TTK 90 E - Humidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur à condensation
Marque	Trotec
Modèle	TTK 90 E
Capacité de déshumidification max.	30 L/24 h
Débit d’air	173 m³/h
Bac de récupération des condensats	5,2 L
Réfrigérant	R290 (propane) – 125 g
Alimentation électrique	220–240 V / 50 Hz
Puissance absorbée max.	0,50 kW
Courant nominal	2,1 A
Niveau sonore	50 dB(A)
Dimensions (L × l × H)	253 × 340 × 540 mm
Poids	14 kg
Plage de température de fonctionnement	5 °C à 32 °C
Plage d’humidité relative de fonctionnement	30 % à 90 % HR
Distances minimales (murs/objets)	50 cm de tous côtés
Fonctions	Dégivrage automatique, minuterie (1–24 h), 2 vitesses de ventilation, fonction séchage du linge
Évacuation continue des condensats	Oui (tuyau fourni)
Filtre à air	Lavable (nettoyage toutes les 2 semaines)
Indice de protection	IPX0
Surface minimale de la pièce	> 4 m²
Fusible	T 1 A / 250 V

FOIRE AUX QUESTIONS - TTK 90 E TROTEC

Comment régler l'humidité souhaitée ?

Utilisez les touches flèche Up (▲) et Down (▼) pour ajuster le taux d'humidité relative de 30 % à 90 % par pas de 5 %. La valeur s'affiche sur l'écran 7‑segments.

Que faire si l'appareil ne démarre pas ?

Vérifiez le branchement secteur, l'état du câble et du fusible. Assurez-vous que le bac de condensation est vide et correctement inséré (la LED Bac plein ne doit pas s'allumer). Si l'humidité ambiante est inférieure à la consigne, l'appareil ne se met pas en marche. Attendez 10 minutes avant un redémarrage.

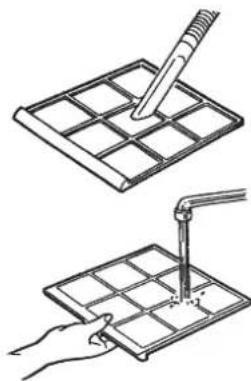

Comment nettoyer le filtre à air ?

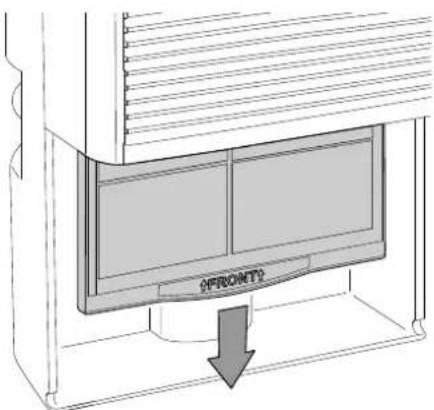

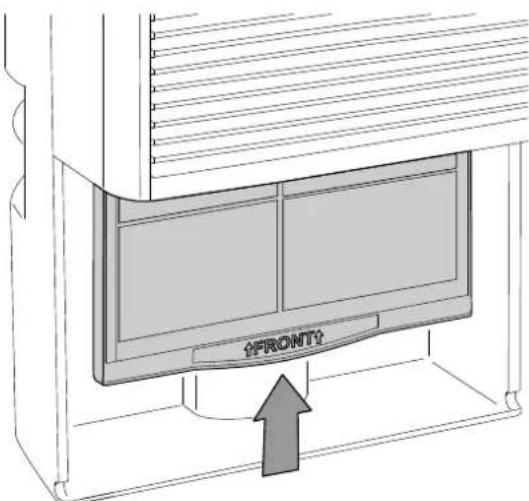

Retirez le bac de condensation puis le filtre. Nettoyez-le avec un chiffon doux légèrement humide ou à l'eau chaude savonneuse si très encrassé. Laissez-le sécher complètement avant de le remettre en place. Ne faites jamais fonctionner l'appareil sans filtre.

Comment utiliser la fonction de séchage du linge ?

Appuyez sur la touche Fan/Dry pour passer en régime de ventilation élevé (LED niveau élevé allumée). Réglez l'humidité souhaitée (ex. 60 % pour du linge prêt à repasser). Placez le séchoir à linge à au moins 50 cm de l'appareil.

Que signifie le code d'erreur E5 ?

Le code E5 indique une erreur de communication électronique. Éteignez l'appareil et contactez le service après‑vente Trotec ou un professionnel qualifié.

Puis‑je utiliser l'appareil dans une salle de bain ?

Non, l'appareil n'est pas adapté aux pièces humides comme les salles de bain ou buanderies. Son indice de protection IPX0 ne protège pas contre les projections d'eau. Risque d'électrocution.

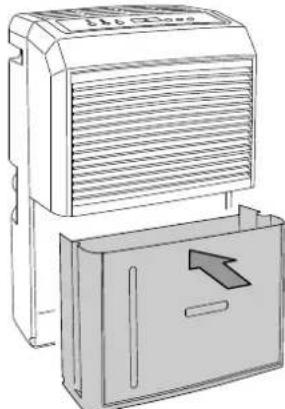

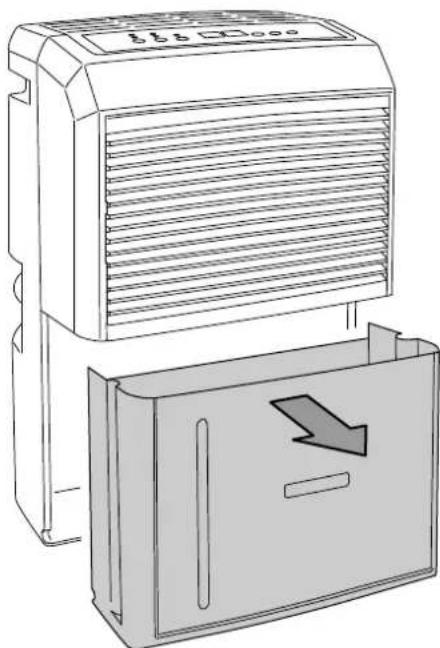

Comment vidanger le bac de condensation ?

Lorsque la LED Bac plein s'allume, retirez le bac par l'avant, videz‑le dans un évier ou une canalisation, rincez‑le à l'eau claire, puis replacez‑le correctement en veillant au bon positionnement du flotteur.

Quelle est la distance minimale à respecter autour de l'appareil ?

Respectez une distance d'au moins 50 cm par rapport aux murs et aux objets, dans toutes les directions (haut, arrière, côtés, avant).

L'appareil peut‑il fonctionner en continu avec un tuyau d'évacuation ?

Oui, pour une utilisation prolongée sans surveillance, raccordez le tuyau fourni (diamètre 1/2 pouce) au raccord de condensat et placez l'autre extrémité dans une canalisation ou un récipient adapté. L'appareil fonctionnera alors en continu sans avoir à vider le bac.

Comment programmer la minuterie ?

Appuyez sur la touche Timer pour activer la minuterie. Utilisez les touches flèche pour régler le nombre d'heures (de 1 à 24). Attendez 5 secondes pour valider. L'appareil s'allumera ou s'éteindra automatiquement après la durée programmée.

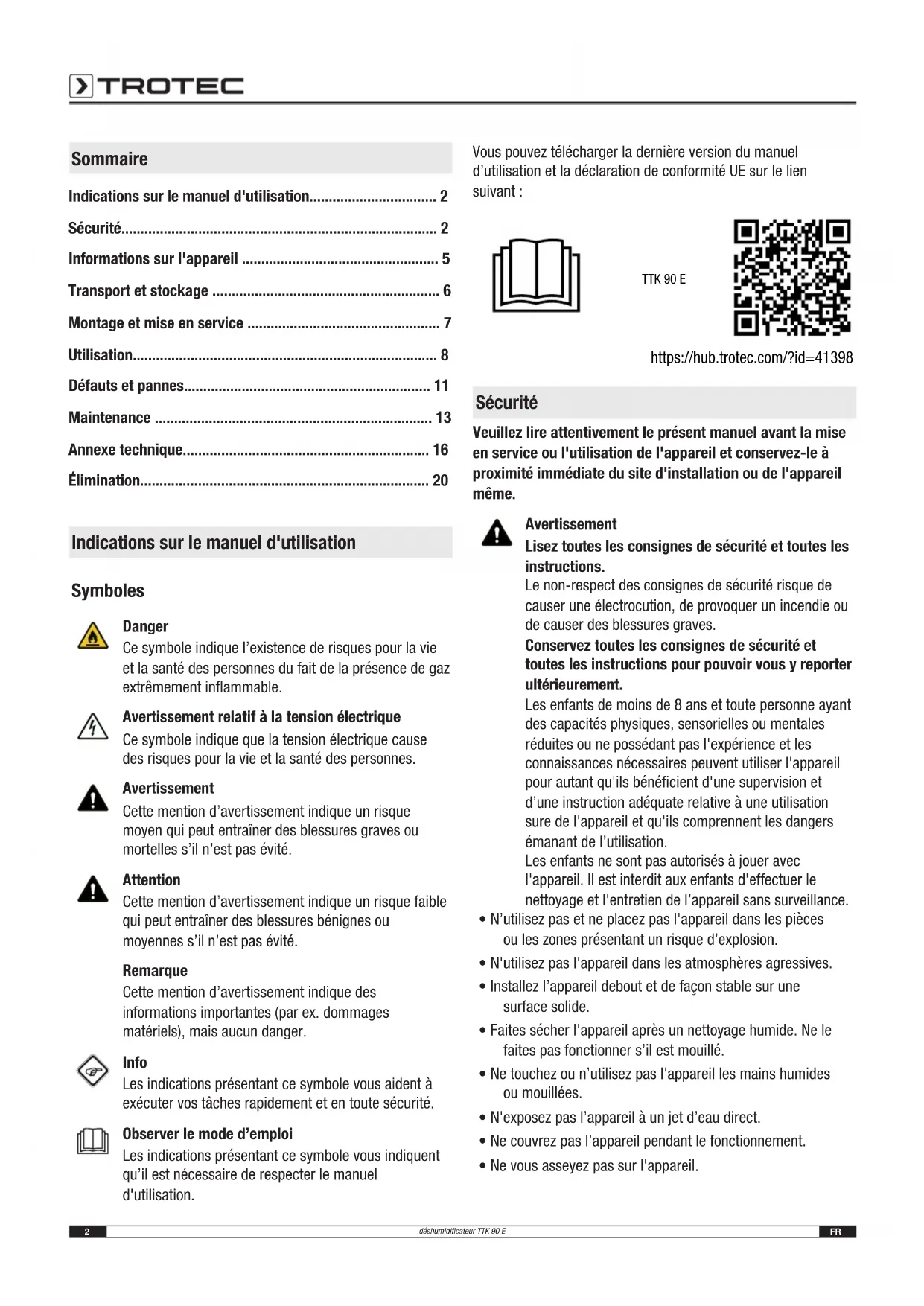

MODE D'EMPLOI TTK 90 E TROTEC

Indications sur le manuel d'utilisation. 2

Sécurité 2

Informations sur I'appareil 5

Transport et stockage 6

Montage et mise en service 7

Utilisation. 8

Défauts et pannes 11

Maintenance 13

Annexe technique. 16

Élimination 20

Indications sur le manuel d'utilisation

Symboles

Danger

Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrémement inflammable.

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aient à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez telecharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprend les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilise pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilise pas l'appareil dans les atmospheres agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• Ne couvrez pas l'appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de cables electriques conformément à la puissance connectée de l'appareil, la longueur du cable et l'utilisation. Déroulez complètement la rallonge electrique. Evitez toute surcharge electrique.
• N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
• Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsque l'appareil n'est pas en service.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entrepassage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vide le réserveir de recupération des condensats et le tuyau d'évacuation.

• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !

• Utilisez uniquement des pieces de rechange d'origine pour ne pas comprometter l'exploitation et la sécurité de fonctionnement de l'appareil.

Consignes de sécurité pour les appareils contenant des réfrigerants inflammables

• N'installez l'appareil que dans les locaux où des pertes eventuelles de gaz réfrigerant ne risquent pas de s'accumuler. Lorsque l'appareil est installé, exploité ou entreposé dans un local non aéré, celui-ci doit être construit de telle sorte qu'il n'y ait pas d'accumulation de gaz en cas de perte eventuelle de réfrigerant. Le but est d'éviter les risques d'incendie ou d'explosion qui peuvent être provoqués par une inflammation du réfrigerant dont un four électrique, une cusinière ou une autre source d'inflammation pourrait être à l'origine.
• N'installez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un apparéil à gaz allumé ou un chauffage électrique).
• Notez bien que le gaz réfrigerant est inodore.
• N'installez l'appareil que dans le respect de la reglementation nationale en matière d'installation.
• Observe les consignes locales.
• Observe les consignes nationales relatives aux gaz.
• N'installez, n'utilisez et n'entreposez le TTK 90 E que dans un local d'une surface supérieure à 4m²
• Entreposez l'appareil de manière à éviter tout dommage mécanique.
• Notez que les tuyaux raccordées ne doivent containir aucune source d'inflammation.
• Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.
• Observe la quantité maximum de réfrigerant dans les caractéristiques techniques.
• Ne pas percer ni brûler.
• N'utilisez aucun produit autre que ceux qui sont recommends par le fabricant pour accelerer le processus de dégivrage.

• Toute personne devant travailler sur le circuit de réfrigeration doit être en mesure deprésenter un certificat, délivré par un organisme accédité, attestant sa compétence dans la manipulation de gaz réfrigerants au moyen d'un procédé connu dans l'industrie.

• Les travaux de maintenance doivent être effectuels en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigerants inflammables doit surveiller les travaux en permanence.

• Tout le circuit réfrigerant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.

Utilisation conforme

Utilisez l'appareil exclusivement pour asseder et pour déshumidifier l'air ambiant, tout en respectant les données techniques.

L'appareil peut également être utilisé comme déshumidificateur d'air pour accélérez le séchage du linge mouillé.

Sont considérés comme faisant partie d'une utilisation conforme :

asschéement et déshumidification de :
- de pieces d'habitation, de chambres à coucher et de caves
- de maisons de vacances, de caravanes
- la déshumidification permanente :
- d'entrepôts, d'archives, de laboratoires, de garages
- de vestiaires, etc.

Utilisations non conformes prévisibles

L'appareil n'est pas concu pour l'utilisation industrielle.
- N'installez pas l'appareil sur une surface mouillée ou inondée.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- N'utilisez pas l'appareil dans des locaux humides (par ex. dans des salles de bains et bunderies).
- Ne plongez jamais l'appareil dans l'eau.
- N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.
- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• prendre conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Toute activités de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants etétiquettesdoivent estreconservés demanière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

WARNING · WARNING · ATTENTION

with floor area larger than 4m² FR Lappareil doit etre installe,utilise et entreposede dans une piece avec une surface supérieurea 4m²

Observer le manuel d'utilisation

Ce symbole rappelle la nécessite de dire et d'observer le manuel d'utilisation.

Observer les instructions de réparation

Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.

Risques résiduels

Danger

Réfrigerant naturel propane (R290) !

H220: gaz extrémement inflammable.

H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur.

P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377: gaz effluent en feu: ne pas eteindre tant que la fuite ne peut pas etre colmatee sans danger.

P410+P403:conserver à l'abri du soleil dans un endroit bien aéré.

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Risque d'electrocution!

L'appareil ne possède pas l'indice de protection ajustat pour une utilisation dans les locaux humides. Il existe un risque d'électrocution!

N'utilisez jamais l'appareil dans des locaux humides (par ex. dans des bunderies) et ne le plongez jamais dans I'eau !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtré à air monté sur l'entrée d'air.

Sans filtré à air, l'intérieur de l'appareil se salit ennormément, ce qui peut réduire les performances et déterminer l'appareil.

Comportement en cas d'urgence

1. Arretez l'appareil.
2. Coupez l'alimentation electrique de l'appareil : Debranchez le cordon secteur de la prise electrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil assure une déshumidification de l'air entièrement automatique selon le principe de condensation.

L'air ambiant humide est aspièré par le ventilateur au niveau de l'entrée d'air dotée d'un filtre à air, puis passes par l'évaporateur et le condenseur. Au niveau de l'évaporateur froid, l'air ambiant est refroidi à une température inférieure au point de rosée.

La vapeur d'eau contenue dans l'air ambiant se dépose comme condensat ou givre sur les lamelles de l'évaporateur. L'air déshumidifié et refroidi est alors légarement chauffé au niveau du condenseur avant d'être rejeté dans la piece. L'air sec ainsi traité se mélange de nouveau à l'air ambiant. En raison de la circulation continue de l'air ambiant à travers l'appareil, l'humidité relative de l'air du local d'installation baisse.

En fonction de la température ambiente et de l'humidité relative, l'eau condensée goutte, soit continulement, soit seulement pendant les phases de dégivrage périodiques, dans le réservoir de récapération des condensats par le biais de la tubule d'évacuation intégrée. Le réservoir de récapération des condensats est doté d'un flotteur servant à mesurer le niveau de replissage.

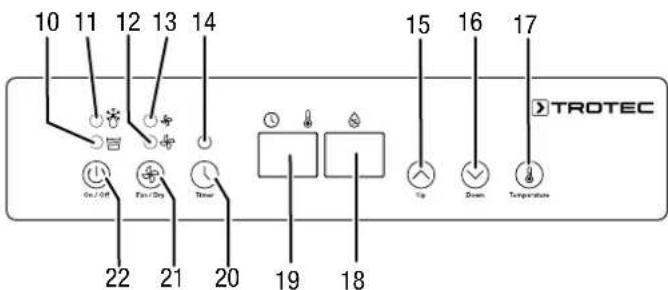

L'appareil est équipé d'un tableau de commande permettant d'effectuer les réglages et de contrôler son bon fonctionnement.

Lorsque le niveau maximum du bac de récepération de l'eau de condensation est atteint ou si ce bac n'est pas inséré correctement, le voyant de contrôle du bac s'allume (voir chapitre « utilisation ») sur le panneau de commande. L'appareil s'arrête. Le voyant du bac de récepération de l'eau de condensation ne s'éteint qu'àpres que celui-ci ait été vidé et remis en place.

L'eau condensée peut également être evacuée par un flexible branché au raccord de condensat.

L'appareil permet une réduction de l'humidité relative jusqu'à 30% environ.

L'appareil peut également être utilisé comme déshumidificateur d'air pour accelerer le séchage du linge mouillé dans les locaux de travail et dans les pieces habitables.

La chaleur émise par l'appareil en fonctionnement peut faire légèrement augmenter la température ambiente.

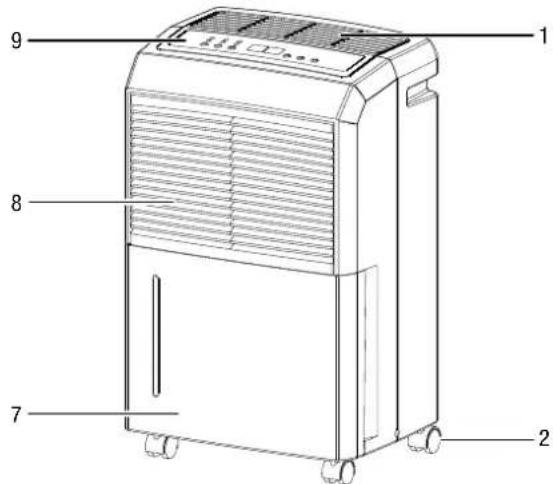

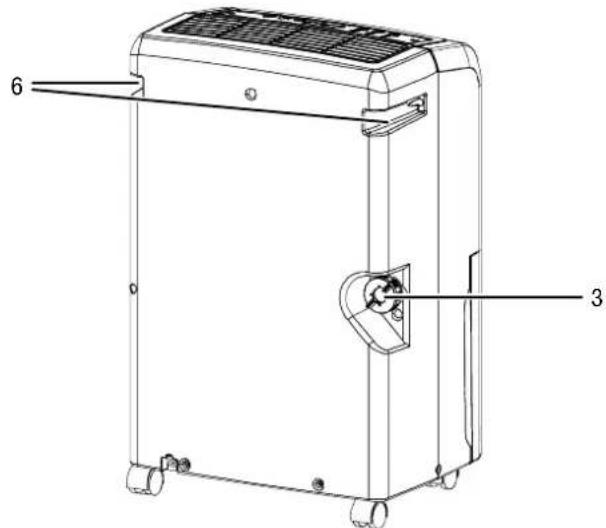

Representatiede I'appareil

N° Désignation

1 Sortie d'air

2 Roulettes de transport

3 Raccord du tuyau d'évacuation de l'eau de condensation

4 Tuyau d'évacuation de l'eau de condensation

5 Filtre à air

6 Poignée de transport

7 Bac de récapération de l'eau de condensation

8 Entrée d'air avec filtre à air

9 Panneau de commande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Observe que des consignes de transport supplémentaires peuvent s'appliquer aux apparciels utilisant un réfrigerant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.

Pour facilitier le transport, l'appareil est pourvu d'une poignée. Pour facilitier le transport, l'appareil est pourvu de roulettes de transport.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Vidangez le condensat restant de l'appareil et du flexible d'évacuation des condensats (voir chapitre maintenance).
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Entreposage

Veuillez observer les consignes suivantes avant chaque stockage :

• Vidangez le condensat restant de l'appareil et du flexible d'évacuation des condensats (voir chapitre maintenance).
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• N'entreposez l'appareil que dans un local d'une surface supérieure à 4m²
• N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un apparéil à gaz allumé ou un chauffage électrique).
• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Entreposez l'appareil en position verticale, à l'abri de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez�除aún autre apparéil ou:aún objet sur l' apparéil,afin d'éviter de le déterminer.

Montage et mise en service

Composition de la fourniture

• 1 apparel
• 1 tuyau d'évacuation de l'eau de condensation
• 1 filtré à air
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement I'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant la remise en marche de l'appareil, vérifie l'état du cordon secteur. Si vous n'étés pas sur de son parfait état, contactez le SAV.
• N'installez l'appareil que dans les locaux où des pertes eventuelles de gaz réfrigerant ne risquent pas de s'accumuler.
• N'installez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un apparéil à gaz allumé ou un chauffage électrique).
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
  Assurez-vous que les rallonges électriques sont entiement déroulées.
  Tenez l'appareil loin de toute source de chaleur.
  Veillez a ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.

Mise en place du filtré à air

Remarque

N'utilise jamais l'appareil sans filtré à air monté sur l'entrée d'air.

Sans filtre a air, l'intérieur de I'appareil se salit ennormement, ce qui peut reduire les performances et detériorer I'appareil.

• Avant la mise en marche, assurez-vous que le contrôle à air est bien en place.

Mise en place du bac de récapération de l'eau de condensation

Assurez-vous que le flotteur du bac de récapération de l'eau de condensation est correctement installé.
Assurez-vous que le bac de récapuration de l'eau de condensation est vide et correctement installé.

Branchement du cordon secteur

Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

Remarque

Evitez de laisser portes ou fenêtres ouvertes.

• Une fois mis en marche, l'appareil fonctionne de manière entierement automatique.
• En mode déshumidification, le ventilateur fonctionne en permanence jusqu'à l'arrêt de l'appareil, même lorsque l'hygrométrie a atteint la valeur de consigne programmée.

Éléments de commande

No Désignation Signification
10 LED Bac plein S'allume si le bac de récapération de l'eau de condensation est inséré de manière incorrecte ou s'il est plein	S'allume lorsque le dégivrage automatique est activé
12 LED Niveau de ventilation élevé	S'allume lorsque le niveau de ventilation élevé est activé (fonction de séchage du linge)
13 LED Niveau de ventilation faible	S'allume lorsque le niveau de ventilation faible est activé
14 LED Timer S'allume lorsque la minuterie estrogrammée	minuterie estrogrammée
15 Touche flèche Up Réglage de	l'humidité relative (30 à 90 % HR par pas de 5 %)
16 Touche flèche Down
17 Touche Température Définition	de l'unité de température (°C ou °F)
18 Affichage 7-segments de l'humidité relative	Indique l'humidité relative ambiente actuelle Indique l'humidité relative de consigne pendant le réglage
19 Affichage segments température/heures	Affiche la température ambiente actuelle en °C ou en °F Indique le nombre d'heures pendant la programmation de la minuterie
20 Touche Minuterie Active ou dé-sactive la fonction minuterie Réglage du nombre d'heures de la fonction minuterie (de 1 à 24 h)
21 Touche Fan / Dry Définit un niveau de ventilation faible ou élevé (fonction de séchage du linge)
22 Touche On / Off Mise en marche et arrêt de l'appareil

Avertissement relat à la tension électrique

Risque d'electrocution!

L'appareil ne possède pas l'indice de protection ajusté pour une utilisation dans les locaux humides. Il existe un risque d'électrocution!

N'utilisez jamais l'appareil dans des locaux humides (par ex. dans des salles de bains et bunderies) et ne le plongez jamais dans l'eau!

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.

1. Appuyez sur la touche On / Off (22).

L'appareil se met en marche en mode déshumidification.

Sélection des modes de fonctionnement

• Déshumidification
• Fonction séchage du linge

Déshumidification

L'appareil fonctionne jusqu'à ce que l'humidité relative souhaitation soit atteinte. Lorsque l'humidité de l'air dépasse l'humidité relative désirée, le compresseur se remet en marche. Il est possible de régler l'humidité relative de consigne à tout moment entre 30% et 90% par palier de 5%.

Réglage de l'humidité relative ambiente désirée

Le taux de consigne peut être régle entre 30 et 90% par pas de 5% .

1. Appuyez sur les touches flèche (15, 16) pour régler l'humidité relative de consigne.
   L'humidité relative ambiente désirée est indiquée sur l'affichage 7-segments Humidité relative (18).

Choix du niveau de ventilation

Cette fonction permet de selectionner le régime faible ou élevé (fonction de séchage) du ventilateur.

1. Appuyez sur la touche Fan / Dry (21) pour de selectionner le niveau de ventilation faible ou elevé.
   ⇒ La LED de niveau de ventilation elevé (12) ou faible (13) s'allume selon le réglage sélectionné.

Réglage de la minuterie

Vous pouvez programmer la minuterie pourmettre en marche ou arreter l'appareil au bout d'un nombre d'heures defini (de 1 à 24).

La minuterie peut etre programmée par pas de 1 h.

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une piece dont l'accès est libre lorsque la minuterie est activée.

Mise en marche automatique

L'appareil est eteint.

1. Appuyez sur la touche Timer (20) pour activer la minuterie.

⇔ LevoyantLEDTimer(14)s'allume.
⇒ L'affichage 7-segments (19) affiche le nombre d'heures.

1. Appuyez sur les touches flèche (15, 16) pour régler le nombre d'heures.
   ⇒ Le nombre d'heures clignote sur l'affichage à segments (19).

2. Attendez environ 5 secondes pour que le réglage s'enregistre.

L'appareil s'allume au bout de la durée programmée.
⇒ La durée de fonctionnement définie est affichée quelques secondes sur l'affichage 7-segments (19). Ensuite, la température actuelle s'affiche de nouveau.

Remarque relative à la mise en marche automatique :

• Une pression sur la touche On / Off (22) désactive la mise en marche automatique.

Arrêt automatique

L'appareil est en marche.

1. Appuyez sur la touche Minuterie (20) pour activer la minuterie.

⇒ LevoyantLEDTimer(14)s'allume.
L'affichage 7-segments (19) affiche le nombre d'heures.

1. Appuyez sur les touches flèche (15, 16) pour régler le nombre d'heures.

⇒ Le nombre d'heures clignote sur l'affichage a segments (19).

L'appareil s'eteint à la fin de la durée programmee.
La durée de fonctionnement définie est affichée quelques secondes sur l'affichage 7-segments (19). Ensuite, la température actuelle s'affiche de nouveau.

Remarque concernant l'arrêt automatique :

• Une pression sur la touche On / Off (22) désactive l'arrêt automatique.

Fonctionnement avec tuyau branché sur le raccord d'évacuation des condensats

Il est nécessaire de raccorder à l'appareil le tuyau fourni pour l'évacuation des condensats lorsque celui-ci doit être utilisé de façon prolongée ou sans surveillance.

Le tuyau inclus dans la fourniture (diametre : 1/2 pouce) est pret à l'emploi.
L'appareil est eteint.

1. Devissez le couvercle du raccord du tuyau d'évacuation de l'eau de condensation (3).
2. Retirez le bouchon en caoutchouc.

1. Conservez le couvercle et le bouchon en caoutchouc pour une utilisation ultérieure.

2. Enforcez l'une des extrémites du tuyau sur le raccord.

1. Placez l'autre extrémité du tuyau dans une évacuation déquate (par exemple une canalisation ou un bac collecteur suffisamment grand). Veillez à ne pas plier le tuyau.

Retirez le tuyau si vous pouze de nouveau faire s'écouler les condensats dans le réserveir de récepération des condensats. Faites secher le tuyau avant de le ranger. Il est possible de faire fonctionner l'appareil dans tous les modes avec le tuyau.

Dégivrage automatique

À basse température, l'évaporateur peut geler pendant la déshumidification. L'appareil effectue alors un dégivrage automatique. Durant la phase de dégivrage, la déshumidification est brièvement interrompue. Le ventilateur continue de tourner.

La LED Dégivrage automatique (11) reste allumée pendant la durée du dégivrage.

La durée du dégivrage peut varier. N'éteignez pas l'appareil durant le cycle de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

Sechage du linge

L'appareil peut également être utilisé comme déshumidificateur d'air pour accélérer le séchage du linge mouillé dans les locaux de travail et dans les pieces habitables.

À l'installation de l'appareil ou d'un séchoir à linge, respectez les distances minimum requises au chapitre « Caracteristiques techniques ».

Les valeurs d'humidité suivantes sont recommandées pour le séchage du linge :

• Pré à ranger = 46 % d'humidité relative
• Pré à repasser = 58 % d'humidité relative
• Légèrement sec = 65 % d'humidité relative

Adaptez le réglage de l'humidité relative sur l'appareil (par exemple 60% d'humidité relative pour une lessive préte au repassage). Utilisez eventuellement un apparéil de mesure pour mesurer le taux d'humidité.

1. Appuyez sur la touche Fan / Dry (21) pour obtenir le niveau de ventilation elevé.

La LED Niveau de ventilation élevé (12) s'allume.
La fonction de séchage du linge est activée.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.
• Si nécessaire, videz le réservoir de récapération des condensats.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Verifiez le niveau de remplissage du bac de récapuration de l'eau de condensation et, le cas échéant, videz-le. La LED Bac de récapération de l'eau de condensation plein (9) ne doit pas s'allumer.
• Verifiez le bon positionnement du réserve de recupération des condensats.
• Contrôlez la température de la pierce et l'humidité ambiente actuelle. Si l'humidité ambiente actuelle est inférieure à la valeur de consigne, l'appareil ne se met pas en marche. Observe la plage de fonctionnement de l'appareil indiquée dans les caractéristiques techniques.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne, mais il n'y a pas de formation d'eau de condensation :

• Verifiez si le flotteur du bac de recupération de l'eau de condensation est encrassé. Le cas échéant, nettoyez le bac de recupération de l'eau de condensation. Le flotteur doit se déplacer librement.
• Contrôlez la température de la pierce et l'humidité ambiente actuelle. Si l'humidité ambiente actuelle est inférieure à la valeur de consigne, l'appareil ne se met pas en marche. Observe la plage de fonctionnement de l'appareil indiquée dans les caractéristiques techniques.
• Contrôlez l'humidité relative de l'air ambiant : celle-ci doit correspondre à la plage indiquée dans les données techniques.
• Verifiez l'humidité relative de l'air préregée sur l'appareil. L'humidité de l'air sur le site d'installation doit être supérieure à la plage selectionnée.
• Verifiez si l'appareil fonctionne en fonctionnement comport. Dans ce mode, le compresseur s'est automatiquement lorsque l'humidité relative est inférieure à 45 %.
• Verifiez si le filtré à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtré à air.

• Contrôlez le condenseur depuis l'extérieur pour détector d'eventuels encrassements (voir chapitre Maintenance). Si le condenseur est encrasse, faites-le nettoyer par une entreprise spécialisée ou par la société Trotec.

• Il est possible que l'appareil effectue un dégivrage automatique. L'appareil ne déshumidifie pas pendant le dégivrage automatique.

L'appareil est bruyant ou il vibre :

• Verifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fait :

• Vérifiez si l'appareil présente des fuites.

Le compréseur ne se met pas en marche :

• Contrôlez la température de la pierce et l'humidité ambiente actuelle. Si l'humidité ambiente actuelle est inférieure à la valeur de consigne, l'appareil ne se met pas en marche. Observe la plage de fonctionnement de l'appareil indiquée dans les caractéristiques techniques.

• Contrôlez l'humidité relative de l'air ambiant : celle-ci doit correspondre à la plage indiquée dans les caractéristiques techniques.

• Verifiez l'humidité relative de l'air préregée sur l'appareil. L'humidité de l'air sur le site d'installation doit être supérieure à la plage selectionnée.

• Vérifiez si l'appareil fonctionne en fonctionnement comport. Dans ce mode, le compresseur s'est automatiquement lorsque l'humidité relative est inférieure à 45 %.

• Vérifiez si la protection anti-surchauffe du compresseur a déclenché. Debranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.

• Il est possible que l'appareil effectue un dégivrage automatique. L'apparéil ne déshumidifie pas pendant le dégivrage automatique.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Verifiez si les entrées d'air et le filtré à air sont encrassés. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'eventuels encrasements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Remarque

Attendez au moins 10 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouze alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Codes d'erreur

Les messages de défaut suivants peuvent apparaître sur l'affichage segments :

Code défaut	Cause Remède
30 Capteur	d'humidité - Circuit interrompu L'humiédé relative est inférieure à 30 % HR.	Éteignez l'appareil et appelez le service après-venture.
90 Capteur	d'humidité - Court-circuit L'humiédé relative est supérieure à 90 % HR.	Éteignez l'appareil et appelez le service après-venture.
Lo La température	ambiante actuelle est inférieure à 0 °C. Capteur de température - Circuit interrompu	Veillez à ce que la température ambiente corresponde aux caractéristiques techniques lorsque vous activez le déshumidificateur. Si l'alarme persististe, contactez le service après-venture.
Hi La température	ambiante actuelle est supérieure à 50 °C. Capteur de température - Court-circuit	Veillez à ce que la température ambiente corresponde aux caractéristiques techniques lorsque vous activez le déshumidificateur. Si l'alarme persististe, contactez le service après-venture.
E5 Erreur de communication de l'électronique		Éteignez l'appareil et appelez le service après-venture.

Maintenance
Intervalles de maintenance

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au	moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle de l'entrée et de la sortie d'air pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant	X			X
Nettoyage extérieur		X				X
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrasements		X				X
Contrôle du filtré à air pour détector d'eventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtré à air		X
Recherche de déterriorations eventuelles	X
Contrôle des vis de fixation		X				X
Test fonctionnel						X
Vidange et nettoyage du bac de récapération de l'eau de condensation et/ou du flexible d'évacuation		X

Protocole de maintenance et d'entretien

Type d'appareil :

Numéro de série :

Intervalles de maintenance et d'entretien	1 2	3	4 5	6	7 8 9	10	11	12	13	14	15	16
Contrôle des bouches d'aspiration et de sortie pour détector les encrasements ou les corps étrangers, nettoyage le cas échéant
Contrôle du filtré à air pour détector d'eventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements
Remplacement du filtré à air
Contrôle des vis de fixation
Test fonctionnel
Vidange et nettoyage du bac de récapération de l'eau de condensation et/ou du flexible d'évacuation
Remarques

1. Date : Signature :	2. Date : Signature :	3. Date : Signature :	4. Date : Signature :
5. Date : Signature :	6. Date : Signature :	7. Date : Signature :	8. Date : Signature :
9. Date : Signature :	10. Date : Signature :	11. Date : Signature :	12. Date : Signature :
13. Date : Signature :	14. Date : Signature :	15. Date : Signature :	16. Date : Signature :

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arretez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Circuit de réfrigérant

Danger

Réfrigerant naturel propane (R290) !

H220: gaz extrémement inflammable.

H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur.

P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377: gaz effluent en feu: ne pas eteindre tant que la fuite ne peut pas etre colmatee sans danger.

P410+P403:conserver à l'abri du soleil dans un endroit bien aéré.

• Tout le circuit réfrigerant est un système hermetiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulierèment les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boitier

Nettoyez le boitier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements

1. Retirez le filtré à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil à travers les ouvertures.
3. Examinez l'intérieur de l'appareil pour détecter d'eventuels encrasements.
4. Si vous detectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
5. Remettez le filtré à air en place.

Nettoyage du filtré à air

Remarque

Veuillez you assurer que le filtré à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtré à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtré à air en place, vuillez you assurer que celui-ci est intact et sec !

Il est nécessaire de nettoyer le filtré à air dés qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

1. Retirez le réservoir de récapération des condensats de l'appareil.
2. Retirez le filtré à air.

1. Nettoyez le filtré avec un chiffon doux légerement humide non pelucheux. Si le filtré est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélange un produit de nettoyage neutre.

1. Laissez le filtré sécher complètement. N'insérez pas de filtrer mouillé dans l'appareil!

2. Remettez le filtré à air en place.

1. Insérez à nouveau le réservoir de récapération des condensats dans l'appareil.

Évacuation du réservoir de récapuration des condensats

Lorsque le bac de récapération de l'eau de condensation est plein ou mal inséré, la LED Bac de récapération de l'eau de condensation plein (9) s'allume. Le compresseur et le ventilateur s'arrêtent.

1. Retirez le bac de récapération de l'eau de condensation de l'appareil.

1. Videz le bac de récapération de l'eau de condensation dans une conduite d'écoulement ou un évier.

1. Rincez le bac de récapération de l'eau de condensation à l'eau claire. Nettoyez le bac régulièrement avec un détergent doux (pas de produit vaisse)!

2. Insérez à nouveau le bac de récapuration de l'eau de condensation dans l'appareil.

Veillez à ne pas détiériorer le flotteur lors de l'insertion ou du retrait du bac de récapération de l'eau de condensation. Veillez à positionner correctement le flotteur.

Veillez à placer correctement le bac de récapération de l'eau de condensation pour que l'appareil puisse se remettre en marche.

Activités après la maintenance

Si vous souhaitez continuer à utiliser l'appareil :

• rebranche l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle TTK 90 E
Capacité de déshumidification, max.	30 l / 24 h
Débit d'air 173 m	3/h
Plage de fonctionnement (température)	5 °C à 32 °C
Plage de fonctionnement (humidité relative)	30 % à 90 % HR
Pression côte aspiration 1,2 MPa
Pression côte sortie 2,4 MPa
Pression max. admissible 2,6 MPa
Raccordement secteur 1/N/PE ~ 220 - 240 V / 50 Hz
Puisance absorbée, max. 0,50 kW
Courant nominal 2,1 A
Fusible T 1 A / 250 V
Indice de protection IPX0
Réfrigérant R290
Quantité de réfrigérant 125 g
Facteur PRP 3
Équivalent CO2	0,000375 t
Bac collecteur 5,2 l
Niveau d'émissions sonores	50 dB(A)
Dimensions (longueur x largeur x hauteur)	253 x 340 x 540 mm
Distances minimum par rapport aux murs et aux objets A : vers le haut : B : vers l'arrière : C : vers les côts : D : vers l'avant :	50 cm 50 cm 50 cm 50 cm
Poids	14 kg

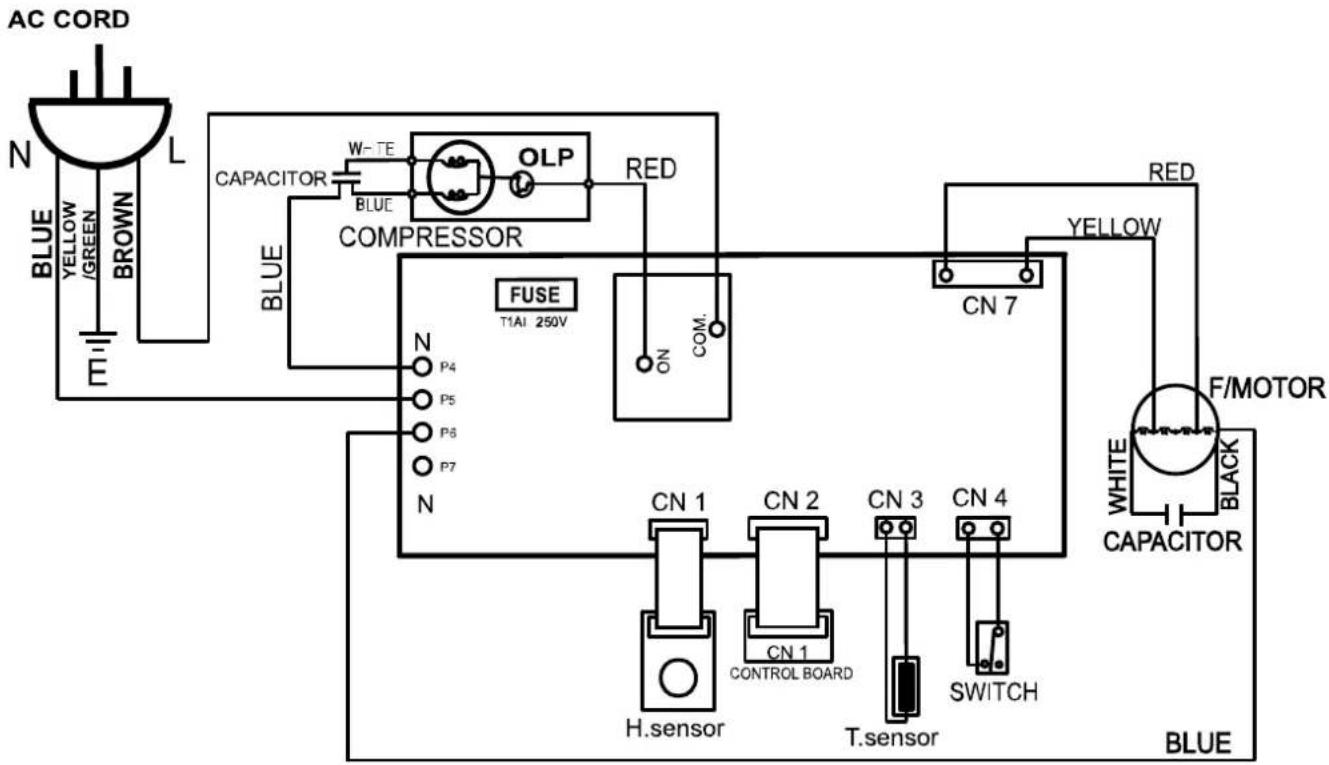

Schemeélectrique

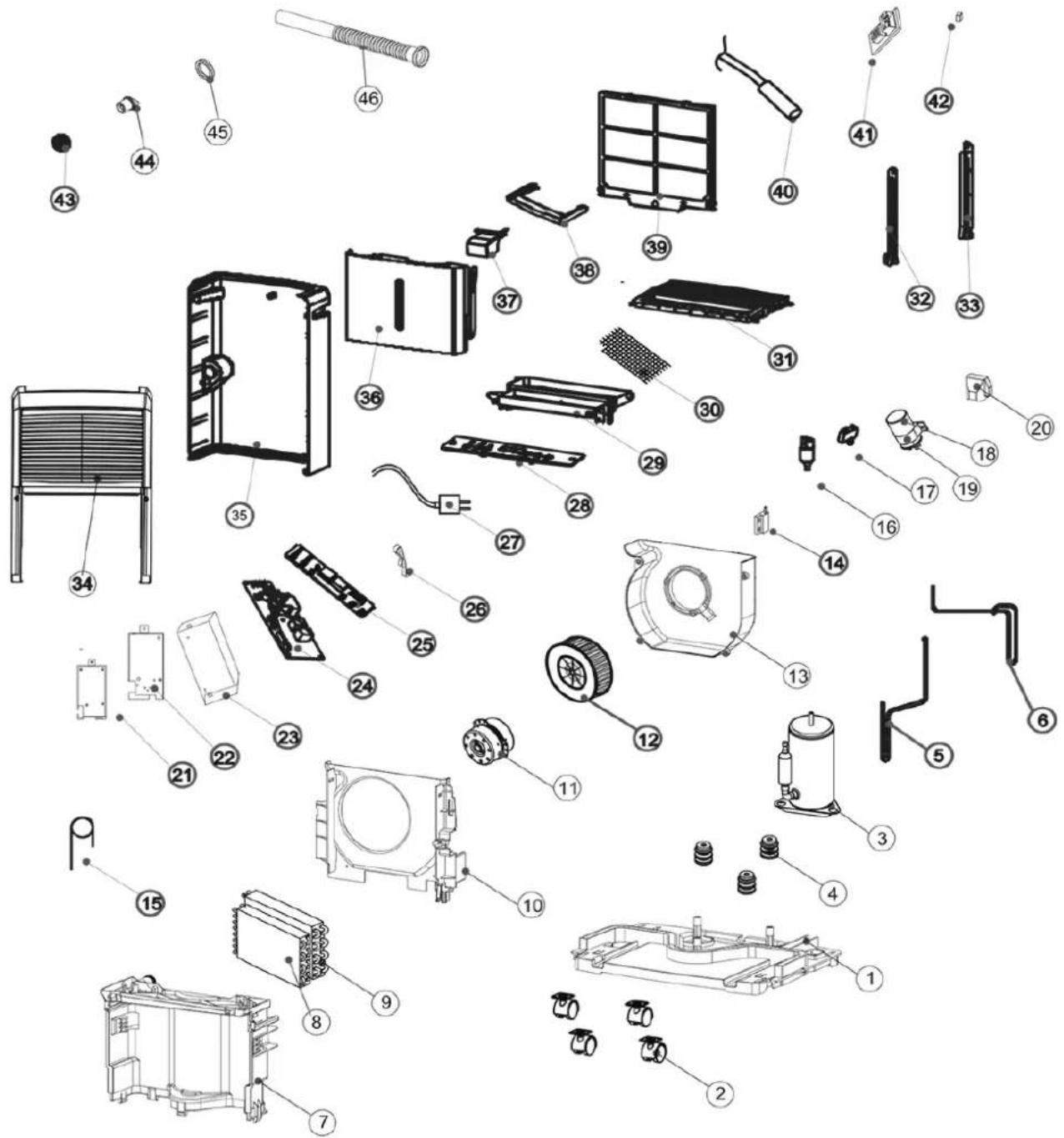

Vue d'ensemble des pieces détaches Remarque : Les numérodes reperage des pieces de rechange

dont differents des numeros de reperage des composants utilisés dans le manuel d'utilisation.

No. Spare Part No. Spare Part
1 BASE PAN 24 CONTROL BOARD
2 TURING WHEEL 25 PC BOARD
3 COMPRESSOR ASS'Y 26 FIX METAL
4 RUBBER 27 POWER SUPPLY CORD COMPLETET
5 SUCTION PIPE 28 CONTROL PLATE
6 DISCHARGE PIPE 29 FIX TUBE
7 PLATE 30 SCREEN
8 CONDenser ASS'Y 31 DISCHARGE GRILLE
9 EVAPORATOR ASS'Y 32 RAIL (L)
10 FAN CASING 33 RAIL (R)
11 FAN MOTOR 34 FRONT PANEL
12 BLOWER WHEEL 35 REAR PANEL
13 FAN CASING 36 DRAIN BUCKET
14 SWITCH 37 TANK LID
15 CAPILLARY TUBE 38 HANDLE
16 Y TUBE 39 AIR FILTER
17 CAPACITOR 40 SENSOR
18 CAPACITOR 41 SENSOR
19 FIX METAL 42 MAGNET
20 COVER 43 PLUG
21 ECTRIC BOX 44 SOFT CAP
22 ECTRIC BOX 45 WASHER
23 PROTECT COVER 46 DRAINAGE PIPE

Élimination

Éliminez toujours le matériel d'emballage en respectant les imperatifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électricque ou électronique, signifie que celui-ci ne doit pas être eliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Faites éliminer le réfrigerant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuee en conséquence (N° 160504 du catalogue européen des déchets).

Valable uniquement en France

NOTICE A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
