Type de produit	Cuisinière
Dimensions (L x P x H)	À vérifier selon le modèle
Type de cuisson	Gaz/Électrique (selon le modèle)
Nombre de foyers	À vérifier selon le modèle
Four intégré	Oui/Non (selon le modèle)
Capacité du four	À vérifier selon le modèle
Énergie consommée	À vérifier selon le modèle
Matériaux	Acier inoxydable/Émail (selon le modèle)
Entretien	Nettoyage régulier des surfaces, dégraissage du four
Sécurité	Système de sécurité gaz, protection contre la surchauffe
Garantie	À vérifier selon le modèle
Accessoires inclus	Grilles, plat à four (selon le modèle)
Certifications	CE, NF (selon le modèle)

FOIRE AUX QUESTIONS - T 6204 CATA

Comment allumer la cuisinière CATA T 6204 ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à atteindre la position d'allumage, puis maintenez-le enfoncé pendant quelques secondes.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à une source d'alimentation. Assurez-vous également que le bouton de commande est bien réglé à une position de chaleur.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon humide avec un détergent doux pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer la surface.

Est-il possible de régler la température de cuisson ?

Oui, vous pouvez régler la température de cuisson en tournant le bouton de commande sur la position souhaitée. Les indicateurs de chaleur vous aideront à choisir la bonne température.

Quels types de casseroles peuvent être utilisés avec la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium ou en céramique. Assurez-vous que les casseroles sont compatibles avec la taille des zones de cuisson.

Comment résoudre un problème de gaz qui fuit ?

Si vous sentez une odeur de gaz, éteignez immédiatement la cuisinière, ouvrez les fenêtres et quittez la pièce. Ne tentez pas de rallumer la cuisinière. Contactez un professionnel pour vérifier l'installation.

La cuisinière émet un bruit étrange, que faire ?

Un léger bruit peut être normal, mais si vous entendez des bruits forts ou inhabituels, débranchez l'appareil et contactez le service client pour une assistance.

Comment régler la minuterie sur la cuisinière ?

Pour régler la minuterie, tournez simplement le bouton de minuterie dans le sens des aiguilles d'une montre jusqu'à atteindre le temps souhaité. Un signal sonore indiquera la fin du temps réglé.

Quels sont les conseils de sécurité à suivre lors de l'utilisation de la cuisinière ?

Ne laissez jamais la cuisinière sans surveillance pendant son fonctionnement. Gardez les objets inflammables à distance et assurez-vous que les enfants ne s'approchent pas de l'appareil.

Comment obtenir des pièces de rechange pour la cuisinière CATA T 6204 ?

Pour obtenir des pièces de rechange, contactez le service client de CATA ou visitez le site officiel pour trouver un revendeur agréé près de chez vous.

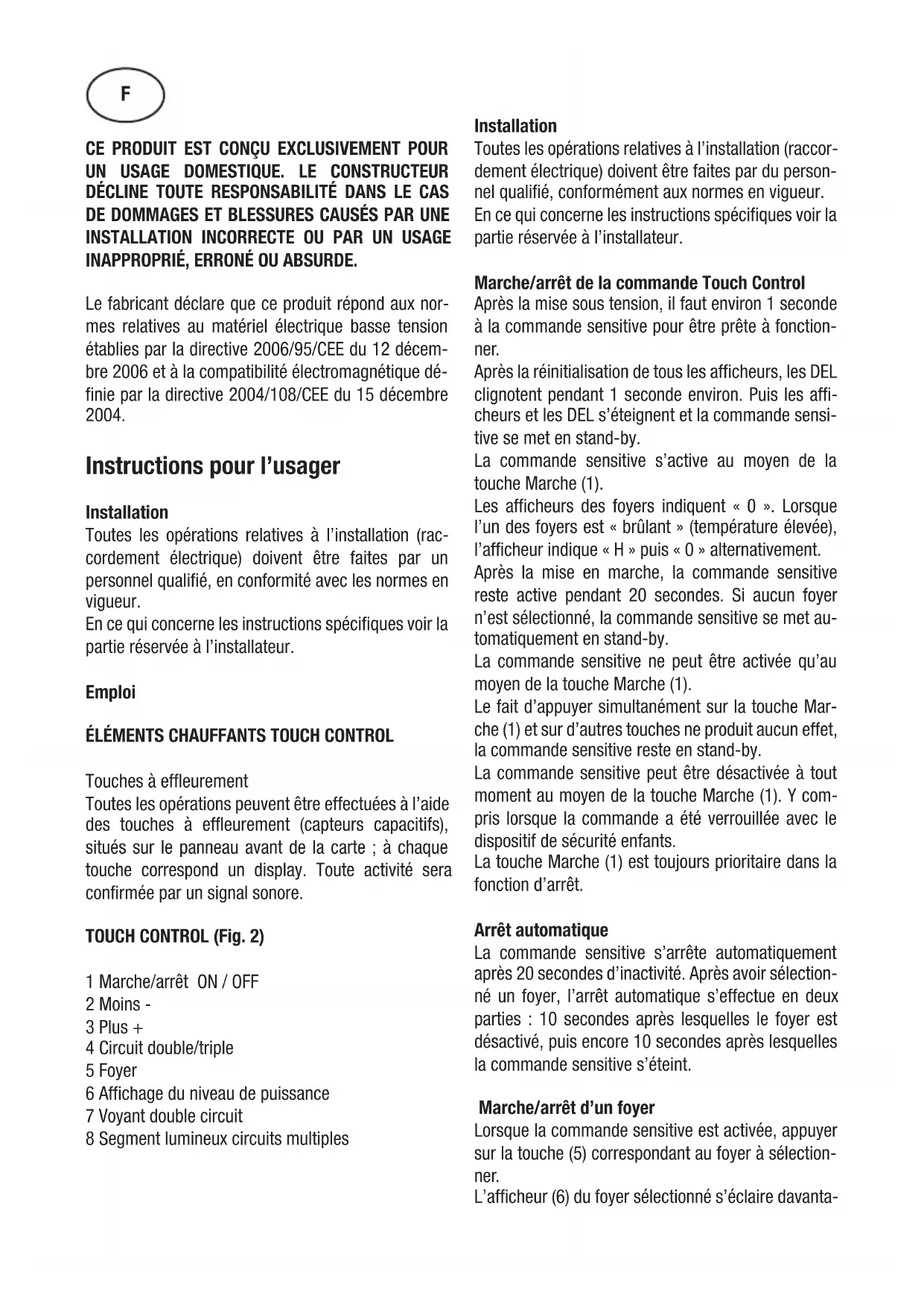

MODE D'EMPLOI T 6204 CATA

Instructions pour l'usage et la maintenance des plaques

GB

Le fabricant déclare que ce produit répond aux normes relatives au matériel électriqueasse tension établies par la directive 2006/95/CEE du 12 décembre 2006 et à la compatibilité electromagnetique définie par la directive 2004/108/CEE du 15 décembre 2004.

Instructions pour l'usage

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Emploi

ÉLÉMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte; à chaque touche correspond un display. Touteactivité sera confirmée par un signal sonore.

TOUCH CONTROL (Fig. 2)

1 Marche/arrêt ON/OFF
2 Moins -
3 Plus +
4 Circuit double/triple
5 Foyer
6 Affichage du niveau de puissance
7Voyant double circuit
8 Segment lumineux circuits multiples

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par du personnel qualifié, conformément aux normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Marché/arrêt de la commande Touch Control

Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être prête à fonctionner.

Après la réinitialisation de tous les afficheurs, les DEL clignotent pendant 1 seconde environ. Puis les afficheurs et les DEL s'eteignent et la commande sensitive se met en stand-by.

La commande sensitive s'active au moyen de la touche Marche (1).

Les afficheurs des foyers indiquent « 0 ». Lorsque l'un des foyers est « brûlant » (température élevé), l'afficheur indique « H » puis « 0 » alternatively.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si aucun foyer n'est sélectionné, la commande sensitive se met automatiquement en stand-by.

La commande sensitive ne peut être activée qu'au moyen de la touche Marche (1).

Le fait d'appuyer simultanément sur la touche Marche (1) et sur d'autres touches ne produit aucun effet, la commande sensitive reste en stand-by.

La commande sensitive peut être désactivée à tout moment au moyen de la touche Marche (1). Y compris lorsque la commande a été verrouillée avec le dispositif de sécurité enfants.

La touche Marche (1) est toujours prioritaire dans la fonction d'arrêt.

Arrêt automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. ÀpRES avoir seLECTIONné un foyer, l'arrêt automatique s'effectue en deux parties : 10 secondes après lesquelles le foyer est désacté, puis encore 10 secondes après lesquelles la commande sensitive s'éteint.

Marche/arrêt d'un foyer

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à selectionner.

L'afficheur (6) du foyer sélectionné s'éclaire davanta-

ge alors que les autres deviennent moins lumineux. Si le foyer est « brûlant», l'afficheur indique alternatively « H » et « 0 »

Pour selectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2); le foyer commence a chauffer.

Une fois le foyer sélectionné, maintainir la pression sur la touche PLUS (3) pour selectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d'augmenter la puissance.

Si le niveau de puissance a eté choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintainue sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.

Arrêt d'un foyer

Selectionner le foyer à étéindre avec la touche (5) correspondante. L'afficheur (6) du foyer sélectionné s'éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0.

Lorsqu'un foyer est « brûlant», « H » et « 0 » s'affichent alternatively.

Arrét de tous les foyer

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche Marche (1). En mode stand-by, la dette « H » s'affiche pour tous les foyers « brûlants ». Tous les autres afficheurs sont éteints.

Puisance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de « 1 » à « 9 » sur les afficheurs (6) à DEL de sept segments.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut représentier un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modele mathématique. La chaleur résiduelle est indiquée par la lecture « H » sur l'afficheur à sept segments correspondant.

Lechauffage et Irefroidissement sont calculés en

fonction :

De la puissance selectionnee (de « 0 » à « 9 »)

De la durée d'activation.

Une fois le foyer esteint, l'afficheur correspondant indique H jusqu'a ce que la temperature du foyer redescende en dessous du niveau critique (≤ 60^) sur la base du modele mathematique.

Arrêt automatique (durée limite de fonctionnement) En fonction de la puissance可以选择, chaque foyer s'eteint après un temps établi si aucune operation n'est executée.

Chaque intervention sur le foyer (avec les touches PLUS (3) et MOINS (2) ou double zone) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise en marche involontaire

Si le contrôlelectronique detecte la pression continu d'une touche pendant pres de 10 s, il s'arrête automatiquement. Le contrôle émet un signal sonore d'erreur pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Le code d'erreur « ER 03 » apparait sur les afficheurs. Si le foyer est « brulant», l'afficheur indique alternatively « H » et le signal d'erreur.

• Sieldom foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by
• Lorsque le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres: le contrôle peut être coupé à tout moment, même en cas de pression multiple ou continue sur des touches.
• En mode stand-by, l'activation continue des touches ne produit aucun effet. Le contrôle électronique doit s'assurer qu'aucune touche n'est active avant de pouvoir être remis en marche.

Verrouillage des touches (sécurité enfants)

- Sécurité enfants :

Verrouillage des touches :

Pour activer le dispositif de sécurité pour enfants après la mise en marche de la commande sensitive, il faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche de selection du feu avant gauche. La dette « L » pour LOCKED apparaitra sur tous les afficheurs

(securité enfants contre l'allumage involontaire). Si le foyer est « brulant», l'afficheur indique alternatively « L » et « H »

Cette opération s'effectue normalement dans les 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôlelectronique restevrouille jusqu'à ce que l'utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Meme une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Suppression du verrouillage des touches :

Après l'activation de la commande sensitive, la sécurité pour enfants peut être désactivée. Il faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche MOINS (2). Si toutes les opérations sont executées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivent et la commande sensitive s'éteint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes.

Si la commande sensitive est remise en marche par le biais de la touche ON/OFF, tous les afficheurs indiquent « 0», les points décimaux clignotent; la commande sensitive est préte pour la cuisson. Si le foyer est « brulant», l'afficheur indique alternatively « 0 » et « H »

Contrôle des circuits multiples

Plaques sans circuit double ou triple, voir fig. 2A

Plaque avec zone double. (Fig. 2B)

L'activation d'un foyer double demande la mise en marche simultanee des deux circuits. L'activation du circuit externe est signalée par unvoyant lumineux (7) situé dans l'angle inférieur droit de I'afficheur. Si seul l'allumage du circuit interne est requis, il faut appuyer sur la touche du double circuit (4) pour désactiver le circuit externe. Pour reactiver le circuit externe, appuyer a nouveau sur la touche du double circuit (4); le voyant lumineux (7) correspondant s'allume à son tour.

Plaque avec zone triple (fig. 2C)/Plaque avec zone double et triple. (Fig. 2D)

L'activation d'une zone de cuisson double/triple implique l'allumage des trois circuits à la fois. L'activation/ la désaction de chaque circuit est réalisée avec la touche 4 et indiquée par un segment lumineux (8).

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes :

• Pression normale sur les touches (son bref).
• Pression continue sur les touches pendant plus de 10 secondes (son prolongé intermittent).

Précautions (Fig. 3)

• Nous recommendons l'utilisation de recipients à fond plat d'un diamètre égal ou légarement supérieur à celui de la zone chaude;
• Eviter les débordements de liquide; réduire la puissance une fois l'ebullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide.
• Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un évientuel chocoléctrique.
• Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien (Fig. 4)

Enlevez aussiot du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres alimentes fortement riches en saccharine à l'aide d'une raclette à fin d'eviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit ajustat et du papier absorbant, puis rincer à l'eau et secher avec un torchon propre. N'utiliser en aucun cas d'éponges metalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour I'installateur Installation

Ces instructions sont faites pour le technicien spécialise comme guide à l'installation, au réglage e à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuees quand I'appareil est debranché.

Positionnement (Fig. 5)

1Vue de face
2 Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial. Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Si la partie inférieure est accessible une fois l'appareil installé, il faut placer un panneau de protection (en bois ou similaire) à la distance indiquée sur la figure.

Branchement electrolyque

Avant d'effectuer le branchement electrique, s'assurer que:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;

• que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi. Si l'appareil n'a pas de cable et /ou de prise correspondante, utiliser de la matière apte à l'absorption indiquée sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle ambiente.

Insérer dans le câblage un moyen de déconnexion du réseau électrique appportant une séparation du contact de tous les pôles et assurant ainsi une déconnexion complète du réseau selon les conditions de surtension de catégorie III, conformément aux normes de câblage.

Cet apparéil n'est pas prévu pour fonctionner à l'aide d'un temporisateur externe ou d'un système de commande à distance indépendant.

La prise ou l'interrupteur omnipolaire doit être facilement accessibles après la mise en place de l'appareil.

Le Constructeur decline toute responsabilité au cas où ces normes et les autres normes contre les accidents ne seraient pas observées.

Si le cable d'alimentation électrique est endommagé, il doit être remplace par le fabricant, par un centre de service autorisé ou par un électricien qualifié, afin de prévenir tous les dangers.
