PV40P2M2 - Sonnette de portes ELRO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Sonnette sans fil avec portée jusqu'à 100 mètres, 36 mélodies différentes, volume réglable.
Utilisation	Installation facile, convient pour les maisons individuelles et les appartements.
Maintenance et réparation	Remplacement des piles nécessaires, nettoyage régulier de l'émetteur et du récepteur.
Sécurité	Signal crypté pour éviter les interférences, résistant aux intempéries (indice IP44).
Informations générales	Compatible avec d'autres accessoires ELRO, garantie de 2 ans.

FOIRE AUX QUESTIONS - PV40P2M2 ELRO

Comment installer la sonnette ELRO PV40P2M2 ?

Pour installer la sonnette ELRO PV40P2M2, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la sonnette à une hauteur d'environ 1,5 mètre du sol et de vérifier que les piles sont correctement installées.

La sonnette ne fonctionne pas, que faire ?

Vérifiez d'abord si les piles sont correctement installées et chargées. Si le problème persiste, essayez de réinitialiser la sonnette en suivant les instructions du manuel.

Puis-je utiliser la sonnette ELRO PV40P2M2 à l'extérieur ?

Oui, la sonnette ELRO PV40P2M2 est conçue pour une utilisation en extérieur. Assurez-vous qu'elle est installée dans un endroit protégé des intempéries.

Comment remplacer les piles de la sonnette ?

Pour remplacer les piles, retirez le couvercle de la sonnette en suivant les instructions du manuel. Remplacez les anciennes piles par des piles neuves du même type, puis refermez le couvercle.

La portée de la sonnette est-elle suffisante pour ma maison ?

La portée de la sonnette ELRO PV40P2M2 est de 100 mètres en champ libre. Cela devrait être suffisant pour la plupart des maisons, mais des obstacles comme des murs peuvent réduire cette portée.

Comment régler le volume de la sonnette ?

Le volume de la sonnette peut être réglé via le bouton de réglage situé sur le panneau de contrôle. Consultez le manuel pour plus de détails sur les niveaux de volume disponibles.

La sonnette peut-elle être connectée à d'autres dispositifs ?

La sonnette ELRO PV40P2M2 est principalement conçue pour fonctionner de manière autonome. Pour des intégrations spécifiques, veuillez consulter le manuel ou le service client.

Que faire si la sonnette émet un son d'alerte continu ?

Un son d'alerte continu peut indiquer un problème avec les piles ou une défaillance du dispositif. Vérifiez les piles et redémarrez la sonnette. Si le problème persiste, contactez le service client.

Où puis-je trouver des pièces de rechange pour la sonnette ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant. Vérifiez la disponibilité des pièces spécifiques au modèle ELRO PV40P2M2.

MODE D'EMPLOI PV40P2M2 ELRO

1. Caractéristiques & Fonctionnalité ...... - 28 -
2. Contenu de la boîte....- 28 -
3. Vue d'ensemble bouton-poussoir de sonnette/caméra....- 29 -
4. Montage du pousseur de cloche/caméra via un mur extérieur ...... - 29 -
5. Installation du moniteur ....- 30 -
6. Schéma de raccordement ...... - 31 -
7. Guide d'utilisation du moniteur....- 31 -
8. Répondre à un appel entrant....- 32 -
9. Réglage du volume, de la couleur, luminosité, contraste et du zoom .....- 33 -
10. Réponse automatique /Messagerie vocale ...... - 33 -
11. Enregistrement des messages d'annonce....- 33 -
12. Menu de réglage ...... - 34 -
13. Schéma de câblage pour moniteur supplémentaire et ouvre-porte......- 36 -
14. Responsabilisation ....- 37 -
15. Mises en garde....- 37 -
16. Specificaties ...... - 38 -
17. Symboles....- 39 -

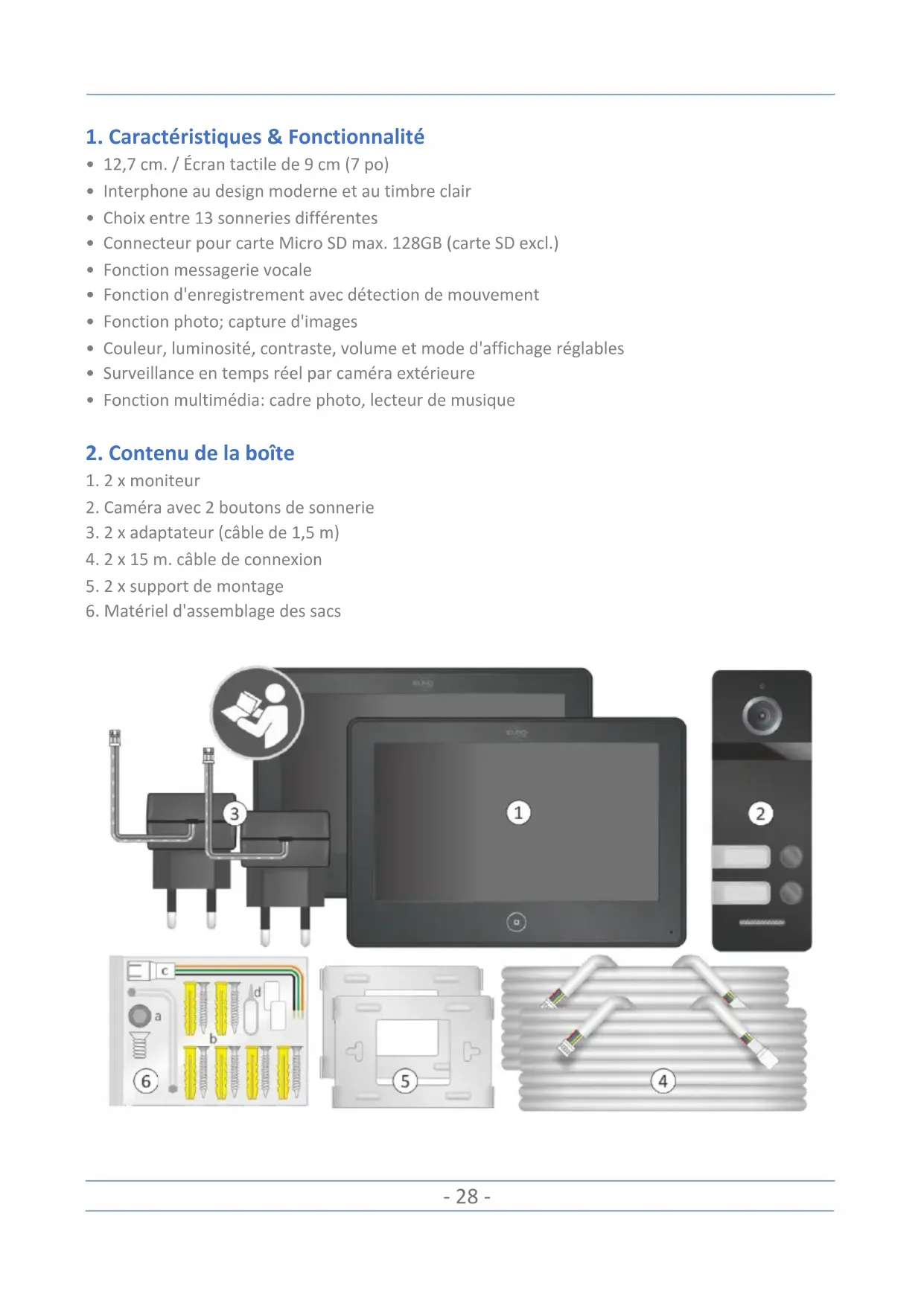

1. Caractéristiques & Fonctionnalité

• 12,7 cm. / Écran tactile de 9 cm (7 po)
• Interphone au design moderne et au timbre clair
• Choix entre 13 sonneries différentes
- Connecteur pour carte Micro SD max. 128GB (carte SD excl.)
- Fonction messagerie vocale
- Fonction d'enregistrement avec détection de mouvement
- Fonction photo; capture d'images
- Couleur, luminosité, contraste, volume et mode d'affichage réglables
- Surveillance en temps réel par caméra extérieure
- Fonction multimédia: cadre photo, lecteur de musique

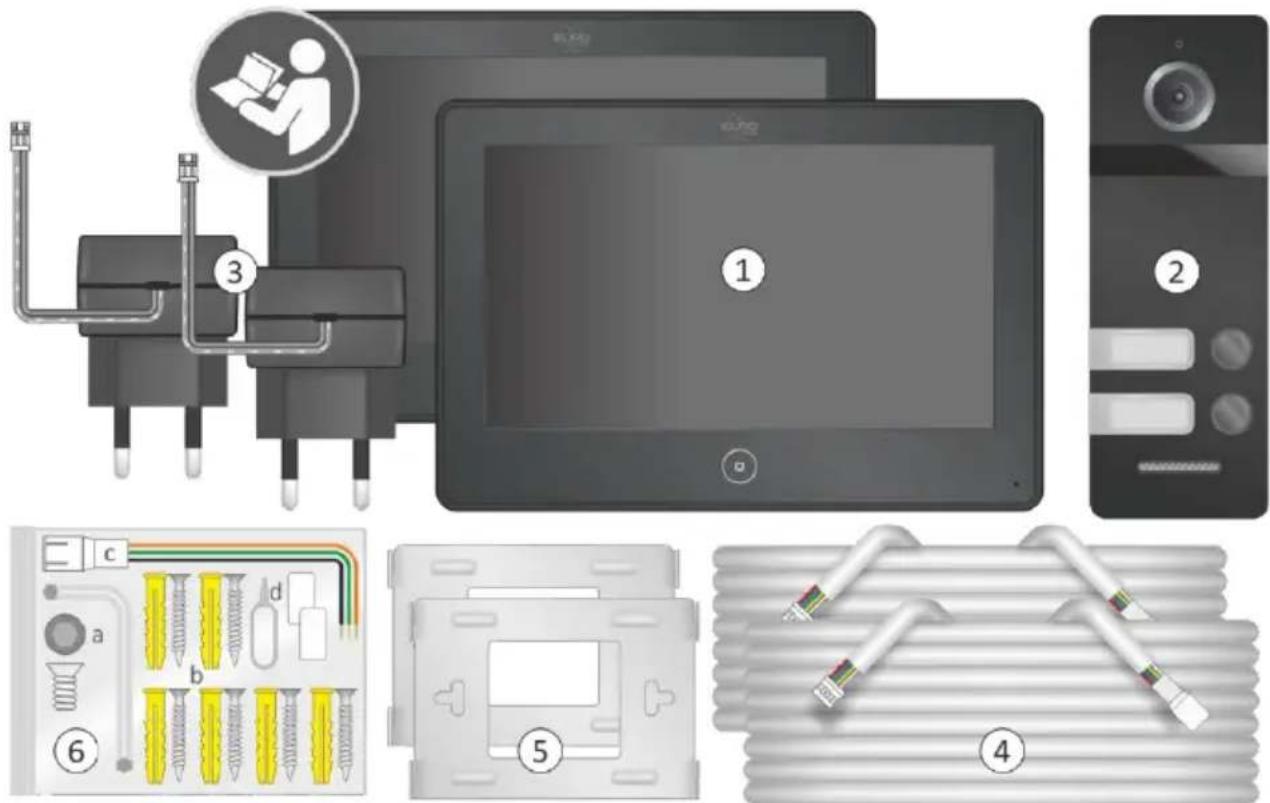

2. Contenu de la boîte

1. 2 x moniteur
2. Caméra avec 2 boutons de sonnerie
3. 2 x adaptateur (câble de 1,5 m)
4. 2 x 15 m. câble de connexion
5. 2 x support de montage
6. Matériel d'assemblage des sacs

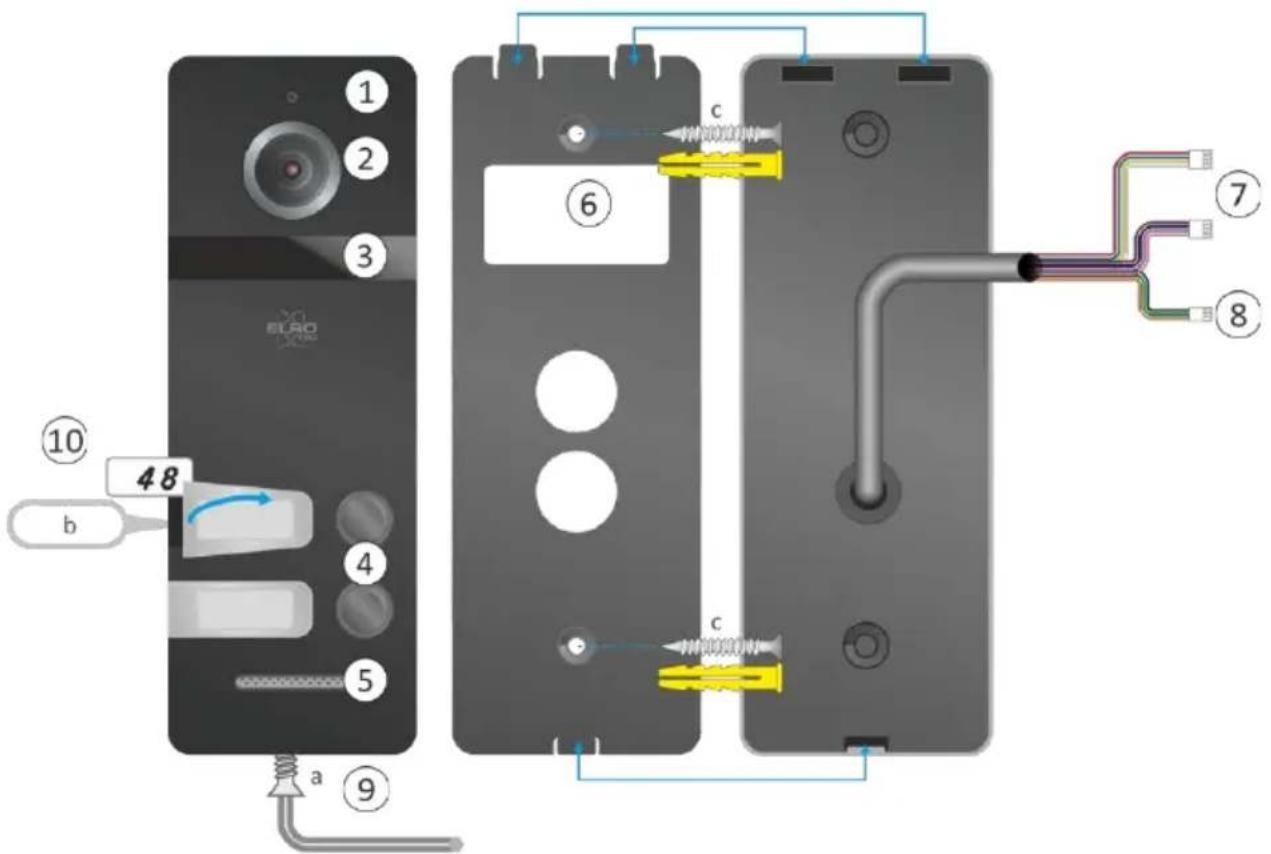

3. Vue d'ensemble bouton-poussoir de sonnette/caméra

1. Microphone 4. Pousseurs de cloches 7. Connexion du moniteur 10. Numéro de la maison
2. Caméra 5.Intervenant 8. Ouverture de la porte
3. Vision nocturne 6. Plaque de montage 9. Vis Allen + clé

1 2 3 ELRO b 48 5 a 9 6 c c 7 8

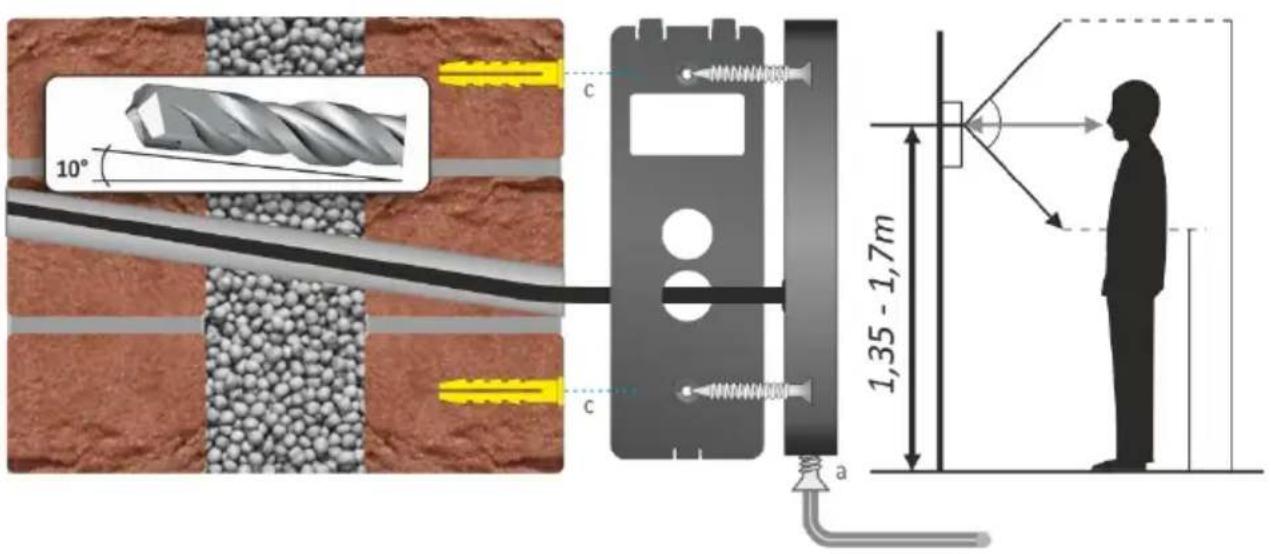

4. Montage du pousseur de cloche/caméra via un mur extérieur

Retirez la vis allen (a) en bas, vous pouvez maintenant retirer la plaque de montage. La plaque de montage doit être montée à une hauteur de 1,35 - 1,7 mètres.

10° c c a 1,35 - 1,7m

Pour le câble de l'unité extérieure, un trou d'un diamètre de 16 mm est nécessaire, à environ 10 degrés en diagonale vers le haut. Nous recommandons de placer un tube en PVC de 5/8" dans le trou percé. Faites passer le câble du pousseur de cloche dans le tube.

Montage par le cadre de porte/le chambranle

Veuillez noter que si vous devez percer du bois, vous pouvez utiliser une perceuse d'un diamètre similaire à celui des fiches Plug & Play sur le câble.

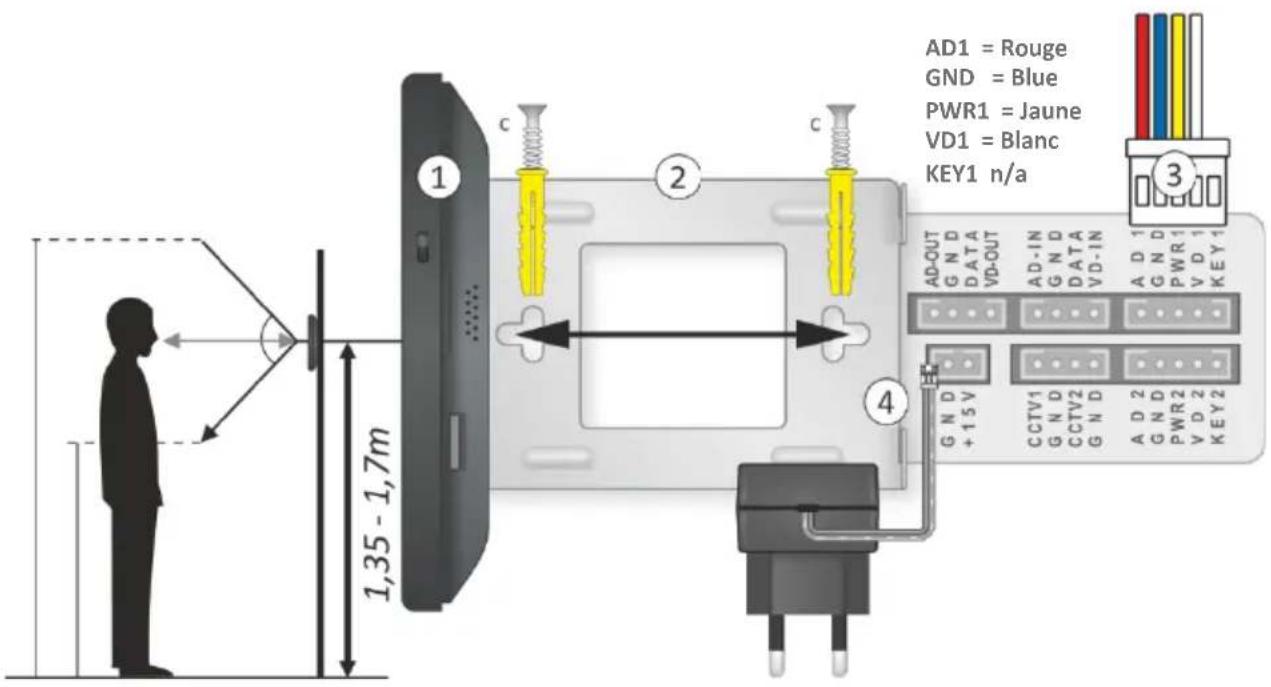

5. Installation du moniteur

La hauteur d'installation idéale (1) du moniteur, compte tenu des membres de votre famille, se situe entre 1,35 et 1,70 mètres.

1. Montez le support de montage (2) à l'endroit et à la hauteur souhaités.
2. Branchez le cordon de rallonge du bouton d'appel de sonnerie au moniteur dans la prise supérieure droite (3).
3. Branchez l'adaptateur dans le coin inférieur gauche du moniteur (4) et dans une prise de courant.
4. Glissez soigneusement (attention aux câbles!) le moniteur avec les 4 ouvertures à l'arrière, sur les crochets du support de montage.

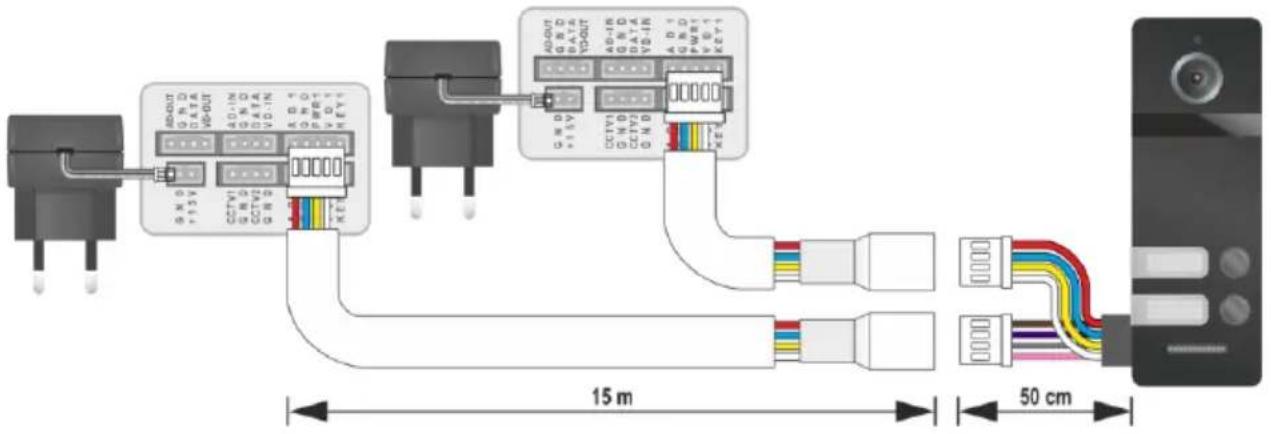

6. Schéma de raccordement

Pour faciliter l'installation, vous trouverez le schéma de câblage ci-dessous.

AD-OUT GND DATA VD-OUT CCV1 GND DATA VOUT AD-OUT GND DATA VOUT AD-OUT GND DATA VOUT CCV1 GND DATA VOUT AD-OUT GND DATA VOUT CCV1 GND DATA VOUT AD-OUT GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND DATA VOUT CCV1 GND

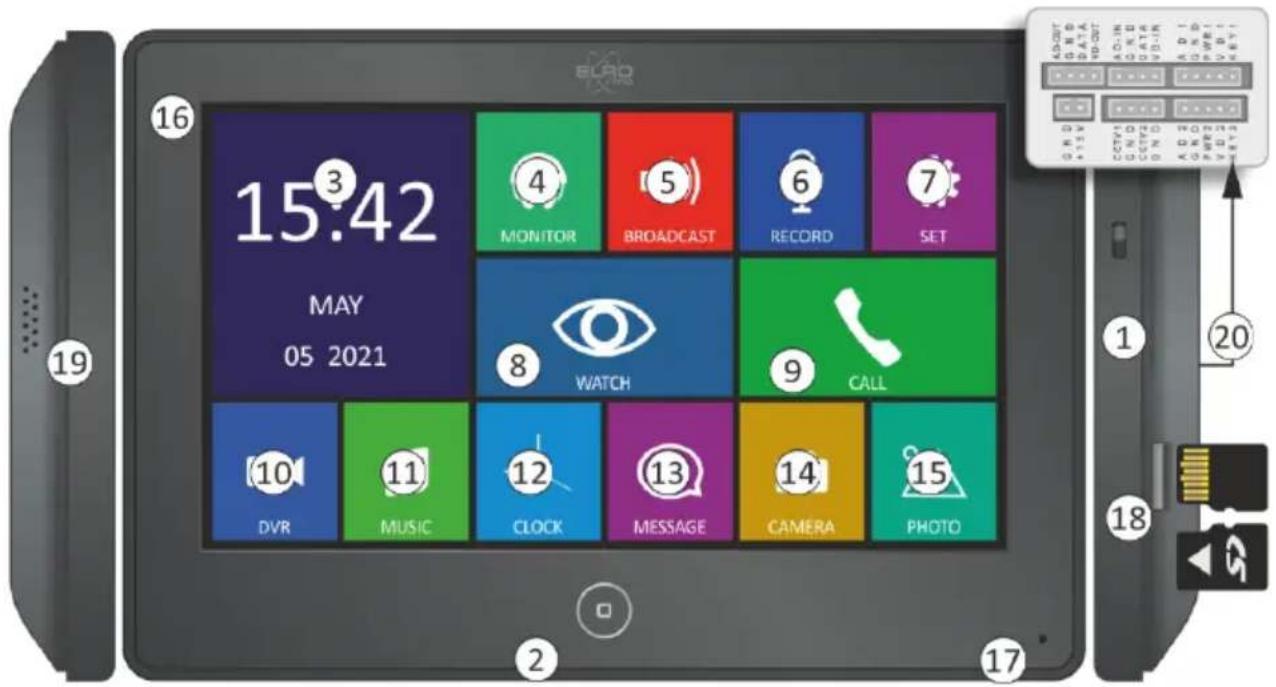

7. Guide d'utilisation du moniteur

15:42 MAY 05 2021 MONITOR BROADCAST RECORD SET WATCH 9 CALL DVR 10 MUSIC 11 CLOCK 12 MESSAGE 13 CAMERA 14 PHOTO

1. Interrupteur MARCHE/ARRÊT
2. Appuyez sur cette touche pour passer du mode veille au menu principal.
3. Heure et date
4. Il est possible d'écouter une conversation dans une pièce disposant d'un deuxième moniteur. Communiceren met andere monitoren/ruimtes, u kunt gelijk spreken.
5. Si vous communiquez avec d'autres moniteurs ou d'autres salles, vous pourrez parler sans attendre.
6. Laissez un message

7. Paramétrages

8. Regarder au-dehors

9. Appel d'autres moniteurs se trouvant dans d'autres pièces
10. Regardez un enregistrement, cliquez pour régler le volume. Pour supprimer, cliquez sur, sélectionnez le fichier, puis cliquez de nouveau et confirmez.
11. Lecture d'un fichier musical, cliquez pour régler le volume. Pour supprimer, cliquez sur le fichier que vous souhaitez supprimer, le sélectionner puis cliquez de nouveau et confirmez.
12. Afficher le calendrier et l'heure.
13. Vous avez reçu un message, cliquez pour régler le volume. Pour supprimer, cliquez sur le fichier que vous souhaitez supprimer, le sélectionner puis cliquez de nouveau et confirmez.
14. Regardez les photos prises avec l'appareil photo du bouton d'appel. Pour supprimer, cliquez sur le fichier que vous souhaitez supprimer, le sélectionner puis cliquez de nouveau et confirmez.
15. Visionnez des photos multimédia par carte micro SD.
16. Voyant LED d'indication du courant d'alimentation
17. Microphone
18. Connecteur pour carte Micro SD
19. Haut-parleur
20. Panneau de connexion

Remarque :

1. Lors de la lecture d'un fichier :

a. Glissez vers la gauche/droite sur l'écran pour passer au dernier fichier ou au suivant ;
b. Balayez vers le haut pour y retourner ;
c. Faites glisser vers le bas pour le réglage du volume.

1. Dans le sous-menu fichiers, faites glisser les diapositives vers le haut / vers le bas ou cliquez sur la dernière / la page suivante

8. Répondre à un appel entrant

Lorsque la sonnette sonne à la porte, la personne qui se tient devant la porte entend un signal sonore (il y a le choix entre 13 mélodies) par le jardin extérieur jusqu'à ce que l'enregistrement soit fait. La durée de ce signal sonore peut être réglée de 10 à 60 secondes. Une photo est automatiquement prise et stockée dans la mémoire interne du moniteur. La mémoire interne (Flash) a une capacité de 100 images. Les photos peuvent être déplacées sur la carte micro SD. Dans le menu principal (voir 14 le guide d'utilisation du moniteur), une sphère rouge apparaît pour indiquer qu'une photo non encore visualisée a été enregistrée.

- L'écran LCD affiche "APPEL D'ENTRÉE". Cliquez pour parler au visiteur, le signal vert se transforme en microphone, vous pouvez parler maintenant, appuyez-y dessus et le visiteur

peut de nouveau parler. Cliquez et si vous prenez une photo, elle sera stockée dans la mémoire interne du moniteur. Appuyez de nouveau sur ce bouton pour mettre fin à l'appel.

• Pour capturer une vidéo, une carte micro SD doit être insérée (voir 18 guide d'utilisation du moniteur). Cliquez et vous créez une vidéo, elle sera enregistrée sur la carte SD. Une sphère rouge apparaît dans le menu principal (voir 10 guide d'utilisation de moniteur), indiquant qu'une vidéo enregistrée n'a pas encore été visionnée.
• Le moniteur repasse en mode veille si personne ne répond après l'arrêt de la sonnerie. Le temps de réponse peut être réglé sous "Durée de la mélodie" dans les paramétrages (voir 7 guide d'utilisation du moniteur). Si un dispositif d'ouverture de porte électrique a été raccordé, pendant que vous répondez à l'appel, appuyez-y dessus pour déverrouiller la porte, puis cliquez pour déverrouiller la porte.

9. Réglage du volume, de la couleur, luminosité, contraste et du zoom

Dans le menu principal (voir 8 guide d'utilisation du moniteur), vous pouvez sélectionner "Regarder au-dehors". En cliquant sur l'image, vous pouvez passer en plein écran, cliquer à nouveau et l'écran aura le format initial. Cliquez sur cet écran, et vous pourrez y apporter les modifications suivantes ; couleurs, luminosité, contrastes, volume. Appuyez sur min (-) ou plus (+) pour modifier le réglage.

10. Réponse automatique /Messagerie vocale

Vous pouvez activer la réponse automatique dans le menu de configuration. Appuyez sur ⚙ (voir 7 guide d'utilisation du moniteur) et glissez vers le haut pour aller à la 2ème page et activez le répondeur automatique "Auto Leaving Message" (activer). Si vous sonnez à la porte, vous entendrez une annonce après la sonnerie, après quoi le visiteur pourra laisser un message d'environ 20 secondes, puis vous entendrez un texte final. Vous pouvez saisir le texte initial et le texte final, puis les assigner au répondeur automatique. Le chapitre 11 explique comment procéder.

11. Enregistrement des messages d'annonce

Cette fonction nécessite l'insertion d'une carte micro SD. Les messages par défaut se trouvent dans la mémoire interne du moniteur et ne peuvent pas être modifiés.

• Appuyez sur ♀, laissez votre texte original : "Nous ne sommes pas à la maison......" et appuyez à nouveau sur ♀ pour arrêter.
• Répétez pour le texte final : "Nous prendrons contact avec ...... dès que possible".
• Une sphère rouge apparaîtra dans le menu principal des messages (voir le guide d'utilisation du moniteur) pour indiquer que de nouveaux messages ont été enregistrés.

• Cliquez sur le message et sélectionnez le premier texte que vous avez enregistré. Dès que vous entendez le texte initial, cliquez sur cet écran pour configurer l'assistant d'absence.

• Commencez par modifier la valeur par défaut de système à utilisateur (système à utilisateur)

• Choisissez ensuite la tonalité pour la mise en marche
• Retournez aux textes enregistrés et sélectionnez votre texte final. Une fois que vous avez entendu le texte initial, cliquez sur cet écran pour configurer le répondeur automatique.
• Dans la ligne que vous venez de sélectionner (tonalité de mise en marche), vous sélectionnez maintenant la tonalité de fin.
• Vous pouvez également régler ici le volume sonore du répondeur automatique.

12. Menu de réglage

Dans le menu de réglage (voir 7 guide d'utilisation du moniteur), on peut activer ou désactiver les paramétrages et fonctions suivants.

LANGUE	Choisissez votre langue
NE PAS DÉRANGER	Volume pour les appels internes
A L'ECOUTE D'AUTRE	Écouter ce qui se passe dans une autre pièce
MONITEUR UNLOCK	Ouvrez immédiatement ou répondez d'abord (combiné vert), puis ouvrez.
ÉTAT DU PORT	Porte 2 / CCTV 1 / CCTV 2
ADRESSE DE LÁPPAREIL	Chambre 1
RÉGLAGES D'USINE	Rétablir les réglages d'usine
FORMAT FLASH	Formatage de la mémoire interne
FORMATER LA CARTE SD	Format carte SD
COPIER LE FICHIER SUR LA CARTE SD	Copier de l'interne (flash) vers la carte SD
QUANTITÉ DE CAPTURE AUTOMATIQUE	Prise de photo automatique sur appel
LAISSER UN MESSAGE AUTOPIC	Marche / Arrêt (texte par défaut - enregistrement automatique)
TEMPS D'ÉCRAN	30 sec. / 1 heure
VERSION DU FIRMWARE	V- . - - - . - - . - - -

DVR	Marche / Arrêt
TAUX DE CADRE	5 - 10 - 15 - 20 - 25
RÉSOLUTION	640 x 480 – 1280 x 720 – 1920 x 1080
DÉTECTION DE MOUVEMENT SENSIBILITÉ	Éteint - Faible - Normal - Élevé
COMMENCER LE TEMPS	06 : 00
HEURE DE FIN	06 : 00
RECORD EMPLACEMENT	Deur 1
SCREENSAVER TEMPS	Marche = HorlogeEteint = Mode veille
SCREENSAVER MOUVEMENT	Marche = Le moniteur s'allumeEteint = Mode veille

RÉGLAGE DE L'HEURE DU SYSTÈME	Heure - Minute - Seconde
RÉGLAGE DE LA DATE DU SYSTÈME	Jour - Mois - Année
TYPE DE SONNERIE DÁLARME	Sélectionner 1 - 13
RÉVEIL 1	Arrêt / Toujours / Par jour - 06 : 00
RÉVEIL 2	Arrêt / Toujours / Par jour - 06 : 00
RÉVEIL 3	Arrêt / Toujours / Par jour - 06 : 00
RÉVEIL 4	Arrêt / Toujours / Par jour - 06 : 00

CARILLON	5-10-15-20-25-30-35-40-45-50-55-60sec.
VOLUME CARRILON	00 = Arrêt / 09 = Volume le plus élevé
TYPE DE BAGUE PORTE 1	Sélectionner 1 - 13
TYPE DE BAGUE PORTE 1	Sélectionner 1 - 13
SONNERIE INTERCOM	Sélectionner 1 - 13
BAGUE REPETE	Marche / Arrêt
MODE NUIT (22:00 - 07:00)	Réduction automatique en option 00 = Arrêt / 05 = Volume maximum

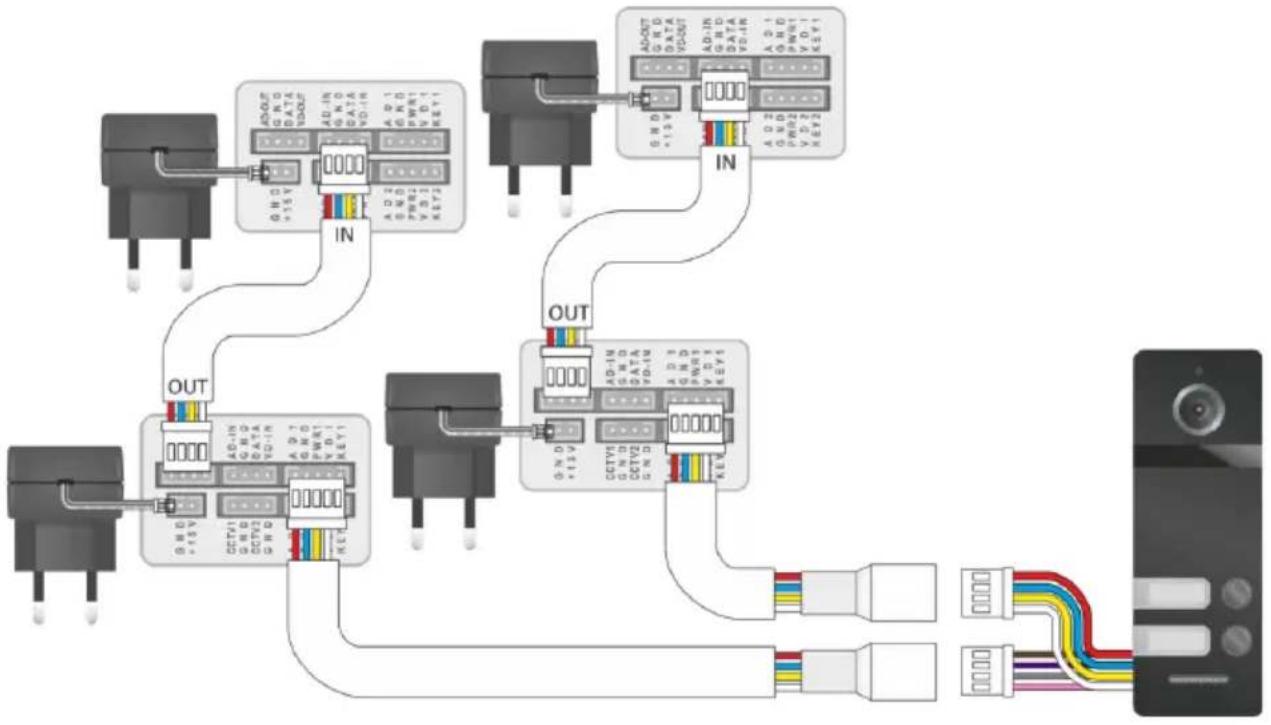

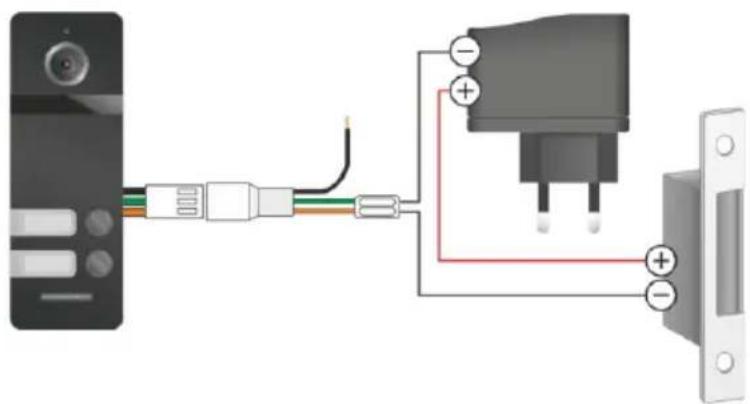

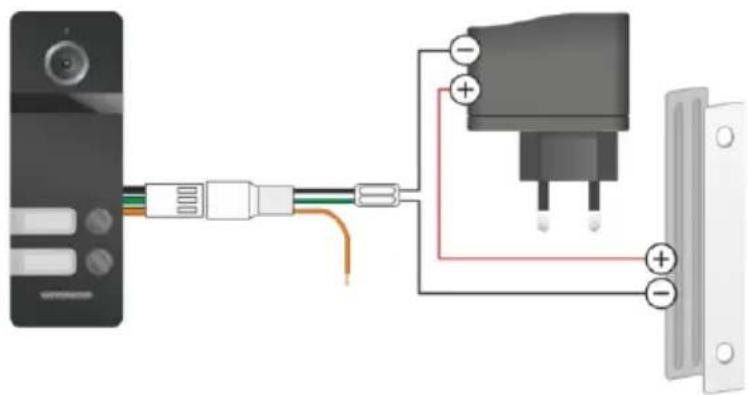

13. Schéma de câblage pour moniteur supplémentaire et ouvre-porte

Voici le schéma de câblage pour les moniteurs supplémentaires et les serrures de porte. Un moniteur supplémentaire est fourni en option avec un adaptateur, un câble et du matériel de montage.
    AY["Input Pins: GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, KEN"]
    X["Input Pins: GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, KEN"]
    Y["Input Pins: GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, KEN"]
    Z["Input Pins: GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, GND, KEN"]
    AA["Input Pins: GND, GND, GND, GND, GND, GND, GND, KEN"]
    AB["Input Pins: GND, GND, GND, GND, KEN"]
    AC["Input Pins: GND, GND, KEN"]
    AD["Input Pins: KEN"]
    AE["Input Pins: KEN"]
    AF["Input Pins: KEN"]
    AG["Input Pins: KEN"]
    AH["Input Pins: KEN"]
    AI["Input Pins: KEN"]
    AJ["Input Pins: KEN"]
    AK["Input Pins: KEN"]
    AL["Input Pins: KEN"]
    AM["Input Pins: KEN"]
    AN["Input Pins: KEN"]
    AO["Input Pins: KEN"]
    AP["Input Pins: KEN"]
    AQ["Input Pins: KEN"]
    AR["Input Pins: KEN"]
    AS["Input Pins: KEN"]
    AT["Input Pins: KEN"]
    AU["Input Pins: KEN"]
    AV["Input Pins: KEN"]
    AW["Input Pins: KEN"]
    AX["Input Pins: KEN"]
    AY["Input Pins: KEN"]
    AZ["Input Pins: KEN"]
    BA["Input Pins: KEN"]
    BB["Input Pins: KEN"]
    BC["Input Pins: KEN"]
    BD["Input Pins: KEN"]
    BE["Input Pins: KEN"]
    BF["Input Pins: KEN"]
    BG["Input Pins: KEN"]
    BH["Input Pins: KEN"]
    BI["Input Pins: KEN"]
    BJ["Input Pins: KEN"]
    BK["Input Pins: KEN"]
    BL["Input Pins: KEN"]
    BM["Input Pins: KEN"]
    BN["Input Pins: KEN"]
    BO["Input Pins: KEN"]
    BP["Input Pins: KEN"]
    BQ["Input Pins: KEN"]
    BR["Input Pins: KEN"]
    BS["Input Pins: KEN"]
    BT["Input Pins: KEN"]
    BU["Input Pins: KEN"]
    BV["Input Pins: KEN"]
    BW["Input Pins: KEN"]
    BX["Input Pins: KEN"]
    BY["Input Pins: KEN"]
    BZ["Input Pins: KEN"]
    CA["Input Pins: KEN"]
    CB["Input Pins: KEN"]
    CC["Input Pins: KEN"]
    CD["Input Pins: KEN"]
    CE["Input Pins: KEN"]
    CF["Input Pins: KEN"]
    CG["Input Pins: KEN"]
    CH["Input Pins: KEN"]
    CI["Input Pins: KEN"]
    CJ["Input Pins: KEN"]
    CK["Input Pins: KEN"]

Un ouvre-porte électrique avec sa propre alimentation (AC/DC 5V \~ 24V) peut être connecté via le bouton poussoir de la sonnette/caméra. Dans le matériel de montage du sac, voir le chapitre 2. Contenu de la boite / 6 c, est un câble de connexion avec fiche que vous pouvez brancher dans la prise pour l'ouvre-porte.

Il y a deux possibilités :

1. NC (normalement fermé)

Ce sont des ouvre-portes électriques. Lors de l'activation, une puissance est appliquée à l'ouvre-porte, qui est alors libérée sur les genoux de l'utilisateur et la porte peut être ouverte.

2. NO (normalement ouvert)

Il s'agit de serrures à solénoïde. Lorsqu'elles sont activées, l'énergie est perdue, ce qui fait que l'aimant perd sa puissance et que la porte s'ouvre.

Le fil dénudé qui n'est pas utilisé peut être attaché avec un morceau de ruban adhésif.

14. Responsabilisation

ELRO n'est en aucun cas responsable des dommages causés par le montage/installation. En cas de doute, consultez toujours un expert qualifié.

15. Mises en garde

• Ne branchez pas les prises en même temps. Cela peut générer une chaleur anormale ou provoquer un incendie.
• Ne pas connecter à d'autres produits pendant l'utilisation. Cela pourrait entraîner un dysfonctionnement.
• N'utilisez pas d'eau, de diluant ou de détergent pour laver les produits oléagineux lorsque vous lavez l'extérieur de l'appareil. Veillez à le laver avec un chiffon sec pour éviter tout dysfonctionnement ou choc électrique.
• Ne pas installer l'appareil dans un endroit humide, car cela pourrait provoquer un choc électrique ou un incendie.
• Ne débranchez pas avec force le cordon d'alimentation de la prise murale. Si le cordon est endommagé, cela peut provoquer un incendie ou un choc électrique
• Ne branchez pas le cordon d'alimentation dans une prise murale avec les mains mouillées. Vous risqueriez de provoquer un choc électrique.
• Ne pas démonter, réparer ou modifier le produit. Vous risqueriez de provoquer un incendie, un choc électrique ou des blessures dues à un mauvais fonctionnement de l'appareil.
• N'utilisez pas de disjoncteur AC. Cela pourrait causer un choc électrique.
• Si les orifices de la prise sont plus grands que la normale, ne branchez pas la prise. Cela pourrait causer un choc électrique ou un incendie.
  • S'assurer qu'aucune poussière ou corps étranger n'est collecté sur le produit.
• Ne pas laisser entrer de corps étrangers dans le produit. Cela peut provoquer un dysfonctionnement.
• Ne placez pas d'objets lourds sur le produit. Cela peut provoquer un dysfonctionnement.

• Ne pas démonter ou endommager le produit.

• Évitez les rayons directs du soleil provenant des appareils de chauffage pendant l'installation.

• Installez le produit dans un endroit plat et stable. Sinon, il pourrait ne pas fonctionner correctement.
• Débrancher le cordon d'alimentation lorsque le produit n'est pas utilisé pendant une longue période de temps.

• Si le produit produit un bruit étrange, débranchez immédiatement la fiche et contactez le centre de service.

• Specifications

Moniteur
Alimentation	DC15V/0.8A
Consommation de courant	9W (max) 2.5W (repo)
Température de fonctionnement	0°C / +40°C
Taux d'humidité	0% - 95%
Ecran	7" (800x480pixels)
Support signal d'entrée CVBS	AHD / CVI / TVI (tot 1080P)
Raccordement	4 fils
Dimension	186mmx127mmx19mm
Poids	430 grammes

Bouton d'appel /caméra Bell
Caméra	1/3” couleur CMOS
FOV Angle de vision	110°
Vision nocturne	IR
Alimentation	DC10-15V
Consommation de courant	2.5W
Température de fonctionnement	-30°C / + 60°C
Etanchéité	IP66
Boîtier	Métal / Résistant au vandalisme
Résolution	800 TVL / 1080P
Raccordement	4 fils
Dimension	154mm x 55mm x 18mm
Poids	340 grammes

17. Symboles

Recyclage et élimination : Le symbole DEEE signifie que ce produit et les piles doivent être éliminés séparément des déchets ménagers. Lorsque ce produit atteint la fin de sa durée de vie utile, amenez-le à un point de collecte des déchets désigné à proximité afin d'assurer son élimination ou son recyclage en toute sécurité. Protéger l'environnement et la santé publique, gérer les ressources naturelles de manière responsable !

Lire le manuel avant utilisation et le conserver dans un endroit sûr pour une utilisation et un entretien futurs.

Garantie consultez www.elro.eu

ELRO Europe | www.elro.eu

Postbus 9607 - Box E800

1006 GC Amsterdam - The Netherlands
