Caractéristiques Techniques	Hotte de cuisine ILVE Majestic AM90
Type de hotte	Hotte murale
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 1200 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Utilisation	Commandes électroniques avec affichage LED
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations Générales	Design élégant, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Majestic AM90 ILVE

Comment nettoyer la hotte ILVE Majestic AM90 ?

Pour nettoyer la hotte, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'acide ou des agents corrosifs. Assurez-vous de débrancher la hotte avant de procéder au nettoyage.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment remplacer le filtre à graisse de la hotte ?

Pour remplacer le filtre à graisse, ouvrez le panneau de la hotte, retirez l'ancien filtre en le tirant vers le bas, puis insérez le nouveau filtre en vous assurant qu'il est bien en place.

Quelle est la puissance d'aspiration de la hotte ILVE Majestic AM90 ?

La hotte ILVE Majestic AM90 a une puissance d'aspiration allant jusqu'à 1200 m³/h, ce qui la rend efficace pour une utilisation dans des cuisines de grande taille.

Est-ce que la hotte a un mode de recyclage ?

Oui, la hotte ILVE Majestic AM90 peut fonctionner en mode évacuation ou en mode recyclage avec l'utilisation d'un filtre à charbon approprié.

Quels types de filtres sont compatibles avec la hotte ILVE Majestic AM90 ?

La hotte est compatible avec des filtres à graisse en aluminium et des filtres à charbon pour le mode recyclage. Assurez-vous d'utiliser des filtres recommandés par le fabricant.

Comment ajuster la puissance d'aspiration de la hotte ?

La hotte ILVE Majestic AM90 dispose de plusieurs niveaux de puissance d'aspiration. Vous pouvez ajuster la puissance à l'aide des commandes situées sur le panneau de contrôle.

Que faire si la lumière de la hotte ne fonctionne pas ?

Vérifiez d'abord l'ampoule pour voir si elle doit être remplacée. Si l'ampoule est en bon état, vérifiez les connexions électriques et assurez-vous que l'interrupteur fonctionne correctement.

La hotte fait-elle trop de bruit ?

Si la hotte produit un bruit excessif, vérifiez que les filtres sont propres et que la hotte est correctement installée. Un bruit inhabituel peut également indiquer un problème avec le moteur.

Où trouver le manuel d'utilisation de la hotte ILVE Majestic AM90 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'ILVE ou contacté le service client pour obtenir une copie.

MODE D'EMPLOI Majestic AM90 ILVE

04 Informations utiles 06 Avertissements importants pour la sécurité 08 Mode d'emploi 11 Nettoyage et entretien 13 Périodes d'inactivité 13 Maintenance ordinaire - remplacement du projecteur

Installateur

14 Avertissements importants pour la sécurité 17 Installation

Nous sommes heureux que vous ayez choisi notre appareil et nous vous en remercions!

Nos hottes sont en mesure d'aspirer efficacement les fumées et les vapeurs générées par la cuisson des aliments à la maison.

Ce livre contient toutes les informations nécessaires pour l'utilisation et l'entretien de l'appareil. Vous pourrez ainsi commencer à l'utiliser rapidement et sans difficulté. Par conséquent, nous recommandons de le lire attentivement avant l'utilisation et de le conserver dans un endroit sûr pour une consultation ultérieure. Si vous désirez plus de renseignements ou si une partie du livre n'a pas été comprise, nous restons à votre disposition pour répondre à toutes vos questions.

ILVE S. p. a.

Via Antoniana, 100

35011 Campodarsego (PD) Italie

tel. [phone] - fax [phone]

SEND MAIL: [e-mail]

Legende

Lire attentivement ce livre avant d'installer ou d'utiliser l'appareil.

Ce livre contient des symboles d'attention et de danger:

Danger! Situation de danger immédiate ou situation dangereuse qui pourrait provoquer des blessures ou la mort.

Lire le mode d'emploi

Conseils et informations utiles

Renvoi à un autre chapitre

Attention:

Le fabricant se réserve le droit d'apporter à tout moment, sans préavis, des améliorations aux appareils ou aux accessoires. La reproduction partielle est interdite sans l'autorisation du fabricant. Les dimensions fournies sont à titre indicatif et non contraignantes.

• Ce livre contient des informations importantes concernant l'utilisation et l'entretien de votre appareil et est une partie intégrante et essentielle du produit. Nous vous invitons à
• Conserver ce livre avec soin pour toute consultation future et le remettre au nouveau propriétaire en cas de transfert de l'appareil car les informations qu'il contient sont adressées à l'acheteur et à toutes les personnes qui, pour diverses raisons, contribuient à l'utilisation et à l'entretien du produit.
• ILVE S. p. a. decline toute responsabilité pour les dommages causés suite au non-respect des règles d'utilisation et d'entretien indiquées dans ce livre, suite aux modifications non autorisées ou à des pieces de rechange non originales.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou menta daptée ou si on leur a demandé d'utiliser l'appareil en toute sécurité et s'ils réalisent les dangers associés.
• Cet appareil est destiné crite ici est incorrecte et peut provoquer des dommages aux personnes, aux animaux de compagnie et aux biens et libère le fabricant de toute responsabilité.
• Si l'appareil ne fonctionne pas ou si des alté é par le fabricant sans tenter de le réparer seul. Toujours demander des pièces de rechange originales.
• Ne pas utiliser la hotte avec des mains mouillées, sales ou pieds nus.
• Si l'appareil n'est pas utilisé, vérifier que toutes les pièces électriques (éclairage, ventilateur d'extraction) sont éteintes.
• Contrôler les friteuses pendant l'utilisation: l'huile surchauffée peut s'enflammer.
• Ne pas allumer de flammes nues ou préparer des aliments flambés sous la hotte.
• Ne jamais utiliser la hotte sans les filtres àgraisse métalliques. Autrement, la graisse et la saleté se déposeraient dans l'appareil et affecteraient le fonctionnement.

Tout entretien ordinaire doit être effectué

• À propre avoir enfilé les équipements de protection individuelle adéquats (gants, etc.).
• À PROPOS avoir attendu que les surfaces de la hotte soient FROIDES.
• Uniquement en respectant les indications fournies dans ce livre.
• Si le nettoyage n'est pas effectué conformément aux procédures et aux produits indiqués dans ce livre, il existe un risque d'incendie et/ou de dommages à l'appareil et aux biens et des blessures aux personnes et aux animaux, pour lesquels le fabricant ne peut être tenu responsable.
• Le nettoyage et l'entretien à la charge de l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
• Le poids maximal des objets placés sur ou accrochés à la hotte ne doit pas dépasser 2 kg (4,4 lb).
• Ne pas se suspendre à l'appareil et ne pas l'utiliser comme système d'accrochage pour d'autres objets ou meubles.

Comment fonctionne l'appareil?

La hotte aspire les fumées et les vapeurs générées pendant la cuisson : elles sont purifiées en les faisant passer par des filtres en métal, qui doivent être enlevés et nettoyés régulièrement. Par la suite, selon le type d'installation, les fumées et les vapeurs:

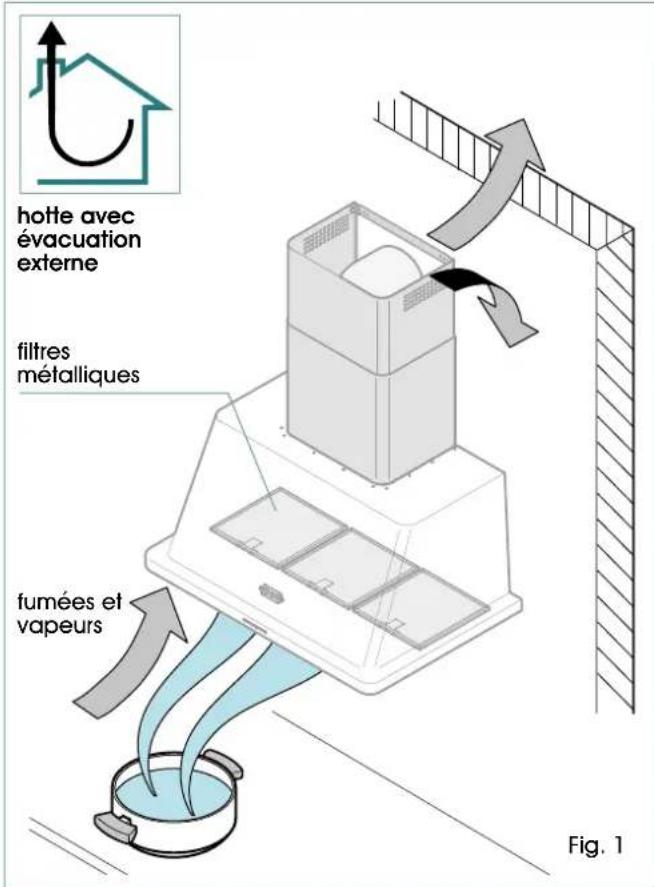

dont convoyées vers l'extérieur par une cheminée : dans ce cas, le filtre à charbon actif n'est pas monté (hotte avec évacuation extérieure Fig. 1.) ;

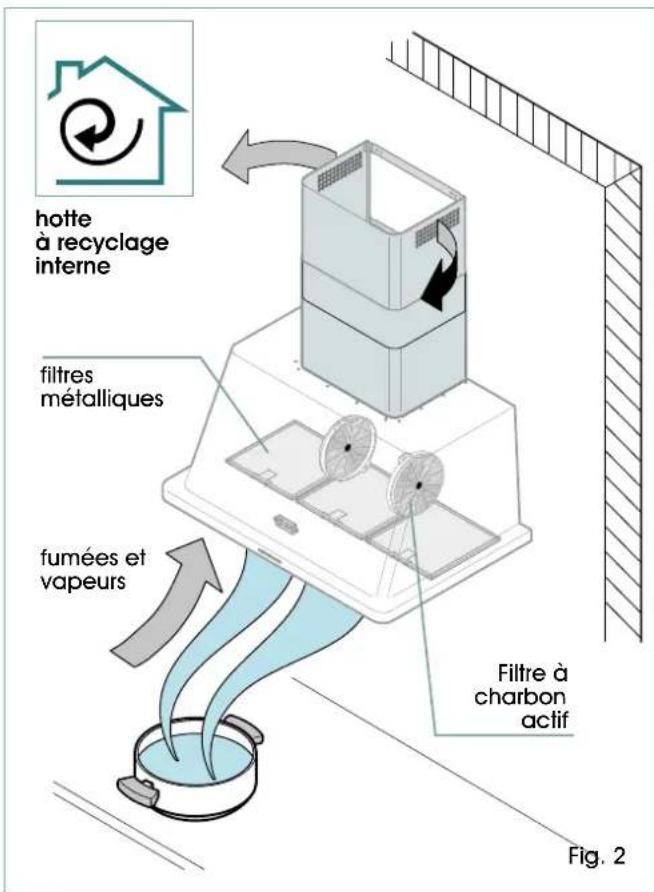

dont passées à travers un filtre à charbon actif pour être encore purifiées; l'air propre est alors réintroduit dans la cuisine par les fentes de la rallonge supérieure (hotte à recyclage interne - Fig. 2).

Comment fonctionne l'appareil?

La hotte doit être allumée au moins quelques minutes avant de commencer à cuisiner pour favoriser l'aspiration des fumées et des vapeurs. À la fin de la cuisson, laisser la hotte en marche pendant quelques minutes : dans ce cas, il est utile de lancer la fonction «Timer» qui arrête automatiquement la hotte après 10 minutes de fonctionnement.

La page suivante illustre l'utilisation du panneau de commande.

Quelle vitesse besoin?

vitesse 1: maintient l'air propre avec une faible consommation d'énergie électrique;

vitesse 2: conditions normales d'utilisation (par exemple aspiration de la vapeur);

vitesse 3: aspiration des fumées et des odeurs particulièrement intenses (par exemple la friture ou la cuisson sur pierre).

Quand laver ou changer les filtres?

• filtres métalliques: ils doivent être retrirés de leur logement et lavés au moins une fois par mois. Pour le mode de nettoyage, se reporter au chapitre « Nettoyage » à la page 11.
• filtré à charbon actif: il est é du logement et remplacé environ tous les 3-4 mois en fonction de l'utilisation de la hotte.

PANNEAU DES COMMANDES	Fig. 3
0/1	Bouton ON-OFF Allume et éteint le moteur.
	Vitesse 1 Ajuste le moteur à la première vitesse.
	Recyclage d'air 24 heures En Maintenant la touche "0/1" enforcée pendant 7 secondes, le programme de recyclage d'air est activé ou désactivé (fonctionnement alterné pendant 24 heures: arrêt 20 minutes et 5 minutes en première vitesse).
2	Vitesse 2 Réglez le moteur sur la deuxième vitesse.
3	Vitesse 3 Réglez le moteur sur la troisième vitesse.
	Vitesse intensive Réglez le moteur à pleine vitesse pendant 5 minutes, puis revenez automatiquement à la troisième vitesse.
	Auto-extinction Pour activer l'auto-extinction, il faut allumer la hotte et ensuite maintainir le bouton « commande lumière » enforcé pendant 5 secondes jusqu'à ce que toutes les DEL commencent à cligneter ; en appuyant ensuite sur l'un des boutons (0/1, 2, 3, ), il est possible de programmer le temps d'auto-extinction qui sera différént en fonction du bouton enforcé : 0/1=5', 2=10', 3=15', -20'. Durant le temps d'auto-extinction, il est possible de modifier la vitesse régée. Durant l'auto-extinction, la DEL correspondant au temps choisi clignote.
	Commandes d'éclairage Allume et éteint la luzère.
	Commande pour les lampes à infrarouge Appuyez 1 fois sur le bouton pour allumer la lampe gauche Appuyez 2 fois sur le bouton pour allumer la lampe droite Appuyez 3 fois sur le bouton pour éteindre les lampes
	Timer filtres Au bout de 30 heures de fonctionnement de la hotte, à l'extinction de celle-ci, toutes les DEL s'allument, lumière fixe,pendant 30 secondes pour avertir qu'il est nécessaire de nettoyer les filtres en alumiéum. Le bouton,maintenu longuement enforcé avec l'aspirateur éteint, réinitialise le timer. Si ce bouton n'est pas enforcé,la même opération se produit une fois que la hotte sera à nouveau éteinte. Cette procédure devra être repétée toutes les 30 heures jusqu'à atteindre 120 heures de fonctionnement. Au terme des 120 heures, lorsque la hotte est éteinte, toutes les DEL s'allumeront et clignoteront pendant 30 secondes pour rappeler le nettoyage des filtres en alumiéum et, si la hotte est filtrante,le remplacement des filtres à charbon actif. Une fois le timer réinitialisé (touquen en Maintenant le bouton longuement enforcé avec l'aspirateur éteint), l'ensemble du processus devra être repétée après 30 heures d'aspiration.

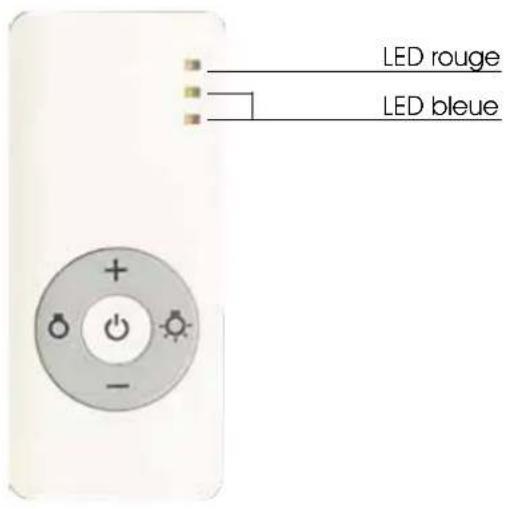

TELECOMMANDE

O	Moteur ON - OFF
Éclairage ON - OFF
+	Augmentation du régime moteur
-	Diminution du régime moteur

À chaque signal lié à la commande, le moteur allume les LED BLEUES simultanément pendant une demi-seconde. À chaque commande liée à la lumière, il allume la LED rouge pendant une demi-seconde.

Prise en charge de la télécommande du capot:

lorsque la hotte est sous tension (dans les 7 premières secondes) appuyez sur le bouton ON-OFF de la télécommande pendant deux secondes. La télécommande commence cela correspond et fonctionne. Après 7 secondes, la programmation de la hotte se ferme et l'appairage est protégé par des signaux externes inégalés.

Tout entretien ordinaire doit être effectué:

• après avoir débranché l'appareil du secteur;
• après avoir enfilé les équipements de protection individuelle adéquats (exemple : gants, etc.).

Si le nettoyage n'est pas effectué conformément aux procédures et aux produits indiqués dans ce livre, il existe un risque d'incendie et/ou de dommages à l'appareil et aux biens et des blessures aux personnes et aux animaux, pour lesquels le fabricant ne peut être tenu responsable.

Pour le nettoyage de tout composant ou accessoire NE PAS utiliser:

• de nettoyants abrasifs ou sous forme de poudre;
• de nettoyants agressifs ou corrosifs (par exemple, acide chlorhydrique ou acide sulfurique);
• d'outils abrasifs ou tranchants (par exemple, éponges abrasives, grattoirs, brosses en acier, etc.);
• de jets d'eau.

Surfaces en INOX extérieures

Le nettoyage EXTERIEUR de la hotte doit être effectué à l'aide d'un chiffon doux trempé dans l'eau et le savon. Ensuite rincer et sécher soigneusement. Autrement, utiliser un nettoyant neutre, spécifié pour l'inox, en suivant les instructions du fabricant du nettoyant. Le nettoyage INTERIEUR de la hotte ne concernera que les parties en inox, alors qu'il est interdit d'utiliser des liquides ou des solvants pour les composants électriques ou liés au moteur.

Panneau de commande

Utiliser un chiffon doux imbibé d'un peu de nettoyant neutre adapté aux surfaces délicates. Pour le nettoyage, suivre les instructions du fabricant de nettoyants.

filtring à charbon actif (présent seulement dans le mode de recyclage interne) voir Fig. 2.

Fig. 4

Filtres a graisse metalliques

Les filtres métalliques retiennent les particules de graisse en suspension ; s'ils ne sont pas lavés fréquemment, la graisse qui s'y accumule pourrait :

-générer des odeurs désagréables, - réduire la capacité d'aspiration de la hotte, - prendre feu, ce qui implique un risque important pour les utilisateurs et des dommages à l'appareil lui-même. Les filtres anti-graisse doivent être lavés au moins une fois par mois. Immergez les filtres dans de l'eau chaude et du savon à vaisselle pendant au moins une heure, puis les rincer abondamment à l'eau tiède et attendre qu'ils soient complètement secs avant de les remonter dans la hotte. Il est recommandé de laver les filtres à une température maximale de C (158°F), car une température plus élevée peut provoquer un assemblage du métal (ce qui, dans tous les cas, N'AFFECTERA pas leur fonctionnalité).

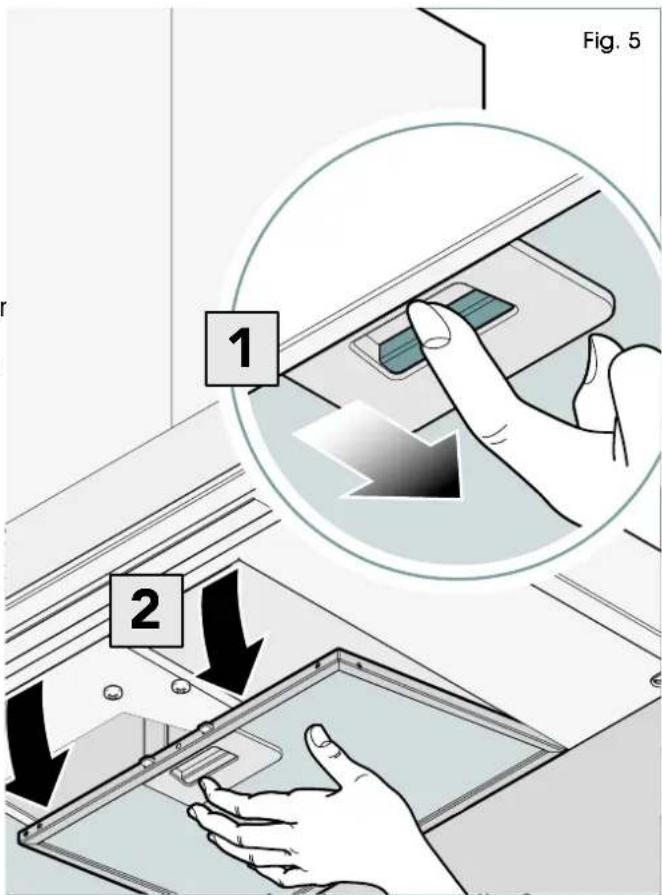

Pour le démontage, consulter Fig. 5

Filtres à charbon ACTIF

Les filtres à charbon actif peuvent durer entre 3 et 4 mois, selon la façon dont ils sont utilisés par tout un chacun. Ces filtres ne sont pas lavables et ne peuvent pas être régénérés. Une fois qu'ils sont abîmés, il faut les remplacer. Des environnements humides, une température élevée, des filtres anti-graisse souillés ou l'utilisation d'une table de cuisson à induction pourraient entraîner une dégradation accélérée des filtres. Filtre fixe à la soufflante, il doit être tourné dans le sens antihoraire pour être retiré.

Pour les instructions sur le retrait des filtres à charbon et des filtres anti-graisse, voir Fig. 6

Les hottes de recirculation internes ne doivent être utilisées qu’avec des filtres à charbon actif installés.

Pendant les périodes d'inactivité, observer les précautions suivantes:

• débrancher l'appareil du secteur;
• De préférence, passer sur toutes les surfaces en acier inoxydable un chiffon humidifié avec de l'huile de vaseline.

Lors de la première réutilisation:

• effectuer un nettoyage soigneux de l'appareil;
• débrancher l'appareil du secteur.

Maintenance ordinaire

Remplacement du projecteur / barre de LED

Assurez-vous toujours que l'appareil est déconnecté du réseau

Procedure desuivre

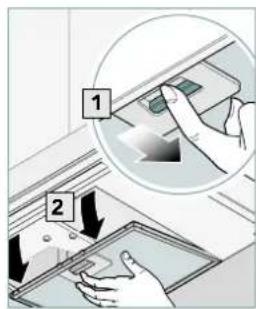

1-2. Retirez les filtres métalliques

3/a. Poussez le projecteur de l'intérieur vers l'extérieur

3/b. Appuyez sur les languettes et poussez la barre LED vers l'extérieur

1. Déconnectez et remplacez tout le projecteur

Avertissements importants pour la sécurité

AVERTISSEMENT: Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un fil d'évacuation au courant électrique. Cet appareil est équipé d'un cordon avec un câble de mise à la terre avec une fiche de terre.

AVERTISSEMENT: Une mise à la terre incorrecte peut entraîner un risque de choc électrique. Consultez un Electricien qualifié si vous ne comprendez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes quant à la qualité de mise à la terre.

N'utilisez pas de rallonge. Si le cordon d'alimentation est trop court, faites installer une prise près de l'appareil par un electricien qualifié.

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT: POUR FOURNIR UNE PROTECTION CONTRE LES CHOCS ÉLECTRIQUES, BRANCHÉZ UNIQUÉMENT À DES PRISES CORRECTEMENT MISES À LA TERRE

AVERTISSEMENT: il doit y avoir une ventilation adéquate de la pièce lorsque la hotte de cuisine est utilisée en même temps que des appareils à gaz ou à autres combustibles (non applicable aux appareils qui ne rejettent que l'air dans la pièce).

Les détails concernant la méthode et la fréquence du nettoyage. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions;

AVERTISSEMENT: les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

AVERTISSEMENT: Une mauvaise mise à la terre peut entraîner un risque de choc électrique.

Si le CORDON D'ALIMENTATION est endommagé, il doit être remplaçé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout risque.

Avant d'installer l'équipement, lire attentivement les consignes de sécurité page 6 et les indications page 14.

Avertissements importants pour la sécurité

Les opérations d'installation et d'entretien extraordinaire doivent être effectuées par un personnel qualifié et agréé par le fabricant, possédant une connaissance suffisante du produit et respectant la réglementation en vigueur dans le pays d'utilisation concernant les installations et la sécurité au travail.

Avant d'installer l'appareil

• Vérifier que les installations sont conformes aux réglementations en vigueur dans le pays d'utilisation;
• Tout toujours comparer les données de l'installation et celles de l'appareil indiquées sur la plaque signalétique;
• Vérifier que chaque partie fonctionne et est intacte : si des anomalies sont constatées, ne pas procéder à l'installation et contacter le revendeur.
• Débrancher l'alimentation électrique de l'appareil.
• Les interventions, altérations ou modifications non expressément approuvées, qui ne respectent pas ce qui est indiqué dans ce livre, annuleront la garantie et peuvent entraîner un danger immédiat ou des situations dangereuses qui pourrait causer des blessures ou la mort.
• Lors du montage de l'appareil, les personnes non chargées de l'installation ne doivent pas passer ou stationner à proximité de la zone de travail.
• Le matériel d'emballage, étant potentiellement dangereux, doit être gardé hors de portée des enfants et des animaux et éliminé conformément aux règles en vigueur dans le pays d'utilisation.
• Pendant l'installation, toujours utiliser des équipements de protection individuelle (chaussures de sécurité, par exemple) et adopter une conduite prudente et correcte.
• Le kit de fixation (vis et chevilles) fourni avec la hotte ne peut être utilisé que sur les murs en maçonnerie : en cas d'installation sur des murs en différents matériaux, évaluer les autres systèmes de fixation, en tenant compte de la résistance du mur et du poids de la hotte.
• Se rappeler que l'installation avec des systèmes de fixation autres que ceux fournis ou non conformes peut comporter des risques de nature électrique et de résistance mécanique.
• Ne pas installer la hotte à l'extérieur et ne pas l'exposer aux agents atmosphériques (pluie, vent, etc.).
• Ne pas modifier la structure électrique, mécanique et fonctionnelle de l'appareil.

Avertissements importants pour la sécurité

• La prise utilisée pour le raccordement électrique doit être facilement accessible lorsque l'appareil est installé : dans le cas contraire, prévoir un interrupteur général pour débrancher la hotte en cas de besoin.
• Le poids maximal des objets placés sur ou accrochés à la hotte ne doit pas dépasser 2 kg.
• L'air d'admission ne doit pas être évacué dans un conduit de fumée utilisé pour l’évacuation des fumées des appareils à gaz ou d'autres combustibles.
• Ne pas se suspendre à l'appareil et ne pas l'utiliser comme système d'accrochage pour d'autres objets ou meubles.
• Toutes les modifications au système électrique devront être effectuées par un electricien qualifié.
• Ne pas tenter d'effectuer seul les réparations ou les remplacements : les interventions effectuées par des personnes non compétentes et qualifiées peuvent causer des blessures même très graves aux personnes ou des dommages aux biens, non couverts par la garantie du fabricant.

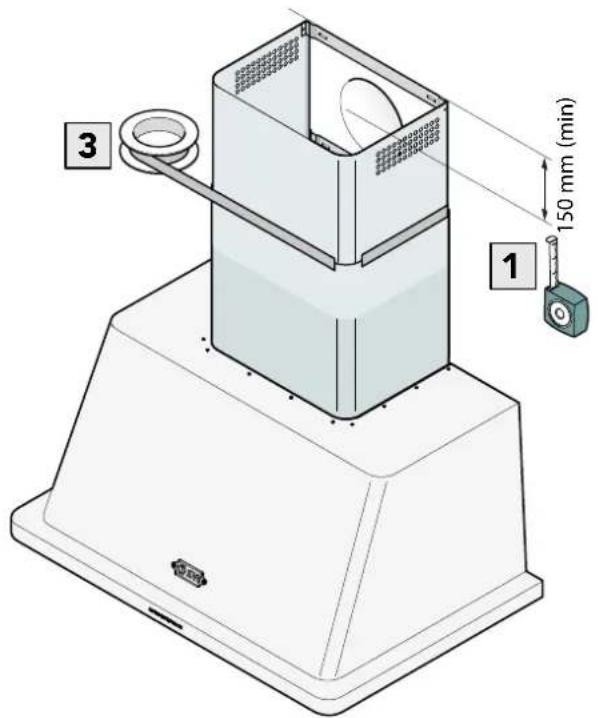

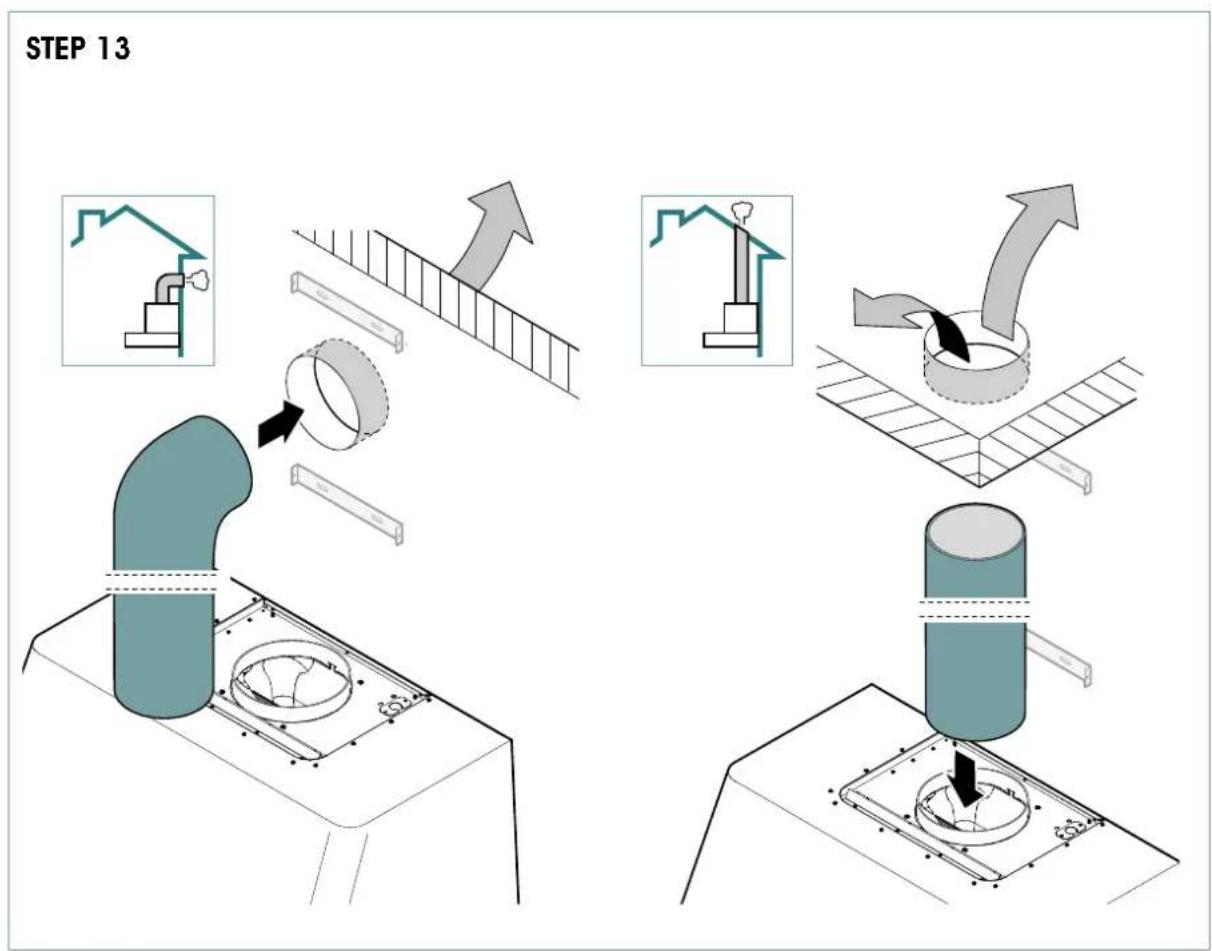

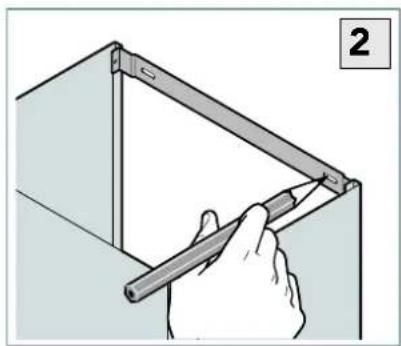

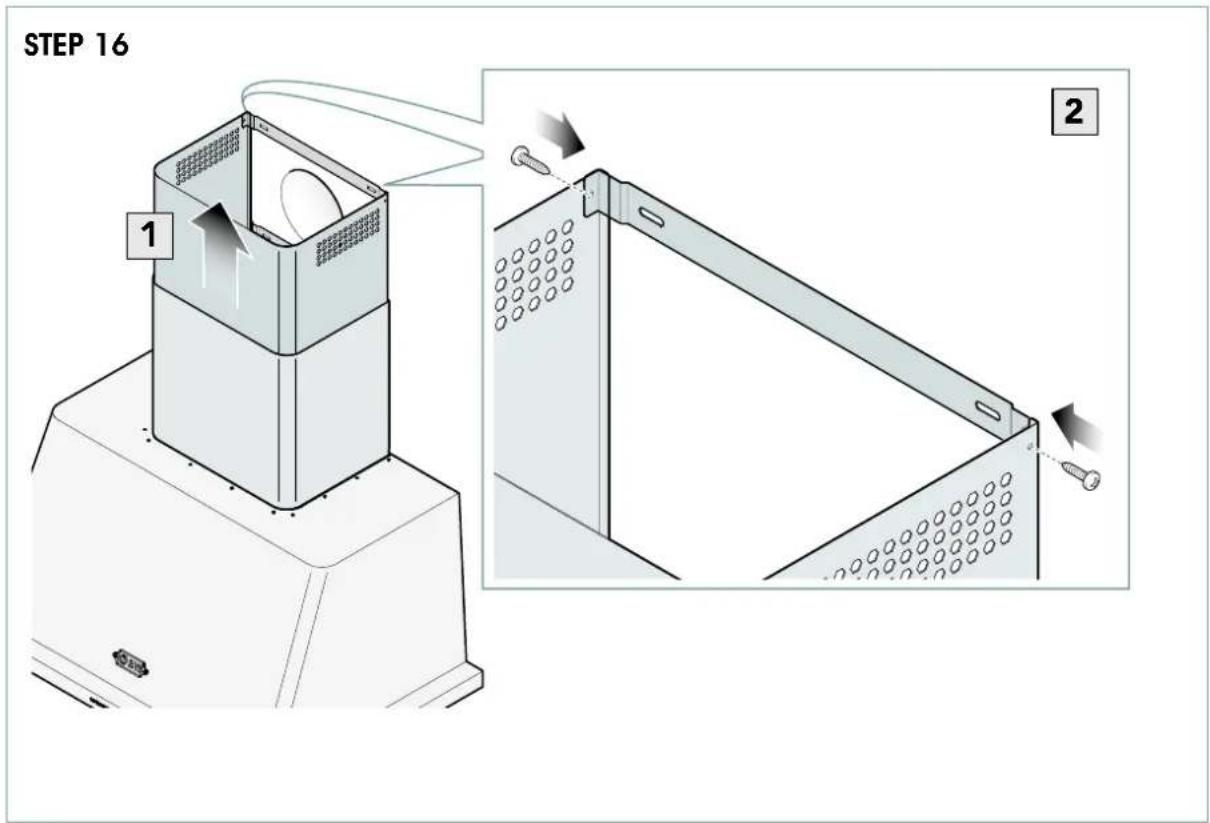

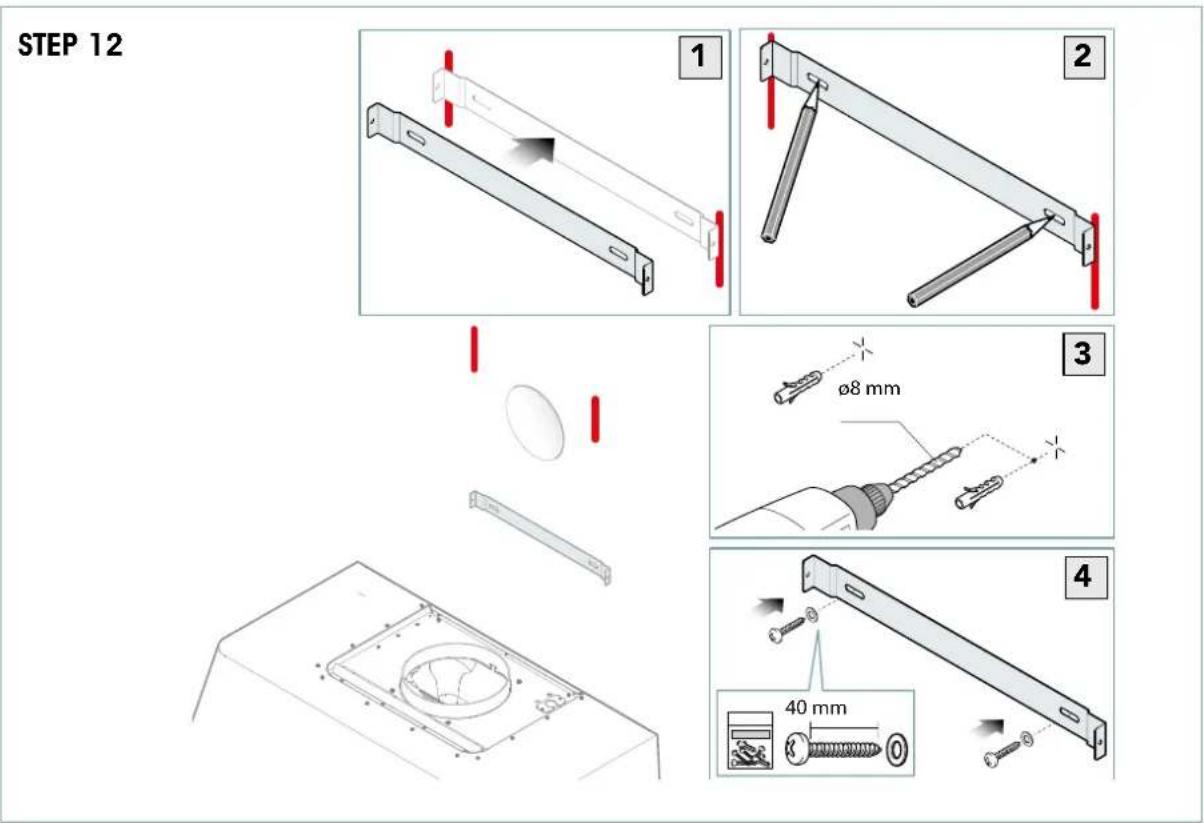

Installation

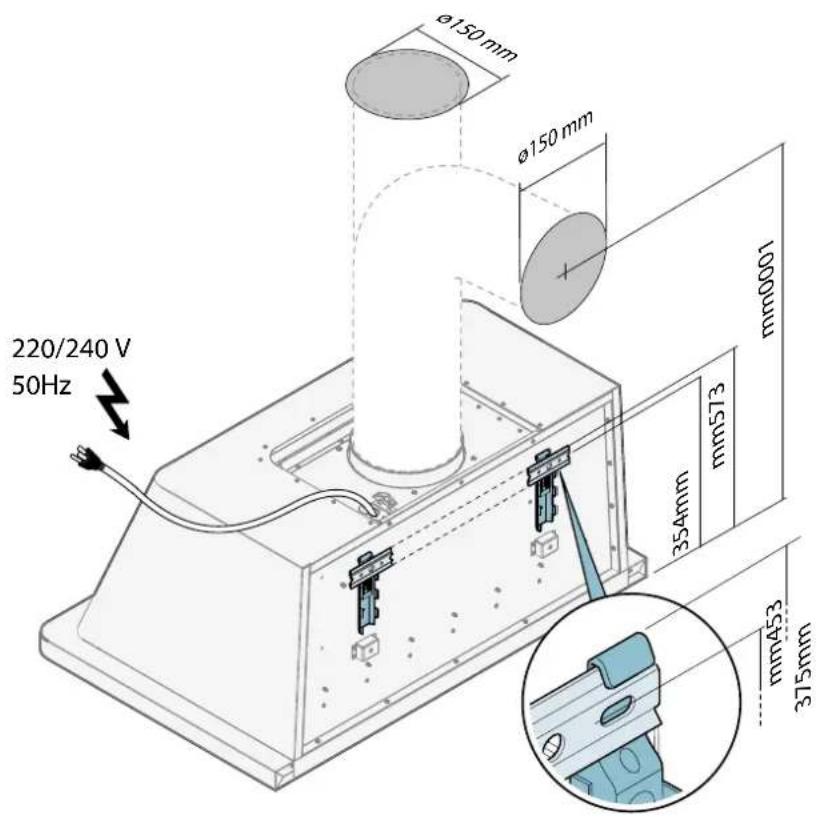

MOD.	Ø ETROU DE SORTIE (mm)	SUCCION (m3/h)
AM70	150	1000
AM76	150	1000
AM90	150	1000
AM100	150	1000
AM120	150	1000
AM150	150	1000

Outils nécessaires

CONTENU DE L'EMBALLAGE

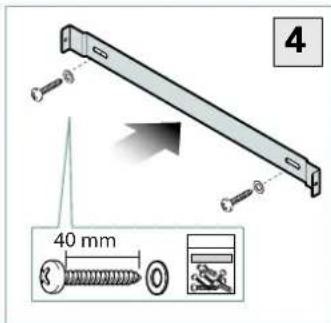

Le kit de fixation (vis et chevilles) fourni avec la hotte ne peut être utilisé que sur les murs en maçonnerie : en cas d'installation sur des murs en différents matériaux, évaluer les autres systèmes de fixation, en tenant compte de la résistance du mur et du poids de la hotte.

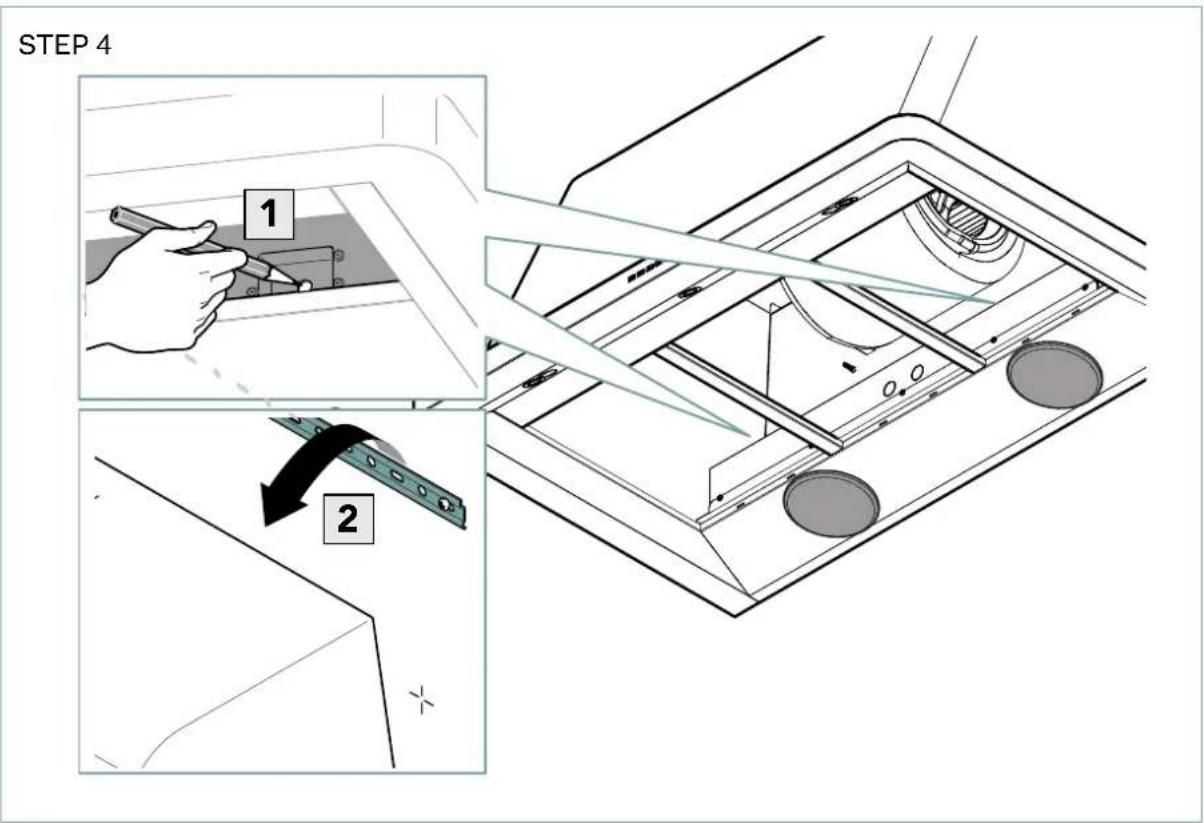

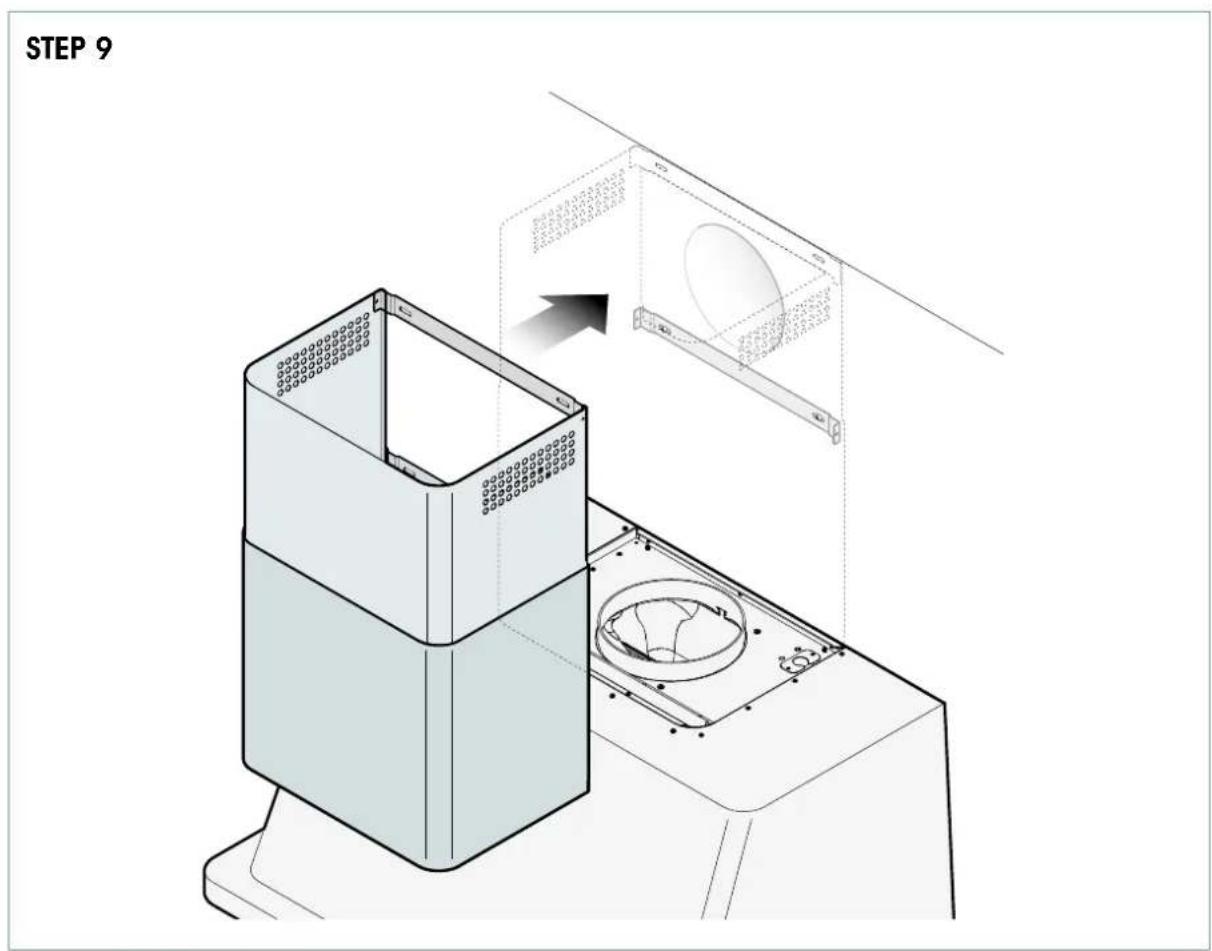

STEP1

STEP2

STEP3

STEP6

STEP7

STEP 10

STEP 11

STEP 14

STEP 15

Controle

Après avoir déballé l'appareil, vérifier que ce dernier est intact, en vérifier qu'il n'a pas été endommagé pendant le transport. En cas de dommage, relever les données de l'appareil présentes sur la plaque signalétique (Fig. 3.) et en informer rapidement le transporteur/fabricant.

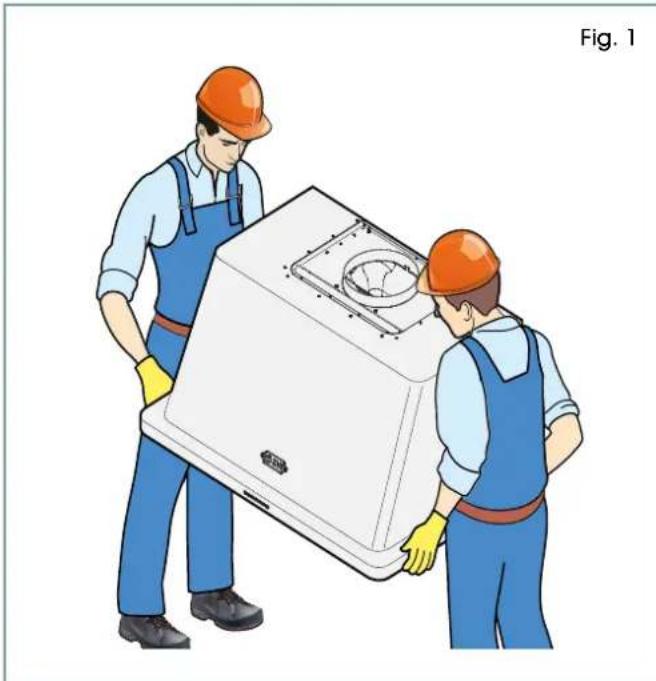

Transport

Le transport de l'appareil doit être effectué par deux personnes munies d'équipements de protection individuelle (Fig. 1). Déplacer l'appareil en prenant les précautions nécessaires pour ne pas l'endommager et ne pas blesser les personnes ou endommager les biens, en respectant les indications sur l'emballage.

Lors de la manipulation de l'appareil, il est recommandé d'utiliser des gants propres en coton pour éviter les traces de doigts.

Preparation

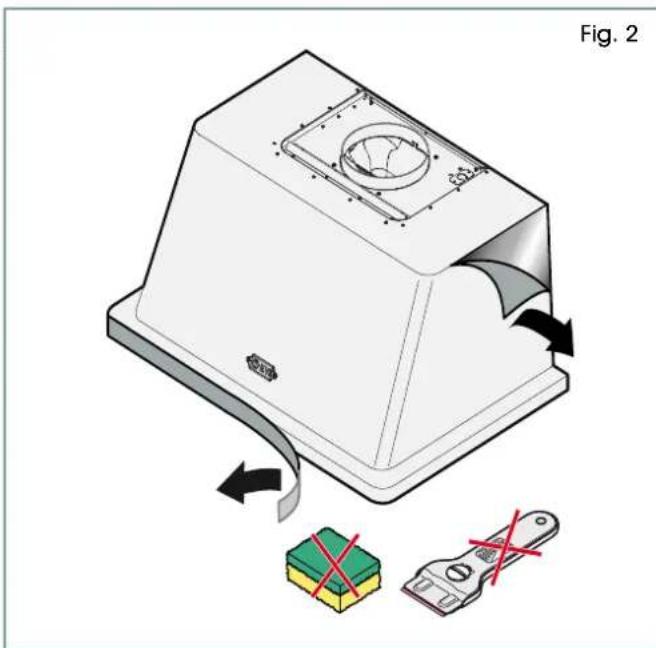

Retirer le film protecteur (Fig. 2.) : nettoyer les résidus de colle à l'eau savonneuse sans utiliser d'outils qui pourraient endommager les surfaces ou des nettoyants abrasifs ou acides.

Tous les composants de l'emballage et le film de protection doivent être éliminés conformément aux règlementations en vigueur dans le pays où l'appareil est utilisé. Il ne faut rien jeter dans la nature.

Les composants de l'emballage peuvent être potentiellement dangereux pour les enfants et les animaux.

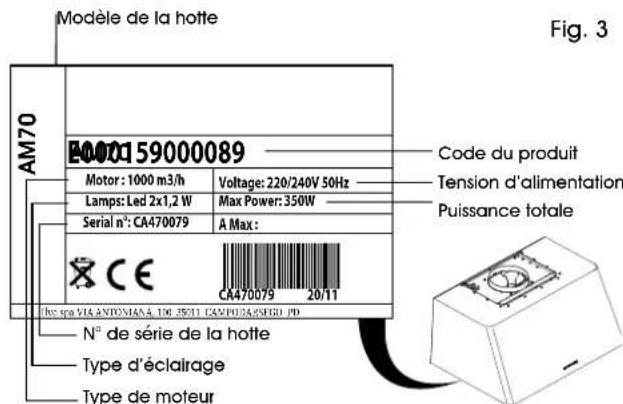

PLAQUE d'identification

La plaque signalétique est située à l'intérieur de la hotte (pour la voir, il faut enlever les filtres métalliques). Elle fournit des informations techniques importantes indispensables en cas de demande d'intervention pour un entretien ou une réparation de l'appareil : il est donc déconseillé de l'enlever, de l'endommager ou de la modifier. Le non-respect de ces règles peut entraîner des blessures ou la mort, annule la garantie et libère la société de toute responsabilité.

Positionnement

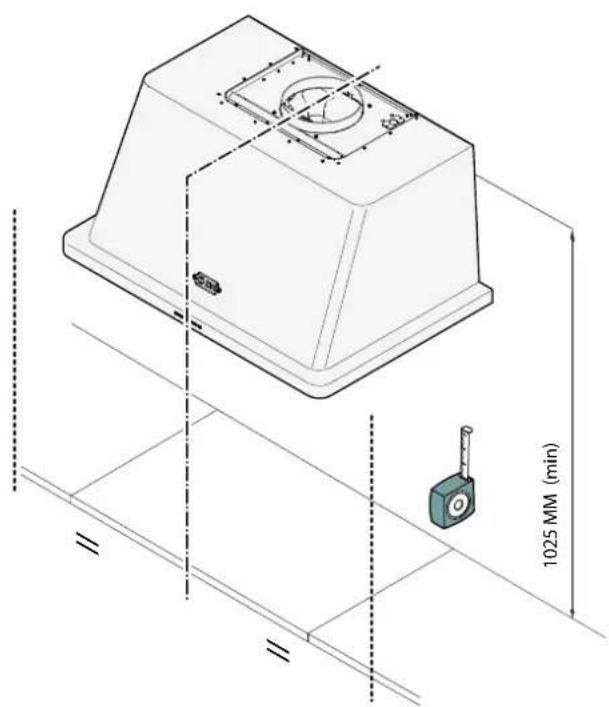

L'appareil doit être placé au-dessus et au centre de la table de cuisson à une distance minimale de 75 cm pour les modèles en 1lot, tandis que pour les modèles muraux, la hauteur minimale est de 65 cm, sauf lorsque les instructions de la table de cuisson au gaz prévoient une distance plus importante.

Le lieu d'installation doit:

• avoir une bonne ventilation et ne pas être exposé aux intempéries;
• avoir une température comprise entre +16° et +32°C et une humidité ne dépassant pas 60%, respecter les règlements en vigueur en matière de sécurité au travail et sur les installations, être consacré à la préparation des alimentés.

Pour une installation correcte, se référer aux dessins de la page 18 à 27.

L'appareil doit être installé afin de permettre un accès facile aux raccordements électriques. Il

n'est pas possible d'utiliser des rallonges ou des câbles pour rallonger le cordon d'alimentation : prendre en compte la position des prises pour monter l'appareil.

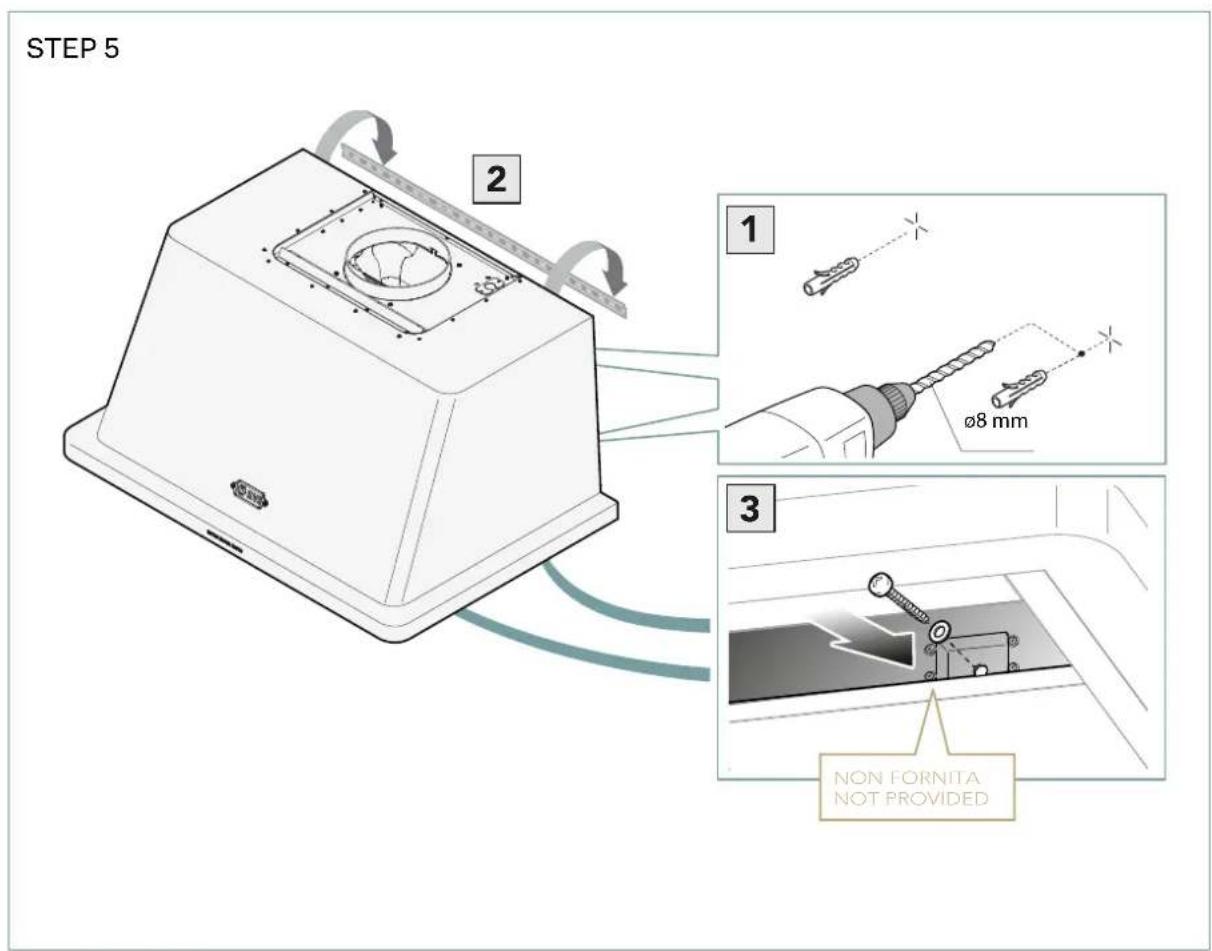

Le kit de fixation (vis et chevilles) fourni avec la hotte ne peut être utilisé que sur les murs en maçonnerie : en cas d'installation sur des murs

en différents matériaux, évaluer les autres systèmes de fixation, en tenant compte de la résistance du mur et du poids de la hotte.

Ne pas placer l'appareil près de matériaux ou de conteneurs en matériel inflammable (par exemple des cloisons, des bouteilles de gaz,

etc.) suite aux risques d'incendie.

Toutes les opérations d'installation, montage, raccordements électriques et entretien extraordinaire doivent être effectuées uniquement par un per

personnel qualifié et autorisé par le revendeur ou le fabricant, conformément aux règlementations en vigueur dans le pays d'utilisation et dans le respect de la règlementation relative aux installations et à la sécurité au travail.

Les installateurs de l'appareil doivent être adultes, responsables et expérimentés, sans déficiences physiques et en parfaites conditions psycho-physiques.

Lors de l'installation, la zone doit être libre de personnes et d'objets étrangers au montage.

Avant de commencer le montage, vérifier d'avoir tout l'équipement nécessaire et qu'il est en bon état.

Ranchement électrique

Seul le personnel qualifié (électricien) est autorisé à effectuer les branchements.

Le câble et les câblages internes de la hotte ne peuvent pas être remplacés ou modifiés.

Avant de brancher l'appareil sur le secteur:

• Livre toutes les recommandations de sécurité présentes dans les premières pages de ce livre;
• s'assurer que les installations électriques sont conformes aux réglementations en vigueur dans le pays d'installation;
• vérifier que les installations électriques existantes sont conformes à l'appareil à installer (relever les données sur la plaque signalétique).

Voir le chapitre «Plaque d'identification» à la page 28 pour en savoir plus sur la plaque signalétique.

Les appareils sont fournis avec le cordon d'alimentation déjà installé : brancher à ce dernier une fiche adaptée à la charge (elle doit être de type « normalisé »).

Se rappeler que :

• fil jaune-vert: relié à la terre;
• fil bleu: connecté au neutre;
• fil marron: connecté à la phase.

Toujours prévoir un dispositif qui permet une déconnexion possible. Le fil de terre ne doit pas être interrompu par le commutateur. Si le cordon

d'alimentation est endommagé, il doit être remplacé avec un autre ayant les mêmes caractéristiques par le fabricant, par son service d'assistance technique ou par une personne qualifiée afin d'éviter tout risque. Le fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées. Avant toute intervention à l'intérieur de la hotte, la débrancher du secteur.

Si le cordon d'alimentation est trop long, NE PAS l'enrouler sur lui-même. De plus, s'assurer qu'il n'est pas en contact avec des liquides, des

objets tranchants/chauds (température >70^) et des substances corrosives.

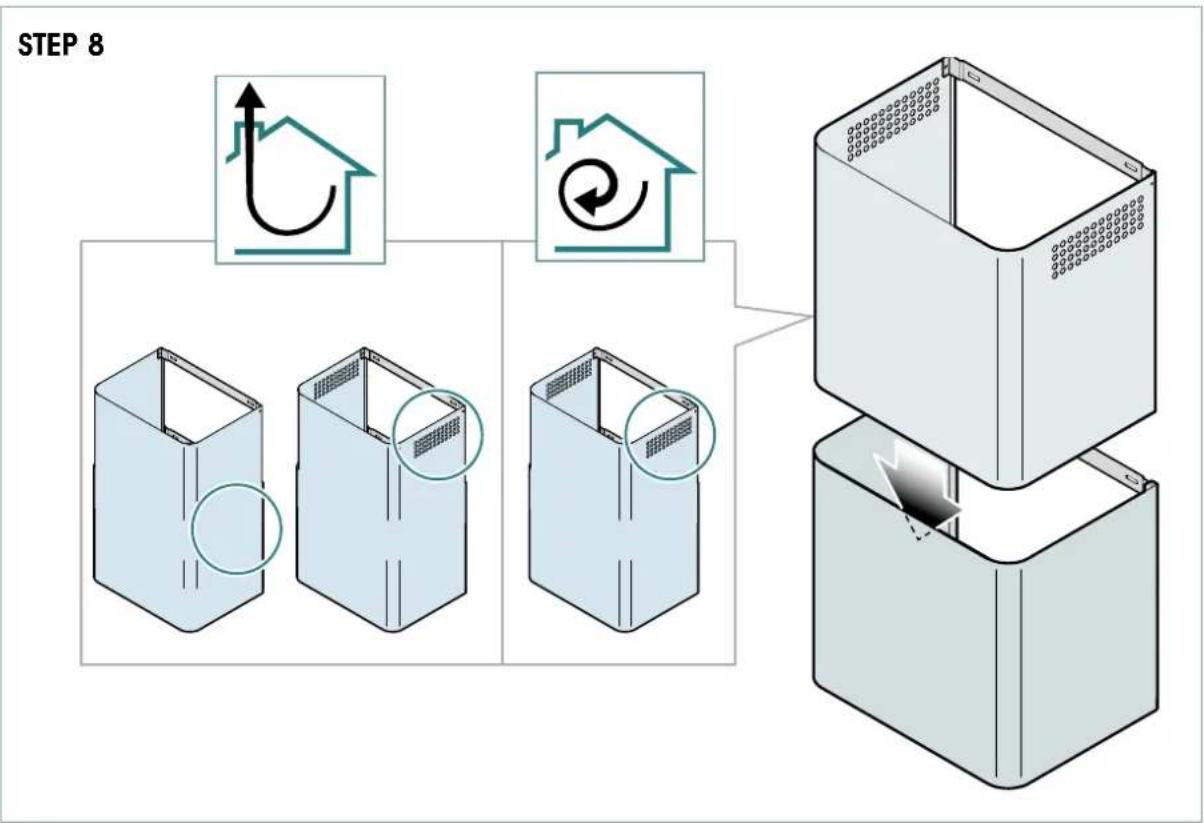

HOTTE en version à évacuation externe

Dans cette version, les fumées et les vapeurs sont véhiculées à l'extérieur par un conduit d'évacuation relié à un raccord qui se trouve en haut de l'appareil.

Le tuyau, dans les sections horizontales, doit avoir une légère inclination vers le haut pour véhiculer facilement l'air à l'extérieur de la pièce. De plus, si le tuyau de sortie des fumées traverse des pièces très froides (par exemple les greniers), nous recommandons de l'isoler pour éviter la formation d'eau de condensation en raison des changements de température.

Dans cette version, le filtre à charbon actif ne doit pas être monté.

Toutes les modifications du tuyau, les réductions soudaines de diamètre, les coudes peuvent affecter l'aspiration optimale de la hotte et le fonctionnement/duration du moteur et libèrent le fabricant de toute responsabilité.

Vérifier également que les cheminées sont en parfait état et qu'un édicule statique carré coupe-vent (béton) ou circulaire (métal) avec une section utile non inférieure à deux fois celle de la cheminée est installé au-dessus de la cheminée (normes UNI 7129:2015).

Se conformer à toutes les règlementations relatives à l'évacuation de l'air.

L'évacuation doit être à USAGE EXCLUSIF. La hotte ne doit pas être raccordée à des cheminées d'évacuation d'autres appareils (chaudières, eau, poêles, etc.).

HOTTE en version à recyclage interne

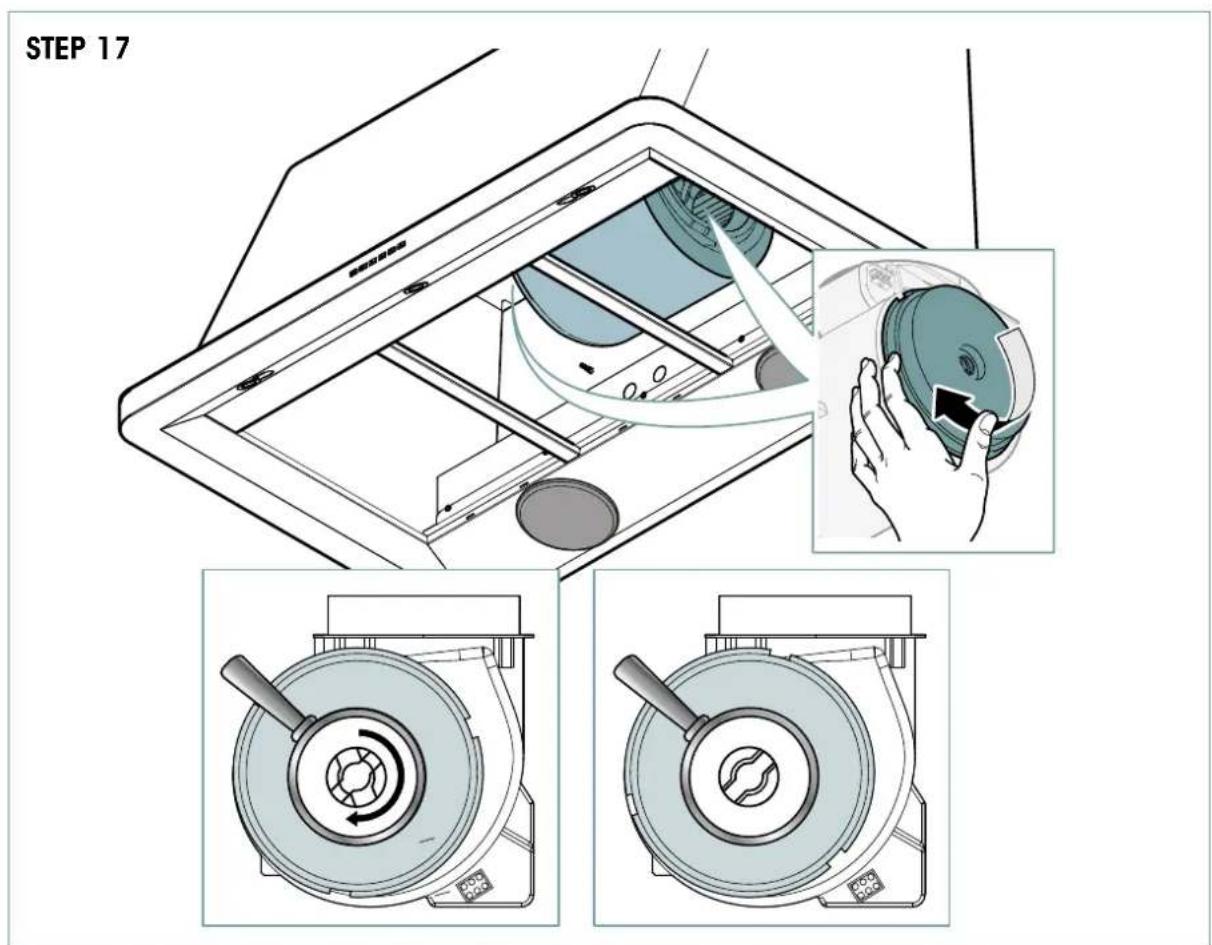

Dans cette version, l'air passe par le filtre à charbon actif pour la purification et est ensuite réintroduit dans la cuisine par les fentes de la rallonge supérieure. Dans cette version, le filtre à charbon actif doit TOUJOURS être monté.
