MODE D'EMPLOI LED32SCPX200H SCHNEIDER

Manuel d'utilisation TELEVISEUR LED 32”

Veuillez lire et conserver ces instructions1 Français Table des matières Instructions de sécurité importantes......................................................3

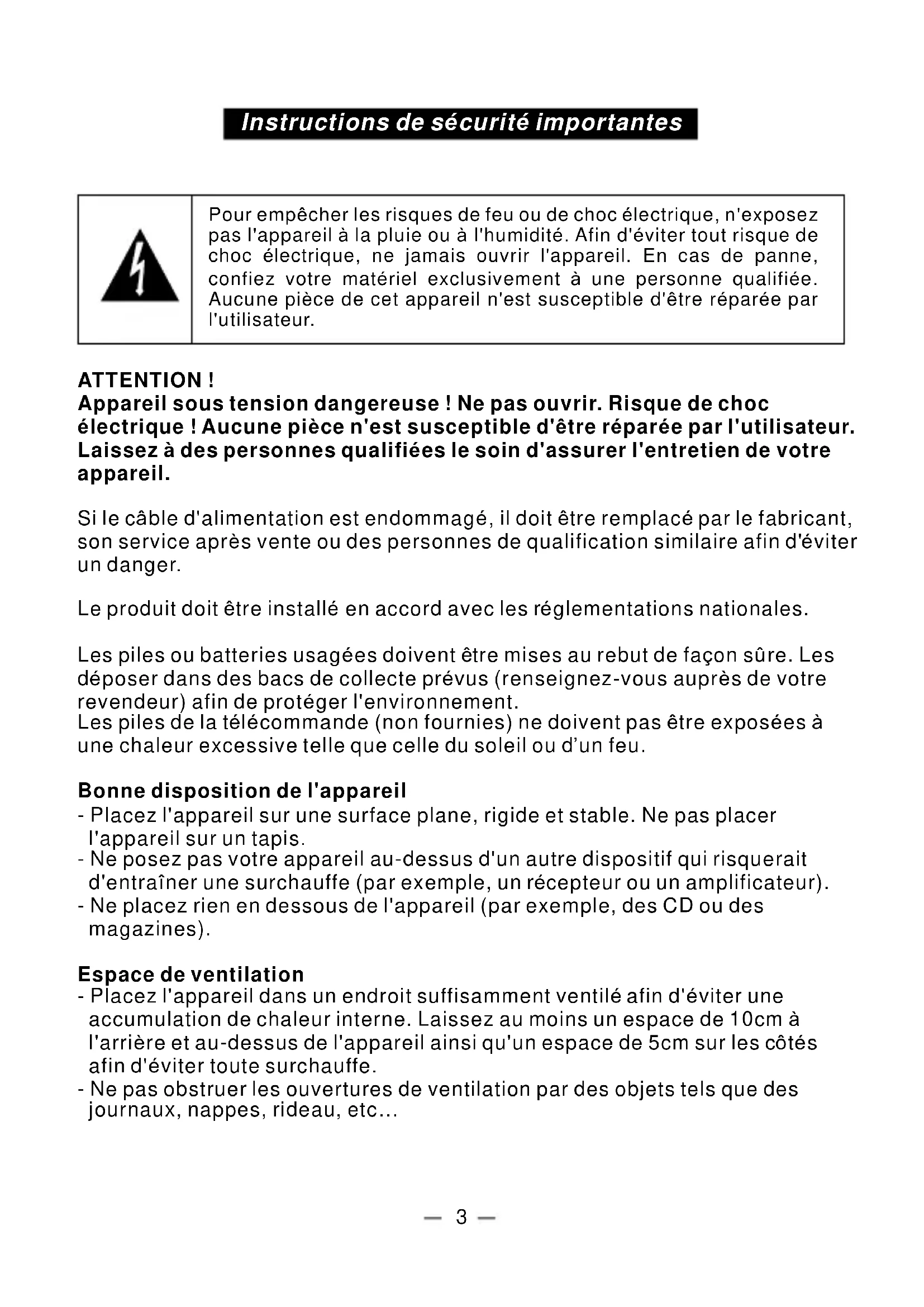

Getting Started Operations For ReferenceInstructions de sécurité importantes ATTENTION ! Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n'est susceptible d'être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Le produit doit être installé en accord avec les réglementations nationales. Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement. Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d’un feu. Bonne disposition de l'appareil - Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis. - Ne posez pas votre appareil au-dessus d'un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur). - Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines). Espace de ventilation - Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe. - Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc… Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n'est susceptible d'être réparée par l'utilisateur.

3- L'appareil ne doit pas être exposé à des égouttements d'eau ou des

éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. - Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées). - Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées - Veuillez débrancher le produit en cas de non-utilisation prolongée. - Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger. - Cet appareil doit être relié à un réseau électrique 230V ~ 50Hz. -La prise d’alimentation réseau est utilisée comme dispositif de déconnection, ainsi la prise d’alimentation doit demeurer aisément accessible après installation du produit. Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme: - L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur. - L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité. - S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée. - Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié. - Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble. - Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes. - Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées. Préservez l'appareil des températures élevées, de l'humidité, de l'eau et de la poussière. Alimentation électrique AVERTISSEMENT 4Mise en veille automatique Spécifications techniques : La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n’est enregistrée au bout de quatre heures, l’appareil entrera automatiquement en mode veille. Il vous suffit d’appuyer sur la touche Standby de la télécommande pour remettre l’appareil en fonctionnement. Catégorie : Télévision Poids net du produit : 4.4Kg Température de fonctionnement : 0~40 Système de réception TV: TNT

- Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive , relative aux déchets d'équipements électriques et électroniques (DEEE). - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. - En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. - Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition 2012/19/ UE du 4 juillet 2012 www.quefairedemesdechets.fr Pour en savoir plus :

Déclaration de conformité Ce téléviseur respecte les exigences essentielles et les autres dispositions relatives à la directive 2014/35/EU & 2014/30/EU et de la directive sur les équipements radio (RED) 2014/53/EU qui est entrée en vigueur le 12 juin 2016. La déclaration de conformité est disponible sur: http://www.schneiderconsumer.comPanneau de commandes Unité principale Présentation du produit Accessoires Félicitations ! Vous avez choisi un téléviseur LED haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel. Manuel d'utilisation x1 Télécommande x1

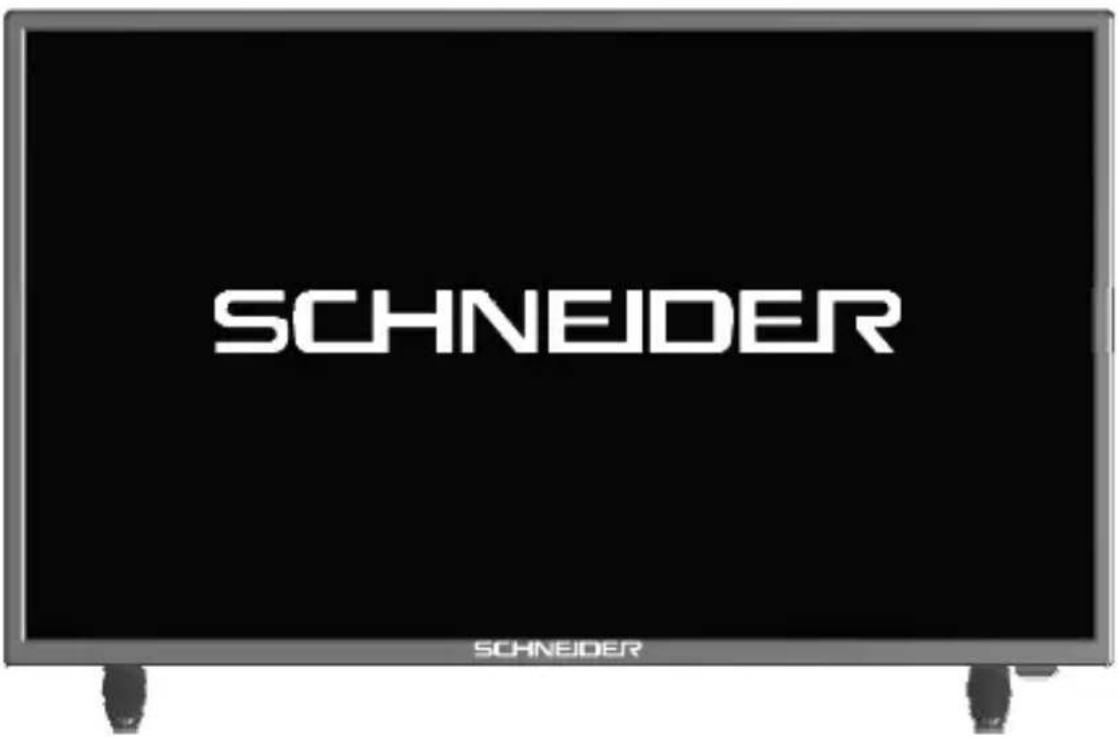

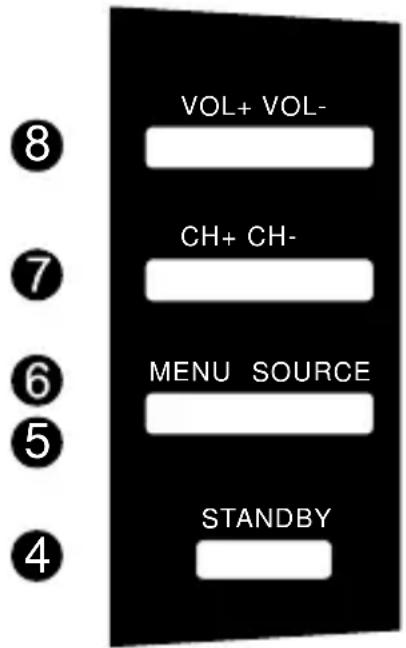

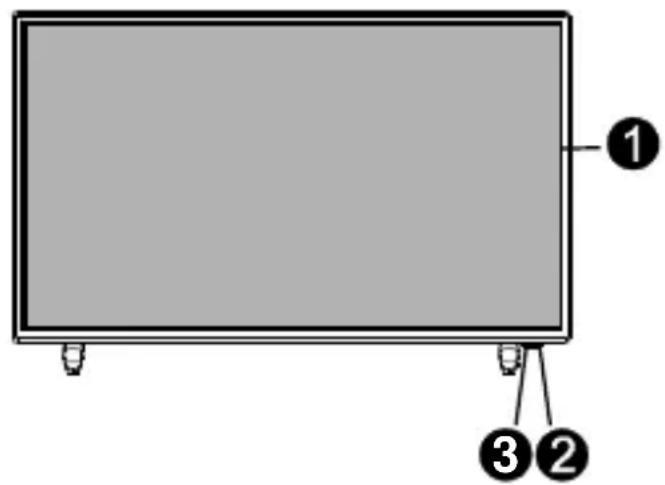

1Ecran LED 2Indicateur de veille 3Capteur de télécommande 4S: 5SOURCE: 6MENU: 7Channel +/- : 8Volume +/-

Permet d'allumer le téléviseur ou le mettre en mode de veille. Permet de sélectionner la source d'entrée. Permet d'accéder au menu principal et d'en sortir. Pour passer à la chaîne suivante ou précédente. :Augmente ou diminue le volume sonore. TANDBY Présentation des touches

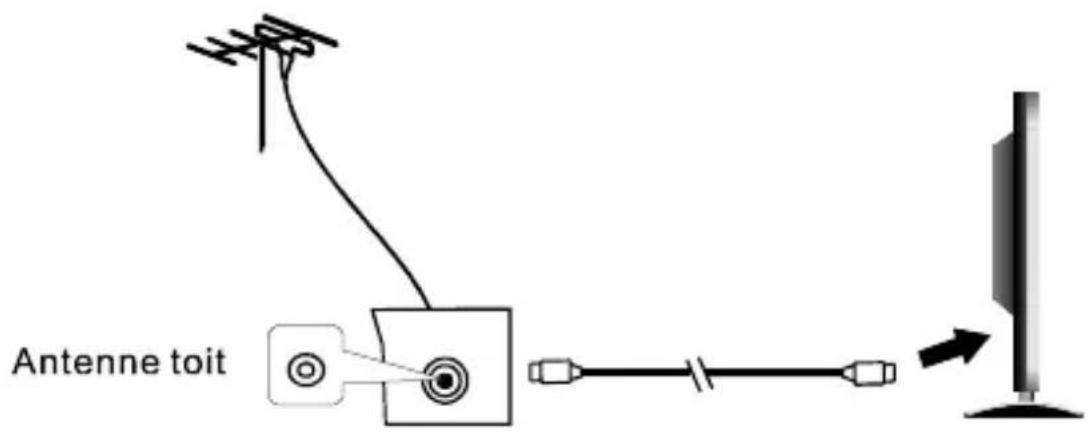

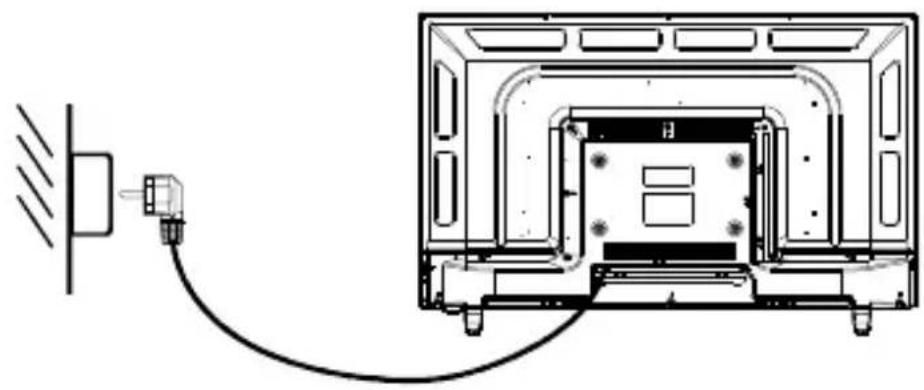

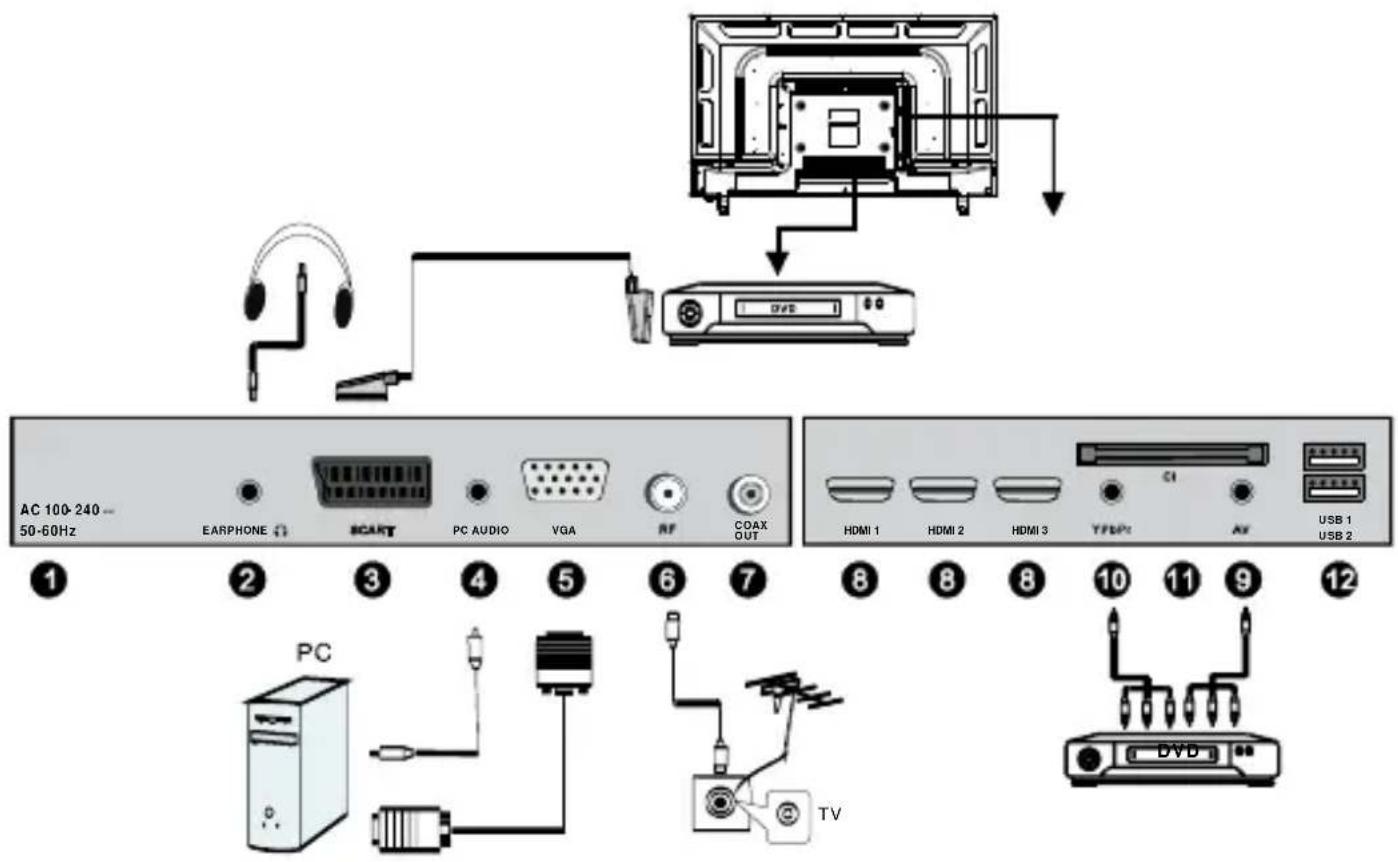

MENU SOURCE STANDBY 3Raccordement Connexion à l'alimentation Connexion de l’appareil à votre antenne toit antenne 1.En mode de veille, aucune image ne s’affiche à l’écran et l’indicateur de veille s’allume en rouge. 2.Appuyez sur la touche de la télécommande pour mettre le téléviseur en marche. L’indicateur de veille s’allumera en bleu. « STANDBY» 7Connexion de l’appareil à différents équipements externes

Entrée péritel. Entrée audio PC. Cette prise peut être connectée à votre ordinateur par un câble VGA 15 broches. Terminal TV numérique ou antenne / TV en circuit fermé. Sortie de son numérique. Interface multimédia haute définition. (Remarque: Les signaux vidéo compatible sont 480P/576P/720P/1080i/1080P) Connexion possible au raccordement vidéo ou RCA gauche/droit de n'importe quelle source vidéo. Entrée pour les cartes CI (Common interface) Il prend en charge les fichiers au format *.jpg,*.bmp, *.mp3 ainsi que les fichiers *.dat, *.vob, *.ts, et les fichiers vidéo aux formats *.mpg, *.avi , *.mkv, et *.mp4. 10YPbPr IN: . Terminal d'entrée composante et vidéo gauche/droit. AC100240 50-60Hz

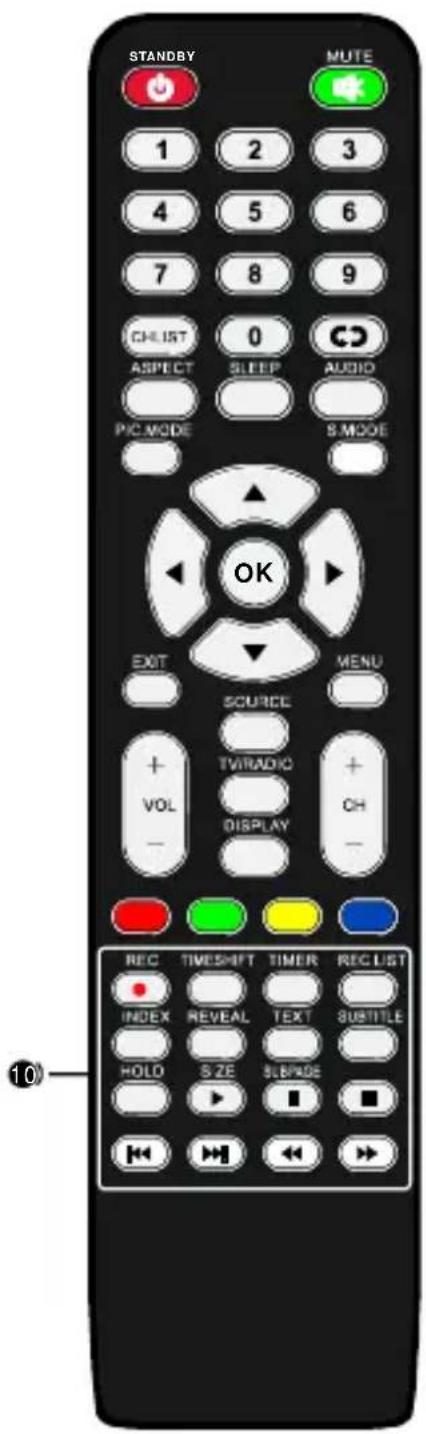

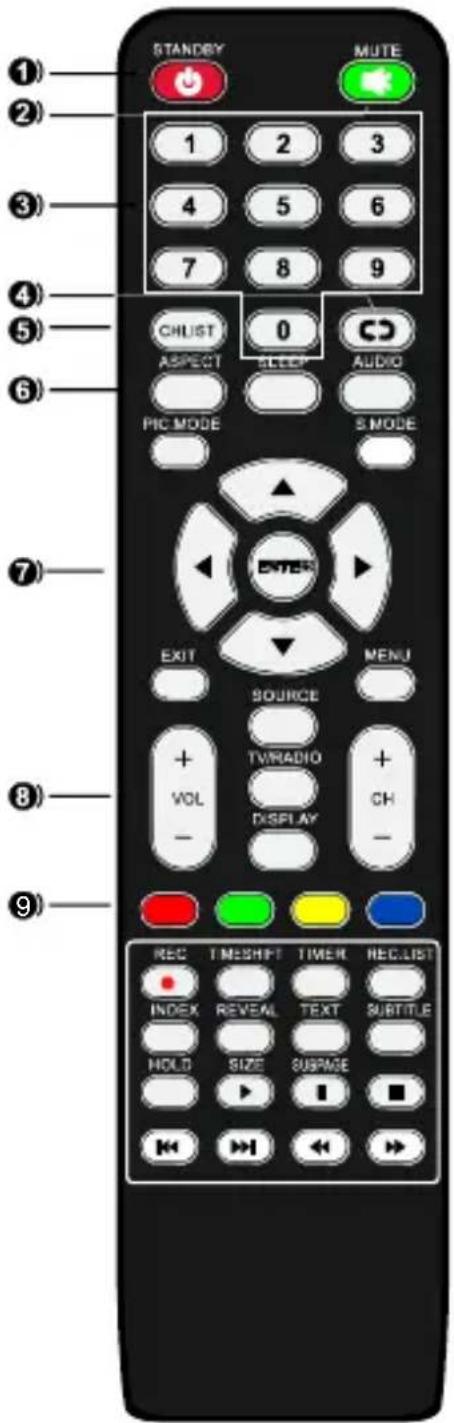

OK : EXIT : MENU : 8VOL +/- : CH +/- SOURCE : TV/RADIO : DISPLAY : 9.Touches de couleur :

Permet d'allumer le téléviseur et le mettre en mode de veille. Coupe et rétablit le son. Pour entrer le numéro de chaine. Affiche la dernière chaîne visionnée. Affiche la liste de chaînes. Permet de faire un zoom sur l'image. Pour entrer en mode veille. Permet de sélectionner la piste audio. Permet de sélectionner le mode d'image directement. Permet de sélectionner le mode sonore directement. /◄► Touche de navigation. Pour confirmer une sélection dans les menus. quitter le menu. Affiche le menu principal. Augmente et diminue le volume sonore. Affiche la chaîne suivante ou précédente. Permet de sélectionner la source d'entrée. Permute entre la TNT et radio (En France, il n'y a pas de radios sur les fréquences TNT). affiche les informations du téléviseur. Touches utilisées pour naviguer dans le menu de configuration.

Préparer la télécommande Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-).(Piles non fournies) 10.REC (en mode TNT) : TIMESHIFT (en mode TNT): TIMER (en mode TNT): REC.LIST : INDEX : REVEAL : TEXT : SUBTITLE : HOLD : SIZE : SUBPAGE : Pour démarrer un enregistrement immédiat de la chaine TNT en cours sur le support USB. Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue. Pour afficher le menu du programmateur afin de planifier un enregistrement. Affiche la liste des enregistrements. Pour revenir à l'index en mode télétexte. Permet d'afficher les caractères caches. Affiche le télétexte à l'écran. Pour activer et désactiver le sous-titre. Pour maintenir la page actuelle à l'écran en mode télétexte; Permet de changer la taille de la page en cours; Pour afficher la deuxième page en mode télétexte :Pour lancer la lecture. :Pour interrompre la lecture. :Pour mettre la lecture à l'arrêt. / :Pour faire un retour/avance rapide. / :Pour accéder à la piste ou au chapitre précèdent/suivant. Télécommande STANDBY

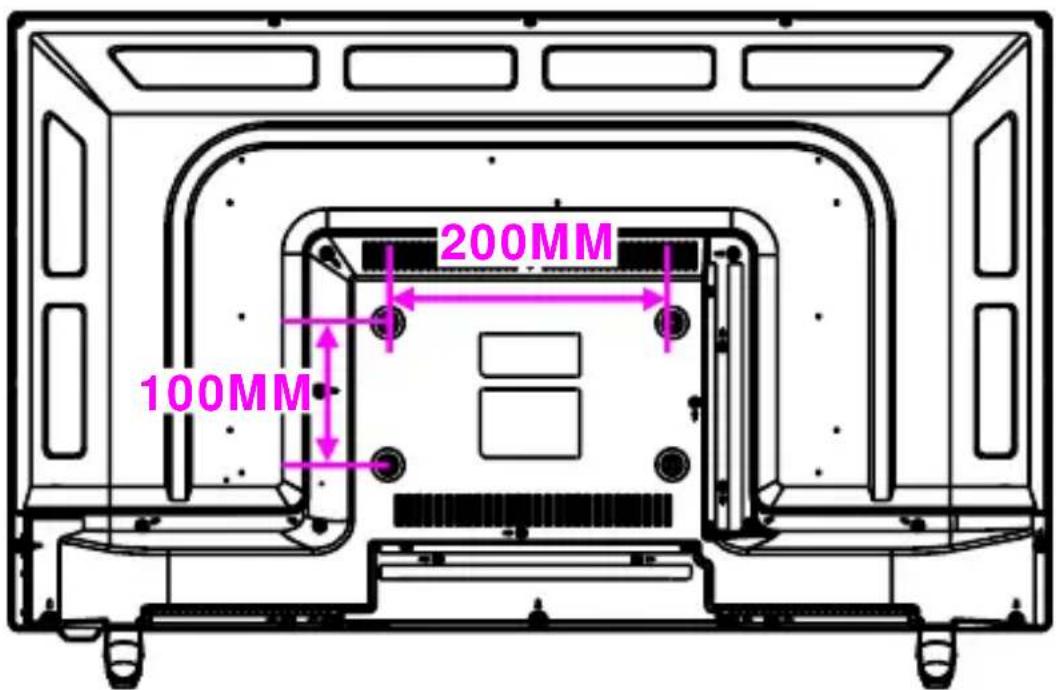

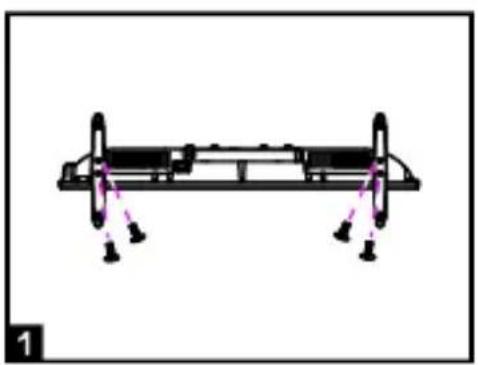

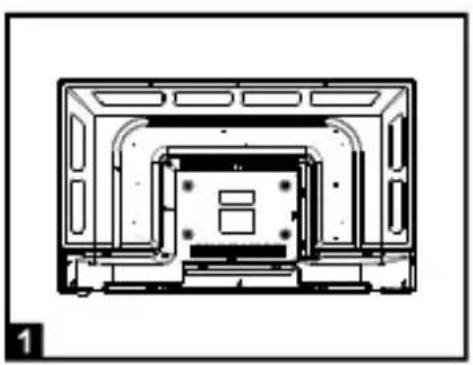

10Montage du socle ou démontage du socle Montage du socle Démontage du socle 11Montage sur un support mural Utiliser 4 vis de type M6*10mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit. Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural. Le téléviseur doit être débranché pendant l'installation. Referez-vous aux instructions de montage fournies avec le support de fixation.

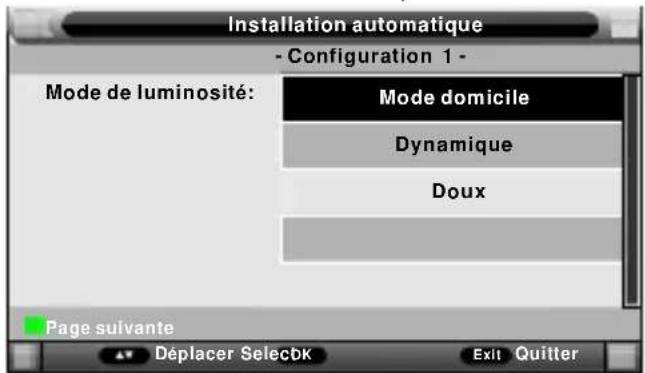

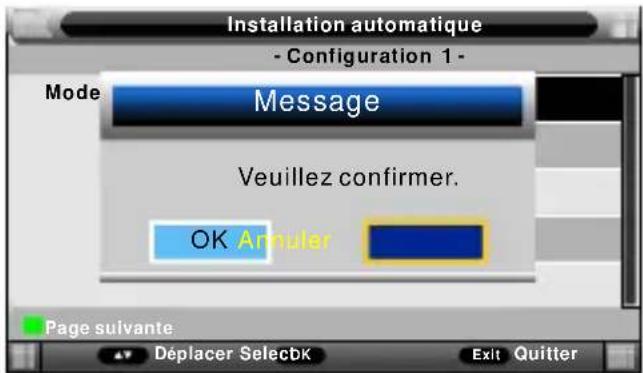

200MM 100MMMode de luminosité: Installation automatique Page suivante Mode domicile Dynamique Doux - Configuration1 - Déplacer Select QuitterExit Mode de luminosité: Installation automatique Page suivante Mode domicile Dynamique Doux - Configuration1 - Déplacer Select QuitterExit Message Veuillez confirmer. OK Annuler Lorsque vous allumez le téléviseur pour la première fois, le guide d'installation vous demandera de faire une recherche des chaînes. Recherche des chaînes TNT et analogiques Première étape

Le premier écran vous demande d'abord de choisir le type de luminosité de l'écran souhaité. Choisissez par exemple « Mode domicile » afin de sélectionner le mode par défaut. Vous aurez la possibilité de changer de mode plus tard en retournant dans le menu paramètres du téléviseur. Appuyez sur ou la touche verte pour continuer. Deuxième étape

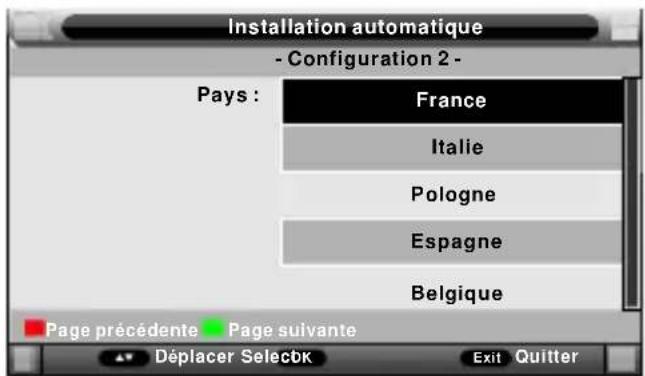

Sélectionnez le pays de réception. Appuyez sur la touche rouge pour retourner à l'étape précédente. Appuyez sur ou la touche Verte pour continuer. Troisième étape

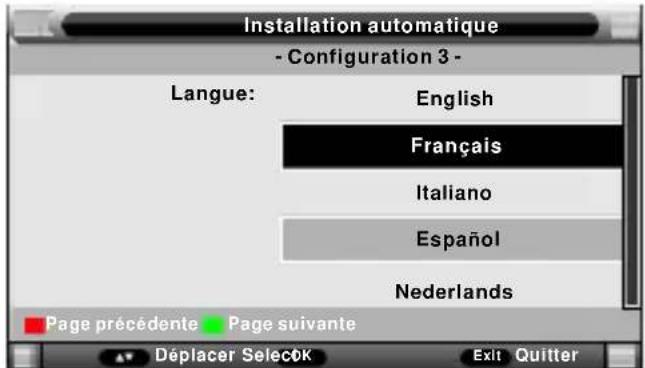

Sélectionnez la langue de l'appareil. Appuyez sur la touche rouge pour retourner à l'étape précédente. Appuyez sur ou la touche Verte pour continuer. Langue: Installation automatique - Configuration 3 - English Italiano Español Nederlands Français Déplacer Select QuitterExit Page prcdent éé e Page suivante Pays : Installation automatique Page prcdentéé e - Configuration 2 - Page suivante Déplacer Select QuitterExit France Italie Pologne Espagne Belgique 13Le téléviseur est programmé pour s'éteindre au bout de 4 heures sans utilisation de la télécommande. Installation automatique - Configuration 4 - Mise en arrêt auto: 1 heure 2 heures 4 heures La quatrième étape Sélectionnez le mode d’arrêt automatique de l’appareil. Appuyez sur la touche rouge pour retourner à l'étape précédente. Appuyez sur ou la touche Verte pour continuer.OK Installation automatique Page précédenete - Configuration 5 - TNT Tout Analogique Recherche automatique Installation automatique

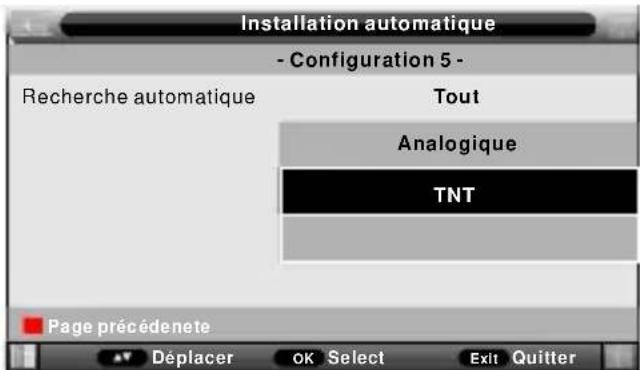

Quitter Exit Chaînes Analogique trouvées: Chaînes TNT trouvées: Stations radio trouvées: Appuyez ensuite sur la touche Verte pour lancer la recherche automatique des chaînes. Déplacer Select

Quitter Exit Page prcdent éé ee Page suivante Déplacer Select

EXIT - Appuyez sur la touche "" de la télécommande pour accéder au menu OSD. - Utilisez les touches ◄/► pour sélectionner le sous-menu. - Appuyez sur la touche pour accéder au sous-menu et régler les paramètres. - Utilisez les touches pour déplacer la barre de sélection, - Utilisez les touches ◄/► pour régler la valeur de l'élément sélectionné. - Appuyez sur la touche "" pour retourner au menu précédent. - Appuyez sur la touche "" pour confirmer. - Appuyez sur la touche pour quitter le menu.

Entrée STANDBY SOURCE Appuyez sur la touche pour allumer le téléviseur. Ensuite, appuyez sur la touche pour sélectionner la source vidéo (comme la TNT, la prise USB etc).

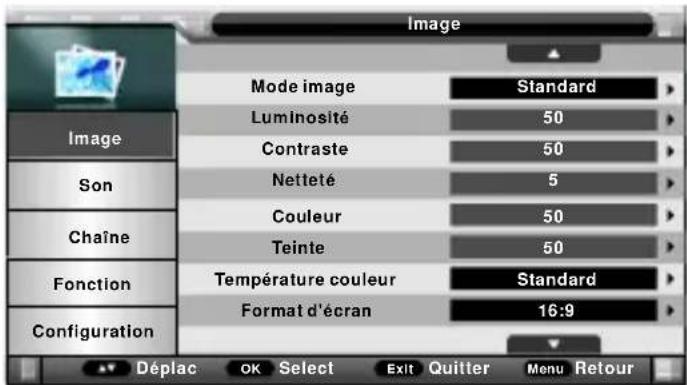

""Menu Image Mode image Luminosité Contraste Netteté Couleur Teinte Température couleur Format d'écran Réduction du bruit Sélectionnez le mode souhaité : dynamique, standard, doux ou défini par l'utilisateur. Réglez la luminosité de l’écran entre 0 et 100. Ajustez le niveau de contraste entre 0 et 100. Ajustez la netteté de l’image entre 0 et 100. REMARQUE : Vous pouvez accéder aux réglages de luminosité, contraste, couleur et netteté uniquement en mode image personnalisé. Réglez la saturation des couleurs entre 0 et 100. Cette option vous permet de régler la tonalité de la couleur pour le mode NTSC. Sélectionnez la température de couleur souhaitée pour optimiser le visionnage. Les options disponibles sont : standard, frais et chaud. Vous avez la possibilité de sélectionner le mode d'affichage parmi Panorama, 16:9, 4:3, Just scan, Zoom 1 et Zoom 2. Cette fonction permet d'éliminer le bruit de l'image vidéo afin d'obtenir une meilleure qualité image. Sélectionnez l'option souhaitée : désactivé, bas, moyen ou haut. Mode image Luminosité Contraste Netteté Couleur Teinte Température couleur Format d'écran Image Standard

Standard 16:9 Image Son Chaîne Fonction Configuration Déplac Select

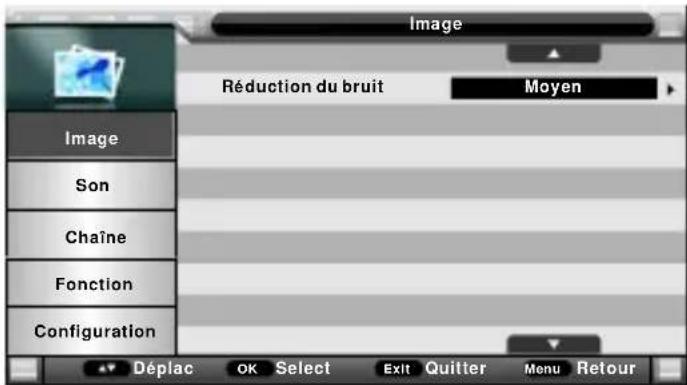

Retour Menu Quitter Exit Réduction du bruit Image Moyen Image Son Chaîne Fonction Configuration Déplac Select

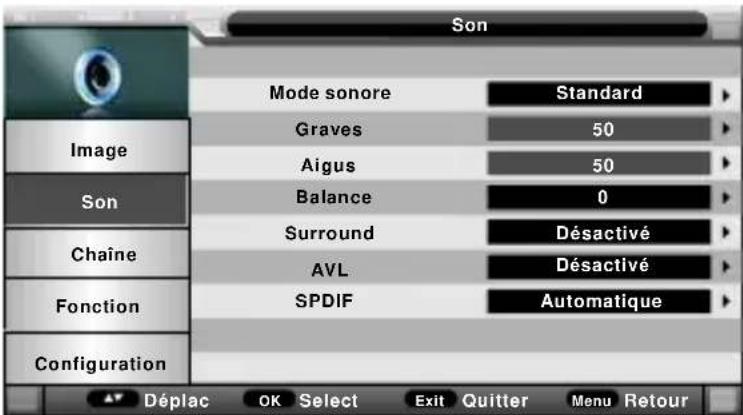

Retour Menu Quitter Exit 15Menu Audio Mode audio Graves Aigus Balance Son Surround Fonction CAV (contrôle automatique du volume) Mode SPDIF “ Mode SPDIF” Sélectionnez le mode souhaité : standard, vidéo, musique, dialogues, défini par l’utilisateur. Cette option vous permet de régler le niveau des sons graves entre 0 et 100. Cette option vous permet de régler le niveau des sons aigus entre 0 et 100. REMARQUE : Vous pouvez accéder aux réglages des graves et des aigus uniquement en mode sonore personnalisé Cette option vous permet de régler l’équilibrage de la sortie audio entre les haut-parleurs gauche et droit. Utilisez les touches et pour activer ou désactiver cette fonction. Cette fonction ajuste automatiquement le volume. Activez cette option pour que le niveau sonore soit réglé de façon automatique. L'option vous permet d’effectuer le réglage de la sortie audio coaxiale.

Désactivé Automatique Désactivé Déplac Select

Retour Menu Quitter Exit 16Déplacez le curseur pour sélectionner une chaîne puis appuyez sur les touches de couleur pour effectuer différentes fonctions : La touche Rouge vous permet de supprimer une chaîne. -Sélectionnez la chaîne à effacer puis appuyez sur la touche verte. Pour annuler l'effacement, appuyez une nouvelle fois sur la touche rouge. Appuyez ensuite sur la touche ou pour continuer. Si vous avez sélectionné des chaînes à supprimer, le message suivant s'affiche à l'écran : MENUOK Dé placer Renommer

Chaînes - Gestion des chaînes NonNom Chaîne

TF1 France 2 France 3 Supp Saut Permuter MENU Retour CH+- Page+- Menu Chaînes Gestion des chaînes

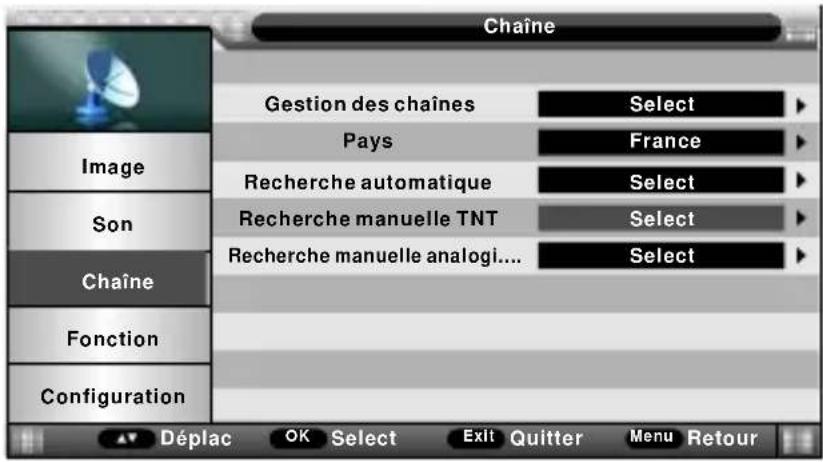

Dans le menu Chaînes, sélectionnez l'option “Gestion des chaînes ” puis appuyez sur la touche ou ► pour afficher le menu ci-dessous. Image Son Fonction Configuration Chaîne Chaîne Gestion des chaînes Pays Recherche automatique Recherche manuelle TNT Recherche manuelle analogi.... Select France Select Select Select Déplac Select

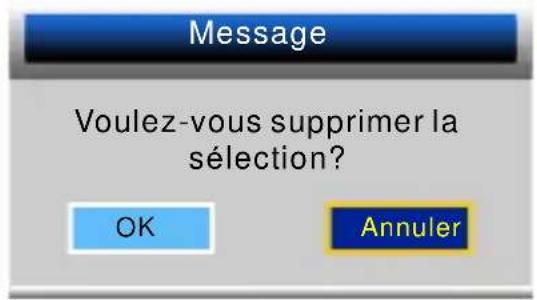

Retour Menu Quitter Exit 17Message Voulez-vous supprimer la sélection?

Annuler Sélectionnez « » et appuyez sur la touche pour confirmer l'effacement des chaînes. La touche Jaune vous permet de passer une chaîne. - Sélectionnez la chaîne à passer puis appuyez sur la touche jaune. Pour faire réapparaître une chaîne, sélectionnez-la et appuyez sur la touche jaune. La touche Bleue vous permet de changer la position d'une chaîne. - Pour déplacer une chaîne, sélectionnez-la puis appuyez sur la touche bleue. Ensuite mettez le curseur à la position souhaitée et appuyez sur la touche . La chaîne sera alors insérée dans la position choisie. OKOK

Pays Sélectionnez le pays de réception. Recherche automatique des chaînes

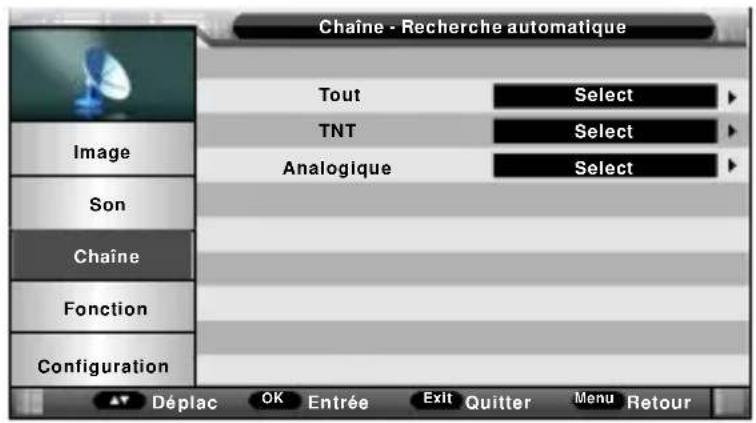

Dans le menu Chaînes, sélectionnez l'option « Recherche auto » puis appuyez sur la touche ou ► pour afficher le menu ci-dessous. Image Son Fonction Configuration Chaîne Chaîne - Recherche automatique Tout TNT Analogique Select Select Select Déplac Entrée

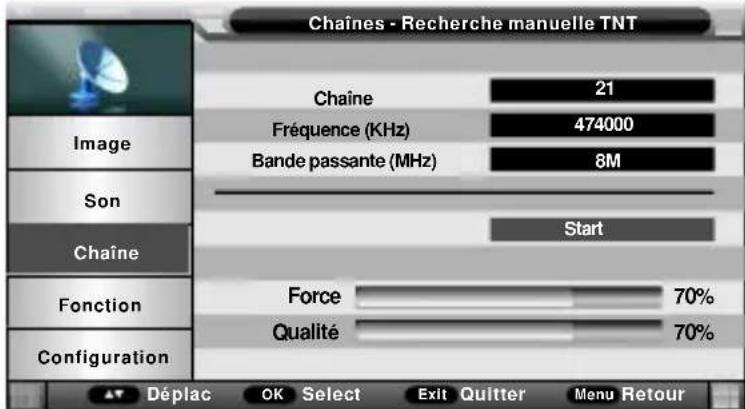

Retour Menu Quitter Exit 18Image Son Fonction Configuration Chaîne Chaînes - Recherche manuelle TNT Chaîne Fréquence (KHz) Bande passante (MHz) Force Qualité

Dans le menu Chaînes, sélectionnez l'option « Recherche manuelle TNT » puis appuyez sur la touche ou ► pour afficher le menu ci-dessous : Dé plac Select

RetourMenuQuitterExit Chaîne

Choisissez la chaîne souhaitée à l'aide des touches ►. Ensuite, déplacez le curseur sur« Lancer » et appuyez sur la touche pour démarrer la détection et l'installation des chaînes. L'appareil vous indiquera lorsque la recherche est terminée. Mode analogique : Sélectionnez « Analogique » pour rechercher toutes les chaînes analogiques du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur la touche « EXIT » (QUITTER).

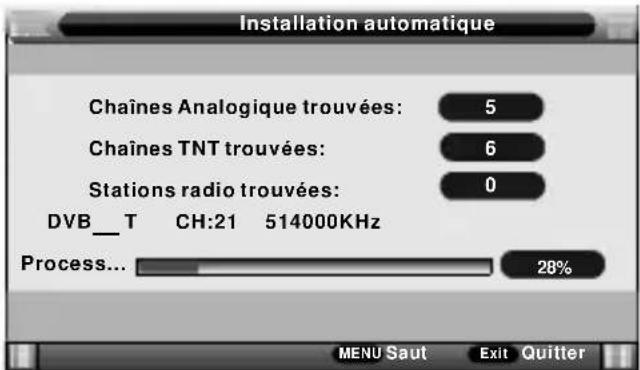

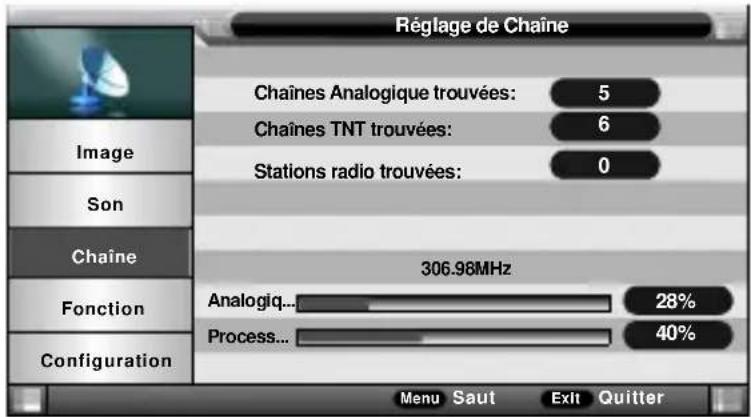

Image Son Fonction Configuration Chaîne Réglage de Chaîne Chaînes Analogique trouvées: Chaînes TNT trouvées: Stations radio trouvées:

28% QuitterExit 306.98MHz SautMenu 40% Analogiq... Process... Mode TNT et Analogique : Sélectionnez « Tout » afin d'effectuer une recherche automatique de toutes les chaînes TNT puis de toutes les chaînes analogiques du pays sélectionné. Pendant la recherche des chaînes TNT, appuyez sur la touche « EXIT » (QUITTER) pour passer directement à la recherche des chaînes analogiques. Durant la recherche des chaînes analogiques, appuyez sur la touche « EXIT » (QUITTER) pour quitter cette fonction. Mode numérique : Sélectionner « TNT » pour rechercher toutes les chaînes numériques TNT du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur la touche « EXIT » (QUITTER).Recherche Régl... Reto... Réglage fin Appuyez sur ► pour ajuster la fréquence lorsque le signal de réception est faible. Chaîne actuelle Choisissez la chaîne souhaitée à l'aide des touches ►. Balayage

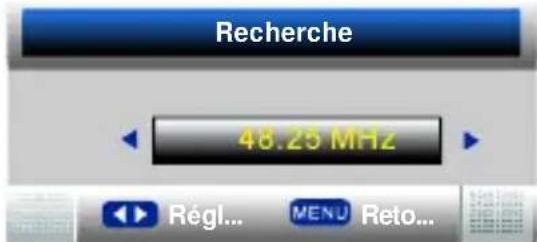

Cette option vous permet d'effectuer un balayage des fréquences. Sélectionnez cette option puis appuyez sur ou ►. Le menu suivant apparaît à l'écran : Appuyez de façon prolongée sur les touches ◄/► pour lancer le balayage. Pour retourner au menu précédent, appuyez sur la touche MENU. Système de couleurs Système sonore Cette option vous permet sélectionner le système de couleurs adapté à votre téléviseur : Automatique, PAL ou SECAM. Cette option vous permet sélectionner le système sonore souhaité : BG, DK, L, L,I' . Dans le menu Chaînes, sélectionnez l'option « Recherche manuelle » puis appuyez sur la touche ou ► pour afficher le menu suivant. Recherche manuelle des chaînes analogiques

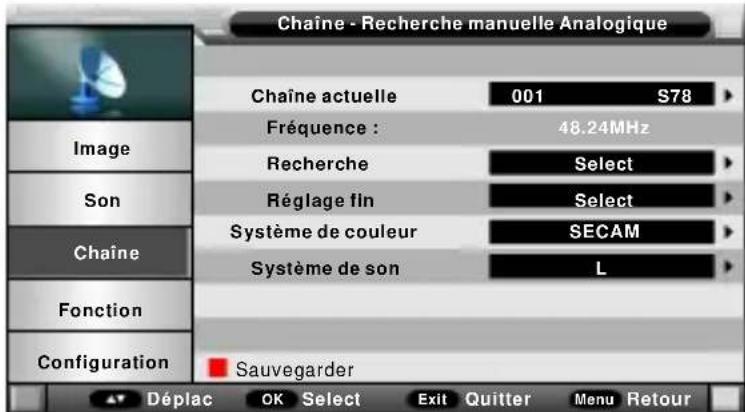

Image Son Fonction Configuration Chaîne Chaîne - Recherche manuelle Analogique Chaîne actuelle Fréquence : Recherche Réglage fin Système de couleur Système de son 001 S78 48.24MHz Select SECAM

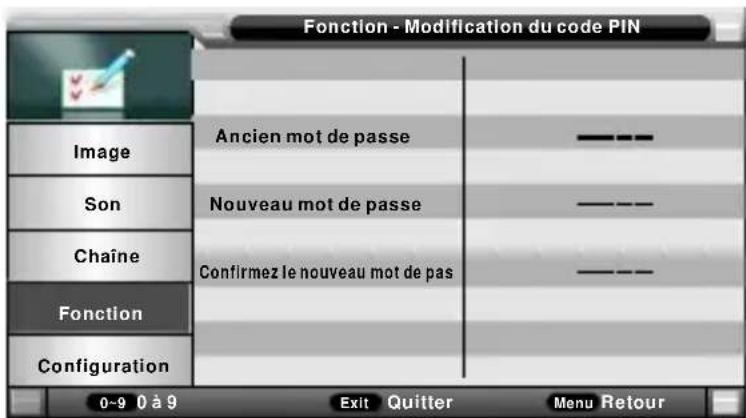

Retour Menu Quitter Exit 20Vérrou OKSélectionnez l'option « Vérrou» puis appuyez sur la touche ou ► pour afficher le menu ci-dessous : (Le mot de passe par défaut est le <0000>) Mot de passe Ancien mot de passe Nouveau mot de passe Confirmez le nouveau mot de pas Fonction - Modification du code PIN Image Son Chaîne Configuration Fonction 0 à 9 0~9 Retour Menu Quitter Exit Modif. Mot de passe Modif. Mot de passeDans le menu Préférences, sélectionnez l'option « » puis appuyez sur la touche ou ► pour afficher le menu ci-dessous :OK Modification du code PIN Mode hôtel Fonction - Contrôle parental Image Son Chaîne Configuration Fonction Select Select Déplac Select

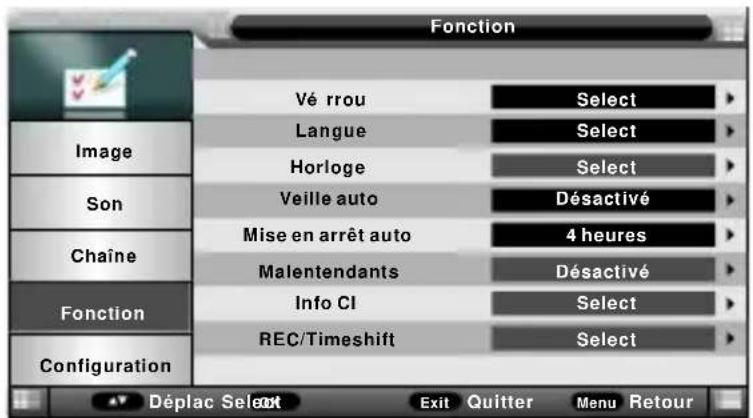

Retour Menu Quitter Exit Menu Fonction Vé rrou Langue Horloge Veille auto Mise en arrêt auto Malentendants Info CI REC/Timeshift Fonction Image Son Chaîne Configuration Fonction Select Select Select Désactivé 4 heures Désactivé Select Select Déplac Select

Mode Hôtel Le mode Hôtel vous permet de restreindre l'accès de l'utilisateur à certains fonctions et réglages du téléviseur au moyen du mot de passe. Ce menu vous donne la possibilité de restreindre l'accès à la configuration des chaînes et au réglage du volume.Sélectionnez cette option afin de vérifier l'heure du système, définir le fuseau horaire et régler l'appareil à l'heure d'été. électionner cette option dans le menu, puis appuyez sur la touche ▼ ou «OK» pour accéder aux réglages. Appuyez sur les touches ► pour ou «OK» choisir dans combien de temps vous souhaiter arrêter l'appareil. La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n’est enregistrée au bout de quatre heures, l’appareil entrera automatiquement en mode veille. Il vous suffit d’appuyer sur la touche Standby de la télécommande pour remettre l’appareil en fonctionnement. Horloge Mise en veille auto. ArrêtProgammation

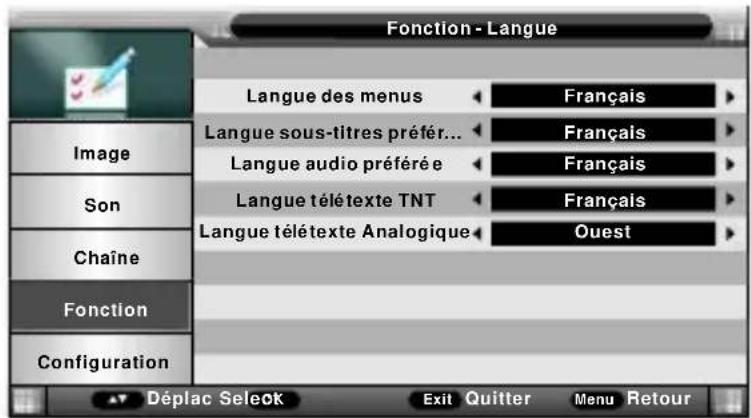

Dans le menu Préférences, sélectionnez l'option « Langue » puis appuyez sur la toucheou ◄/► pour afficher le menu ci-dessous : Langue des menus Langue sous-titres préfér... Langue audio préférée Langue télé texte TNT Langue télé texte Analogique Fonction - Langue Image Son Chaîne Configuration Fonction Français Français Français Français Ouest Déplac Select

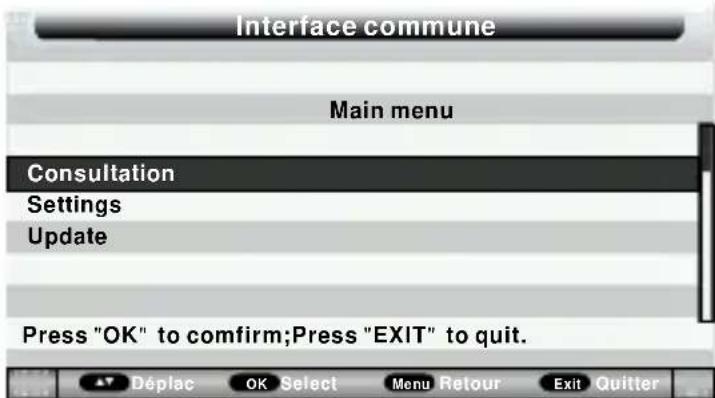

Retour Menu Quitter Exit Vous pouvez alors consulter et modifier la configuration de la carte sélectionnée à l'aide de la télécommande. Remarque : Le menu ci-dessus est pour référence uniquement. Malentendants Cette fonction permet aux personnes ayant une déficience auditive de regarder les émissions avec les sous-titres pour malentendants (lorsque le sous-titrage est disponible). Info CI (Interface commune) OKSélectionnez une carte CI puis appuyez sur la touche pour afficher le menu de la carte.

Fonction enregistrement Préparation pour le premier enregistrement Avec cet appareil, vous pouvez enregistrer facilement vos émissions favorites sur votre clé USB. Cet appareil possède deux modes d'enregistrement : le mode d'enregistrement immédiat et le mode d'enregistrement différé (en cas d'absence). Lorsque vous utilisez une clé USB pour la première fois avec cet appareil, il est d'abord conseillé de la formater à l'aide de cet appareil. Le formatage, lorsqu'il est réalisé directement à partir de cet appareil, permettra d'améliorer la comptabilité avec cotre clé USB. Ceci permettra de prévenir des problèmes de qualité et de fluidité pendant l'enregistrement. Les systèmes de fichiers en format FAT seront notamment convertis en FAT 32. Attention : le formatage étant une opération qui efface tous les fichiers présents sur le support USB, prenez soin d'effectuer au préalable une sauvegarde de tous les fichiers que vous souhaitez conserver.Format du fichier d'enregist... Sélection de la partition Tampon Timeshift Programmateur Liste des enreg Démarrer enregistreur Fonction - REC/Timeshift Image Son Chaîne Configuration Fonction

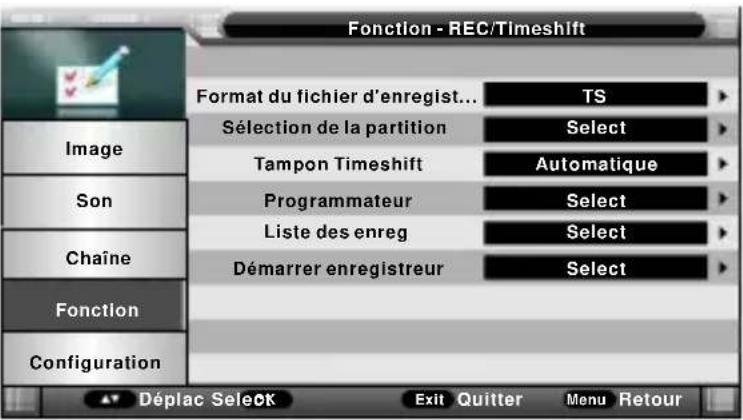

Formatage du disque MENU1. Appuyez sur la touche "" de la télécommande pour accéder au menu OSD, puis utilisez les touches "/" pour sélectionner le menu "Fonction".

2. Appuyez sur la touche "" pour accéder au menu "Fonction" et régler les

paramètres des fonctions, utilisez les touches "/" pour sélectioner le menu “REC/Timeshift”.

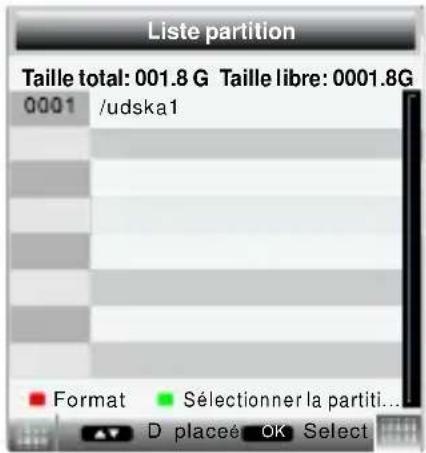

3. Sélectionnez sélection de partition

/udska1 Liste partition a) Formatage partition : b) Définition de partition par défaut : Sélectionnez une partition puis appuyez sur la touche ROUGE afin de la formater. L'appareil vous demandera de confirmer avant d'effectuer le formatage. Sélectionnez une partition puis appuyez sur la touche VERTE pour la définir en tant que partition par défaut. Les enregistrements seront sauvegardés dans cette partition. Vous devrez sélectionner une autre partition pour la sauvegarde des enregistrements lorsque celle-ci est pleine.Insérez un périphérique USB compatible, qui a été préalablement formaté sur ce téléviseur (voir la section précédente). Attendez environ 5 secondes jusqu'à ce que le périphérique soit reconnu. Il suffit ensuite d'appuyer sur la touche « » de la télécommande pour démarrer l'enregistrement immédiat. Veuillez noter cette fonction permet uniquement d'enregistrer les chaînes TNT ; les autres sources d'entrée telles que les chaînes de télévision analogique ne sont pas prises en charge. Enregistrement immédiat REC Si la vitesse de votre appareil n'est pas suffisante pour réaliser un enregistrement, le message suivant apparait: Message Vitesse périphérique insuffisante, enregistrer quand même ? OK Annuler

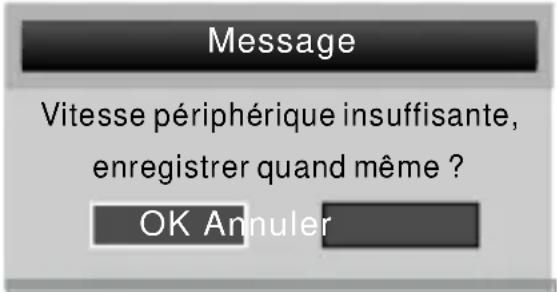

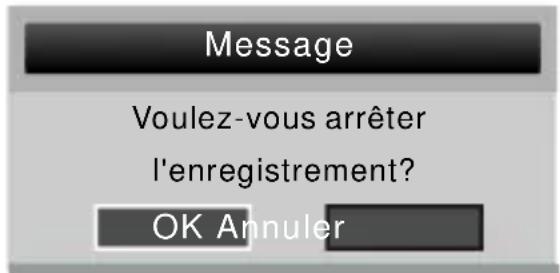

Pour arrêter l'enregistrement, appuyez sur la touche de la télécommande. L'icône s'affiche à l'écran durant l'enregistrement: Appuyez une nouvelle fois sur la touche de la télécommande pour régler la durée de l'enregistrement. Durée d'enregistre Message Voulez-vous arrêter l'enregistrement? OK Annuler Initialisation de l'enregistreur Message Sélectionnez « » pour annuler l'enregistrement. Vous pouvez alors choisir un support USB plus rapide. Si vous souhaitez procéder à l'enregistrement, sélectionnez « Annuler ». Le message ci-dessous s'affiche.

Sélectionnez maintenant « » pour confirmer ou « » pour continuer l'enregistrement. OKAnnulerChaîne Supp Ajouter EditionSupp. to DéplaRetourMENU NChaîne

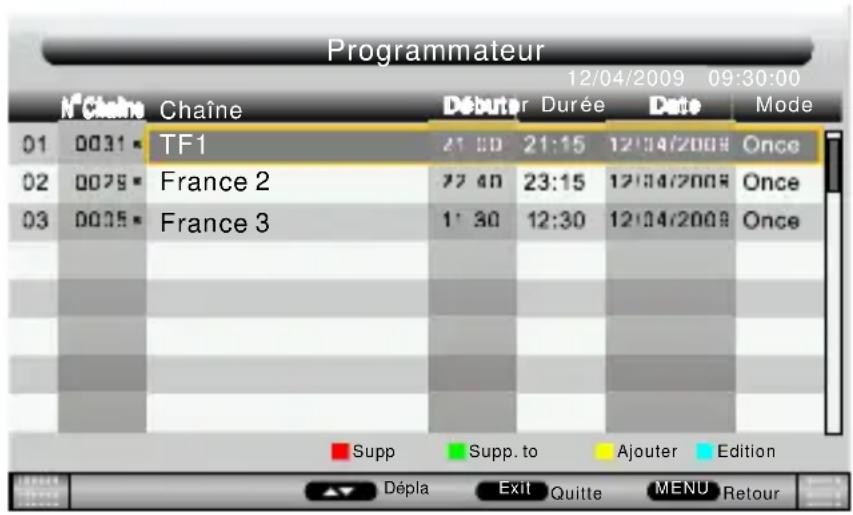

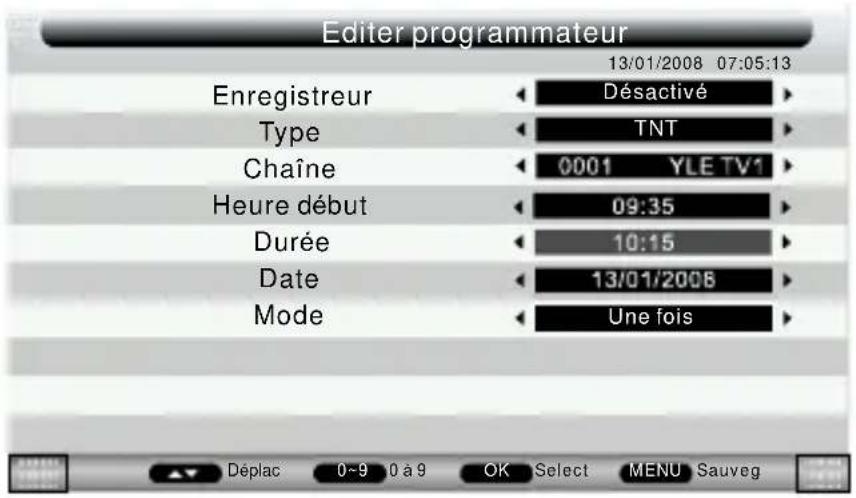

Débuter Durée Date Mode Programmateur 12/04/2009 09:30:00 QuitteExit Dans le menu, sélectionnez l'option « Programmateur » puis appuyez sur la touche ou ► pour afficher le menu : Vous pouvez appuyer sur “” sur la télécommande) Programmateur

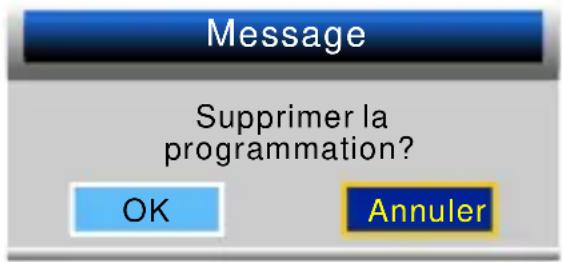

Déplacez le curseur pour sélectionner un programme (enregistrement planifié ou émission à regarder) puis appuyez sur la touche rouge pour l'effacer. Un message s'affichera pour vous demander confirmation : Message Supprimer la programmation?

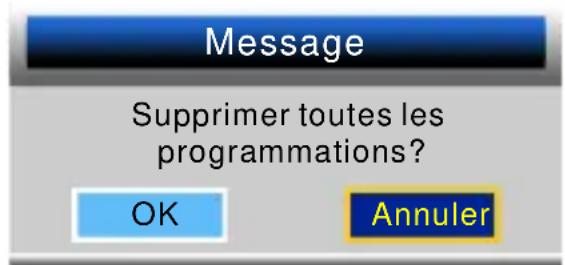

Annuler Sélectionnez « OK» pour effacer le programme sélectionné ou « Annuler » pour annuler puis appuyez sur OK. Message Supprimer toutes les programmations?

Annuler Vous pouvez aussi appuyer sur la touche verte pour effacer tous les programmes planifiés. Un message s'affichera pour vous demander confirmation : Sélectionnez « OK » pour effectuer l'ensemble des programmes ou « Annuler » pour annuler puis appuyez sur OK. TF1 France 2 France 3Déplac 13/01/2008 07:05:13 MENU Editer programmateur 0 à 90~9 OK Select Enregistreur Type Chaîne Heure début Durée Date Mode Désactivé TNT Une fois Sauveg Pour programmer un nouvel enregistrement, appuyez sur la touche jaune. Le menu suivant apparaîtra à l'écran.

Format du fichier d'enregist... Sélection de la partition Tampon Timeshift Programmateur Liste des enreg Démarrer enregistreur Fonction - REC/Timeshift Image Son Chaîne Configuration Fonction

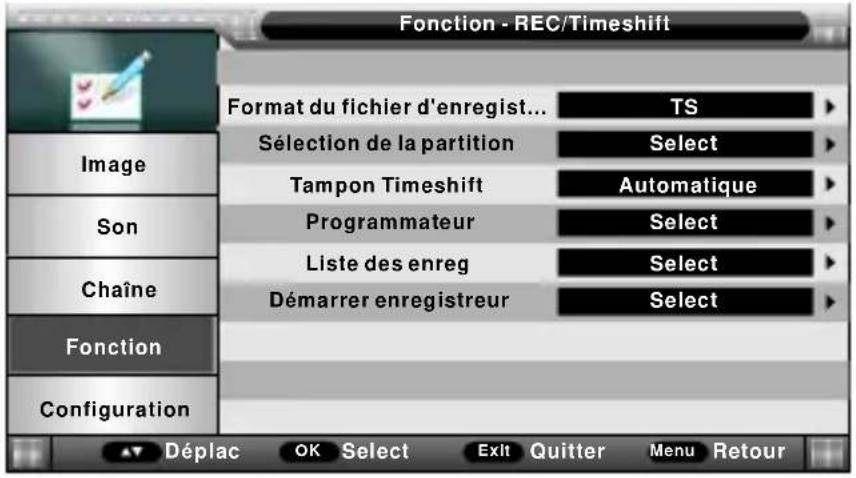

Liste des émissions enregistrées MENU1. Appuyez sur la touche "" de la télécommande pour accéder au menu OSD, puis utilisez les touches "/" pour sélectionner le menu "Fonction".

2. Appuyez sur la touche "" pour accéder au menu "Fonction" et régler les

paramètres des fonctions, utilisez les touches "/" pour sélection le menu “REC/Timeshift”.CANAL_ 2010/02/16 12:30:16-12:33:40 Liste des enreg Select

Retour Menu DplaceéSuppri

3. Sélectionnez liste des enregistrements

La liste des enregistrements vous permet de gérer les fichiers enregistrés. Vous pouvez lancer la lecture des émissions enregistrées depuis ce menu. (Remarque : REC.LISTVous pouvez appuyer sur "" sur la télécommande) Informations concernant l'enregistrement : - L'enregistrement des chaînes TNT est réalisé au format MPEG-TS, ce qui permet une qualité d'enregistrement identique au format reçu. Si vous souhaitez lire les enregistrements sur d'autre appareil (comme un micro- ordinateur), il faudra peut-être installer un codec vidéo compatible. - Si vous souhaitez réaliser des enregistrements de longue durée, utilisez des clés USB de haute capacité (4 Go ou supérieur). Pour conserver plusieurs films sur le même support, optez de préférence pour un disque dur multimédia autoalimenté sur courant secteur. - Si le temps de chargement de la clé USB est trop long, d'une minute ou plus : Essayez de réduire le nombre de fichiers présents sur le support, et également de simplifier l'arborescence du disque en supprimant les répertoires et les sous-répertoires inutiles.

28- Après avoir branché votre support USB à l'appareil, il peut être nécessaire

d'allumer le support USB avant que celui-ci puisse être reconnu. - Cet appareil ne peut pas supporter une connexion USB directe avec un ordinateur. Il est nécessaire que vous transfériez au préalable vos données sur un périphérique USB comme une clé USB ou un baladeur MP3. - Si vous utilisez un disque dur externe connecté en USB, vous devez connecter votre disque dur simultanément à une source d'alimentation électrique et à l'appareil. Si vous utilisez un baladeur vidéo avec disque dur, vous devez vous assurer que la batterie interne soit suffisamment chargée. - Vérifiez également que le système de fichiers de votre périphérique USB soit bien au format FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Veuillez vous référer au manuel d'utilisation de votre support pour vérifier qu'un formatage est possible sans altérer ses fonctionnalités. - Le support USB utilisé n'est peut-être pas pleinement compatible avec la norme USB 2.0. Dans ce cas, essayez une clé USB différente afin d'identifier le problème. - Si votre enregistrement est hachuré ou saccadé : le flux d'information à enregistrer est important et certaines clés USB n'autorisent pas des taux de transfert suffisants, même pour des clés récentes affichant la norme USB 2.0. Si cette situation se présente, essayez avec une clé USB plus récente ou bien avec disque dur externe. Avec un disque dur, les taux de transferts sont suffisamment élevés et ce problème ne devrait plus se poser. Reconnaissance du support USB Qualité de l'enregistrement Fonction Timeshift La fonction « Time Shift » de ce décodeur vous permet d’interrompre une émission télévisée en cours puis de la reprendre un peu plus tard. En fait, cette fonction réalise un enregistrement sur un support de stockage numérique (par exemple une clé USB ou un disque dur externe, non fournis) lorsque vous arrêtez le visionnage. Vous pouvez alors continuer à regarder l'émission avec un décalage. Vous souhaitez mettre la télévision en pause pendant votre coup de téléphone ou votre pause café ? C'est maintenant possible avec la fonction Time Shift ! Avec cette fonction, vous ne raterez plus rien ! Cette option ne fonctionne qu’en mode télévision numérique TNT.

29COMMENT UTILISER LA FONCTION TIMESHIFT

1) Pour commencer, insérez une clé USB dans l'appareil. Ensuite, activez la

fonction Time Shift.

2) Appuyez sur la touche TIMESHIFT une première fois, choisissez l'option

"OK" pour confirmer Time Shift. L'image sera figée à l'écran. Pendant ce temps, l'appareil enregistre l'émission et vous pouvez faire une pause.

3) Appuyez sur la touche une deuxième fois pour reprendre l'émission à partir du

moment où elle a été interrompue. Pendant que vous regardez l'émission, l'enregistrement se poursuit. Durant la lecture, vous pouvez : Appuyer sur la touche pour interrompre la lecture puis appuyez sur la touche pour la reprendre. Appuyez sur la touche ou pour faire un retour ou avance Si vous souhaitez arrêter l'enregistrement et la lecture, appuyez sur la touche .

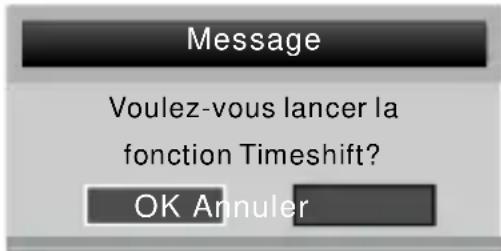

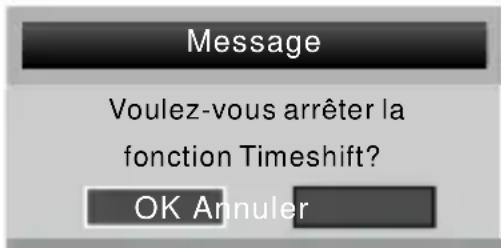

PAUSE PLAY STOP Message Voulez-vous lancer la fonction Timeshift? OK Annuler Message Voulez-vous arrêter la fonction Timeshift? OK Annuler Remarque concernant l'utilisation de la fonction Time Shift Le flux d’information à enregistrer pour la fonction Time Shift est très important. Certains périphériques USB, même des clés récentes affichant la norme USB 2.0, n’autorisent pas des taux de transfert suffisants. Par conséquent, l’enregistrement est hachuré ou saccadé. Si cette situation se présente, il est nécessaire de changer le périphérique USB. Les disques durs externes autoalimentés autorisent les taux de transfert suffisamment élevés et ce problème ne devrait plus se poser. Ils vous permettent donc d’utiliser la fonction Time Shift de manière optimale. En cas de problème de qualité d’enregistrement de fluidité de lecture ou de blocage, essayez également de formater votre support USB. 30Voulez-vous réinitialiser la base de données?

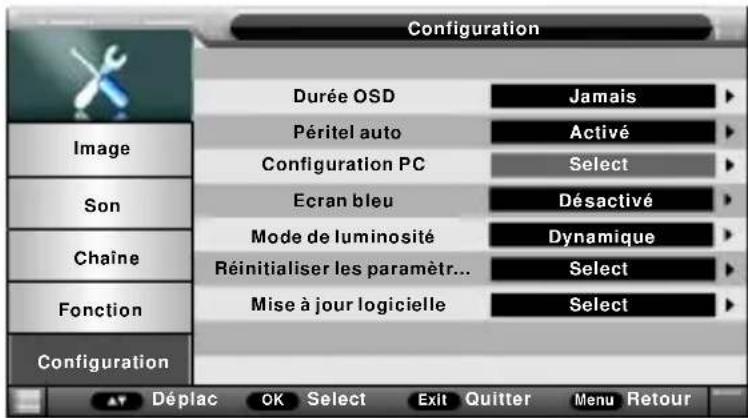

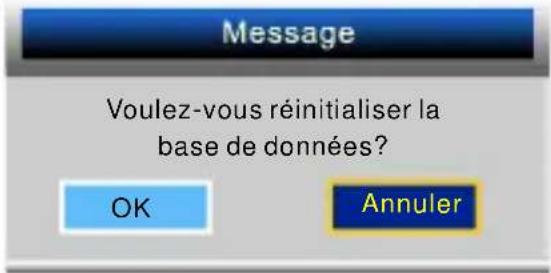

Annuler Menu Configuration Durée Menu Mode péritel automatique Bleu Mode de luminosité Réglage usine Cette option vous permet de régler la durée d'affichage des menus. Cette option vous permet de passer automatiquement en mode péritel lorsque le câble péritel est connecté à l'appareil. Cette option vous permet d'activer ou désactiver la fonction écran bleu. Utilisez les touches ▲ et ▼ pour sélectionner l'option «Mode de luminosité » puis appuyez sur la touche ► ou OKpour sélectionner Mode de luminosité. Sélectionnez cette option pour restaurer l'ensemble des paramètres par défaut.

Sélectionnez « OK » pour rétablir les paramètres par défaut ou « Annuler » pour revenir au menu précédent. Appuyez sur OK pour confirmer. Après la remise à zéro, le menu Première installation apparaîtra à l'écran. Vous pouvez alors paramétrer l'appareil. Durée OSD Péritel auto Configuration PC Ecran bleu Mode de luminosité Réinitialiser les paramètr... Mise à jour logicielle Configuration Image Son Chaîne Fonction Configuration Jamais Activé Select Désactivé Dynamique Select Select Déplac Select

Mise à jour logicielle Vous pouvez mettre à jour le logiciel via le port USB. La mise à jour est une opération risquée. Utilisez uniquement les fichiers de mise à jour fournis par le fabricant et adaptés à cet appareil. L'utilisation de tout autre fichier de mise à jour non seulement rend l'appareil inutilisable et irréparable, mais aussi annule la garantie.Remarque: Dépendant de la taille du support, la lecture peut prendre plus d’une minute avant que l’écran de contrôle n'apparaisse. Le lecteur ne reconnait pas ma clé USB ou mon disque dur externe branché via le port USB de l’appareil. Les formats de fichier multimédia ci-dessous sont pris en charge : *.M, ,*.TS 1080 * KV*.MPG, *.DAT (MPEG1/MPEG2) Max : 720 * 480 * 30 décodage NTSC *.VOB (MPEG-2MP@ML) Max : 720 * 480 * 30 décodage NTSC *.AVI (ISO MPEG4) Max : 720 * 480 * 30 décodage NTSC ,*.MP4 1080 * BMPbmp()*. Lecteur Multimédia Pour commencer, insérez un support mémoire (clé USB ). Ensuite, appuyez sur la touche pour sélectionner le mode ou sur la touche pour passer en mode multimédia directement. Sélectionnez l'option « Photo » « Musique » « Vidéo » « e-Book » dans le menu principal à l'aide des touches ◄ et ►. Puis appuyez sur la touche « OK » pour confirmer, comme illustré ci-dessous : SOURCE MEDIA USB Cet appareil est compatible avec la très grande majorité des supports à mémoire Flash (Clés USB et balladeurs MP3) et à disque dur (Balladeurs MP3/Vidéo avec HDD). - En revanche, cet appareil peut ne pas être compatible avec certains supports, et en particulier les disques dur externes auto-alimentés. Dans ce dernier cas, il faut que votre disque dur soit simultanément branché à une alimentation (secteur ou batterie) et à l’appareil via l’USB (Veuillez-vous référer à la notice d’utilisation de votre disque dur). - Veillez également à ce que le système de fichier de votre disque dur soit formaté en FAT 32. Le système NTFS n’étant pas pris en charge par ce lecteur (le formattage de votre disque dur effacera toutes les données, veuillez impérativement vous référer à votre manuel d’utilisation).

Fonctionnement des touches (Photo, Musique et Vidéo)

1) ROUGE : supprimer le fichier ou dossier sélectionné.

2) VERT : ajouter/supprimer tous les fichiers musique à/de la liste de lecture.

3) OK : ajouter/supprimer les fichiers sélectionnés à/de la liste de lecture.

4) CH +/- : aller vers le haut ou vers le bas.

5) ►: Pour lancer la lecture.

E-book Txt(*.txt)Remarque: Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaines quand CANAL + est en clair De 12h30 a 13h30 De 19h00 a 20h30 TNT Dépannage 33SAV ADMEA / LOGISAV ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN - FRANCE 32 1366 x 768 5 2 Remarque Importante L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Fiche Technique Fiche technique du téléviseur selon la de directive européenne 1062/2010 Marque Modèle Classe d’efficacitéénergétique Zone d’affichage (diagonale) Consommation d’énergie en marche Consommation d’énergie annuelle Consommation d’énergie en mode éteint Consommation d’énergie en mode veille Resolution de l’écran (pixels) Remarque:

1. Classe d'efficacité de l'énergie: A++ (trèséconome) à E (peu économe).

2. La consommation d'énergie annuelle du téléviseur est basée sur une

utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité. SCHNEIDER

Important Notice TroubleshootingSAV ADMEA / LOGISAV ZI du clos des charmes 26 rue du clos des charmes
