WH6GEA - Chaudière DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau à gaz et électrique pour véhicule récréatif
Marque	DOMETIC
Modèle	WH6GEA
Capacité du réservoir	6 gallons (22,7 litres)
Dimensions (L x H x P)	12,75 po x 12,75 po x 24 po (32,4 cm x 32,4 cm x 61 cm)
Poids à l'envoi	25 lb (11,33 kg)
Alimentation électrique	115 V c.a. pour élément chauffant / 12 V c.c. pour commande
Type de combustible	Gaz propane (GPL)
Pression de gaz requise	10 à 13 pouces de colonne d'eau (25 à 33 mbar)
Modes de fonctionnement	Gaz seul, électrique seul, combiné gaz+électrique
Système d'allumage	Allumage électronique DSI
Thermostat	Intégré avec ECO (Emergency Cut Off)
Soupape de sécurité	Soupape de température et pression (P/T) certifiée ANSI
Protection contre le gel	Réservoir avec poche d'air ; vidange recommandée avant hivernage
Installation	Paroi extérieure du VR, trappe d'accès extérieure
Entretien recommandé	Vidange et rinçage annuels ; nettoyage du brûleur et de l'électrode
Réparabilité	Pièces de rechange disponibles ; intervention par technicien qualifié
Garantie	Garantie limitée ; contacter DOMETIC pour détails
Normes applicables	ANSI Z21.10.1, CSA 4.1, code électrique national
Utilisation prévue	Intérieur de véhicule récréatif uniquement

FOIRE AUX QUESTIONS - WH6GEA DOMETIC

Que faire en cas d'odeur de gaz ?

Évacuer immédiatement le véhicule. Couper l'arrivée de gaz à la bouteille. Ne pas actionner d'interrupteur électrique ni utiliser de téléphone. Contacter le fournisseur de gaz ou un technicien qualifié.

Pourquoi l'eau ne chauffe-t-elle pas en mode gaz ?

Vérifier que l'interrupteur gaz est en position ON et que la bouteille de gaz n'est pas vide. Si le voyant de verrouillage rouge s'allume, attendre 5 minutes, puis réinitialiser en mettant l'interrupteur sur OFF puis ON. Si le problème persiste, contacter un centre de réparation Dometic.

Comment réinitialiser le chauffe-eau après un verrouillage ?

Mettre l'interrupteur en position OFF pendant 30 secondes, puis en position ON. Si le verrouillage persiste, laisser l'eau refroidir avant de réinitialiser. En cas d'échec, faire appel à un technicien.

Puis-je utiliser le mode électrique et gaz en même temps ?

Oui, le mode combiné permet de chauffer l'eau simultanément avec les deux sources pour un rétablissement plus rapide. Si le mode gaz se verrouille, le mode électrique continue de fonctionner.

Comment hiverner le chauffe-eau ?

Couper l'alimentation en eau et vidanger le réservoir en retirant le bouchon de vidange. Ouvrir la soupape de sécurité P/T pour laisser entrer l'air. Un rinçage à l'air ou à l'eau élimine les particules corrosives. Il restera environ 2 litres d'eau, ce qui ne nuira pas au réservoir.

Que signifie le voyant de verrouillage rouge ?

Le voyant rouge indique un verrouillage du système gaz (après 3 tentatives d'allumage infructueuses) ou une surchauffe. Identifier la cause (obstruction, défaut d'électrode, etc.), corriger le problème, puis réinitialiser l'appareil.

À quelle fréquence dois-je vidanger le réservoir ?

Au moins une fois par an. Avant un stockage prolongé ou en cas de risque de gel, vidanger et rincer le réservoir pour éliminer les sédiments et prolonger sa durée de vie.

Puis-je remplacer moi-même la soupape de sécurité P/T ?

Non, le remplacement doit être effectué par un technicien qualifié. La soupape est un élément de sécurité essentiel. Utiliser une soupape homologuée ANSI Z21.22.

Pourquoi de l'eau s'écoule-t-elle par la soupape P/T pendant le fonctionnement ?

Cela est dû à l'expansion thermique de l'eau chauffée. La poche d'air interne du réservoir peut être épuisée. Pour rétablir la poche d'air, suivre la procédure d'entretien (faire couler l'eau par la soupape après refroidissement).

Quel type de fusible protège la carte contrôleur DSI ?

La carte est protégée par un fusible de 2 ampères de type ATO. Ne pas utiliser un fusible de plus de 3 ampères. En cas de court-circuit, identifier et réparer la cause avant de remplacer le fusible.

MODE D'EMPLOI WH6GEA DOMETIC

Chauffe-eau à gaz P.L.

Manuel d'installation et d'utilisation

Chauffe-eau à gaz P.L.

Manuel d'installation et d'utilisation

AVERTISSEMENT

Ce produit peut vous exposer au plomb, connu dans l'État de Californie comme causant des cancers et des malformations congénitales ou d'autres troubles de la reproduction. Pour en savoir plus, allez sur www.P65warnings.ca.gov.

AVERTISSEMENT : RISQUE DE BRÛLURE, DE DÉPART DE FEU, D'EXPLOSION ET/OU DANGER LIÉ AU MONOXYDE DE CARBONE.

Gardez la zone autour du chauffe-eau à l'écart des produits de nettoyage combustibles, de l'essence et autres vapeurs et liquides inflammables. Le non-respect de cet avertissement pourrait entraîner des blessures graves ou la mort.

AVERTISSEMENT : Suivez à la lettre les consignes énoncées dans ce manuel, sinon il y aurait risque de départ de feu ou d'explosion causant des dégâts matériels, des blessures personnelles, voire la mort.

• Ne stockez pas et n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil. - QUE FAIRE EN CAS D'ODEUR DE GAZ
• Évacuez toutes les personnes du véhicule.
• Coupez l'arrivée de gaz à la bonbonne ou à la source.
• Ne touchez pas d'interrupteur électrique et n'utilisez pas de téléphone ou de radio dans le véhicule.
• Ne démarrez pas le moteur du véhicule ou le groupe électrogène.
• Contacter le fournisseur de gaz le plus proche ou un agent technique qualifié pour une réparation.
• Si un fournisseur de gaz ou un agent technique qualifié n'est pas joignable, contacter la caserne de pompiers la plus proche.
• Ne pas ouvrir l'arrivée de gaz tant que la ou les fuites de gaz n'ont pas été réparées. L'installation et la maintenance doivent être réalisées par un installateur qualifié, un centre de réparation ou le fournisseur de gaz.

Liste des centres de service et des revendeurs

DOIVENT rester avec ce produit.

Sommaire

1 Explication des symboles et consignes de sécurité 26

1.1 Reconnaître les consignes de sécurité 26 1.2 Comprendre les mots-indicateurs 26 1.3 Directives supplémentaires 27 1.4 Messages de sécurité d'ordre général 27

2 Indication 27

3 Informations générales 28

3.1 Outils et matériel 28 3.2 Emplacements des composants 28 3.3 Identification du modèle 29 3.4 Caractéristiques techniques 29

4 Installation 30

4.1 Préparation du site d'installation 30

4.2 Calage du chauffe-eau 31

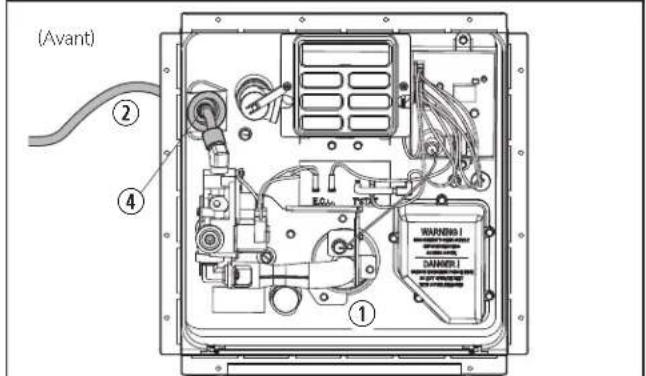

4.3 Installation du tuyau d'eau 32 4.4 Installation de la ligne de gaz 32 4.5 Installation de l'interrupteur 33 4.6 Câblage de l'alimentation 115 V c.a. 34 4.7 Installation de l'appareil 36 4.8 Installation de la trappe d'accès 38 4.9 Effectuer les tests d'étanchéité 38

5 Mode d'emploi 38

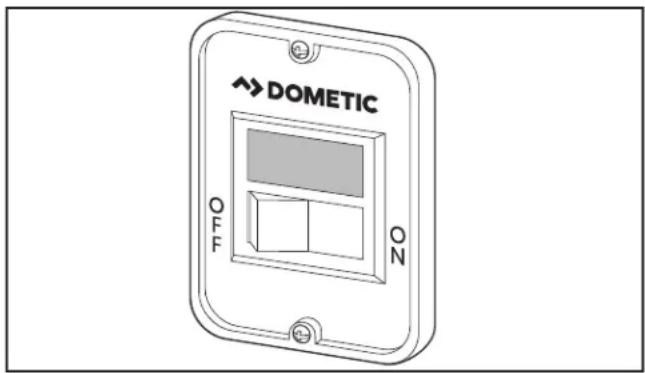

5.1 Utilisation de la commande électronique 39 5.2 Résoudre une défaillance dans le fonctionnement du chauffe-eau 40 5.3 Éteindre le chauffe-eau 41

6 Entretien et nettoyage 41

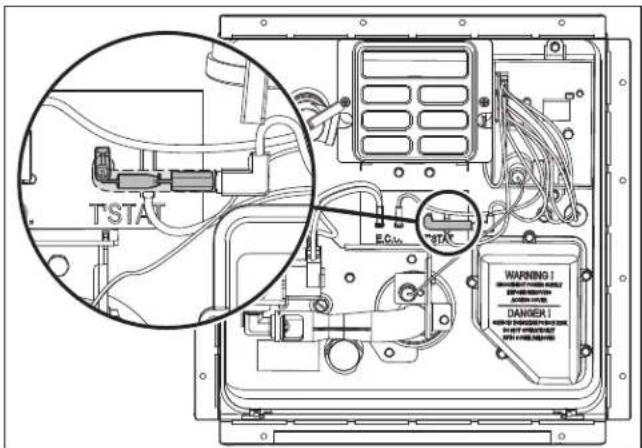

6.1 Maintenance de la carte contrôleur DSI 41 6.2 Effectuer l'entretien préventif 42

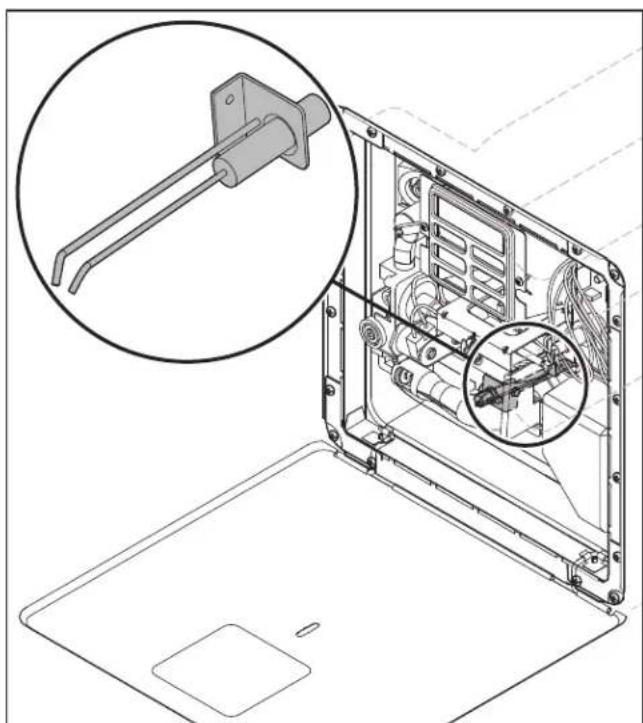

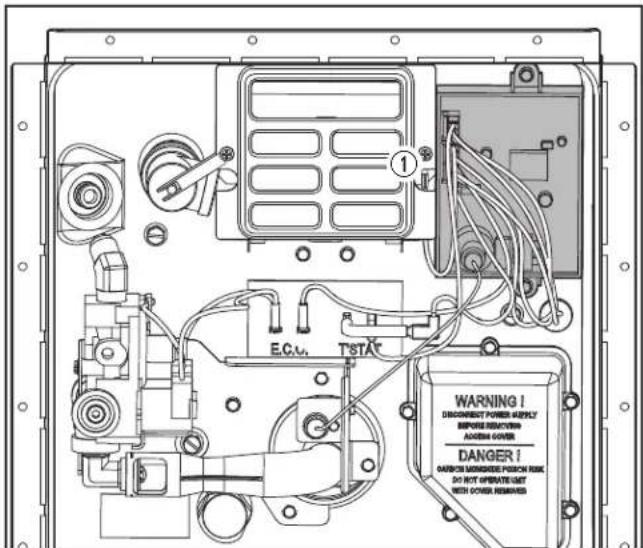

6.3 Nettoyage du module d'allumage électronique 42 6.4 Entretien du réservoir du chauffe-eau 43 6.5 Exigences particulières pour les modèles EXT 45 6.6 Réparation du mélangeur 45 6.7 Réparation de la soupape de sécurité P/T 46 6.8 Utilisation d'éléments de chauffage de l'eau qui ne sont pas d'origine 47

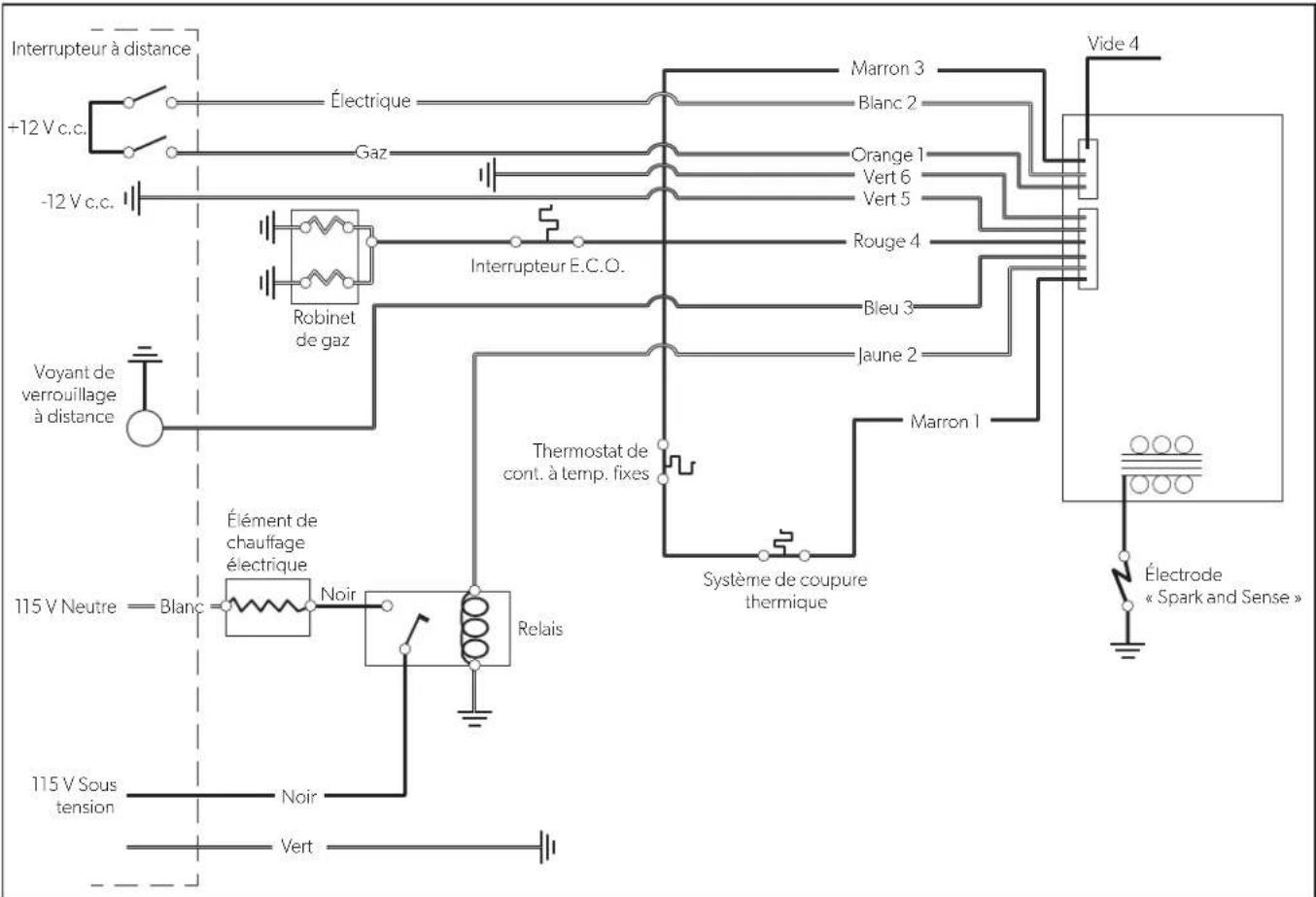

7 Diagrammes de câblage 48

8 Élimination 49

9 Informations de garantie 49

9.1 États-Unis et Canada 49 9.2 Toutes les autres régions 49

1 Explication des symboles et consignes de sécurité

Ce manuel contient des consignes de sécurité et des instructions pour aider l'utilisateur à éliminer ou réduire le risque d'accidents et de blessures.

1.1 Reconnaître les consignes de sécurité

A C'est le symbole d'alerte à la sécurité. Il signale des risques de blessures physiques. Obéir à tous les messages de sécurité qui suivent ce symbole pour éviter les risques de blessures ou de mort.

1.2 Comprendre les mots-indicateurs

Un mot-indicateur identifie les messages de sécurité et les messages liés aux dégâts matériels, et signale aussi le degré ou niveau de gravité du danger.

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, peut causer la mort ou des blessures graves.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, peut causer des blessures légères ou modérées.

AVIS : Utilisé pour signaler des pratiques non liées à une blessure physique.

Fournit des renseignements additionnels sans rapport avec des blessures physiques.

1.3 Directives supplémentaires

Pour réduire le risque d'accidents et de blessures, observer les directives suivantes avant de continuer à installer ou utiliser cet appareil :

• Lire et suivre toutes les consignes de sécurité et les instructions.
• Lire et comprendre ces instructions avant l'installation, l'utilisation ou l'entretien de ce produit.
• L'installation et la maintenance doivent être réalisées par un technicien qualifié, un centre de réparation, le fabricant d'équipement d'origine ou le fournisseur de gaz.
• L'installation doit se conformer à tous les codes locaux ou nationaux applicables, y compris la toute dernière édition des normes suivantes :

États-Unis

- ANSI/NFPA 70, Code national de l'électricité (CNE) - ANSI/NFPA 1192, Code des véhicules récréatifs - ANSI Z223.1, Code national du gaz - Norme fédérale de sécurité et de construction de maisons mobiles, titre 24 CFR, partie 3280 ou, lorsque cette norme n'est pas applicable, utiliser la norme d'installation de maisons préfabriquées (sites de maisons préfabriquées, collectivités et installation), ANSI A255.1 - ANSI Z21.10.1, Chauffe-eau à gaz - A119.5, Roulottes de parc

Canada

• CSA C22.1, Parties I et II, Code canadien de l'électricité
• CSA Z240 RV Series, véhicules récréatifs
• CAN/CGA B149, Codes d'installation CAN/CSA-Z240 MH Series, Maisons mobiles
• CSA 4.1 (dernière édition)

1.4 Messages de sécurité d'ordre général

AVERTISSEMENT : RISQUE DE DÉPART DE FEU ET/OU D'EXPLOSION. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :

• Suivre toutes les consignes de ce manuel à la vente.
• Ne pas stocker ni utiliser d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre.

2 Indication

Ce chauffe-eau a été conçu et prévu pour une utilisation à l'intérieur du véhicule récréatif (ci-après appelé « VR ») pour lequel il est fourni. Ce produit est conçu pour chauffer de l'eau et non pas pour être utilisé comme chauffage d'appoint hydronique. Suivre ces instructions pour garantir l'installation, l'utilisation et l'entretien corrects du chauffe-eau. Dometic Corporation se réserve le droit de modifier l'apparence et les caractéristiques techniques de l'appareil sans préavis.

Dometic Corporation n'endosse aucune responsabilité en cas de dommages dans les cas suivants :

• Assemblage ou branchements incorrects
• Endommagement du produit résultant des influences mécaniques et d'une tension excessive
• Altération du produit sans la permission expresse du fabricant
• Utilisation à d'autres fins que celles décrites dans ce manuel

3 Informations générales

AVIS : Cette section comporte des informations de référence concernant les outils et le matériel d'installation recommandés, les composants de l'appareil et les éléments d'identification du modèle qui sont associés aux différents modèles de chauffe-eau.

Les images utilisées dans ce document sont uniquement fournies à titre de référence. Les composants et leur emplacement peuvent varier selon le modèle. Les mesures peuvent varier de ±0,38 po (10 mm).

3.1 Outils et matériel

Dometic Corporation recommande l'utilisation des outils suivants lors de la maintenance des chauffe-eau.

Outils et matériel recommendés
Mastic ou ruban de butyle 1-1/3 po x 1/8 po (3,38 cm x 0,32 cm)	Vis à tête ronde #8 de 3/4 po (22,22 cm)
Mastic Planche 2x2
Batterie 12 V c.c. Solution de détction de fuite

3.2 Emplacements des composants

« Emplacements des composants » à la page 28 illustre les emplacements des composants du chauffe-eau.

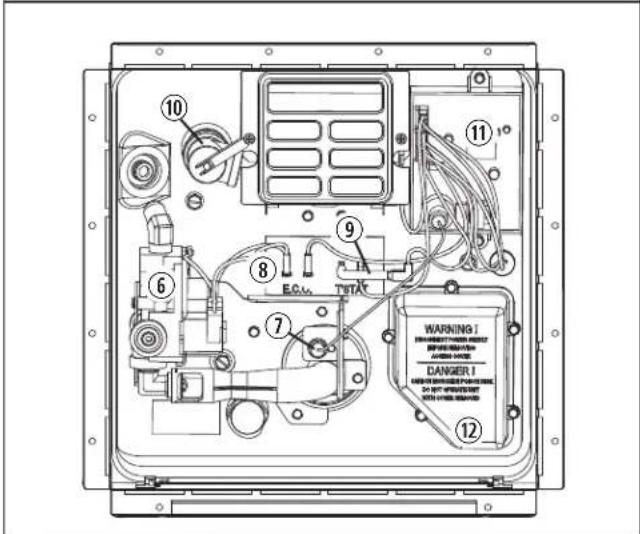

1 Emplacements des composants

① Trappe d'accès

⑦ Électrode

② Réservoir du chauffe-eau

E.C.O./Thermostat

③ Système d'évacuation

9 Système de coupure thermique

④ Sortie d'eau chaude

10 Soupape de sécurité P/T

⑤ Arrivée d'eau froide

1 Carte contrôleur DSI

⑥ Robinet de gaz

Boîte de dérivation électrique / Couvercle d'accès à l'élément (ce couvercle doit être bien fermé)

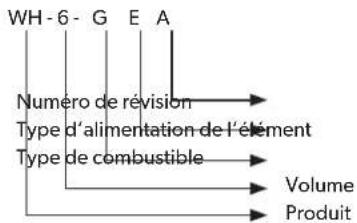

3.3 Identification du modèle

Cette section explique en détail les numéros d'identification des modèles.

Produit	WH = Water Heater (Chauffe-eau)
Volume	6 = 6 gallons
Type de combustible	G = Gaz (Propane)
Type d'alimentation de l'élement	E = Électrique
Révision	A

Type de combustible G = Gaz (Propane)
Type d'alimentation de l'élement	E = Électrique
Volume	6 = 6 gallons
XT électronique	EXT = XTélectronique foumie

*EXT se rapporte à la technologie électronique exothermique (XT)

Modèles disponibles

WH - 6GA = 6 gallons à gaz seulement

WH - 6GEA = 6 gallons à gaz et électricque

*WH - 9GEA = 9 gallons (capacité utile)

* La capacité neille des chauffe-eau est de 6 gallons respectivement. La capacité utile, calculée sur la base des gallons d'eau à 130 °F (54 °C), est de 9 gallons.

Quel que soit votre revendeur ou votre centre de révision, ces instructions s'appliquent en général à vous et à votre unité. Pour toute question, contactez votre revendeur, un centre de réparation Dometic ou le service après-vente Dometic.

3.4 Caractéristiques techniques

Le tableau des caractéristiques techniques du chauffe-eau de base indique les dimensions et les caractéristiques de poids des modèles de chauffe-eau de base à 6 gallons.

Tableau des caractéristiques techniques du chauffe-eau de base

Largeur Hauteur Poids à l'envoi
12,75 po	12,75 po	25 lb
(32,38 cm)	(32,38 cm)	(11,33 kg)

Le tableau des caractéristiques techniques du chauffe-eau EXT indique les dimensions et les caractéristiques de poids des modèles de chauffe-eau EXT à 6 gallons.

Tableau des caractéristiques techniques du chauffe-eau EXT

Largeur Hauteur Poids à l'envoi
12,75 po	12,5 po	25 lb
(32,38 cm)	(31,75 cm)	(11,33 kg)

Le tableau des caractéristiques techniques concernant la pression et la tension indique les tensions affichées aux pressions du gaz minimum et maximum.

Tableau des caractéristiques techniques concernant la pression et la tension

Pression du gaz Tension

10 po C.E. minimum 10 V c.c. minimum

13 po C.E. maximum 14 V c.c. maximum

Catégorie 1 apparaïl à évacuation directe

La pression maximum d'arrivée du gaz ne doit pas dépasser 13 po C.E. Pour les réglages d'entrée, la pression minimum du gaz ne doit pas être inférieure à 10 po C.E.

4 Installation

DANGER : RISQUE D'INCENDIE ET/OU DANGER LIÉ AU MONOXYDE DE CARBONE.

Ce produit peut générer du monoxyde de carbone, qui est inodore et peut mettre la vie en danger. Évitez les réglages, les modifications et l'entretien ou la maintenance incorrects. Suivez les instructions pour la bonne installation de cet appareil. Le non-respect de cet avis de danger peut entraîner une erreur d'installation causant un empoisonnement au monoxyde de carbone qui pourrait entraîner la mort ou des blessures graves.

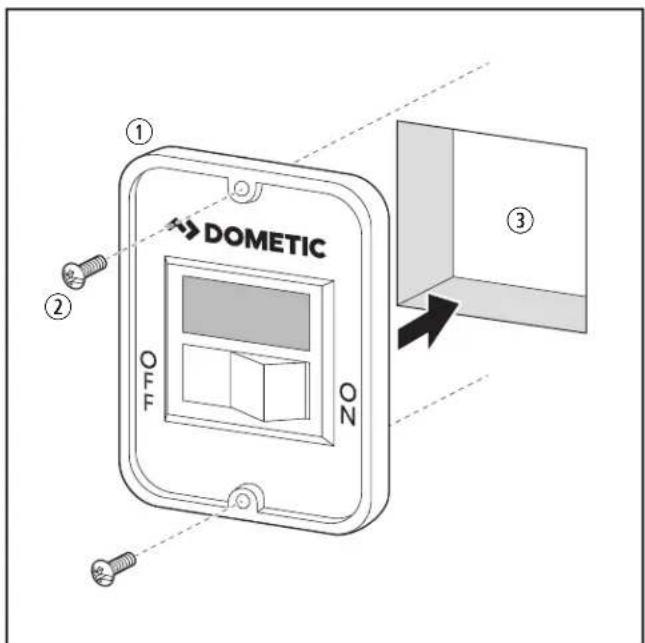

AVERTISSEMENT : RISQUE DE DÉPART DE FEU ET/OU DE DÉCHARGE ÉLECTRIQUE. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :

• S'assurer qu'il n'y a pas d'obstacles (fils électriques, tuyaux, etc.) dans le toit ou les parois du VR aux emplacements d'installation.
• Couper le gaz, couper l'alimentation 120 V c.c. du VR et débrancher la borne positive (+) 12 V c.c. de la batterie avant de percer ou de couper dans le VR.

AVERTISSEMENT : INSTRUCTIONS DE MISE À LA TERRE ÉLECTRIQUE.

Cet appareil est équipé d'une prise de terre à trois lames pour protéger contre les dangers d'un choc électrique et doit être branché directement sur une prise correctement mise à la terre (trois orifices). Ne pas couper ou enlever la lame de terre de cette fiche. Le non-respect de cet avertissement pourrait entraîner de graves blessures, voire la mort.

Il s'agit d'une méthode d'installation courante pour les chauffe-eau. Il existe d'autres méthodes homologuées telles que les installations encastrées ou dans la soute à bagages. Consulter votre inspecteur sur le terrain, votre responsable de compte ou le service après-vente Dometic pour toute question supplémentaire.

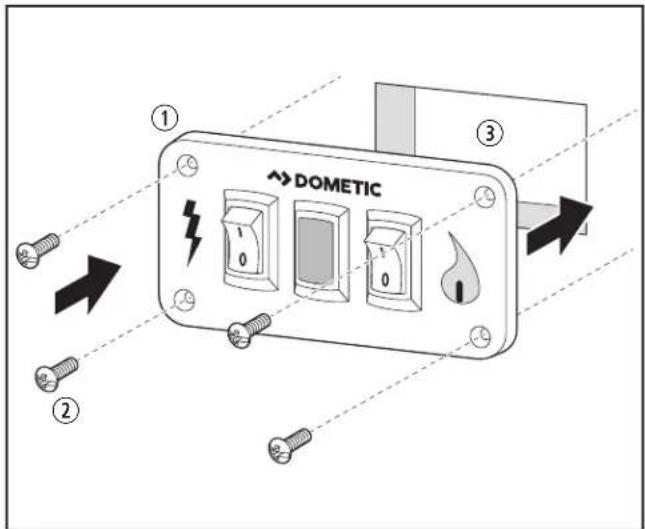

Cette section décrit l'installation du chauffe-eau et de l'interrupteur. Veuillez prendre en compte les directives suivantes avant de commencer l'installation :

• Cet appareil doit être installé par un installateur professionnel qualifié.
• Le réservoir du chauffe-eau doit être positionné au même niveau que le bas de la découpe de la paroi latérale. Laisser suffisamment d'espace à l'avant de l'unité pour permettre les réparations des raccordements d'eau.
• Si l'appareil est installé dans un lieu où le branchement et les fuites du réservoir risquent d'endommager les zones environnantes, installer sous le chauffe-eau un système d'écoulement (permettant l'évacuation vers l'extérieur du véhicule).
• L'installation du chauffe-eau sur de la moquette doit se faire avec un panneau en métal ou en bois qui est au minimum 3 po (7,62 cm) plus large et plus profond que la taille totale du chauffe-eau.

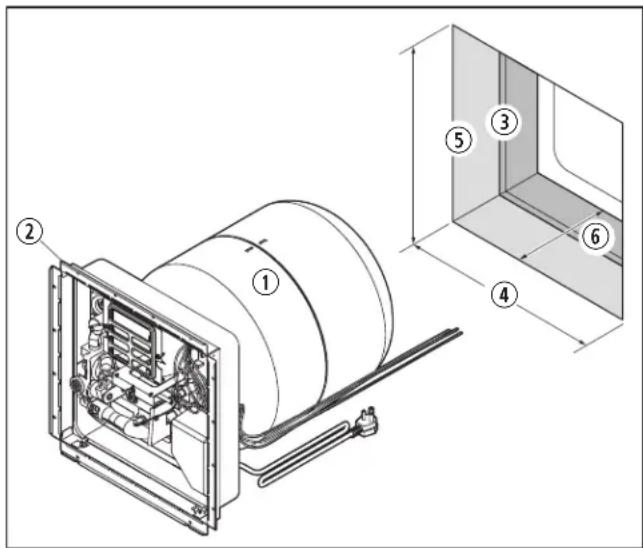

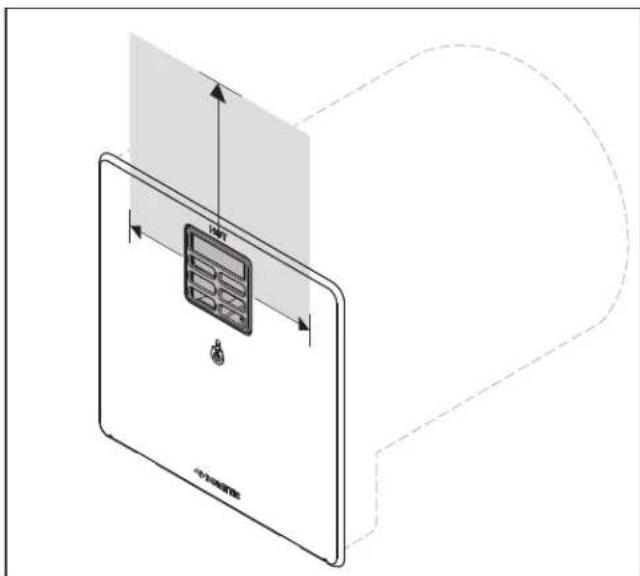

4.1 Préparation du site d'installation

2 Avant l'installation

1. Choisir l'emplacement du chauffe-eau dans le VR.
2. Monter les parois latérales et découper l'ouverture carrée. Voir les tableaux ci-dessous pour les dimensions de la découpe et les dégagements pour les modèles de chauffe-eau de base.

① Chauffe-eau

Largeur de la découpe

② Bride

Hauteur de la découpe

③ Encadrement de la découpe

6 Profondeur de la découpe

Modèle	Largeur et profondeur de la découpe	Profondeur de la découpe
WH-6GA	12-7/8 po ± 1/8 po (32,70 cm ± 3,0 mm)	19,5 po (49,53 cm)
WH-6GEA
WH-9GEA		24 po (60,96 cm)

Le tableau suivant contient les distances minimales exigées par rapport à tout matériel de construction combustible.

Côtés Arrière Haut Bas
0 po (0 cm)	0 po (0 cm)	0 po (0 cm)	0 po (0 cm)

Le tableau et la figure suivants indiquent les distances minimales exigées entre l'objet du chauffe-eau et toute projection ou pièce de plastique du côté du VR.

3 Distances minimales de l'évent

Côtés Dessus
3 po (7,62 cm)	12 po (30,48 cm)

1. Utiliser une planche de 2 x 2 ou équivalent pour encadrer la découpe.
2. Plier toutes les brides à 90° le long de la rainure.
3. Caler le chauffe-eau. Voir « Calage du chauffe-eau » à la page 31.

4.2 Calage du chauffe-eau

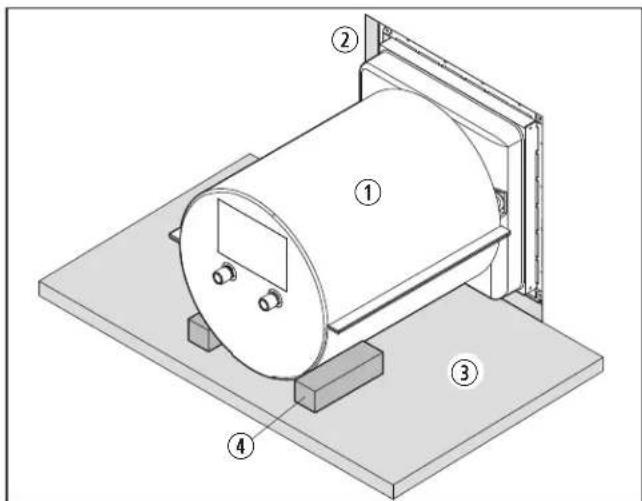

4 Calage du chauffe-eau

① Chauffe-eau

③ Sol

② Cadre de découpe

④ Bloc de bois

1. Placer le chauffe-eau dans l'emplacement de la découverte.
2. À l'arête de la découpe, mesurer la distance entre le côté de la découpe et le côté du chauffe-eau.
3. Retirer le chauffe-eau de l'emplacement de la découpe.
4. Marquer la distance appropriée prise à l'étape 2 de chaque côté sur la longueur de l'arête de la découpe.
5. Placer un bloc de bois de 2 x 2 (50,8 x 50,8) d'au moins 6 po (15 cm) de longueur à chacun des endroits indiqués (4).
6. Fixer les cales de bois au sol.

4.3 Installation du tuyau d'eau

5 Raccords de tuyau

① Chauffe-eau

③ Arrivée d'eau froide

② Sortie d'eau chaude

1. Positionner le chauffe-eau à l'emplacement choisi sur le plancher du VR.
2. Retirer la protection filetée rouge de la sortie d'eau chaude de 1/2 po (1,27 cm).
3. Appliquer du lubrifiant de tuyau sur le filet du tuyau de sortie d'eau chaude NPT (National Pipe Tapered) de 1/2 po (1,27 cm).
4. Raccorder le tuyau de sortie d'eau chaude NPT de 1/2 po (1,27 cm) au chauffe-eau avec un raccord adapté.

AVIS : Permettre une flexibilité suffisante des tuyaux d'eau et de gaz, de façon à pouvoir tirer l'unité vers l'avant par rapport au mur, à 1 po (2,54 cm) de la paroi intérieure de l'encastrement.

1. Retirer la protection filetée bleue de l'arrivée d'eau froide de 1/2 po (1,27 cm).
2. Appliquer du mastic sur le filet du tuyau d'arrivée d'eau froide NPT de 1/2 po (1,27 cm).
3. Raccorder le tuyau d'arrivée d'eau froide NPT de 1/2 po (1,27 cm) au chauffe-eau avec un raccord en plastique adapté.

4.4 Installation de la ligne de gaz

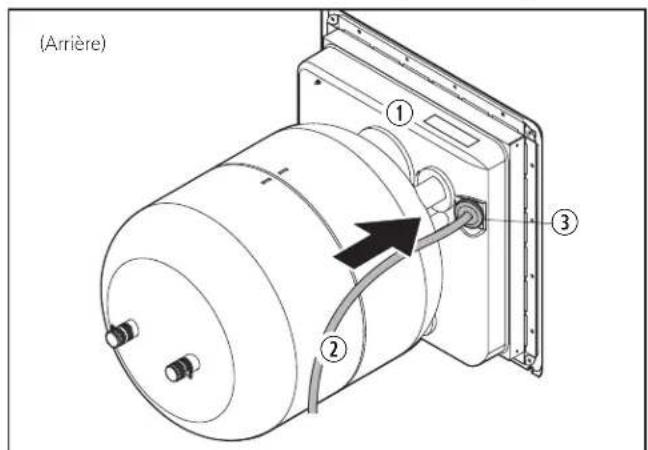

6 Étanchéiser la ligne de gaz avec l'œillet

① Chauffe-eau

③ Œillet

② Ligne de gaz

④ Ouverture du boîtier

1. Raccorder la ligne de gaz P.L. évasée de 3/8 po (0,95 cm) au chauffe-eau.
2. Faire glisser l'œillet sur la conduite de 3/8 po (0,95 cm).
3. Évaser la ligne de gaz si nécessaire.

Si la ligne de gaz de 3/8 po (0,95 cm) est déjà évasée, couper l'œillet d'un côté. Placer l'œillet fendu sur la ligne de gaz et l'enfoncer dans l'ouverture du boîtier.

1. Tirer la ligne de gaz de 3/8 po (0,95 cm) et l'œillet par l'ouverture du boîtier du chauffe-eau.
2. Raccorder le raccord évasé et enfoncer l'œillet dans l'ouverture. Appliquer du mastic autour de l'œillet s'il a été coupé au cours de l'installation de la ligne de gaz.

4.5 Installation de l'interrupteur

Dometic recommande de brancher le chauffe-eau directement sur une batterie de 12 V c.c. ou en aval du filtre du convertisseur électrique c.a./c.c. Éviter les branchements en amont du convertisseur c.a./c.c., si possible. Utiliser un fil d'un calibre minimal de 18, homologué UL et CSA.

Le câblage de commande de 12 V c.c. du chauffe-eau est un fil toronné de calibre 18 résistant à 105 °C (221 °F). Ce fil de calibre 18 devrait être suffisant pour le fil de commande de 12 V c.c. allant du chauffe-eau jusqu'au commutateur et à la source d'alimentation de 12 V c.c. ; cependant, consulter tous les codes locaux et nationaux relatifs à votre installation spécifique pour vérifier.

4.5.1 Préparation du site d'installation de l'interrupteur

AVERTISSEMENT : RISQUE DE DÉPART DE FEU ET/OU DE DÉCHARGE ÉLECTRIQUE. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort.

• S'assurer qu'il n'y a pas d'obstacles (fils électriques, tuyaux, etc.) dans le toit ou les parois du VR aux emplacements d'installation.
• Couper le gaz, couper l'alimentation 120 V c.a. du VR et débrancher la borne positive (+) 12 V c.c. de la batterie avant de percer ou de couper dans le VR.

Un voyant allumé sur la plaque de l'interrupteur indique une défaillance (pas de chaleur).

Lors du choix de l'emplacement du ou des interrupteurs, s'assurer de choisir un site facilement accessible pour permettre son utilisation et son entretien.

Les modèles à fonction combinée avec un interrupteur simple auront deux interrupteurs séparés (un pour l'élément de chauffage à gaz et

l'autre pour la commande électrique) qui devront être installés dans un endroit facile d'accès.

7 Installation de l'interrupteur simple

① Interrupteur simple ③ Découpe murale ② Vis de fixation au mur

8 Installation de l'interrupteur double

① Interrupteur double ③ Découpe murale ② Vis de fixation au mur

1. Choisir l'emplacement du ou des interrupteurs.
2. Découper un trou de taille suffisant pour l'interrupteur de façon à laisser assez de place pour fixer l'interrupteur avec le matériel adapté.

4.5.2 Terminer l'installation de l'interrupteur

Avant de terminer l'installation de l'interrupteur, voir « Câblage de l'alimentation 115 V c.a. » à la page 34.

1. Positionner la plaque murale en orientant bien les lettres et les symboles.
2. Utiliser quatre vis pour fixer l'interrupteur. Serrer les vis pour maintenir le ou les interrupteurs bien en place.
3. Mettre le ou les interrupteurs en position OFF (Arrêt).

Pour les interrupteurs doubles, s'assurer que les deux interrupteurs sont en position OFF (Arrêt).

4.6 Câblage de l'alimentation 115 V c.a.

AVERTISSEMENT : RISQUE DE DÉPART DE FEU.

Lorsqu'on utilise une connexion avec cordon et fiche pour alimenter le chauffe-eau, le cordon doit être homologué UL et convenir aux lieux humides et aux usages intenses et super intenses. Le cordon doit être souple, de type S, SO, ST, STO, SJ, SJT, SJTO, HS ou HSO, en conformité avec le Code électrique national, ANSI/NFPA 70. La longueur du cordon externe menant au chauffe-eau ne doit pas dépasser 6 pieds (182,88 cm) et ne doit pas être inférieure à 2 pieds (60,96 cm), lorsqu'elle est mesurée à partir de la fiche. Au minimum, le calibre du cordon d'alimentation électrique doit être de 14 AWG. La fiche doit posséder une capacité nominale de 15 ampères. Le non-respect de cet avertissement pourrait entraîner de graves blessures, voir la mort.

AVIS : Ne pas faire passer les fils électriques autour d'objets coupants ou dans des endroits où ils peuvent être écrasés.

AVIS : Lorsque Romex est utilisé avec une mise à la terre nue, faire attention de placer le fil de terre de manière à ce qu'il n'entre pas en contact avec les bornes de l'objet de chauffe. Cela peut endommager le fil de terre.

Voir « Diagrammes de câblage » à la page 48 pour un schéma de câblage complet.

Veuillez prendre en compte ce qui suit avant le câblage de l'interrupteur :

• La fiche à trois lames doit être branchée sur une prise dédiée à trois orifices, homologuée UL et dont la capacité nominale minimum est de 15 ampères.
• Tous les câblages doivent être conformes aux codes électriques applicables. Utiliser un conduit électrique métallique, un conduit métallique souple, un câble à blindage métallique ou un câble blindé non métallique avec conducteur de mise à la terre.
• Les fils doivent avoir une capacité supérieure ou égale à 1400 watts.
• La méthode de câblage doit être conforme aux sections applicables de l'article 551 du Code électrique national ANSI/NFPA 70.
• L'emplacement de la prise doit être conforme à tous les codes applicables et elle doit être située à l'écart de toute source d'eau.

4.6.1 Configuration d'un interrupteur simple

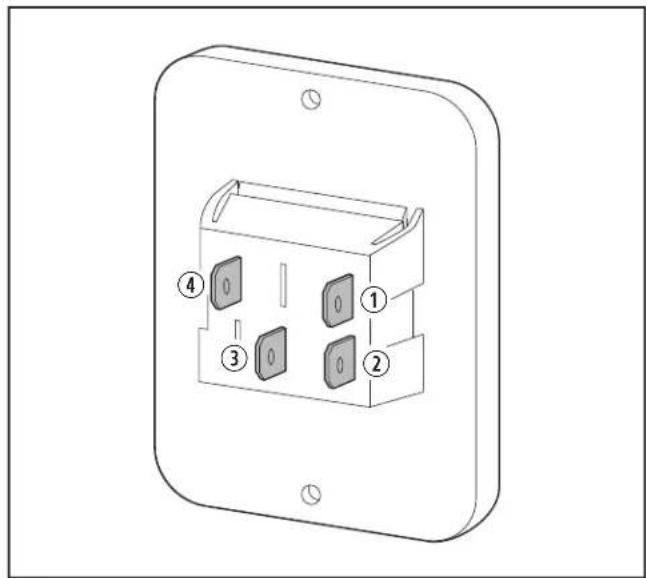

9 Câblage de l'interrupteur

① Voyant de verrouillage (Bleu)

③ Commande (Blanc/Orange)

② +12V c.c. (Noir)

④ Terre (Vert)

1. Brancher le fil bleu du voyant de verrouillage du chauffe-eau sur le connecteur à cosse plate à l'arrête de l'interrupteur.
2. Brancher le fil noir + 12 V c.c. sur le connecteur à cosse plate à l'arrête de l'interrupteur.
3. Brancher le fil blanc ou orange (selon l'alimentation) du chauffe-eau sur le connecteur à cosse plate à l'arrête de l'interrupteur.
4. Brancher le fil de terre vert du connecteur à cosse plate à l'arête de l'interrupteur sur un emplacement de mise à la terre approprié.

4.6.2 Configuration d'un interrupteur simple à fonction combinée

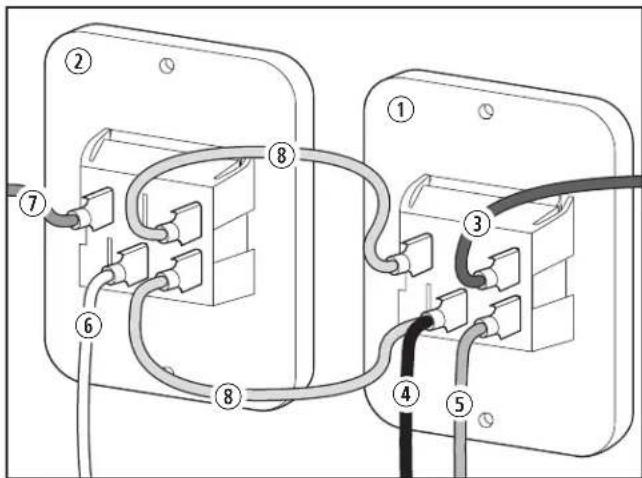

10 Câblage d'un interrupteur simple à fonction combinée

① Élément de chauffage

⑤ Gaz (Orange)

② Commande électronique

⑥ Électronique (Blanc)

③ Voyant de verrouillage (Bleu)

① Terre (Vert)

④ +12 V c.c. (Noir)

Il faut utiliser deux interrupteurs séparés pour les modèles à fonction combinée avec un interrupteur simple. Assigner et étiqueter un interrupteur pour l'élément de chauffage au gaz et un interrupteur pour la commande électronique.

1. Brancher le fil bleu du voyant de verrouillage du chauffe-eau sur le connecteur à cosse plate adéquat à l'arrière de l'interrupteur assigné à l'élément de chauffage.
2. Brancher le fil noir + 12 V c.c. sur le connecteur à cosse plate à l'arrière de l'interrupteur assigné à l'élément de chauffage à gaz.
3. Brancher le fil orange du chauffe-eau sur le connecteur à cosse plate à l'arrière de l'interrupteur assigné à l'élément de chauffage à gaz.
4. Brancher un fil de raccordement sur les connecteurs à cosse plate à l'arrière de chaque interrupteur.
5. Brancher un autre fil de raccordement sur les connecteurs à cosse plate à l'arrière de chaque interrupteur.
6. Brancher le fil blanc du chauffe-eau sur le connecteur à cosse plate à l'arrière de l'interrupteur assigné à la commande électronique.
7. Brancher le fil de terre vert du connecteur à cosse plate à l'arrière de l'interrupteur assigné à la commande électronique sur un emplacement de mise à la terre approprié.

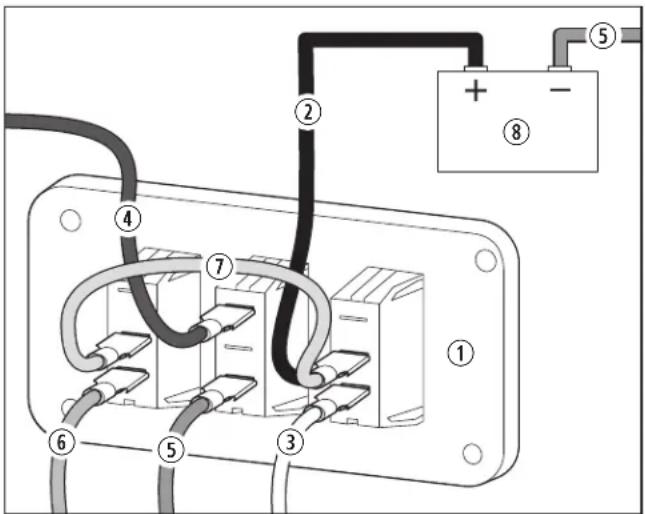

4.6.3 Configuration d'un interrupteur double 11 Câblage de l'interrupteur double

① Interrupteur

⑤ Fil de terre (Vert)

② + 12 V c.c. (Noir)

Gaz (Orange)

③ Électronique (Blanc)

⑦ Fil de raccordement

④ Voyant de verrouillage (Bleu)

Batterie

L'utilisation prévue de l'interrupteur pour chaque option de commande est indiquée sur la face avant de l'interrupteur. L'éclair indique l'utilisation avec la commande électronique alors que la flamme indique l'utilisation avec l'élément de chauffage à gaz. Il est important de câbler les interrupteurs en conséquence.

1. Brancher le fil noir + 12 V c.c. de la batterie sur le connecteur à cosse plate à l'arrière de l'interrupteur de commande électronique.
2. Brancher le fil blanc du chauffe-eau sur le connecteur à cosse plate à l'arrière de l'interrupteur de commande électronique.
3. Brancher le fil bleu du voyant de verrouillage du chauffe-eau sur le connecteur à cosse plate dans le port vide de l'interrupteur.
4. Brancher le fil de terre vert du chauffe-eau sur la borne négative de la batterie.
5. Brancher le fil de terre du connecteur à cosse plate dans le port vide de l'interrupteur sur un emplacement de mise à la terre approprié.
6. Brancher le fil de raccordement sur les connecteurs à cosse plate entre l'interrupteur de commande électronique et l'interrupteur de l'élément de chauffage au gaz.
7. Brancher le fil orange du chauffe-eau sur le connecteur à cosse plate sur l'interrupteur de l'élément de chauffage au gaz.

AVERTISSEMENT : RISQUE D'INTOXICATION AU MONOXYDE DE CARBONE, DE DÉPART DE FEU ET/OU D'EXPLOSION. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :

• S'assurer de la bonne ventilation et de l'étanchéité de l'appareil pour éviter l'accumulation de monoxyde de carbone à l'intérieur du VR.
• Tout l'air de combustion doit provenir de l'extérieur du VR. Tous les produits de la combustion doivent être évacués vers l'extérieur du VR.
• Ne pas ventiler le chauffe-eau avec un système de ventilation desservant un autre appareil.
• Ne pas évacuer l'air du chauffe-eau vers un espace extérieur couvert.
• Protéger les matériaux de construction des gaz de combustion lors de leur évacuation.
• Installer le chauffe-eau sur une paroi extérieure, avec une trappe d'accès donnant vers l'extérieur.
• Ne pas modifier le chauffe-eau pour une mise à la terre positive.
• Ne pas faire d'essai électrique haute tension sur le chauffe-eau sans avoir débranché la carte contrôleur DSI.
• Ne pas utiliser de chargeur de batterie pour alimenter le chauffe-eau à quelque moment que ce soit, même lors de tests.

AVIS : Ne pas modifier le chauffe-eau d'une quelconque manière.

AVIS : Ne pas soulever, pousser ou désaligner le tube du brûleur principal. Cela peut endommager le brûleur et le chauffe-eau.

Installer dans les véhicules récréatifs uniquement. Les VR sont des véhicules récréatifs conçus comme résidences temporaires pour les vacances, le camping ou les voyages ; ils fonctionnent de façon autonome ou sont parfois remorqués par un autre véhicule.

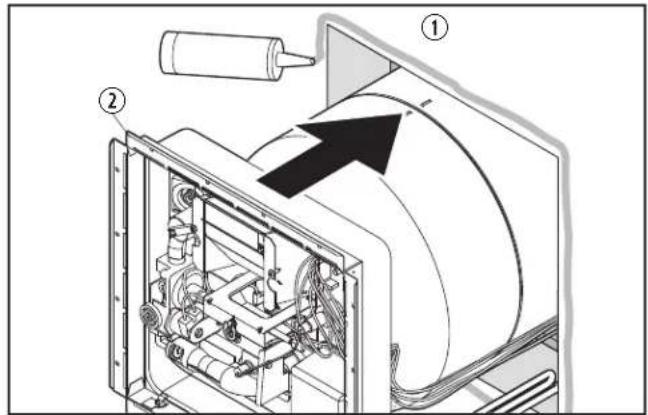

12 Calfeutrage de l'appareil

① Ouverture

② Fentes de bride

1. Appliquer minutieusement le mastic sur le pourtour de l'ouverture et des fentes à bride.

Il est possible de substituer un ruban de butyle de 1-1/4 po x 1/8 po (32 mm x 3 mm) au mastic.

1. Pousser l'appareil contre le mastic dans la découpe.

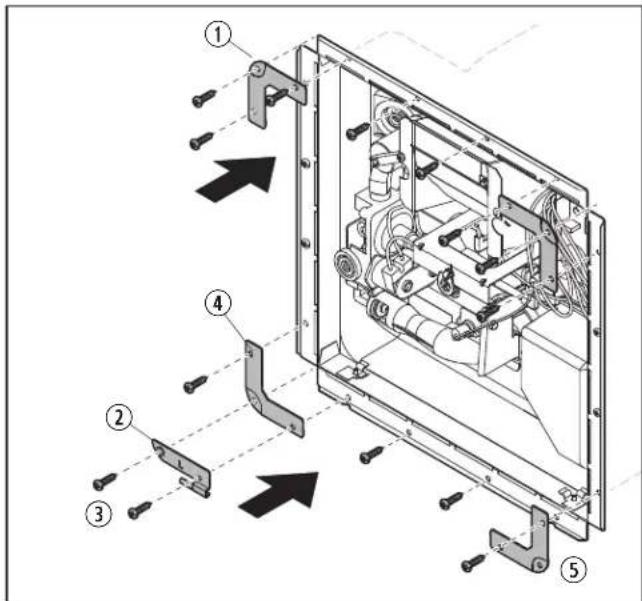

13 Fixer les équerres de fixation et la bride

① Supports d'angle supérieurs

Support d'angle inférieur gauche

② Charnière gauche

Support d'angle inférieur droit

③ Vis à tête ronde #8 3/4 po (qté 18)

1. Fixer les deux supports d'angle supérieurs sur le boîtier du chauffe-eau avec six vis à tête ronde #8 3/4 po ou un équivalent.

Les vis ne sont pas fournies avec l'appareil.

1. Placer la charnière gauche sur le support d'angle inférieur gauche et les fixer sur le boîtier avec trois vis à tête ronde #8 3/4 po ou un équivalent.
2. Fixer la charnière inférieure droite avec une seule vis à tête ronde #8 3/4 po ou un équivalent dans le trou du haut pour l'instant.
3. Fixer le boîtier au VR avec huit vis à tête ronde #8 3/4 po ou un équivalent dans les trous autour de la bride.
4. Inspecter les joints pour vérifier qu'ils adhèrent au plateau et créent un joint étanche.

4.8 Installation de la trappe d'accès

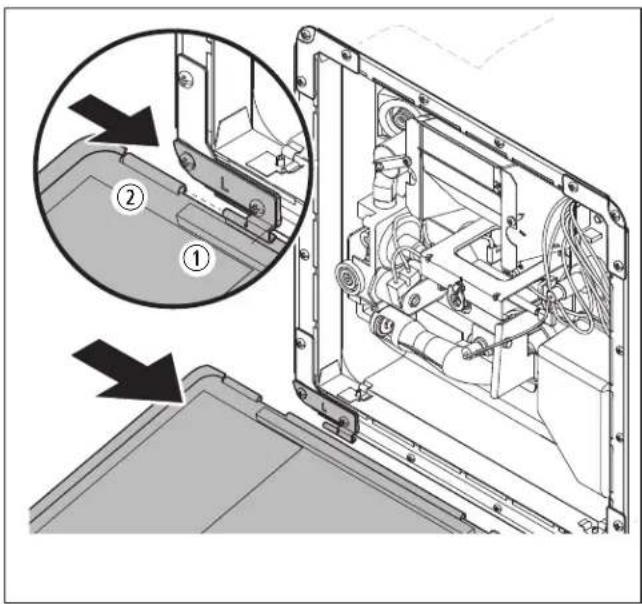

14 Glissement de la trappe d'accès sur la charnière gauche

① Charnière gauche

② Trappe d'accès

1. Glisser la trappe d'accès sur la charnière gauche.

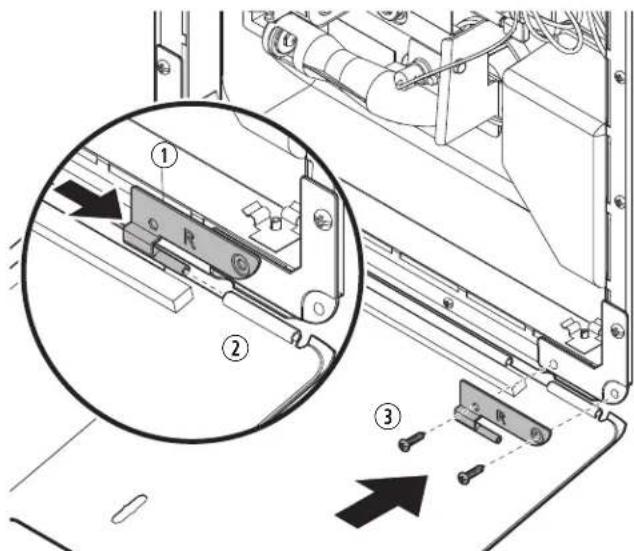

15 Fixation de la charnière droite

① Charnière droite

③ Vis à tête ronde #8 3/4 po (qte 2)

② Trappe d'accès

1. Glisser la charnière droite dans la trappe d'accès et la placer contre le support d'angle droit. Fixer la charnière droite avec deux vis #8 3/4 po.
2. Appliquer du mastic sur les deux coins.

4.9 Effectuer les tests d'étanchéité

A AVERTISSEMENT : RISQUE DE DÉPART DE FEU ET/OU D'EXPLOSION.

Ne pas utiliser d'allumettes, de bougies, ou autres moyens de test pour contrôler la présence éventuelle de fuites de gaz. Le non-respect de cet avertissement pourrait entraîner de graves blessures, voire la mort.

Déconnecter le chauffe-eau du réseau de gaz avant tout test de pression supérieure ou égale à 0,5 psi (34 mbar).

1. Ouvrir l'alimentation en gaz et s'assurer que le chauffe-eau et les différents raccords de gaz ne comportent pas de fuites, à l'aide d'une solution de détection de fuites.
2. Remplir le réservoir du chauffe-eau avec de l'eau.
3. Vérifier que le réservoir et tous les raccords d'eau ne fuient pas.

5 Mode d'emploi

AVERTISSEMENT : RISQUE DE BRÛLURE, DE DÉPART DE FEU, D'EXPLOSION ET/OU DANGER LIÉ AU MONOXYDE DE CARBONE.

Garder la zone autour du chauffe-eau à l'écart de produits de nettoyage combustibles, d'essence et autres vapeurs et liquides inflammables. Le non-respect de cet avertissement pourrait entraîner des blessures graves ou la mort.

AVERTISSEMENT : RISQUE DE DÉPART DE FEU ET/OU D'EXPLOSION. Le non-respect de cet avertissement pourrait entraîner de graves blessures, voire la mort.

• Ne pas stocker ni utiliser d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil.
• En cas de surchauffe ou si l'alimentation en gaz ne se coupe pas, mettre l'interrupteur de commande en position arrêt (OFF) et retirer le fil rouge de la borne gauche de l'interrupteur E.C.O. ou fermer le gaz au niveau de la bouteille de gaz P.L. (OFF). Utiliser uniquement avec du gaz P.L.
• Lors du réapprovisionnement en carburant, éteindre les appareils à gaz et les veilleuses.
• Éteindre le gaz (OFF) au niveau de la bouteille de gaz P.L., lorsque le véhicule est en déplacement. Cela permet de désactiver tous les appareils à gaz et toutes les veilleuses.
• Les appareils à gaz ne doivent jamais fonctionner lorsque le véhicule se déplace. Des mouvements d'air imprévisibles risqueraient d'entraîner un retour de flamme dans le tube du brûleur, ce qui pourrait causer des dommages par le feu. Le fusible de coupure thermique pourrait également être activé accidentellement et éteindre complètement le chauffe-eau. Le thermorupteur devrait alors être remplacé.

ATTENTION : RISQUE DE DÉPART DE FEU.

Ne pas fumer ni tenir de flamme à proximité d'un robinet ouvert. Le non-respect de cette mise en garde pourrait entraîner des blessures légères ou modérées.

ATTENTION : RISQUE D'EXPLOSION.

Si le chauffe-eau n'a pas été utilisé pendant plus de deux semaines, il est possible que de l'hydrogène se soit formé dans la conduite d'eau. Dans ces conditions, avant d'utiliser tout appareil électrique branché sur le système d'eau chaude, faire couler l'eau du robinet d'eau chaude de l'évier de la cuisine pendant plusieurs minutes pour réduire le risque de blessures. En cas de présence d'hydrogène, vous entendrez probablement l'air s'échapper du tuyau lorsque l'eau commence à couler. Le non-respect de cet avertissement pourrait entraîner de graves blessures, voire la mort.

AVIS : Ne pas faire fonctionner sans eau dans le réservoir. Cela pourrait endommager le produit.

5.1 Utilisation de la commande électronique

Interrupteur en position ON (Marche)

1. Mettre l'interrupteur en position ON (Marche).

Si le voyant de l'interrupteur reste allumé pendant plus de 15 secondes, mettre l'interrupteur en position OFF (Arrêt), patienter 5 minutes et répéter l'étape 1.

5.1.1 Fonction gaz

AVERTISSEMENT : RISQUE DE BRÛLURE, DE DÉPART DE FEU, D'EXPLOSION ET/OU DANGER LIÉ AU MONOXYDE DE CARBONE.

Garder la zone autour du chauffe-eau à l'écart de produits de nettoyage combustibles, d'essence et autres vapeurs et liquides inflammables. Le non-respect de cet avertissement pourrait entraîner des blessures graves ou la mort.

Lorsque l'interrupteur de l'élément de chauffage au gaz est en position ON (Marche), le chauffe-eau essaiera de s'allumer trois fois. Dans le cas où, pour une raison quelconque, l'allumage ne se produit pas, le chauffe-eau se verrouille et le voyant lumineux de verrouillage s'allume au rouge. Quand le thermostat ne fonctionne pas, l'E.C.O. verrouillera également le chauffe-eau et il faudra le réinitialiser. Identifier la raison pour laquelle l'allumage ne s'effectue pas, rectifier l'erreur et réinitialiser le processus de régulation du gaz en éteignant (OFF), puis en rallumant (ON) l'appareil.

5.1.2 Élément de chauffage électrique

Lorsque l'interrupteur de l'élément électrique est en position ON (Marche), le relais situé à l'arrière de

L'unité se ferme, envoyant un courant de 110 V c.a. vers l'élément. Si le thermostat ne fonctionne pas, l'E.C.O. s'active et verrouille le système. Pour remédier à ce problème, vérifier que le contact entre le thermostat et le réservoir est ajusté. Réinitialiser la commande en mettant l'interrupteur électrique en position OFF (Arrêt), puis en position ON (Marche).

5.1.3 Fonction gaz/électricité

L'appareil peut fonctionner simultanément en mode gaz et en mode électrique, ce qui permet d'éviter les interruptions prolongées.

Si le gaz ne s'allume pas, le mode gaz se verrouillera, mais le voyant de verrouillage ne s'allumera pas étant donné que le mode électrique est encore en marche.

Si vous remarquez une interruption prolongée indiquant que le gaz ne fonctionne pas, mettre l'interrupteur de la commande électronique en position OFF (Arrêt). Le voyant s'allumera, indiquant qu'un verrouillage vient de se produire du côté gaz.

Rectifier le problème et remettre les interrupteurs sur la position ON (Marche).

Voir « Entretien et nettoyage » à la page 41.

5.2 Résoudre une défaillance dans le fonctionnement du chauffe-eau

Si le chauffe-eau ne fonctionne pas car la température de l'eau est trop élevée, il se verrouille. Rechercher la cause de la surchauffe et rectifier le problème avant de réinitialiser le chauffe-eau.

Rechercher la cause de la surchauffe, puis effectuer les étapes suivantes afin de réinitialiser le chauffe-eau :

1. Attendre que l'eau refroidisse.
2. Mettre l'interrupteur en position OFF (Arrêt) et patienter 30 secondes.
3. Mettre l'interrupteur en position ON (Marche). Si le verrouillage persiste :
4. Lire les consignes dans les sections « Entretien et nettoyage » et « Entretien de la commande électronique » de ce manuel.
5. Contacter un centre de réparation Dometic.

5.3 Éteindre le chauffe-eau

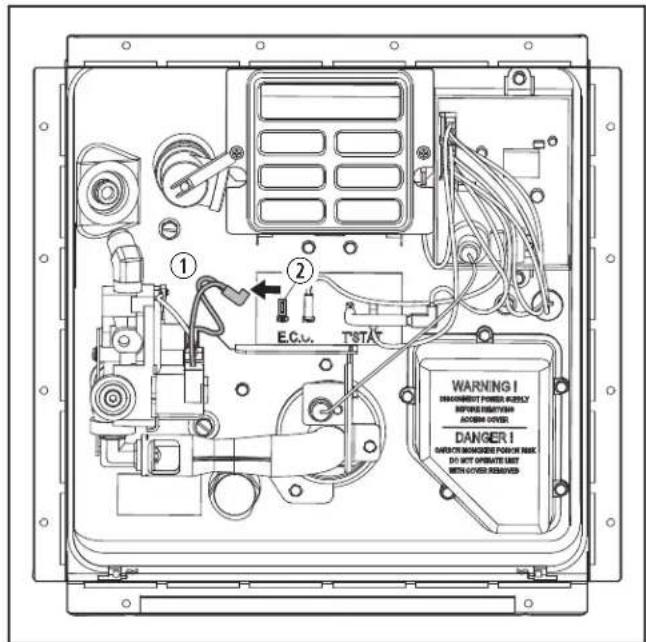

17 Retirer le fil rouge de l'interrupteur E.C.O.

① Fil rouge ② Borne gauche de l'interrupteur E.C.O.

Effectuer ces étapes avant toute réparation effectuée sur le chauffe-eau.

1. Mettre l'interrupteur en position OFF (Arrêt).
2. Retirer le fil rouge de la borne gauche de l'interrupteur E.C.O. (E.C.O. au robinet).

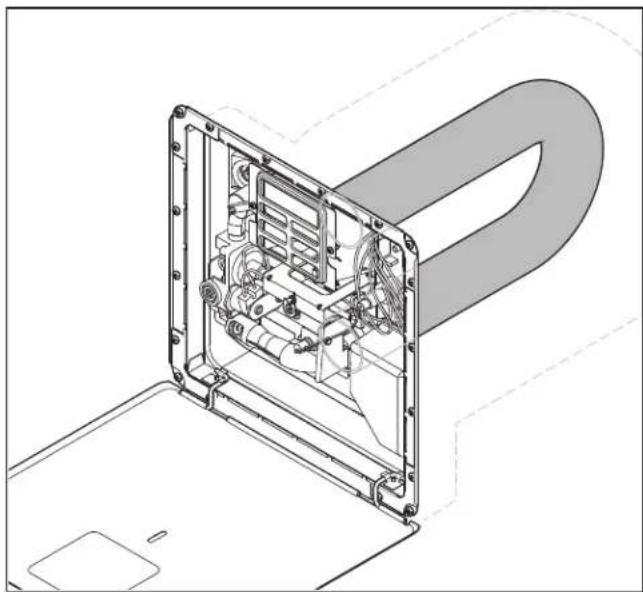

6 Entretien et nettoyage

A AVERTISSEMENT : DANGER D'EMPOISONNEMENT AU MONOXYDE DE CARBONE.

Les flammes de gaz consomment de l'oxygène, lequel doit être remplacé pour assurer une combustion adéquate. Fournir de l'air frais pendant les essais, l'entretien et la maintenance de l'appareil. Le non-respect de cet avertissement peut entraîner de graves blessures, voire la mort.

A AVERTISSEMENT : RISQUE DE DÉPART DE FEU OU D'EXPLOSION. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :

• Avant toute procédure d'entretien ou de nettoyage, couper le gaz au niveau de la bouteille de gaz P.L. avant de débrancher une ligne de gaz.
• S'assurer que le compartiment de commande est propre et ne contient pas de carburant, de matériaux combustibles ou de liquides ou vapeurs inflammables.

Lors d'une maintenance sur les commandes, étiqueter tous les fils avant de les débrancher.

Vérifier le bon fonctionnement après une maintenance.

Faire tester la pression du gaz régulièrement. La pression doit être réglée sur 11 po (27,94 cm) de colonne d'eau lorsque 3 appareils fonctionnent.

Évacuer l'eau contenue dans le chauffe-eau à intervalles réguliers (au moins une fois par an).

Évacuer l'eau contenue dans le VR avant de l'entreposer pour l'hiver ou lorsqu'il existe un risque de gel.

S'assurer que l'évent et la grille d'air de combustion ne comportent aucune obstruction.

Inspecter régulièrement la flamme du brûleur principal.

6.1 Maintenance de la carte contrôleur DSI

À l'usine, votre chauffe-eau a été équipé d'une carte contrôleur DSI à fusible. Ce fusible protège la carte de circuits imprimés contre les courts-circuits pouvant survenir dans les câblages.

Si le fusible grille, le chauffe-eau ne fonctionnera pas.

Avant de remplacer le fusible, vérifier que le court-circuit n'est pas externe à la carte contrôleur DSI.

Une fois le court-circuit réparé, remplacer le fusible de 2 ampères par un mini-fusible de type ATO.

Ne pas installer de fusible de plus de 3 ampères.

Si le fusible est intact mais que l'appareil ne fonctionne pas, vérifier que la tension du courant alimentant l'appareil n'est pas trop élevée (supérieure à 14 volts).

Vérifier que la tension du courant n'est pas trop basse (inférieure à 10 V c.c.) sur la ligne du thermostat.

Inspecter et enlever tous les débris, comme la poussière et les nids d'insectes dans le tube du brûleur ou le système d'évacuation. S'il est difficile d'enlever les nids, contacter un centre de réparation agréé.

Si les étapes précédentes ne rectifient pas le problème, inspecter le système de coupure thermique.

Le système de coupure thermique est un dispositif installé sur la ligne d'alimentation.

18 Système de coupure thermique

Ce dispositif, une fois déclenché, coupe l'arrivée du courant électrique et le fonctionnement du chauffe-eau. Par exemple, en cas d'obstruction dans la conduite d'évacuation, tel que décrit dans la section « Effectuer l'entretien préventif » à la page 42, la flamme ou la chaleur du brûleur risquent d'entrer en contact avec le système de coupure, ce qui fera fondre l'objet du fusible incorporé dans le système de coupure thermique. Pour rétablir l'électricité et le bon fonctionnement du chauffe-eau, l'obstruction doit être éliminée et le système de coupure thermique doit être remplacé.

6.2 Effectuer l'entretien préventif

Araignées, guêpes et autres insectes font parfois leur nid dans le tube du brûleur. Cela risque de causer une mauvaise combustion, un retard dans l'allumage ou un allumage à l'extérieur du tube de combustion ou du brûleur.

Prêter attention à tout changement du son produit par le brûleur et de l'apparence de la flamme (calme ou encore jaune vif plutôt que drue et bleue). Cela indique que le tube du brûleur ou une partie du brûleur est obstrué.

Inspecter et nettoyer régulièrement le tube du brûleur. Introduire une brosse métallique flexible à l'intérieur du tube du brûleur pour retarder les obstructions ou nettoyer le brûleur, notamment le tube.

19 Tube du brûleur

6.3 Nettoyage du module d'allumage électronique

20 Inspection de l'électrode

1. Inspecter l'orifice du brûleur principal.
2. Nettoyer et régler le brûleur principal.
3. S'assurer du bon alignement du brûleur principal et des soupapes.
4. Vérifier que la porcelaine de l'électrode ne comporte pas de fissures.
5. Vérifier que l'écart entre l'électrode et le sol est bien de 0,125 po (0,3175 cm).
6. Vérifier que la carte contrôleur DSI ne fonctionne pas de manière intermittente. En cas de fonctionnement intermittent de la carte contrôleur DSI, enlever la carte et nettoyer le bornier avec une gomme à effacer.

21 Carte contrôleur DSI

6.4 Entretien du réservoir du chauffe-eau

ATTENTION : RISQUE DE BRÛLURES.

Éteindre le chauffe-eau et attendre que l'eau refroidisse avant d'enlever le bouchon de vidange et de rincer le réservoir d'eau du chauffe-eau. Le non-respect de cette mise en garde pourrait entraîner des blessures légères ou modérées.

6.4.1 Préparation hivernale de l'appareil

Pour assurer le meilleur rendement de votre chauffe-eau et prolonger la vie du réservoir, évacuer et rincer régulièrement le réservoir du chauffe-eau.

Avant le rangement à long terme ou avant l'arrivée du gel, évacuer et rincer le réservoir.

1. Couper l'alimentation principale en eau (la pompe ou la source d'apport en eau) puis tirer sur la poignée de la soupape de sécurité P/T. Cela permettra à l'eau de sortir par le trou de vidange.
2. Évacuer l'eau du réservoir du chauffe-eau en retirant le bouchon de vidange.

Une fois le réservoir vidangé, étant donné l'emplacement du bouchon de vidange, il restera environ deux litres d'eau dans le réservoir. Cette eau contient la plus grande partie des particules corrosives dangereuses. Pour retirer ces particules corrosives dangereuses, rincer le réservoir soit avec de l'air, soit avec de l'eau. Que vous utilisiez de l'air ou de l'eau sous pression, l'application peut se faire soit par l'entrée, soit par la sortie située à l'arrière du réservoir ou par la soupape de sécurité P/T. (En cas d'utilisation de la soupape de sécurité P/T, il faudra tirer complètement sur la poignée.) La pression forcera l'eau et les particules corrosives restantes à s'évacuer.

En cas d'utilisation d'eau sous pression, pomper de l'eau fraîche dans le réservoir à l'aide d'une pompe à bord ou utiliser de l'eau venant de l'extérieur pendant 90 secondes, de façon à permettre à l'eau fraîche de remuer l'eau stagnante se trouvant au fond du réservoir et de forcer les dépôts à sortir par le trou de vidange. Continuer à rajouter de l'eau et à évacuer, jusqu'à ce que l'eau restant dans le réservoir ne comporte plus aucune particule.

Si l'eau coule de façon irrégulière, ouvrir la soupape de sécurité P/T pour permettre à l'air d'entrer dans le réservoir. À l'aide d'un fil de fer de petit diamètre ou d'un porte-manteau, piquer à l'intérieur du trou de vidange de façon à éliminer toute obstruction.

1. Remettre le bouchon de vidange et fermer la soupape de sécurité P/T.

Les deux litres d'eau qui restent au fond du réservoir suite à la vidange n'endommageront pas le réservoir en cas de gel.

6.4.2 Rétablir la poche d'air d'expansion thermique

ATTENTION : RISQUE DE BRÛLURES.

Couper le chauffe-eau avant d'ouvrir la soupape de sécurité P/T et de rétablir la poche d'air. L'eau contenue dans le réservoir doit être froide. Le non-respect de cette mise en garde pourrait entraîner des blessures légères ou modérées.

1. Laisser l'eau refroidir ou la laisser couler jusqu'à ce qu'elle soit froide.
2. Couper l'alimentation principale en eau (la pompe ou la source d'apport en eau).
3. Ouvrir le robinet d'eau chaude le plus proche du chauffe-eau.
4. Tirer complètement la poignée de la soupape de sécurité P/T et laisser l'eau couler, jusqu'à ce qu'elle s'arrête.
5. Laisser la soupape de sécurité P/T revenir brusquement en position fermée.
6. Fermer le robinet.
7. Ouvrir l'alimentation en eau.
8. Allumer le chauffe-eau et le tester.

Faire fonctionner manuellement la soupape de sécurité P/T au moins une fois par an. 9. Lorsque la soupape de sécurité P/T dégoutte à nouveau, répéter les étapes 1 à 8.

Pour vidanger avec la soupape de sécurité P/T :

1. Tirer sur la poignée de la soupape de sécurité P/T.
2. Appliquer de la pression d'air dans la soupape de sécurité P/T.

Pour une solution permanente, Dometic vous conseille l'une des procédures suivantes :

1. Installer une soupape de sécurité de température et pression dans la conduite d'arrivée d'eau froide du chauffe-eau. Régler la soupape pour qu'elle fonctionne à 100-125 psi (689,47 kPa-861,84 kPa). Voir « Remplacement des pièces de soupape de sécurité P/T » à la page 46.
2. Fixer une conduite de vidange à partir de la soupape jusqu'à l'extérieur du VR. Lors de la fixation de la conduite de vidange, s'assurer que l'eau s'écoule sans problème.
3. Il est également possible d'installer un réservoir d'expansion de type membrane dans la conduite d'arrivée d'eau froide. Le réservoir devra permettre une dilatation d'environ 15 onces d'eau et une mise sous pression égale à la pression de l'alimentation en eau. Ces dispositifs sont disponibles chez un plombier ou dans un centre de réparation.

6.4.3 Rinçage du réservoir

Utiliser cette procédure pour un rinçage global du réservoir du chauffe-eau.

1. Couper l'alimentation principale en eau (la pompe ou la source d'apport en eau).
2. Retirer le bouchon de vidange et évacuer toute l'eau du réservoir.

Si l'eau coule de façon irrégulière ou goutte, ouvrir la soupape de sécurité P/T, puis utiliser un fil de fer de petit diamètre ou un porte-manteau pour retarder toute obstruction du trou de vidange.

Une fois le réservoir vidangé, il restera environ deux litres d'eau dans le réservoir. Cette eau contient la plus grande partie des particules corrosives. Pour éliminer ces particules, utiliser un « Outil de rinçage pour chauffe-eau de VR ». La poignée de cet outil de rinçage permet au jet d'eau de nettoyer l'intérieur du réservoir sous différents angles. Nettoyer l'intérieur du réservoir sous différents angles permet de détacher et d'éliminer les particules corrosives des conduits de vidange.

1. Continuer à rincer le réservoir jusqu'à ce que l'eau sortant des conduits de vidange soit claire.
2. Remettre le bouchon de vidange.

6.4.4 Rincer pour éliminer les mauvaises odeurs

Une odeur d'œuf pourri (sulfure d'hydrogène) pourra se dégager du fait de l'action électrogalvanique du matériel de gainage qui dégage de l'hydrogène de l'eau. En cas de présence de soufre dans l'alimentation en eau, l'eau et le soufre se mélangent pour donner une odeur désagréable.

1. Couper l'alimentation principale en eau.
2. Retirer le bouchon de vidange et vider le réservoir du chauffe-eau.
3. Remettre le bouchon de vidange.
4. Retirer la soupape de sécurité P/T.
5. Préparer une solution de 4 parts de vinaigre blanc pour 2 parts d'eau.
6. Au moyen d'un entonnoir, verser la solution à l'intérieur du réservoir, avec précaution.
7. Faire fonctionner le chauffe-eau avec la solution de vinaigre et d'eau en le laissant fonctionner normalement pendant 4 ou 5 cycles.
8. Retirer le bouchon de vidange et bien évacuer toute l'eau du réservoir.
9. Vidanger le chauffe-eau de manière à éliminer tous les sédiments.

Il est possible de rincer le réservoir avec de l'air sous pression ou avec de l'eau claire. La pression peut être appliquée soit par les clapets d'arrivée ou de sortie à l'arrière du réservoir, soit au raccord de la soupape de sécurité P/T se trouvant à l'avant de l'appareil. Si le rinçage est effectué par la soupape de sécurité P/T, lever la poignée et appliquer la pression d'air.

6.5 Exigences particulières pour les modèles EXT

Si le débit d'eau au robinet d'eau chaude est faible ou que l'eau ne semble pas aussi chaude à la sortie du chauffe-eau, le mélangeur est peut-être défectueux. Un faible débit d'eau ou de l'eau froide provenant de modèles de chauffe-eau EXT indique la présence de corrosion sur les joints et/ou de débris bloquant le filtre d'arrivée (si fourni) du mélangeur. Si ce problème se produit, appeler un technicien pour la réparation.

6.6 Réparation du mélangeur

AVERTISSEMENT : RISQUE DE BRÛLURES. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort.

• Le mélangeur ne peut pas être réparé ; il doit être remplacé en cas de défaillance.
• Le mélangeur doit être remplacé uniquement par un technicien agréé.
• Altérer le mélangeur risque de provoquer des brûlures.

Altérer le mélangeur annulera la garantie.

Cette soupape est un élément de sécurité qui doit être retirée uniquement en cas de remplacement.

• Ce chauffe-eau est équipé d'un mélangeur (régulateur) qui mélange l'eau froide avec de l'eau à plus haute température, de façon à obtenir une température de l'eau à sa sortie d'environ 130 °F (54 °C). Il est également équipé d'un thermostat à plus haute température qui permet d'augmenter la température de l'eau dans le réservoir.

6.7 Réparation de la soupape de sécurité P/T

AVERTISSEMENT : RISQUE D'EXPLOSION OU DE BRÛLURE. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort.

• Ne pas ALTÉRER la soupape de sécurité P/T.
• Ne pas placer de robinet, de bouchon ou de raccord de réduction sur la partie extérieure de la soupape de sécurité P/T.

La soupape de sécurité P/T est un élément de sécurité qui doit être retirée uniquement en cas de remplacement.

Altérer la soupape de sécurité P/T annulera la garantie.

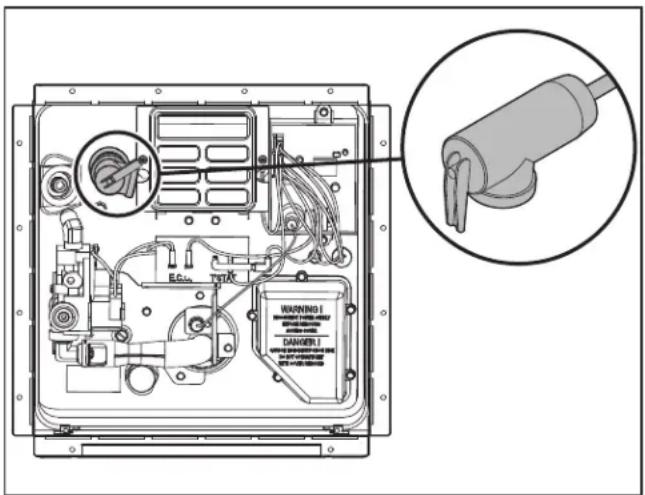

22 Soupape de sécurité P/T

La soupape de sécurité P/T ne peut pas être réparée. Elle doit être remplacée en cas de défaillance.

Ce chauffe-eau est équipé d'une soupape de sécurité P/T en conformité avec la norme ANSI 221.22 sur les soupapes de sécurité et les mécanismes de coupure automatique du gaz pour systèmes à eau chaude.

En cas d'utilisation d'un tuyau d'écoulement, ne pas utiliser de raccord réducteur ou toute autre restriction qui soit inférieure en diamètre à la sortie de la soupape de sécurité P/T. Laisser la soupape et la conduite s'écouler complètement.

Lorsqu'une soupape de sécurité P/T dégoutte pendant le fonctionnement du chauffe-eau, cela ne signifie pas qu'elle est défectueuse. La soupape de sécurité P/T dégoutte parfois, du fait de l'expansion naturelle de l'eau lorsque celle-ci est chauffée à l'intérieur du réseau d'alimentation en eau d'un VR. Le réservoir du chauffe-eau Dometic comporte une poche d'air interne en haut du réservoir qui permet de réduire les risques d'égouttement. Au fil du temps, l'expansion de l'eau absorbera cette poche d'air, laquelle devra être rétablie. En raison des qualités d'eau variables, la durée de vie de la soupape de sécurité P/T peut être raccourcie, et son remplacement peut être nécessaire pendant la période de garantie du chauffe-eau. En cas de corrosion, ce remplacement ne sera pas couvert par la garantie.

Remplacement des pièces de soupape de sécurité P/T

• Installer au minimum une soupape de sécurité P/T combinée, homologuée par un laboratoire de test reconnu au niveau national, qui inspecte régulièrement les produits d'équipement ou de matériaux concernés, selon les normes ANSI Z21.22 pour les soupapes de sécurité et les mécanismes de coupure automatique du gaz pour systèmes à eau chaude. Le réglage de pression maximum de la soupape ne doit pas dépasser 150 psi (1 034,21 kPa).
• Installer la soupape dans l'ouverture prévue, marquée à cet effet sur le chauffe-eau.
• L'installation doit être conforme aux codes locaux ou, faute de codes locaux, à la norme américaine nationale pour véhicules récréatifs ANSI A119.2/NFPA 50IC.
• En cas de source électrique externe, cet appareil doit être mis à la terre selon le Code électrique national ANSI/NFPA 70.

6.8 Utilisation d'éléments de chauffage de l'eau qui ne sont pas d'origine

AVERTISSEMENT : RISQUE D'EXPLOSION OU DE BRÛLURE. Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :

• Ne pas utiliser des éléments de chauffage provenant du marché secondaire. Les éléments de chauffage risquent de ne pas avoir fait l'objet de certains contrôles de sécurité importants.
• Ne pas utiliser de moustiquaires, de tiges d'anodes ou d'autres dispositifs non homologués avec ce chauffe-eau.
• L'utilisation d'éléments de chauffage provenant du marché secondaire peut causer le chauffage non régulé du réservoir d'eau et son explosion.

AVIS : L'utilisation de tout élément de chauffage provenant du marché secondaire peut endommager les composants ou le chauffe-eau.

Toute altération, comme l'ajout d'un élément de chauffage provenant du marché secondaire, annulera la garantie.

7 Diagrammes de câblage

Les lignes en pointillé sont câblées par le client.

23 Combinaison gaz/électricité

Lors d'une maintenance sur les commandes, étiqueter tous les fils avant de les débrancher.

Les erreurs de branchement peuvent causer un fonctionnement incorrect et dangereux. Vérifier le bon fonctionnement après une maintenance.

8 Élimination

Recycler les matériaux d'emballage dans les bacs de recyclage appropriés, si possible. Consulter un centre de recyclage local ou un revendeur spécialisé pour en savoir plus sur l'élimination du produit conformément à toutes les réglementations nationales et locales applicables.

9 Informations de garantie

Voir les sections ci-dessus pour des renseignements sur la garantie et l'assistance sous garantie aux États-Unis, au Canada et dans toutes les autres régions.

9.1 États-Unis et Canada

GARANTIE LIMITÉE DISPONIBLE À WWW.DOMETIC.COM/WARRANTY.

POUR TOUTE QUESTION OU POUR OBTENIR UNE COPIE GRATUITE DE LA GARANTIE LIMITÉE, CONTACTER :

DOMETIC CORPORATION CUSTOMER SUPPORT CENTER 1120 NORTH MAIN STREET ELKHART, INDIANA, USA 46514 1-800-544-4881 OPT 1

9.2 Toutes les autres régions

La période de la garantie légale est applicable. En cas de défaillance du produit, veuillez contacter la filiale du fabricant dans votre région (voir les adresses au dos du mode d'emploi) ou votre revendeur.

Pour le traitement des réparations ou de la garantie, veuillez inclure les documents suivants lors de l'envoi de l'appareil :

• Une copie du justificatif d'achat comprenant la date de l'achat.
• Une explication de la demande ou une description de la défaillance.

dometic.com

VOTRE DISTRIBUTEUR LOCAL

dometic.com/dealer

VOTRE SUPPORT LOCAL

dometic.com/contact
