RF170WDRUX5 N - Réfrigérateur Fisher & Paykel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur à double porte avec congélateur en bas, capacité totale de 450 litres, classe énergétique A+, dimensions : 790 mm (largeur) x 1715 mm (hauteur) x 695 mm (profondeur).
Utilisation	Système de refroidissement à circulation d'air, contrôle électronique de la température, éclairage LED, tiroirs à légumes avec humidité réglable.
Maintenance et réparation	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage automatique, filtre à air remplaçable.
Sécurité	Système de verrouillage de porte, alarme de porte ouverte, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, service après-vente disponible, compatible avec les normes de recyclage.

FOIRE AUX QUESTIONS - RF170WDRUX5 N Fisher & Paykel

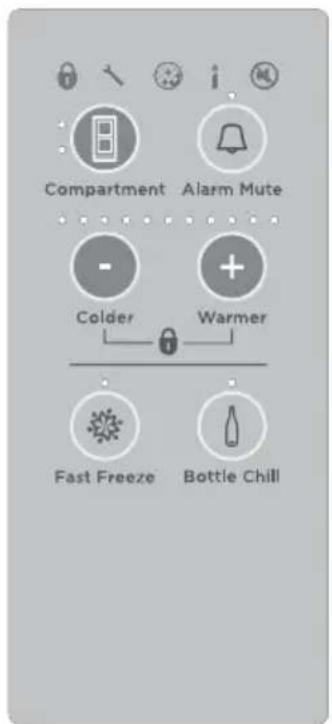

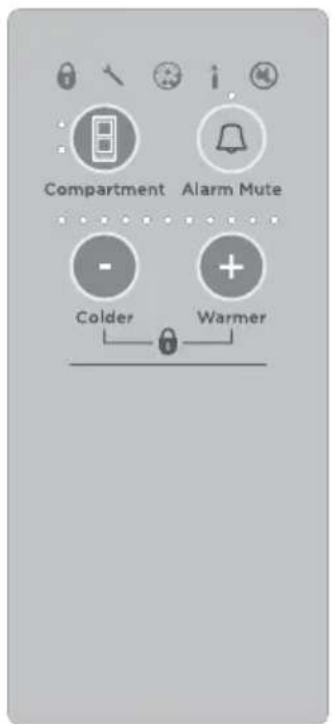

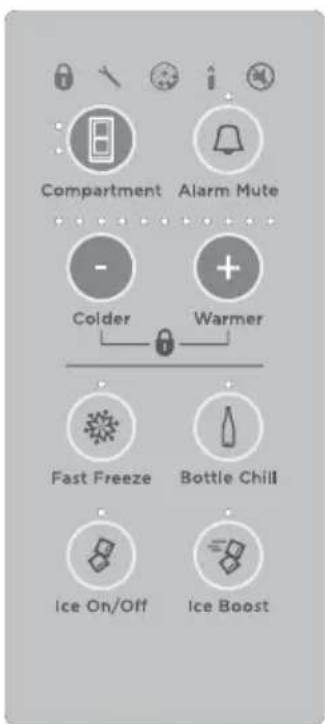

Comment régler la température de mon réfrigérateur Fisher & Paykel RF170WDRUX5 ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour ajuster la température souhaitée entre 2°C et 5°C pour le réfrigérateur et entre -18°C et -15°C pour le congélateur.

Mon réfrigérateur fait un bruit étrange, que dois-je faire ?

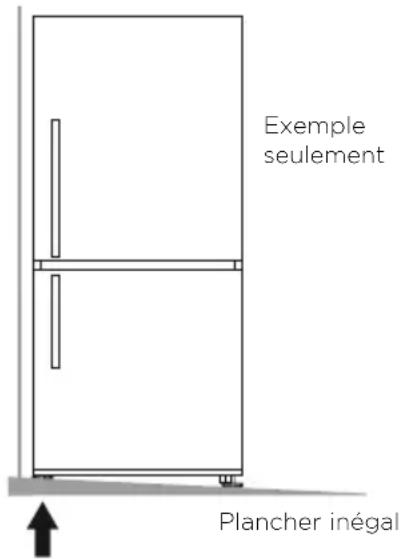

Vérifiez si le réfrigérateur est bien nivelé et si rien ne bloque le ventilateur. Des bruits peuvent également provenir de la circulation du liquide de réfrigération. Si le bruit persiste, contactez le service client.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez le réfrigérateur, puis utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez d'utiliser des nettoyants abrasifs. Essuyez avec un chiffon propre et sec.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que les portes sont bien fermées et que le joint d'étanchéité est en bon état. Assurez-vous que le réfrigérateur n'est pas trop chargé et que les évents de circulation d'air ne sont pas obstrués. Si le problème persiste, contactez un technicien.

Comment puis-je dégivrer mon congélateur ?

Pour dégivrer le congélateur, videz-le et débranchez-le. Laissez la porte ouverte pour permettre à la glace de fondre. Vous pouvez utiliser un récipient pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur affiche un code d'erreur, que signifie-t-il ?

Les codes d'erreur peuvent indiquer différents problèmes. Reportez-vous au manuel d'utilisation pour identifier le code spécifique et suivre les instructions de dépannage fournies.

Quel type de filtre à eau dois-je utiliser pour mon réfrigérateur ?

Utilisez uniquement les filtres recommandés par Fisher & Paykel pour votre modèle RF170WDRUX5. Consultez le manuel d'utilisation pour connaître le numéro de pièce approprié.

Comment puis-je optimiser la consommation d'énergie de mon réfrigérateur ?

Pour optimiser la consommation d'énergie, maintenez une température adéquate, ne laissez pas la porte ouverte trop longtemps, et nettoyez régulièrement les bobines du condenseur.

Mon réfrigérateur a une odeur désagréable, que puis-je faire ?

Vérifiez les aliments périmés et jetez-les. Nettoyez les étagères et les bacs avec un mélange de bicarbonate de soude et d'eau. Placez un ouvert de bicarbonate de soude à l'intérieur pour absorber les odeurs.

MODE D'EMPLOI RF170WDRUX5 N Fisher & Paykel

Les modèles illustrés dans ce guide de l’utilisateur peuvent ne pas être disponibles dans tous les pays et sont sujets à modifications sans préavis. Pour les plus récentes informations sur la disponibilité des modèles et des caractéristiques dans votre pays, veuillez visiter notre site Web ou contacter votre détaillant Fisher&Paykel local. Veuillez noter que le terme «réfrigérateur» utilisé dans ce guide de l’utilisateur sert à désigner des produits combinant un réfrigérateur et un congélateur. Enregistrement Enregistrez votre produit afin que nous vous donnions le meilleur service possible. Pour enregistrer votre produit, veuillez visiter notre site web www.fisherpaykel.com Introduction 57 Sécurité et mises en garde 58 Instructions d’installation 61 Déplacement ou entreposage de votre appareil 75 Conversion de la porte 76 Fermeture en douceur de la porte de réfrigérateur 76 Instructions d’utilisation ActiveSmart™ 77 Informations sur l’afficheur externe (modèles Ice&Water uniquement) 81 Utilisation de votre distributeur d’eau (modèles Ice&Water uniquement) 82 Filtre à eau (modèles Ice&Water uniquement) 83 Utilisation de votre appareil à glaçons (modèles Ice&Water uniquement) 85 Fonctions spéciales ActiveSmart™ (tous les modèles) 87 Nettoyage et entretien de votre réfrigérateur 90 Conservation des aliments dans votre réfrigérateur 94 Conservation des aliments dans votre congélateur 96 ActiveSmart™ – Mises en garde et sons 98 Dépannage 99 Garantie limitée 104 Données de rendement du filtre 107 FR57 INTROdUCTION Nous vous remercions d’avoir acheté un réfrigérateur ActiveSmart™ de Fisher&Paykel. Chez Fisher&Paykel, nous sommes très fiers de ce réfrigérateur. Ce réfrigérateur combine un format et un espace de rangement pratiques avec les caractéristiques et les fonctionnalités les plus récentes. Des milliers d’heures de recherche en conservation des aliments et d’expérience en réfrigération ont été programmées dans notre réfrigérateur pour vous offrir des performances optimales. Nous espérons que vous apprécierez votre nouveau réfrigérateur. Remarque: les modèles autres que Ice&Water ne disposent pas d’un distributeur d’eau externe. Réfrigérateur à portes françaises avec congélateur-tiroir Réfrigérateur à porte simple avec porte de congélateur Réfrigérateur à porte simple avec congélateur-tiroir FR58 CONSIGNES DE SÉCURITÉ ET MISES EN GARDE

MISE EN GARDE! Risque de choc électriqueLisez et observez les consignes de sécurité et les mises en garde contenues dans ce guide de l’utilisateur avant d’utiliser cet appareil.Le défaut de se conformer à ces instructions peut causer la mort, un choc électrique, un incendie ou des blessures.Utilisez uniquement ce réfrigérateur aux fins pour lesquelles il a été conçu, comme le stipule le présent guide de l’utilisateur.

CONSIGNES DE SÉCURITÉ IMPORTANTES

mISE EN GARDE! Lors de l’utilisation de cet appareil, appliquez toujours les précautions de base, notamment:Danger Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites, ou encore ne possédant pas l’expérience et les connaissances requises, à moins qu’une personne responsable de leur sécurité ne les supervise ou leur explique comment utiliser l’appareil. Les jeunes enfants doivent être supervisés afin de s’assurer qu’ils ne jouent pas avec l’appareil. Utilisez le support stabilisateur en vous reportant au dépliant fourni pour réduire les risques résultant de l’instabilité de l’appareil. Lors de l’installation de cet appareil, suivez les instructions d’installation du fabricant concernant l’espace de ventilation adéquat entre l’appareil et les armoires. Gardez les ouvertures de ventilation du châssis de l’appareil ou de la structure encastrée exemptes de toute obstruction. N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le processus de dégivrage. N’endommagez pas le circuit frigorifique. En cas de dommage au circuit frigorifique, ventilez la pièce en ouvrant toutes les fenêtres. N’utilisez aucun appareil électrique ou appareil pouvant produire des arcs, des étincelles ou des flammes dans la pièce. Communiquez immédiatement avec un agent de service autorisé de Fisher&Paykel pour prévoir une réparation.mise au rebut Pour réduire les risques de danger, soyez vigilant lors de la mise au rebut de votre ancien appareil:– Le gaz réfrigérant doit être vidé de façon sécuritaire.– Retirez les portes et laissez les tablettes en place afin d’éviter que les enfants puissent facilement pénétrer à l’intérieur. Votre agent de service autorisé de Fisher& Paykel est en mesure de vous renseigner sur les méthodes de mise au rebut de votre ancien réfrigérateur ou congélateur qui seront sans danger pour l’environnement.59 CONSIGNES DE SÉCURITÉ ET MISES EN GARDE Nettoyage De nombreux détergents offerts sur le marché contiennent des solvants qui peuvent endommager les composantes en plastique de votre réfrigérateur et causer des craquelures. Pour obtenir davantage de renseignements, veuillez vous reporter à la section‘Nettoyage et entretien de votre réfrigérateur’. Système électrique

Cet appareil doit être installé conformément aux instructions d’installation avant d’être utilisé.

Ne débranchez jamais votre réfrigérateur en tirant sur le cordon d’alimentation.

Saisissez toujours la fiche du cordon pour le débrancher de la prise de courant.

Ne branchez aucun autre appareil à la prise de courant servant à alimenter votre réfrigérateur et n’utilisez aucun adaptateur double ni aucune rallonge pour le brancher.

Réparez ou remplacez immédiatement tous les cordons d’alimentation effilochés ou endommagés. N’utilisez pas de cordon d’alimentation présentant des craquelures ou des traces d’abrasion.

Si le cordon d’alimentation est endommagé, il doit être remplacé par un agent de service autorisé de Fisher&Paykel qui dispose des outils spéciaux nécessaires.

Lorsque vous dégagez votre appareil du mur, assurez-vous de ne pas rouler sur le cordon d’alimentation pour ne pas l’endommager.

N’utilisez pas d’appareils électriques à l’intérieur des compartiments du réfrigérateur.

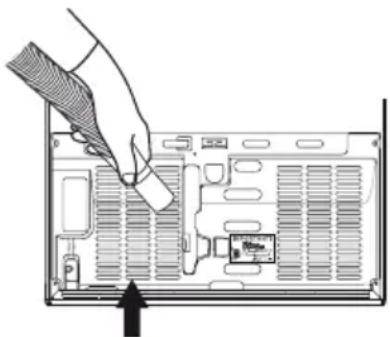

Ne retirez pas le couvercle de compartiment arrière. Ce couvercle peut être retiré uniquement par les agents de service autorisé de Fisher&Paykel. IMPORTANT! Votre réfrigérateur est conçu pour fonctionner pendant de longues années sans nécessiter de vérifications d’entretien. Toutefois, si votre réfrigérateur devait présenter un problème de fonctionnement, faites-le vérifier par un agent de service autorisé de Fisher&Paykel le plus rapidement possible. Toutes les réparations électriques doivent être effectuées par un technicien d’un centre de service ou un électricien qualifié. Conservation des aliments et des boissons

NE rangez PAS de substances explosives telles que des produits en aérosol avec propulseur inflammable dans cet appareil.

N’entreposez jamais de matières volatiles ou inflammables dans votre réfrigérateur car elles pourraient exploser.

Ne congelez jamais de liquides dans des contenants en verre. Les liquides prennent de l’expansion en gelant et risquent de provoquer l’explosion du contenant.

Ne congelez jamais de boissons gazeuses. Elles pourraient exploser.

Ne consommez jamais d’aliments trop froids. Les aliments sortis du congélateur peuvent être suffisamment froids pour causer des lésions au contact de la peau (ex.: glaçons). FR60 CONSIGNES DE SÉCURITÉ ET MISES EN GARDE panne d’électricité – conservation des aliments

Ne recongelez pas les aliments qui sont entièrement décongelés. Ces aliments peuvent être impropres à la consommation. Observez les recommandations suivantes si vous constatez que les aliments de votre congélateur sont décongelés: – Cristaux de glace toujours visibles– les aliments peuvent être congelés de nouveau, mais ils ne doivent pas être conservés aussi longtemps que la période recommandée. – Aliments décongelés, mais réfrigérateur encore froid– il n’est habituellement pas recommandé de congeler ces aliments de nouveau. Les fruits et certains aliments cuits peuvent être congelés de nouveau, mais pour un laps de temps très court. Viande, poisson et volaille– consommez immédiatement ces aliments, ou faites-les cuire et congelez-les de nouveau. Légumes – jetez ces aliments car ils ramollissent et sont généralement détrempés. – Aliments décongelés et température supérieure à 41°F (5°C)– jetez tous les aliments.

Veuillez suivre les étapes de la procédure d’installation ci-dessous afin d’assurer le fonctionnement adéquat de votre appareil.

L’appareil doit être installé de façon à ce que la fiche du cordon d’alimentation soit accessible.

Pour éviter d’éteindre l’appareil accidentellement, branchez votre réfrigérateur à sa propre prise de courant. Ne branchez aucun autre appareil à cette prise de courant et n’utilisez aucun adaptateur double ni aucune rallonge, car le poids de deux cordons d’alimentation pourrait débrancher l’adaptateur double de la prise de courant.

Pour connaître la tension d’alimentation requise, reportez-vous à l’information inscrite sur la plaque signalétique située dans le coin inférieur droit à l’avant du réfrigérateur (lorsque la porte est ouverte).

Il est impératif que l’appareil soit correctement mis à la terre.

Votre réfrigérateur ne doit pas être exposé directement aux rayons du soleil ni être situé à proximité d’un appareil générant de la chaleur comme une cuisinière, un four ou un lave-vaisselle.

3. Eau et glaçons (modèles Ice&Water uniquement)

Votre réfrigérateur Ice&Water doit être installé par un plombier qualifié ou un agent de service autorisé de Fisher&Paykel car un raccordement de plomberie incorrect pourrait entraîner des fuites d’eau.

Fisher&Paykel Appliances n’assume aucune responsabilité pour les dommages (y compris les dommages causés par l’eau) provoqués par une installation ou un raccordement de plomberie incorrect. FR62

INSTRUCTIONS D’INSTALLATION

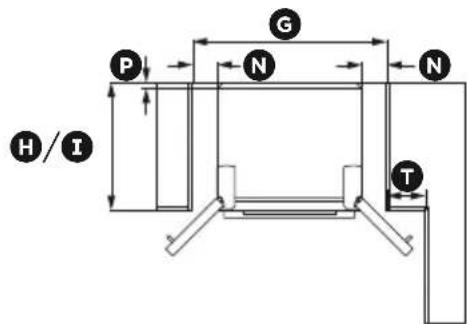

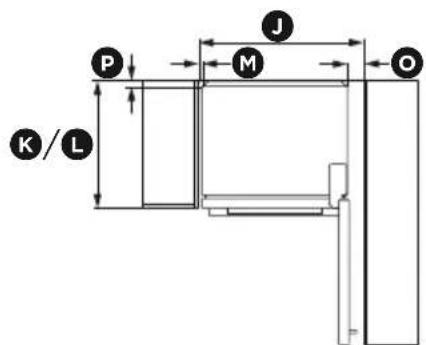

Dimensions du produit et meuble d’encastrement

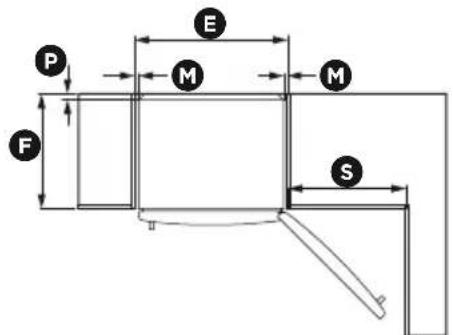

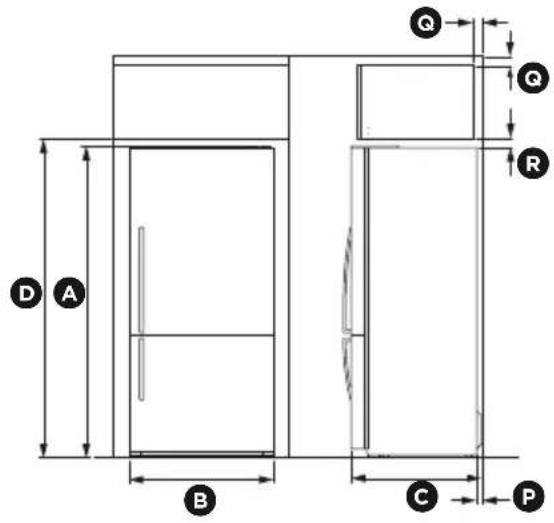

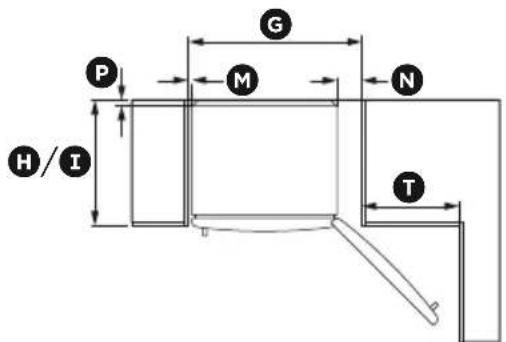

4. Modèles avec porte de congélateur

(RF135B, E522B) (modèles Ice&Water et autres) Si vous souhaitez encastrer votre réfrigérateur, veuillez suivre les instructions d’installation fournies avec les ensembles d’encastrement. D A

Châssis du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A

Porte du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A

Porte du réfrigérateur au même niveau que l’armoire– ouverture de la porte à 90° D A

Hauteur hors tout du produit avec porte plate 67⁄ 1715 67⁄ 1715

Hauteur hors tout du produit avec porte courbée – – 66⁄ 1700

Hauteur hors tout du produit Ice&Water avec porte courbée – – 67⅛ 1705

Largeur hors tout du produit 25 635 31⁄ 790

Profondeur hors tout du produit avec porte plate (excluant la poignée, incluant le couvercle de compartiment arrière) 27⅜ 695 27⅜ 695

Profondeur hors tout du produit avec porte courbée (excluant la poignée, incluant le couvercle de compartiment arrière) – – 28⁄ 715 Dimensions des connexions en eau et 110VAC

Remarque: ces illustrations et dimensions s’appliquent également aux modèles Ice&Water. RF135B E522B DIMENSIONS D’ENCASTREMENT (incluant le dégagement minimal) po mm po mm

Hauteur intérieure de la cavité 68⁄ 1735 68⁄ 1735 Châssis du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte

Largeur intérieure 26⁄ 675 32⁄ 830

Profondeur intérieure 24⁄ 620 24⁄ 620 Porte du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte

Largeur intérieure 31⁄ 790 37⁄ 945

Profondeur intérieure, au même niveau que la porte courbée – – 26⁄ 680

Profondeur intérieure, au même niveau que la porte plate 27⅜ 695 27⅜ 695 Porte du réfrigérateur au même niveau que l’armoire– ouverture de la porte à 90° (pour un accès complet au tiroir et à la tablette, les portes doivent être ouvertes à plus de 90°)

Largeur intérieure 29⅓ 745 35⁄ 900

Profondeur intérieure, au même niveau que la porte courbée – – 26⁄ 680

Profondeur intérieure, au même niveau que la porte plate 27⅜ 695 27⅜ 695

Dégagement latéral ⁄ 20 ⁄ 20

Dégagement latéral– côté charnière au même niveau que la porte– ouverture complète 5⁄ 135 5⁄ 135

Dégagement latéral– côté charnière au même niveau que la porte– ouverture à 90° 3⁄ 90 3⁄ 90

Dégagement arrière (incluant le couvercle de compartiment arrière) 1⁄ 30 1⁄ 30

Ouverture d’aération– près de la partie supérieure de l’armoire (en option) 1⅓ 50 1⅓ 50

Dégagement au-dessus– au-dessus du châssis du réfrigérateur 1⅓ 50 1⅓ 50

Dégagement de la porte– côté charnière au même niveau que le châssis– ouverture complète 20⁄ 520 25⁄ 645

Dégagement de la porte– côté charnière au même niveau que la porte– ouverture complète 15⁄ 405 20⅞ 530 DIMENSIONS DES CONNEXIONS EN EAU ET 110VAC

Câble de raccordement électrique 40 1016 40 1016

Connexion au réseau d’eau au dessous 5 127 5 127

110VAC au dessous 3 76 3 76

110VAC au coté 2 51 2 51

Connexion au réseau d’eau au coté 13 330 16 406 FR64 INSTALLATION INSTRUCTIONS Dimensions du produit et meuble d’encastrement

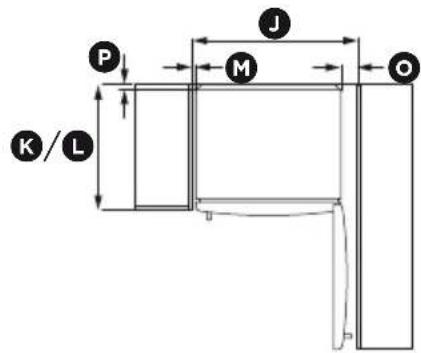

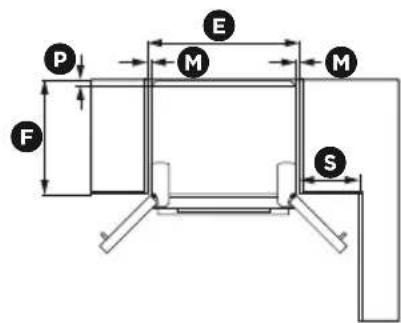

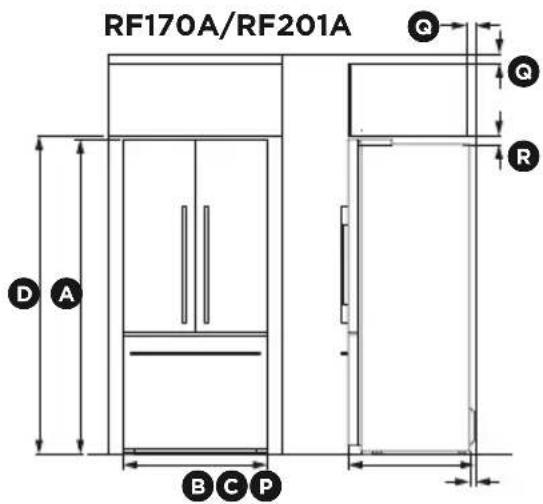

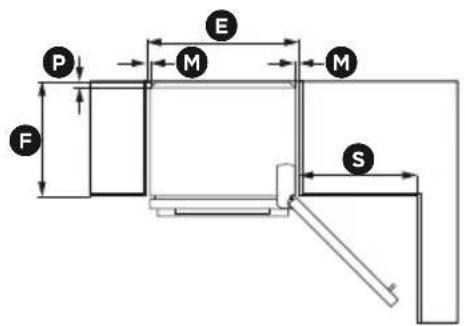

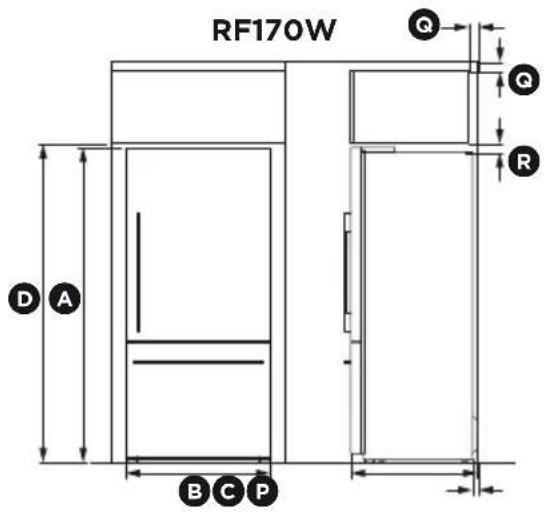

5. Modèles avec congélateur-tiroir (RF170W, RF170A, RF201A)

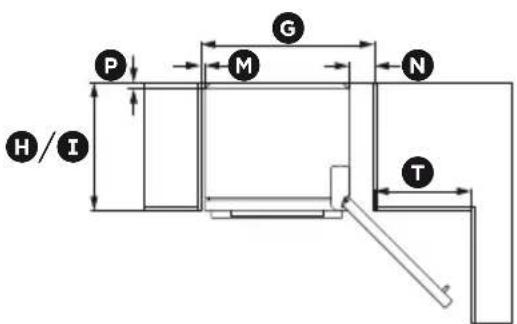

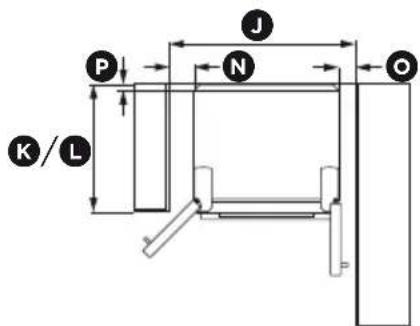

(modèles Ice&Water et autres) Châssis du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A B C P

N O Châssis du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A B C P

M O Porte du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A B C P

N O Porte du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte D A B C P

M O Porte du réfrigérateur au même niveau que l’armoire– ouverture de la porte à 90° D A B C P

N O Porte du réfrigérateur au même niveau que l’armoire– ouverture de la porte à 90° D A B C P

Remarque: ces illustrations et dimensions s’appliquent également aux modèles Ice&Water. RF170W RF170A RF201A DIMENSIONS DU PRODUIT po mm po mm po mm

Hauteur hors tout du produit 67⁄ 1715 67⁄ 1715 70⁄ 1790

Largeur hors tout du produit 31⁄ 790 31⁄ 790 35⁄ 900

Profondeur hors tout du produit (excluant la poignée, incluant le couvercle de compartiment arrière) 27⅜ 695 27⅜ 695 27⅜ 695 DIMENSIONS D’ENCASTREMENT (incluant le dégagement minimal)

Hauteur intérieure de la cavité 68⁄ 1735 68⁄ 1735 71¼ 1810 Châssis du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte

Largeur intérieure 32⁄ 830 32⁄ 830 37 940

Profondeur intérieure 24⁄ 620 24⁄ 620 24⁄ 620 Porte du réfrigérateur au même niveau que l’armoire– ouverture complète de la porte

Largeur intérieure 37⁄ 945 41⁄ 1060 46⁄ 1170

Profondeur intérieure, au même niveau que la porte courbée – – – – – –

Profondeur intérieure, au même niveau que la porte plate 27⅜ 695 27⅜ 695 27⅜ 695 Porte du réfrigérateur au même niveau que l’armoire– ouverture de la porte à 90° (pour un accès complet au tiroir et à la tablette, les portes doivent être ouvertes à plus de 90°)

Largeur intérieure 35⁄ 900 39⅓ 1015 44⁄ 1125

Profondeur intérieure, au même niveau que la porte courbée – – – – – –

Profondeur intérieure, au même niveau que la porte plate 27⅜ 695 27⅜ 695 27⅜ 695

Dégagement latéral ⁄ 20 ⁄ 20 ⁄ 20

Dégagement latéral– côté charnière au même niveau que la porte– ouverture complète 5⁄ 135 5⁄ 135 5⁄ 135

Dégagement latéral– côté charnière au même niveau que la porte– ouverture à 90° 3⁄ 90 3⁄ 90 3⁄ 90

Dégagement arrière (incluant le couvercle de compartiment arrière) 1⁄ 30 1⁄ 30 1⁄ 30

Ouverture d’aération– près de la partie supérieure de l’armoire (en option) 1⅓ 50 1⅓ 50 1⅓ 50

Dégagement au-dessus– au-dessus du châssis du réfrigérateur 1⅓ 50 1⅓ 50 1⅓ 50

Dégagement de la porte– côté charnière au même niveau que le châssis– ouverture complète 25⁄ 645 12⁄ 325 14⅜ 365

Dégagement de la porte– côté charnière au même niveau que la porte– ouverture complète 20⅞ 530 8⁄ 210 9⁄ 250

Câble de raccordement électrique 40 1016 40 1016 40 1016

Connexion au réseau d’eau au dessous 5 127 5 127 5 127

110VAC au dessous 3 76 3 76 3 76

110VAC au coté 2 51 2 51 2 51

Connexion au réseau d’eau au coté 16 406 16 406 18 457 Remarque: ces illustrations et dimensions s’appliquent également aux modèles Ice&Water.

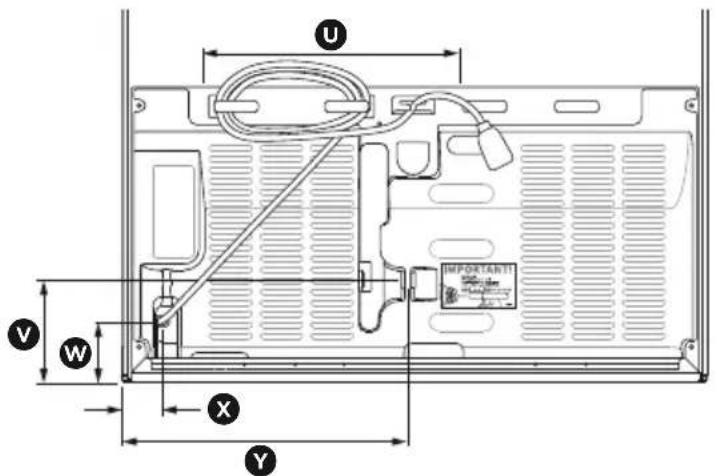

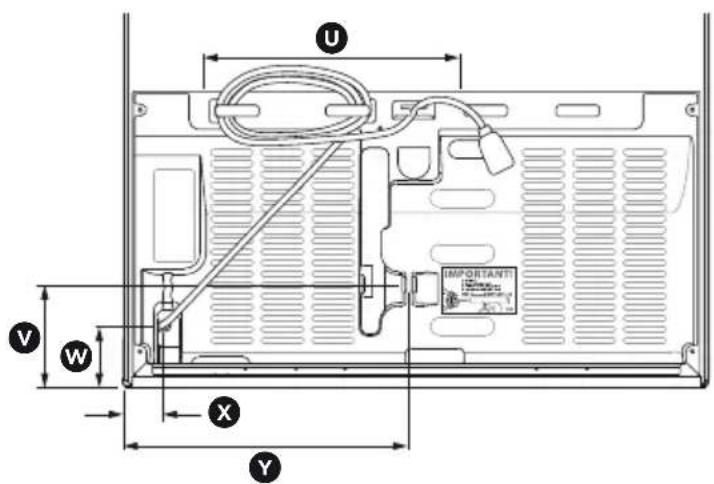

Dimensions des connexions en eau et 110VAC67

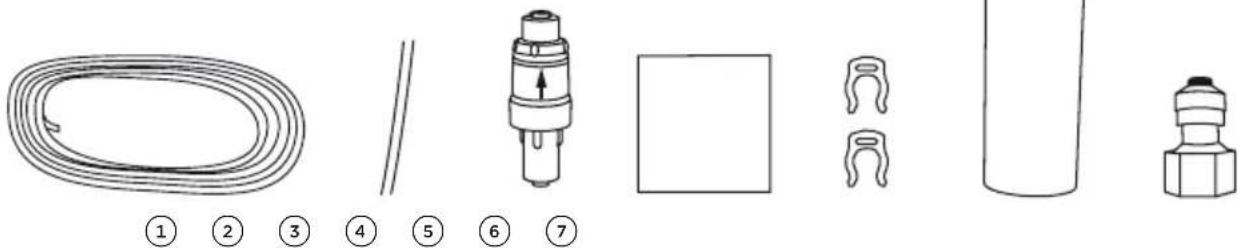

6. Raccordement de l’alimentation en eau (modèles Ice & Water uniquement)

1vanne de réglage de pression

2clés de verrouillage

1cartouche de filtre à eau/tête de filtre

Il est impératif d’installer la vanne de réglage de pression avant le filtre. Si la vanne de réglage de pression n’est pas installée sur la conduite de raccordement, les fonctionnalités de votre réfrigérateur Ice&Water risquent de ne pas fonctionner dans certaines circonstances.

Le raccordement de la conduite d’eau à votre réfrigérateur Ice&Water doit être effectué par un plombier qualifié ou un agent de service autorisé de Fisher&Paykel.

Les instructions de raccordement de la conduite d’eau présentées ci-dessous sont destinées uniquement à un installateur professionnel.

Les tuyaux neufs compris avec votre réfrigérateur doivent être utilisés; les tuyaux des anciens réfrigérateurs Ice&Water ne doivent pas être utilisés. pRéCAUTIONS/mISES EN GARDE pOUR L’INSTALLATION

N’UTILISEZ PAS de l’eau impropre à la consommation ou dont la qualité est inconnue sans utiliser un système de désinfection adéquat avant ou après le filtre.

MISE EN GARDE– raccordez les conduites à un système d’alimentation en eau potable seulement.

NE RACCORDEZ PAS la conduite à un système d’alimentation dont la pression est supérieure à 119psi (827kPa) ou inférieure à 22psi (150kPa).

N’UTILISEZ PAS une conduite d’eau chaude (max. 100°F [38°C]).

NE COUPEZ PAS les tuyaux à une longueur inférieure à 8po (200mm).

N’INSTALLEZPAS cet appareil à proximité de fils électriques ou de conduites d’eau qui risqueraient d’être perforés lors de l’installation du système de filtration.

N’INSTALLEZ PASle filtre à un endroit où il pourrait être percuté par un autre objet tel qu’une poubelle, etc.

N’INSTALLEZPAS le filtre ou un tuyau de raccordement en eau à un endroit exposé directement aux rayons du soleil car l’exposition prolongée au soleil peut compromettre l’intégrité des composantes en plastique.

N’INSTALLEZPAS l’appareil à un endroit soumis à des températures sous le point de congélation pour éviter d’endommager le boîtier.

NE VISSEZ PAS le filtre au réfrigérateur.

N’INSTALLEZPAS le filtre ou un tuyau de raccordement en eau dans les endroits où la température est élevée, par exemple dans une cavité du plafond.

ÉVITEZ la contamination des conduites pendant l’installation.

N’UTILISEZ PAS de tuyau en cuivre. Le tuyau en plastique fourni doit toujours être utilisé.

Assurez-vous que le réfrigérateur n’est PAS raccordé à une prise d’alimentation.

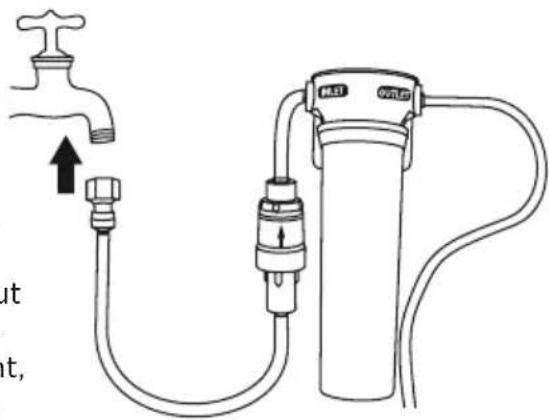

Trouvez une conduite d’alimentation en eau froide permettant d’effectuer un raccordement. Le raccord en T et la garniture ne sont pas fournis.

Raccordez le tuyau bleu de 8po (200mm) à la sortie de la vanne de réglage de pression (collier de serrage bleu) et au raccord d’entrée de la cartouche de filtre à eau, comme le montre le schéma1. Tirez légèrement sur les deux extrémités pour vous assurer que le tuyau est fixé solidement.

Raccordez le tuyau blanc de ¼po (6mm) à la sortie de la cartouche de filtre à eau, comme le montre le schéma2. Tirez légèrement sur le tuyau pour vous assurer qu’il est fixé solidement.

Mesurez la longueur de tuyau requise depuis la vanne de réglage de pression jusqu’au point de raccordement de la conduite d’eau (minimum 10po (250mm)).

Coupez le tuyau en vous assurant que les extrémités sont droites et propres.

Raccordez le tuyau au raccord de robinet et à la base de la vanne de réglage de pression (collier de serrage blanc), puis au robinet, comme le montre le schéma3. Veuillez noter que le raccord de robinet compris dans l’ensemble convient à la plupart des installations.

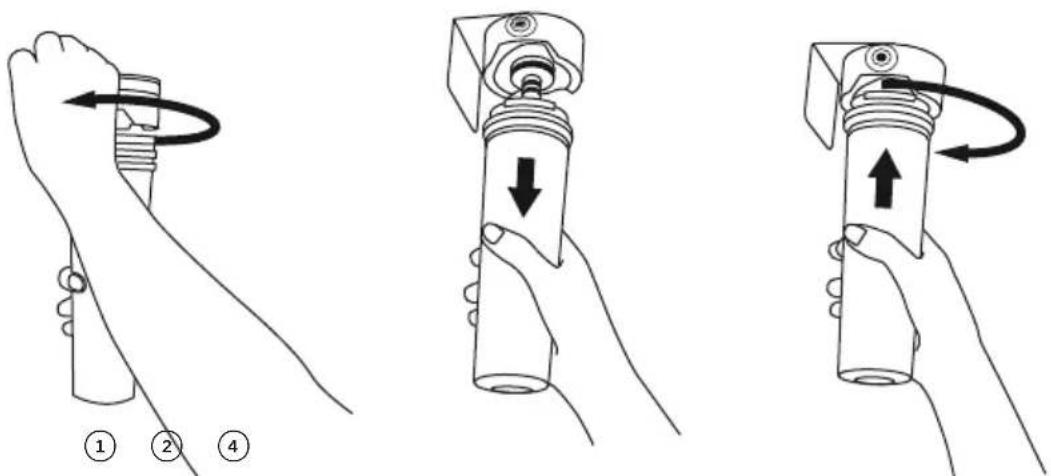

Insérez une clé de verrouillage à chaque extrémité de la cartouche de filtre à eau (entre la cartouche et le collier de serrage), comme le montre le schéma4.

Pour purger le filtre à eau afin d’éliminer l’air emprisonné et les fibres de carbone inoffensives tout en vérifiant la présence de fuites, placez l’extrémité du tuyau dans un seau, ouvrez le robinet d’isolement, puis laissez couler au moins 10litres d’eau. Après la vérification, fermez le robinet d’isolement.

Repérez l’endroit où vous souhaitez installer le filtre à eau en observant les points suivants:

Il est recommandé d’installer le filtre à la verticale, avec la tête du filtre orientée vers le haut. De cette façon, vous éviterez les fuites lors du remplacement du filtre.

Assurez-vous d’installer le filtre à un endroit accessible, car vous devez le remplacer à tous les 6mois. Nous vous suggérons d’installer le filtre à proximité du robinet d’arrivée du filtre à eau, dans une armoire près du réfrigérateur.

Un dégagement d’au moins 2 ½po (64mm) sous la cartouche de filtre est nécessaire pour permettre le remplacement de la cartouche.

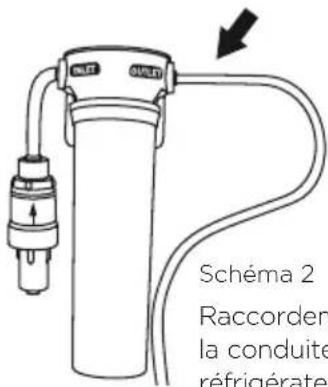

Ne vissez pas le filtre à eau au réfrigérateur. Schéma2 Raccordement de la conduite d’eau au réfrigérateur INLET Schéma4 Clé de verrouillage Raccordement de la vanne de réglage de pression Schéma1 Schéma3 Raccordement du robinet69 INSTRUCTIONS d’INSTALLATION

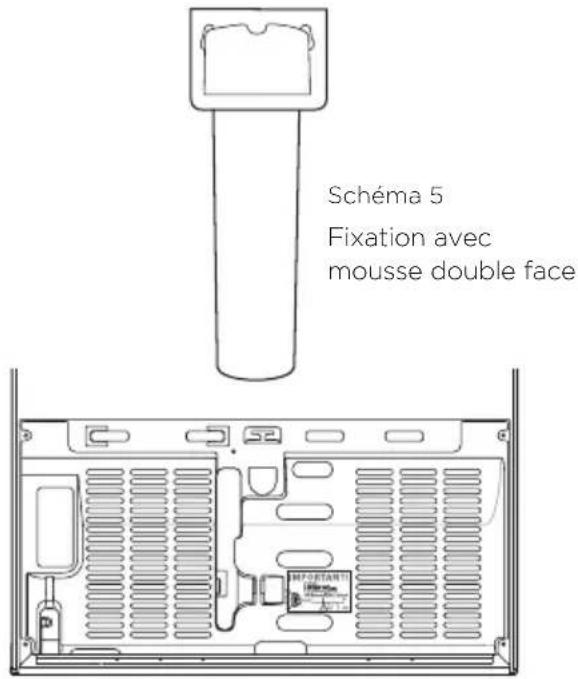

Fixez la mousse double face à la partie arrière de la tête du filtre à eau, comme le montre le schéma5. Inscrivez la date de remplacement du filtre (date de l’installation+ 6mois). Retirez l’endos de la mousse double face et fixez le filtre à la position souhaitée, puis utilisez les vis fournies pour renforcer l’installation du filtre à l’emplacement sélectionné à l’étape10 (reportez-vous à la page précédente).

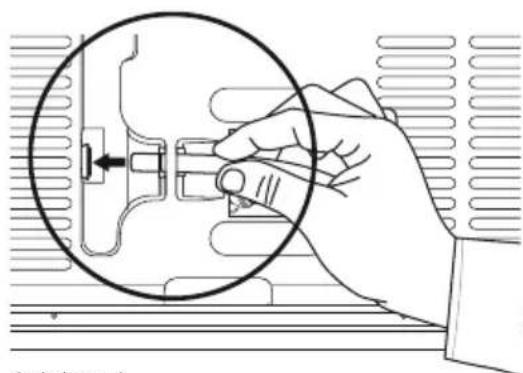

Acheminez le tuyau de ¼po (6mm) à l’arrière du réfrigérateur en vous assurant de laisser une longueur de tuyau suffisante pour pouvoir avancer le réfrigérateur lors des travaux d’entretien.

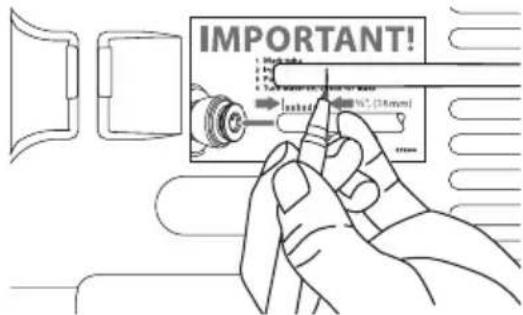

Utilisez le guide de mesure situé sur le couvercle de compartiment arrière, comme le montre le schéma6. Tracez un trait à ⅝po(16mm) de l’extrémité du tuyau, comme le montre le schéma7.

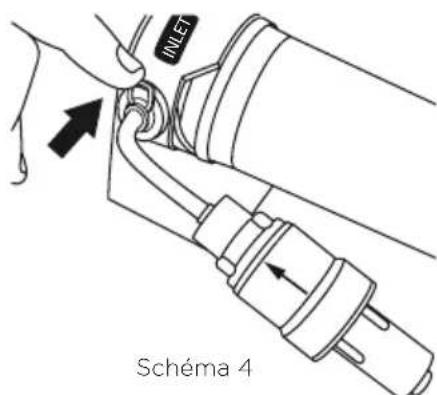

Insérez la section de tuyau marquée à ⅝po (16mm) dans l’orifice d’entrée d’eau (solénoïde) jusqu’au trait, comme le montre le schéma8.

Tirez légèrement sur le tuyau pour vous assurer qu’il est fixé solidement, comme le montre le schéma9.

L’installation terminée est illustrée dans le schéma11 de la page70.

Ouvrez le robinet d’isolement et vérifiez que tous les raccordements sont secs et exempts de fuites.

Enroulez le tuyau d’alimentation en eau derrière le réfrigérateur. Replacez votre réfrigérateur contre le mur en prenant soin de ne pas entortiller ni écraser le tuyau raccordé dans l’orifice d’entrée d’eau (solénoïde).

Lisez attentivement les pages 70– 71, puis mettez le réfrigérateur en marche. Schéma8 Raccordement de la conduite d’eau au réfrigérateur Schéma9 Schéma7 Schéma6

DRAWING: 838587 PART: 838587 Schéma5 Fixation avec mousse double face70

Tous les raccordements doivent être vérifiés pour éviter les fuites.

Assurez-vous que le tuyau blanc de ¼po (6mm) est à bonne distance des objets tranchants, des coins prononcés (évitez de l’entortiller pour ne pas compromettre le débit d’eau) et du compartiment arrière du réfrigérateur, en veillant à ce qu’il soit positionné de façon à ne pas être entortillé ni écrasé.

Assurez-vous que les raccords rapides sont bien en place. Le tuyau doit s’insérer de ⅝po (16mm) avant d’atteindre la butée.

Si le tuyau est retiré, recoupez-le et réinsérez-le dans le raccord rapide. Le tuyau doit être inséré à fond pour prévenir les fuites.

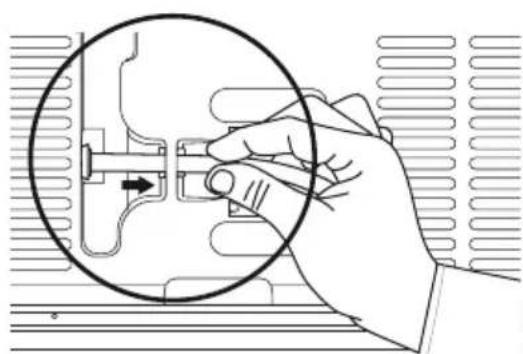

Pour retirer le tuyau des points de raccordement, fermez d’abord le robinet d’isolement. Appuyez doucement sur la plaque du distributeur à quelques reprises en utilisant un verre ou un contenant pour éliminer la pression statique du conduit. Appuyez fermement sur le collet tout en tirant simultanément sur le tuyau, comme le montre le schéma10.

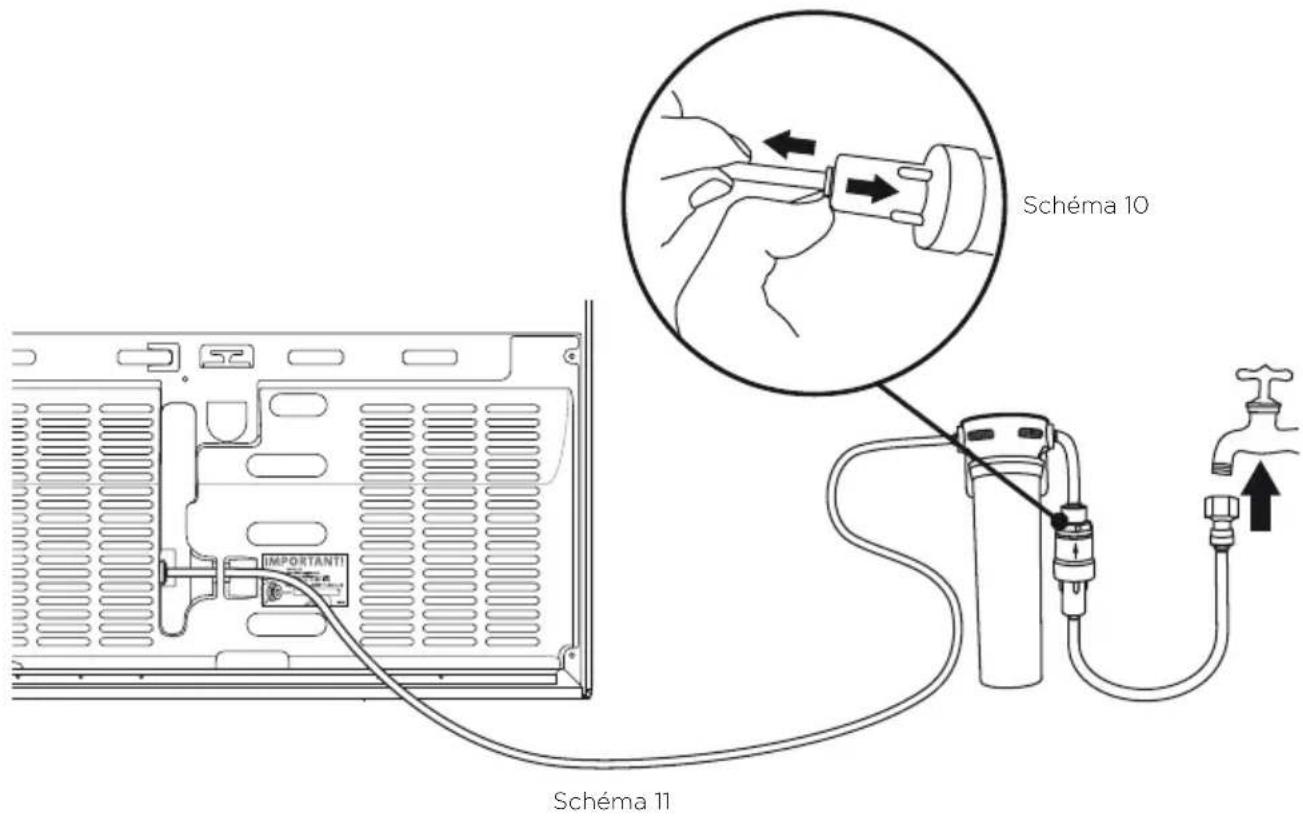

DRAWING: 838587PART: 838587 Schéma11 Schéma10 Raccordement au système d’alimentation en eau Système testé et certifié par la NSF International en vertu de la norme NSF/ANSI53 portant sur la réduction de l’amiante, de l’atrazine, du benzène, des spores, du carbofurane, du plomb, du lindane, du mercure, du para-dichlorobenzène, du toxaphène et de la turbidité; et en vertu de la norme NSF/ANSI42 portant sur la réduction du goût et de l’odeur du chlore et des particules de grosseurs nominales de catégorieI à 2838litres (750gallons).71

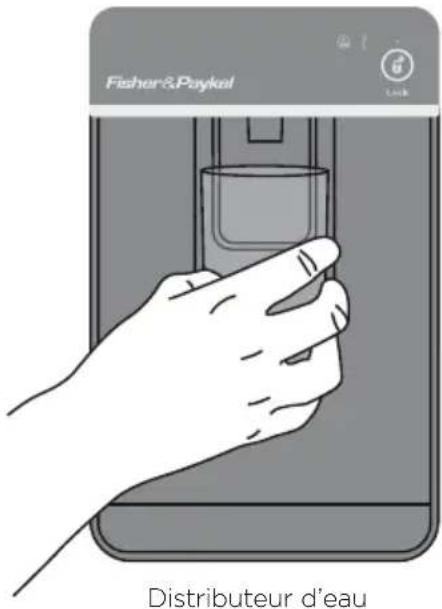

Avant d’utiliser votre réfrigérateur Ice&Water

Assurez-vous que le réfrigérateur est en marche.

Assurez-vous que le robinet d’isolement a été raccordé et qu’il est ouvert.

Utilisez le distributeur pour faire couler 3pintes (3litres) d’eau en arrêtant le débit de façon intermittente pour évacuer l’air emprisonné dans le système, puis jetez l’eau. Le non-respect de cette procédure entraînera un égouttement excessif de votre distributeur. Remarque: un délai de 1 à 2minutes est nécessaire pour que le réservoir se remplisse.

Mettez l’appareil à glaçons en marche en appuyant sur la touche . Le témoin au-dessus de la touche s’allume lorsque l’appareil à glaçons est en marche.

Maintenez les touches , et enfoncées simultanément pendant 4secondes, puis fermez la porte du compartiment réfrigérateur pour activer un cycle de l’appareil à glaçons. Le plateau à glaçons se retournera à deux reprises. Répétez cette étape pour activer un autre cycle de l’appareil à glaçons. Le plateau à glaçons se retournera à deux reprises et l’eau sera déversée dans le bac à glaçons. Videz l’eau, séchez le bac et remettez-le en place. Veuillez noter que le bac à glaçons se retourne uniquement lorsque la porte du compartiment réfrigérateur est fermée.

Laissez refroidir votre réfrigérateur pendant au moins 2heures avant de l’utiliser.

Veuillez jeter les 3premiers lots de glaçons produits (8glaçons par lot). Vous pouvez maintenant profiter de l’eau et des glaçons de votre réfrigérateur ActiveSmart™. Distributeur d’eau Veuillez noter qu’au cours des jours suivant l’installation, quelques gouttes peuvent s’écouler du distributeur lors de l’évacuation de l’air emprisonné.72

INSTRUCTIONS D’INSTALLATION

7. Installation (tous les modèles)

Votre réfrigérateur ActiveSmart™ de Fisher&Paykel est muni de roulettes avant et arrière qui facilitent le déplacement de l’appareil vers l’avant et l’arrière. Évitez de déplacer l’appareil latéralement pour ne pas endommager les roulettes ou le revêtement/la surface du plancher.

Votre réfrigérateur est livré avec les pieds avant entièrement relevés pour faciliter le déplacement de l’appareil vers son emplacement.

Faites rouler le réfrigérateur vers son emplacement en vous assurant que le dégagement est adéquat entre l’appareil et les armoires adjacentes. Vérifiez les mesures de dégagement minimal dans le tableau des dimensions d’encastrement.

Dévissez les pieds avant jusqu’à ce que le réfrigérateur soit incliné vers l’arrière, avec la partie avant environ ½po (10mm) plus haute que la partie arrière. Il sera ainsi plus facile de fermer la porte. (Modèles sans portes françaises uniquement)

Alignement de votre réfrigérateur avec la section d’encastrement.

Alignez les côtés du réfrigérateur avec la section d’encastrement en ajustant le pied avant du côté charnière du réfrigérateur.

Ajustez le pied du côté de la poignée jusqu’à ce qu’il repose au sol et supporte une petite partie du poids.

Une fois le réfrigérateur en place et aligné avec les armoires ou l’alcôve, poussez doucement sur le haut de l’appareil pour en vérifier la stabilité.

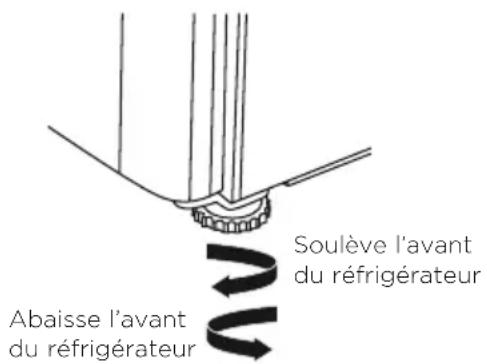

8. Mise à niveau des portes du réfrigérateur

(Modèles à portes françaises uniquement)

Sur les surfaces inégales, vous pouvez utiliser les pieds avant pour aligner les 2portes.

Si la porte gauche est trop basse, dévissez le pied avant pour relever l’appareil jusqu’à ce que les deux parties supérieures des portes soient alignées.

Si la porte droite est trop basse, procédez de la même façon pour ajuster le pied droit. Alignement convenable des portes Alignement inégal des portes Pied du réfrigérateur Soulève l’avant du réfrigérateur Abaisse l’avant du réfrigérateur73 INSTRUCTIONS d’INSTALLATION

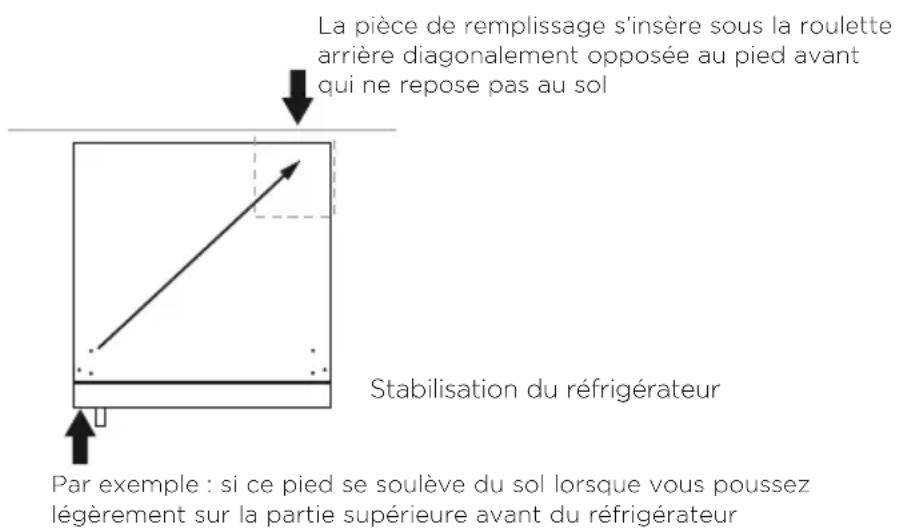

9. Que faire si votre appareil est instable

Poussez légèrement le réfrigérateur vers l’arrière jusqu’à ce que les roulettes arrière reposent au sol.

Mesurez l’espace sous le pied avant qui ne repose pas au sol.

Insérez une pièce de remplissage solide (bois, plastique, etc.) pour combler l’espace sous le pied. Remarque: n’utilisez pas de pièces métalliques qui pourraient se corroder, tacher et/ou endommager le revêtement de plancher.

Relevez les deux pieds avant et déplacez le réfrigérateur de sa position.

Placez la pièce de remplissage sur l’emplacement diagonalement opposé à la roue avant qui ne repose pas au sol.

Assurez-vous que la pièce de remplissage demeure en place lorsque le réfrigérateur est remis en position.

Idéalement, la pièce doit être suffisamment grande pour reposer contre le mur arrière, de façon à ce qu’elle ne puisse pas se déplacer lorsque le réfrigérateur est remis en position. Mur à l’arrière du réfrigérateur Par exemple: si ce pied se soulève du sol lorsque vous poussez légèrement sur la partie supérieure avant du réfrigérateur La pièce de remplissage s’insère sous la roulette arrière diagonalement opposée au pied avant qui ne repose pas au sol Stabilisation du réfrigérateur

Faites rouler le réfrigérateur sur son emplacement et réglez les roulettes avant de la façon indiquée à l’étape7 

. (Vérifiez le niveau et le bon fonctionnement des portes.)

Réglez les pieds avant au besoin.

Assurez-vous que l’appareil est stable (les quatre pieds reposent au sol). Si ce n’est pas le cas, répétez les étapes9 

Ce pied se soulève du sol lorsque la partie supérieure avant du réfrigérateur est poussée doucement vers l’arrière Exemple seulement Plancher inégal Réfrigérateur instable74

INSTRUCTIONS D’INSTALLATION

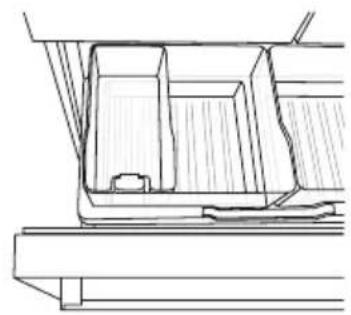

Avant de placer des aliments dans le compartiment réfrigérateur ou congélateur

Retirez tous les emballages internes. Assurez-vous de retirer toutes les attaches de transport du réfrigérateur. Ces petites butées en caoutchouc sont situées sur la partie arrière des tablettes.

Nettoyez l’intérieur de l’appareil à l’aide d’un chiffon doux et d’une solution d’eau tiède avec une petite quantité de détergent liquide pour faire disparaître les saletés amassées lors de la fabrication et du transport.

Laissez le réfrigérateur et le congélateur fonctionner à vide pendant 2– 3heures afin de permettre aux compartiments d’atteindre une température adéquate.

L’appareil peut dégager une odeur lors de la première utilisation, mais cette odeur se dissipera lorsque le réfrigérateur et le congélateur auront suffisamment refroidis. Efficacité énergétique Pour optimiser l’efficacité énergétique de votre appareil:

Veillez à ce que votre réfrigérateur bénéficie d’une ventilation suffisante.

Ne couvrez pas le réfrigérateur de matériaux qui pourraient empêcher l’air de circuler autour de l’appareil.

Assurez-vous de passer l’aspirateur autour de l’appareil pour nettoyer la poussière et l’accumulation possible de poils d’animaux. Veillez également à ce que l’appareil et les armoires soient exempts de poussière en les essuyant à l’aide d’un chiffon sec et non pelucheux (reportez-vous à la section– Nettoyage et entretien de votre réfrigérateur: Couvercle de compartiment arrière).

Laissez un dégagement suffisant devant les sorties d’air à l’intérieur de l’appareil afin de permettre une distribution optimale de l’air froid.

Laissez refroidir les aliments chauds avant de les ranger dans le réfrigérateur.

Ne remplissez pas les compartiments de façon excessive.

Évitez d’ouvrir la porte inutilement.

Sélectionnez un réglage de température qui n’est pas trop froid.

Vérifiez si les joints de porte présentent des fuites.75 DÉPLACEMENT OU ENTREPOSAGE DE VOTRE APPAREIL Si votre réfrigérateur devait s’éteindre pour une raison quelconque, attendez 10minutes avant de le remettre en marche. Cela permet d’équilibrer les pressions du système de réfrigération avant la remise en marche. Déplacement de votre réfrigérateur

Éteignez l’appareil et débranchez-le de la prise de courant. Retirez tous les aliments.

Tournez les pieds réglables complètement vers la droite.

Dégagez le réfrigérateur de sa position. Rangez le cordon d’alimentation, puis appliquez du ruban adhésif pour maintenir les tablettes en place et les portes fermées. Si l’appareil doit être incliné ou déposé au sol, déposez-le lentement sur le côté (sur le côté droit lorsque l’appareil est vu de l’avant).

Placez l’appareil à l’endroit souhaité et réinstallez-le. Si l’appareil a été placé sur le côté pendant une durée quelconque, laissez-le à la verticale aussi longtemps que possible (quelques heures) avant de le remettre en marche. Entreposage de votre réfrigérateur

Au moment de ranger l’appareil nettoyé, laissez les portes ouvertes. L’air pourra ainsi circuler pour prévenir la prolifération des bactéries et la formation de moisissure.

Avant de réutiliser l’appareil, nettoyez-le bien en utilisant une solution d’eau tiède avec une petite quantité de détergent liquide pour lave-vaisselle. Rincez l’appareil à l’eau propre, puis séchez-le avec un chiffon doux et non pelucheux. Vacances et congés Nous vous recommandons de laisser votre réfrigérateur fonctionner lorsque vous êtes en vacances. FR76

CONVERSION DE LA PORTE

Les réfrigérateurs ActiveSmart™ avec poignées argentées doivent être commandés au point de vente avec des portes ouvrant vers la gauche ou la droite, qu’il n’est pas possible d’interchanger. Pour tous les autres modèles, vous devez disposer d’un ensemble de conversion conçu pour votre modèle de réfrigérateur. L’ensemble est disponible auprès de votre détaillant ou agent de service autorisé de Fisher&Paykel. Des instructions complètes sont fournies avec l’ensemble de conversion. Si vous souhaitez fixer la porte sur le côté opposé, nous vous recommandons de communiquer avec un détaillant ou agent de service autorisé de Fisher&Paykel de votre région pour effectuer cette conversion. Ceci ne s’applique pas aux modèles à portes françaises. Fermeture en douceur de la porte de réfrigérateur (sur certains modèles) Le compartiment réfrigérateur est muni d’un dispositif de fermeture en douceur de la porte. Vous n’avez pas besoin de fermer la porte complètement car ce dispositif la ferme automatiquement à partir d’un angle d’ouverture de 45° (approximatif). Tous les modèles avec fermeture en douceur Lors de l’ouverture de la ou les porte(s), vous pourriez remarquer une résistance légèrement supérieure à celle à laquelle vous êtes habitué. La vitesse de fermeture des portes est réduite à la fin de la fermeture. Ceci permet d’éviter que les portes se ferment brusquement pour protéger les aliments. La vitesse de la fermeture en douceur peut dépendre:

Des aliments rangés dans les tablettes de porte.

De la température du compartiment réfrigérateur.

De la température ambiante. Modèles à portes françaises avec fermeture en douceur uniquement Le dispositif de fermeture en douceur vous permet de fermer la porte gauche ou droite en premier. Vous pourriez remarquer que la vitesse de fermeture de la porte gauche est légèrement plus rapide que celle de la porte droite. Ceci est parfaitement normal. Le congélateur-tiroir est muni d’un mécanisme supplémentaire de fermeture en douceur pour les derniers 2po (50mm). ImpORTANT!

Gardez les mains et les aliments hors de l’ouverture de la porte lorsque son angle de fermeture est inférieur à 45° (l’angle d’activation de la fermeture en douceur).

Comme le dispositif de fermeture en douceur est situé à l’intérieur de la cavité de la porte, il ne s’agit pas d’une pièce pouvant être réparée par l’utilisateur. En cas de problème, veuillez communiquer avec un agent de service autorisé de Fisher&Paykel.77

Modèles: 25po (635mm) de largeur RF135B 31 ⅛po (790mm) de largeur E522B, RF170W, RF170A 35 ⅜po (900mm) de largeur RF201A Le panneau de commande vous permet de voir et de modifier toutes les fonctions et les options de votre réfrigérateur. Commande de température (tous les modèles)

Après la mise en marche initiale, le puissant système de refroidissement refroidira automatiquement les compartiments réfrigérateur et congélateur pour qu’ils atteignent leur température préréglée. Cette opération peut prendre de 2 à 3heures.

Les températures des deux compartiments sont contrôlées de façon précise et indépendante. Elles ne sont pas affectées par la température et l’humidité environnantes, que ce soit en été ou en hiver.

Si vous souhaitez modifier la température du compartiment réfrigérateur ou congélateur, utilisez simplement le panneau de commande interne situé dans la partie avant droite du compartiment réfrigérateur. Panneau de commande interne permettant de régler les températures Panneau de commande interne pour les modèles Ice&Water Panneau de commande interne pour les modèles Designer et Elegance Panneau de commande interne pour les modèles Tasman78

INSTRUCTIONS D’UTILISATION ACTIVESMART™

Compartiment réfrigérateur (tous les modèles)

Le témoin du compartiment réfrigérateur s’allumera automatiquement. La température de ce compartiment sera indiquée à l’aide d’une série de témoins lumineux.

Vous pouvez modifier la température en appuyant sur la touche ou . Lorsque vous appuyez une fois sur l’une de ces touches, le nombre de témoins est augmenté ou réduit d’un niveau pour indiquer une légère modification de température.

Moins il y a de témoins allumés, plus la température du compartiment sélectionné est froide. Compartiment congélateur (tous les modèles)

Pour régler la température du congélateur, appuyez une fois sur la touche afin que le témoin du compartiment congélateur s’allume.

Vous pouvez modifier la température du congélateur en appuyant sur la touche ou .

Lorsque vous appuyez une fois sur l’une de ces touches, le nombre de témoins allumés est augmenté ou réduit pour indiquer une légère modification de température.

Moins il y a de témoins allumés, plus la température du compartiment sélectionné est froide. Remarque: le fait d’appuyer successivement sur la touche permet d’alterner automatiquement entre les compartiments.

Lorsque la porte est rouverte, le panneau de commande retourne automatiquement au réglage du compartiment réfrigérateur. Désactivation de l’alarme (tous les modèles) Lorsque vous devez laisser la porte ouverte plus longtemps qu’à la normale, par exemple lors du nettoyage de votre réfrigérateur, appuyez sur la touche ‘Alarm Mute’ (désactivation de l’alarme) pour désactiver l’alarme de la porte pendant 20minutes.

Pour activer la fonction, appuyez une fois sur la touche . Le témoin ‘Alarm Mute’ s’allume lorsque la fonction est activée.

La fonction ‘Alarm Mute’ sera désactivée après 20minutes et les alarmes de porte retourneront à la normale.

Pour désactiver manuellement la fonction ‘Alarm Mute’, appuyez de nouveau sur la touche . Lorsque la fonction ‘Alarm Mute’ est désactivée, le témoin s’éteint. Remarque: lorsque la porte du compartiment réfrigérateur ou congélateur est laissée ouverte pendant de longues périodes, la qualité des aliments et/ou la sécurité peuvent être compromises. Alarmes de porte (tous les modèles)

Si la porte du compartiment réfrigérateur demeure ouverte, une alarme sonore retentit au bout de 90secondes; si la porte du compartiment congélateur demeure ouverte, l’alarme retentit au bout de 60secondes.

Lorsque l’une des portes demeure ouverte, l’alarme sonore continue de retentir à toutes les 30secondes pendant 5minutes.

Une alarme sonore continue retentira si l’une des portes est laissée ouverte pendant 5minutes ou plus et le témoin à l’intérieur du compartiment s’éteindra. L’alarme cesse uniquement lorsque vous fermez la ou les porte(s). Remarque: si la fonction ‘Alarm Mute’ est activée, les alarmes de porte seront désactivées pendant 20minutes. Lorsque les portes sont laissées ouvertes pendant 5minutes, le témoin de compartiment s’éteint et les alarmes de porte normales sont interrompues. Le témoin ‘Alarm Mute’ s’allumera pour indiquer que l’appareil est passé dans ce mode.79

Touches silencieuses (tous les modèles) Le mode ‘Key Mute’ (touches silencieuses) permet de désactiver les sons émis par toutes les touches.

Pour activer le mode ‘Key Mute’ afin de désactiver les sons des touches, maintenez enfoncée la touche pendant 4secondes.

L’icône s’allumera sur le panneau de commande interne.

Les touches sont silencieuses lorsque le mode ‘Key Mute’ est activé.

Les alarmes de porte et l’alarme ‘Bottle Chill’ demeureront fonctionnelles.

Le mode ‘Key Mute’ ne sera pas désactivé automatiquement. Pour le désactiver manuellement, maintenez enfoncée la touche pendant 4secondes.

L’icône s’éteindra. Verrouillage des touches (tous les modèles) Le mode ‘Key Lock’ (verrouillage des touches) vous permet de désactiver les touches du panneau de commande interne. Ce mode s’avère utile lors du nettoyage de votre réfrigérateur.

Pour activer le mode ‘Key Lock’, maintenez enfoncées les touches et pendant 4secondes.

L’icône s’allumera sur le panneau de commande interne.

Le fait d’appuyer sur l’une des touches produit alors un bip strident vous indiquant que les touches sont désactivées.

Le mode ‘Key Lock’ ne sera pas désactivé automatiquement. Pour le désactiver manuellement, maintenez enfoncées les touches et pendant 4secondes.

L’icône s’éteindra. Activation du mode Sabbat (tous les modèles)

Pour activer le mode ‘Sabbath’ (Sabbat), ouvrez la ou les porte(s) du compartiment réfrigérateur et du compartiment congélateur, puis maintenez enfoncées les touches et du panneau de commande interne pendant 4secondes.

L’icône de chandelle s’allume lorsque le mode ‘Sabbath’ est activé. Lorsque l’appareil est en mode Sabbat:

L’icône s’allumera sur le panneau de commande interne.

Tous les témoins du panneau de commande interne seront éteints, à l’exception de l’icône de chandelle.

Les témoins des compartiments réfrigérateur et congélateur ne s’allument pas lorsque vous ouvrez la ou les porte(s).

Les alarmes de porte seront désactivées.

Le panneau de commande interne ne fonctionnera pas, sauf pour indiquer que le mode ‘Sabbath’ est activé, tel que mentionné ci-dessus.

L’ouverture de la ou les porte(s) n’affectera pas le compresseur ou les ventilateurs.

En cas de coupure de courant pendant que ce mode est activé, le réfrigérateur retournera en mode ‘Sabbath’ lorsque l’alimentation sera rétablie.

Le mode ‘Sabbath’ sera désactivé automatiquement après 80heures.

Pour le désactiver avant que ces 80heures ne soient écoulées, maintenez enfoncées les touches et pendant 4secondes. L’icône de chandelle s’éteindra sur le panneau de commande interne (et l’afficheur externe pour les modèles Ice&Water) et le fonctionnement du panneau de commande interne retournera à la normale.80

INSTRUCTIONS D’UTILISATION ACTIVESMART™

Fonctions spéciales Refroidissement de bouteille (modèles Designer, Elegance et Ice&Water uniquement) Cette fonction permet de refroidir vos bouteilles plus rapidement dans le congélateur sans craindre de les oublier. La minuterie est réglée à 15minutes, mais le temps de refroidissement dépend du format de votre bouteille. Si votre bouteille n’est pas suffisamment froide après 15minutes, replacez-la simplement dans le congélateur et réactivez la fonction ‘Bottle Chill’ (refroidissement de bouteille).

Pour l’activer, appuyez sur la touche de l’afficheur interne. Le témoin ‘Bottle Chill’ s’allume lorsque la fonction est activée. L’icône s’allumera sur l’afficheur externe (modèles Ice&Water uniquement).

Une alarme retentit lorsque les 15minutes sont écoulées. – Pour les modèles autres que Ice&Water: ouvrez le compartiment réfrigérateur et appuyez sur la touche du panneau de commande interne pour arrêter l’alarme. – Pour les modèles Ice&Water: l’icône clignotera sur l’afficheur externe. Appuyez sur la touche de l’afficheur externe pour arrêter l’alarme.

Rappelez-vous de retirer votre bouteille du congélateur.

Pour désactiver la fonction ‘Bottle Chill’ avant que les 15minutes ne soient écoulées, appuyez de nouveau sur la touche . Lorsque la fonction ‘Bottle Chill’ est désactivée, le témoin s’éteint et l’icône disparaît sur l’afficheur externe (modèles Ice&Water uniquement). Congélation rapide (modèles Designer, Elegance et Ice&Water uniquement) Nous avons conçu la fonction ‘Fast Freeze’ (congélation rapide) pour vous permettre d’obtenir les meilleurs résultats possibles lors de la congélation de vos aliments. La fonction ‘Fast Freeze’ accélère le refroidissement en réglant le congélateur à sa température la plus froide pendant 12heures, ce qui aide à préserver la fraîcheur, la texture et la saveur des aliments pendant le processus de congélation.

Pour l’activer, appuyez sur la touche de l’afficheur interne. Le témoin ‘Fast Freeze’ s’allume lorsque la fonction est activée.

Pour désactiver la fonction avant que les 12heures ne soient écoulées, appuyez de nouveau sur la touche . Lorsque la fonction ‘Fast Freeze’ est désactivée, le témoin s’éteint.

Pour de meilleurs résultats, nous vous recommandons d’activer la fonction avant d’utiliser le congélateur. Vous pouvez également l’activer au moment de mettre vos aliments au congélateur.81 INfORmATIONS SUR L’AffICHEUR ExTERNE (mOdèLES ICE&wATER UNIQUEmENT)

Cet écran permet de verrouiller le distributeur d’eau, indique si la fonction ‘Bottle Chill’ est activée et vous prévient lorsque le filtre à eau doit être remplacé. Afficheur externe électronique fONCTIONS dE L’AffICHEUR ExTERNE Touche et témoin de verrouillage du LED distributeur Verrouille/déverrouille le distributeur d’eau. Une fois verrouillé, la LED au-dessus du bouton s’allume. Témoin de refroidissement de bouteille L’icône s’éclaire pour indiquer lorsque la fonction ‘Bottle Chill’ est active puis cliquète lorsque la boisson est prête. Témoin de remplacement de filtre L’icône s’éclaire pour indiquer lorsque le filtre à eau a besoin d’être remplacé.82

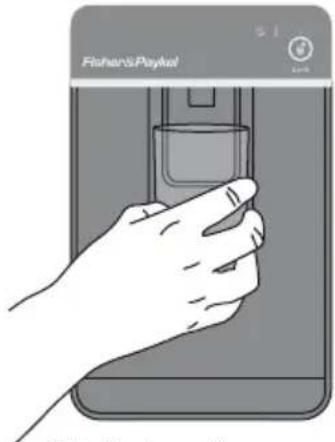

Le distributeur d’eau a été conçu pour être actionné d’une seule main.

Pour distribuer de l’eau, poussez légèrement un verre ou un contenant contre la plaque du distributeur. Appuyez doucement sur la plaque pour activer le distributeur.

Pour interrompre l’écoulement, il suffit de retirer le verre ou le contenant de la plaque du distributeur. Veuillez vous rappeler que le fait d’appliquer de la force sur la plaque n’accélère pas le fonctionnement du distributeur ni l’écoulement de l’eau. Première utilisation Veuillez vous assurer de lire et suivre les consignes de la page71 avant d’utiliser votre distributeur d’eau. ImpORTANT! Pour éviter les dommages matériels et les blessures, n’insérez pas vos mains, vos doigts ou des objets dans l’ouverture du distributeur. Veuillez noter qu’au cours des jours suivant l’installation, quelques gouttes peuvent s’écouler du distributeur lors de l’évacuation de l’air emprisonné. Verrouillage du distributeur La fonction ‘Dispenser Lock’ (verrouillage du distributeur) désactive la distribution d’eau. Cette fonction s’avère utile lors du nettoyage de l’afficheur externe ou lorsque de jeunes enfants se trouvent à proximité.

Maintenez enfoncée la touche pendant 4secondes pour activer la fonction ‘Dispenser Lock’.

Le témoin au-dessus de l’icône ‘Dispenser Lock’ s’allumera.

Le fait d’appuyer sur la plaque du distributeur produit alors un bip strident indiquant que le distributeur d’eau est verrouillé.

Pour désactiver la fonction ‘Dispenser Lock’, maintenez enfoncée la touche pendant 4secondes. Le témoin au-dessus de l’icône ‘Dispenser Lock’ s’éteindra et le distributeur d’eau sera déverrouillé. Distributeur d’eau Verrouillage du distributeur83 FILTRE À EAU (MODÈLES ICE&WATER UNIQUEMENT)

L’eau acheminée à votre réfrigérateur est filtrée pour éliminer les impuretés; le filtre est situé à l’extérieur du réfrigérateur, à l’endroit de votre choix. Ce filtre doit être remplacé à tous les 6mois (environ).

L’icône de remplacement de filtre s’affiche sur le panneau de commande interne et l’afficheur externe lorsque vous devez remplacer le filtre. Elle clignote pendant la distribution d’eau pour vous le rappeler.

Il est possible d’obtenir des cartouches de filtre de rechange auprès d’un agent de service autorisé de Fisher&Paykel. Les renseignements sur le filtre de rechange sont inscrits sur la cartouche. Remplacement de la cartouche de filtre à eau Il n’est pas nécessaire de couper l’alimentation en eau avant de remplacer la cartouche de filtre à eau.

Saisissez la cartouche et tournez-la fermement dans le sens antihoraire (vers la gauche lorsqu’elle est installée selon l’orientation recommandée).

Dégagez la cartouche de la tête de filtre (vers le bas lorsqu’elle est installée selon l’orientation recommandée). – Habituellement, quelques gouttes d’eau s’écoulent pendant le retrait du filtre.

Mettez l’ancien filtre au rebut.

Installation du nouveau filtre: – Retirez le capuchon protecteur de la tête du filtre. – Poussez la cartouche vers le haut, vers la tête du filtre, en la tournant dans le sens horaire (vers la droite lorsqu’elle est installée selon l’orientation recommandée).

Réinitialisez l’icône de remplacement de filtre sur l’afficheur (qui vous indiquera à quel moment remplacer le filtre).

Pour purger le filtre à eau afin d’éliminer l’air emprisonné et les fibres de carbone inoffensives tout en vérifiant la présence de fuites, déconnectez le tuyau de l’arrière du réfrigérateur, placez l’extrémité du tuyau dans un seau, ouvrez le robinet d’isolement, puis laissez couler au moins 10litres d’eau. Après la vérification, fermez le robinet d’isolement. Rebranchez le tuyau.

Quelques gouttes d’eau peuvent s’écouler du distributeur dans les quelques jours suivants, au fur et à mesure que l’air emprisonné est évacué. Remplacement de la cartouche de filtre à eau

FILTRE À EAU (MODÈLES ICE&WATER UNIQUEMENT) Pour réinitialiser l’icône de remplacement de filtre ImpORTANT!

Nous vous recommandons d’utiliser le filtre à eau dès l’installation.

Pour éviter de fausser les données de remplacement du filtre, ne réinitialisez pas l’icône avant d’avoir remplacé le filtre.

Maintenez enfoncées les touches et pendant 4secondes pour réinitialiser les témoins de filtre des afficheurs interne et externe.

L’icône s’éteint sur les afficheurs interne et externe lorsque vous la réinitialisez. Pour désactiver le témoin de remplacement de filtre Remarque: si le témoin est désactivé, vous ne serez pas avisé lorsque le filtre devra être remplacé de nouveau.

Vous pouvez désactiver le témoin de filtre lorsqu’aucun filtre n’est installé.

Maintenez enfoncées les touches et pendant 4secondes pour désactiver cette fonction; l’icône clignotera une fois sur les afficheurs interne et externe.

Nous vous recommandons de ne pas désactiver le témoin de remplacement de filtre si un filtre est installé.

Pour activer cette fonction, maintenez enfoncées les touches et pendant 4secondes; l’icône clignotera deux fois sur les afficheurs interne et externe. ImpORTANT!

Pour éviter des maladies graves, voire mortelles, n’utilisez pas le filtre à eau dans un endroit où l’eau est impropre à la consommation ou de qualité inconnue.

La cartouche de filtre à eau doit être remplacée lorsque l’icône du filtre clignote sur le panneau d’interface.

Nous vous recommandons de remplacer le filtre lorsque les icônes s’allument sur les afficheurs interne et externe. Cela se produira à tous les 6mois.

Si le système de filtration d’eau gèle, remplacez le filtre.

Le jet du distributeur d’eau peut perdre de la puissance à mesure que le filtre accumule des sédiments provenant de l’eau du réseau de distribution locale. Selon la qualité de l’eau, il peut être nécessaire de remplacer le filtre plus souvent.

Si vous constatez que le filtre se bouche très rapidement, consultez un plombier ou contactez les responsables de votre réseau de distribution d’eau pour obtenir des conseils sur la filtration de l’eau provenant du réseau.

Le remplacement du filtre est effectué sous l’entière responsabilité du client et n’est pas couvert par la garantie, sauf si des pièces ou matériaux du filtre s’avéraient défectueux.

Si le distributeur d’eau n’a pas été utilisé pendant un certain temps ou si l’eau présente un goût ou une odeur désagréable, rincez le système en faisant couler 10litres d’eau.

Si le goût ou l’odeur persiste, vous pouvez remplacer le filtre.85

Activation/désactivation des glaçons Votre appareil à glaçons est conçu pour produire automatiquement des glaçons jusqu’à ce que le bac soit plein. Ainsi, plus vous utilisez de glaçons, plus l’appareil en produit. L’appareil est suffisamment perfectionné pour détecter l’absence de bac et désactiver la distribution de glaçons. Première utilisation

Lorsque vous mettez votre réfrigérateur en marche après l’installation, l’appareil à glaçons est désactivé. Le témoin au-dessus de l’icône ‘Ice On/Off’ (activation/ désactivation des glaçons) est éteint.

Pour activer votre appareil à glaçons, appuyez sur la touche . Le témoin au-dessus de l’icône ‘Ice On/Off’ s’allume lorsque l’appareil à glaçons est en marche.

Maintenez enfoncées les touches , et simultanément pendant 4secondes, puis fermez la ou les porte(s). Le plateau à glaçons se retournera. Effectuez un autre cycle. Le plateau à glaçons se retournera, puis l’eau sera déversée dans le bac à glaçons. Videz l’eau et remettez le bac en place.

Lorsque le bac à glaçons est plein, qu’il n’est pas inséré correctement ou que tous les bacs sont retirés, l’appareil à glaçons ne fonctionne pas. Lorsque le bac à glaçons est inséré correctement, la cuillère à glaçons se trouve sur le côté droit du bac pour les modèles RF135B, E522B, RF170W et RF170A, et à l’avant du bac pour le modèle RF201A.

Une fois l’appareil à glaçons activé, jetez les 3premiers lots de glaçons produits (8glaçons par lot) pour évacuer toutes les impuretés présentes dans la conduite d’eau et obtenir la meilleure qualité de glaçons. Nous vous recommandons également de procéder à ce nettoyage après les vacances ou lorsque vous n’utilisez pas de glaçons pendant de longues périodes.

Nous vous recommandons de désactiver votre appareil à glaçons lorsque: – L’alimentation en eau doit être coupée pendant plusieurs heures, ou – Le bac à glaçons doit être retiré pendant un certain temps, ou – Vous quittez la maison pour les vacances ou un congé. Bac à glaçons et cuillère dans la bonne position RF135A, E522B, RF170A et RF170W RF201A Activation de l’appareil à glaçons86

UTILISATION DE VOTRE APPAREIL À GLAÇONS

(MODÈLES ICE&WATER UNIQUEMENT) Informations concernant votre appareil à glaçons

Votre appareil à glaçons automatique produit environ huitglaçons à toutes les 3 ou 4heures, selon la température du congélateur et la fréquence d’ouverture de la porte.

Lorsque la fonction ‘Ice Boost’ est activée, la production de glaçons augmente de 25% maximum par rapport au fonctionnement normal.

Le plateau à glaçons se remplira d’eau.

Une fois congelés, les glaçons sont éjectés du plateau vers le bac.

La production de glaçons se poursuit jusqu’à ce que le bac soit plein.

La production de glaçons reprend lorsque vous utilisez des glaçons.

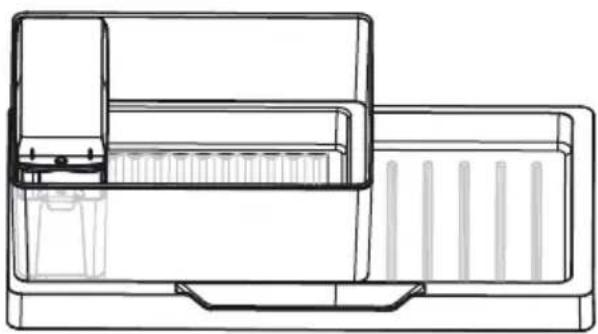

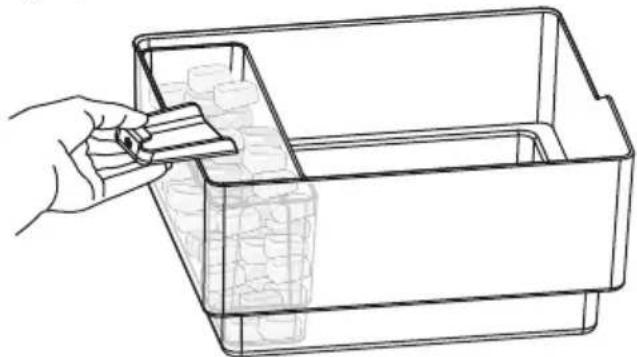

Votre réfrigérateur Ice& Water est pourvu d’un petit bac à glaçons logé dans le grand bac du congélateur. Une cuillère à glaçons y est fixée pour vous permettre de manipuler les glaçons de façon hygiénique.

Lorsqu’une grande quantité de glaçons est nécessaire, retirez un bac et laissez les glaçons tomber dans le bac de plus grande taille.

Pour accumuler une plus grande quantité de glaçons, nivelez ces derniers dans le bac au moyen de la cuillère à glaçons.

Lorsque le système à glaçons est utilisé occasionnellement, les glaçons produits depuis un certain temps peuvent rétrécir, se coller ensemble et avoir un aspect trouble et un goût fétide. Videz le bac à glaçons périodiquement et nettoyez-le dans de l’eau tiède. Séchez-le complètement, puis réinstallez-le dans la position adéquate. Fonction de production accélérée des glaçons Cette fonction est conçue pour les événements où une plus grande quantité de glaçons est nécessaire, notamment lors des fêtes. La fonction ‘Ice Boost’ (production accélérée des glaçons) augmente la production de glaçons de 30% maximum par rapport au fonctionnement normal, puis est désactivée automatiquement après 24heures.

Lorsque vous mettez votre appareil à glaçons en marche pour la première fois, la fonction ‘Ice Boost’ est désactivée.

Pour activer cette fonction, appuyez sur la touche . Le témoin au-dessus de la touche s’allume lorsque la fonction ‘Ice Boost’ est activée.

La fonction ‘Ice Boost’ est mise en pause lorsque le bac à glaçons est plein.

Pour désactiver manuellement cette fonction, appuyez de nouveau sur la touche . Le témoin au-dessus de la touche est éteint lorsque la fonction ‘Ice Boost’ est désactivée.

L’activation de la fonction ‘Ice Boost’ démarre automatiquement la production de glaçons.

La désactivation de la production de glaçons désactive automatiquement la fonction ‘Ice Boost’. ImpORTANT!

Évitez tout contact avec les pièces mobiles du mécanisme d’éjection des glaçons et n’insérez pas vos doigts sur le mécanisme de production de glaçons automatique lorsque le réfrigérateur est en marche.

N’utilisez pas les glaçons qui sont décolorés (avec une teinte habituellement verte bleuâtre). Si vous constatez la présence de décoloration, jetez les glaçons et communiquez avec un agent de service autorisé de Fisher&Paykel.

Assurez-vous que l’appareil à glaçons est raccordé uniquement au filtre et à l’alimentation en eau potable.

Le raccordement de la conduite d’eau à l’appareil à glaçons doit être effectué par un technicien d’entretien ou un plombier qualifié (reportez-vous à la section, Instructions d’installation).87

Bacs à fruits et légumes avec couvercle de contrôle de l’humidité Les bacs à fruits et légumes sont munis d’un couvercle ingénieux proposant deux fonctions:

Le couvercle de contrôle de l’humidité scelle les bacs et procure un microclimat humide pour prolonger la durée de conservation des fruits et légumes.

Le couvercle de contrôle de l’humidité empêche la condensation qui se forme à des taux d’humidité élevés de s’écouler sur les fruits et légumes en l’emprisonnant dans ses rainures. Bacs à fruits et légumes avec curseur de contrôle de l’humidité

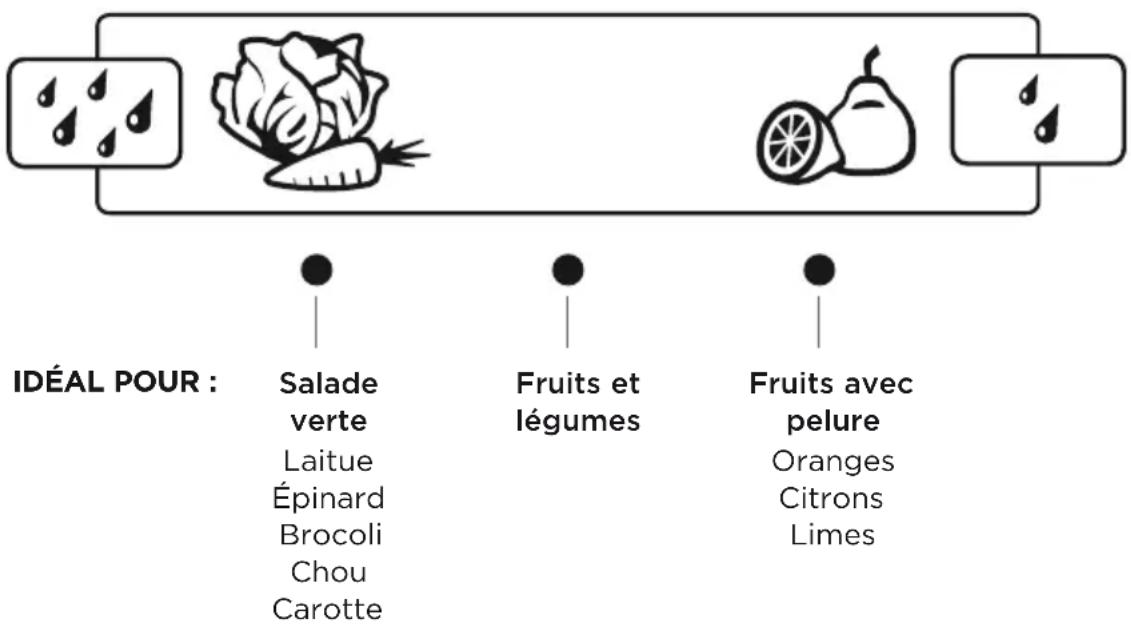

Chaque bac à fruits et légumes est pourvu d’un curseur permettant de régler le niveau d’humidité en fonction des fruits ou légumes conservés dans le bac.

Conservez si possible les fruits et légumes dans des bacs séparés. Cela permet de prolonger leur durée de conservation.

Lorsque des fruits et des légumes sont regroupés dans le même bac, placez le curseur au centre.

Lorsque la quantité d’eau est trop importante dans les bacs (en raison d’un taux d’humidité élevé dans ces derniers), déplacez le curseur vers le réglage indiquant une production de gouttelettes réduite (réglage des fruits) et/ou essuyez cette eau au besoin.

Rappelez-vous qu’une petite quantité d’eau au fond des bacs est bénéfique pour la conservation des fruits et légumes. Graphique du contrôle de l’humidité Salade verte Fruits et légumes Fruits avec pelure Laitue Épinard Brocoli Chou Carotte Oranges Citrons Limes

(TOUS LES MODÈLES) Tiroir de rangement mince (sur certains modèles) Les bacs minces dans le bas du compartiment réfrigérateur procurent un espace de rangement pour les aliments que vous souhaitez conserver dans un espace distinct. Ces bacs minces peuvent être utilisés pour les viandes froides, les breuvages ou les aliments à décongeler. Porte-bouteille (sur certains modèles)

Ces porte-bouteilles permettent de ranger un large éventail de bouteilles.

Pour placer le porte-bouteille dans votre réfrigérateur, insérez simplement le rebord arrière du porte-bouteille sur la moulure arrière d’une tablette dans le compartiment réfrigérateur.

Si vous n’utilisez pas certains des porte-bouteilles ou la totalité de ceux-ci, vous pouvez empiler les porte-bouteilles inutilisés afin d’économiser l’espace sur la tablette.

Les bouteilles se rangent plus facilement lorsque leur goulot est orienté vers l’avant du réfrigérateur. Tablettes en verre

Vous pouvez repositionner les tablettes en verre à l’endroit souhaité dans le réfrigérateur.

Retirez les tablettes en soulevant leur partie arrière, pour ensuite les tirer vers l’avant. Plateau d’égouttage (modèles Ice& Water uniquement)

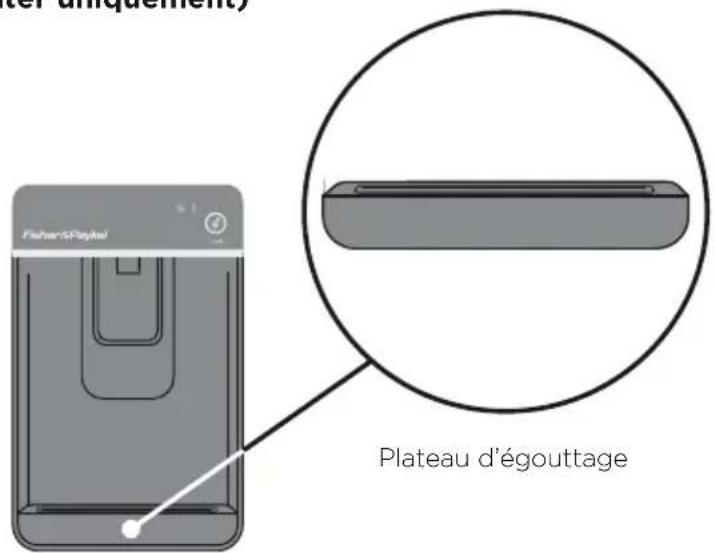

Le plateau d’égouttage est conçu pour être glissé dans le bas du panneau de distributeur d’eau.

Lorsque vous insérez le plateau, assurez-vous de glisser les côtés arrondis en premier.

Le plateau d’égouttage sert à recueillir les dernières gouttes d’eau qui peuvent s’écouler après l’utilisation.

Le plateau peut être retiré facilement pour le nettoyage. Tiroir de rangement mince Plateau d’égouttage89 FONCTIONS SPÉCIALES ACTIVESMART™ (TOUS LES MODÈLES)

Système à glaçons manuel– RF170W et RF170A (modèles autres que Ice&Water uniquement) Le bac à glaçons placé à l’intérieur du bac de congélateur du haut vous permet de ranger et d’accéder facilement à des glaçons clairs et propres. Bac de congélateur dans le coin supérieur gauche, avec bac à glaçons, plateau à glaçons, couvercle et cuillère dans la bonne position Pour accéder à la glace Informations concernant votre système à glaçons manuel

Pour fabriquer de la glace, prenez le plateau à glaçons et le couvercle placés sur le bac à glaçons. Retirez le couvercle du plateau à glaçons, puis remplissez le plateau d’eau. Replacez le couvercle sur le plateau à glaçons, puis positionnez-le soigneusement sur le bac à glaçons.

Une fois la glace solidifiée, retirez le plateau à glaçons et le couvercle du bac à glaçons, retirez le couvercle du plateau, puis exercez une torsion aux deux extrémités du plateau à glaçons, dans des directions opposées. Retournez le plateau à glaçons au-dessus du bac à glaçons pour déloger les glaçons dans celui-ci.

Remplissez le plateau à glaçons d’eau fraîche, puis répétez cette procédure pour remplir le bac à glaçons.

Fixée au bac à glaçons, la cuillère à glaçons vous permet de manipuler les glaçons de façon hygiénique.

Pour accéder aux glaçons, prenez le plateau à glaçons et le couvercle sur le bac à glaçons, puis placez-les sur une surface plane. Prenez la cuillère à l’avant du bac, videz les glaçons dans un contenant, puis replacez la cuillère, le plateau et le couvercle sur le bac.

Pour accumuler une plus grande quantité de glaçons, nivelez ces derniers dans le bac au moyen de la cuillère à glaçons.

Lorsque le système à glaçons est utilisé occasionnellement, les glaçons produits depuis un certain temps peuvent rétrécir, se coller ensemble et avoir un aspect trouble et un goût fétide. Videz le bac à glaçons périodiquement et nettoyez-le dans de l’eau tiède. Séchez-le complètement, puis réinstallez-le dans la position adéquate. Plateaux à glaçons et couvercle (tous les modèles autres que Ice&Water)

Pour fabriquer des glaçons, retirez le couvercle du plateau à glaçons, puis remplissez le plateau d’eau. Replacez le couvercle sur le plateau à glaçons, puis déposez-le doucement sur une surface plane dans le compartiment réfrigérateur.

Pour vider les glaçons dans le couvercle, tenez le plateau et le couvercle ensemble, puis exercez une torsion aux extrémités du plateau dans des directions opposées pour les déloger.

Remplissez le plateau à glaçons d’eau et placez-le dans le congélateur.

Il est préférable de ranger les glaçons dans un sac en plastique ou un contenant fermé car ils absorbent facilement les goûts et odeurs des autres aliments.90 NETTOYAGE ET ENTRETIEN DE VOTRE RÉFRIGÉRATEUR Extérieur (tous les modèles) Portes en acier inoxydable

Nettoyez l’extérieur des portes en utilisant un chiffon doux et un détergent à vaisselle liquide dissout dans de l’eau tiède.

Séchez les portes avec un chiffon non pelucheux.

L’utilisation de nettoyants abrasifs ou de solvants pour l’acier inoxydable peut endommager la surface des portes. Autres surfaces extérieures (tous les modèles)

Nettoyez toutes les autres surfaces extérieures en utilisant un chiffon doux et une solution d’eau tiède et de détergent liquide pour lave-vaisselle.

Au besoin, nettoyez le joint magnétique et les joints de la partie centrale de la porte en utilisant une brosse à dents, de l’eau tiède et un détergent liquide pour lave-vaisselle. Couvercle de compartiment arrière

Pour maximiser l’efficacité de l’appareil, passez régulièrement l’aspirateur sur le sol autour de celui-ci.

Il est nécessaire de nettoyer l’arrière de l’appareil une ou deux fois par année. Un nettoyage plus fréquent pourrait être requis si votre maison est poussiéreuse ou si vous possédez des animaux qui perdent leurs poils.

Pour ce faire, relevez les pieds du réfrigérateur et dégagez- le doucement de sa position. Coupez l’alimentation et débranchez le réfrigérateur.

Passez l’aspirateur sur le sol derrière votre appareil et dans le couvercle de compartiment arrière pour nettoyer l’accumulation de poussière. Utilisez un chiffon sec et non pelucheux pour nettoyer les parois de l’appareil et les armoires à proximité.

Après le nettoyage, branchez le réfrigérateur et rétablissez l’alimentation. Replacez l’appareil en position et abaissez les pieds. mISE EN GARDE! Risque de choc électrique. Ne retirez pas le couvercle de compartiment arrière. Cela pourrait vous exposer à un risque de choc électrique. Plaque et interface du distributeur d’eau (modèles Ice& Water uniquement)

Nous avons équipé votre réfrigérateur d’une fonction de verrouillage du distributeur et des touches (‘Key Lock’) pour faciliter le nettoyage. Cette fonction permet de désactiver le distributeur d’eau pendant le nettoyage.

Nettoyez la plaque et le panneau d’interface avec un chiffon doux et humide. Plateau d’égouttage (modèles Ice& Water uniquement)

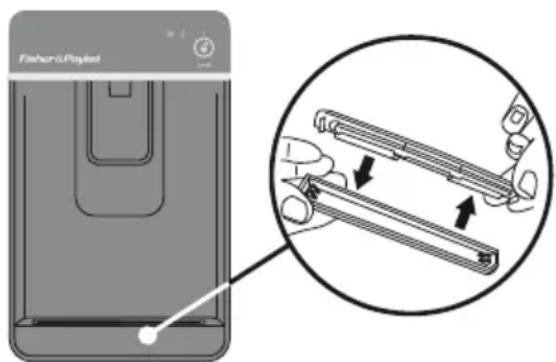

Pour nettoyer le plateau, retirez-le du panneau du distributeur et séparez les deux moitiés.

Nettoyez les pièces avec de l’eau tiède et un détergent doux. Séchez les pièces et assemblez-les de nouveau. Nettoyage du plateau d’égouttage

Intérieur (tous les modèles)

Il est important que l’intérieur du réfrigérateur et du congélateur soit propre pour éviter la contamination des aliments.

La quantité et le type d’aliments conservés déterminent la fréquence de nettoyage du réfrigérateur (à toutes les 1 ou 2semaines, idéalement).

Retirez les tablettes du réfrigérateur et de la porte. Lavez les tablettes et les bacs avec une solution d’eau tiède et de détergent; rincez-les à l’eau propre et séchez-les avant de les remettre en place.

Lavez les surfaces intérieures avec une solution d’eau tiède et de détergent liquide pour lave-vaisselle. Vous pouvez également utiliser 1cuillerée à table de bicarbonate de soude dissoute dans 500ml d’eau tiède. Rincez l’appareil à l’eau propre.

Pour éliminer les odeurs persistantes dans le réfrigérateur, ajoutez quelques gouttes d’essence de vanille ou de vinaigre à votre eau avant de le nettoyer.

Nettoyez les surfaces intérieures avec une solution d’eau tiède et de détergent liquide pour lave-vaisselle. Utilisez une brosse à dents pour nettoyer le joint magnétique de la porte.

N’utilisez pas de chiffons abrasifs ou rugueux sur une pièce quelconque du réfrigérateur ou congélateur. Tablettes en verre (tous les modèles) Lavez-les avec une solution d’eau tiède et de détergent, ou avec un nettoyant pour vitre. Porte-bouteille (sur certains modèles) Nettoyez-le avec une solution d’eau tiède et de détergent. L’utilisation de détergents et de solvants abrasifs peut causer des dommages. Distributeur de glaçons automatique (modèles Ice& Water uniquement)

Nous ne recommandons pas de nettoyer les composantes de l’appareil à glaçons, mais il est important de nettoyer les bacs à glaçons à l’occasion.

Vous devez nettoyer le bac à glaçons régulièrement et jeter son contenu.

Lavez le bac avec de l’eau tiède. Séchez-le complètement, puis remettez-le en place.

Lorsque vous remettez le bac en place, assurez-vous que la cuillère se trouve sur le côté droit ou à l’avant du bac (selon le modèle). ImpORTANT! La plupart des détergents offerts sur le marché contiennent des solvants qui peuvent endommager les composantes en plastique de votre réfrigérateur et causer des craquelures. Il est important d’utiliser uniquement de l’eau tiède et une petite quantité de détergent liquide pour lave-vaisselle sur les composantes à l’intérieur et l’extérieur de votre réfrigérateur. Évitez d’utiliser des produits antibactériens sur les composantes à l’intérieur ou l’extérieur de l’appareil. Ces produits pourraient corroder les composantes métalliques et causer des craquelures sur les composantes en plastique.92 NETTOYAGE ET ENTRETIEN DE VOTRE RÉFRIGÉRATEUR Système de contrôle de l’humidité ImpORTANT! Lors du nettoyage de la tablette située au-dessus des bacs à légumes, nous vous recommandons de ne pas démonter le système de contrôle de l’humidité de la tablette. Si le couvercle de contrôle de l’humidité (en plastique) et les curseurs de contrôle de l’humidité devaient se séparer de la tablette en verre, suivez ces instructions pour les remettre en place.

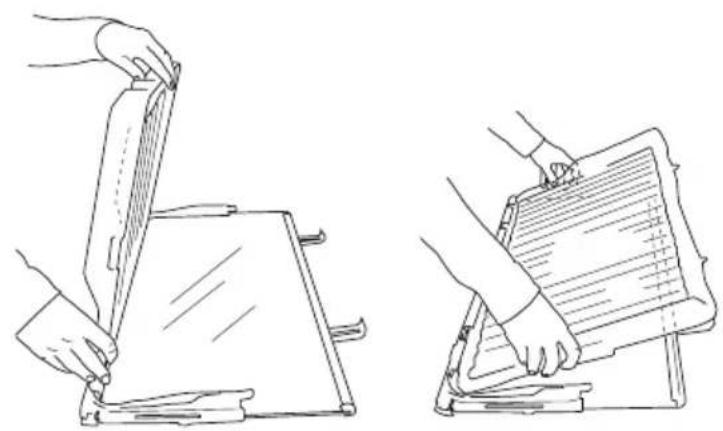

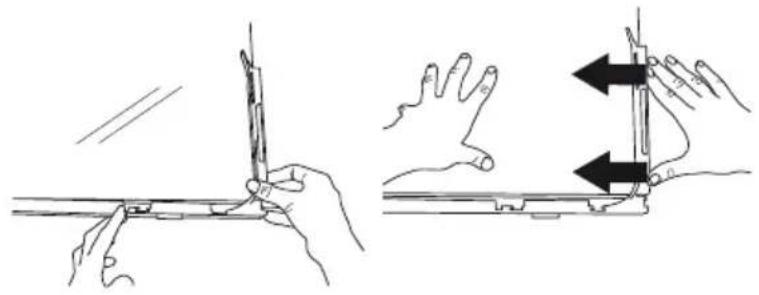

Tournez la tablette à l’envers.

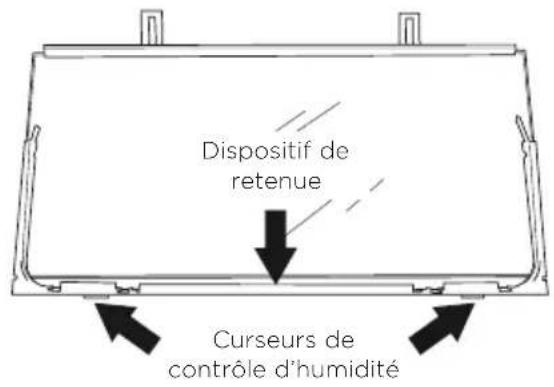

Pour fixer les curseurs de contrôle de l’humidité aux coins avant de la tablette, insérez les attaches inférieures dans la garniture avant de la tablette. Glissez ensuite les côtés sur la tablette jusqu’à ce qu’ils se fixent sur le verre.

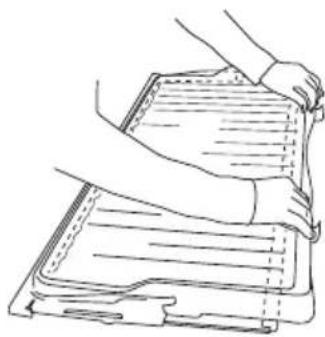

Pour installer le couvercle de contrôle de l’humidité, placez le couvercle de façon à ce que le texte soit orienté vers vous, puis alignez-le avec le devant de la tablette. Tenez le couvercle à la verticale et insérez l’extrémité avant dans le dispositif de retenue de la tablette. Assurez- vous que le couvercle s’insère dans le dispositif de retenue et sous les curseurs de contrôle de l’humidité.

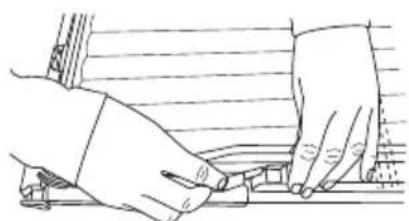

Sur les côtés de la tablette, réglez les languettes des curseurs de façon à ce que le couvercle en plastique soit entre la tablette et les languettes.

Si la partie arrière de la tablette comporte des attaches, fixez le couvercle au moyen de ces attaches. Assurez-vous que le couvercle est bien fixé à l’avant et l’arrière de la tablette. Curseurs de contrôle d’humiditéDispositif de retenue Nettoyage du système de contrôle de l’humidité93 NETTOYAGE ET ENTRETIEN DE VOTRE RÉFRIGÉRATEUR

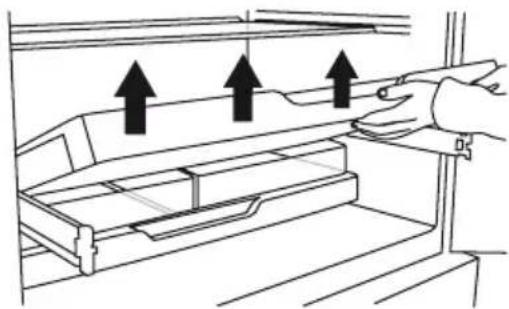

Pour retirer les plateaux ou les bacs fixes:

Pour faciliter le retrait, videz d’abord le contenu des plateaux et des bacs.

Saisissez la poignée centrale à l’avant du plateau ou du bac.

Soulevez la poignée vers le haut pour dégrafer le plateau ou le bac des glissières, puis tirez le plateau ou le bac vers vous pour le retirer.

Poussez les deux glissières dans le réfrigérateur. Pour remettre les plateaux ou les bacs fixes en place: Une fois les glissières poussées dans le réfrigérateur, placez le plateau ou le bac sur celles-ci. Poussez lentement le plateau ou le bac jusqu’à ce qu’il se réenclenche sur les glissières. ImpORTANT!

Assurez-vous que les plateaux et les bacs sont bien fixés aux glissières avant de les utiliser.

Les glissières sont prélubrifiées et ne nécessitent aucune lubrification subséquente. Ne tentez pas de nettoyer la graisse appliquée sur les glissières car cela pourrait compromettre leur fonctionnement. N’immergez pas les glissières dans l’eau. Plateaux et bacs fixés de façon permanente (Modèles avec congélateur-tiroir uniquement) Les plateaux et bacs de congélateur sont fixés de façon permanente dans ce modèle. Vous ne pouvez pas les retirer du congélateur. Pour les nettoyer, utilisez simplement un chiffon doux et humide. En vacances/congé

Désactivez l’appareil à glaçons à partir du panneau de commande interne (OFF).

Coupez l’alimentation en eau au réfrigérateur.

À votre retour, rétablissez l’alimentation en eau au réfrigérateur.

Pour remplir le réservoir avec de l’eau fraîche, faites couler 10litres d’eau et jetez-la.

Mettez l’appareil à glaçons en marche.

Jetez les 3premiers lots de glaçons produits (8glaçons par lot). Retrait du plateau94 CONSERVATION DES ALIMENTS DANS VOTRE RÉFRIGÉRATEUR Votre réfrigérateur aide à prolonger la durée de conservation des aliments périssables. La température froide permet de limiter les principales causes de détérioration des aliments, soit la prolifération des bactéries, la formation de moisissure et la fermentation, ainsi que l’effet des réactions chimiques et physiques. Conservation des aliments Pour assurer leur conservation, il est important d’accorder une attention particulière à la qualité des aliments avant de les mettre au réfrigérateur. Pour de meilleurs résultats:

Sélectionnez des aliments très frais et de grande qualité.

Achetez uniquement la quantité que vous pensez utiliser dans la durée de conservation recommandée. Si vous achetez une quantité supplémentaire, prévoyez de la congeler.

Assurez-vous que les aliments sont bien enveloppés ou recouverts avant de les mettre au réfrigérateur. Cela permet d’éviter la déshydratation, la détérioration des couleurs ou la perte de saveur des aliments, tout en aidant à conserver leur fraîcheur. Cette consigne permet également d’éviter les transferts d’odeur. Il n’est pas nécessaire d’envelopper les fruits et légumes s’ils sont rangés dans les bacs à fruits et légumes du réfrigérateur.

Assurez-vous d’emballer ou de recouvrir les aliments qui dégagent une forte odeur et d’éloigner ceux-ci des aliments tels que le beurre, le lait et la crème, qui peuvent facilement absorber les odeurs.

Réfrigérez les aliments périssables dès que possible après leur achat. Lorsque ces aliments sont laissés à la température de la pièce pour une durée quelconque, leur détérioration s’accélère.

Évitez de placer les aliments directement devant les sorties d’air car cela pourrait causer leur congélation. De plus, l’air froid doit pouvoir circuler pour assurer une conservation adéquate.

N’ouvrez pas inutilement la porte du réfrigérateur.

Laissez refroidir les aliments chauds avant de les ranger dans le réfrigérateur. Vous devez agir rapidement. Pour faciliter la tâche, vous pouvez placer le contenant de nourriture dans un bol de glace et d’eau, en renouvelant la glace lorsque nécessaire. (Veuillez également noter que les contenants chauds peuvent endommager les tablettes et les parois du réfrigérateur.)

Conservez les aliments cuits et crus dans des contenants ou emballages distincts pour éviter toute contamination croisée. De plus:

Gardez le réfrigérateur propre. Essuyez fréquemment les parois intérieures et les tablettes (reportez-vous à la section ‘Nettoyage et entretien de votre réfrigérateur’) et placez uniquement des contenants propres dans le réfrigérateur.

Contrôlez attentivement la qualité des aliments conservés dans votre réfrigérateur. Jetez tous les aliments présentant des signes de détérioration. Portez une attention particulière à la viande, au poisson et à la volaille, car ces aliments sont hautement périssables. Consommez les aliments dans les périodes de conservation recommandées. Produits laitiers et œufs

La plupart des produits laitiers pré-emballés affichent une date d’expiration recommandée (‘meilleur avant’). Rangez ces produits dans le réfrigérateur et consommez-les avant la date recommandée.

Comme le beurre peut facilement absorber l’odeur forte de certains aliments, il est préférable de le conserver dans un contenant scellé.

Les œufs doivent être conservés au réfrigérateur. Pour de meilleurs résultats, plus particulièrement lorsque vous cuisinez, retirez les œufs du réfrigérateur deux heures avant leur utilisation.95 CONSERVATION DES ALIMENTS DANS VOTRE RÉFRIGÉRATEUR

Déposez la viande rouge et fraîche dans une assiette, puis recouvrez-la d’un papier ciré, d’une pellicule plastique ou d’une feuille d’aluminium.

Conservez la viande cuite et la viande crue dans des assiettes distinctes. Vous éviterez ainsi que le liquide de la viande crue ne contamine la viande déjà cuite.

La charcuterie doit être consommée dans la période de conservation recommandée. Volaille

L’intérieur et l’extérieur des volailles entières doivent être bien rincés à l’eau froide. Asséchez la volaille et déposez-la dans une assiette. Couvrez-la d’une pellicule plastique ou de papier d’aluminium.

Les pièces de volaille doivent être conservées de la même façon. Les volailles entières (poulet, dinde, etc.) ne doivent être farcies qu’au moment de la cuisson afin d’éviter une intoxication alimentaire.

Refroidissez et réfrigérez rapidement la volaille cuite. Retirez la farce de la volaille et conservez-la séparément. Poissons et fruits de mer

Les poissons entiers et les filets doivent être consommés le jour de leur achat. Jusqu’à la cuisson, conservez-les au réfrigérateur dans une assiette recouverte d’une pellicule plastique, d’un papier ciré ou d’une feuille d’aluminium.

S’il est nécessaire de les conserver jusqu’au lendemain ou plus tard, assurez-vous de sélectionner un poisson très frais. Les poissons doivent être rincés à l’eau froide afin de retirer les écailles et les impuretés, puis asséchés au moyen d’un essuie-tout. Déposez les poissons entiers ou les filets dans un sac en plastique scellé.

Conservez les mollusques et crustacés au réfrigérateur en tout temps. Consommez-les dans un délai de un à deux jours. Aliments précuits et restes de table

Ces aliments doivent être conservés dans des contenants couverts appropriés pour prévenir leur déshydratation.

Conservez-les uniquement pendant un ou deux jours.

Réchauffez les restes de table une seule fois, à feu élevé. Bacs à fruits et légumes

Bien qu’il soit préférable de conserver la plupart des fruits et légumes à basse température, assurez-vous de ne pas conserver les aliments suivants à des températures inférieures à 44,6°F (7°C) pendant de longues périodes: agrumes, fruits tropicaux, tomates et concombres.

Des changements indésirables se produisent à basse température, tels le ramollissement de la pelure, le brunissement, la décomposition accélérée et la perte de saveur.

Ne réfrigérez pas les avocats (jusqu’à ce qu’ils soient pelés), les bananes, les mangues ou les pépinos.

Si possible, conservez les fruits et les légumes séparément (les fruits dans un bac et les légumes dans l’autre).

Chaque bac à fruits et légumes est pourvu d’un curseur de contrôle de l’humidité qui peut être réglé selon les aliments qui y sont conservés. Pour de plus amples informations sur le système de contrôle de l’humidité, consultez la section ‘Fonctions spéciales ActiveSmart™’.96 CONSERVATION DES ALIMENTS DANS VOTRE CONGÉLATEUR L’utilisation d’une température de -0,4°F (-18°C) ou moins permet de conserver les aliments plus longtemps que dans le réfrigérateur. En effet, la prolifération des bactéries, la formation de moisissure et la fermentation sont interrompues à basse température, et l’effet des réactions chimiques et physiques est considérablement réduit. Aliments congelés Pour de meilleurs résultats:

Sélectionnez uniquement des aliments de grande qualité qui se congèlent bien.

Conservez-les à une température de -0,4°F(-18°C) ou moins. Assurez-vous de maintenir cette température en évitant d’ouvrir inutilement la porte du congélateur. Si votre crème glacée est molle, la température de votre congélateur n’est pas assez basse.

Laissez un espace au-dessus des contenants, des pots en verre ou des sacs en plastique contenant des liquides ou des aliments semi-solides. Ces derniers prennent de l’expansion en congelant. Généralement, un espace de 1 à 2po (20 à 50mm) est recommandé. Scellez vos contenants. Idéalement, retirez l’air du contenant une fois que l’aliment est congelé.

Les emballages et les contenants d’aliments solides doivent être évacués de l’air qu’ils contiennent, puis scellés adéquatement avant d’être congelés.

Utilisez la fonction ‘Fast Freeze’ pour congeler les aliments frais. Cette fonction accélère le processus de congélation pour permettre un rendement optimal. Il est recommandé d’activer la fonction environ 2heures avant d’utiliser le congélateur.

Congelez les aliments immédiatement ou le plus rapidement possible. Ne congelez que de petites quantités d’aliments à la fois. Pour de meilleurs résultats, nous vous recommandons de congeler seulement 2,2lb (1kg) de nourriture par 6,6gal(25L) ou 0,88pi³ d’espace de congélateur à la fois. (Environ 6,6lb (3kg) dans un petit congélateur et 8,8lb (4kg) dans un grand congélateur.) Pour accélérer la congélation dans les modèles ActiveSmart™, nous vous recommandons de placer les aliments frais dans le haut du congélateur, à proximité de la sortie d’air.

Décongelez les aliments dans le réfrigérateur, si possible, ou utilisez un four à micro- ondes ou un four multifonctions.

Assurez une rotation constante des aliments. Consommez les aliments dans l’ordre où ils ont été congelés et n’excédez pas les durées de conservation recommandées.

Utilisez des emballages spéciaux pour la congélation afin de préserver la qualité des aliments.

Si les aliments sont simplement recouverts d’une pellicule plastique, placez-les dans un sac en plastique pour congélateur. Durées de conservation recommandées au congélateur Ces durées de conservation doivent être respectées.

MOIS TYPE D’ALIMENT CONSERVÉ

1 Bacon, ragoût, lait 2 Pain, crème glacée, saucisses, tartes (viande et fruits), mollusques et crustacés préparés, poissons huileux 3 Poissons non huileux, mollusques et crustacés, pizza, pains cuits et muffins 4 Jambon, gâteaux, biscuits, côtelettes de bœuf et d’agneau, pièces de volaille 6 Beurre, légumes (blanchis), œufs entiers et jaunes d’œuf, écrevisse cuit, viande hachée (crue), porc (cru) 12 Fruit (sec ou dans le sirop), blancs d’œuf, bœuf (cru), poulet entier, agneau (cru), gâteaux aux fruits97 CONSERVATION DES ALIMENTS DANS VOTRE CONGÉLATEUR

Viande, volaille et gibier

Ne tentez pas de congeler plus de 2,2lb (1kg) de viande par 6,6gal (25L) ou 0,88pi³ d’espace de congélateur à la fois. La viande doit être congelée rapidement afin qu’elle conserve sa texture.

Ne farcissez pas la volaille avant de la congeler.

La viande peut être cuite à l’état congelé ou être partiellement ou entièrement décongelée. Rappelez-vous de prolonger le temps de cuisson des pièces cuites à partir de leur état congelé.

Décongelez toujours la volaille entièrement avant la cuisson. Poisson

Il est préférable de se procurer le poisson congelé offert sur le marché. Si toutefois vous souhaitez congeler du poisson à la maison, assurez-vous qu’il est très frais et de bonne qualité.

Nettoyez-le, enlevez les écailles et laissez-le entier de préférence. Tous les poissons devraient être déposés dans un emballage à double épaisseur car selon le type de poisson, l’odeur et la saveur pourraient se transmettre rapidement aux autres aliments. Scellez adéquatement l’emballage.

Pour de meilleurs résultats, cuisez-les à partir de l’état congelé ou légèrement décongelé. Fruits

Ne congelez que des fruits de qualité, mûrs et prêts à manger. Sélectionnez de préférence des variétés de fruits qui se congèlent.

Évitez de peler les fruits.

La méthode d’emballage des fruits dépend de l’usage souhaité. Les fruits conservés dans un sirop sont parfaits pour les desserts, tandis que les fruits conservés sans sucre peuvent être utilisés pour la cuisson. La plupart des fruits peuvent se conserver de 8 à 12mois. Légumes

La plupart des légumes se congèlent bien, mais les légumes à feuilles (salades) perdent de leur croquant. Les autres légumes, comme les céleris, les oignons et les tomates, doivent être utilisés uniquement dans les plats cuisinés car leur pelure ramollie en congelant.

Ne congelez que des légumes de qualité, mûrs et prêts à manger.

Jetez tous les légumes qui sont endommagés.

Vous devez blanchir la plupart des légumes crus avant de les congeler.

Le blanchiment consiste à faire cuire les légumes pendant un court laps de temps pour éliminer les enzymes. Si les enzymes ne sont pas détruits, les légumes peuvent se modifier chimiquement et physiquement pendant la congélation.

Les légumes peuvent être blanchis dans l’eau bouillante, à la vapeur ou au four à micro- ondes. Dans l’eau bouillante, laissez les légumes cuire de 2 à 4minutes, puis refroidissez- les rapidement.

En règle générale, il est préférable de cuire les légumes à l’état congelé. Aliments préparés et cuits

La plupart des plats cuisinés peuvent être congelés, mais nous vous recommandons de ne pas congeler les aliments suivants: Blanc d’œuf cuit, crèmes pâtissières, fourrages à la crème et puddings au lait, mets gélatineux, mayonnaises et vinaigrettes similaires, nappages de meringue. Ces aliments risquent de se séparer lors de la décongélation.98

ACTIVESMART™ – MISES EN GARDE ET SONS

Mises en garde Défaillances Dans le cas peu probable où un problème surviendrait, l’icône s’allumera sur le panneau de commande interne et l’appareil émettra des bips sonores lors de l’ouverture de la porte du compartiment réfrigérateur.

Veuillez compter le nombre de bips sonores émis lors de l’ouverture de la porte du compartiment réfrigérateur. Veuillez également noter le nombre et la séquence des témoins de température affichés sur le panneau de commande interne, puis communiquez avec notre centre de service à la clientèle.

Pour arrêter l’alarme de défaillance, appuyez sur n’importe quelle touche du panneau de commande interne. L’icône demeurera allumée jusqu’à ce que le problème soit corrigé. Sons émis par le réfrigérateur En raison de leur excellente cote d’efficacité énergétique et de leur rendement de refroidissement, les réfrigérateurs ActiveSmart™ peuvent émettre des sons différents de ceux produits par votre ancien réfrigérateur. Parmi les sons émis normalement pendant le fonctionnement, on compte:

Son du ventilateur. Les réfrigérateurs ActiveSmart™ sont pourvus de ventilateurs dont la vitesse varie en fonction des besoins. Pendant les périodes de refroidissement, comme lorsque la porte est ouverte fréquemment, les ventilateurs font circuler l’air froid dans le réfrigérateur et le congélateur. Le son qu’ils produisent est tout à fait normal.

Craquement ou claquement pouvant se produire lorsque la fonction de dégivrage est activée.

Son d’écoulement d’eau. Le fluide réfrigérant du système peut produire un bruit d’ébullition ou de gargouillement.

Sifflement après la fermeture de la porte du congélateur. Ce sifflement est produit par la différence de pression entre l’air chaud qui est soudainement refroidi en pénétrant dans le congélateur et la pression d’air extérieure.

D’autres sons inhabituels peuvent être émis pour les raisons suivantes: – Appareil qui n’est pas au niveau – Plancher inégal ou faible – Présence de bouteilles ou de contenants sur les tablettes

S’il s’agit de votre premier appareil à glaçons, vous pouvez entendre à l’occasion des sons qui ne vous sont pas familiers. Ces bruits sont normaux et n’indiquent pas un mauvais fonctionnement.

Il est normal que l’appareil émette les sons suivants lors de l’utilisation de l’appareil à glaçons: – Fonctionnement du moteur (léger bourdonnement). – Écoulement de l’eau lors du remplissage de l’appareil à glaçons et/ou du réservoir. – Ouverture et fermeture du robinet d’eau (sifflement). – Glaçons se détachant du plateau (craquement). – Glaçons tombant dans le bac (bruit sourd).99 DÉPANNAGE

Si vous éprouvez des problèmes avec votre appareil, veuillez d’abord vérifier les points suivants avant de communiquer avec un agent de service autorisé de Fisher&Paykel ou le centre de service à la clientèle. Tous les modèles

PROBLÈME CAUSES POSSIBLES SOLUTIONS

L’appareil ne fonctionne pas. Aucune alimentation à la prise de courant. Assurez-vous que la fiche est bien branchée et que la touche d’alimentation est en position de marche (ON). Vérifiez le fonctionnement d’un autre appareil avec la même prise de courant. Vérifiez le boîtier de fusibles. Le dispositif d’éclairage ne s’allume pas. Le dispositif d’éclairage ne fonctionne pas. L’éclairage DEL ne peut pas être réparé par l’utilisateur. Contactez votre détaillant Fisher&Paykel ou un agent de service autorisé de Fisher&Paykel. Le réfrigérateur ne fonctionne pas. Assurez-vous que le réfrigérateur est branché à une prise de courant. L’éclairage et l’affichage ne fonctionnent pas. Le mode ‘Sabbath’ est activé. Maintenez enfoncées les touches

et simultanément pendant 4secondes. Le moteur fonctionne pendant de longues périodes. La température est élevée. Ouvrez la porte le moins souvent possible pour permettre à la température de se stabiliser. Ouvertures fréquentes de la porte. Grande quantité d’aliments ajoutés récemment. Le réglage de température est trop bas. Consultez la section ‘Commande de température’. Les portes ne sont pas étanches. Assurez-vous que l’appareil est au niveau et que les joints d’étanchéité sont propres. La température des compartiments est trop élevée. Le réglage de température est incorrect. Consultez la section ‘Commande de température’. Ouvertures fréquentes de la porte. Ouvrez la porte le moins souvent possible pour permettre à la température de se stabiliser. Grande quantité d’aliments ajoutés récemment. Les aliments gèlent dans le réfrigérateur. Le réglage de température est incorrect. Consultez la section ‘Commande de température’. Les aliments sont placés directement devant les sorties d’air. Déplacez les aliments sensibles au froid à bonne distance de la partie arrière centrale des tablettes. Bruits inhabituels. L’appareil n’est pas stable ou au niveau. Consultez la section ‘Instructions d’installation’ ou sous ‘ActiveSmart™ mises en garde et sons’. Le congélateur est en mode dégivrage.100 DÉPANNAGE Tous les modèles

PROBLÈME CAUSES POSSIBLES SOLUTIONS

Accumulation d’eau dans les bacs à fruits et légumes. L’eau produite par les fruits et les légumes se condense. Une petite quantité de condensation est bénéfique pour la conservation des fruits et légumes. Essuyez l’eau avec un chiffon. Placez le curseur sur le réglage d’humidité faible

L’extérieur de l’appareil est chaud. Cela est tout à fait normal. Le joint central des portes est chaud (modèles à portes françaises uniquement). Cela est tout à fait normal. Condensation à l’extérieur du réfrigérateur ou congélateur. Cela n’est pas inhabituel lorsque le climat est très humide. Essuyez la condensation. Condensation dans le compartiment réfrigérateur. Ouvertures fréquentes ou prolongées de la porte. Ouvrez la porte le moins souvent possible. Le joint d’étanchéité de la porte présente une fuite. Assurez-vous que le joint repose à plat et qu’il est parfaitement étanche. Cela n’est pas inhabituel lorsque le climat est très humide. Essuyez la condensation. Poignées de porte mal alignées. Avec le temps et l’utilisation, des mouvements peuvent survenir. Consultez la section ‘Instructions d’installation’. Plateau/bac difficiles à ouvrir/ fermer. Obstruction causée par un matériel d’emballage. Assurez-vous qu’aucun aliment ou matériel d’emballage n’est coincé à l’arrière du plateau/bac. Les glissières ne s’étendent pas complètement. Saisissez les côtés du plateau/ bac, puis tirez fermement pour étendre les glissières afin de les réajuster. Les glaçons ont une odeur ou un goût inhabituel. Certains aliments peuvent transférer leur odeur ou leur goût. Emballez ou recouvrez les aliments qui dégagent une forte odeur. L’appareil ne fonctionne pas efficacement. Accumulation de poussière sur ou derrière le couvercle de compartiment arrière. Consultez la section ‘Nettoyage et entretien de votre réfrigérateur’. Si le problème persiste, veuillez contacter le service à la clientèle.101 DÉPANNAGE

Modèles Ice& Water uniquement

PROBLÈME CAUSES POSSIBLES SOLUTIONS

L’appareil à glaçons automatique ne fonctionne pas. L’appareil à glaçons n’est pas activé. Activez l’appareil à glaçons. Le bac n’est pas inséré dans le bon sens, ou il n’est pas inséré. Placez le bac de façon à ce que la cuillère soit du côté droit. Le bac à glaçons est situé directement sous l’appareil à glaçons, dans le coin supérieur gauche du congélateur. L’alimentation en eau est fermée ou non raccordée. Raccordez l’alimentation en eau. Le compartiment congélateur ne fonctionne pas. Communiquez avec l’assistance à la clientèle. La pression d’eau est trop faible. Vérifiez la pression d’eau. La conduite d’eau est entortillée ou écrasée. Vérifiez si la conduite est entortillée ou écrasée. Le filtre est bloqué. Le filtre à eau doit être remplacé. Les glaçons ont une odeur ou un goût inhabituel. Des emballages non scellés peuvent transmettre l’odeur ou le goût. Les glaçons doivent être jetés. Assurez-vous que les emballages de nourriture sont scellés. L’intérieur du congélateur doit être nettoyé. Le bac à glaçons doit être vidé et lavé. Nettoyez le réfrigérateur. Le mauvais goût provient de l’eau. Le filtre doit être remplacé. Il peut être nécessaire d’installer un nouveau filtre. Effectuez 2 ou 3cycles pour retourner le plateau à glaçons. Production de glaçons trop lente. La porte pourrait être entrouverte. Fermez la porte. La température du congélateur est trop élevée. Réglez la température à un réglage plus froid. Le joint central des portes est chaud. (Modèles à portes françaises uniquement) Vous pouvez sentir des endroits chauds sur le joint central situé entre les deux portes de réfrigérateur. Cela est tout à fait normal et survient pendant le fonctionnement normal du réfrigérateur.102 DÉPANNAGE Modèles Ice& Water uniquement

PROBLÈME CAUSES POSSIBLES SOLUTIONS

Glace mouillée/ amas de glace. La pression d’eau est faible. Vérifiez la pression d’eau. Le filtre est bloqué. Remplacez le filtre. La porte du congélateur est ouverte pendant de longues périodes. Frappez doucement sur les glaçons avec la cuillère, ou si de gros amas de glaçons se sont formés, videz le bac pour fabriquer de nouveaux glaçons. La température ambiante est élevée. Le bac à glaçons a été laissé hors du compartiment congélateur pendant un certain temps. Les glaçons se collent ensemble avec le temps. L’eau présente un goût ou une odeur désagréable. Le réfrigérateur n’a pas été utilisé pendant un certain temps. Faites couler 10 litres d’eau pour réapprovisionner le système en eau fraîche. Le distributeur d’eau ne fonctionne pas. L’alimentation en eau est fermée ou non raccordée. Ouvrez l’eau. Faites fonctionner le distributeur pendant 2minutes pour évacuer l’air emprisonné dans la conduite d’eau et remplir le système d’eau. La conduite d’alimentation pourrait être bloquée. Vérifiez si la conduite d’alimentation est entortillée ou présente des fuites. À la première installation, de l’air peut être emprisonné dans le système. Pour évacuer l’air, utilisez le distributeur pour faire couler 3litres d’eau. Le filtre peut être bloqué et doit être remplacé. Remplacez le filtre (voir l’arrière de ce guide pour connaître les coordonnées de l’assistance à la clientèle). Le verrouillage du distributeur (‘Dispenser Lock’) est activé. Maintenez enfoncée la touche pendant 4secondes. L’eau est gelée dans le réservoir. Augmentez la température des compartiments réfrigérateur et congélateur. Le premier verre d’eau est chaud. Le distributeur n’a pas été utilisé pendant un certain temps. Jetez le premier verre d’eau produit par le distributeur d’eau. Le réservoir a été vidé récemment. Laissez l’eau refroidir.103 DÉPANNAGE

Modèles Ice& Water uniquement

PROBLÈME CAUSES POSSIBLES SOLUTIONS

L’icône de remplacement de filtre clignote. Le filtre doit être remplacé. Remplacez le filtre aussitôt que possible. Des gouttes s’écoulent du plateau d’égouttage. De l’air est emprisonné dans le réservoir. Utilisez le distributeur pour faire couler 3litres d’eau en arrêtant le débit de façon intermittente. Un nouveau filtre a été installé. Faites couler 10litres d’eau en utilisant le filtre, puis servez-vous du distributeur pour faire couler 3litres. Le débit d’eau est réduit. La cartouche du filtre est bloquée. Remplacez le filtre aussitôt que possible. Accumulation de glace dans le compartiment congélateur. La porte du congélateur ne ferme pas correctement. Déplacez les aliments dans le congélateur afin de pouvoir fermer la porte correctement. Vérifiez et nettoyez le joint d’étanchéité de la porte. L’appareil à glaçons émet des bruits inhabituels ou semble faire trop de bruit. Fonctionnement normal de l’appareil à glaçons. Consultez la section ‘ActiveSmart™ – Mises en garde et sons’. La fonction d’optimisation des glaçons n’accélère pas la production de glaçons. La température ambiante est très élevée. Ouvrez la porte le moins souvent possible. Le réfrigérateur est utilisé très fréquemment.104

Lorsque vous achetez un nouveau produit ActiveSmart™ de Fisher&Paykel destiné à un usage personnel ou celui d’un consommateur, vous bénéficiez automatiquement d’une garantie limitée de deux ans s’appliquant aux pièces et à la main-d’œuvre pour le service dans les 48États continentaux des États-Unis, à Hawaï, à Washington DC et au Canada. Les clients de l’Alaska bénéficient de la même garantie limitée, mais ils doivent payer les frais nécessaires pour la livraison du produit à l’atelier de réparation ou le déplacement d’un technicien à leur domicile. Les produits pour l’utilisation au Canada doivent être achetés auprès du réseau de distribution canadien pour assurer la conformité aux réglementations. Si le produit est installé dans un véhicule automobile, sur un bateau ou sur une unité mobile similaire, vous bénéficiez de la même garantie limitée de deux ans, mais il relève de votre responsabilité d’amener le véhicule, bateau ou l’unité mobile dans laquelle est installé le produit au service après-vente à vos frais ou de prendre en charge les frais de déplacement du technicien de maintenance jusqu’au lieu où se trouve le produit. Vous bénéficiez d’une garantie limitée supplémentaire de trois ans (pour un total de cinq ans) couvrant les pièces et la main-d’œuvre du système de réfrigération scellé (compresseur, évaporateur, condenseur, déshydrateur de filtre et tube de raccordement) dans les 48 états continentaux des États-Unis, à Hawaï, à Washington DC et au Canada. Les clients de l’Alaska bénéficient de la même garantie limitée pour le système de réfrigération scellé, mais ils doivent payer les frais nécessaires pour la livraison du produit à l’atelier de réparation, ou le déplacement d’un technicien à leur domicile. Fisher & Paykel s’engage à : Réparer ou, à sa discrétion, remplacer sans frais encouru par le propriétaire pour le matériel ou la main-d’œuvre, toute pièce s’avérant défectueuse du produit dont le numéro de série figure sur celui-ci, dans les deux années suivant l’achat. Les clients de l’Alaska doivent payer les frais nécessaires pour la livraison du produit à l’atelier de réparation ou le déplacement d’un technicien à leur domicile. Si le produit est installé dans un véhicule à moteur, un bateau ou une installation mobile similaire, vous devez l’apporter à l’atelier de réparation à vos frais ou payer le déplacement d’un technicien à l’endroit où se trouve le produit. Si nous ne parvenons pas à réparer une pièce défectueuse du produit après un nombre de tentatives raisonnable, nous pourrons à notre discrétion remplacer la pièce ou le produit, ou vous offrir un remboursement complet du prix d’achat du produit (excluant les frais d’installation ou autres coûts). Cette garantie limitée est valable pour le propriétaire initial et tout propriétaire subséquent du produit s’il est acheté pour une utilisation normale dans un domicile familial simple. Le service en vertu de cette garantie limitée devra être assuré par Fisher & Paykel ou par son agent agréé pendant les heures normales de bureau. Durée de cette garantie limitée Notre responsabilité en vertu de cette garantie limitée expire DEUX ANS après la date d’achat du produit par le premier consommateur. Notre responsabilité en vertu de toutes garanties implicites, y compris la garantie implicite de qualité marchande (une garantie implicite selon laquelle le produit est adapté à toute utilisation ordinaire) expire également DEUX ANS (ou durée supérieure comme requis par la loi en vigueur) à compter de la date d’achat du produit par le premier consommateur. Certains États n’autorisent pas les limitations sur la durée de la garantie implicite, il est donc possible que les limitations sur les garanties implicites ne vous concernent pas.105

Cette garantie limitée ne couvre pas:

Les déplacements d’un technicien de maintenance jusqu’à votre domicile pour tout problème non lié à un défaut dans le produit. Les frais du déplacement vous seront facturés si le problème s’avère ne pas être un défaut du produit. Par exemple :

Rectifier une mauvaise installation du produit.

Vous expliquer comment utiliser le produit.

Remplacer les fusibles de la maison ou procéder au réglage des disjoncteurs, refaire le câblage ou la plomberie de la maison ou remplacer les ampoules.

Rectifier les défaillances provoquées par l’utilisateur.

Rectifier le réglage du produit.

Modifications non autorisées du produit.

Bruits ou vibrations considérés normaux, comme par exemple, les sons de drain/ ventilateur, les bruits de réfrigération ou les bips sonores.

Réparations des dommages provoqués par des animaux nuisibles comme les rats ou les cafards, etc.

Défauts causés par des facteurs autres que :

L’utilisation ménagère normale ou

L’utilisation en conformité avec le manuel d’utilisation du produit.

Les défaillances du produit causées par accident, la négligence, une mauvaise utilisation, l’incendie, l’inondation ou une catastrophe naturelle.

Les frais des réparations effectuées par des réparateurs non agréés ou les frais associés à la correction de telles réparations non autorisées.

Les frais de déplacement et frais associés encourus lorsque le produit est installé dans un endroit disposant d’un accès limité ou restreint (p. ex. : frais d’avions, frais de ferry et zones géographiques isolées).

La maintenance recommandée normale comme énoncée dans le manuel d’utilisation du produit.

Le remplacement du filtre, sauf en présence de pièces ou matériaux défectueux à l'intérieur de la cartouche du filtre.

Dommages (y compris les dommages causés par l’eau) provoqués par une installation ou un raccordement de plomberie incorrect. Ce produit a été conçu pour une utilisation dans un environnement domestique normal (résidentiel). Il n’est pas conçu pour une utilisation commerciale (de quelque nature que ce soit). Toute utilisation commerciale peut entraîner l’annulation de la garantie limitée de ce produit. En cas de problème avec l’installation, prenez contact avec votre revendeur ou installateur. Les raccordements électriques et d’évacuation et autres raccordements relèvent de votre responsabilité. Nous ne sommes pas responsable des dommages indirects (les frais des réparations ou les frais de remplacement d’autres propriétés endommagées si le produit est défectueux ou vos dépenses encourues si le produit est défectueux). Certains États n’autorisent pas l’exclusion ou la limitation des dommages indirects, il est donc possible que la limitation ou l’exclusion ci-dessus ne s’applique pas à votre situation.106

Comment solliciter le service clientèle Veuillez lire le manuel d’utilisation. Si après la lecture du manuel, vous avez toujours des questions sur le fonctionnement du produit, ou si vous avez besoin de connaître le nom de votre représentant Fisher & Paykel agréé local ou si vous pensez que le produit est défectueux et que vous souhaitez contacter le service clientèle dans le cadre de cette garantie limitée, veuillez prendre contact avec votre revendeur ou nous appeler au numéro suivant : États-Unis et Canada SANS FRAIS 1.888.9.FNP.USA (1.888.936.7872) ou utilisez le lien sur cette page : www.fisherpaykel.com/locator/servicer/ Il est possible qu’il vous soit demandé de fournir une preuve valable de la date d’achat du produit avant que le produit puisse être accepté par le service clientèle en vertu de cette garantie limitée. Aucune autre garantie Cette garantie limitée constitue l’intégralité de l’accord exclusif passé entre l’acheteur et Fisher & Paykel eu égard à toute défaillance du produit. Aucun de nos employés (ou de nos agents agréés) n’est autorisé à procéder à un quelconque ajout ou à une quelconque modification de cette garantie limitée. Garant : Fisher & Paykel Appliances, Inc. Si vous avez besoin d’assistance eu égard à cette garantie limitée, veuillez nous contacter au numéro ci-dessus ou nous écrire à l’adresse ci-dessous : Fisher & Paykel Appliances, Inc. 695 Town Center Drive, Suite 180 Costa Mesa CA 92626 Cette garantie limitée vous donne des droits juridiques spécifiques et il est également possible que vous bénéficiez d’autres droits pouvant varier d’un état à un autre.107108842117 A 02.15 www.fisherpaykel.com US CA Copyright © Fisher & Paykel 2015. All rights reserved. The product specifications in this booklet apply to the specific products and models described at the date of issue. Under our policy of continuous product improvement, these specifications may change at any time. You should therefore check with your Dealer to ensure this booklet correctly describes the product currently available. Droits réservés © Fisher & Paykel 2015. Les spécifications du produit contenues dans ce manuel s’appliquent aux modèles et produits spécifiques comme décrits à la date de publication. Dans le cadre de notre politique d’améliorations en permanence de nos produits, ces spécifications pourront être modifiées à tout moment. Nous vous recommandons de vérifier auprès de votre revendeur que ce manuel décrit le produit actuellement disponible.
