MODE D'EMPLOI VS3003 MARANTZ

Dépistage des pannes

Annexe Specifications

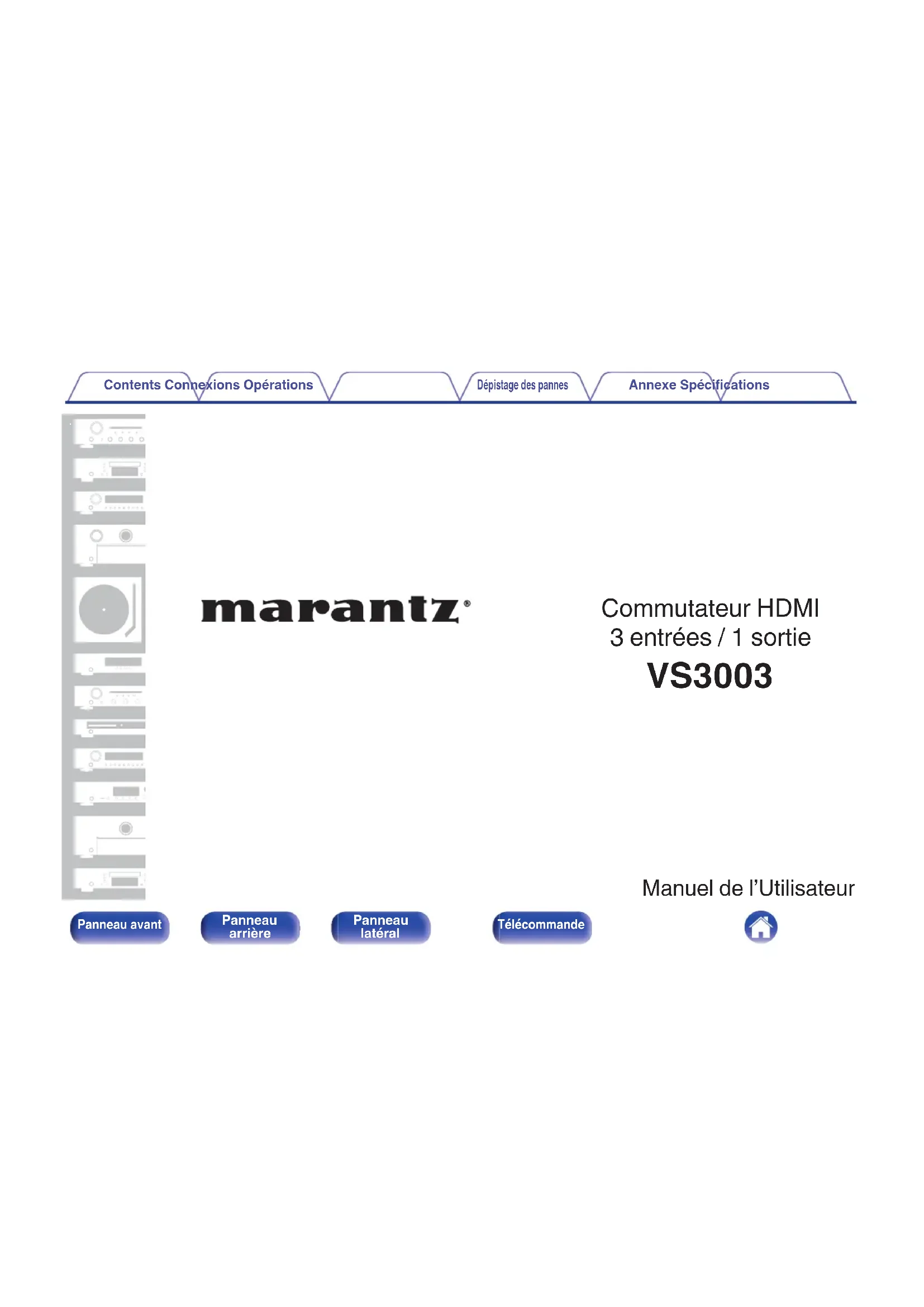

marantz

Commutateur HDMI

3 entrées / 1 sortie

VS3003

Manuel de l'Utilisateur

Panneau avant

Panneau arrête

Panneau létéral

Télécommande

Confirmation des accessoires 3
Insertion des piles 51
Portee de la telecommande 6
Nomenclature et fonctions 7
Panneau avant 7
Panneau arrirée 8
Panneau latorial 9
Télécommande 10

Connexions

Connexions 11

Connexions de base 11

Connexion d'un dispositif de commande externe 14

Opérations

Opérations 15

Utilisation avec la fonction de commande HDMI (CEC) 15

Utilisation de la télécommande 16

Utilisation avec la fonction de commande AVR 17

Dépistage des pannes

Dépistage des pannes 20

Annexe

Renseignements relatifs aux marques commerciales 23

Specifications

Spécifications 24

Panneau avant

Panneau arrête

Panneau létéral

2

Télécommande

Nous vous remercions d'avoir acquis cet apparéil Marantz.

Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute reférence future.

Confirmation des accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

	Instructions de sécuritéGuide de rééférentiage l'attribution des piles	Télécommande (RC046SR)	Pile (CR2032)
Câble HDMI (40 Gbps, environ 4'10"/1,5 m)	Câble d'alimentation (type USB, environ 4'10"/1,5 m)	Adaptateur secteur	Fiches d'adaptateur secteur (5 types)	Support de montage mural
Vis de montage (4 pièces)

3

Contents Connexions Operations

Dépistage des pannes

Annexe Specifications

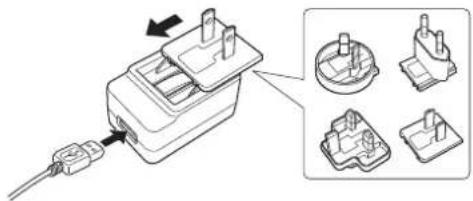

• 5 types de fiches d'adaptateur secteur sont fournies. Utilisez la fiche appropriée à la région dans laquelle vous résiduez.

Panneau avant

Panneau arrête

Panneau létéral

4

Télécommande

Contents Connexions Operations

Dépistage des pannes

Annexe Specifications

Insertion des piles

1 Insérez une pièce de monnaie ou un autre objet dans la fente du couvercle de la pile, tournez dans le sens inverse des aiguilles d'une montre, puis retirez le couvercle de la pile.

2 Confirmez que le sens de la pile est correct, puis insérez la pile.

3 Tout en appuyant sur le couvercle de la pile par le haut, tournez la piece de monnaie ou tout autre objet dans le sens des aiguilles d'une montre.

REMARQUE

• Si la pile/batterie a une fuite, remplacez-la immédiatement et mettez-la au rebut. Dans ce cas, il y a un risque de brûture lorsque le liquide entre en contact avec la peau ou les vêtements, il faut donc faire très attention. Si le liquide entre en contact accidentellement, lavez abondamment à l'eau du robinet et consultez un medecin.
• Otez les piles de la télécommande si vous ne l'utilise pas pendant longtemps.

Panneau avant

Panneau arrête

Panneau létéral

5

Télécommande

Contents

Connexions Operations

Dépistage des pannes

Annexe Specifications

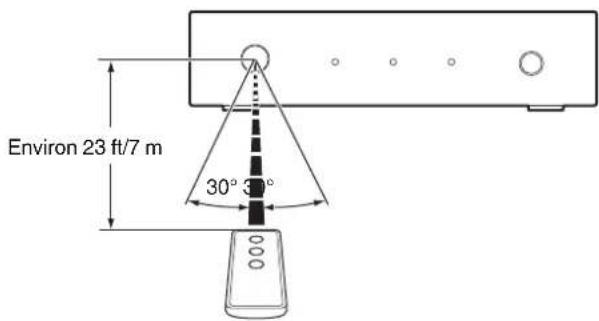

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Panneau avant

Panneau arrête

Panneau létéral

6

Télécommande

Contents Connexions Operations

Dépistage des pannes

Annexe Specifications

Nomenclature et fonctions

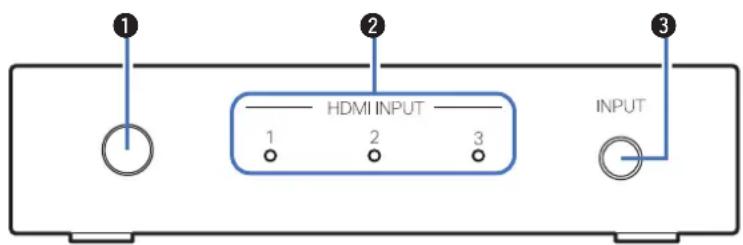

Panneau avant

1 Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 6)

Dirigez la télécommande vers ce capteur lorsqu'vous l'utilise.

2 Temoins d'entrée HDMI (HDMI INPUT 1-3)

Le numero de l'entrée HDMI actuellément selectionnee est allumé.

Il s'allume comme suit en fonction de I'etat d'alimentation de l'appareil :

• Sous tension:bleu
  Veille: rouge

L'alimentation de cet appeareil est liee a I'etat d'alimentation des dispositifs HDMI connectes aux connecteurs HDMI 1 a 3 et s'allume automatiquement.
- Lorsque l'interruuteur HDMI CONTROL est sur OFF : Permet de connaître la puissance du dispositif connecté à l'entrée HDMI actuellément sélectionnée.
Lorsque l'interrupteur HDMI CONTROL est sur ON : Liaison avec l'alimentation des dispositifs qui sont connectés aux connecteurs HDMI 1 a 3.

3 Touche de commutation d'entrée (INPUT)

Permet de selectionner I'entrée HDMI.

Lorsque you appuyez sur la touche, l'entrée HDMI change.

Panneau avant

Panneau arrête

Panneau létéral

7

Télécommande

Dépistage des pannes

Annexe Specifications

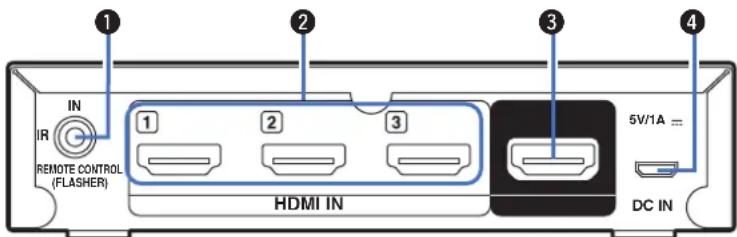

Panneau arrête

1 Prise de la télécommande (REMOTE CONTROL (FLASHER) IN)

Cette prise peut être utilisée pour connecter et commander cet apparéil en externe avec un répéteur IR vendu séparément lorsque cet apparéil est place à un endroit où le signal de la télécommande ne peut pas atteindre.

Reportez-vous à “Connexion d'un dispositif de commande externe” (p. 14) pour savoir comment vous connecter.

REMARQUE

• Ceci désactivera la réception du capteur à distance de cet apparéil.

Connecteurs d'entree HDMI (HDMI IN 1-3)

ills permettent de connecter des consoles de jeu, des lecteurs multimédias ou d'autres dispositifs sources HDMI.

Connecteur de sortie HDMI (HDMI OUT)

Il permet d'émettre le signal d'entrée HDMI seLECTIONné.

4 Connecteurs d'entrée DC (DC IN)

Permet de connecter l'adaptateur secteur fourni. L'utilisation d'un adaptateur secteur autre que celui fourni peut entraîner des dysfonctionnements.

Panneau avant

Panneau arrête

Panneau létéral

8

Télécommande

Contents Connexions Operations

Dépistage des pannes

Annexe Specifications

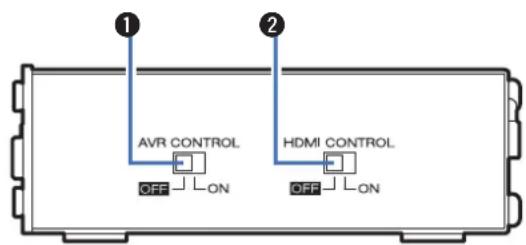

Panneau létéral

1 Interrupteur de commande AVR (AVR CONTROL)

Vous pouvez utiliser la télécommande de votre amplificateur/recepteur AV Marantz pour commuter l'entrée HDMI de cet apparéil.

Si vous utilisez la fonction de commande HDMI (CEC) ou la télécommande fournie pour modifier l'entrée HDMI de cet apparéil, maintenez ce commutateur sur OFF.

Si vous utilisez la fonction de commande AVR, il est nécessaire de modifier au préalable les réglages et les connexions du récepteur AV/de l'amplificateur AV. Reportez-vous à "Utilisation avec la fonction de commande AVR" (1 p. 17) pour plus d'informations.

Interrupteur de commande HDMI (HDMI CONTROL)

Si vous utilisez la fonction de commande HDMI (CEC), activez ce paramètre. Cela permet de relier les dispositifs compatibles avec la commande HDMI (CEC) et de modifier l'entrée HDMI de cet apparéil. Reportez-vous à "Utilisation avec la fonction de commande HDMI (CEC)" (p. 15) pour savoir comment utiliser la fonction de commande HDMI (CEC).

Panneau avant

Panneau arrête

Panneau létéral

9

Télécommande

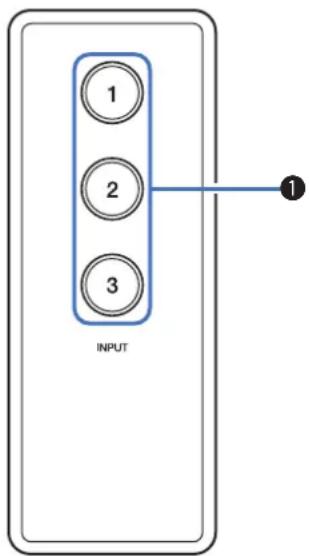

Télécommande

1 Touches de selection de la source d'entrée HDMI (1 - 3) Permettent de selectionner l'entrée HDMI.

Panneau avant

Panneau arrête

Panneau latorial

10

Télécommande

Connexions

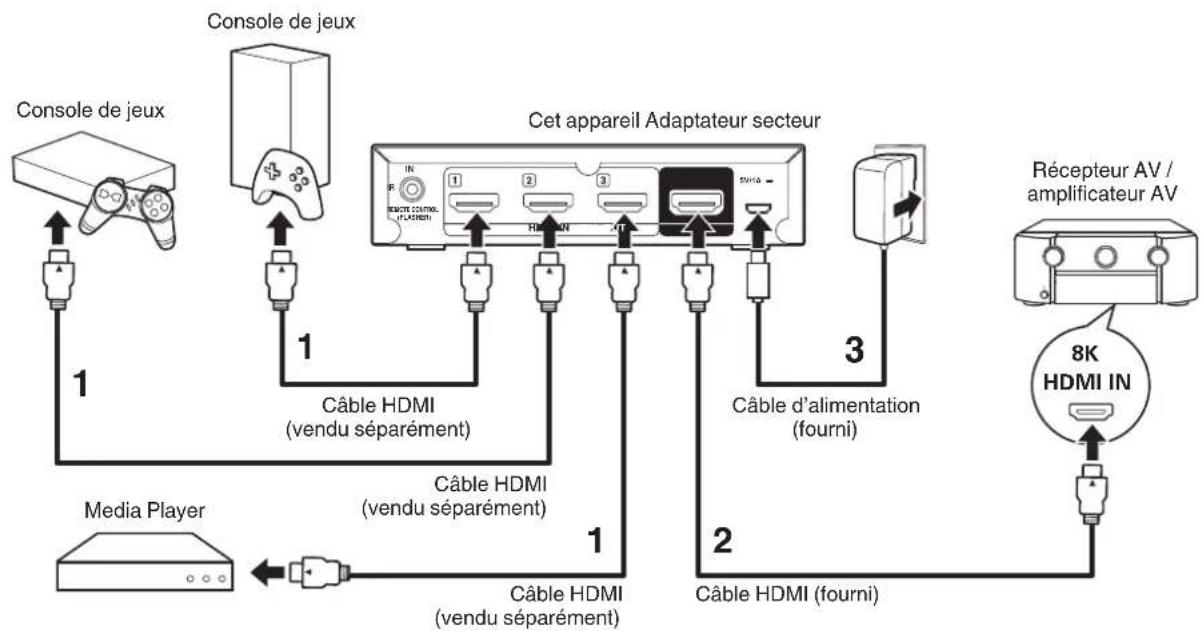

Connexions de base

11

Contents

xions

Dépistage des pannes

Annexe Specifications

1 Utilisez des cables HDMI vendus séparément pour connecter des consoles de jeu ou d'autres dispositifs sources aux connecteurs d'entrée HDMI 1 à 3 de cet apparéil.
2 Utilisez le cable HDMI fourni pour connecter un connecteur d'entrée HDMI compatible 8K d'un récepteur AV/amplificateur AV au connecteur de sortie HDMI de cet apparéil.
3 Connectez I'adaptateur secteur fourni.

• Lorsque vous connectez cet'article à des disposítifs compatibles avec la videoé 8K et 4K 120 Hz, utilisez des cables HDMI Ultra High Speed certifiés. Si vous utilisez un autre cable HDMI, la videoe peut ne pas s'afficher ou d'autres problèmes peuvent survenir.

Panneau avant

Panneau arrête

Panneau létéral

12

Télécommande

Contents

Connexions

erations

Dépistage des pannes

Annexe Specifications

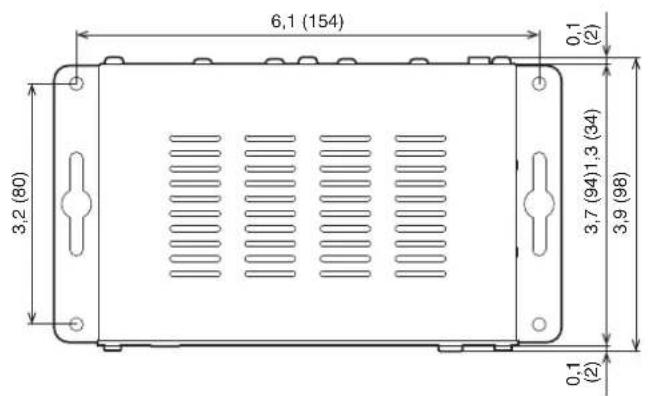

Lors du montage de cet apparéil sur un mur

Vos pouvez utiliser le support mural fourni pour fixer cet apparéil à un mur.

Pour assurer votre sécurité, demandez à un professionnel de le fixer au mur.

Lorsque you montez cet appeareil sur un mur, utilisez un repeteur IR disponible dans le commerce (vendu separement) pour receivevoir les signaux de la commande a distance. Reportez-vous à Connexion d'un dispositif de commande externe' (p. 14) pour plus d'informations.

REMARQUE

• Lorsque vous montez le support mural sur cet appeareil, voirlez à utiliser les vis autotaraudues fournies. L'utilisation de vis autres que celles fournies peut entrainer une défaillance.
  Pour évider que des personnes ne tireont ou ne trébuchent accidentellement sur le cable de connexion et fassent tomber l'appareil, veillez à fixer le cable à un mur ou à un autre endroit. Àprouc le montage, veillez à confirmier qu'il est sur. De plus, effectuez des inspections régulières pour vérifier qu'il n'y a pas de risque de chute.
• Marantz n'est pas responsable des blessures ou des accidents dus à des emplacements ou des méthodes de montage inappropriés.

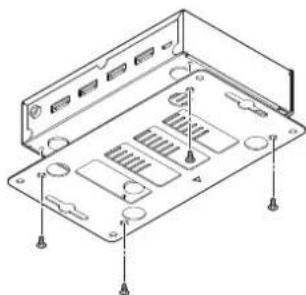

Fixez le support de montage mural à cet apparéil à l'aide des vis fournies.

Fixez le support de montage mural avec le cote avec la marque vers l'extérieur.

2 Fixez cet apparéil au mur à l'aide de vis de fixation murale vendues séparément.

Panneau avant

Panneau arrête

Panneau létéral

13

Télécommande

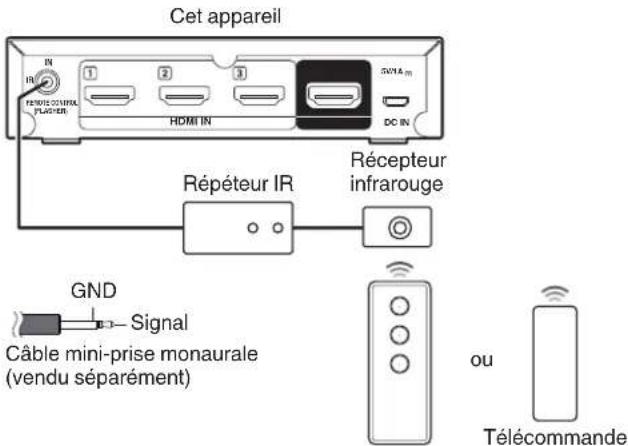

Connexion d'un dispositif de commande externe

Meme si you placec cet appareil dans un meuble ou un autre endroit ou le signal de la telecommande ne peut pas atteindre, si you connectez un repeteur IR disponible dans le commerce (vendu séparation), you pouze utiliser cet appareil à l'aide de la telecommande. Ceci désactivera la réception du capteur à distance de cet appareil.

14

Contents

Connexions

ations

Dépistage des pannes

Annexe Specifications

Opérations

Utilizez l'une des méthodes suivantes.

Utilisation avec la fonction de commande HDMI (CEC)

1 Allumez l'interrupteur HDMI CONTROL,itué sur le panneau latorial de cet apparéil.
2 Mettez sous tension tous les dispositifs sources (nels que les consoles de jeu) connectés à cet apparéil avec des cables HDMI, le récepteur AV/IL amplificateur AV et le télévisueur.
3 Activez la fonction de commande HDMI (CEC) pour tous les dispositifs.

• Pour les dispositifs sources qui ont des paramètres permettant de se lier à d'autres dispositifs et de les activer lorsque le dispositif source est mis sous tension, activez ces paramètres. Pour plus d'informations sur les réglages, reportez-vous au manuel de chaque dispositif.

4 Mettez le téléviseur en veille, puis vérifie que cet apparéil, les dispositifs sources et le récepteur AV/ amplificateur AV sont également mis en veille.

Si l'alimentation est coupée pour tous les dispositifs sources connectés à cet apparéil, les témoins d'entrée HDMI de cet apparéil sont allumés en rouge.

5 Mettez le dispositif source que vous souhaitez utiliser sous tension, puis vérifie que l'appareil, le recepteur AV/l'amplificateur AV et le télévisuer sont sous tension et que I'entrée HDMI est correctement commutée.

Le témoin de l'entrée HDMI Sélectionnée s'allume en bleu.

• Si le disposifit source dispose d'une fonction de veille automatique, il est recommendé d'activer cette fonction afin que l'appareil s'éteigne automatiquement lorsqu'il n'est pas utilisé.
• Selon les specifications du dispositif source ou du téléviseur connecté, certaines fonctions peuvent ne pas etre disponibles.

Panneau avant

Panneau arrête

Panneau létéral

15

Télécommande

Utilisation de la télécommande

1 Mettez sous tension le dispositif source que vous souhaitez utiliser.
2 Sur la télécommande fournie, appuyez sur la touche de selection de la source d'entrée HDMI (1 à 3) pour effectuer la lecture.

Le témoin de l'entrée HDMI Sélectionnée s'allume en bleu.

• Vous pouvez également sélectionner une entrée HDMI en appuyant sur la touche INPUT sur l'appareil principal.

3 Commutez la source d'entrée du récepteur AV/ amplificateur AV sur l'entrée HDMI connectée à cet apparéil.
4 Commutez l'entrée du téléviseur sur l'entrée HDMI connectee au recepteur AV/amplificateur AV.

Panneau avant

Panneau arrête

Panneau létéral

16

Télécommande

Contents

Connexions

ations

Dépistage des pannes

Annexe Specifications

Utilisation avec la fonction de commande AVR

Si vous avez un amplificateur/recepteur AV Marantz compatible 8K, vous pouvez utiliser la télécommande de l'amplificateur/recepteur AV pour commuter l'entrée HDMI de cet apparéil.

Les touches 8K, GAME et MEDIA PLAYER de la télécommande du récepteur AV/amplificateur AV peuvent être utilisées pour commuter l'entrée HDMI de cet apparéil comme suit.

Touches de la télécommande pour récepteur AV/amplificateur AV	Sélection de l'entrée sur cet apparéil
8K HDMI 1
GAME HDMI 2
MEDIA PLAYER HDMI 3

REMARQUE

• Cette fonction ne peut pas être utilisé sur les AV8805 ou AV8805A. Il est recommandé d'utiliser la fonction d'apprentissage de la télécommande pour le recepteur AV/amplificateur AV.

Si vous souhaitez utiliser la fonction de commande AVR, modifiez les réglages et les connexions du récepteur AV/amplificateur AV en suivant la procédure suivante.

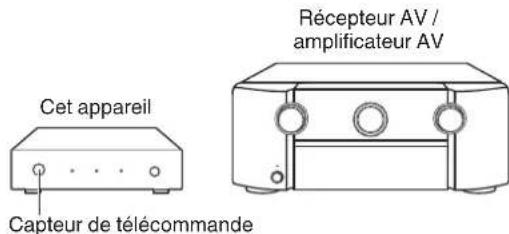

Positionnement

1 Allumez l'interrupteur AVR CONTROL,itué sur le panneau latorial de cet apparéil.
2 Placez cet apparéil à proximé de votre récepteur/ amplificateur AV afin que le capteur de télécommande de cet apparéil puisse receivevoir les signaux de commande à distance du récepteur AV/amplificateur AV.

Panneau avant

Panneau arrête

Panneau létéral

17

Télécommande

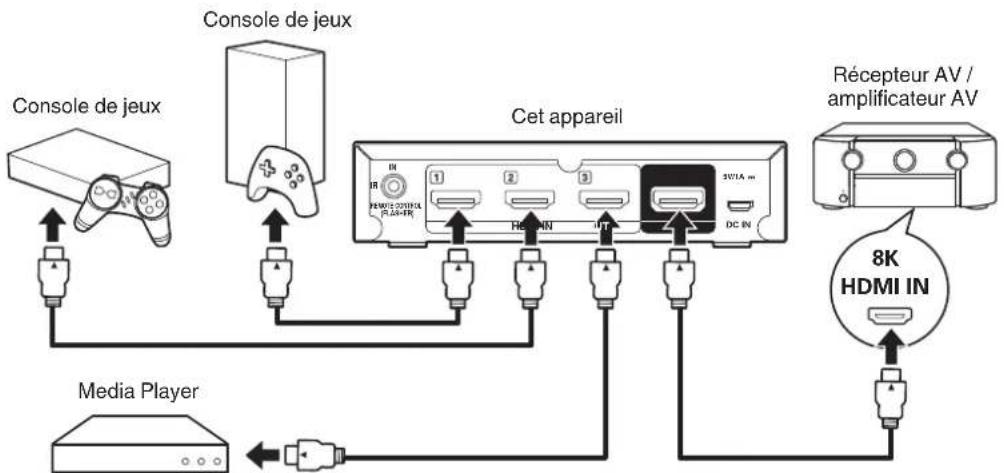

■ Connexion

1 Connectez les dispositifs sources connectés aux connecteurs d'entrée HDMI pour 8K, GAME, et MEDIA PLAYER à l'arrière du récepteur AV/amplificateur AV aux connecteurs d'entrée HDMI 1 à 3 de cet apparéil.
2 Connectez le connecteur de sortie HDMI de cet apparéil à un connecteur d'entrée HDMI compatible 8K sur le récepteur AV/amplificateur AV.

• Le nombre de connecteurs d'entrée HDMI compatibles 8K varie en fonction des specifications du recepteur AV/amplificateur AV. Connectez après avoir consulté le manuel du recepteur AV/de l'amplificateur AV.
• Lorsque vous connectez cet apparéil à des dispositifs compatibles avec la réserve 8K et 4K 120 Hz, utilisez des cables HDMI Ultra High Speed certifiés. Si vous utilisez un autre cable HDMI, la réserve peut ne pas s'afficher ou d'autres problèmes peuvent survenir.

18

Contents

Connexions

ations

Dépistage des pannes

Annexe Specifications

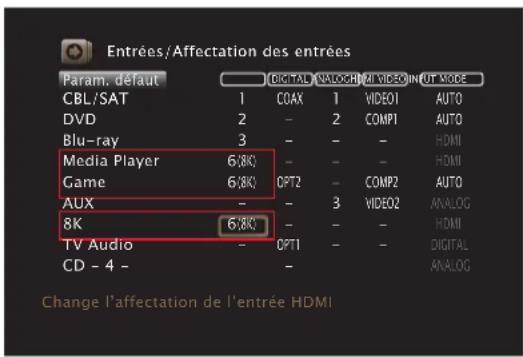

■ Configuration des paramètres d'un récepteur AV/amplificateur AV

1 Ouvrez l'écran des paramètres “Entrées” - “Affectation des entrées” dans le menu du récepteur AV/ amplificateur AV.
2 Configurez les parametes pour afferer les connecteurs HDMI compatibles 8K (6(8K) ou 7(8K))* aux connecteurs d'entrée HDMI 8K, Game et des sources d'entrée Media Player.

• Les connecteurs HDMI compatibles 8K variant en fonction des specifications de votre récepteur AV/amplificateur AV. Configuez les paramétres en fonction des specifications du récepteur AV/de l'amplificateur AV.

■ Utilisation

1 Appuyez sur les touches 8K, GAME, ou MEDIA PLAYER de la télécommande du récepteur AV/amplificateur AV. Les entrées de cet apparéil et du récepteur AV/amplificateur AV commutent simultanément. L'entrée HDMI de cet apparéil qui correspond au signal reçu de la touche est sélectionnée.

Panneau avant

Panneau arrête

Panneau létéral

19

Télécommande

Contents

Connexions Operations

Dépistage des pannes

Annexe Specifications

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème. Retirez et réinsérez le cordon d'alimentation de l'appareil.

Si cet apparéil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulterer toute revendeur, car cette pourrait et d'au début dans cet appeareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin ou vous aze acheté cet apparéil.

L'alimentation ne se met pas sous/hors tension

• Confirmez que l'adaptateur secteur est branché sur la prise.
• Vérifiez toutes les connexions aux connecteurs HDMI.
• Verifiez si la fiche de l'adaptateur secteur est correctement fixe a l'adaptateur secteur.
  Utilisez l'adaptateur secteur fourni avec cet apparéil.
• Confirmez que l'alimentation de l'appareil source connecte à l'entrée HDMI sélectionnée est sous tension. L'alimentation de cet apparéil est liée à l'alimentation du dispositif source connecté au connecteur d'entrée HDMI, et se met automatiquement en marche ou en voille.

Panneau avant

Panneau arrête

Panneau létéral

20

Télécommande

Contents

Connexions Operations

Dépistage des pannes

Annexe Specifications

L'alimentation s'eteint automatiquement

Cet appareil est relié à l'alimentation du dispositif source connecté au connecteur d'entrée HDMI, et se met automatiquement en voille.

■ Les opérations ne peuvent pas etre effectuees via la telecommande

• La pile est épuisée. Remplacez-la par une pile neue (CR2032).
• Faites fonctionner la télécommande à une distance d'environ 23 ft/7 m de cet apparéil et à un angle de 30^ .
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
  L'orientation de la pile au lithium de type piece (CR2032) est incorrecte. Confirmez que la marque sur la pile est orientee vers le haut.
• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• Ceci désactivera la réception du capteur à distance de cet apparéil.

Aucune video ne s'affiche sur le téléviseur

• Vérifiez les connexions de tous les appareils.
• Insérez complètement les câbles de connexion.
  Vérifiez si vous avez confondu le connecteur d'entrée HDMI avec le connecteur de sortie HDMI ou vice versa.
• Confirmez que le dispositif source est sous tension.
• Confirmez que les entrées correctes sont selectionnées pour cet apparéil, le récepteur AV/l'amplificateur AV et le télévisuer.
• Confirmez que les résolutions du dispositif source et du téléviseur sont correctes.
• Pour profiter d'un contenu protégé par des droits d'auteur avec HDCP 2.2 ou HDCP 2.3, utilisez un dispositif source et un téléviseur compatibles avec HDCP 2.2 ou HDCP 2.3.
• Utilisez un cable Ultra High Speed HDMI certifié pour profiter des videos 8K ou 4K 120 Hz.

Panneau avant

Panneau arrête

Panneau létéral

21

Télécommande

Contents

Connexions Operations

Dépistage des pannes

Annexe Specifications

■ Les entrées de cet apparéil ne peuvent pas être commutées avec la fonction de commande HDMI (CEC).

• Vérifiez si l'interrupteur HDMI CONTROL situé sur le panneau léral de cet apparéil est sur ON.
• Vérifiez si les paramétres de la fonction de commande HDMI sont activés pour tous les dispositifs connectés à cet apparéil. Dans les paramétres des dispositifs sources connectés, s'il existe des paramétres permettant de se connecter à d'autres dispositifs et de les allumer lorsque l' apparéil est mis sous tension, activez également ces paramétres.
• Les specifications de la commande HDMI varient selon le dispositif. Si le dispositif source dispose d'une fonction de veille automatique, il est recommandé d'activer cette fonction afin que l'appareil s'éteigne automatiquement lorsqu'il n'est pas utilisé.
  Lorsque you efectuez des modifications associées a une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les reglages de fonctionnement du lien peuvent etre initiaises. Mettez l'appareil et les disposits connectes via HDMI hors, puis a nouveau sous tension.
• Selon les dispositifs connectés et les paramétres, la fonction de commande HDMI peut ne pas fonctionner. Si le problème n'est pas résolu même après avoir confirmé ce qui précède, utilisez la télécommande pour modifier directement les entrées de cet apparéil.

■ Les entrées de cet appeareil changent lorsque cet appeareil recoit les signaux de la télécommande fournie avec le recepteur AV/amplificateur AV.

L interrupteur AVR CONTROL situé sur le panneau latorial de cet appareil est allumé. Si vous ne pouvez pas l'utiliser, mettez l'interrupteur sur OFF.

Panneau avant

Panneau arrête

Panneau létéral

22

Télécommande

Contents Connexions Operations

Dépistage des pannes

Annexe

ifications

Renseignements relatifs aux marques commerciales

HIGH DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

Le logo HDR10+TM est une marque déposée de HDR10+ Technologies, LLC.

Panneau avant

Panneau arrête

Panneau létéral

23

Télécommande

Specifications

Vidente

Débit de données maximal : 40 Gbps

Conformité HDCP : HDCP 1.4/2.3

Audio

Format audio : LPCM (2 canaux, 7.1 canaux) / Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express / DSD / MPEG-2 AAC / MPEG-4 AAC / MPEG-H (Fonctionne avec tous les formats audio pris en charge par le récepteur AV/amplificateur AV connecté.)

Panneau avant

Panneau arrière

Panneau létéral

24

Télécommande

Contents

Connexions Operations

Dépistage des pannes

Annexe

cations

Adaptateur secteur

Fabricant: CUI INC

Tension d'entrée : 100 - 240 V CA

Fréquence d'entrée CA : 50/60 Hz

Tension de sortie : 5,0 V

Courant de sortie: 1,0 A

Puissance de sortie : 5 W

Efficacité active moyenne : 75,5 %

Rendement à faible charge (±10%) : 74,3%

Consommation electrique a vide: 0,075 W

Général

Température de fonctionnement: 41^ - 95^ ( 5^ - 35^ )

Alimentation: CA 100 - 230 V, 50/60 Hz

Consommation electrique en mode 0,2 W

veille :

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans averissement préalable.

Panneau avant

Panneau arrête

Panneau létéral

25

Télécommande

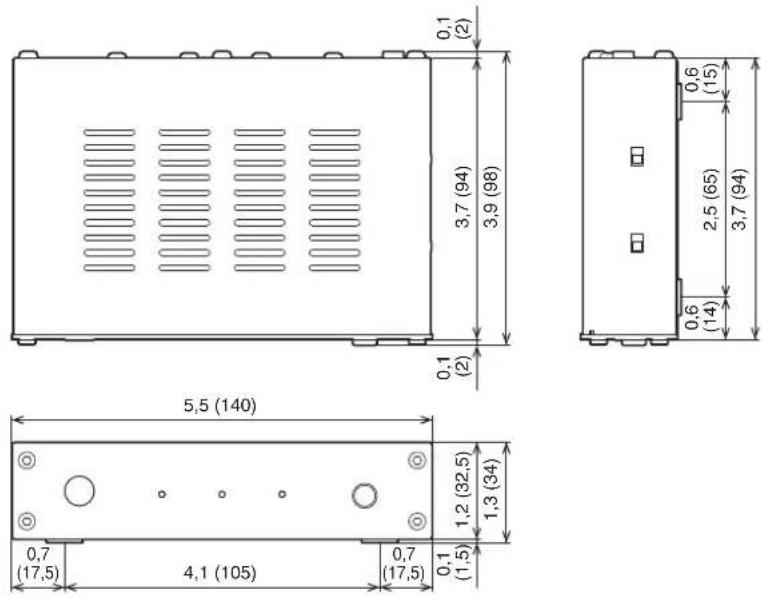

Dimensions (Unité:po(mm))

26

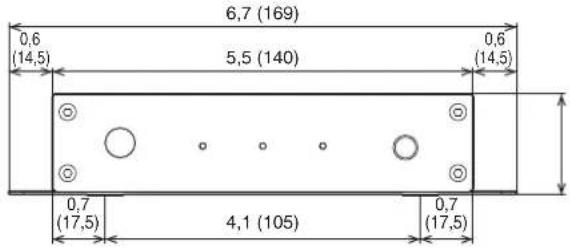

Lors du montage d'un support mural

Poids: 0,7 lb (300 g) (sans support de montage mural)

27

www.marantz.com
