Marque	Schneider
Modèle	33604
Série	MasterPact NT
Catégorie	Coupe-circuits (disjoncteur/interrupteur-sectionneur)
Type	Fixe ou débrochable
Nombre de pôles	3 ou 4 pôles (selon version)
Tension nominale d'emploi	Jusqu'à 690 V CA (estimation pour MasterPact NT)
Pouvoir de coupure	Élevé (adapté aux applications industrielles)
Fonctions principales	Protection des circuits, coupure et sectionnement en charge
Entretien et maintenance	Maintenance préventive périodique selon guide LVPED508016FR
Outils nécessaires	Clé 6 pans, clef à tube, tournevis Pozidrive n°2, 3 ou plat
Pièces détachées disponibles	Oui, références EAT12A05, EAT12A06
Sécurité	Débrancher toutes les sources, verrouiller, utiliser EPI, personnel qualifié
Normes applicables	NFPA 70E, CSA Z462, CEI 60947
Conditions d'environnement	Normales, améliorées ou sévères (détaillées dans le guide)
Documents associés	Notice d'installation FR/EN/DE/IT/ES/PT, guide de maintenance
Nombre de pages de la notice	36 pages
Consultation en ligne	Téléchargement gratuit au format PDF sur www.se.com

FOIRE AUX QUESTIONS - 33604 SCHNEIDER

Quelle est la fonction principale du coupe-circuits Schneider 33604 ?

Le Schneider 33604 (MasterPact NT) est un disjoncteur ou interrupteur-sectionneur utilisé pour la protection des circuits électriques et la coupure en charge.

Quels outils sont nécessaires pour installer ou entretenir ce coupe-circuits ?

Les outils recommandés sont une clé 6 pans, une clef à tube et des tournevis Pozidrive n°2, 3 ou plat.

Comment assurer une maintenance préventive du Schneider 33604 ?

Suivez le guide de maintenance LVPED508016FR téléchargeable sur www.se.com. Il détaille les opérations périodiques selon les conditions d'environnement et d'exploitation.

Quelles précautions de sécurité sont indispensables avant toute intervention ?

Débranchez toutes les sources d'alimentation, verrouillez l'appareil en position isolée, utilisez un détecteur de tension et portez un équipement de protection individuelle (EPI) adapté.

Où trouver les pièces détachées pour le modèle 33604 ?

Les pièces détachées sont référencées sous les codes EAT12A05 et EAT12A06 dans la notice.

Quelle est la tension nominale maximale supportée par ce coupe-circuits ?

La tension nominale d'emploi peut aller jusqu'à 690 V CA (estimation pour la gamme MasterPact NT). Consultez la notice pour les valeurs exactes selon la version.

Le Schneider 33604 est-il adapté aux applications industrielles ?

Oui, avec son pouvoir de coupure élevé et sa robustesse, il convient aux environnements industriels exigeants.

Comment télécharger la notice du Schneider 33604 ?

Rendez-vous sur le site www.se.com et recherchez 'MasterPact NT' ou le modèle 33604 pour obtenir le PDF gratuit.

Quelles sont les normes de sécurité applicables à ce produit ?

Les normes NFPA 70E, CSA Z462 et la série CEI 60947 s'appliquent à l'installation et la maintenance.

Peut-on utiliser le 33604 comme interrupteur-sectionneur ?

Oui, il peut faire office d'interrupteur-sectionneur en plus de sa fonction de disjoncteur, permettant la coupure en charge.

MODE D'EMPLOI 33604 SCHNEIDER

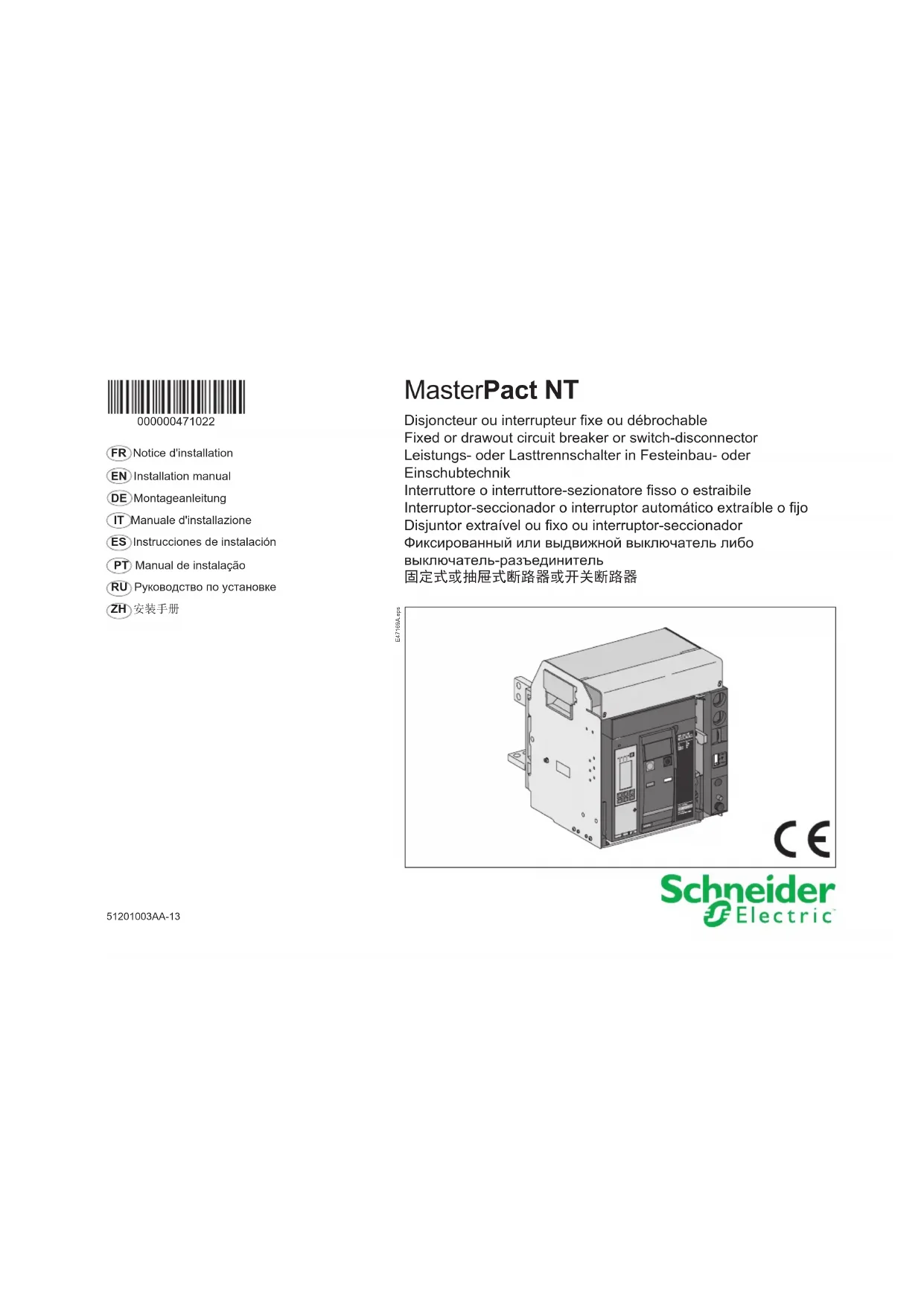

FR Notice d'installation EN Installation manual DE Montageanleitung IT Manuale d'installazione ES Instrucciones de instalación PT Manual de instalação (RU) Пользовательское NO Bruksanvisninger ZH

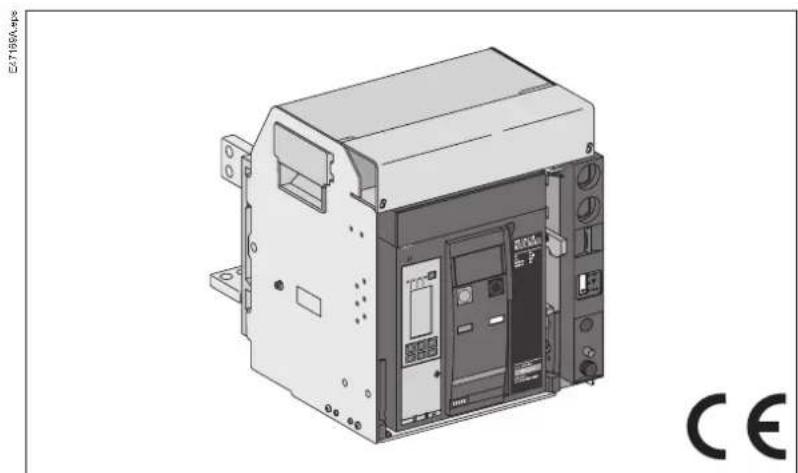

MasterPact NT

Disjoncteur ou interrupteur fixe ou débrochable Fixed or drawout circuit breaker or switch-disconnector Leistungs- oder Lasttrennschalter in Festeinbau- oder Einschubtechnik Interruttore o interrupzione-sezionatore fisso o estraeibile Interruptor-sectionador o interruptor automático extraíble o fijo Disjuntor extraível ou fixo ou interruptor-sectionador ФИКСИРОВАННЫЙ ИЛИ БЫВШИЙ ВЫКЛЮЧАТЕЛЬ ПИБО ВЫКЛЮЧАТЕЛЬ-РАЗБЕРИТЕЛЬ

Remarque importante

L'installation, l'utilisation, la

La réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement.

Schneider Electric décline toute responsabilité quant aux conséquences de l'utilisation de ce matériel.

• Portez un équipement de protection personnelle adapté et respectez les consignes de sécurité électrique courantes. Reportez-vous aux normes NFPA 70E, CSA Z462 ou aux textes équivalents applicables dans toute région du monde. Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet appareil.
• Débranchez toutes les sources d'alimentation de ce matériel avant d'effectuer toute opération interne ou externe sur celui-ci. Verrouillez l'appareillage en position isolée. Utilisez tous les dispositifs de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
• Installez des barrières de sécurité et affichez un signal de danger.
• Remettez en place tous les équipements, les portes et les capots avant de remettre l'appareil sous tension. Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

Clé 6 pans, clef à tube, tournevis (Pozidrive n° 2, 3 ou plat).

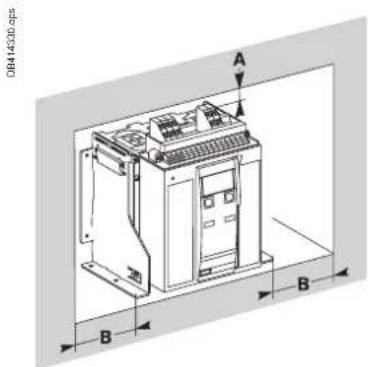

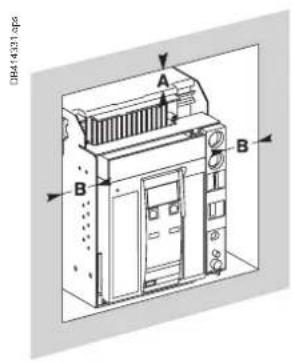

Périmètre de sécurité / Safety perimeter / Sicherheitsabstände / Perimetro di sicurezza / Perimetro de seguridad / Perimetro de segurança / Zona de seguridad /

Pioces / Parts / Teile / Parti / Piezas / Pecas / Détanu /部件 (mm)	EAT12A05		EAT12A06
	A B A B
Isolées / Insulated / Isoliert / Isolanti / Aisladas / Isolado / Μερηροναυήble / 绝缘部件	0 0 0 10
Métal. / Metal. / Leitfährig / Metallica / Metálicas / Metal / Metallenücksne / 金属部分	0 0 0 10
Sous tension / Live / Spannungfuhrrend / In tensione / Bajo tension / Activ / Повсякем / 带电部分	100 60 30 60

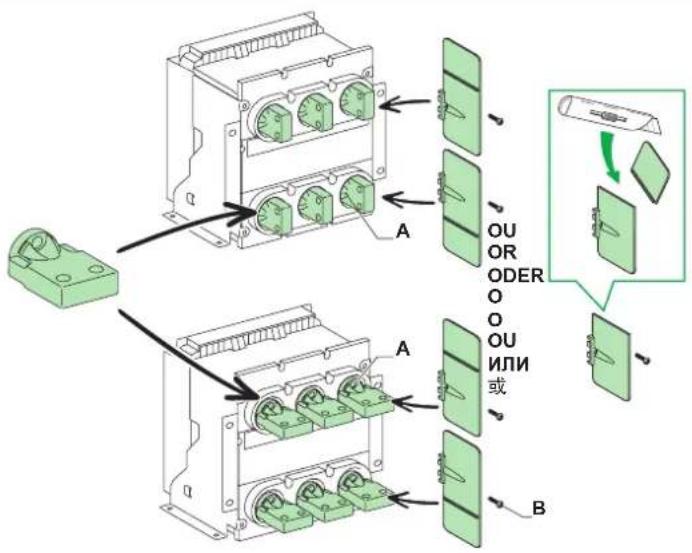

Raccordement puissance / Power connections / Hauptstromanschluß / Collegamento dei circuiti principali / Conexión potencia / Conexões de energia / Πούκηουκραίνε κετι πητάν/

Disjoncteur fixe / Fixed circuit breaker / Leistungsschalter in Festeinbau / Interruttore fisso / Interruptor automático fijo / Disjuntor fixo / Фиксация Выключателя /

Obligatoire pour U≥slant 500V

Obligatoire pour U ≥slant 500V

Obligatoire pour U ≥slant 500V

Obligatoire pour U≥ 500V

Obligatoire pour U ≥ 500 V

Obligatoire pour U ≥slant 500V

Obligatorio per U≥ 500V

Obligatoire pour U ≥ 500V

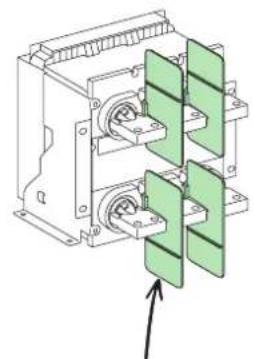

Interdit pour U ≥ 500V : séparateurs de phases non compatibles avec les épanouisseurs Forbidden for U ≥ 500V : interphase horizonte net compatible with approche

Interdit pour U ≥ 500V : séparateurs de phases non compatibles avec les épanouisseurs Forbidden for U ≥ 500V : interphase barriers not compatible with spreaders

Conserve les caractéristiques de la masterpact nt/nw, année après année, en réalisant la maintenance préventive.

Afin de préserver à votre appareil de protection, tout au long de sa vie, ses caractéristiques de fonctionnement et de sécurité telles qu'annoncées dans les catalogues, Schneider Electric préconise que des contrôles systématiques et des opérations de maintenance périodiques soient effectuées par du personnel qualifié selon les instructions du Guide de maintenance MasterPact.

Le guide de maintenance LVPED508016FR peut être téléchargé sur le site internet www.se.com et fournit des informations détaillées sur:

les différents types de maintenance à appliquer en fonction de la criticité du circuit à protéger. - ce qui doit être maintenu ainsi que les risques encourus en cas de non fonctionnement. ce que l'on entend par conditions d'environnement et d'exploitation normales, améliorées et sévères. les opérations de maintenance préventive périodiques à appliquer dans des conditions normales d'environnement et d'exploitation et le niveau de compétence requis pour les effectuer. les conditions d'environnement et d'exploitation qui accélèrent le vieillissement de l'appareil. Les procédures niveau II et III mentionnées dans le Guide de maintenance peuvent être téléchargées sur le site internet www. se. com. Elles sont compilées dans le document de référence HRB16483.

LVPED508016EN LVPED508016FR

35 rue Joseph Monier

CS 30323

F-92506 Rueil-Malmaison Cedex

www. se. com
