MODE D'EMPLOI CECTG5VB9 CONTINENTAL EDISON

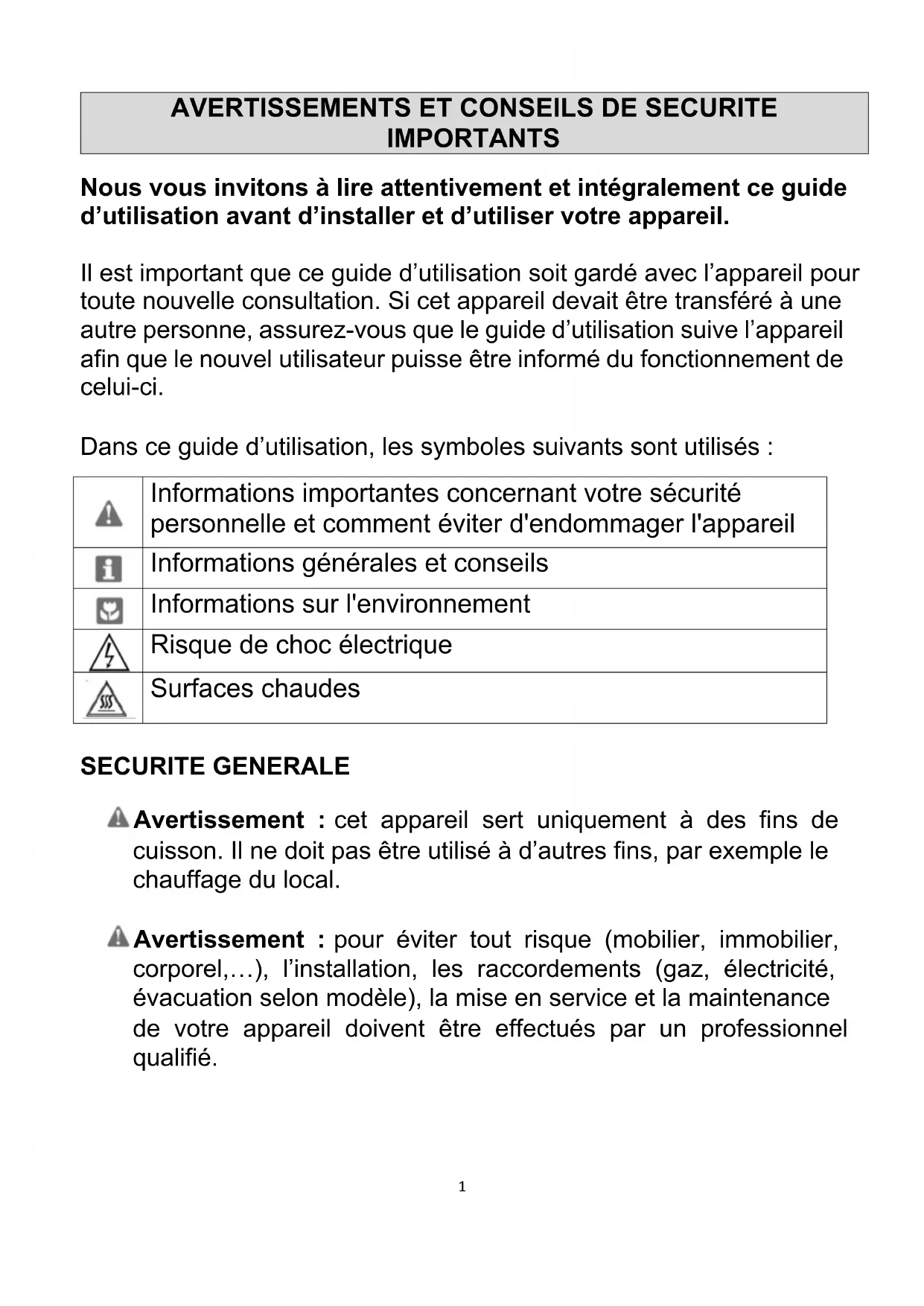

Nous vous invitons à lire attentivement et intégralement ce guide d’utilisation avant d’installer et d’utiliser votre appareil. Il est important que ce guide d’utilisation soit gardé avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que le guide d’utilisation suive l’appareil afin que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Dans ce guide d’utilisation, les symboles suivants sont utilisés :
Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil
Informations générales et conseils
Informations sur l'environnement
Risque de choc électrique
Avertissement : cet appareil sert uniquement à des fins de
cuisson. Il ne doit pas être utilisé à d’autres fins, par exemple le chauffage du local.
Avertissement : pour éviter tout risque (mobilier, immobilier,
corporel,…), l’installation, les raccordements (gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.2
Avertissement : pour éviter tout risque de détérioration de
l’appareil, transporter l’appareil dans sa position d’utilisation muni de ses cales de transport.
Avertissement : votre appareil a été conçu pour être utilisé par
des adultes. Il est destiné à un usage domestique normal. Ne pas l’utiliser à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.
Avertissement : lors du nettoyage de l’appareil, mettez les
boutons sur la position «Arrêt», et attendez que l’appareil soit complètement refroidi. Utilisez uniquement des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.
Avertissement : afin d’empêcher des risques d’explosion et
d’incendie, ne pas placer de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
Avertissement : lors de la mise au rebut de l’appareil, et pour
écarter tout risque corporel, mettre hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil, prenez des informations auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l’appareil.
SECURITE DES ENFANTS
Cet appareil est conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. Éloignez les jeunes enfants de l’appareil pendant et après son fonctionnement. Vous éviterez ainsi qu’ils ne se brûlent en touchant3 la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade chaude de l’appareil. S’assurer que les enfants ne manipulent pas les commandes de l’appareil. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, à condition qu’ils aient été placés sous surveillance ou qu’ils aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’ils comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sans surveillance. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu’ils ne soient sous surveillance continue. Étant donné que les matériaux d’emballage (sangle, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement. BRANCHEMENT Avant de brancher l’appareil, vérifiez que la tension d’alimentation indiquée sur la plaque signalétique de l’appareil correspond bien à celle de votre installation électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l’appareil, ou à proximité. La sécurité n’est assurée que si l’appareil est raccordé à la terre conformément aux prescriptions en vigueur. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger.4
N’utilisez pas de rallonge, de multiprise secteur ni d’adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques. L’appareil doit être branché au réseau électrique par l’intermédiaire d’un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3mm entre les contacts.
Avertissement : utilisez uniquement les dispositifs de protection
de table de cuisson conçus par le fabricant de l’appareil, ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés, ou les dispositifs de protection de table de cuisson intégrés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entrainer des accidents. INSTALLATION Les opérations d’installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur. Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique ou sur l’étiquette. Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Ces instructions sont valables pour le pays dont le symbole du pays figure sur l’appareil. Si le symbole de votre pays n’apparait pas sur l’appareil, il faut se reporter à la notice technique qui fournira les instructions nécessaires concernant l’adaptation de l’appareil aux conditions d’utilisation du pays. L’utilisation de l’appareil est uniquement destinée à l’usage domestique habituel (cuisson des aliments) et en intérieur, à5 l’exclusion de toute autre utilisation domestique, commerciale ou industrielle. Il doit être utilisé selon les instructions de ce guide. Il n’est pas destiné à être utilisé dans : - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes et l’utilisation par des clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements de type chambre d’hôtes ; - la restauration et autres applications similaires y compris la vente au détail. Ne pas transformer ou modifier les caractéristiques de l’appareil. Cela représenterait un danger pour vous. UTILISATION Votre appareil est destiné à un usage domestique normal. Ne pas l’utiliser à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération plus efficace, par exemple en ouvrant la fenêtre ou en augmentant la puissance de la VMC. Surveillez attentivement la cuisson lors de friture dans l’huile ou la graisse (pommes frites, beignets...). Les graisses surchauffées s’enflamment facilement. Si vous utilisez un appareil électrique à proximité de votre appareil, assurez-vous que le câble d’alimentation de cet appareil électrique ne sera pas en contact avec une surface chaude de la plaque car il serait susceptible de fondre. Les récipients de cuisson et leur manche ou leurs poignées ne doivent pas dépasser de la plaque de cuisson.6 N’utilisez pas de récipients instables ou déformés, ils pourraient se renverser et provoquer des dommages corporels. Après l’utilisation, assurez-vous que tous les boutons sont sur la position « Arrêt ». Lors de son utilisation, l’appareil devient chaud. Il convient de faire attention à ne pas toucher les éléments chauffants situés sur votre appareil.
Avertissement : laisser cuire des aliments sans surveillance sur
une table de cuisson en utilisant des matières grasses ou de l’huile peut être dangereux et déclencher un incendie. NE JAMAIS tenter d’éteindre un incendie avec de l’eau mais arrêter l’appareil puis couvrir les flammes, par exemple, avec un couvercle ou une couverture anti feu. ATTENTION : le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
Avertissement : risque d’incendie : ne pas entreposer d’objets
sur les surfaces de cuisson. Pour obtenir de bonnes conditions d’utilisation et de bons résultats culinaires, assurez-vous que l’appareil est toujours propre. Les projections de graisses peuvent dégager des odeurs désagréables ou s’enflammer. Ne stockez pas de produits d’entretien ou de produits inflammables à proximité de votre appareil. Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie. Veillez à ne rien laisser sur la table de cuisson pendant l’utilisation des brûleurs, (torchons, feuilles d’aluminium...).7 Ne faites jamais fonctionner votre table de cuisson à vide sans récipient dessus. Nettoyez l’appareil après chaque utilisation, afin de garantir un fonctionnement correct.
Avertissement : l’utilisation d’un appareil de cuisson au gaz
conduit à la production de chaleur, d’humidité et de produits de combustion dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine, notamment lors de l’utilisation de l’appareil : maintenir ouverts les orifices d’aération naturelle, ou installez un dispositif d’aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. NETTOYAGE
Avertissement : assurez-vous que les boutons de commande sont
sur la position « Arrêt » lorsque l’appareil n’est pas utilisé et avant de procéder au nettoyage ou à l’entretien. N’utilisez jamais de nettoyeur à vapeur pour nettoyer l’appareil. N’utilisez pas de produits d’entretien très abrasifs ou de grattoir métallique dur pour nettoyer votre appareil, au risque de rayer la surface et d’entraîner l’éclatement du verre. Nettoyez l’appareil après chaque utilisation, afin de garantir un fonctionnement correct.8 En ce qui concerne l’installation, la manipulation, le nettoyage et la mise au rebut de l’appareil, référez-vous aux chapitres ci-après du guide d’utilisation.
Informations sur la signification du marquage de conformité Le marquage indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les Equipements Electriques et Electroniques) et le règlement 2016/426/UE (appareil fonctionnant au gaz).9 SOMMAIRE
Ce guide d’utilisation est disponible dans la langue suivante : - FR (version originale) Toute autre version serait une traduction de la version originale. Ce guide d’utilisation, ses modifications éventuelles ou toute nouvelle version, est disponible sur notre site www.continentaledison.fr.10
1. Foyer arrière gauche
2. Foyer avant gauche
3. Foyer arrière droit
5. Foyer avant droit
6. Bouton de sélection des foyers
1. Bouton de sélection du foyer avant gauche
2. Bouton de sélection du foyer arrière gauche
3. Bouton de sélection du foyer central
4. Bouton de sélection du foyer arrière droit
5. Bouton de sélection du foyer avant droit
Position Arrêt : tourner le bouton pour placer le symbole « • » en face du repère de sélection et ainsi arrêter le fonctionnement du foyer concerné.
Informations concernant les plaques de cuisson domestiques gaz DIRECTIVE EUROP
Brûleur Type de gaz Pression (mbar) Débit calorifique nominal (kW) Consommation Repère d’injecteur (1/1000 mm) g/h m3/h Central Gaz naturel (G20)
Arrière droit Gaz naturel (G20)
Avant gauche Arrière gauche Gaz naturel (G20)
Avant droit Gaz naturel (G20)
0,96 0,72 Gaz naturel (G25)
Avertissement : cet appareil doit être installé et branché par un technicien ou une personne
qualifiée conformément aux normes en vigueur. A - Emplacement
Pour garantir le fonctionnement correct de l’appareil, il faut que la pièce dans laquelle se trouve l’appareil comporte une ventilation haute et basse, ainsi qu’une fenêtre. Lors de la mise en place de l’appareil, assurez-vous qu’il est au même niveau que le plan de travail. Votre appareil peut être placé près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la plaque de cuisson. En ce qui concerne la protection contre la surchauffe des surfaces environnantes, respectez les distances ci-dessus par rapport aux parois latérales des meubles. Dans le cas où une installation d’une hotte doit se faire, veuillez-vous reporter aux recommandations du fabricant de la hotte.
INSTALLATION DU DESSUS DE LA CUISINIÈRE 6ÏRIlEZªSIªLINSTALLATIONªÏLECTRIQUEªESTªAPPROPRIÏEªPOURªMETTREªLAPPAREILª en état de fonctionnement. Si l’installation électrique ne convient pas, appelez un électricien et un plombier pour les organiser au besoin. Le fabricant ne peut être tenu responsable des dommages causés par des opérations effectuées par des personnes non autorisées.
AVERTISSEMENT : Il est de la responsabilité du client de préparer
l’emplacement où l’appareil doit être placé et d’avoir également une source d’électricité préparée.
AVERTISSEMENT : Les règles dans les normes locales concernant les
installations électriques doivent être respectées lors de l’installation de l’appareil.
AVERTISSEMENT : 6ÏRIlEZªSILªYªAªDESªDOMMAGESªSURªLAPPAREILªAVANTªDEª
l’installer. N’installez pas l’appareil s’il est endommagé. Les appareils endommagés présentent un danger pour votre sécurité. Bon Emplacement Pour L’installation Dans le cas où une installation d’une hotte / d’un aspirateur doit se faire sur le produit, veuillez suivre les recommandations. Du producteur de hotte / d’aspira- teur pour la hauteur d’installation. -INªªCM Le vide sur le comptoir dans lequel la cuisinière sera installé doit être découpé selon les dimensions d’installation de la cuisinière. Lors de l’installation du produit, il est nécessaire de suivre les règles sur les normes locales en lien avec l’électricité. 650 mm min.
III- INSTALLATION14 B - Déballage de l’appareil et mise au rebut des éléments d’emballage Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil. § Le carton d’emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet. § Les matériaux portant le symbole sont recyclables : >PE< = polyéthylène ; >PP< = polypropylène ; … Cela signifie qu’ils peuvent être recyclés en les déposants dans des conteneurs de collecte appropriés. § Les autres éléments d’emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers. Pour en savoir plus : www.quefairedemesdechets.fr Après avoir déballé les différentes pièces, assurez- vous que votre appareil est en bon état. N’utilisez pas la plaque de cuisson en cas de doutes sur son état, et adressez-vous à un personnel qualifié. Les composants de l’emballage (polystyrène, sachets, cartons, …) doivent être tenus hors de la portée des enfants, car ils représentent des sources de danger. C – Aération La combustion du gaz est possible grâce à l’oxygène de l’air (2m3 air/h x kW de puissance installée) – reportez-vous à la plaque signalétique de votre appareil. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués. L’aération doit s’effectuer directement depuis une ou plusieurs ouvertures au niveau des murs extérieurs, ayant une section libre d’au moins 100cm² au total. L’utilisation d’un appareil de cuisson au gaz conduit à la production de chaleur, d’humidité et de produits de combustion dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine, notamment lors de l’utilisation de l’appareil : maintenir ouverts les orifices d’aération naturelle, ou installer un dispositif d’aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. D – Installation Pour l’installation de votre plaque de cuisson voici les mesures de découpe du plan de travail :
1. Séparez les brûleurs, les chapeaux des brûleurs et les grilles du produit.
2. Placez la plaque de cuisson sur une surface plane en la retournant.
3. Afin d’éviter l’intrusion de matériaux et des liquides étrangers entre la plaque de cuisson et le plan de
travail, collez la mèche fournie sur les bords inférieurs de la plaque de cuisson.
4. Retournez la table de cuisson, placez-la et alignez-la sur le plan de travail.
5. Fixez la plaque de cuisson sur le plan de travail avec les vis et fixations fournies.
Avertissement : ne pas installer la plaque de cuisson au-dessus d’un tiroir de rangement car il
est possible que la partie inférieure soit en contact avec le tiroir. E – Raccordement Votre appareil est livré pour fonctionner avec le type de gaz indiqué sur la plaque signalétique. Avant de procéder au raccordement de l’appareil au réseau de distribution de gaz, vérifier que les données reportées sur l’étiquette d’identification appliquée au dos de votre appareil sont compatibles avec celles du réseau de distribution de gaz. Les tubes souples ou tuyaux flexibles doivent être atteignables et visibles sur toute leur longueur, remplacés avant leur date limite d’utilisation (marquée sur le tuyau). Le raccordement au moyen d’un tuyau flexible monté sur un about est interdit pour les nouvelles installations au propane. Raccordez l’appareil à la tuyauterie ou à la bouteille de gaz conformément aux normes en vigueur uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Le raccordement doit être effectué au moyen d’un tuyau flexible pour gaz conforme aux caractéristiques indiquées dans les normes en vigueur.
1. Séparez les brûleurs, les chapeaux des brûleurs et les grils du produit.
2. Placez la cuisinière sur une surface droite en la retournant.
3.ª!lNªDÏVITERªLINTRUSIONªDESªMATÏRIAUXªETªDESªLIQUIDESªÏTRANGERSªENTREª LAªCUISINIÒREªETªLEªCOMPTOIRªCOLLEZªLAªPÉTEªFOURNIEªDANSªLEªPAQUETªSURªLESª bords inférieurs de la cuisinière. Sur les coins, augmentez les plis jusqu’à ce que les espaces des coins soient remplis.
4. Alignez et placez la cuisinière sur le comptoir en la retournant.
5. Fixez la cuisinière sur le comptoir en utilisant les fers et les vis fournis.
Schéma D’installation -ÒCHE16 Le raccordement sera fait conformément à la norme EN 30-1-1 selon le pays de destination et aux réglementations spécifiques de chaque pays. Le raccordement gaz s'effectue à droite de l'appareil.
Appareil livré avec un about annelé NF + joint pour une utilisation au GPL (Gaz de pétrole liquéfié) avec un tube souple à collier (Butane) – non fourni. Raccordement par tuyau à embout mécanique.
Avertissement : vérifiez que ce tuyau est conforme et livré avec ses deux joints. Si les joints ne sont
pas mis en place, il y a risque d’explosion Nous recommandons I’emploi d'un tuyau flexible normalise d'une longueur mini de 1 m dont la longueur est à choisir en fonction de la position du robinet de barrage.
- Raccordez une extrémité du tuyau flexible au robinet de barrage, puis avant de positionner I'appareil entre les meubles, raccordez I’ autre extrémité sur le prolongateur de rampe en intercalant un joint.
- Positionnez I’appareil, en vérifiant que la boucle formée par le tuyau flexible se developpe dans le vide sanitaire du meuble adjacent. Raccordement par tuyau souple équipé de ses colliers.
- Pour les installations anciennes (avant 1997) et en butane uniquement, vous pouvez utiliser un tube souple en caoutchouc d’une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l’about spécial butane.
- Vissez l’about gaz en intercalant le joint sur le prolongateur de rampe. Si le joint n’est pas mis en place, il y a risque d’explosion .
- Enfoncez le tube souple sur l’about gaz et fixez-le avec un collier. Fixez également un collier sur l’autre extrémité (coté vanne de barrage)
6. Dans le cas où le produit est monté sur un tiroir, s’il est possible de
toucher la partie inférieure du produit, cette partie doit être séparable
GRÉCEªËªUNEªTABLETTEªENªBOIS
7. Lors du montage de la cuisinière sur une armoire, une tablette en
BOISªDOITªÐTREªMONTÏEªAlNªDEªSÏPARERªLARMOIREªETªLAªCUISINIÒREª#ECIªNESTª pas nécessaire si le montage est fait sur un four encastré.
8. Dans le cas où la cuisinière sera montée près du mur gauche ou droit,
l’espace entre le mur et la cuisinière doit être au minimum de 50 mm. Si Un Four Encastré Est Installé Sous La Cuisinière;
Le tuyau à gaz doit être branché au four se trouvant sous la cuisinière sans être en contact avec les bords tranchants et les coins, il ne doit pas être tiré en tordant. Le raccordement doit être fait sur le côté droit de la cuisinière et le tuyau peut être stabilisé à l’aide des fers. min. 30 mm
Plaque de cuisson Tuyau d’alimentation gaz17 Si le passage du tuyau de raccordement derrière votre appareil est nécessaire, respectez les prescriptions données à savoir : Le raccordement gaz s'effectue : ü de façon à ce que le tuyau ne soit jamais en contact avec l’arrière de l'appareil, ü qu’il ne se trouve pas dans un endroit susceptible d’être encombré et qu’il ne puisse pas être en contact avec une partie mobile. ü le tuyau ne doit pas présenter des courbes excessivement serrées ou des étranglements.
Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires :
doivent pas être placés à côtés des régions chaudes à l’arrière de l’appareil. Le tuyau à gaz doit être raccordé en faisant des retours de grand angle AlNªDª@ÏVITERªLESªRISQUEªDEªCASSURESª,EªDÏPLACEMENTªDEªLAPPAREILªAYANTª un raccordement à gaz peut causer des fuites de gaz. Pour le raccordement au gaz naturel
AVERTISSEMENT: Le raccordement du gaz
naturel doit être effectué par un service agréé. Pour le raccordement du gaz naturel, placez le joint dans l’écrou à l’extrémité du tuyau de raccordement du gaz naturel. Tournez l’écrou pour brancher le tuyau au tube principal de gaz. Terminez le raccordement en contrôlant les fuites de gaz. Transformation du gaz naturel au LPG et du LPG au gaz naturel
1. Coupez le gaz et l’électricité de la cuisinière. Si la cuisinière est
chaude, veuillez attendre qu’elle refroidisse.
2. Pour le changement de l’injecteur, utilisez un tournevis comme
INDIQUϪSURªLAªlGUREª 3.ª#OMMEªINDIQUϪSURªLAªlGUREªªVEUILLEZªFAIREªENªSORTEªQUEªLINJECTEURª soit visible en enlevant le couvercle du brûleur à gaz et le brûleur à gaz.
4. Avec un tournevis, veuillez tourner et enlever comme indiqué sur la
lGUREªªPUISªCHANGEZªAVECªUNªNOUVEAUCorrect Incorrect Correct Correct Tuyau principal a gaz JointÉcrou Tuyau de raccord à gaz naturelFigure 1Figure 2Figure 3 JLi Version du 19/11/2013 Page 1/2 Tubes et tuyaux flexibles pour le raccordement en gaz des appareils
Il existe différentes familles d’éléments de raccordement flexibles des appareils à gaz :
Les produits répondant aux exigences réglementaires sont : en fonction des exigences du tableau de la page 2 La marque NF
La marque NF est une marque de qualité. La marque NF GAZ garantit la qualité, l’aptitude à l’usage et la sécurité d’utilisation des accessoires de raccordement. Elle est gérée par CERTIGAZ, organisme de certification spécialiste des équipements gaz sous mandat d’AFNOR Certification. CERTIGAZ est accréditée selon la norme NF EN 45011 par le COFRAC (n°5-0042 : portée disponible sur www.cofrac.fr). CERTIGAZ s’appuie sur un réseau de laboratoires d’essais et sur son équipe d’auditeurs spécialisés. La marque NF GAZ s’appuie sur les normes et spécifications des règles de certification (disponibles sur www.certigaz.fr). Dans le cadre de la marque NF GAZ : Admission : -audit initial par CERTIGAZ des sites de production -essais de type dans un laboratoire indépendant Surveillance : -audit annuel par CERTIGAZ des sites de production -essais périodiques dans les laboratoires reconnus par CERTIGAZ Le marquage CE
Règlement Produit de la Construction (CE-RPC) Le marquage CE-RPC est applicable uniquement aux tuyaux flexibles couverts par la norme NF EN 14800. Le marquage CE-RPC est un marquage réglementaire. Dans le cadre du règlement (UE) n° 305/2011 des produits de la construction, les produits couverts par une norme harmonisée doivent obligatoirement être accompagnés d’une déclaration de performance lors de leur mise sur le marché. Cette déclaration est établie par le fabricant et sous sa responsabilité. La déclaration des performances du produit ne reprend pas obligatoirement toutes les exigences normatives et les performances déclarées peuvent être différentes des seuils de la norme. L’annexe ZA de la norme NF EN 14800 donne un exemple de déclaration de performance. En accord avec l’annexe ZA de la norme et des exigences réglementaires, le système d’attestation de conformité est de niveau 3 pour les produits couverts par la norme NF EN 14800. Ce niveau 3 implique la réalisation d’un essai de type initial dans un laboratoire notifié. Le fabricant utilise ce rapport d’essais pour établir sa déclaration de performance.
Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires suivantes pour être
commercialisés en vue de la réalisation des installations de gaz : Le règlement (UE) n° 305/2011 du Parlement Européen et du Conseil du 09 mars 2011 établissant des conditions harmonisées de commercialisation pour les produits de la construction et abrogeant la directive 89/106/CEE du Conseil. L’arrêté du 4 mars 1996 modifié portant codification des règles de conformité des matériels à gaz aux normes françaises les concernant donne la liste des normes rendues obligatoire en application de l’article 4 de l’arrêté du 2 août 1977 modifié, article 4, relatif aux règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situés à l'intérieur des bâtiments d'habitation ou de leurs dépendances. Il reconnaît la marque NF comme preuve de conformité à la réglementation des matériels à gaz. Les règles de mise en œuvre de ces matériels dans les installations de gaz sont données par l’arrêté du 2 août 1977 modifié relatif aux règles de sécurité des installations de gaz et par la norme NF P 45-204 (DTU 61.1).
! Destinés à être montés sur des abouts ! Livrés avec des colliers de serrage ! Longueur maximale : 2m en gaz de réseau et 1,5m en butane/propane. Les tuyaux flexibles à base de caoutchouc : ! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient ! Longueur maximale : 2m Les tuyaux flexibles métalliques
! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient
Longueur maximale : 2m
JLi Version du 19/11/2013 Page 1/2 Tubes et tuyaux flexibles pour le raccordement en gaz des appareils
Il existe différentes familles d’éléments de raccordement flexibles des appareils à gaz :
Les produits répondant aux exigences réglementaires sont : en fonction des exigences du tableau de la page 2 La marque NF
La marque NF est une marque de qualité. La marque NF GAZ garantit la qualité, l’aptitude à l’usage et la sécurité d’utilisation des accessoires de raccordement. Elle est gérée par CERTIGAZ, organisme de certification spécialiste des équipements gaz sous mandat d’AFNOR Certification. CERTIGAZ est accréditée selon la norme NF EN 45011 par le COFRAC (n°5-0042 : portée disponible sur www.cofrac.fr). CERTIGAZ s’appuie sur un réseau de laboratoires d’essais et sur son équipe d’auditeurs spécialisés. La marque NF GAZ s’appuie sur les normes et spécifications des règles de certification (disponibles sur www.certigaz.fr). Dans le cadre de la marque NF GAZ : Admission : -audit initial par CERTIGAZ des sites de production -essais de type dans un laboratoire indépendant Surveillance : -audit annuel par CERTIGAZ des sites de production -essais périodiques dans les laboratoires reconnus par CERTIGAZ Le marquage CE
Règlement Produit de la Construction (CE-RPC) Le marquage CE-RPC est applicable uniquement aux tuyaux flexibles couverts par la norme NF EN 14800. Le marquage CE-RPC est un marquage réglementaire. Dans le cadre du règlement (UE) n° 305/2011 des produits de la construction, les produits couverts par une norme harmonisée doivent obligatoirement être accompagnés d’une déclaration de performance lors de leur mise sur le marché. Cette déclaration est établie par le fabricant et sous sa responsabilité. La déclaration des performances du produit ne reprend pas obligatoirement toutes les exigences normatives et les performances déclarées peuvent être différentes des seuils de la norme. L’annexe ZA de la norme NF EN 14800 donne un exemple de déclaration de performance. En accord avec l’annexe ZA de la norme et des exigences réglementaires, le système d’attestation de conformité est de niveau 3 pour les produits couverts par la norme NF EN 14800. Ce niveau 3 implique la réalisation d’un essai de type initial dans un laboratoire notifié. Le fabricant utilise ce rapport d’essais pour établir sa déclaration de performance.
Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires suivantes pour être
commercialisés en vue de la réalisation des installations de gaz : Le règlement (UE) n° 305/2011 du Parlement Européen et du Conseil du 09 mars 2011 établissant des conditions harmonisées de commercialisation pour les produits de la construction et abrogeant la directive 89/106/CEE du Conseil. L’arrêté du 4 mars 1996 modifié portant codification des règles de conformité des matériels à gaz aux normes françaises les concernant donne la liste des normes rendues obligatoire en application de l’article 4 de l’arrêté du 2 août 1977 modifié, article 4, relatif aux règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situés à l'intérieur des bâtiments d'habitation ou de leurs dépendances. Il reconnaît la marque NF comme preuve de conformité à la réglementation des matériels à gaz. Les règles de mise en œuvre de ces matériels dans les installations de gaz sont données par l’arrêté du 2 août 1977 modifié relatif aux règles de sécurité des installations de gaz et par la norme NF P 45-204 (DTU 61.1).
! Destinés à être montés sur des abouts ! Livrés avec des colliers de serrage ! Longueur maximale : 2m en gaz de réseau et 1,5m en butane/propane. Les tuyaux flexibles à base de caoutchouc : ! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient ! Longueur maximale : 2m Les tuyaux flexibles métalliques
! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient
Longueur maximale : 2m
JLi Version du 19/11/2013 Page 1/2 Tubes et tuyaux flexibles pour le raccordement en gaz des appareils
Il existe différentes familles d’éléments de raccordement flexibles des appareils à gaz : Les produits répondant aux exigences réglementaires sont : en fonction des exigences du tableau de la page 2 La marque NF
La marque NF est une marque de qualité. La marque NF GAZ garantit la qualité, l’aptitude à l’usage et la sécurité d’utilisation des accessoires de raccordement. Elle est gérée par CERTIGAZ, organisme de certification spécialiste des équipements gaz sous mandat d’AFNOR Certification. CERTIGAZ est accréditée selon la norme NF EN 45011 par le COFRAC (n°5-0042 : portée disponible sur www.cofrac.fr). CERTIGAZ s’appuie sur un réseau de laboratoires d’essais et sur son équipe d’auditeurs spécialisés. La marque NF GAZ s’appuie sur les normes et spécifications des règles de certification (disponibles sur www.certigaz.fr). Dans le cadre de la marque NF GAZ : Admission : -audit initial par CERTIGAZ des sites de production -essais de type dans un laboratoire indépendant Surveillance : -audit annuel par CERTIGAZ des sites de production -essais périodiques dans les laboratoires reconnus par CERTIGAZ Le marquage CE
Règlement Produit de la Construction (CE-RPC) Le marquage CE-RPC est applicable uniquement aux tuyaux flexibles couverts par la norme NF EN 14800. Le marquage CE-RPC est un marquage réglementaire. Dans le cadre du règlement (UE) n° 305/2011 des produits de la construction, les produits couverts par une norme harmonisée doivent obligatoirement être accompagnés d’une déclaration de performance lors de leur mise sur le marché. Cette déclaration est établie par le fabricant et sous sa responsabilité. La déclaration des performances du produit ne reprend pas obligatoirement toutes les exigences normatives et les performances déclarées peuvent être différentes des seuils de la norme. L’annexe ZA de la norme NF EN 14800 donne un exemple de déclaration de performance. En accord avec l’annexe ZA de la norme et des exigences réglementaires, le système d’attestation de conformité est de niveau 3 pour les produits couverts par la norme NF EN 14800. Ce niveau 3 implique la réalisation d’un essai de type initial dans un laboratoire notifié. Le fabricant utilise ce rapport d’essais pour établir sa déclaration de performance.
Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires suivantes pour être
commercialisés en vue de la réalisation des installations de gaz : Le règlement (UE) n° 305/2011 du Parlement Européen et du Conseil du 09 mars 2011 établissant des conditions harmonisées de commercialisation pour les produits de la construction et abrogeant la directive 89/106/CEE du Conseil. L’arrêté du 4 mars 1996 modifié portant codification des règles de conformité des matériels à gaz aux normes françaises les concernant donne la liste des normes rendues obligatoire en application de l’article 4 de l’arrêté du 2 août 1977 modifié, article 4, relatif aux règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situés à l'intérieur des bâtiments d'habitation ou de leurs dépendances. Il reconnaît la marque NF comme preuve de conformité à la réglementation des matériels à gaz. Les règles de mise en œuvre de ces matériels dans les installations de gaz sont données par l’arrêté du 2 août 1977 modifié relatif aux règles de sécurité des installations de gaz et par la norme NF P 45-204 (DTU 61.1).
! Destinés à être montés sur des abouts ! Livrés avec des colliers de serrage ! Longueur maximale : 2m en gaz de réseau et 1,5m en butane/propane. Les tuyaux flexibles à base de caoutchouc : ! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient ! Longueur maximale : 2m Les tuyaux flexibles métalliques
! Raccords à visser aux extrémités : - écrous identiques pour les gaz de réseau - écrous différents (dont un noir) pour installations alimentées par récipient
JLi Version du 19/11/2013 Page 2/2 Tubes et tuyaux flexibles pour le raccordement en gaz des appareils
Le tableau ci-dessous répertorie les types de tubes et tuyaux flexibles utilisés sur les installations de gaz en France : (1) : gaz naturel ou propane distribués en réseau (2) : butane ou propane distribués par bouteille ou citerne individuelle (3) : ou modifiée sans remplacement du robinet de commande d’appareils (4) : ou modifiée avec remplacement du robinet de commande d’appareils (5) : interdit pour les nouvelles installations en propane Comment reconnaitre un produit CE ou NF ? Marquage CE - RPC Marque NF
! Le produit doit être identifié avec le logo CE : ! Une déclaration des performances est mise à disposition par le fabricant. Cette déclaration doit permettre d’identifier le fabricant. L’annexe ZA de la norme NF EN 14800 donne un exemple de déclaration de performance.
! Le produit est marqué avec le logo NF : ! Le fabricant possède un certificat délivré par CERTIGAZ (avec date de validité). ! La liste des produits certifiés NF est disponible sur www.certigaz.fr ! Les produits doivent être marqués conformément aux exigences des normes applicables (voir tableau ci-dessus) Une instruction d’installation et de montage doit accompagner les produits 8 rue de l’Hôtel de Ville– 92200 NEUILLY SUR SEINE - Tél. : + 33 (0)1 80 21 07 40 - Fax : + 33 (0)1 46 37 19 55 - www.certigaz.fr Type de gaz Type de raccordement Norme applicable Durée de vie (année) Utilisation
G – Changement des injecteurs en fonction du gaz utilisé
doivent pas être placés à côtés des régions chaudes à l’arrière de l’appareil. Le tuyau à gaz doit être raccordé en faisant des retours de grand angle AlNªDª@ÏVITERªLESªRISQUEªDEªCASSURESª,EªDÏPLACEMENTªDEªLAPPAREILªAYANTª un raccordement à gaz peut causer des fuites de gaz. Pour le raccordement au gaz naturel
AVERTISSEMENT: Le raccordement du gaz
naturel doit être effectué par un service agréé. Pour le raccordement du gaz naturel, placez le joint dans l’écrou à l’extrémité du tuyau de raccordement du gaz naturel. Tournez l’écrou pour brancher le tuyau au tube principal de gaz. Terminez le raccordement en contrôlant les fuites de gaz. Transformation du gaz naturel au LPG et du LPG au gaz naturel
1. Coupez le gaz et l’électricité de la cuisinière. Si la cuisinière est
chaude, veuillez attendre qu’elle refroidisse.
2. Pour le changement de l’injecteur, utilisez un tournevis comme
INDIQUϪSURªLAªlGUREª 3.ª#OMMEªINDIQUϪSURªLAªlGUREªªVEUILLEZªFAIREªENªSORTEªQUEªLINJECTEURª soit visible en enlevant le couvercle du brûleur à gaz et le brûleur à gaz.
4. Avec un tournevis, veuillez tourner et enlever comme indiqué sur la
lGUREªªPUISªCHANGEZªAVECªUNªNOUVEAU Correct Incorrect Correct Correct Tuyau principal a gaz JointÉcrou Tuyau de raccord à gaz naturel Figure 1 Figure 2 Figure 319
1. Allumez le brûleur.
2. Ajustez et tourner la manette jusqu’à la position la plus réduite.
3. Retirez le bouton du robinet à gaz.
4. Utilisez un tournevis de taille appropriée pour ajuster la vis de réglage du débit réduit.
5. La longueur normale d'une flamme droite en position réduite doit être de 4mm.
6. Si la flamme est plus élevée que la position souhaitée, tournez la vis dans le sens des aiguilles d’une
montre dans le cas contraire, tournez dans le sens contraire des aiguilles d’une montre.
7. En guise de dernier contrôle, mettez le brûleur successivement dans les positions flamme haute et
flamme réduite et vérifier si la flamme est allumée ou éteinte.
8. La position de la vis peut varier selon le type de robinet à gaz utilisé pour votre appareil.
9. En passant d’un type de gaz à un autre, veillez à ce que le débit réduit soit correct.
10. Le passage brusque du maximum au ralenti ne doit jamais entraîner l’extinction de la flamme.
Pour le gaz butane et propane, tournez la vis dans le sens des aiguilles d’une montre. Pour le gaz naturel, tournez une fois la vis dans le sens inverse des aiguilles d’une montre H - Branchement au réseau électrique L’installation de cet appareil et son branchement au réseau électrique doivent être effectués uniquement par un technicien qualifié connaissant parfaitement les réglementations en vigueur en matière de sécurité et d’installation.
Avertissement : avant de brancher votre appareil, assurez-vous que la tension électrique de votre
domicile correspond à celle indiquée sur la plaque signalétique de l’appareil. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l’appareil.
Avertissement : veillez à ce que le câble d’alimentation ne touche pas les surfaces chaudes de
Avertissement : cet appareil doit être branché au réseau électrique par l’intermédiaire d’un disjoncteur
différentiel avec un écartement minimal de 3 mm entre les contacts. Ce disjoncteur doit être dimensionné à la charge et conforme aux normes applicables (l’interrupteur ne doit pas interrompre le fil de la terre).
Avertissement : n’utilisez pas de rallonges, multiprises secteur ou adaptateurs car cela pourrait
donner lieu à une surchauffe des branchements électriques. Le câble d’alimentation (fourni) ne doit pas être en contact avec les surfaces chaudes du produit. Avant de procéder au branchement, vérifiez que : - L’installation électrique peut supporter la charge de l’appareil (voir tableau des caractéristiques). - L’installation électrique doit être équipée d’une mise à la terre efficace conformément aux normes applicables en la matière. - La prise ou l’interrupteur multipolaire est facilement accessible, une fois que votre appareil est installé.20
Assurez-vous qu’il ne reste aucun matériel d’emballage sur votre plaque de cuisson. Ces emballages devront être triés séparément pour le recyclage (Voir paragraphe : Déballage de l’appareil et mise au rebut des éléments d’emballage.) Pour éliminer tout résidu ou graisse ayant pu être laissé(e) durant la production : Tournez le bouton correspondant à l’un des 5 foyers de la table de cuisson sur la position maximale et laissez-le fonctionner pendant 5 minutes. Éteignez le foyer en tournant le bouton sur la position « Arrêt » et laissez-le refroidir. Faites la même opération sur chacun des autres foyers.21
Aération de la pièce Lors de l’utilisation de l’appareil, veuillez vous assurer d’une bonne aération de la cuisine. Maintenez ouverts les orifices d’aération naturelle, ou installez un dispositif d’aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. Utilisation de la plaque de cuisson Chaque bouton contrôle un foyer spécifique de la plaque de cuisson. Lorsque vous n'utilisez pas l'appareil, assurez-vous toujours que tous les boutons sont sur la position « Arrêt ». Avant d'utiliser votre appareil, assurez-vous que les chapeaux des brûleurs sont placés comme il convient. La position appropriée des chapeaux de brûleur est illustrée ci-dessous. N’utilisez pas des récipients à base concave ou convexe, utilisez toujours des récipients à fond plat appropriés à la taille de chaque brûleurs (voir tableau suivant) :
Utilisez des récipients dont le fond est suffisamment grand pour couvrir le brûleur. Si vous utilisez des récipients inférieurs, la flamme peut être découverte et provoquer des risques d’incendie. Sur le tableau de bord, un schéma indique à quel brûleur se réfère la manette.
1. Pousser et tourner la manette correspondant au brûleur sélectionné sur la position MAXIMUM
2. Une fois l’allumage effectué, continuez à presser la manette pendant 10 secondes environ de façon
à laisser le temps à la flamme de chauffer le thermocouple.
3. Si le brûleur s’éteint après avoir relâché la manette, répéter entièrement l’opération.
4. Ne pas utiliser plus de 15 secondes l’allumage. Si après ce laps de temps, le brûleur ne s’allume
pas, arrêter pendant quelques instants.
5. Régler la puissance de cuisson souhaitée (grande flamme /petite flamme) et poser votre récipient.
6. Après chaque utilisation, tourner le bouton en position arrêt.
1. Avant de commencer à utiliser votre cuisinière, assurez-vous que les
couvercles des brûleurs à gaz sont positionnés correctement. Les bons positionnements de couvercles de brûleurs à gaz sont montrés sur la lGUREªCIDESSOUSª
2. Les robinets à gaz ont un mécanisme spécial de verrouillage. Pour
CETTEªRAISONªAPPUYEZªSURªLEªBOUTONªENªPOUSSANTªVERSªLAVANTªAlNªDEªªFAIREª fonctionner le bouton de la cuisinière et maintenez le bouton en effectuant le procédé de marche et d’arrêt de robinet. Ferme Entièrement ouvert A moitié ouvert
3. Sur les modèles avec allumage automatique, l’allumage se fait par
l’électricité. Pour cette raison, avant d’utiliser l’appareil assurez-vous de la présence d’électricité dans l’appareil. Dans ces modèles, le procédé d’allumage s’effectue comme suit.
4. Assurez-vous que les grils de la cuisinière soient positionnés
correctement sur la cuisinière. Le positionnement incorrect du gril peut provoquer le renversement des matériaux posés. Figure 6 Figure 7 Le robinet de la cuisinière est en position fermée. Pour allumer la cuisinière, appuyez en avant sur le bouton. Lorsque le bouton est en position appuyée, il est mis en marche et l’allumage se réalise. En restant appuyé et en tournant vers la gauche, vus pouvez effectuer un allumage avec une mAMMEªDEªTAILLEª souhaitée. Brûleur arrière droit 22-24 cm Brûleur avant/arrière gauche 18-20 cm Brûleur avant droit 12-18 cm Brûleur central 24-26 cm22
Dans le cas d’une extinction accidentelle des flammes du brûleur, fermer la manette du brûleur et ne pas essayer de rallumer pendant au moins 1 min. Le dispositif d’allumage ne doit pas être actionné pendant plus de 15 s. Si à l’issue de ces 15 s le brûleur ne s’est pas allumé, cesser d’agir sur le dispositif, attendre au moins 1 min avant toute nouvelle tentative d’allumage du brûleur. ATTENTION ! la plaque reste chaude pendant un certain temps. NE LA TOUCHEZ PAS tant qu’elle n’est pas complètement refroidie. Précautions d’utilisation Pour un résultat de cuisson optimal, suivez les précautions d’utilisation suivantes : - ne jamais cuire d’aliments directement sur la table de cuisson. Celle-ci n’est pas une poêle et ne devra pas être utilisée comme telle. - utilisez des récipients à fond plat pour qu’ils épousent parfaitement la zone de chauffe. - utilisez toujours des récipients (casseroles, poêles) dont le diamètre couvre totalement la zone de chauffe afin que toute la chaleur disponible puisse être utilisée.
- le dessous de vos casseroles doit être sec et propre pour garantir une plus longue durée de vie de vos foyers de cuisson et de vos récipients. - ne laissez jamais un foyer chauffer à une puissance maximum sans surveillance. Un débordement provoquerait de la fumée et des résidus graisseux pourraient prendre feu. - ne laissez jamais un foyer allumé sans récipient dessus car le niveau maximum de chaleur est atteint très rapidement et vous risquez d’endommager l’élément chauffant. - veillez à ce qu’aucun objet ou ustensile sensible à la chaleur ne soit placé trop près de gros récipients qui dépasseraient du périmètre de cuisson. - cuisez de préférence avec un couvercle sur le récipient. Cela permet d’économiser de l’énergie.
1. Avant de commencer à utiliser votre cuisinière, assurez-vous que les
couvercles des brûleurs à gaz sont positionnés correctement. Les bons positionnements de couvercles de brûleurs à gaz sont montrés sur la lGUREªCIDESSOUSª
2. Les robinets à gaz ont un mécanisme spécial de verrouillage. Pour
CETTEªRAISONªAPPUYEZªSURªLEªBOUTONªENªPOUSSANTªVERSªLAVANTªAlNªDEªªFAIREª fonctionner le bouton de la cuisinière et maintenez le bouton en effectuant le procédé de marche et d’arrêt de robinet. Ferme Entièrement ouvert A moitié ouvert
3. Sur les modèles avec allumage automatique, l’allumage se fait par
l’électricité. Pour cette raison, avant d’utiliser l’appareil assurez-vous de la présence d’électricité dans l’appareil. Dans ces modèles, le procédé d’allumage s’effectue comme suit.
4. Assurez-vous que les grils de la cuisinière soient positionnés
correctement sur la cuisinière. Le positionnement incorrect du gril peut provoquer le renversement des matériaux posés. Figure 6 Figure 7 Le robinet de la cuisinière est en position fermée. Pour allumer la cuisinière, appuyez en avant sur le bouton. Lorsque le bouton est en position appuyée, il est mis en marche et l’allumage se réalise. En restant appuyé et en tournant vers la gauche, vus pouvez effectuer un allumage avec une mAMMEªDEªTAILLEª souhaitée.
Dimensions Du Pot Les diamètres de pot recommandés à utiliser sont indiqués dans les tableaux suivants. Plaques de verre30 cm plaque45 cm plaque60 cm commande manuelle 60 cm avant de commande70 cm avant de commande90 cm avant de commande Brûleur auxiliaire 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Brûleur moyen --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Grand brûleur 18-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-26 cm Wok brûleur 24-26 cm --- 24-26 cm 24-26 cm 24-26 cm 26-30 cm Plaques demétalliques30 cm plaque45 cm plaque60 cm commande manuelle 60 cm avant de commande70 cm avant de commande90 cm avant de commande Brûleur auxiliaire 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Brûleur moyen --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Grand brûleur 18-22 cm 22-24 cm 22-26 cm 22-24 cm 22-24 cm 22-26 cm Wok brûleur 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 26-32 cm
AVERTISSEMENT: Le diamètre de la poêle utilisée sur le produit doit être
au minimum de 120 mm. Les éclaboussures et les débordements peuvent endommager la surface de la table de cuisson et provoquer un incendie. Utilisez des casseroles et des poêles à fond plat uniquement.Si le diamètre du pot est inférieur au diamètre de la table de cuisson, cela gaspille de l’énergie. N’utilisez pas de récipients à base convexe ou concave. FR23
Avertissement : avant de procéder au nettoyage, débranchez l’appareil.
Assurez-vous que toutes les commandes de la table de cuisson sont sur la position « Arrêt ». Laissez la table de cuisson et/ou le four refroidir complètement pour éviter tous risques de brûlures. Nettoyez l’appareil soigneusement après chaque utilisation. Il est nécessaire de retirer les résidus de cuisson, évitant ainsi la combustion de ces résidus les fois suivantes. N’utilisez pas de produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des outils durs pour nettoyer votre appareil, cela évitera d’endommager les surfaces.
NETTOYAGE DU BANDEAU DE COMMANDE
Ne retirez pas les boutons pour nettoyer le bandeau de commande. Utilisez une éponge douce et de l’eau additionnée de produit vaisselle puis séchez avec un chiffon doux.
NETTOYAGE DE LA TABLE DE CUISSON
Nettoyez immédiatement les débordements de liquide et notamment les aliments à haute teneur en sucre ou les éclaboussures de sucre pour éviter qu’ils ne brûlent sur la surface du plan de cuisson. Retirez les résidus carbonisés à l’aide d’un racloir et de produits de nettoyage spécifiques. Pour nettoyer votre table de cuisson, utilisez une éponge douce et de l’eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la table de cuisson. Séchez l’appareil avec un chiffon doux et propre. N’utilisez pas d’objets qui risqueraient de rayer le plan de cuisson (tels qu’un tampon abrasif ou une pointe de couteau, etc.).24
Pannes possibles Causes et solutions L’appareil ne fonctionne pas correctement - Vérifiez que le câble d’alimentation est correctement branché. - Le fusible ne fonctionne pas ou a disjoncté. Contrôlez les fusibles. Si le fusible a disjoncté, relevez-le ou remplacez-le. - Il y a peut-être eu une fluctuation du réseau électrique. Débranchez le câble d’alimentation de la prise de courant et rebranchez-le. - Il n’y a peut-être pas de courant. Contrôlez qu’il y a bien du courant et que les fusibles sont bien enclenchés. S’il le faut, réarmez les fusibles. Les brûleurs ne fonctionnent pas correctement, pas de gaz - Vérifiez que le tuyau d’arrivée de gaz n’est pas pincé. - Vérifiez que la longueur d’arrivée de gaz est inférieure à 2 m. - Vérifiez l’ouverture de l’arrivée de gaz. - Vérifiez que l’injecteur n’est pas bouché. - Si vous avez du gaz en bouteille ou en citerne, vérifiez que celle-ci ne soit pas vide. Les flammes ont un aspect irrégulier - Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, l’assemblage des brûleurs. - Vérifiez qu’il reste suffisamment de gaz dans votre bouteille. Fuite de gaz - Fermez l’arrivée de gaz et appelez le service après-vente
Pour tout autre problème survenant à votre appareil : contactez le Service Après-Vente.25 VIII – GARANTIE
EXCLUSIONS DE GARANTIE : La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de : (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou approuvés par le fabricant. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.26
Cet appareil porte le symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être démantelé soit être recyclé, et ainsi réduire l’impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement en raison de la présence de substances dangereuses. En aucun cas vous ne devez jeter cet appareil sur la voie publique.
CONTINENTAL EDISON – 120/126 quai de Bacalan – CS 11584 – 33000 Bordeaux Importé par : SIMFER FRANCE 330 Allée des Hêtres Limonest – Franc27
