Type de produit	Sonomètre numérique
Marque	Trotec
Modèle	BS06
Plage de mesure	30 à 130 dB(A)
Gamme de fréquence	31,5 Hz à 8 kHz
Précision	±3,5 dB (à 1 kHz et 94 dB)
Résolution	0,1 dB
Microphone	Microphone à condensateur électret 1/2 pouce
Affichage	Écran numérique avec éclairage automatique
Fonctions	Mesure dB(A), fonction MAX/MIN, arrêt automatique
Alimentation	1 pile alcaline 9 V
Durée de vie de la pile	Environ 5 000 à 8 000 mesures
Arrêt automatique	Après environ 15 minutes
Poids	140 g
Dimensions	132 x 56 x 33 mm
Température de fonctionnement	0 à 40 °C, 10 à 75 % HR
Température de stockage	-10 à 60 °C
Altitude maximale de fonctionnement	2 000 m
Accessoires fournis	Pile 9 V, pare-vent, mode d'emploi
Filetage pour trépied	Oui
Entretien et nettoyage	Nettoyer avec un chiffon humide, doux et non pelucheux. Ne pas utiliser de solvants
Sécurité	Lire les consignes de sécurité, ne pas utiliser en atmosphère explosive, ne pas immerger
Réparabilité	Contacter le fabricant, ne pas modifier l'appareil

FOIRE AUX QUESTIONS - BS06 TROTEC

Comment mesurer le niveau sonore avec le BS06 ?

Allumez l'appareil en appuyant sur la touche marche/arrêt. Dirigez le microphone vers la source sonore, tendez le bras pour éloigner l'appareil du corps ou fixez-le sur un trépied. La valeur mesurée s'affiche en dB(A).

Que signifie la fonction MAX/MIN ?

La fonction MAX/MIN permet d'afficher la valeur la plus élevée (MAX) ou la plus basse (MIN) mesurée depuis la mise en marche. Appuyez sur la touche MAX/MIN pour basculer, ou maintenez-la 2 secondes pour désactiver.

Comment remplacer la pile du BS06 ?

Éteignez l'appareil. Retirez le couvercle du compartiment à pile en le faisant glisser. Débranchez l'ancienne pile et connectez une nouvelle pile alcaline 9 V en respectant la polarité. Refermez le couvercle.

Pourquoi l'affichage est-il faible ou clignote ?

Cela indique généralement une tension de pile insuffisante. Remplacez la pile par une neuve. Si le problème persiste, contactez le fabricant.

Comment utiliser le trépied avec le BS06 ?

Le BS06 dispose d'un filetage pour trépied (3) au bas de l'appareil. Vissez-le sur un trépied standard pour stabiliser la mesure et éviter les interférences corporelles.

Que faire si les mesures semblent incorrectes ?

Vérifiez d'abord la tension de la pile. Ensuite, assurez-vous que le pare-vent est utilisé par vent fort. Si le problème persiste, attendez quelques minutes après un changement de température pour éviter la condensation.

Comment activer ou désactiver l'arrêt automatique ?

L'arrêt automatique est toujours actif et ne peut pas être désactivé. L'appareil s'éteint après 15 minutes d'inactivité pour économiser la pile.

Que faire en cas de condensation sur l'appareil ?

La condensation se produit lors d'un passage d'un endroit froid à un endroit chaud. Elle peut fausser les mesures. Attendez quelques minutes que l'appareil s'adapte à la température ambiante avant de mesurer.

Comment nettoyer le sonomètre BS06 ?

Utilisez un chiffon humide, doux et non pelucheux pour nettoyer le boîtier. N'utilisez pas d'aérosols, solvants ou produits abrasifs. Veillez à ce qu'aucune humidité ne pénètre à l'intérieur.

Où trouver la déclaration de conformité UE du BS06 ?

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le site de Trotec au lien suivant : BS06 (présent dans le manuel).

MODE D'EMPLOI BS06 TROTEC

Indications sur le manuel d'utilisation. 2

Normes de sécurité 2

Informations sur l'appareil 4

Transport et stockage 5

Utilisation. 5

Défauts et pannes 6

Maintenance et réparation 6

Élimination des déchets 6

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

BS06

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même!

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas l'appareil dans des locaux représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• N'exposez pas l'appareil à de fortes vibrations.
• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
• N'ouvrez pas l'appareil avec un outil.
• N'utilisez l'appareil que si les précautions de sécurité prises sont suffisantes à l'endroit de la mesure (par exemple lors de mesures sur la voie publique, sur les chantiers, etc.). Dans le cas contraire, n'utilisez pas l'appareil.
• Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.

Utilisation conforme

Utilisez l'appareil uniquement pour mesurer le niveau sonore au sein de la plage de mesure indiquée dans les données techniques.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologues de Trotec ou les pièces de rechange de Trotec.

Utilisation non conforme

N'utilisez pas l'appareil dans les zones explosives, pour effectuer des mesures dans les liquides ni sur les pièces sous tension. Trotec décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. En l'occurrence, toute demande de bénéfice de la garantie sera refusée. Toute modification structurelle, toute transformation ou tout ajustement arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Porter un casque antibruit

Portez toujours un casque antibruit lorsque vous travaillez avec l'appareil.

Dangerelectrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par un electricien ou une entreprise spécialisée !

Avertissement

Risque de lésions auditives! Veillez à une protection auditive suffisante en cas de sources sonores bruyantes. Il y a un risque de lésions auditives.

Avertissement

DANGER de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Description de l'appareil

Le sonomètre numérique BS06 permet de mesurer le niveau sonore en dB(A).

Une fonction MAX/MIN est disponible pour l'évaluation des mesures.

L'éclairage de l'écran s'adapte automatiquement à la lumière ambiantes.

L'arrêt automatique de l'appareil permet d'économiser la pile lorsque celui-ci n'est pas utilisé.

Représentation de l'appareil

1 Microphone avec protection anti-vent 2 Touche MAX/MIN 3 Filetage pour trépied 4 Compartiment à pile avec couvercle 5 Affichage 6 Capteur de lumière 7 Touche marche/arrêt

Affichage

N° Designation

N° Désignation

8 Affichage valeur minimale

9 Affichage valeur de mesure en dB(A)

10 Affichage valeur maximale

Caractéristiques techniques

Paramètre Valeur
Modèle BS06
Poids 140 g
Dimensions (longueur x largeur x hauteur)	132 mm x 56 mm x 33 mm
Plage de mesure de 30 à 130 dB(A)(de 31,5 Hz à 8 kHz)
Précision ±3,5 dB (à 1 kHz et 94 dB)
Précision 0,1 dB
Vitesse d'échantillonnage 125 ms
Microphone Microphone à condensateur électret 1/2 pouce
Température de fonctionnement	de 0 à 40 °C entre 10 et 75 % HR
Altitude de fonctionnement max.	2000 m
Température de stockage de -10 à 60 °C
Alimentation électricque 1 pile alcaline 9 VDurée de vie d'environ 5 000 à 8 000 mesures
Arrêt automatique au bout de 15 minutes environ

Composition de la fourniture

• 1 sonomètre numérique BS06
• 1 pile 9 V
• 1 pare-vent pour microphone
• 1 mode d'emploi

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Utilisez une housse de protection adaptée pour le transport de l'appareil de mesure afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe au soleil
• le cas échéant, protégé de la poussière par une housse
• La température de stockage correspond à la plage indiquée au chapitre Caractéristiques techniques. Retirer les piles de l'appareil

Remarque

Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

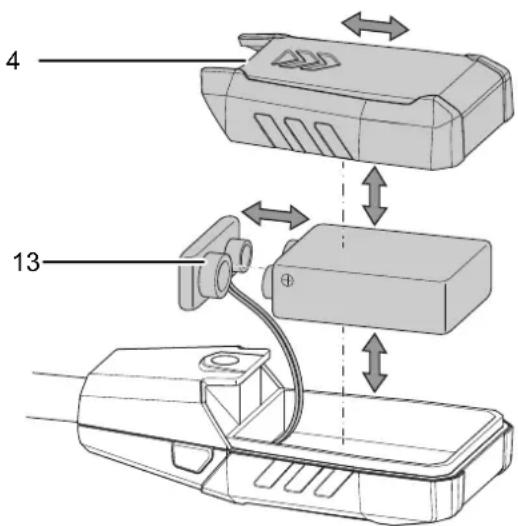

1. Retirez le couvercle (4) en le faisant glisser dans le sens de la flèche.
2. Raccordez la nouvelle pile avec le clip de piles (13) en respectant la polarité.
3. Remettez le couvercle (4) en place en le faisant glisser dans le sens inverse.

Mise en marche et exécution des mesures

1. Appuyez sur la touche marche/arrêt (7).

L'écran s'allume et l'appareil est prêt à fonctionner. ⇒ Dans la pénombre, l'éclairage de l'écran se met automatiquement en marche. Le capteur (6) gère l'éclairage de l'écran.

1. Dirigez l'appareil avec le microphone directement sur la source sonore.

Tendez le bras afin d’éloigner au maximum l’appareil de votre corps ou fixez-le sur un trépied au moyen du filetage pour trépied (3). Vous évitez ainsi que les influences extérieures affectent la mesure de son. En cas de vent (>10 m/s), utilisez la protection anti-vent fournie afin de ne pas fausser la valeur de mesure. La valeur de mesure s’affiche en dB(A).

Indication :

Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation de condensation sur la platine conductrice de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

N'oubliez pas que la mesure d'une source sonore doit toujours s'effectuer directement. Aucun objet ou aucune personne ne doit se trouver entre le microphone et la source sonore, sauf si c'est leur influence sur l'intensité du son qui doit être mesurée.

Utilisation de la fonction max/min

La fonction MAX/MIN permet de dire la valeur la plus élevée ou la valeur la plus BASSE.

1. Appuyez sur la touche MAX/MIN (2).

L'affichage MAX (10) apparaît sur l'écran. L'écran affiche maintenant le niveau sonore le plus élevé mesuré depuis la mise en marche de l'appareil.

1. Appuyez à nouveau sur la touche MAX/MIN (2).

L'affichage MIN (8) apparaît sur l'écran. ⇒ L'écran affiche maintenant le niveau sonore le plus bas mesuré depuis la mise en marche de l'appareil.

1. Appuyez sur la touche MAX/MIN (2) pendant 2 secondes.

La fonction MAX/MIN est désactivée et la valeur de mesure actuelle s'affiche.

Arrêt automatique

L'appareil est équipé d'une fonction d'arrêt automatique. Lorsque l'appareil n'est pas utilisé pendant 15 minutes, il s'éteint automatiquement.

Arrêt de l'appareil

1. Appuyez sur la touche marche/arrêt (7).

L'appareil s'éteint. ⇒ Les valeurs MAX et MIN sont réinitialisées.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.

Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Les segments de l'affichage ne sont plus nettement visibles ou tremblotent :

• La tension des piles est insuffisante. Remplacez les piles sans décaler.

Les valeurs de mesure affichées par l'appareil ne sont pas crédibles :

• La tension des piles est insuffisante. Remplacez les piles sans décaler.

Remplacement des piles

Les piles doivent être replacées lorsque l'affichage devient difficile à lire ou qu'il est impossible de mettre l'appareil en marche. Voir le chapitre Utilisation.

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, appliqué à un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de vous. Les autorités de votre ville ou de votre commune vous fourniront les adresses. Notre site Internet pctrotec24.com vous informe également sur les autres possibilités de recyclage que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles d'émettre.

Li-lon

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais doivent être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
