Garniture encastrée pour modèles MKC2157, MKC2150 Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu’à 30" (76,2 cm) de largeur

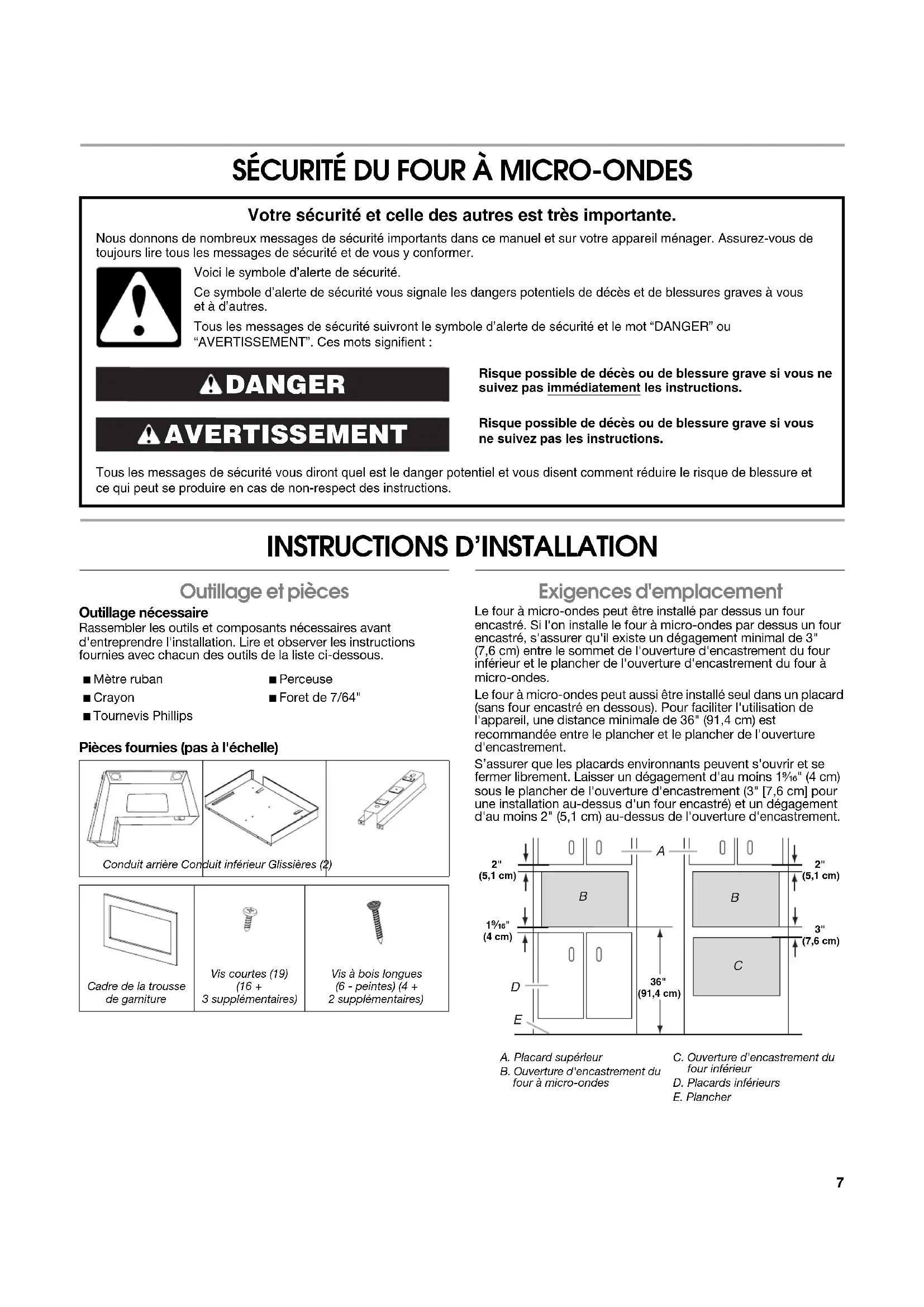

Outillage et pièces Outillage nécessaire Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Pièces fournies (pas à l'échelle) Exigences d'emplacement Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes. Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.S’assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1⁹⁄₁₆" (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement. Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : ■ Mètre ruban■ Crayon■ Tournevis Phillips■ Perceuse■ Foret de 7/64"Conduit arrière Conduit inférieur Glissières (2)Vis courtes (19)(16 + 3 supplémentaires)Vis à bois longues (6 - peintes) (4 + 2 supplémentaires)Cadre de la trousse de garnitureA. Placard supérieurB. Ouverture d'encastrement du four à micro-ondesC. Ouverture d'encastrement du four inférieurD. Placards inférieursE. Plancher 3"(7,6 cm)

Dimensions nécessaires de l'ouverture d'encastrement REMARQUES : ■ Les critères de profondeur dépendent de dimensions de la prise de courant et de son emplacement (selon qu’elle se trouve ou non dans la zone recommandée). Voir l’illustration et le tableau ci-dessus. ■ La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17¹⁄₈" (43,5 cm) maximum. ■ La mesure de largeur peut être modifiée de ±1/16" (2 mm). ■ La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. ■ Le cadre de la trousse de garniture dépasse de 1¹⁄₁₆" (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement. Dimensions du cadre de la trousse de garniture *Trousse de garniture de 27" (68,6 cm) **Trousse de garniture de 30" (76,2 cm) Spécifications électriques Observer les dispositions de tous les codes et règlements en vigueur. Nécessaire : ■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur. A. Dépassement du cadre de la trousse de garnitureB. Ouverture pour le four inférieurC. Zone recommandée pour l’emplacement de la prise de courant (pas moins de 7" [17,8 cm] jusqu’à la droite de l’axe central de l’ouverture d’encastrement)D. Axe central de l’ouverture d’encastrement Emplacement de la prise de courant Profondeur minimale Dans la zone recommandée 20" (50,8 cm) avec la prise de courant en affleurement; 22" (55,9 cm) avec la prise de courant sans affleurement Hors de la zone recommandée 22" (55,9 cm) avec la prise de courant en affleurement; 24" (61,0 cm) avec la prise de courant sans affleurement 3"(7,6 cm 7"(17,8 cm) 1¹⁄₁₆"(2,7 cm)1¹⁄₁₆"(2,7 cm)

23¹⁄₈" (58,7 cm)17¹⁄₈" (43,5 cm) max. 17" (43,2 cm) min. Pour connaître les distances minimales de profondeur, consulter le tableau 26⁷⁄₈" (68,2 cm)**

³⁄₄" (75,6 cm)** 2¹⁄₁₆" (5,2 cm)*

3¹⁄₂" (8,9 cm)** 22³⁄₄" (57,8 cm)12¹⁄₄"(31,1 cm 1³⁄₁₆" (3 cm)19¹⁄₈"(48,6 cm) 3⁷⁄₁₆" (8,7 cm) AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.9 Recommandé :■ Un fusible temporisé ou un disjoncteur temporisé.■ Un circuit distinct exclusif à ce four à micro-ondes. Préparation du four à micro-ondes Fixation des rails 1. Débrancher le four à micro-ondes avant de poursuivre l'installation.2. Retirer les éventuels éléments non fixés de l'intérieur du four à micro-ondes.3. Placer avec précaution le four à micro-ondes à l'envers, en orientant la porte vers l'avant (vers l'installateur).

4. Aligner les deux glissières sur le plancher du four à micro-

ondes tel qu'illustré, en s'assurant que les rebords sont orientés vers l'avant et vers le haut.5. Fixer les glissières au plancher du four à micro-ondes à l'aide des quatre vis courtes. Fixation du arrière 1. Remettre le four à micro-ondes à l'endroit avec précaution.2. Aligner le conduit arrière avec l'arrière du four à micro-ondes comme illustré.

Pour tout appareil ménager connecté par un cordon de courant électrique : Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d’un itinéraire direct d’acheminement à la terre. Le four à micro-ondes est doté d’un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L’utilisation incorrecte du

dispositif de liaison à la terre peut susciter un risque de choc électrique. L’utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n’est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié. Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d’installer une prise de courant à proximité du four à micro-ondes. A. Glissières (2)B. Plancher du four à micro-ondesC. Vis courtes (4)D. RebordsE. Porte ABC DE10

3. Glisser deux languettes dans les fentes à droite du dos du

4. À l'aide de deux vis courtes, fixer le haut du conduit arrière au

dos du four à micro-ondes, comme illustré.

5. À l'aide de trois vis courtes, fixer l'arrière du conduit arrière au

dos du four à micro-ondes, comme illustré. Préparation de l'ouverture d’encastrement/dans le placard

1. Déterminer et marquer l’axe central sur le plancher de

l’ouverture d'encastrement.

2. Positionner le conduit inférieur dans l'ouverture, en faisant

reposer son rebord contre la face avant en bas de l'ouverture.

3. Aligner les flèches centrales du conduit inférieur avec l'axe

central marqué à l'étape 1 ci-dessus. A. Languettes du conduit arrièreB. FentesA. Vis courtes (2)B. Conduit arrièreC. Dos du four à micro-ondesA. Vis courtes (3)B. Conduit arrièreC. Dos du four à micro-ondes A B A B C A B C A. Plancher de l'ouverture d’encastrementB. Axe centralC. Conduit inférieurD. Rebord du conduit inférieurE. Face avantA. Conduit inférieurB. Flèches centrales alignées avec l'axe central

A B11 4. Marquer l'emplacement des trois trous de montage à travers le conduit inférieur sur le plancher de l'ouverture d’encastrement.

5. À l'aide d'un foret de 7/64", percer des avant-trous sur les

trois marques repérées à l'étape 4.

6. Réaligner et fixer le conduit inférieur avec les trois vis courtes.

7. À l'aide d'un foret de 7/64", percer des avant-trous dans

l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord du conduit inférieur. Installation du four à micro-ondes

1. Placer le four à micro-ondes à proximité de l’ouverture d'encastrement.2. Brancher le four à micro-ondes.

3. Aligner les glissières avec les rails de guidage sur le conduit

4. Réinsérer le four à micro-ondes dans l'ouverture pour le

remettre en place. Les trous de montage des extrémités de glissières et du rebord du conduit inférieur s'alignent contre le bas de la face avant de l'ouverture d'encastrement/dans le placard.

5. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans

le placard en installant quatre vis courtes dans les trous de montage.A. Vis courtes (3)B. Trous de montage du conduit inférieurA. Rebord du conduit inférieurB. Trous de montage

AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. A. Rails de guidageB. GlissièresA. Trous de montageB. Vis courtes (4)

BInstallation du cadre de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de

sorte que les languettes supérieures se trouvent à l'intérieur des glissières, tel qu'illustré.

2. Pour centrer verticalement le cadre de la trousse de garniture,

le plaquer contre l'ouverture et le glisser vers le haut jusqu'à ce que les languettes supérieures butent contre le haut des glissières.

3. Tout en maintenant fermement le cadre de la trousse de

garniture à sa place, percer avec un foret de 7/64" quatre avant-trous dans la face avant de l’ouverture découpée/ l’ouverture dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de la trousse de garniture. REMARQUES : ■ Pour un centrage vertical parfait, percer d'abord les trous inférieurs. ■ Les trous du bas sont percés en diagonale vers le haut, et les trous du haut en diagonale vers le bas, selon un angle d'environ 45°.

4. Fixer le cadre de la trousse de garniture à l'ouverture

d'encastrement/dans le placard en posant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 3 ci- dessus. REMARQUES : ■ Pour un centrage vertical parfait, poser d'abord les vis inférieures. ■ Pour éviter d'endommager le cadre de la trousse de garniture, ne pas serrer trop les vis. L’installation est maintenant terminée. Réinstaller tous les éléments qui auraient été retirés de la cavité du four à micro- ondes. Conserver ces Instructions d’installation pour une éventuelle réutilisation ultérieure. A. Avant du cadre de la trousse de garnitureB. Languette supérieureC. GlissièreD. Languette inférieureA. Cadre de la trousse de garnitureB. Languette supérieureC. GlissièreD. Plancher de l'ouverture découpéeE. Vis à bois longue (4 peintes)F. Rail de guidage de trou de montage
