MODE D'EMPLOI MK2227AS KITCHENAID

Garniture encastrée pour modèles MK2227 MK2220 Homologations UL pour utilisation au-dessus de tous les fours encastrés électriques ou à gaz, jusqu’à 30" (76,2 cm) de largeur

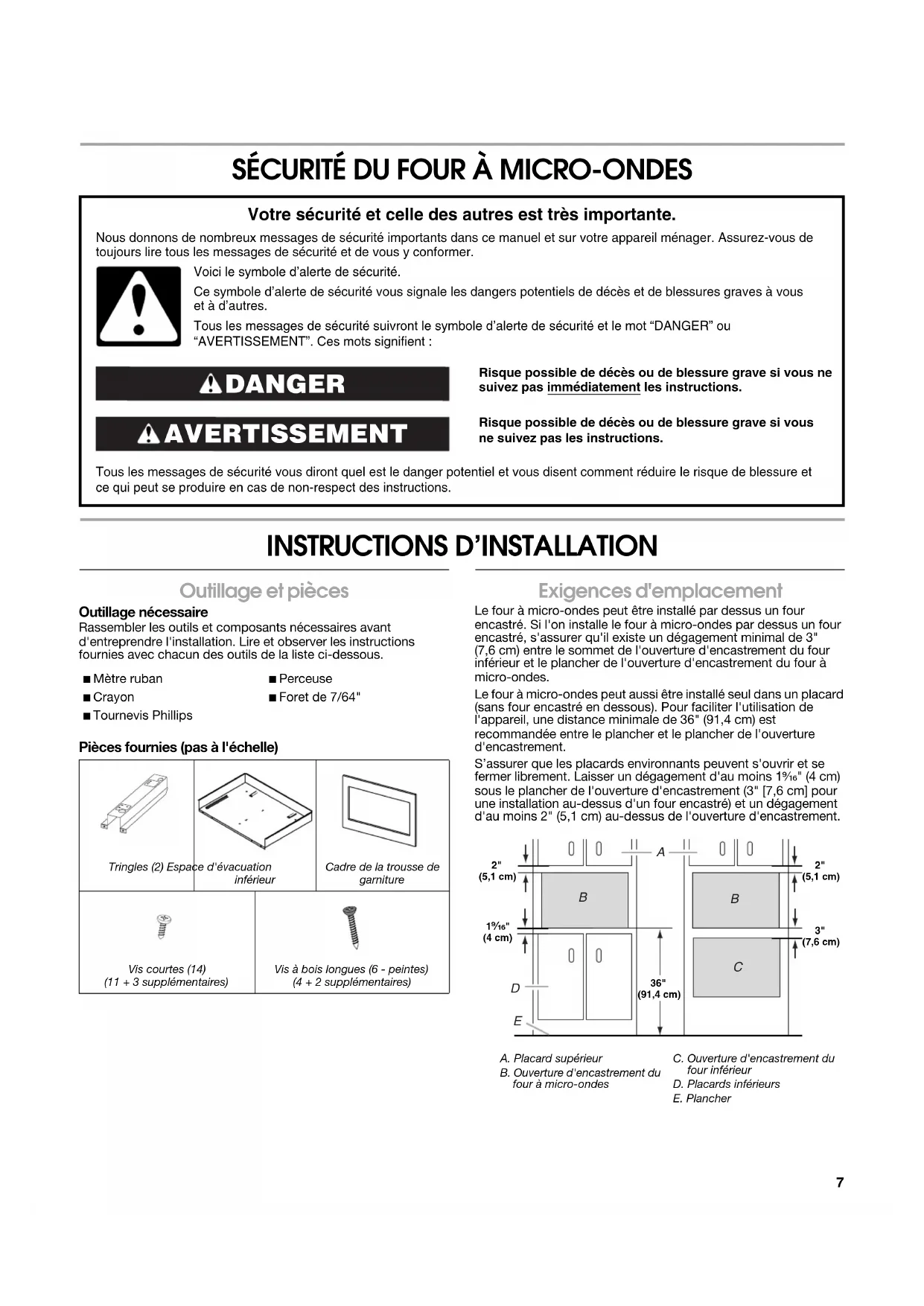

Outillage et pièces Outillage nécessaire Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Pièces fournies (pas à l'échelle) Exigences d'emplacement Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes. Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.S’assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1⁹⁄₁₆" (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement. Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : ■ Mètre ruban■ Crayon■ Tournevis Phillips■ Perceuse■ Foret de 7/64"Tringles (2) Espace d'évacuation inférieurCadre de la trousse de garnitureVis courtes (14)(11 + 3 supplémentaires)Vis à bois longues (6 - peintes)(4 + 2 supplémentaires)A. Placard supérieurB. Ouverture d'encastrement du four à micro-ondesC. Ouverture d'encastrement du four inférieurD. Placards inférieursE. Plancher 3"(7,6 cm)

Dimensions nécessaires de l'ouverture d'encastrement REMARQUES : ■ La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17¹⁄₈" (43,5 cm) maximum. ■ Les mesures de largeur et profondeur peuvent être modifiées de ±1/16" (2 mm). ■ La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. ■ Le cadre de la trousse de garniture dépasse de 1¹⁄₁₆" (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement. Dimensions du cadre de la trousse de garniture *Trousse de garniture de 27" (68,6 cm) **Trousse de garniture de 30" (76,2 cm) Spécifications électriques Observer les dispositions de tous les codes et règlements en vigueur. Nécessaire : ■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur. Recommandé : ■ Un fusible temporisé ou un disjoncteur temporisé.■ Un circuit distinct exclusif à ce four à micro-ondes.A. Dépassement du cadre de la trousse de garnitureB. Ouverture pour le four inférieur22³⁄₄"(57,8 cm) WidthWidth 3"(7,6 cm)

AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Pour tout appareil ménager connecté par un cordon de courant électrique : Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d’un itinéraire direct d’acheminement à la terre. Le four à micro-ondes est doté d’un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L’utilisation incorrecte du

dispositif de liaison à la terre peut susciter un risque de choc électrique. L’utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n’est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié. Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d’installer une prise de courant à proximité du four à micro-ondes.9 Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre

2. Retirer les articles à l'intérieur du four à micro-ondes - le cas

3. Placer avec précaution le four à micro-ondes sur son sommet

en orientant la porte vers l'avant (vers l'installateur).

4. Aligner les trous de n° 33 sur le plancher du four à micro-

ondes avec les trous de n° 33 sur des tringles tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

5. Fixer les tringles au plancher du four à micro-ondes à l'aide de

quatre vis courtes à travers les ensemble de trous de n° 33. Préparation de l'ouverture d'encastrement/dans le placard

1. Déterminer l’emplacement de l’axe central et le tracer sur le

plancher de l’ouverture d'encastrement.

2. Positionner l'espace d'évacuation inférieur dans l'ouverture en

faisant reposer le rebord contre l'avant inférieur de l'ouverture.

3. Aligner les flèches centrales de l'espace d'évacuation inférieur

avec l'axe central illustré à l'étape 1 ci-dessus. A. Tringles (2)B. Plancher du four à micro-ondesC. Vis courtes (4)D. RebordsE. Porte AB C

A. Plancher de l'ouverture d'encastrementB. Axe centralC. Espace d'évacuation inférieurD. Rebord de l'espace d'évacuation inférieurE. AvantA. Espace d'évacuation inférieurB. Flèches centrales alignées avec l'axe central

A B10 4. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

5. À l'aide d'un foret de 7/64", percer des avant-trous dans les

trois trous tracés à l'étape 4.

6. Réaligner et installer l'espace d'évacuation inférieur avec les

7. À l'aide d'un foret de 7/64", percer des avant-trous dans

l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur. Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.

2. Placer le four à micro-ondes à proximité de l’ouverture

d'encastrement.3. Brancher le four à micro-ondes.

4. Aligner les tringles avec les rails de guidage sur l'espace

d'évacuation inférieur.A. Vis courtes (3)B. Trous de montage de l'espace d'évacuation inférieurA. Rebord de l'espace d'évacuation inférieurB. Trous de montage

A. Rails de guidageB. Tringles AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

5. Réinsérer le four à micro-ondes dans la cavité pour le remettre

en place. Les trous de montage des extrémités de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement/dans le placard.

6. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans

le placard en installant quatre vis courtes dans les trous de montage. Installation du cadre de la trousse de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de

sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

2. Tout en maintenant le cadre de trousse de garniture en place,

utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture. REMARQUES : ■ Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45°. ■ Pour éviter d’endommager le cadre de la trousse de garmiture, ne pas trop serrer les vis.

3. Fixer le cadre de trousse de garniture à l'ouverture

d'encastrement/dans le placard en installant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 ci- dessus. L’installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes. Conserver ces Instructions d’installation pour une éventuelle réutilisation ultérieure. A. Trous de montageB. Vis courtes (4)A. Avant du cadre de la trousse de garnitureB. Languettes (supérieure et inférieure)C. Plancher de l'ouverture d'encastrement/dans le placard

A. Cadre de la trousse de garnitureB. Rail de guidage du trou de montageC. Vis à bois longues (4 - peintes)D. Plafond de l'ouverture d'encastrement
