TGP 1000 E - Pompe à eau TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau de jardin
Modèle	TGP 1000 E
Marque	Trotec
Dimensions (L x l x H)	210 x 330 x 200 mm
Poids	6 kg
Alimentation électrique	230 V ~ 50 Hz, 1000 W
Indice de protection	IPX4 (pompe), IP44 (fiche)
Classe de protection	I
Débit maximal	3300 l/h
Hauteur de refoulement maximale	42 m
Hauteur d'aspiration maximale	7 m
Pression maximale	4,2 bar
Température maximale de l'eau	35 °C
Taille maximale des particules	2 mm
Raccord de refoulement	Filetage intérieur 1"
Raccord d'aspiration	Filetage intérieur 1"
Longueur du câble secteur	1,2 m
Niveau sonore (LWA)	88 dB(A)
Matériau du carter de pompe	Plastique
Fonctions principales	Pompage d'eau claire (eau de puits, pluie, étang) pour arrosage et alimentation en eau non potable
Accessoires fournis	Poignée de transport, vis de montage, notice d'utilisation
Entretien et nettoyage	Rincer à l'eau claire tempérée, nettoyer avec un chiffon humide, vidanger en cas de gel
Sécurité	Disjoncteur différentiel 30 mA recommandé, ne pas utiliser avec des personnes dans l'eau, protection thermique intégrée
Pièces détachées et réparabilité	Liste des pièces disponible dans la notice ; réparations par professionnel agréé
Informations générales	Conforme aux normes CE ; déclaration de conformité disponible

FOIRE AUX QUESTIONS - TGP 1000 E TROTEC

Comment amorcer la pompe TGP 1000 E ?

Avant la première utilisation ou après une période d'arrêt, il est nécessaire d'amorcer la pompe. Pour cela, débranchez la fiche secteur, ouvrez le bouchon de remplissage (3), remplissez la pompe à ras-bord avec le liquide à pomper, puis revissez fermement le bouchon. Assurez-vous que la conduite d'aspiration est complètement immergée et que tous les dispositifs de refoulement sont ouverts avant de mettre la pompe en marche.

Quelle est la température maximale de l'eau pompée ?

La température maximale de l'eau ne doit pas dépasser 35 °C. Au-delà, le disjoncteur thermique peut s'activer et endommager la pompe.

Puis-je pomper de l'eau salée ou des liquides agressifs ?

Non, l'appareil est conçu uniquement pour le pompage d'eaux claires non potables. Il est interdit de pomper de l'eau salée, des liquides agressifs (acides, bases), inflammables (essence, pétrole) ou alimentaires.

Comment installer la pompe de manière permanente ?

La pompe est équipée de pieds percés (8) qui permettent de la visser sur un socle. Placez-la sur une surface horizontale, stable et à l'abri des intempéries. Respectez les distances minimales par rapport aux murs (voir annexe technique) et assurez une ventilation suffisante.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord le raccordement secteur, l'état du câble et de la fiche, ainsi que le fusible ou disjoncteur. Si la pompe a surchauffé, attendez environ 10 minutes que le disjoncteur thermique se réarme. Si le problème persiste, contactez le service après-vente.

Comment entretenir et nettoyer la pompe ?

Avant tout entretien, débranchez la fiche secteur. Nettoyez l'extérieur avec un chiffon humide non pelucheux. Pour l'intérieur, rincez à l'eau claire tempérée sans utiliser de solvants ou produits abrasifs. En cas de risque de gel, vidangez complètement la pompe par l'orifice de vidange (5).

Quels types de tuyaux puis-je utiliser ?

Pour la conduite de refoulement, utilisez un tuyau résistant à la pression. Pour la conduite d'aspiration, utilisez exclusivement un tuyau d'aspiration résistant au vide. Les diamètres doivent correspondre aux raccords (1") pour éviter les pertes de charge.

Puis-je utiliser la pompe en continu ?

Non, l'appareil n'est pas conçu pour un fonctionnement continu (par exemple comme pompe de recirculation d'étang). Utilisez-la par intermittence et surveillez régulièrement son bon fonctionnement.

Comment stocker la pompe hors saison ?

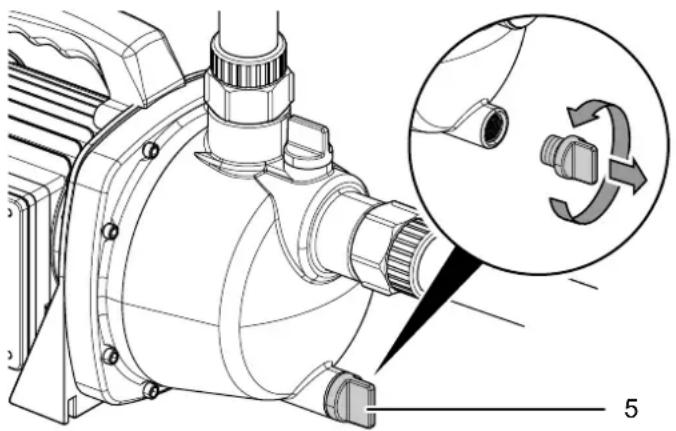

Vidangez complètement l'eau par l'orifice de vidange (5). Nettoyez-la, remettez les capuchons sur les raccords, et stockez-la verticalement dans un endroit sec, à l'abri du gel et de la poussière.

Que faire en cas de baisse de débit ?

Vérifiez que la hauteur d'aspiration et de refoulement ne dépassent pas les valeurs maximales (7 m et 42 m). Inspectez les tuyaux pour détecter des plis, blocages ou fuites. Nettoyez l'extrémité de la conduite d'aspiration et remplacez les joints si nécessaire.

MODE D'EMPLOI TGP 1000 E TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 2

Informations sur l'appareil 6

Transport et stockage 7

Montage et installation 7

Utilisation 10

Défauts et pannes 11

Entretien 12

Annexe technique 12

Élimination 18

Déclaration de conformité 18

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessité d'observer le manuel d'utilisation.

Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous :

TGP 1000 E

https://hub.trotec.com/?id=42890

TGP 1000 ES

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Consignes générales de sécurité

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Consignes générales de sécurité - Sécurité électrique

• L'appareil doit être alimenté par l'intermédiaire d'un disjoncteur différentiel (RCD) à courant de défaut assigné de 30 mA maximum.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsqu'il n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• En cas de risque d'inondation, il est nécessaire de placer les connexions dans une zone sécurisée à l'abri de l'eau. Il existe un risque d'électrocution !
• Veillez à la concordance entre la tension d'alimentation et les indications de la plaque signalétique.
• Faites exécuter tous les travaux d'installation électrique par un spécialiste en conformité avec les consignes nationales et les exigences spécifiques à l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Protégez la ligne de raccordement au secteur de la chaleur, de l'huile et des arêtes tranchantes. Veillez à ce que la ligne de raccordement au secteur ne soit ni coincée, ni pliée, ni soumise à d'autres contraintes mécaniques.
• Utilisez uniquement des rallonges électriques conçues pour la puissance de l'appareil, étanches et destinées à l'utilisation à l'air libre. Déroulez toujours entièrement un touret de câble avant l'utilisation. Vérifiez l'intégrité du câble. L'utilisation de rallonges non homologuées pour l'utilisation à l'extérieur peut entraîner des blessures par électrocution.
• Débranchez le cordon secteur avant tous les travaux sur l'appareil, en cas de fuite du système d'eau, pendant les pauses de travail et lorsque l'appareil n'est pas utilisé.

Consignes générales de sécurité - Sécurité des personnes

• N'utilisez jamais l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau ou dans le fluide pompé, ou peuvent y accéder. Il existe un risque d'électrocution !
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

Consignes de sécurité spécifiques aux pompes de jardin

• Ne placez jamais l'appareil dans un puits humide afin d'éviter tout risque de court-circuit ou de dommage dû à la corrosion.
• Veuillez noter que l'appareil n'est pas conçu pour un fonctionnement continu (par ex. pour l'écoulement d'eau des étangs de jardin). Contrôlez régulièrement le bon fonctionnement de l'appareil.
• Ne portez pas et ne fixez pas l'appareil avec son cordon d'alimentation ou son flexible.
• Après l'installation, il est nécessaire de laisser la prise de l'appareil libre d'accès lorsque ce dernier est utilisé.
• Portez des chaussures solides et fermées comme protection contre l'électrocution.
• Avant de mettre l'appareil en service, faites contrôler les points suivants par un spécialiste :
• La mise à la terre, le conducteur neutre et le disjoncteur différentiel doivent répondre aux directives nationales et fonctionner parfaitement.
• Les connexions électriques doivent être protégées contre l'humidité.
• Protégez l'appareil contre le gel.
• N'exploitez jamais l'appareil sous la pluie et tenez-le à l'écart de facteurs extérieurs tels que l'humidité ou le gel. Maintenez en particulier les connexions électriques au sec et veillez à ce qu'elles se trouvent dans des zones ne risquant pas d'être inondées.
• Ne faites jamais fonctionner l'appareil à sec ni avec une conduite d'aspiration fermée. L'ouverture de la conduite d'aspiration doit toujours se trouver dans le liquide à pomper.
• N'utilisez l'appareil ni en cas de gel ni lorsque la température dépasse 40°C.
• Ne pompez aucun liquide dont la température dépasse 35°C ni aucun liquide comportant des salissures. Le pompage de liquides sales risque d'entraîner des détériorations de l'appareil.
• Ne pompez en aucun cas de l'eau salée, des liquides agressifs (solutions alcalines ou acides), inflammables ou explosifs (pétrole, essence, etc.) ou alimentaires (eau potable, etc.).
• Risque de blessures du fait d'eau bouillante. En cours de fonctionnement, l'eau peut s'échauffer dans l'appareil et entraîner ainsi des blessures.
• Contrôlez régulièrement l'appareil avant l'emploi pour détecter d'éventuels dommages. Vérifiez en particulier le cordon et la fiche secteur. En cas de détériorations ou de limitation d'emploi, n'utilisez plus l'appareil avant qu'il soit réparé dans les règles de l'art. Dans ce cadre, seules des pièces de rechange d'origine doivent être utilisées.
• N'utilisez pas l'appareil pour l'alimentation en eau potable et ne l'intégrez pas dans le circuit d'eau potable. Observez également les consignes locales des autorités des eaux et des eaux usées.
• Ne faites pas fonctionner l'appareil plus de 10 minutes avec une conduite de refoulement fermée.

Utilisation conforme

L'appareil est destiné exclusivement au pompage d'eaux claires aux fins d'utilisation comme eau non potable pour la maison et le jardin.

L'appareil peut être mis en œuvre pour pomper les liquides suivants :

Eau de puits - Eau venant de tonneaux ou de citernes de récupération de l'eau de pluie - Eau venant d'étangs ou de ruisseaux (avec pré-filtrage correspondant)

L'appareil est conçu pour les applications suivantes :

• Irrigation de jardins et de potagers
• Alimentation de systèmes d'arrosage
• Alimentation en eau non potable pour la maison et le jardin. La température de l'eau ne doit pas dépasser 35 °C.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

• L'appareil n'est pas conçu pour un fonctionnement continu (par ex. comme pompe de recirculation des étangs).
• Il est interdit d'utiliser l'appareil dans les piscines couvertes ou de plein air.
• L'appareil n'est pas conçu pour augmenter la pression des réseaux de conduites d'eau existants.
• L'appareil n'est pas conçu pour le pompage d'eau potable.
• L'appareil n'est pas conçu pour pomper les fluides agressifs, corrosifs, inflammables ou explosifs, tels que :
• l'eau salée
• l'eau contenant du sable
• les aliments
• les détergents
• les carburants (par ex. essence, gazole)
• les huiles
• les graisses
• le pétrole
• les diluants nitro
• les eaux usées des toilettes et des urinoirs
• L'appareil ne doit pas être utilisé en cas de gel.
• Toute modification structurelle, toute transformation ou tout ajustement arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris les instructions, notamment le chapitre « Sécurité ».

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Observer le mode d'emploi

Ce symbole vous indique qu'il est nécessaire d'observer la notice d'instructions.

Avertissement relatif à la tension électrique

Les consignes accompagnées de ce symbole indiquent l'existence de risques pour la vie et la santé des personnes du fait d'une tension électrique.

Ne pas débrancher la prise secteur par le cordon

Ce symbole vous indique qu'il ne faut pas débrancher la prise en tirant sur le câble.

Aucune personne présente dans l'eau

Ce symbole vous indique qu'il est interdit d'utiliser l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau.

Indication du niveau sonore LWA en dB

Les consignes accompagnées de ce symbole indiquent le niveau sonore LWA exprimé en dB.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques doit être réalisée exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut présenter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

L'appareil peut s'endommager s'il est transporté ou entreposé de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Débranchez l'appareil du secteur. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

L'appareil dispose d'un disjoncteur thermique qui s'enclenche lors d'une surchauffe de l'appareil et arrête ce dernier.

Éteignez l'appareil et laissez-le refroidir. Recherchez la cause de la surchauffe. Si le problème persiste, veuillez vous adresser au service après-vente.

Informations sur l'appareil

Description de l'appareil

L'appareil est destiné au pompage d'eau non potable pour la maison et le jardin.

L'appareil est en mesure de pomper des eaux claires de puits, de tonneaux ou de citernes de récupération de l'eau de pluie à partir d'une profondeur allant jusqu'à 7 m pour les refouler jusqu'à une hauteur de 42 m.

La température de l'eau ne doit pas dépasser 35 °C.

En vue d'une installation permanente, l'appareil est doté de pieds à trous permettant de les visser dans un socle. Un orifice de remplissage permet de remplir l'appareil d'eau, tandis qu'un orifice de vidange permet de le vider.

Les appareils se différencient par le matériel du carter de pompe :

Appareil Carter de pompe
TGP 1000 E Plastique
TGP 1000 ES Acier inoxydable

Représentation de l'appareil

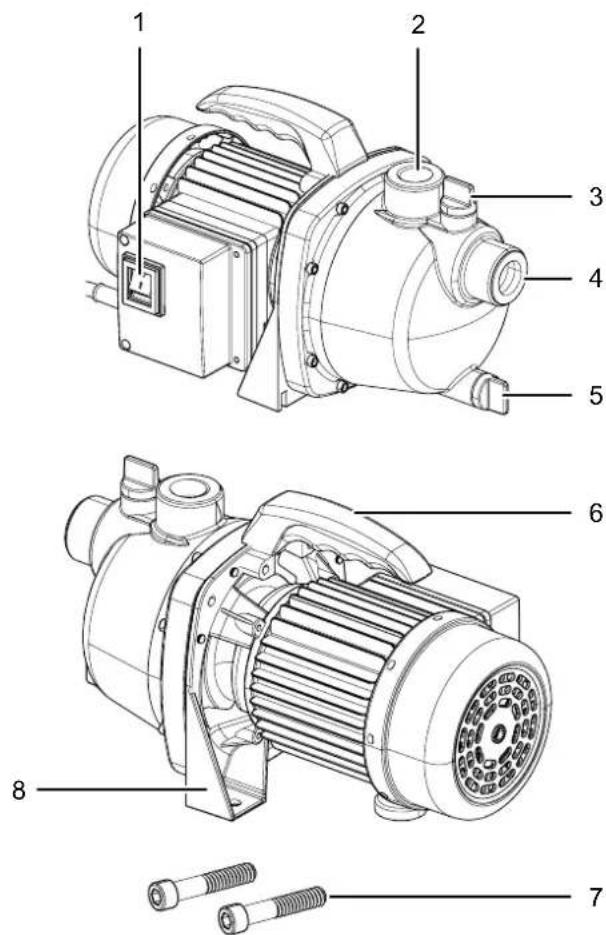

N° Désignation

1 Interrupteur marche/arrêt protégé

2 Raccord de la conduite de refoulement avec filetage interieur de 1"

3 Orifice de replissage avec bouchon vissé

4 Raccord de la conduite d'aspiration avec filetage interieur de 1"

5 Orifice de vidange avec bouchon vissé

6 Poignée de transport

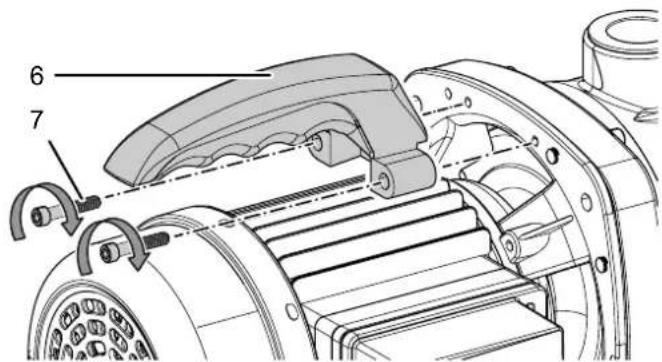

7 Vis de montage pour la poignée de transport

8 Pied percé

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Utilisez exclusivement la poignée de transport pour porter l'appareil.
• N'utilisez pas le cordon secteur ni le flexible pour porter l'appareil.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Entreposez l'appareil en position verticale, à l'abri de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Vérifiez la présence éventuelle d'eau résiduelle dans l'appareil et videz-la le cas échéant par l'intermédiaire de l'orifice de vidange (5) afin de prévenir la formation de rouille.
• Placez les capuchons sur les raccords des conduites de refoulement et d'aspiration afin de protéger l'intérieur de l'appareil contre la poussière et les salissures.

Si vous n'utilisez pas l'appareil pendant une longue période, il est nécessaire de le nettoyer minutieusement après la dernière utilisation et avant chaque nouvelle remise en service. Les dépôts et les résidus peuvent causer des dysfonctionnements.

Pour la remise en service, procédez comme il est indiqué au chapitre « Mise en service ».

Montage et installation

Composition de la fourniture

• 1 pompe de jardin
• 1 poignée de transport, 2 vis
• 1 notice

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le déterriorez pas en le déroulant.

Mise en service

Installation

Avertissement relatif à la tension électrique

Ne placez jamais l'appareil dans un puits humide. Cela peut provoquer un court-circuit.

Remarque

L'installation dans un puits humide risque d'entraîner des dommages à l'appareil du fait de la corrosion.

Choisissez un emplacement d'installation adapté pour l'appareil. Cet emplacement doit répondre aux critères suivants :

• Il doit être protégé des intempéries et de l'humidité.
• Il doit être horizontal et plat.
• Il doit pouvoir supporter le poids de l'appareil ainsi que du volume de liquide pompé.

En vue d'une installation permanente, l'appareil est doté de pieds (8) à trous permettant de les visser dans un socle.

Montage de la poignée de transport

La poignée de transport doit être fixée à l'appareil avant la première mise en service. Pour cela, procédez de la manière suivante :

1. Montez la poignée de transport (6) sur la partie supérieure de l'appareil au moyen des vis fournies (7).

Raccordement à un flexible ou à la tuyauterie

Il est possible d'utiliser l'appareil avec un flexible ou une tuyauterie. L'appareil est livré d'usine avec un filetage intérieur de 1".

Observez à ce sujet les points suivants :

• Il n'est pas possible de déplacer l'appareil de manière flexible s'il est utilisé avec une tuyauterie fixe.
• Utilisez des conduites de refoulement et d'aspiration dont les diamètres correspondent au moins à ceux des raccords. Un diamètre plus faible entraîne une perte de pression et de ce fait une diminution du débit.
• Moins les hauteurs de refoulement comme d'aspiration sont grandes, plus le débit est élevé.
• Tout accessoire connecté peut entraîner une perte de pression et par conséquent une diminution du débit.

Veuillez observer en outre les consignes suivantes pour le branchement de conduites flexibles :

Remarque

Si vous souhaitez raccorder un tuyau flexible comme conduite de refoulement, n'utilisez en aucun cas un tuyau d'aspiration ni un tuyau non résistant à la pression. Mettez en œuvre exclusivement des tuyaux résistants à la pression.

Remarque

Si vous souhaitez raccorder un tuyau flexible comme conduite d'aspiration, utilisez exclusivement un tuyau d'aspiration résistant au vide.

Raccordement de la conduite de refoulement

Avertissement

Veillez à ce que tous les éléments de la conduite de refoulement soient installés dans les règles de l'art. Un montage incorrect ou l'utilisation de pièces inadaptées peuvent entraîner un risque de blessures du fait que le liquide à pomper soit sous pression.

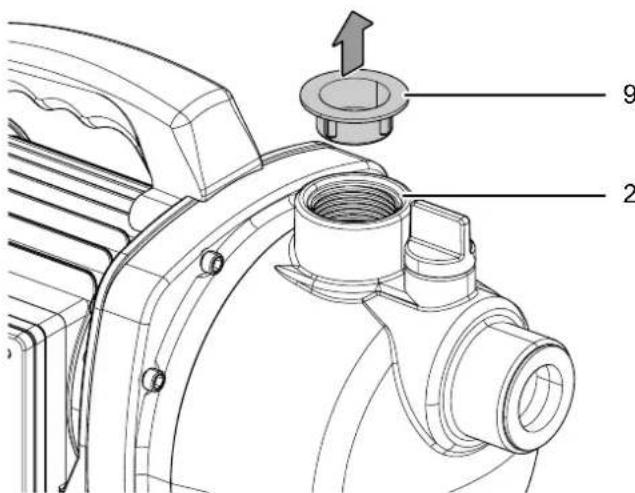

1. Enlevez le capuchon (9) du raccord de la conduite de refoulement (2).

Remarque

Conservez le capuchon du raccord de la conduite de refoulement et remettez-le en place si vous entreposez la pompe afin d'en protéger l'intérieur contre la poussière et les salissures.

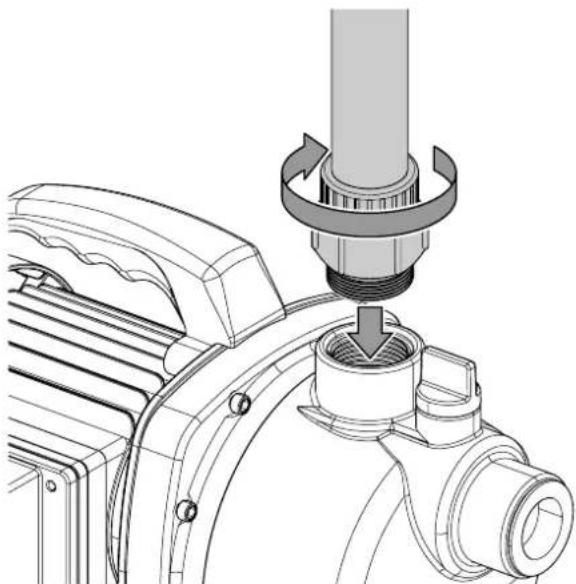

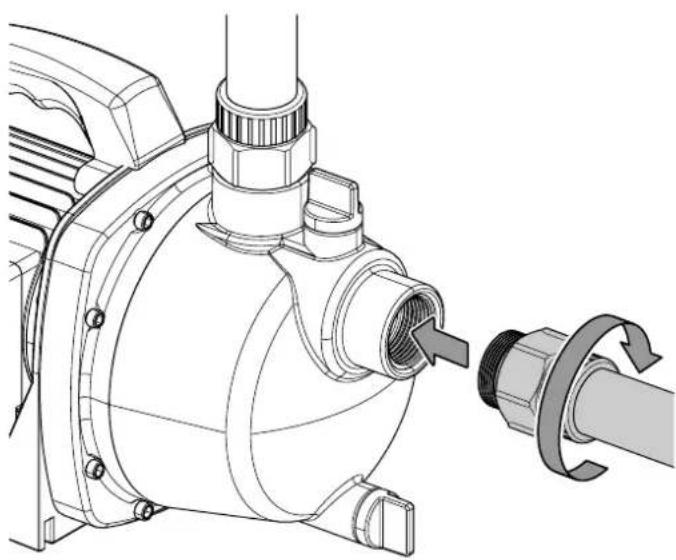

1. Branchez la conduite de refoulement sur le raccord correspondant (2). Ce faisant, utilisez une bande d'étanchéité (bande de téflon par exemple) sur le raccord fileté de la conduite de refoulement afin de garantir l'étanchéité du branchement.

Raccordement de la conduite d'aspiration

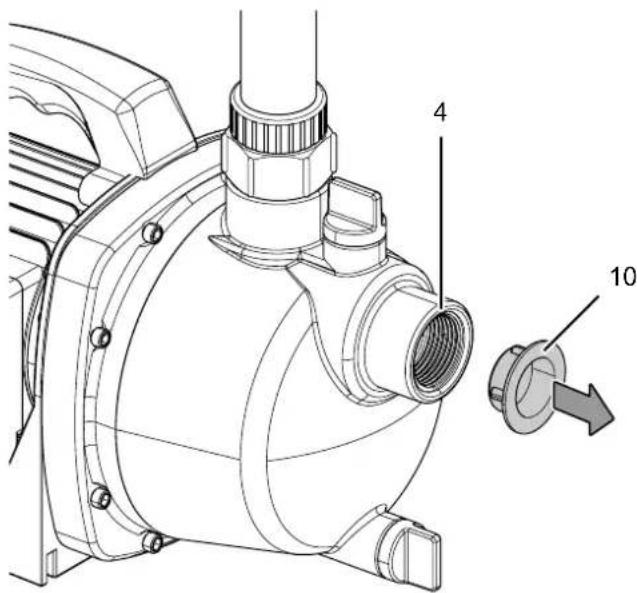

1. Enlevez le capuchon (10) du raccord de la conduite d'aspiration (4).

Remarque

Conservez le capuchon du raccord de la conduite d'aspiration et remettez-le en place si vous entreposez la pompe afin d'en protéger l'intérieur contre la poussière et les salissures.

1. Branchez la conduite d'aspiration sur le raccord correspondant (4).

1. Plongez l'ouverture de la conduite d'aspiration dans le point de prélèvement et assurez-vous qu'elle soit toujours suffisamment immergée.

Remarque

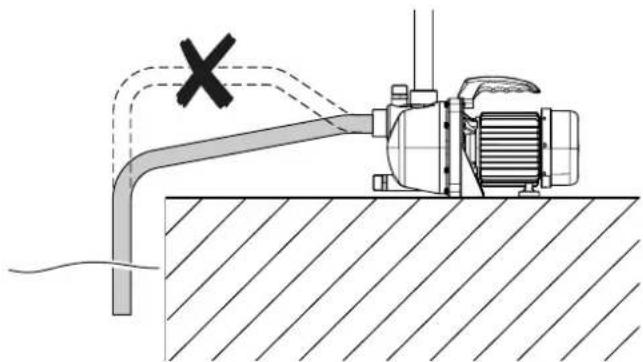

Veillez à une installation toujours montante de la conduite d'aspiration. Dans le cas contraire, une bulle d'air risque de se former et d'entraîner un fonctionnement à sec de l'appareil.

Remarque

Avec le temps, les eaux peuvent générer des accumulations de dépôts. Afin d'éviter des détériorations à l'appareil, ne laissez pas descendre la conduite d'aspiration jusqu'au fond ou bien équipez celle-ci d'un pré-filtre adapté avec clapet anti-retour. Ceci vous permet également de raccourcir le temps de ré-amorçage.

Remplissage de l'appareil avec de l'eau

Avertissement relatif à la tension électrique

Il existe un risque d'électrocution au moment du remplissage de l'appareil avec de l'eau.

Assurez-vous toujours que la fiche secteur soit débranchée avant de commencer le remplissage.

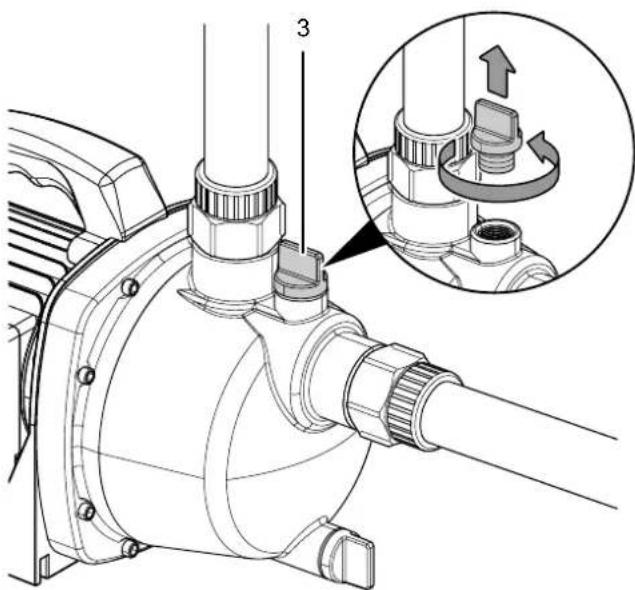

1. Dévissez le bouchon de l'orifice de remplissage (3).

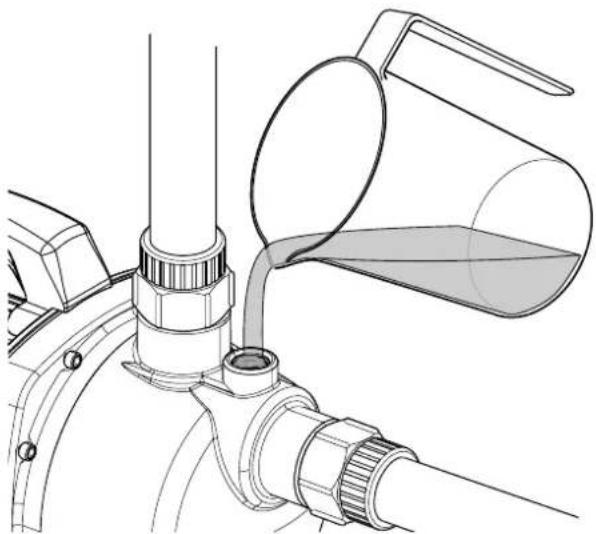

1. Remplissez l'appareil à ras-bord avec le liquide à pomper par l'intermédiaire de l'orifice de remplissage (3). La conduite d'aspiration raccordée doit également être entièrement remplie de liquide.

1. Revissez le bouchon sur l'orifice de remplissage (3). Veillez à ce qu'il soit bien serré.

Vidange de l'air de la conduite de refoulement

Observez les instructions suivantes avant la vidange de l'air et la mise en marche de l'appareil :

Assurez-vous que le raccordement au réseau corresponde aux mentions indiquées dans les caractéristiques techniques. - Vérifiez l'état conforme de la prise secteur. La prise secteur doit être suffisamment sécurisée. Assurez-vous que l'humidité ne puisse jamais pénétrer dans la prise ou la fiche électrique. Il existe un risque d'électrocution ! - Vérifiez que les conduites de refoulement et d'aspiration sont correctement raccordées. 1. Ouvrez tous les dispositifs raccordés à la conduite de refoulement afin de vidanger l'air de cette dernière. 2. Mettez l'appareil en marche tel qu'il est décrit au chapitre « Utilisation » et attendez jusqu'à ce que l'appareil ait aspiré de l'eau et que l'eau sorte des dispositifs raccordés.

Utilisation

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

Mise en marche de l'appareil

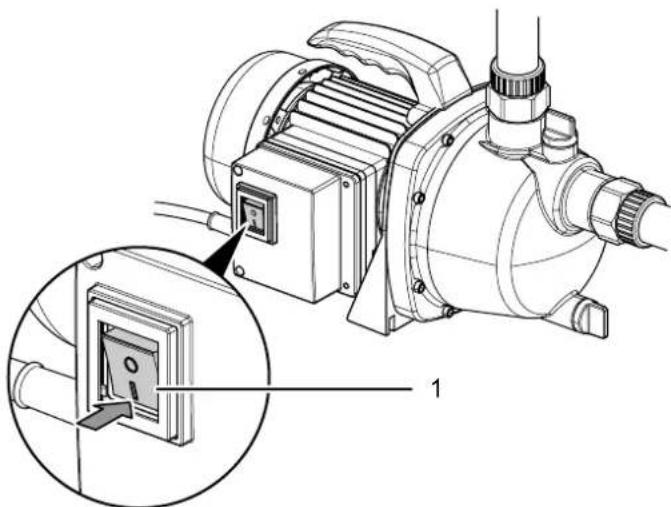

1. Branchez la fiche secteur sur une prise électrique suffisamment sécurisée.
2. Mettez l'appareil en marche en plaçant l'interrupteur marche/arrêt (1) sur la position I.

1. Après avoir mis la pompe en marche, contrôlez régulièrement qu'elle fonctionne correctement. Coupez l'alimentation électrique si vous constatez un comportement inhabituel après le démarrage du moteur (par exemple de fortes vibrations de la pompe ou de la conduite de refoulement, des fluctuations de débit, etc.). Si vous devez éteindre l'appareil pour une période prolongée, coupez l'alimentation électrique.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

Avertissement

L'appareil se trouve sous pression. Avant d'ouvrir le bouchon de l'orifice de vidange (5) ou de démonter la conduite de refoulement, il est nécessaire d'éliminer la pression de la conduite de refoulement par l'intermédiaire du dispositif raccordé se trouvant au point le plus bas.

1. Arrêtez l'appareil en plaçant l'interrupteur marche/arrêt (1) sur la position 0.
2. Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
3. Ouvrez le dispositif raccordé se trouvant au point le plus bas afin d'éliminer la pression de la conduite de refoulement.
4. Dévissez le bouchon de l'orifice de vidange (5) afin de vider l'eau restant dans la conduite de refoulement et à l'intérieur de l'appareil.

1. Desserrez les conduites de refoulement et d'aspiration.
2. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
3. Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage »

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont recommandés dans le manuel d'utilisation peut entraîner un risque de blessure.

Accessoire Numéro d'article
TDP DSP (avec prise) 4.610.000.291
TDP DS (sans prise) 4.610.000.290

Défauts et pannes

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

Avertissement relatif à la tension électrique : tout travail nécessitant l'ouverture de l'appareil doit être réalisé par une entreprise spécialisée homologuée ou par la société Trotec.

Avertissement

L'appareil se trouve sous pression. Avant d'ouvrir le bouchon de l'orifice de remplissage (3) ou de vidange (5), il est nécessaire d'éliminer la pression de la conduite de refoulement par l'intermédiaire du dispositif raccordé se trouvant au point le plus bas.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil présentait des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Le cas échéant, l'appareil a chauffé et le disjoncteur thermique est activé.

Dans ce cas, attendez environ 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec. - La température de l'eau est supérieure à 35 °C et le disjoncteur thermique est activé.

L'appareil fonctionne mais n'aspire pas d'eau :

• Vérifiez que la conduite d'aspiration est bien immergée dans le liquide et/ou que le niveau de l'eau est suffisant.
• Vérifiez que les bouchons des orifices de remplissage (3) et de vidange (5) sont correctement serrés et que leurs joints sont bien en place.
• Vérifiez que l'appareil ne contient pas d'air. Ouvrez le bouchon de l'orifice de remplissage (3) et remplissez l'appareil à ras-bord avec le liquide à pomper.
• Contrôlez l'étanchéité de la conduite d'aspiration et de son raccord.
• Vérifiez que la hauteur d'aspiration ne soit pas trop grande et réduisez-la au besoin.
• Vérifiez l'absence de pli ou de blocage dans le flexible. Éliminez les plis et les blocages.

Le débit de pompage diminue ou est trop faible :

• Vérifiez que la hauteur d'aspiration et la hauteur de refoulement ne dépassent pas les valeurs des caractéristiques techniques, réduisez-les au besoin.
• Vérifiez l'absence de pli ou de blocage dans le flexible. Éliminez les plis et les blocages.
• Vérifiez l'état de la conduite d'aspiration à son extrémité et enlevez les saletés éventuelles.
• Contrôlez l'étanchéité des conduites de refoulement et d'aspiration et remplacez-les au besoin.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Indications de maintenance

Aucune pièce à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de l'appareil.

Remarque

En cas de risque de gel, vous devez vidanger l'appareil par l'orifice de vidange (5) afin d'éviter toute détérioration de la pompe. Avant d'être remis en marche, l'appareil doit à nouveau être rempli d'eau.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Rincez l'appareil à l'eau claire tempérée.

Annexe technique

Données techniques

Paramètre Valeur Valeur
Modèle TGP 1000 E TGP 1000 ES
Débit max. 3300 I/h 3300 I/h
Hauteur de refoulement max.	42 m 42 m
Hauteur d'aspiration max.	7 m 7 m
Pression d'air max. 4,2 bar 4,2 bar
Température de l'eau max.	35 °C 35 °C
Raccordement secteur	230 V ~ 50 Hz 230 V ~ 50 Hz
Puisance absorbée 1000 W 1000 W
Indice de protection de la pompe	IPX4	IPX4
Indice de protection de la fiche secteur	IP44	IP44
Type de raccordement	CEE 7/7	CEE 7/7
Longueur de cordon 1,2 m 1,2 m
Classe de protection	I	I
Poids	6 kg	6,5 kg
Dimensions (longueur x largeur x hauteur)	210 x 330 x 200 mm	210 x 330 x 200 mm
Taille max. des particules	2 mm	2 mm
Raccord de refoulement	Filetage interieur 1"	Filetage interieur 1"
Raccord d'aspiration	Filetage interieur 1"	Filetage interieur 1"
Émissions sonores selon EN ISO 3744:1995
Niveau de pression sonore LpA	72 dB(A)	72 dB(A)
Niveau sonore LWA	88 dB(A)	88 dB(A)
Incertitude KwA	2 dB(A)	2 dB(A)

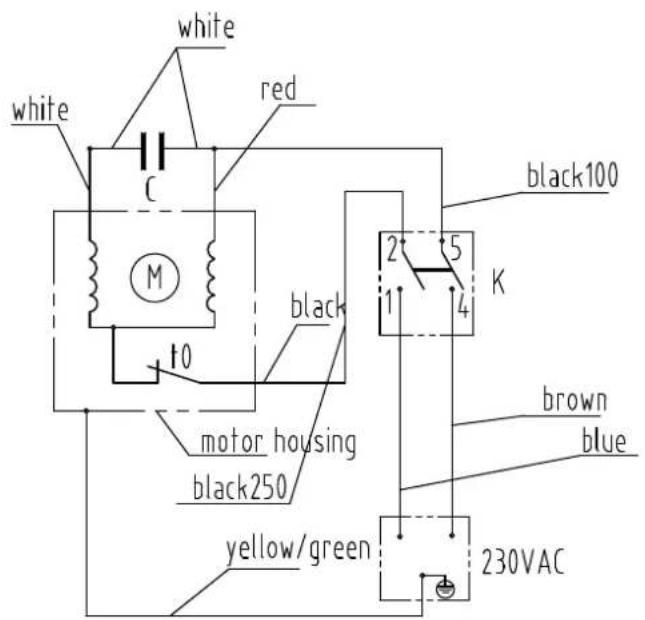

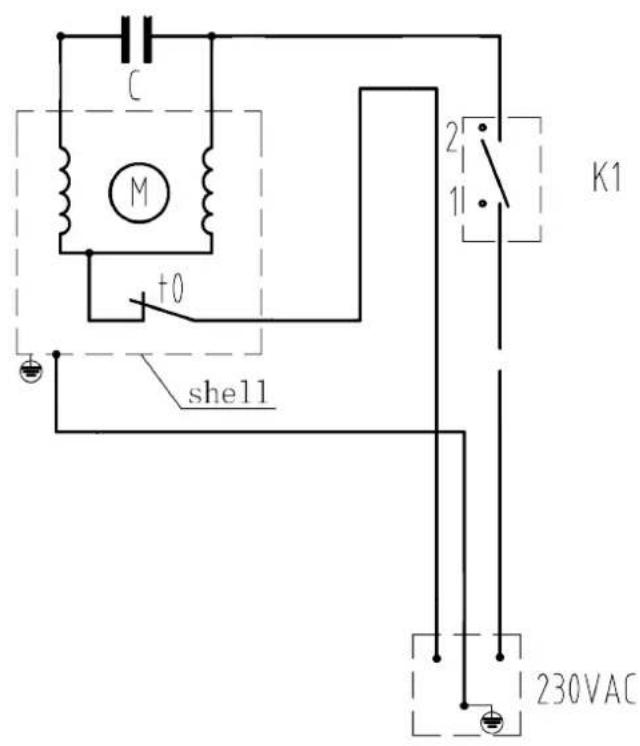

Schéma électrique TGP1000E

Schéma électrique TGP 1000 ES

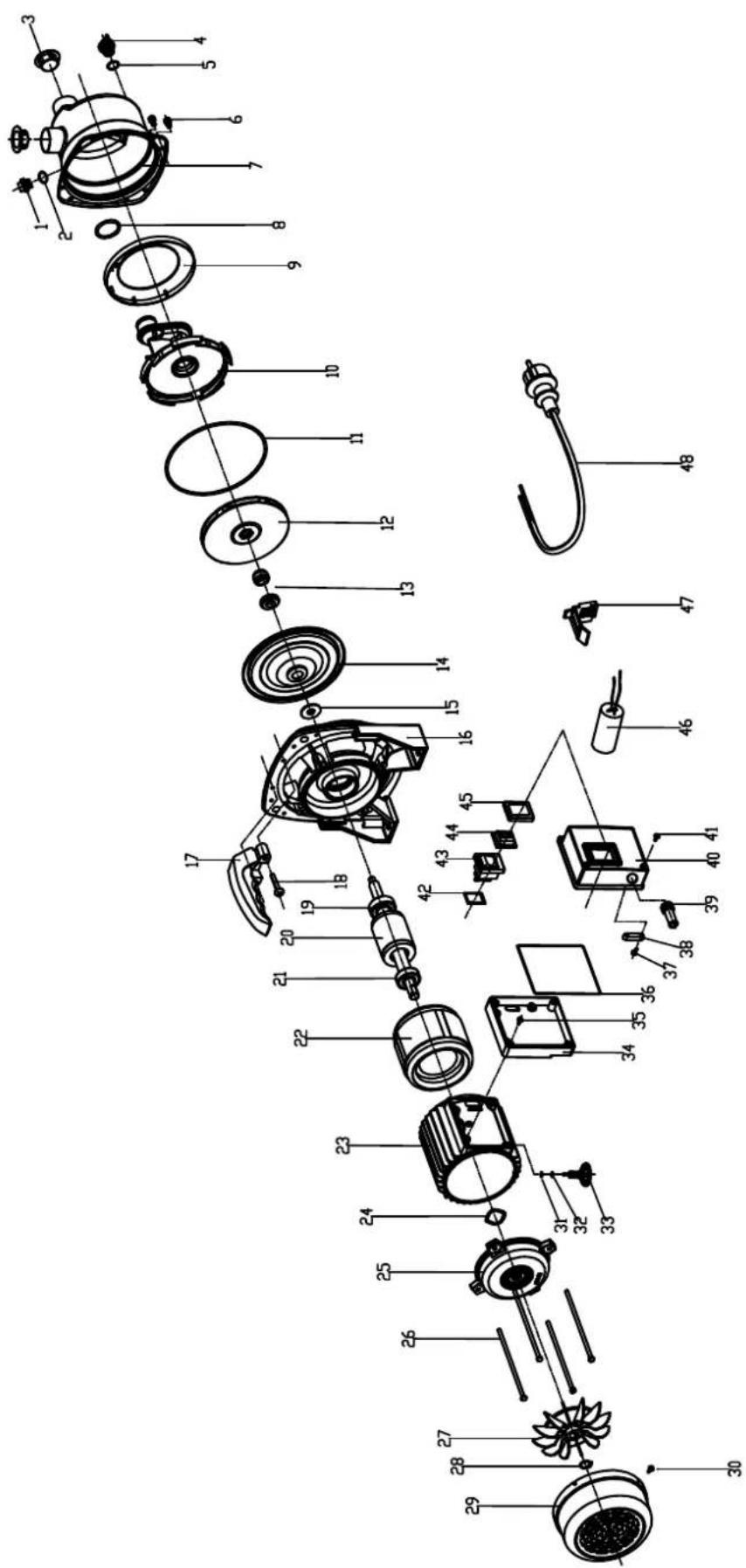

Aperçu et liste des pièces de rechange TGP 1000 E

No.	Part Name Quantity No.	Part Name Quantity
1	Bolt of Seal 3/8 2 25 Outer Hex Bolt 4
2	0 Ring 2 26 Fan Blade 1
3	Dustproof Cap 2 27 Spring Washer(Ø12) 1
4	Hex Socket Screw 8 28 Fan Cover 1
5	Flat Washer 8 29 Philips Screw		4
6	Pump Housing 1 30	Spring Washer			1
7	0 Ring 1 31 Flat Washer 6*12*1.0 S		1
8	Plastic Retaining Ring 1 32	Support Foot			1
9	Diffuser 1 33	Terminal Box	Holder		1
10	0 Ring 1 34 Philips Screw		4
11	Impeller 1 35	Square Washer			1
12	Mechanical Seal (MG13) 1 36	Self-tapping	Screw		2
13	Flange Plate 1 37	Power Cord	Clip		1
14	Rubber Ring 12 1 38	Power Cable	Jacket		1
15	Garden pump aluminium bracket 1 39	Terminal Box	Cover		1
16	4# Plastic Handle 1 40	Triangular groove	screw		4
17	Philips Screw 2 41	Square Seal	Washer		1
18	Bearing 1 42	Waterproof Switch			1
19	Rotor 1 43	Switch Cover			1
20	Bearing 1 44	Outer Frame of Switch			1
21	Stator 1 45	Capacitor			1
22	Motor Housing (105) 1 46	Capacitor Holder			1
23	Under Washer 1 47	Power Cord			1
24	Rear Cover 1

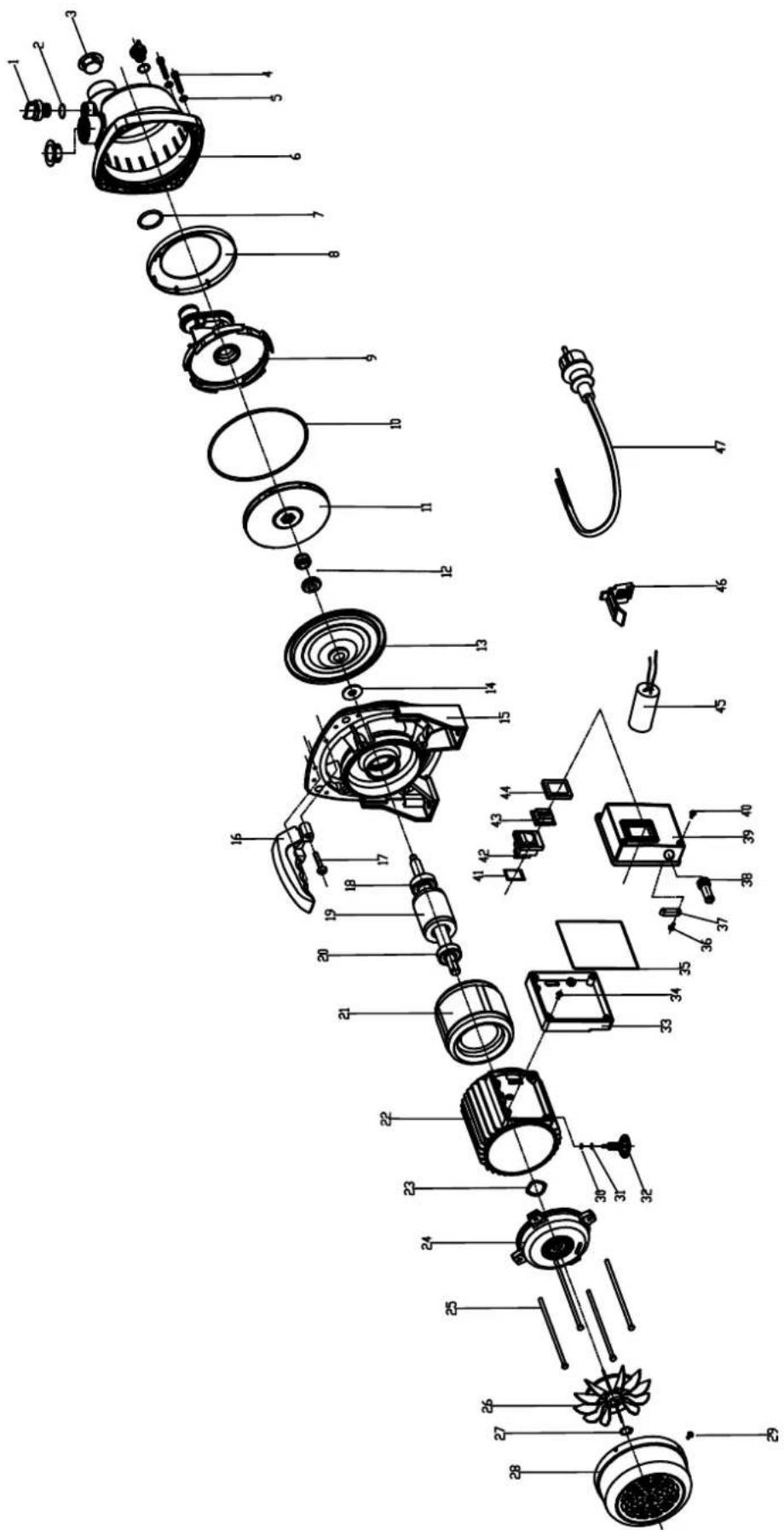

Aperçu et liste des pièces de rechange TGP 1000 ES

No.	Part Name	Quantity No.	Part Name Quantity
1	Bolt of Seal 1/4 2 25 Motor Rear Cover 1
2	0 Ring 2 26 Outer Hex Bolt 4
3	Dustproof Cap 2 27 Fan Blade 1
4	Bolt of Seal 1 28 Spring Washer 1
5	0 Ring 1 29 Fan Cover 1
6	Hex Socket Screw	8 30	Philips Screw		4
7	SS Pump Housing	1 31	Spring Washer 1
8	0 Ring 1 32 Flat Washer 6*12*1.0 S		1
9	Plastic Retaining Ring	1 33	Support Foot		1
10	Diffuser	1 34	Terminal Box Holder		1
11	0 Ring 1 35 Philips Screw		4
12	Impeller	1 36	Square Washer		1
13	Mechanical Seal	1 37	Self-tapping	Screw	2
14	Flange Plate	1 38	Power Cord	Clip		1
15	Thrower	1 39	Power Cable	Jacket		1
16	Aluminum holder	1 40	Terminal Box Cover			1
17	Plastic Handle	1 41	Triangular groove screw			4
18	Philips Screw	2 42	Square Seal	Washer		1
19	Bearing	1 43	Waterproof Switch			1
20	Rotor	1 44	Switch Cover			1
21	Bearing	1 45	Outer Frame of Switch			1
22	Stator	1 46	Capacitor			1
23	Motor Housing	1 47	Capacitor Holder			1
24	Under Washer	1 48	Power Cord			1

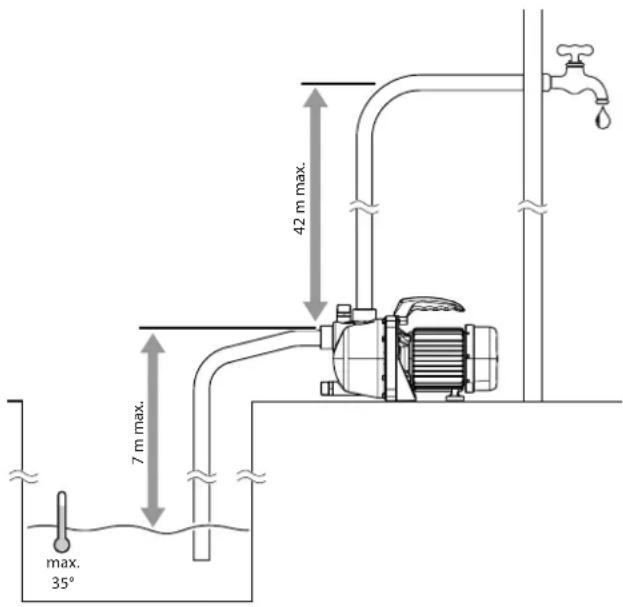

Représentation schématique

TGP 1000 E

TGP 1000 ES

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Valable uniquement en France

NOTICE À DÉPOSER DANS LE BAC DE TRI

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit :

TGP 1000 E

TGP 1000 ES

Type :

pompe de jardin

À partir de l'année modèle : 2023

Normes harmonisées appliquées :

EN 60335-1:2012/A15:2021 EN IEC 60335-2-41:2021/A11:2021

Normes et spécifications techniques nationales appliquées :

EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A1:2019 EN 61000-3-3:2013/A2:2021 EN 62233:2008

Fabricant et nom du responsable des documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Téléphone : [phone]

E-mail : [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 30.11.2023

Joachim Ludwig, gérant

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
