PTNS 103 6V - Agrafeuse électrique TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse électrique sans fil
Modèle	PTNS 10-3,6V (PTNS 103 6V)
Marque	Trotec
Tension nominale	3,6 V
Type de batterie	Li-ion intégrée, 1,5 Ah, 5,4 Wh
Chargeur	PTNS 10-3,6V AC, entrée 100-240 V, sortie 5 V / 600 mA
Temps de charge	Environ 3 heures
Capacité du chargeur	100 agrafes type 53 ou 50 clous type 47
Types d'agrafes	Type 53, longueur 4-10 mm, largeur 11,4 mm
Types de clous	Type 47, longueur 10 mm, largeur 1,8 mm
Cadence de frappe	30 coups par minute
Poids	0,7 kg
Niveau de pression sonore	80 dB(A)
Niveau de puissance sonore	91 dB(A)
Valeur d'émission vibratoire	11,6 m/s²
Matériaux agrafables	Carton, cuir, matériaux isolants, textiles, films plastique sur fond tendre (bois tendre ou similaire)
Fonctions principales	Agrafage et clouage sans fil, indicateur de charge batterie et de remplissage chargeur, verrouillage de gâchette de sécurité
Sécurité	Protection contre les chocs électriques (classe II), arrêt d'urgence, consignes de sécurité pour agrafeuses
Entretien et nettoyage	Nettoyer avec chiffon humide doux, pas de lubrification, pas de nettoyants agressifs
Contenu de la livraison	1 pistolet agrafeur, 1000 agrafes 6 mm, 1000 agrafes 8 mm, 500 clous 10 mm, 1 chargeur rapide, 1 mode d'emploi
Réparabilité	Réparation par professionnel qualifié uniquement, pièces de rechange d'origine
Garantie et conformité	Déclaration de conformité CE, normes EN 60745, EN 55014

FOIRE AUX QUESTIONS - PTNS 103 6V TROTEC

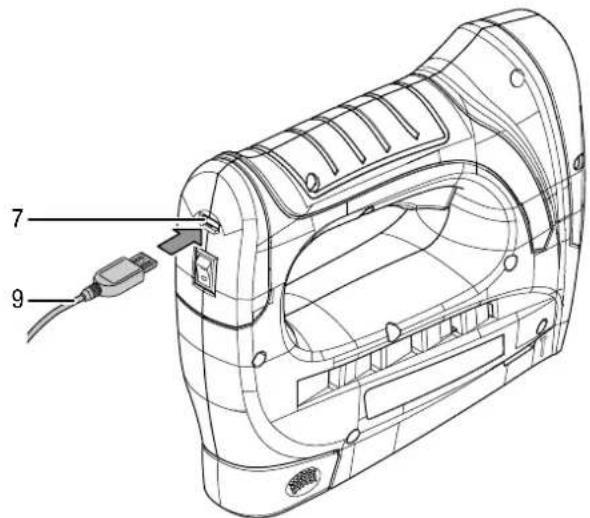

Comment charger la batterie de l'agrafeuse Trotec PTNS 103 6V ?

Éteignez l'appareil, branchez le chargeur sur la prise micro-USB et sur une prise secteur. L'affichage devient rouge pendant la charge (environ 3h) et vert quand elle est terminée. Débranchez ensuite le chargeur.

Quels types d'agrafes et de clous puis-je utiliser ?

Utilisez des agrafes type 53 (longueur 4-10 mm, largeur 11,4 mm) ou des clous type 47 (longueur 10 mm, largeur 1,8 mm). Les clous se placent uniquement sur le côté gauche du chargeur.

Que faire si l'appareil ne démarre pas ?

Vérifiez la charge de la batterie : si l'affichage est rouge, rechargez-la. Assurez-vous que le chargeur n'est pas branché (l'appareil ne fonctionne pas quand il est en charge). Nettoyez les contacts si nécessaire.

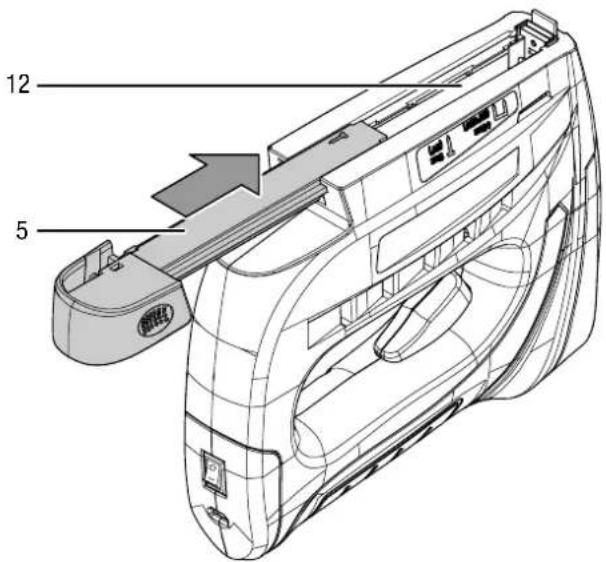

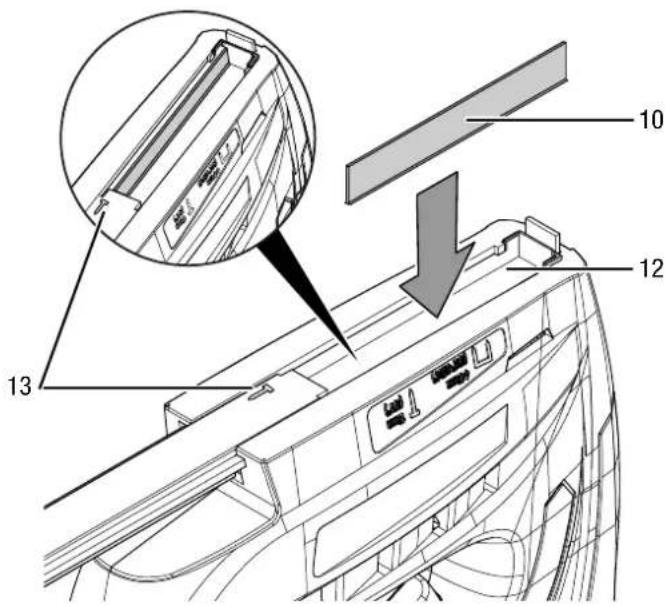

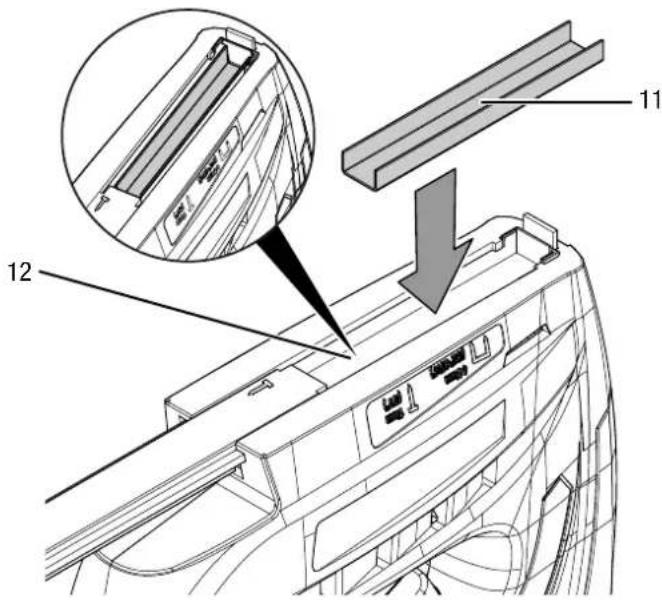

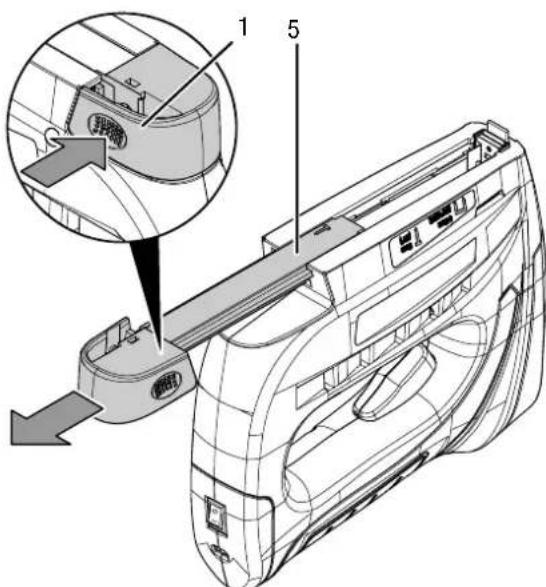

Comment remplir le chargeur d'agrafes ?

Éteignez l'appareil et débranchez le chargeur. Appuyez sur le déverrouillage, retirez le poussoir, placez les agrafes pointes vers le haut (ou les clous tête vers le bas côté gauche), puis repoussez le poussoir jusqu'au clic.

Que faire si une agrafe se bloque dans l'appareil ?

Éteignez l'appareil et retirez la batterie si possible (ici batterie intégrée, donc assurez-vous qu'il est éteint). Appuyez sur le déverrouillage du chargeur pour retirer l'agrafe coincée. Ne tenez pas par la gâchette.

Quels équipements de protection porter ?

Portez des lunettes de protection, un casque antibruit et des gants de protection pour éviter les blessures dues aux projections et au bruit.

Comment nettoyer l'agrafeuse ?

Nettoyez l'appareil avec un chiffon humide doux et non pelucheux. N'utilisez pas de solvants ou de nettoyants abrasifs. Séchez-le soigneusement. Ne plongez jamais l'appareil dans l'eau.

L'appareil chauffe-t-il normalement ?

Oui, une légère chaleur est normale pendant la charge ou l'utilisation. Si l'appareil devient très chaud, vérifiez que les fentes d'aération ne sont pas obstruées et laissez-le refroidir au moins 10 minutes avant de réutiliser.

Puis-je utiliser l'agrafeuse sur des matériaux durs comme le métal ?

Non, l'appareil est conçu pour des matériaux tendres comme le bois tendre, le carton, le cuir, les tissus. Ne l'utilisez pas sur du métal, de la pierre ou du verre.

Comment éliminer l'agrafeuse en fin de vie ?

Ne la jetez pas aux ordures ménagères. Rapportez-la à un point de collecte pour appareils électriques et électroniques. La batterie Li-ion doit être recyclée séparément conformément à la directive 2006/66/CE.

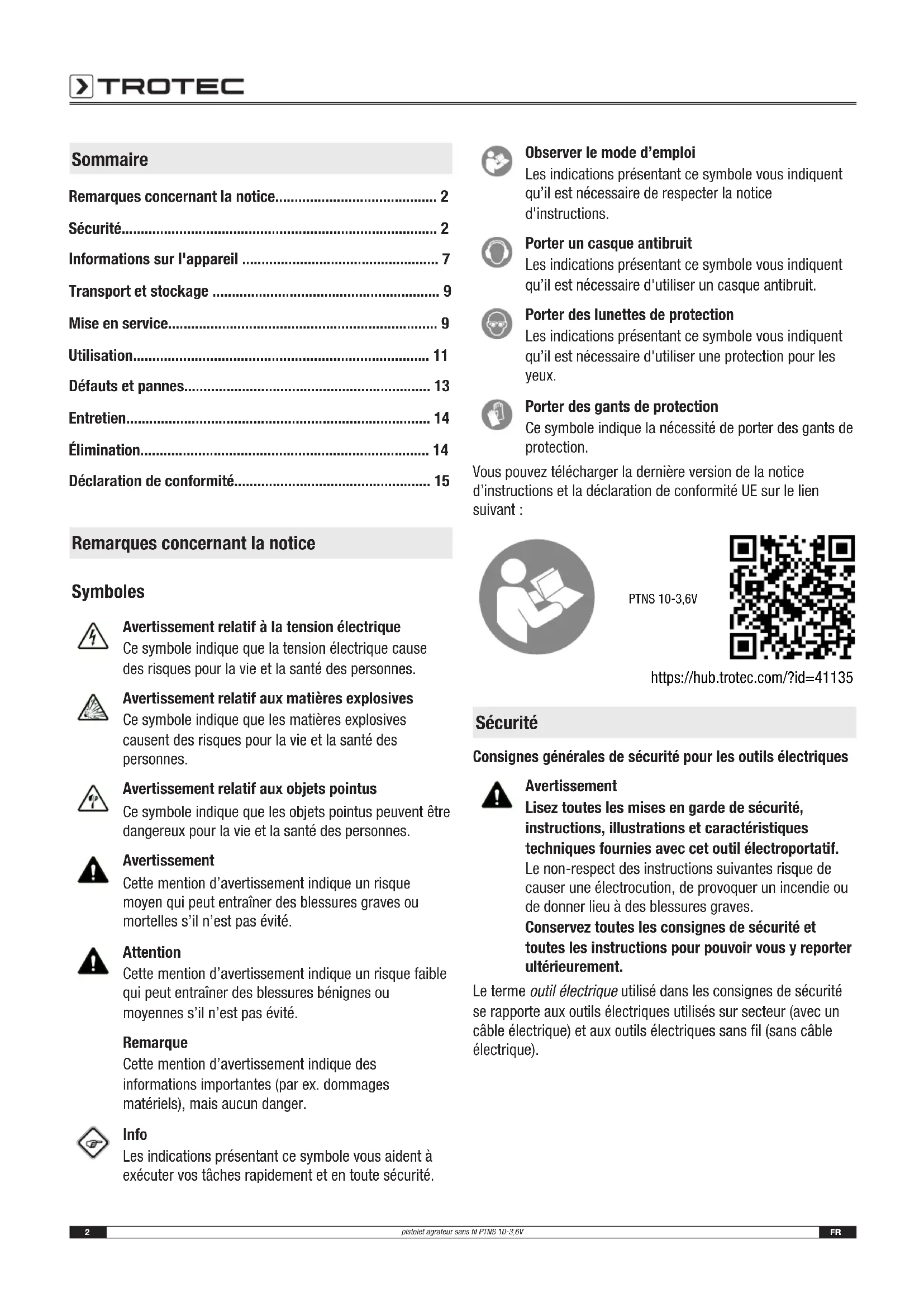

MODE D'EMPLOI PTNS 103 6V TROTEC

Informations sur I'appareil 7

Transport et stockage 9

Mise en service. 9

Utilisation. 11

Défauts et pannes 13

Entretien. 14

Élimination. 14

Déclaration de conformité 15

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement relatif aux objets pointus

Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Voussupouvete tellecharger la derniere version de la notice d'instructions et la déclaration de conformite UE sur le lien suivant:

PTNS 10-3,6V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils -Securite de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmelés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche de la prise de courant et/ou retirez la batterie amovable avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causer un incendie, une Explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprendtent les dangers liés à cette utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.

• Ne chargez au moyen du chargeur « PTNS 10-3,6V AC » que la batterie Li-ion installée de façon permanente dans le pistolet agrafeur sans fil d'une capacité de 1,5 Ah (1 cellule). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV/agree.

Consignes de sécurité pour les agrafeuses

• Considérez toujours que l'outil électrique contient des agrafes ou des clous. La manipulation inconsiderée de l'agrafeuse peut provoquer des blessures en projetant des agrafes ou des clous par surprise.
• Ne visez pas sur vous-même ou sur d'autres personnes à proximate avec l'outil électrique. Un déclenchement inopiné peut éjecter une agrafe ou un clou, ce qui peut cause des blessures.
• N'actionnez pas l'outil électrique avant qu'il soit bien posé sur la piece. Si l'outil électrique n'entre pas en contact avec la piece, l'agrafe ou le clou peut rebondir de l'endroit à fixer.
• Séparez l'outil électrique du raccordement secteur ou de la batterie si une agrafe ou un clou y est bloqué. Si l'agrafeuse est branchée, il est possible qu'elle soit actionnée pendant le retrait d'une agrafe ou d'un clou bloqué.
• Soyez prudents lors du retrait d'une agrafe ou d'un clou bloqué. Le système peut être tendu et projeter violemment l'agrafe ou le clou pendant que vous essayez d'éliminer le blocage.

• N'utilisez pas cette agrafeuse pour la fixation de cables electriques. Elle n'est pas conçue pour l'installation de cables electriques, elle peut endommager l'isolement des cordons electriques et provoquer ainsi une électrocution ou un incendie.

• Utilisez un détector adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Tout contact avec une conduite électricque peut provoquer un incendie ou une electrocution. Tout dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou causer une electrocution.

• N'utilisez jamais l'outil electroportatif si vous remarquez des defaults sur la prise ou sur le cordon secteur du chargeur rapide.

Un cable électrique défectieux doit être remplaced par le fabricant, le service après-vente ou un electricien spécialisé.

Les cables électriques défectueux représentent un sérieux danger pour la santé.

Fixez et sécurise la pièce au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la pièce à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

Utilisation conforme

Utilisez le PTNS 10-3,6V uniquement pour agrfer le carton, le cuir, les matieres aux isolants, les tissus en textile et en fibres naturelles, les films plastique et les matieres aux similaires sur un fond tendre, par ex. le bois tendre ou des matieres aux similaires au bois, en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil electroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

Le PTNS 10-3,6V n'est pas concu pour l'agrafage de matériaux durs, par exemple le métal, la pierre, le verre ou les matières plastique dures.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le present appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus I'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation du chargeur de la prise secteur avant tout type d'intervention sur l'appareil!
Débranche le cordon d'alimentation de la prise mural en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquée par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion!

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. Débranche le chargeur de la prise électrique en tirant sur la fiche secteur.
3. Ne remettez pas l'appareil en marche s'il est defectueux.

Informations sur l'appareil

Description de l'appareil

L'appareil PTNS 10-3,6V est un pistolet agrafeur sans fil pour agrafer les matériaux d'isolation et de decoration.

Vous pouvez agrafer ou clouer du carton du cuir, des fibres textiles ou naturelles et des matériaux similaires en bois tendre ou en matériaux similaires au bois.

La cadence de repetition de 30 coups par minute est possible.

L'appareil est équipé d'un affichage de niveau du chargeur pour contrôle la réserve d'agrafes ou de clous. Le chargeur a une capacité de 100 agrafes type 53 ou de 50 clous type 47.

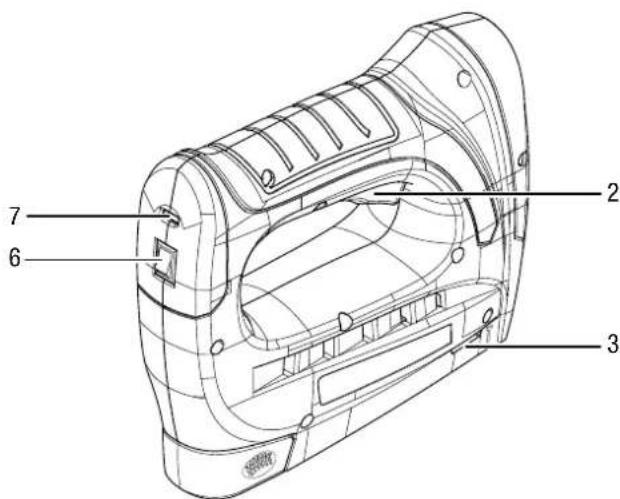

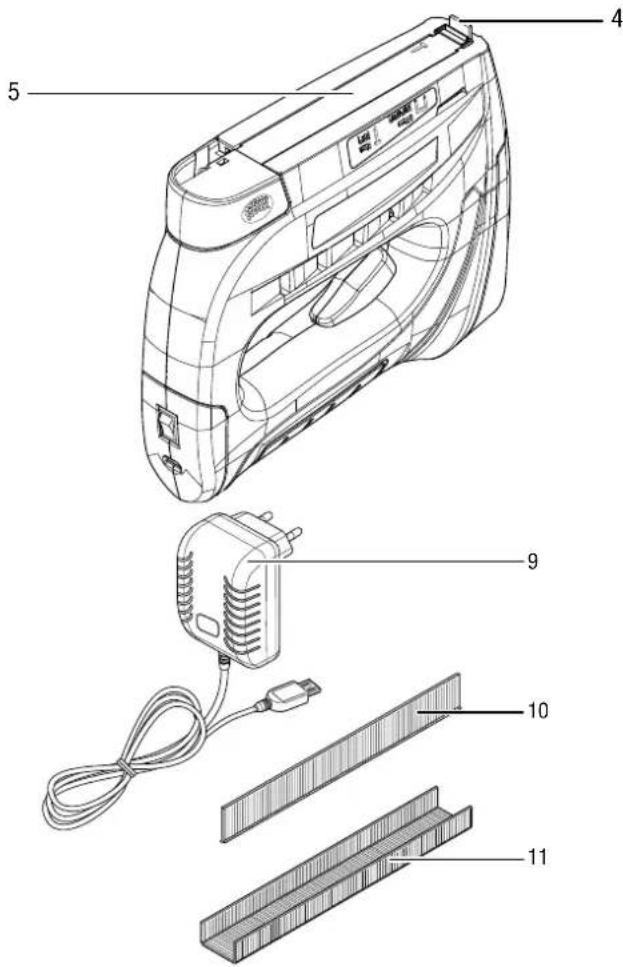

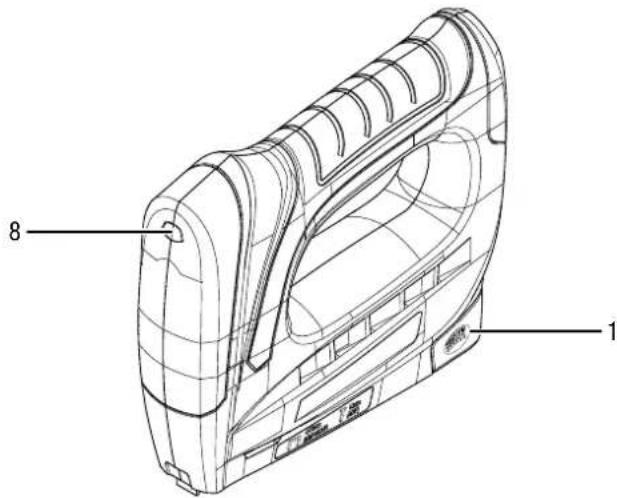

RepresentatiedeI'appareil

N° Désignation

1 Déverrouillage du chargeur

2 Gâchette

3 Indicateur de replissage du chargeur

4 Nez d'agrafage / Éjecteur d'agrafes

5 Poussoir de chargeur

6 Interrupteur marche/arrêt

7 Prise de charge micro-USB

8 Affichage de la charge de la batterie

9 Chargeur

10 Clous

11 Agrafes

Furniture

• 1 PTNS 10-3,6V
  1000 agrafes, type 53, longueur: 6mm largeur: 11.4 mm
  1000 agrafes, type 53, longueur: 8mm largeur: 11,4 mm
• 500 clous, type 47, longueur: 10mm , largeur: 1,8mm
  1 chargeur rapide
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PTNS 10-3,6 V
Tension nominale 3,6 V	---
Fréquence de frappe 30 min	-1
Éléments de fixation agrafe
Type	53
Longueur	4 - 10 mm
Largeur	11,4 mm
Épaisseur	0,74 mm
Éléments de fixation clou
Type	47
Longueur	10 mm
Largeur	1,8 mm
Contenance maximale du chargeur	100 agrafes, 50 clous
Poids 0,7 kg
Batterie (intégrée)
Type Li-ion
Tension nominale 3,6 V	---
Capacité nominale 1,5 Ah
Nombre de cellules 1
Capacité 5,4 Wh
Chargeur PTNS 10-3,6V AC
Tension nominale entrée 100 - 240 V / 50 - 60 Hz
Courant nominal entrée 0,2 A
Tension nominale sortie 5 V	---
Courant de charge sortie 600 mA
Durée de charge 3 h
Classe de protection	II (double isolation) / ☑
Informations relatives aux vibrations selon EN 60745
Valeur d'émission vibratoire \( a_h \)	11,6 m/s2
Incertitude K	1,5 m/s2
Niveau sonores selon EN 60745
Niveau de pression sonore \( L_{pA} \)	80 dB(A)
Puisance sonore \( L_{WA} \)	91 dB(A)
Incertitude K	3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Le niveau de vibrations indiqued dans cette notice a eté mesuré selon un procédé de mesure normé dans EN 60745 et peut être utilisé pour comparer les apparciels. Il est possible d'utiliser également la valeur d'émission de vibrations indiquée pour une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Le niveau de vibrations change selon l'utilisation de l'outil électrique et peut donc différer dans certains cas des valeurs individues dans cette notice. L'exposition aux vibrations pourrait être sous-estimée lorsque l'objet électrique est utilisé régulièrement de cette manière. Pour une estimation précise de l'exposition aux vibrations pendant une certaine période de travail, il faut aussi prendre en compte les périodes ou l'appareil est étant et les périodes où il fonctionne mais n'est pas effectivement utilisé. Cela peut réduire sensiblement l'exposition aux vibrations pendant la durée totale de travail.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepose de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.
  -Veuillez égarlement respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45 °C
• dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez l'appareil de l'emballage, de même que les accessoires.

Avertissement relat à la tension électriche

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité de la fourniture et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charger la batterie

Attention

Pendant la recharge de l'accumulateur, il est possible que la poignéeCHAFFE un peu, ceci est toute fois normal.

Remarque

L'accumulateur peut etre endommag en cas d'utilisation incorrecte.

Ne chargez jamais l'accumulateur à des températures ambientes inférieures à 10^ ou supérieures à 40^ .

La batterie est partiellement chargée lors de la livraison afin d'eviter une dépréciation causée par une décharge profonde.

Il est nécessaire de recharger la batterie avant la première mise en service et lorsque la puissance est faible (l'affichage de capacité de la batterie (8) s'éclaire en rouge). À cette fin, procédez de la manière suivante :

L'appareil est eteint.

1. Insérez la prise de chargeur (9) dans la prise de charge micro-USB (7) de l'appareil.
2. Insérez la fiche du chargeur (9) dans une prise secteur conformément sécurisée.

L'affichage de capacité de la batterie s'allume en rouge.
Le temps de charge se monte à 3 heures environ.

1. Attendez jusqu'à ce que l'affichage de capacité de la batterie vert s'allume.
   La batterie est complètement chargée.
2. Retirez la fiche d'alimentation du chargeur (9).
3. Tirez la prise de chargeur (9) de la prise de charge micro-USB (7) de l'appareil.
   Il est possible que l'appareil et le chargeur chauffent pendant le processus de charge.

Info

L'appareil ne peut pas démarrer si le chargeur est branché. Il est possible d'actionner la gachette, mais le moteur ne démarre pas.

Test de I'etat de charge de la batterie

L'affichage de capacité de la batterie indique l'état de charge de la manière suivante :

Couleur LED Signification

Vert La batterie est complètement chargée.

Rouge La batterie est rechargée.

Remplissage du chargeur

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation du chargeur de la prise secteur avant tout type d'intervention sur l'appareil! Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement

Assurez-vous que la batterie a bien ete enlevee de I'appareil.

Ne tenez pas l'appareil par la gachette si celui-ci est bloqué par une agrafe ou par un clou.

La gachette peut etre activee par megarde pendant le retrait d'une agrafe ou d'un clou bloque.

Porter des lunettes de protection

Portez toujours des lunettes de protection déquates lorsque vous travailliez avec l'appareil.

Info

L'indicateur de replissage du chargeur vous permet de reconnaître si le chargeur contient encore des agrafes ou des clous.

Info

Ne forcez jamais pendant l'ouverture, la fermeture ou le replissage du chargeur.

L'appareil est eteint. L'interrupteur marche/arrêt (6) se trouve en position 0.

1. Tourner l'appareil avec le dessous contre le haut.
2. Pressez le déverrouillage du chargeur (1) et sortez le pouvoir du chargeur (5) vers l'arrête.

1. Placez les agrafes (11) avec les pointes vers le haut dans le chargeur 12.

1. Vous pouvez également replir le chargeur (12) de clous (10) du côte gauche. Observe la marque (13) sur le côte gauche du pouvoir du chargeur qui indique la rainure de guidage des clous. Placez les clous avec la tete vers le bas dans le chargeur.

Remarque

Les clous peuvent seulement être posés sur le côte gauche du chargeur, comme illustré.

1. Repoussez le pouvoir de chargeur (5) sur le chargeur (12) jusqu'à ce qu'il s'enclenché.

Utilisation

Astuces et indications pour la manipulation du pistolet agrafeur

Avertissement relatif aux objets pointus

Les agrafes et les clous sont pointus. Les manipulations imprudentes peuvent cause des blessures!

Généralités.

• Placez toujours l'appareil à angle droit et de manière stable sur la pierce. Sinon l'agrafe ou le clou risque d'être dévié(e) vers le côte.
• Sur les pieces en matériel tendre, posez l'appareil avec prudence. Dans le cas contraire, vous pourriez endommager la piece.
• Observe les tailles des clous et des agrafes conformément aux données techniques.
• L'indicateur de remplissage du chargeur vous permet de reconnaître si le chargeur contient encore des agrafes ou des clous.
• Ne tenez pas l'appareil par la gachette si celui-ci est bloqué par une agrafe ou par un clou. La gachette peut être activée par mégarde pendant le retrait d'une agrafe ou d'un clou bloqué.
• Le verrouillage de la gachette est coupled avec le nez d'agrafage mobile. Ainsi, un déclenchement imprévu de tir est empêché lorsque vous appuyez sur la gachette par inadvertance.

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec I'appareil.

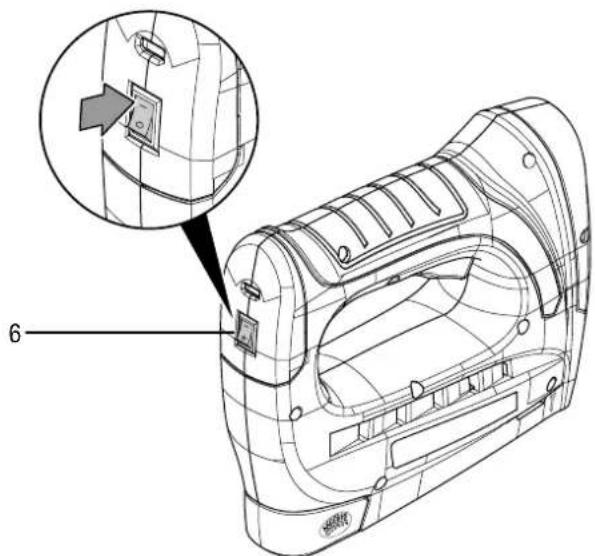

1. Placez l'interrupteur marche/arrêt (6) sur la position I afin demettre l'appareil en marche.

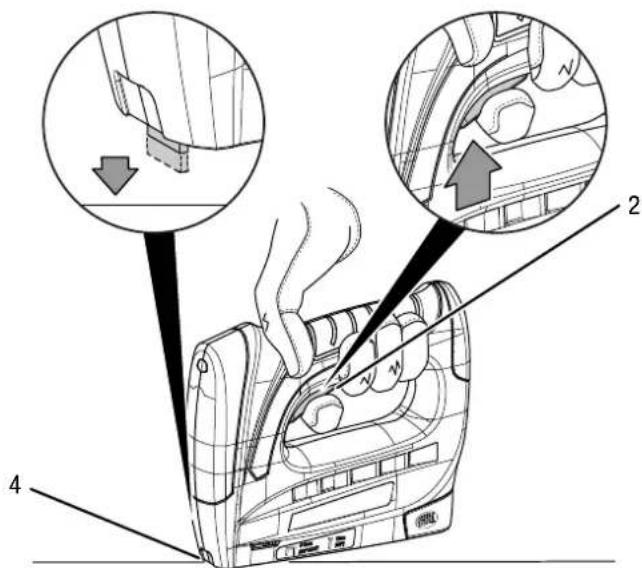

1. Appuyez le nez d'agrafage (4) à l'endetroit de la piece que vous aimeriez agrafer. Le nez d'agrafage doit pénétrer de quelques millimétres.
2. Appuyez sur la gachette (2).

L'agrafe ou le clou penetre dans la piece.

1. Lâchéz la gâchette après la pénétration complète de l'agrafe ou du clou et séparez le nez d'agrafage de lapiece.

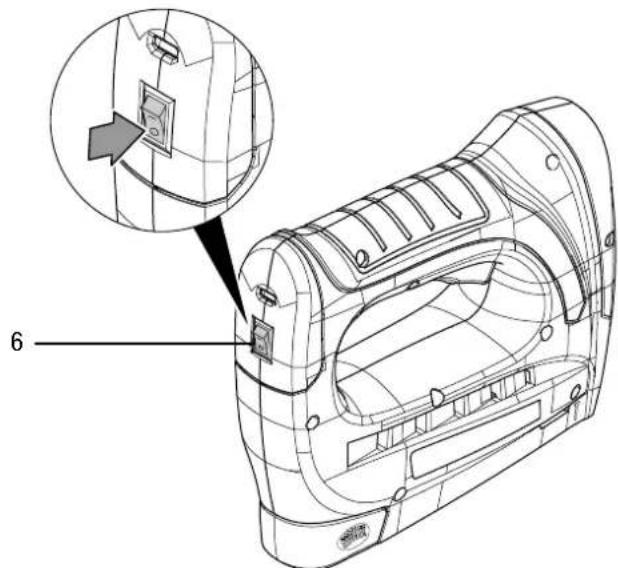

2. Placez l'interrupteur marche/arrêt (6) sur la position 0 afin d'arrêter l'appareil.

Mise hors service

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un defaulted ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Verifiez si le chargeur et la prise du chargeur sont encrassés. Le cas échéant, nettoyez-les.
• Verifiez le branchement du chargeur. L'appareil ne démarre pas si le chargeur est branché.

Info

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

L'accumulateur ne se charge pas :

• Vérifiez si l'appareil est raccordé correctement au chargeur et si le chargeur est branché au réseau d'électricité.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Verifiez la protection du réseau.
• Verifiez les détiérations eventuelles du chargeur. N'utilise pas de chargeur endommagé. Contactez le service après-vente de Trotec.
• Verifiez l'encrassement eventuel du connecteur du chargeur. Le cas échéant, nettoyez-le.
• L'accumulateur peut être défectueux. Contactez le service après-vente de Trotec.

Une agrafe ou un clou bloque l'appareil :

Avertissement

Assurez-vous que la batterie a bien ete enlevee de I'appareil.

Ne tenez pas l'appareil par la gachette si celui-ci est bloqué par une agrafe ou par un clou.

La gachette peut etre activee par megarde pendant le retrait d'une agrafe ou d'un clou bloque.

• Pressez le déverrouillage du chargeur et retirez l'agrafe ou le clou.

Aucune agrafe ou aucun clou ne sort de l'appareil :

• Verifiez que les clous ont bien eté mis en place en tenant compte du marquage(13).
• Observez l'indicateur de remplissage du chargeur (3). Le cas échéant, remplissez le chargeur avec des agrafes ou des clous.

Les agrafes ou les clous ne traversent pas suffisamment le matériel / s'enforcent trop dans le matériel :

• Vérifiez le bouton de réglage de la force de frappe et désisissez le cas échéant un niveau plus élevé ou moins élevé pour la force de frappe.

L'appareil devient brulant :

• Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.

Info

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation du chargeur avec des mains humides ou mouillées.

• Éteignez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez l'appareil refroidir complètement.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du boitier doit être réalisé par une entreprise spécialisée homologuee ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifié après le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détention de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barrée, apposé en apparéil électrique ou électronique, signifie que celui-ci peut pas été eliminé avec les ordures menagères. Des points collecte Gratisits pour les apparéils électriques ou roniques usages sont à votre disposition à proximate de vous. Les autorités de votre ville ou de votre commune ont vous en fournir les adresses. Pour de nombreux pays JE, vous trouvrez sur la page Internet http://hub.trotec.com/?id=45090 des informations sur d'autresabilités de prise en charge. Sinon, adressez-vous à une prise homologue dans votre pays pour le recyclage et mation des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-lon

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PTNS 10-3,6V

Type : pistolagraeur sans fil

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017/A11:2020
EN 60745-1:2009/A11:2010
EN 60745-2-16:2010

Normes et specifications techniques nationales

appliquées :

EN 55014-2:2015
EN 61000-3-3:2013/A1:2019
EN IEC 61000-3-2:2019

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 13.09.2021
