PTNS 1020V - Agrafeuse électrique TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse électrique sans fil
Marque	Trotec
Modèle	PTNS 1020V
Tension nominale	20 V
Fréquence de frappe	30 min⁻¹
Éléments de fixation – Agrafes (type 55)	Longueur : 15-25 mm, largeur : 6 mm, épaisseur : 1,2 mm
Éléments de fixation – Clous (type 47)	Longueur : 15, 20, 25, 32 mm, largeur : 0,8 mm
Capacité du chargeur	100 agrafes ou 50 clous
Poids	2,5 kg
Batterie	Li-ion 20 V, 2 Ah, 5 cellules, 40 Wh
Chargeur rapide	Multiflex 20 – 2.0 AC, entrée 230-240 V / 50 Hz, sortie 21,5 V / 2,4 A, temps de charge 1 h
Niveau de pression sonore LpA	85 dB(A)
Niveau de puissance sonore LWA	96 dB(A)
Valeur d’émission vibratoire ah	2,4 m/s², incertitude K = 1,5 m/s²
Matériaux compatibles	Carton, cuir, isolants, textiles, films plastique sur fond tendre (bois tendre)
Réglage de force de frappe	6 niveaux (1 = faible, 6 = fort)

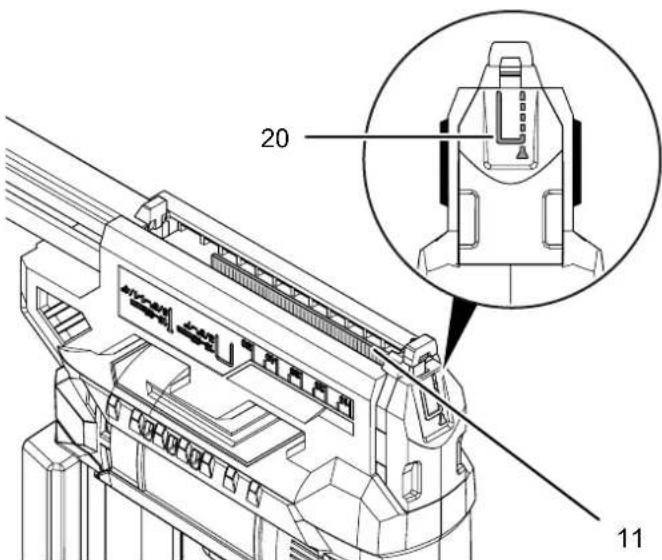

Indicateur de remplissage	Oui, sur le chargeur
Lampe de travail LED	Intégrée
Sécurité	Double gâchette de sécurité (nez mobile + gâchette), arrêt d’urgence par retrait batterie
Équipement de protection recommandé	Lunettes de protection, protection auditive, gants de protection
Entretien	Nettoyage avec chiffon humide doux, ne pas utiliser de solvants, maintenir les contacts propres
Stockage	Dans la mallette de transport, au sec, à l’abri du gel et de la chaleur (< 45 °C), batterie partiellement chargée
Contenu de la livraison	1 agrafeuse, 1 batterie, 1 chargeur, 500 agrafes type 55 (20 mm), 500 clous type 47 (20 mm), 1 mallette, 1 manuel

FOIRE AUX QUESTIONS - PTNS 1020V TROTEC

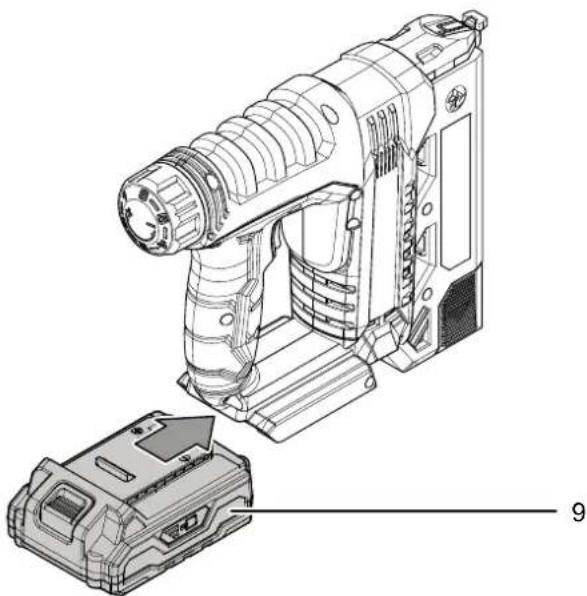

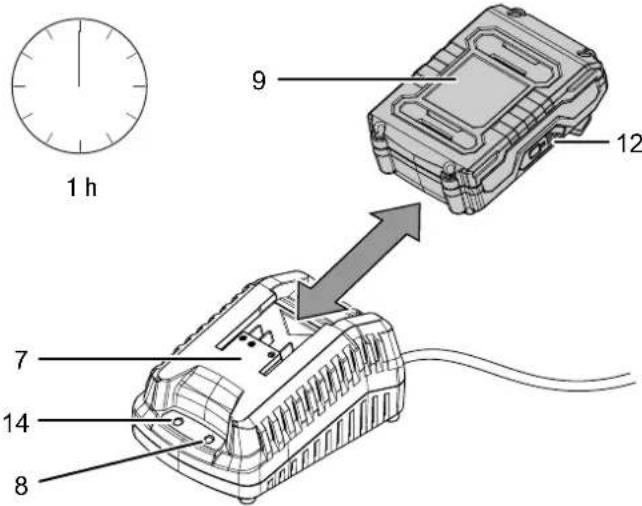

Comment charger la batterie de l'agrafeuse PTNS 1020V ?

Poussez la batterie sur le chargeur rapide jusqu'au clic. Branchez le chargeur sur une prise secteur. La LED rouge s'allume. La charge dure environ 1 heure. Lorsque la LED verte s'allume, la batterie est pleine. Débranchez le chargeur et retirez la batterie.

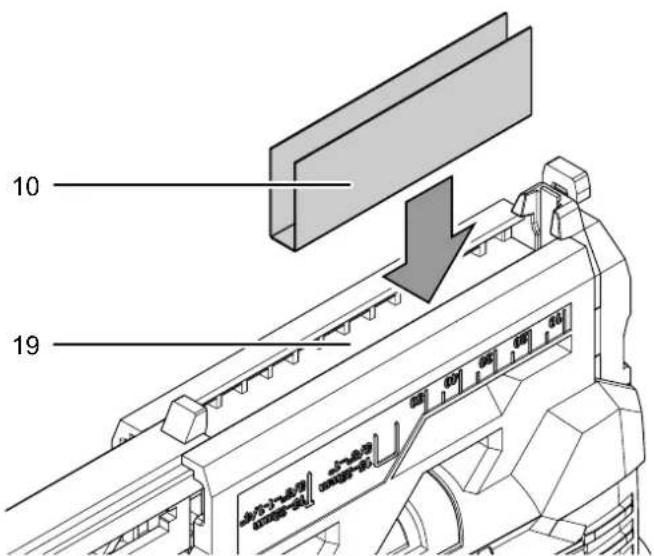

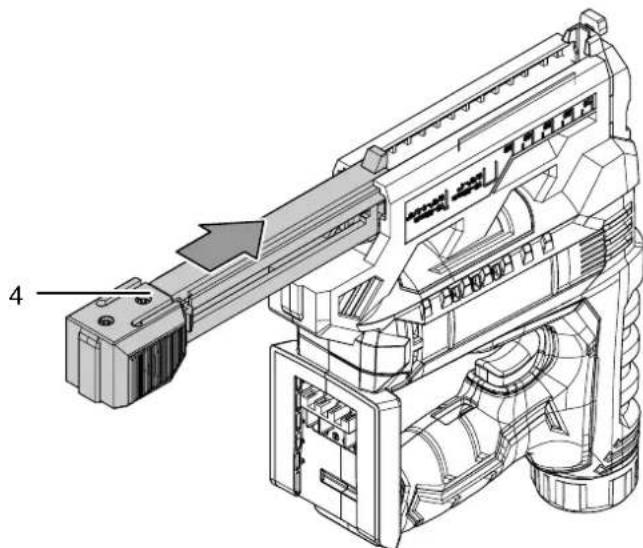

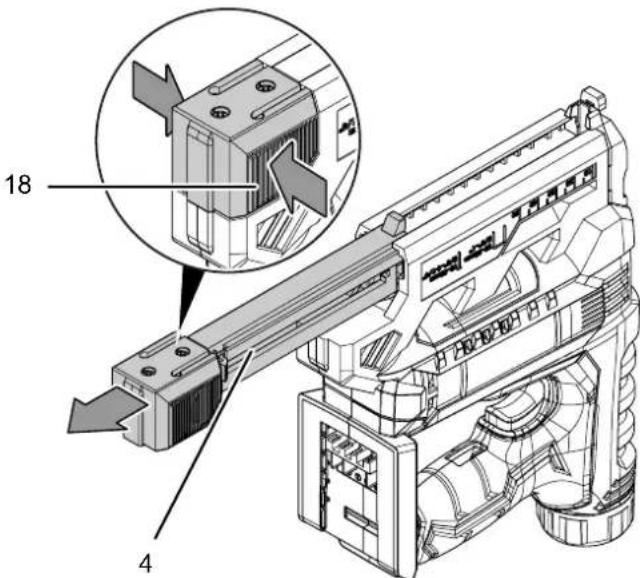

Comment insérer des agrafes ou des clous dans le chargeur ?

Retirez d'abord la batterie de l'appareil. Tournez l'appareil dessus dessous. Appuyez sur le déverrouillage du chargeur et sortez le poussoir vers l'arrière. Placez les agrafes pointes vers le haut ou les clous tête vers le bas (suivez le marquage). Repoussez le poussoir jusqu'à l'enclenchement.

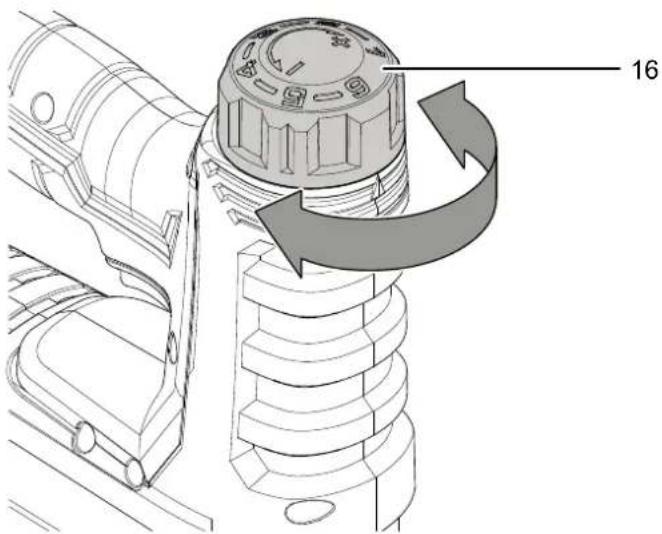

Comment régler la force de frappe ?

Utilisez le bouton de réglage (16) situé sur l'appareil. Il propose 6 niveaux : 1 pour une force minimale, 6 pour une force maximale. Commencez par un niveau faible sur un matériau d'essai pour éviter d'enfoncer trop profondément l'agrafe ou le clou.

Que faire si une agrafe ou un clou se bloque dans l'appareil ?

Retirez immédiatement la batterie de l'appareil. N'actionnez pas la gâchette. Ouvrez le déverrouillage du chargeur et retirez manuellement l'agrafe ou le clou bloqué. Portez des lunettes de protection lors de cette opération.

Quels matériaux puis-je agrafer avec le PTNS 1020V ?

L'appareil est conçu pour agrafer du carton, du cuir, des matériaux isolants, des tissus en textile et fibres naturelles, des films plastique sur un fond tendre comme du bois tendre ou des matériaux similaires. Ne pas utiliser sur du métal, de la pierre, du verre ou des plastiques durs.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, une protection auditive et des gants. Ne pointez jamais l'agrafeuse vers vous ou autrui. Assurez-vous que la zone de travail est propre et bien éclairée. Ne pas utiliser en atmosphère explosive. Débranchez la batterie avant toute maintenance.

Quel est le niveau sonore de l'agrafeuse ?

Le niveau de pression sonore est de 85 dB(A) et le niveau de puissance sonore de 96 dB(A). Il est recommandé de porter une protection auditive pendant l'utilisation.

Quel est le poids de l'agrafeuse PTNS 1020V ?

L'appareil pèse 2,5 kg (batterie incluse).

Comment entretenir l'agrafeuse ?

Nettoyez l'appareil avant et après chaque utilisation avec un chiffon humide doux et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs. Gardez les contacts de la batterie et du chargeur propres. Les fentes d'aération doivent être dégagées pour éviter la surchauffe.

Comment stocker l'agrafeuse et la batterie ?

Rangez l'appareil dans la mallette de transport fournie, dans un endroit sec, à l'abri du gel et de la chaleur (température inférieure à 45 °C). La batterie ne doit pas être stockée complètement déchargée pour éviter une décharge profonde. Retirez la batterie de l'appareil pour le stockage.

MODE D'EMPLOI PTNS 1020V TROTEC

Informations sur I'appareil 8

Transport et stockage 10

Mise en service. 10

Utilisation. 14

Défauts et pannes 15

Entretien 16

Élimination 17

Déclaration de conformité 17

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement relatif aux objets pointus

Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'ajretissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Voussoupiezélecharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant:

PTNS 10-20V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de quelque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmelés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'une rallonge adaptée à l'utilisation extérieur réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidéraptantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affutéz et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisée, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causeur un incendie, une Explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une explosion.
• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction déquate relative à une'utilisation sure de l'appareil et qu'ils comprendtent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.

• Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent etre réalisées que par le fabricant ou un atelier SAV agreé.

Consignes de sécurité pour les agrafeuses

• Considérez toujours que l'outil électrique contient des agrafes ou des clous. La manipulation inconsiderée de l'agrafeuse peut provoquer des blessures en projetant des agrafes ou des clous par surprise.
• Ne visez pas sur vous-même ou sur d'autres personnes à proximé avec l'outil électrique. Un déclenchement inopiné peut éjecter une agrafe ou un clou, ce qui peut cause des blessures.
• N'actionnez pas l'outil électrique avant qu'il soit bien posé sur la piece. Si l'outil électrique n'entre pas en contact avec la piece, l'agrafe ou le clou peut rebondir de l'endroit à fixer.
• Séparez l'outil électrique du raccordement secteur ou de la batterie si une agrafe ou un clou y est bloqué. Si l'agrafeuse est branchée, il est possible qu'elle soit actionnée pendant le retrait d'une agrafe ou d'un clou bloqué.
• Soyez prudents lors du retrait d'une agrafe ou d'un clou bloque. Le système peut être tendu et projeter violemment l'agrafe ou le clou pendant que vous essayez d'éliminer le blocage.

• N'utilisez pas cette agrafeuse pour la fixation de cables electriques. Elle n'est pas conscience pour l'installation de cables electriques, elle peut endommager l'isolement des cordons electriques et provoquer ainsi une électrocution ou un incendie.

• Utilisez un détector adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Tout contact avec une conduite électricque peut provoquer un incendie ou une electrocution. Tout dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou causer une electrocution.

• N'utilisez jamais l'outil electroportatif si vous remarquez des defaults sur la prise ou sur le cordon secteur du chargeur rapide.

Un cable électrique défectieux doit être remplaced par le fabricant, le service après-vente ou un electricien spécialisé.

Les cables électriques défectueux représentent un sérieux danger pour la santé.

Fixez et sécurisez la piece au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

Utilisation conforme

Utilisez le PTNS 10-20V uniquement pour agrafer le carton, le cuir, les matériaux isolants, les tissus en textile et en fibres naturelles, les films plastique et les matériaux similaires sur un fond tendre, par ex. le bois tendre ou des matériaux similaires au bois, en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil electroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

Le PTNS 10-20V n'est pas conscience pour l'agrafage de matérielux durs, par exemple le métal, la pierre, le verre ou les matières plastique dures.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le present appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures tropées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque Explosion!

Ne chargez jamais la batterie à des températures ambiantes inférieures à 10^ ou supérieures à 40^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observe l'élimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Risques résiduels

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humidité. Cela peut provoquer une explosion!

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil: pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est défectueux.

Informations sur l'appareil

Description de l'appareil

Le PTNS 10-20V est un puissant pistolet agrafeur sans fil concu en particulier pour les loisirs et le bricolage.

Vouspouvaz agrafer ou clouer le carton,le cuir,les fibres textiles ou naturelles et les materiaux similaires sur le bois tendre ou les materiaux similaires au bois.

L'appareil est équipé d'un indicateur de replissage du chargeur pour contrôle la réserve d'agrafes ou de clous. Le chargeur a une capacité de 100 agrafes de type 55 ou de 50 clous de type 47.

La lampe de travail LED intégrée permet de比较好 éclairer la zone de travail.

La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'etat de charge sans avoir besoin de brancher la batterie sur l'appareil.

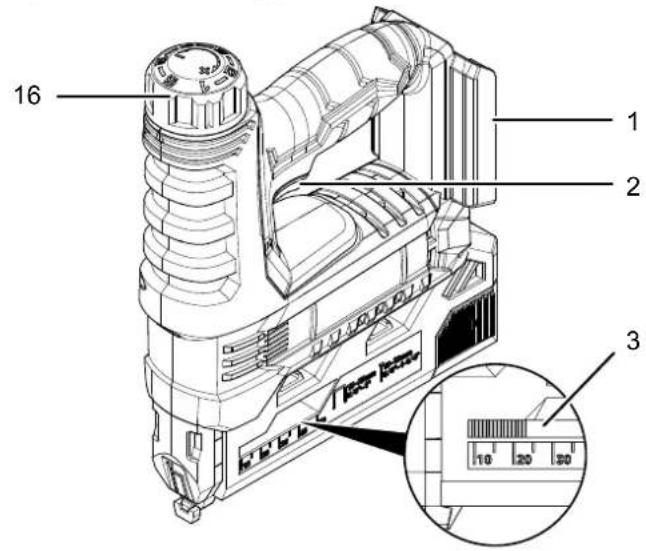

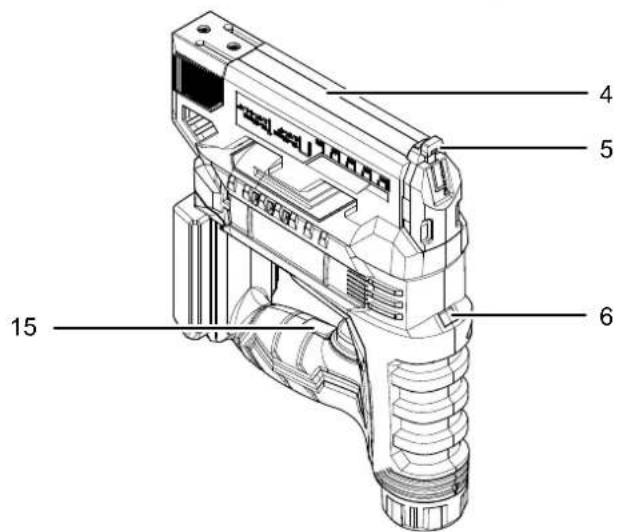

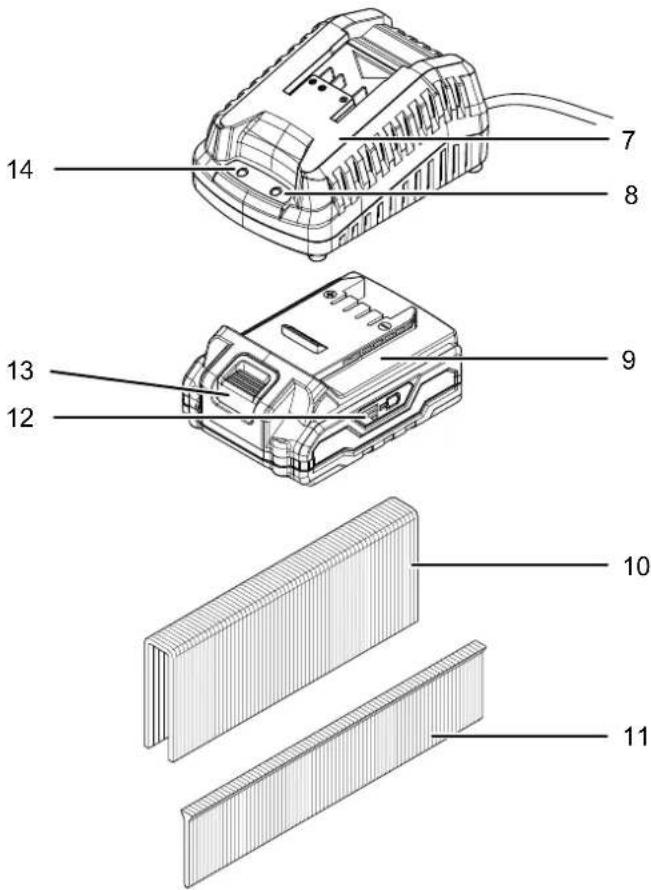

RepresentatiedeI'appareil

N° Désignation

1 Logement de la batterie

2 Gâchette

3 Indicateur de remplissage du chargeur

4 Poussoir de chargeur

5 Nez d'agrafage / Éjecteur d'agrafes

6 Lampe de travail à LED

7 Chargeur rapide

8 LED rouge de la batterie (charge)

9 Batterie

10 Agrafes

11 Clous

12 Affichage de la charge de la batterie

13 Touché de déverrouillage

14 LED verte de la batterie (chargeur rapide opérationnel)

15 Touché pour la lampe de travail à LED

16 Bouton de réglage de la force de frappe

Furniture

• 1 PTNS 10-20V
• 1 batterie
  1 chargeur rapide
• 500 agrafes, type 55, longueur: 20 ~mm , largeur: 6 ~mm
• 500 clous, type 47, longueur: 20 ~mm , largeur: 0,8 ~mm
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PTNS 10-20V
Tension nominale 20 V	---
Fréquence de frappe 30 min	-1
Éléments de fixation agrafe
Type	55
Longueur	15 - 25 mm
Largeur	6 mm
Épaisseur	1,2 mm
Éléments de fixation clou
Type	47
Longueur	15, 20, 25, 32 mm
Largeur	0,8 mm
Contenance maximale du chargeur	100 agrafes, 50 clous
Poids 2,5 kg
Batterie Multiflex 20 - 2.0 DC
Type Li-ion
Tension nominale 20 V	---
Capacité nominale 2 Ah
Nombre de cellules 5
Capacité 40 Wh
Chargeur rapide Multiflex 20 - 2.0 AC
Entrée
Tension nominale 230 - 240 V / 50 Hz
Puissance absorbée 65 W
Sortie
Tension nominale 21,5 V	---
Courant de charge 2,4 A
Fusible	3,15 A retardé
Durée de charge 1 h
Classe de protection	II (double isolation) / ☑

Paramètre Valeur
Informations relatives aux vibrations selon EN 60745
Valeur d'émission vibratoire ah	2,4 m/s2
Incertitude K	1,5 m/s2
Niveau sonores selon EN 60745
Niveau de pression sonore LpA	85 dB(A)
Puisance sonore LWA	96 dB(A)
Incertitude K	3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Le niveau de vibrations indiqué dans cette notice a été mesuré selon un procédé de mesure normé dans EN 60745 et peut être utilisé pour comparer les apparciels. Il est possible d'utiliser également la valeur d'émission de vibrations indiquée pour une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

• Le niveau de vibrations change selon l'utilisation de l'outil électrique et peut donc différer dans certains cas des valeurs individues dans cette notice. L'exposition aux vibrations pourrait être sous-estimée lorsque l'objet électrique est utilisé régulièrement de cette manière. Pour une estimation précise de l'exposition aux vibrations pendant une certaine période de travail, il faut aussi prendre en compte les périodes où l'appareil est étéint et les périodes où il fonctionne mais n'est pas effectivement utilisé. Cela peut réduire sensiblement l'exposition aux vibrations pendant la durée totale de travail.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepassage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéensive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
• Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45 °C
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez l'appareil de l'emballage, de même que les accessoires.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous detectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité de la fourniture et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

L'accumulateur peut etre endommag en cas d'utilisation incorrente.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais l'accumulateur à des températures ambiantes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute déterioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (12) est allumé). Pour ce faire, procédez de la manière suivante :

1. Poussez la batterie (9) sur le chargeur rapide (7) comme illustré jusqu'à ce qu'un clic soit audible.

1. Insérez la fiche secteur du chargeur rapide (7) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de la batterie (8)s'allume.
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (8) s'éteigne et que le voyant LED vert (14) s'allume.

La batterie (9) est complètement chargée.

1. Debranchez le cordon d'alimentation du chargeur rapide (7) de la prise murale en tirant sur la fiche secteur.

Il est possible que la batterie (9) et le chargeur rapide (7) chauffent pendant le processus de charge

Laissez la batterie (9) refroidir à température ambiente.

1. Retirez la batterie (9) du chargeur rapide (7) en maintainant pressée la touche de déverrouillage (13) et en tirant la batterie (9) pour l'enlever du chargeur rapide (7).

Mise en place de la batterie

1. Insérez la batterie (9) dans l'appareil jusqu'à ce qu'elle s'enclença.

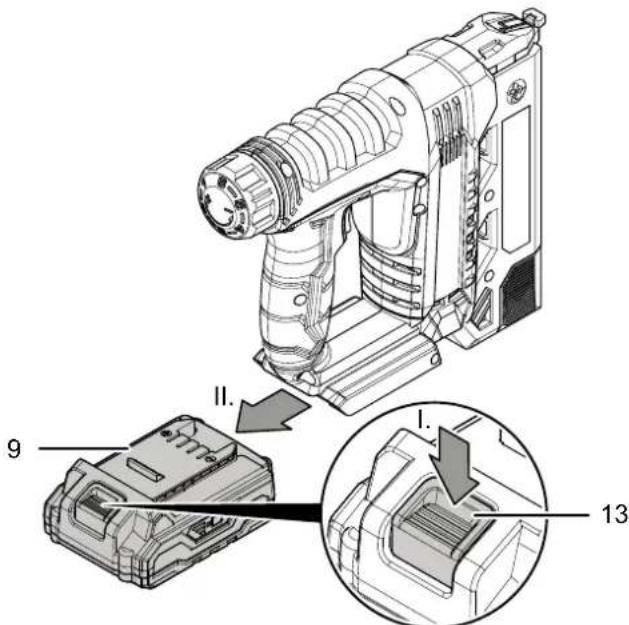

Extraction de la batterie

1. Séparez la batterie (9) de l'appareil en appuyant sur la touche de déverrouillage (13) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (9) comme décrit au chapitre Charge de la batterie.

Contrôle de l'etat de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (12) de la maniere suivante :

Couleur LED Signification
vert - orange - rouge Charge / puissance maximum
orange - rouge Charge / puissance moyenne
rouge Charge faible - Charger la Batterie

1. Appuyez sur le symbole batterie (17) sur la batterie (9).

Vous pouvez dire I'etat de charge au moyen de I'affichage de capacité de la batterie (12).

Remplissage du chargeur

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement

Assurez-vous que la batterie a bien ete enlevee de I'appareil.

Ne tenez pas l'appareil par la gachette si celui-ci est bloqué par une agrafe ou par un clou.

La gachette peut etre activee par megarde pendant le retrait d'une agrafe ou d'un clou bloque.

Porter des lunettes de protection

Portez toujours des lunettes de protection déquates lorsque vous travailliez avec l'appareil.

Info

L'indicateur de replissage du chargeur vous permet de reconnaître si le chargeur contient encore des agrafes ou des clous.

Info

Ne forcez jamais pendant l'ouverture, la fermeture ou le replissage du chargeur.

1. Retirez la batterie de l'appareil.
2. Tourner l'appareil avec le dessous contre le haut.
3. Pressez le déverrouillage du chargeur (18) et sortez le pouvoir du chargeur (4) vers l'arrière.

1. Placez les agrafes (10) avec les pointes vers le haut dans le chargeur 19.

1. Alternativement, vous pouvez aussi replir le chargeur 19 avec des clous 11. Observe le marquage 20, à l'avant de l'appareil, qui indique le positionnement correct des clous. Placez les clous avec la tete vers le bas dans le chargeur.

Remarque

Les clous doivent absolument etre introduits dans le chargeur comme il est illustré sur le marquage 20.

1. Repoussez le pouvoir de chargeur (4) sur le chargeur (19) jusqu'à ce qu'il s'enclenché.

Sélection de la force de frappe

Le bouton de réglage de la force de frappe (16) permet de régler la force de frappe en fonction du matériel. Si la force de frappe est trop importante, les agrafes ou les clous risquent de pénétrer à l'intérieur du matériel à agrafer. Si la force de frappe est trop faible, les agrafes ne traversent pas suffisamment le matériel et en dépassent.

La force de frappe nécessaire dépend du matériel et peut être déterminée au moyen d'essais pratiques. À cette fin, utilisez au moins des rebuts de matériel. Utilisez toujours la plus petite force de frappe nécessaire à enforcer complètement les agrafes.

La plage de réglage couvre les niveaux 1 à 6, le niveau 1 représentant la plus petite force de frappe et le niveau 6 la force de frappe la plus importante. Vous pouvez modifier la force de frappe可以选择 à tout moment.

1. Tournez le du bouton de réglage 16 sur le niveau désiré.

Utilisation

Astuces et indications pour la manipulation du pistolet agrafeur

Avertissement relatif aux objets pointus

Les agrafes et les clous sont pointus. Les manipulations imprudentes peuvent cause des blessures!

Généralités :

• Placez toujours l'appareil à angle droit et de manière stable sur la pierce. Sinon l'agrafe ou le clou risque d'être devié(e) vers le côte.
• Sur les pieces en matériel tendre, posez l'appareil avec prudence. Dans le cas contraire, vous pourriez endommager la piece.
• Observe les tailles des clous et des agrafes conformément aux données techniques.
• L'indicateur de remplissage du chargeur vous permet de reconnaître si le chargeur contient encore des agrafes ou des clous.
• Enlevez toujours la batterie de l'appareil lorsque celui-ci est bloqué par une agrafe ou par un clou. La gachette peut être activée par mégarde pendant le retrait d'une agrafe ou d'un clou bloqué.
• La gachette (2) est couplée au nez d'agrafage mobile (5) et ne peut déclencher que lorsque le nez est pressé sur la pierce. Ce principe rend impossible tout déclenchement intempéstif ou involontaire par la gachette.

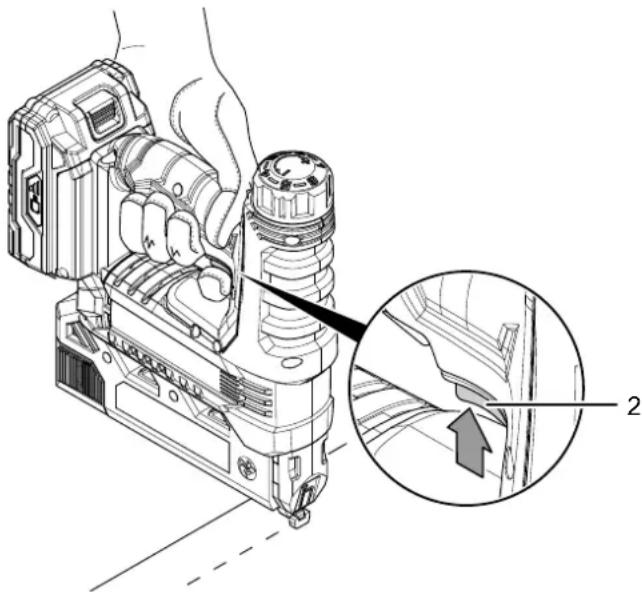

Mise en marche et arrêt de l'appareil

Portez toujours votre équipement personnel de protection lorsque vous travailliez avec l'appareil.

1. Appuyez l'appareil à l'endetroit de la pierce que vous pouze agrafer.
2. Appuyez sur la gachette (2).

L'agrafe ou le clou est catapulté dans la piece.

1. Lâchéz la gâchette (2) après la pénetration complète de l'agrafe ou du clou et éloignez l'appareil de la pierce.
   L'appareil est protégé contre tout déclenchement intempestif.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Retirez l'accumulateur de l'appareil (voir chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Désignation Numéro d'article
Batterie de rechange Multiflex 20 - 2.0 DC 6	200.000.303
Batterie de rechange Multiflex 20 - 4.0 DC 6	200.000.320
Set de agrafes PT (U20 type 55/15-20) 6.245	.001.108
Set de agrafes PT (U25 type 55/25) 6.245.00	1.109
Set de clous pour agrafeuse PT(T15 type 47/15)	6.245.001.122

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

La batterie ne se charge pas :

• Verifiez que la batterie a ete correctement mise en place dans le chargeur rapide.
  Poussez la batterie dans le chargeur rapide de manière à ce que les contacts de la batterie s'enclenchent dans le chargeur rapide. La batterie doit s'encliquer dans le chargeur rapide.
• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez lefuse ou le disjoncteur secteur.
• Vérifiez le bon état du chargeur rapide. N'utilise pas de chargeur rapide endommagé. Contactez le service après-venture Trotec.
• Verifiez l'etat de propretie des contacts de la batterie. Le cas échéant, nettoyez-les.
• Il est possible que la batterie soit defectueuse et doive etre remplacee. Utilisez uniquement une batterie du meme type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Vérifiez que la batterie est placee correctement sur l'appareil. Glissez la batterie sur I'appareil de maniere a ce que les contacts de la batterie s'enclenchent. La batterie doit s'encliquer dans I'appareil.
• Verifiez l'etat de propretie des contacts de la batterie. Le cas échéant, nettoyez-les.
• Le nez d'agrafage n'est pas correctement pressé sur la piece. La gachette (2) est couplée au nez d'agrafage mobile (5) et ne peut déclencher que lorsque le nez est pressé sur la piece.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Une agrafe ou un clou bloque l'appareil :

Avertissement

Assurez-vous que la batterie a bien ete enlevee de I'appareil.

Ne tenez pas l'appareil par la gachette si celui-ci est bloqué par une agrafe ou par un clou.

La gachette peut être activée par mégarde pendant le retrait d'une agrafe ou d'un clou bloqué.

• Ouvrez le déverrouillage du chargeur et retirez l'agrafe ou le clou.

Aucune agrafe ou aucun clou ne sort de l'appareil :

• Verifiez que les clous ont bien eté mis en place en tenant compte du marquage(20).
• Observez l'indicateur de remplissage du chargeur (3). Le cas échéant, remplissez le chargeur avec des agrafes ou des clous.

Les agrafes ou les clous ne traversent pas suffisamment le matériel / s'enforcent trop dans le matériel :

• Verifiez le bouton de réglage de la force de frappe (16) et désisissez le cas échéant un niveau plus élevé ou moins élevé pour la force de frappe.

L'appareil devient brulant :

• Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôlez régulièrement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'électrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques.
  utilisez pas de détergents agressifs, comme les arosols, nettoyage, les solvants, les nettoyants à base d'alcool, les produits abrasifs pour humidifier le chiffon.
• Sechez l'appareil avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'airation afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barree, apposoit le tectique, neo tectique, noi ciences, et cie.

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratisits pour les apparéils ELECTriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des apparéils electriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-Ion

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PTNS 10-20V

Type : pistolet agrafeur sans fil

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 60745-1:2009/A11:2010
EN 60745-2-16:2010

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 12.08.2021
