Caractéristiques techniques	Ponceuse orbitale, puissance de 220 W, vitesse variable de 6000 à 12000 tr/min, diamètre de plateau de ponçage de 125 mm.
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique, convient pour les travaux de finition et de préparation.
Maintenance et réparation	Nettoyage régulier du filtre à poussière, remplacement des abrasifs usés, vérification des composants électriques.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière, ne pas utiliser dans des environnements humides, respecter les consignes de sécurité fournies.
Informations générales	Poids de 1,5 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - PMSS 11220 TROTEC

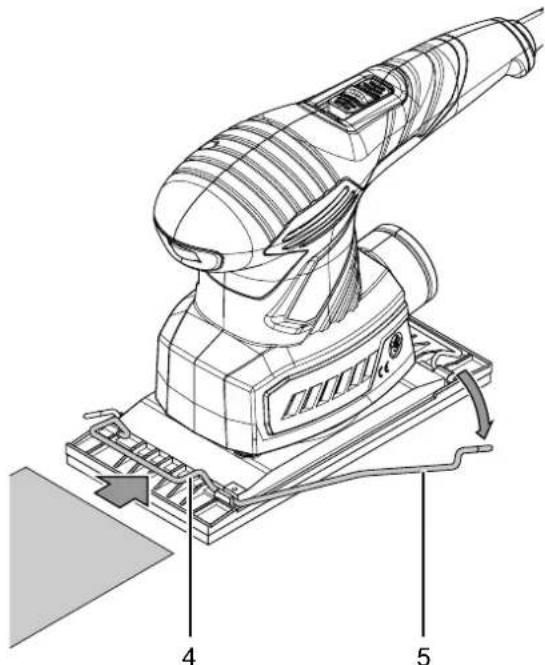

Comment changer le papier abrasif sur la ponceuse TROTEC PMSS 11220 ?

Pour changer le papier abrasif, débranchez la ponceuse, retirez le papier usé en le tirant doucement, puis appliquez le nouveau papier en veillant à le fixer correctement sur le plateau de ponçage.

Quel type de papier abrasif est compatible avec la TROTEC PMSS 11220 ?

La ponceuse TROTEC PMSS 11220 est compatible avec des papiers abrasifs de taille 230 x 280 mm. Assurez-vous de choisir un grain adapté à votre projet.

Pourquoi ma ponceuse TROTEC PMSS 11220 ne démarre-t-elle pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si la ponceuse ne démarre toujours pas, il pourrait y avoir un problème électrique ou un fusible grillé.

Comment nettoyer la ponceuse TROTEC PMSS 11220 après utilisation ?

Après utilisation, débranchez la ponceuse et utilisez un chiffon sec pour enlever la poussière et les débris. Vous pouvez également utiliser un petit aspirateur pour nettoyer les zones difficiles d'accès.

Quelle est la puissance de la ponceuse TROTEC PMSS 11220 ?

La ponceuse TROTEC PMSS 11220 a une puissance de 240 W, ce qui la rend efficace pour une variété de travaux de ponçage.

Est-ce que la TROTEC PMSS 11220 est adaptée pour le ponçage de surfaces en bois ?

Oui, la TROTEC PMSS 11220 est idéale pour le ponçage de surfaces en bois, que ce soit pour des travaux de finition ou pour enlever des couches de peinture.

Quelle est la vitesse de rotation de la ponceuse TROTEC PMSS 11220 ?

La vitesse de rotation de la TROTEC PMSS 11220 est variable, allant jusqu'à 12 000 tours par minute, ce qui permet un ponçage efficace sur différents matériaux.

Puis-je utiliser la TROTEC PMSS 11220 pour poncer des surfaces métalliques ?

Il est possible de poncer des surfaces métalliques avec la TROTEC PMSS 11220, mais il est recommandé d'utiliser un papier abrasif adapté pour éviter d'endommager l'appareil.

Où puis-je trouver des pièces de rechange pour la TROTEC PMSS 11220 ?

Vous pouvez trouver des pièces de rechange pour la TROTEC PMSS 11220 sur le site web de Trotec ou chez des revendeurs agréés.

La ponceuse TROTEC PMSS 11220 est-elle équipée d'un système d'aspiration de poussière ?

Oui, la TROTEC PMSS 11220 est équipée d'un système d'aspiration de poussière qui aide à maintenir votre espace de travail propre pendant le ponçage.

MODE D'EMPLOI PMSS 11220 TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 3

Informations sur I'appareil 8

Transport et stockage 10

Mise en service. 10

Utilisation. 16

Défauts et pannes 17

Entretien. 18

Élimination 20

Déclaration de conformité 20

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Vou puez telecharger la derniere version de ce manuel en suivant le lien ci-dessous :

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmèlés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidéraptantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés.

L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maitrisez

I'appareil. Toute négligence peut entrainer de graves blessures en une fraction de seconde.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil electroportatif

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche de la prise de courant et/ou retirez la batterie amovable avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez soigneusement les outils electroportatifs et les accessoires associés. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electroportatif avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôle.

• Utilisez l'outil electroportatif, les accessoires, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine.

Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Mises en garde de sécurité aux opérations de ponçage

• Lisez toutes les mises en garde de sécurité, instructions, illustrations et specifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer une électrocution, un incendie et/ou des blessures graves.
• N'utilisez pas d'accessoires non concus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.
• N'utilise pas d'accessoires endommages. Contrôlez les accessoires avant chaque utilisation. Si l'outil électrique ou l'accessaire a subi une chute, examinez les dommages évientuels ou utilisez un accessoire non endommé. ÀpRES examen et installation d'un accessoire, placez-vous, ainsi que les personnes presentes, à distance du plan de l'accessaire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommages sont généralement détruits pendant cette période d'essay.

• Portez un équipement de protection individuelle. En fonction de l'application, utilisez une protection faciale intégrale, des verres de sécurité ou des lunettes de protection. Le cas échéant, utilisez un masque contre la poussière, des protections auditives, des gants et un tablier capables d'arrêter les petites particules d'abrasif ou de matériel. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque anti-poussières ou le respirateur doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

• Maintenez les personnes représentes à une distance de sécurité par rapport à la zone de travail. Toutte personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'accessoire cassé peuvent être projétés et provoquer des blessures même en dehors de la zone immediate d'opération.

• Ne posez jamais l'outil électrique avant que l'accessoire ne soit à l'arrêt complet. L'accessoire en rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.
• Ne faites pas fonctionner l'outil électrique pendant que vous le portez. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
• Nettoyez régulierement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attire la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
• Ne faites pas fonctionner l'outil électrique à proximite de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.
• Utiliser l'outil electrique uniquement pour le ponçage à sec. La pénétration d'eau à l'intérieur d'un apparéil electrique augmente le risque d'électrocution.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avac la main.
• Pendant le travail, tenez l'outil electroportatif fermement à deux mains. Assurez-vous de la stabilité de votre position. Le guidage de l'outil electroportatif à deux mains est plus sur.

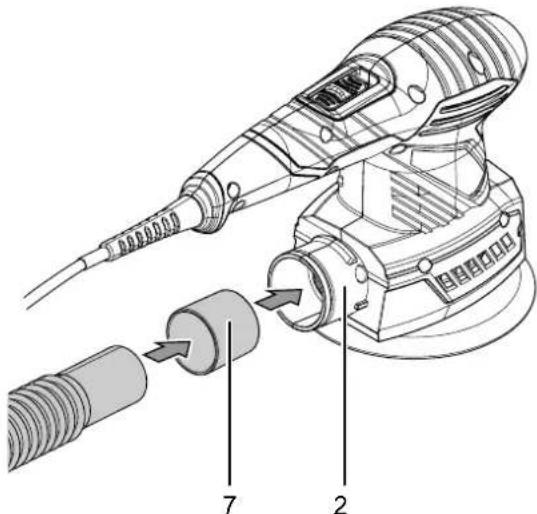

• Raccordez l'outil electrique à un dispositif externe d'aspiration lors du traitement du bois et en particulier pourtraiter des materiaux qui peuvent générer des poussières nocives.
• L'outil electrique doit toujours être mis en marche avant d'être place sur la piece à usiner. Àpres les travaux, soulevez l'appareil de la piece à usiner avant de l'éteindre.
  Assurez-vous que les vols d'étincelles ne mettent personne en danger. Retirez les matériaux inflammables de votre environnement. Le ponçage de métal entraîne des vols d'étincelles.
• Faites toujours passer le cordon d'alimentation derrière l'appareil et maintenez-le à l'écart de la zone de travail.

• Si le cordon d'alimentation doit être remplace, confiez le travail au fabricant ou à son représentant afin d'eviter tout risque pour la sécurité.

• Danger d'incendie lors du travail avec un outil électrique équipé d'un boîtier de récapération des poussières ou pouvant être raccordé à un aspirateur via un dispositif d'aspiration! La poussière de bois se trouvant dans le boîtier de récapération des poussières (ou dans le sac à poussière de l'aspirateur) peut s'autonflammer dans des conditions défavorables, par ex. en cas de vol d'étinçelles lors du ponçage de métaux ou de restes de métaux dans le bois. Un danger existe en particulier lorsque la poussière de ponçage se mélange à des restes de peinture ou d'autres substances chimiques et que le matériel à poncer est brûlant après un long traitement. Évitez donc absolument une surchauffe de la piece à usiner ou de l'outil électrique et videz toujours le boîtier de récapération des poussières ou le sac à poussière de l'aspirateur avant de faire une pause.

• N'utilisez aucun aspirateur de poussières lors du ponçage de métaux!
  Aéréz suffisamment.
• Tenez l'outil électrique par les surfaces isolées des poignées, la surface de ponçage risquant de toucher le cordon d'alimentation de l'appareil. L'endommagement d'un fil sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer un choc électrique.
• N'utilisez pas de feuilles abrasives surdimensionnées. Suivez les recommendations du fabricant lors duchioix du papier abrasif. Une feuille abrasive trop grande qui s'étend au-delà du patin de ponçage peut cause des blessures et provoquer un coincement, une déchirure ou un retour.

Utilisation conforme

Employez la PMSS 11-220 uniquement pour le ponçage à sec de surfaces comme le bois, le plastique, le métal, ainsi que les surfaces peintes en respectant les données techniques.

L'appareil ne peut être utilisé que pour le ponçage à sec.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Toute utilisefaction autre que celle prevue est consideree comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

L'appareil n'est pas conscience pour etre utilise avec des materiaux humides.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Voues evitez ainsi de respirer les poussieres nocives qui risquent d'être produites au cours des travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, I'ecrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Risque d'électrocution en cas d'iso1ation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels dommages et est sur de son bon fonctionnement.

N'utilisez plus l'appareil si vous détectez un dommage. N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'électrocution due à la pénétration de liquide dans le boîtier.

Ne plongez pas l'appareil ni les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif aux matieres explosives

La fine poussière produit par le ponçage est facilement inflammable. Il y a un risque d'incendie ou d'explosion.

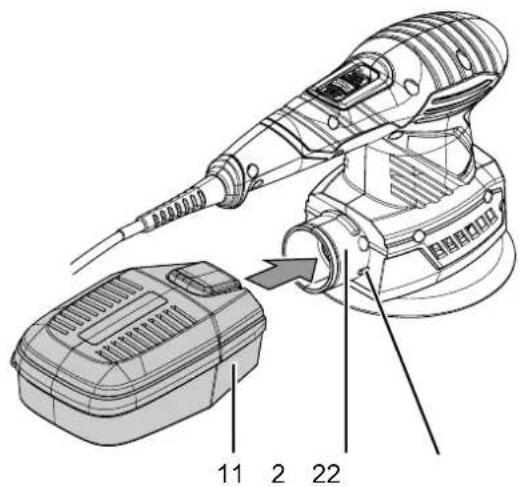

Utilisez la boite à poussières, ou encore une aspiration pour recuperer les poussières générées.

Videz la boite à poussières avant les pauses.

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le boîtier de récapération de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de métaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Évitez la surchauffe de la pierce à poncer et de l'appareil.

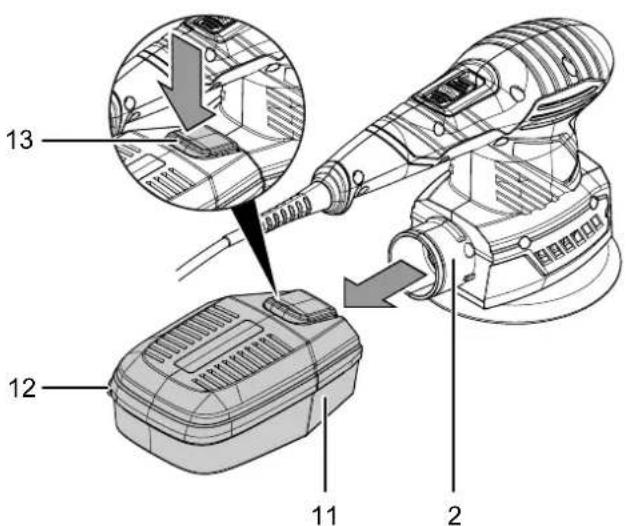

Videz le boitier de récapération de poussières ou le sac à poussière de l'aspirateur régulièrement.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.

Ne touchez pas l'outil inséré à mains nues.

Portez des gants de protection.

Avertissement de surface chaude

La pièce à usiner devient brûlante pendant le ponçage.
Risque de brûlures.

Ne touche pas la piece à l'endroit en cours d'asinage. Laissez-la refroidir.

Portez des gants de protection.

Avertissement

Poussiere toxique!

Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de

I'opérateur ou des personnes se trouvant à proximé.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considéré comme cancérigène.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air.

Utilisez un sac à poussières ou à copeaux, ou encore une aspiration de poussière

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapte aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arret d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégier l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

La PMSS 11-220 est une ponceuse multifonction 3 en 1 pour le ponçage à sec.

L'appareil est équipé d'un moteur de 200 watts.

Les trois plateaux de ponçage (delta, excentrique et oscillant) sont concus pour le ponçage des surfaces de bois, de plastique, de métal, de mastic et de peinture dans les coins, sur les bords et sur les surfaces plus importantes.

Le régime d'oscillation peut être adapté au matériel àTRAITER au moyen d'une molette qui permet de le regler sur 6 niveaux de 14 000 à 24 000 min-1.

Pour permettre un travail comfortable et sans fatigue, l'appareil est doté d'un interrupteur marche/arrêt pour le fonctionnement continu.

Le système de serrage ou d'agrippage sans outil permet de changer facilement la feuille abrasive.

Le boîtier de récapération des poussières à filtré intégré et le réducteur pour un aspirateur externe assurent la propre du travail.

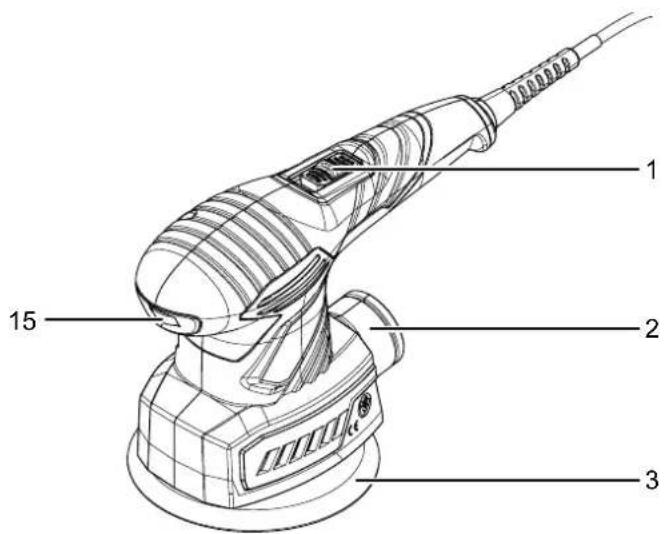

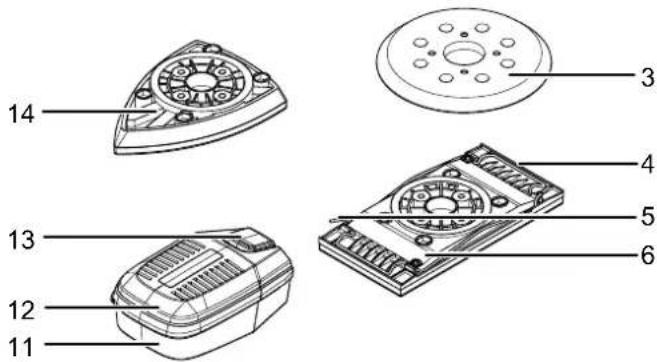

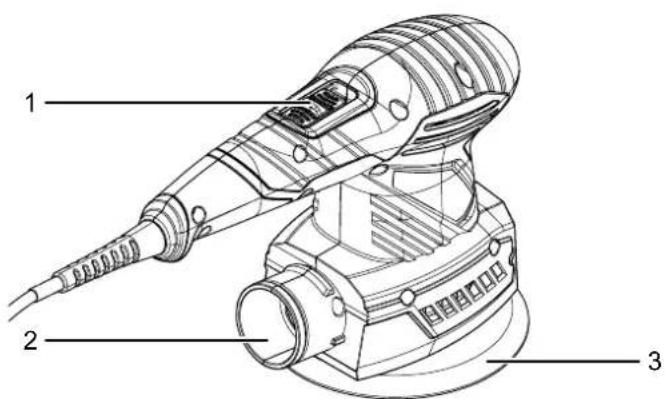

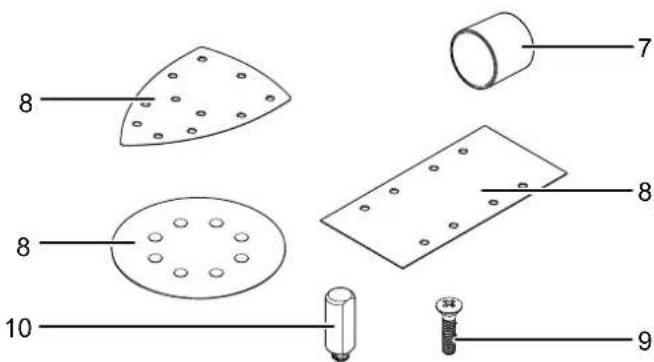

RepresentatiedeI'appareil

N° Désignation
1 Bouton	marche/arrêt
2 Raccordement pour l'aspiration
3 Plateau de ponçage excentrique
4 Barrette de fixation
5 Levier de serrage
6 Plateau de ponçage oscillant
7 Réducteur
8 Feuille abrasive
9 Vis
10 Goujon caoutchouc
11 Boîtier de récapération des poussières avec filtre
12 Languette
13 Touche de déverrouillage boîtier à poussières
14 Plateau de ponçage delta
15 Molette de réglage du régime d'oscillation

Furniture

• 1 PMSS 11-220
• 1 boîtier de récepération des poussières
  1 manchon de réduction
• 1 plateau de ponçage oscillant
• 1 plateau de ponçage excentrique
• 1 plateau de ponçage delta
• 3 feuilles abrasives pour bois, grain : 80 pour plateau de ponçage oscillant, excentrique, delta
• 3 feuilles abrasives pour bois, grain : 240 pour plateau de ponçage oscillant, excentrique, delta
• 8 goujons caoutchouc (dont 4 prémontés)
  8 vis (dont 4 prémontées)
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PMSS 11-220
Raccordement secteur 230 V / 50 Hz
Puisance absorbée 200 W
Régime nominal 14 000 - 24 000 min	-1
Régime à vide 7 000 - 12 000 min	-1
Diamètre d'oscillation 2 mm
Surface de ponçagePlateau de ponçage deltaPlateau de ponçage excentriquePlateau de ponçage oscillant	108 cm2116 cm2165 cm2
Longueur de cordon 3 m
Classe de protection	II (double isolation) / ☐
Poids 1,5 kg
Informations relatives aux vibrations selon EN 62841
Valeur d'émission vibratoire poignée principale ah	10,9 m/s2
Valeur d'émission de vibrations poignée frontale ah	13,7 m/s2
Incertitude K 1,5 m/s2
Niveau sonores selon EN 62841
Niveau de pression sonore LpA	79 dB(A)
Puisance sonore LwA	90 dB(A)
Incertitude K 3 dB

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pierce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégger contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications du chapitre « Maintenance ».
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• température ambiente inférieure à 45 °C
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Risque d'electrocution en cas d'iso1ation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels dommages et être sur de son bon fonctionnement.

N'utilisez plus l'appareil si vous détectez un dommage. N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Changement de feuille abrasive

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Remarque

Les plateaux de ponçage oscillant et delta ne peuvent être montés que dans un seul sens.

Pour le plateau de ponçage oscillant, la flèche marquee doit être dirigée vers l'avant.

Pour le plateau de ponçage delta, la pointe doit être dirigée vers l'avant.

Remarque

Les goujons caoutchoune sont adaptés qu'aux plateaux de ponçage oscillant et delta.

Le plateau de ponçage oscillant est prémonté.

Vous pouvez changer de plateau de ponçage pour effectuer différents types de travaux.

Utilisez des outils adaptés à la tâche.

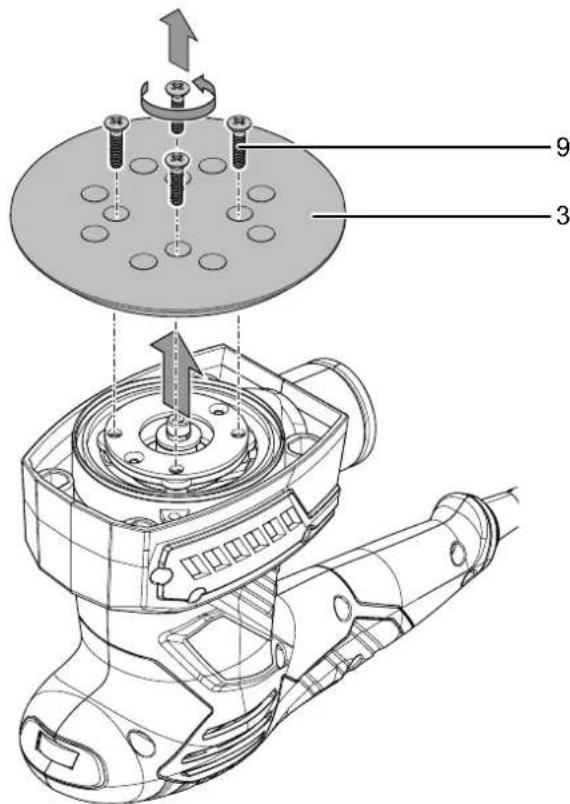

1. Desserrez les quatre vis (9) du plateau de ponçage excentrique (3).

Le plateau de ponçage excentrique est maintainant libre.

1. Retirez le plateau de ponçage excentrique (3) de l'appareil.

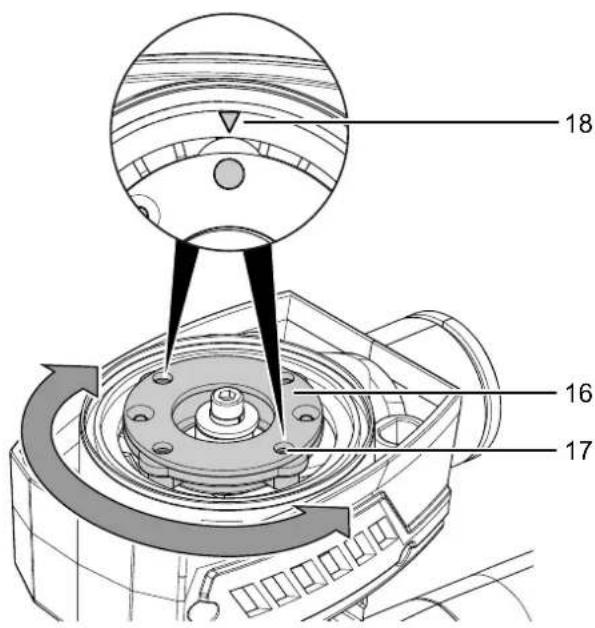

1. Orientez le flasque (16) pour le plateau de ponçage choisi. Les trouss filetes (17) doivent correspondre aux marquages (18) places sur l'appareil.

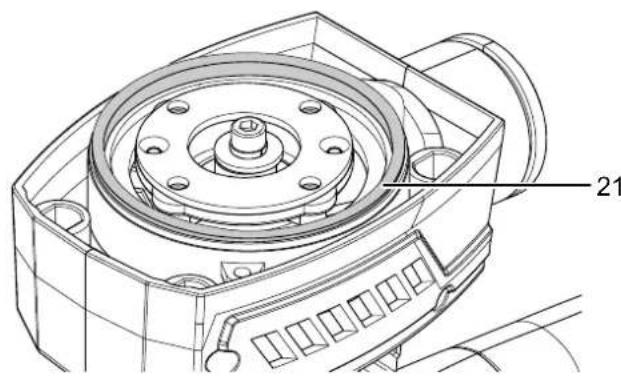

1. Verifiez que l'anneau de feetre (21) est correctement en place.

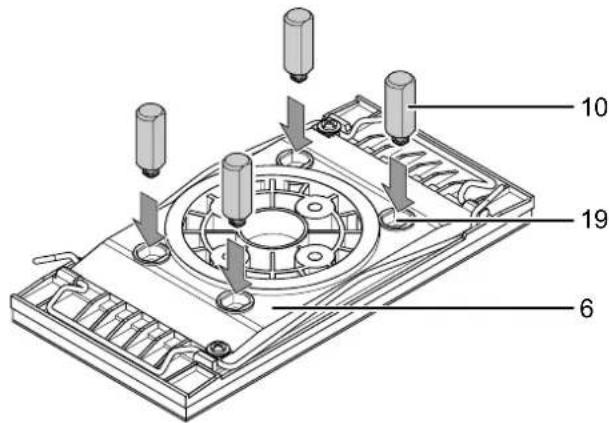

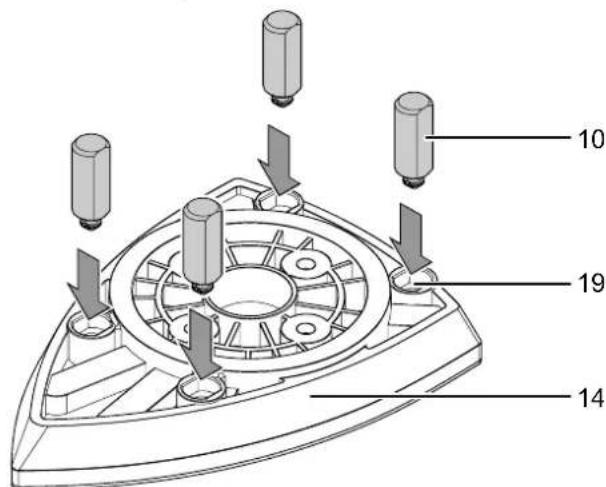

1. Pour le plateau de ponçage oscillant (6) et le plateau de ponçage delta (14), encliquetez les quatre goujons caoutchouc (10) dans les trous (19) du plateau de ponçage.

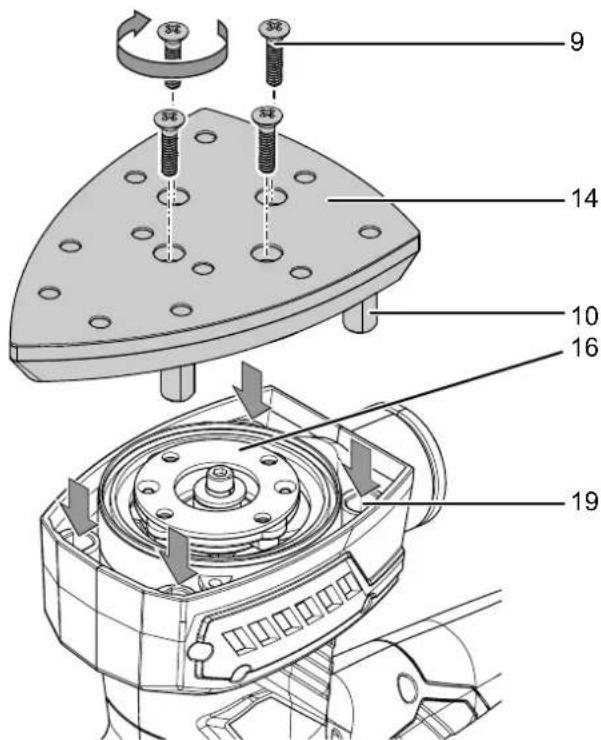

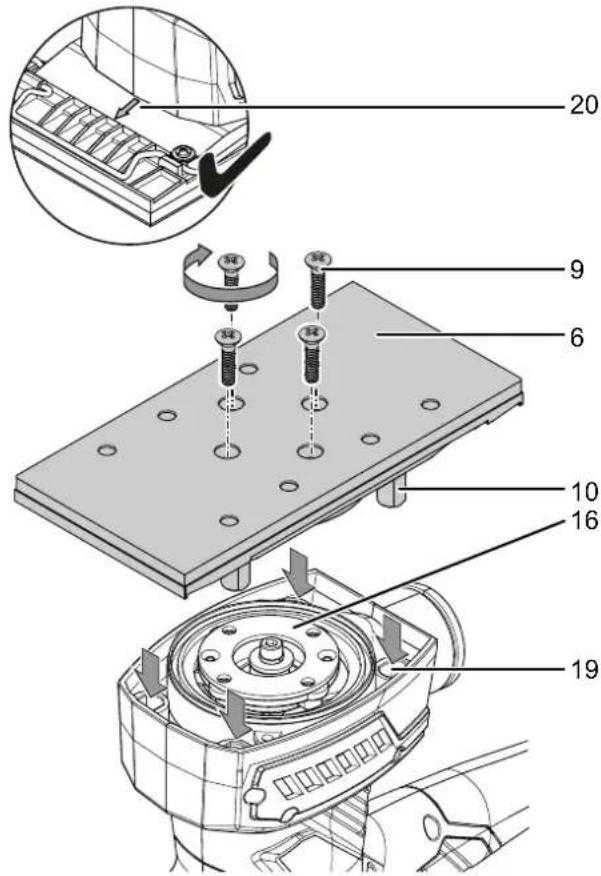

1. Placez le plateau de ponçage oscillant (6) ou le plateau de ponçage delta (14) sur le flasque (16). Pour le plateau de ponçage oscillant (6), la flèche marquee (20) doit être dirigée vers l'avant. Pour le plateau de ponçage delta (14), la pointe doit être dirigée vers l'avant.

2. Verifiez que les goujons caoutchouc (10) sont bien dans les trous (19) de l'appareil. Les goujons caoutchouc (10) assurent le bon maintain du plateau de ponçage dans sa position.

3. Pressez le plateau de ponçage sur le flasque (16) jusqu'à ce qu'il s'enclenche de façon audible.

4. Revissez les quatre vis (9).

1. Vérifiez que le plateau de ponçage est bien fixé.

Changement de feuille abrasive

Avertissement relat à la tension électriche

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Remarque

Veillez à remplacer la feuille abrasive toujours à temps. Dans le cas contraire, la feuille abrasive peut se déchirer et cause des dommages à la pierce.

Remarque

Veillez anepasplierlafeuilleabrasive.

Il est possible de changer la feuille abrasive pour traiter différents matériaux. En outre, il existe différentes granulations qui permettent un ponçage grossier ou un ponçage fin. Le cas échéant, il faut adapter le régime en fonction de la nouvelle feuille abrasive.

Vous pouvez fixer la feuille abrasive sur le plateau de ponçage au moyen du matériel auto-agrippant.

Remarque

Les accessoires de polissage, tels que le non-tissé ou le feuitre de polissage, peuvent etre fixes sur le plateau de ponçage de la meme maniere.

1. Le cas échéant, enlevez la feuille abrasive en place du plateau de ponçage (3).

2. Avant de fixer une nouvelle feuille abrasive, enlevez la poussière et les salissures du plateau de ponçage, par exemple avec un pinceau. Tapotez sur le matériel autoagrippant du plateau de ponçage pour obtenir une adhérence optimale.

3. Posez exactement la feuille abrasive (8) avec sa surface lisse sur le plateau de ponçage (3). Les trouss d'aspiration de la feuille abrasive(8) et du plateau de ponçage (3) doivent être exactement les uns au-dessus des autres.

1. Appuyez fermement sur la feuille abrasive (8).
2. Pour la changer ou l'enlever, tirez simplement sur la feuille abrasive (8) pour la detacher du plateau de ponçage (3).

Avec le plateau de ponçage oscillant, vous pouvez également utiliser des feuilles abrasives non auto-agrippantes.

Remarque

Si vous utilise des feuilles abrasives sans troux, vous ne pouvez pas utiliser l'aspiration de poussière.

Remarque

Lorsque vous découpez la feuille abrasive, veilles à ce qu'elle soit plus grande que le plateau de ponçage oscillant.

Dans le cas contraire, vous ne pourrez pas la fixer avec la barrette de fixation.

Procedez de la maniere suivante :

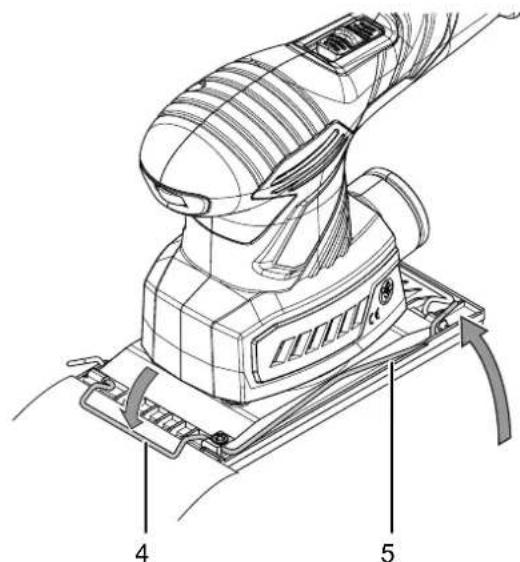

1. Descendez le levier (5) d'un cotoé de l'appareil afin d'ouvrir la barrette de fixation (4) correspondante.

1. Glissez la feuille abrasive avec la face lisse sous la barrette de fixation ouverte.
2. Remontez le levier (5) pour fermer la barrette de fixation (4). Bloquez à nouveau le levier sur le plateau de ponçage.

La feuille abrasive est fixée d'un cotoé par la barrette de fixation (4).

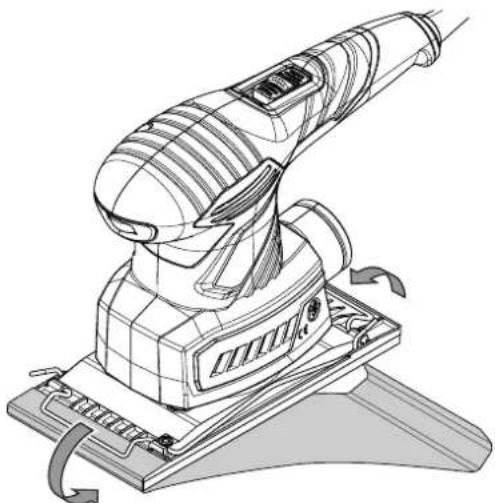

1. Faites passer la feuille abrasive en la tendant jusqu'à l'autre barrette de fixation.

1. Repetez les étapes 1 à 3.

Montage du boitier de récapération des poussières

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le boîtier de récapuration de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de métaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Evitez la surchauffe de la pierce a poncer et de I'appareil.

Videz le boitier de récapération de poussières ou le sac à poussière de l'aspirateur régulierement.

Porter un masque de protection

Portez toujours un masque de protection ajustat lorsqu vous travailliez avec l'appareil.

Remarque

Le couvercle avec le filtre doit être dirigé vers le haut.

Sinon, la boîte à poussières ne peut pas être montée.

1. Faites glisser le boitantier de recupération des poussières (11) sur le raccord d'aspiration (2). Les deux ergots (22) situés sur le raccord d'aspiration (2) correspondent aux deux encoches du boitantier de recupération des poussières (11). Le boitantier de recupération des poussières (11) doit s'enclencher dans l'appareil.

11 2 22

Montage de l'aspiration de poussière externe

Alternativement, vous pouvez raccorder un aspirateur de poussieres à l'appareil.

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le boitier de récapération de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de metaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Évitez la surchauffe de la pierce à poncer et de l'appareil.

Videz le boitier de récapuration de poussières ou le sac à poussière de l'aspirateur régulièrement.

Attention

Utilisez toujours un aspirateur spécifique pour l'aspiration de matériel aux nocifs pour la santé ou toxiques.

1. Glissez le réducteur (7) de l'aspiration de poussières externe dans le raccord d'aspiration (2).
2. Raccordez un aspirateur adapté (par exemple un aspirateur industriel) au réducteur (7). Consultez le fabricant de votre aspirateur en cas de doute.

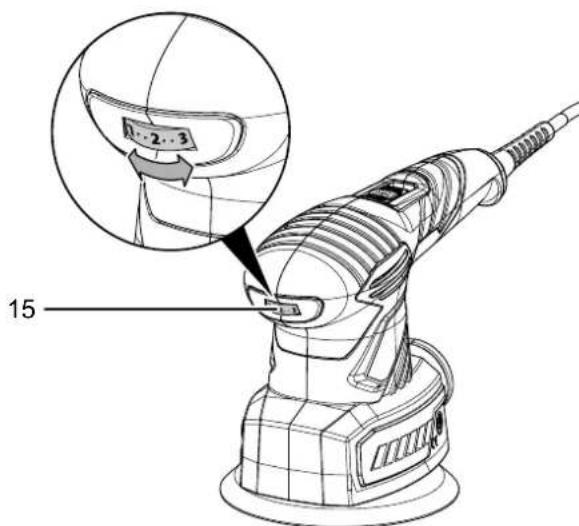

Présélection du régime d'oscillation

La molette de préselection du régime d'oscillation vous permet de modifier le niveau d'oscillation à tout moment, même lorsque l'appareil est en fonctionnement. Le régime d'oscillation requis dépend du matériel et des conditions de travail et peut être définis lors d'un essai pratique. Un régime d'oscillation plus élevé est recommendé pour le ponçage de matériel aux durs, tels que les bois ou les métaux; un régime plus bas sert àTRAITER les matérieliaux tendres, par ex. les métaux non ferreux et les peintures.

La plaque de réglage va de 1 à 6 (14 000 - 24 000 min ^-1 ).

1. Tournez la molette (15) sur le régime d'oscillation souhaite.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Utilisation

Conseils et recommandations pour la manipulation de la ponceuse multifonction 3-en-1

Généralités :

• N'utilisez que des feuilles abrasives homologuees pour l'appareil employe.
• Avant chaque utilisation, contrôle le bon positionnement du plateau de ponçage. Le plateau de ponçage doit être parfaitement en place et fixé dans le flasque prévu.
• Avant chaque mise en marche, vérifie que vous utilisez laonne feuille abrasive adaptee a l'utilisation prevue. La granulation grossiere se prete au degrossissage,la granulation fine, par contre, est conque pour le poncage fin et le poncage de finition.
• Ne traitez pas le bois et le métal avec la même feuille abrasive.
• N'utilise que des feuilles abrasives en parfait état. Une feuille abrasive abimée peut se déchirer et cause des dommages à la pierce. Remplacez les feuilles abrasives à temps.
  Fixez la piece a usiner, dans la mesure où elle n'est pas fermement en place du fait de son propre poids.
• Ne chargez pas l'appareil au point de le faire s'arrête.
• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.

Ponçage:

• Le régime et la granulation de la feuille abrasive déterminent l'enlèvement et la qualité de la surface.
• Conduisez le ponçage de manière parallele et superposez les bandes de ponçage les une aux autres.
• Travailliez avec une faible force d'appui. Une force d'appui plus élevée entraîne une plus grande usure de l'appareil et de la feuille abrasive.
• Si la surface est brute, poncez au début avec une granulation grossière ou moyenne et terminez l'opération par une granulation fine.
• Pour le retrait de vernis et de peinture et pour le dégrossissage de bois extrémement rugieux, utilisez une granulation grossière (grain 40 ou 60). Pour le ponçage plan de bois brut ou de bois coupé, utilisez une granulation moyenne (grain 80, 100 ou 120). Utilisez une granulation fine (grain 180, 240 ou 320) pour le lissage ou pour le ponçage fin du bois et de surface avec un vernis ancien, une peinture ancienne ou pour poncer à sec toute surface en bois non traitée.
• Évitez l'accumulation de poussière sur le poste de travail, utilisez toujours une aspiration de poussière pour poncer.

• Traitez les points difficiles d'accès avec la partie avant ou laterale de la feuille abrasive sur le plateau de ponçage.

• Travailliez toujours en aspirant la poussière pour le ponçage de restes de peinture. Les restes de peinture risquent de fondre et de salir la piece et la feuille abrasive.

• Mettez l'appareil en marche avant de le placer sur la piece à traiter. Soulevez l'appareil après le ponçage de la piece à traiter avant de l'éteindre.

Les valeurs indicatives du tableau vous aident à selectionner la feuille abrasive adaptée à la tâche prévue :

Traitement de couches de peinture/de vernis ou de mastic/d'apprét	Grain : 40 –	240
Ponçage de peinture grossier 40, 60
Ponçage de sous-couche moyen 80, 1	20
Ponçage final de couches d'apprét avant peinture	fin 180, 240
Traitement des matériaux à base de bois	Grain : 40 –	240
Pré-polissage par exemple de poutres ou de planches brutes	grossier 40,	60
Polissage plan et égalisation de petites irrégularités	moyen 80, 1	00, 120
Ponçage fin et polissage final de bois dur	fin 180, 240

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsque vous travailliez avec l'appareil.

Avertissement

En cas d'une panne de courant temporaire, l'appareil peut redémarrer involontairement.

Éteignez l'appareil en appuyant sur la touche marche/ arrêt, également si la tension est absence.
Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

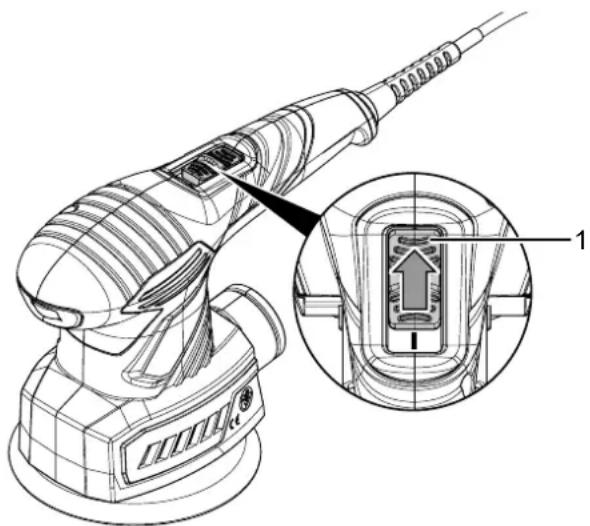

1. Poussez l'interrupteur marche/arrêt (1) sur la position I.

1. Posez l'appareil sur la pierce à usiner.
2. Soulevez l'appareil de la pierce usinée avant de I'eteindre.

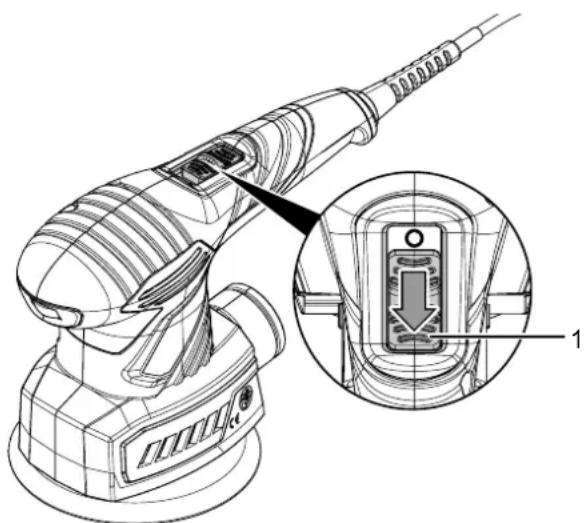

3. Pour éteindre l'appareil, poussez l'interrupteur marche/ arrêt (1) sur la position 0.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrétez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez l'outil de l'appareil (voir au chapitre Mise en service).
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaîtrapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez leFuse ou le disjoncteur secteur.

Le plateau de ponçage ne rouge pas, bien que le moteur fonctionne:

Assurez-vous qu'aucun reste de piece ne bloque l'entrainment. Au besoin, extrayez ce qui bloque.
- Verifiez que vous avez monté un plateau de ponçage adaptable à cet apparéil.

Le plateau de ponçage tremble :

• Verifiez que vous avez monté un plateau de ponçage adaptable à cet apparéil.
• Verifiez que le plateau de ponçage est bien fixé. Le cas échéant, resserrez les vis.
• Le cas échéant, vérifie le bon positionnement des goujons caoutchouc dans le plateau de ponçage.

Le moteur ralentit :

• Verifiez que la pierce à usiner n'entraine pas une surcharge de l'appareil.
• Réduisez la pression sur la piece à usiner.
• Verifiez si la pierce à usiner convient aux travaux à effectuer.

La surface de la pièce usinée n'est pas lisse ou la puissance de ponçage est trop faible :

• Verifiez que la feuille abrasive convient au matériel à traiter.
• En cas d'usure de la feuille abrasive, remplacez-la par une neue, voir au chapitre Remplacement de la feuille abrasive.
• Verifiez le régime d'oscillation sélectionné. Il doit être adapté aussi bien à la feuille abrasive qu'au matériel.
• Sélectionnez un régime plus élevé en tournant la molette de réglage sur le niveau désiré.

La feuille abrasive s'use très vite :

• Verifiez que la feuille abrasive convient au matériel à traiter.
• Réduisez la pression sur la piece à usiner.
• Sélectionnez un régime moins élevé en tournant la molette de réglage sur le niveau désiré.

L'appareil devient brulant :

• Veillez à ne pas exercer une pression trop élevé sur l'appareil pendant le travail.
• Sélectionnez un régime moins élevé en tournant la molette de réglage sur le niveau désiré.
• Verifiez que la feuille abrasive convient aux travaux à effectuer.
• Maintenez libres les fentes d'aération afin d'eviter une surchauffe du moteur.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifié après le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution due à la pénétration de liquide dans le boîtier.

Ne plongez pas l'appareil ni les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques.
  N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Enlevez poussières et copeaux de l'éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l'air comprime).

Vider/nettoyer le boitier de recupération de poussière

L'appareil possède une capacité d'enlevement de matière elevée. Videz et nettoyez régulierement la boîte à poussières pour un travail optimal.

1. Tirez le boitier de récapération des poussières (11) du raccord d'aspiration (2) en pressant la touche de déverrouillage(13).

1. Ouvrez la boite à poussières (11) en tirant sur la languette (12).
2. Enlevez le couvercle de la boite à poussières.
3. Tapotecz les deux parties de la boite à poussières contre un support solide afin de détacher la poussière. Nettoyez le contrôle.
4. Videz entiement les deux parties. Utilisez un pinceau pour retarder la poussiere de ponçage qui adhére.

5. Replacez le couvercle sur la boite à poussieres (11).

6. Faites reglisser le boitier de recupération des poussières (11) sur le raccord d'aspiration (2). Les deux ergots (22) situés sur le raccord d'aspiration (2) correspondant aux deux encoches du boitier de récapération des poussières (11). Le boitier de récapération des poussières (11) doit s'enclencher dans l'appareil.

Nettoyage/remplacement du filtr du boitier de récapuration des poussières

Le filtrtre doit etre nettoyede qu'il presente de I'encrassement. Controlez I'etat de propriete du filtrre une a deux fois par an.

En cas de fort encrassement ou de dommage, le contrôle doit être remplaced.

1. Enlevez le porte-filtre avec le filtre du couvercle de la boite à poussieres.
2. Nettoyez le filtré avec de l'eau chaude additionné d'un produit de nettoyage neutre.
3. Laissez le filtré sécher complètement. Ne placez pas de filtrer mouillé dans la boîte à poussières.
4. Replacez le porte-filtre avec le filtré dans le couvercle de la boite à poussières.

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électricque ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Valable uniquement en France

NOTICE
À DEPOSER DANS
LE BAC DE TRI

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PMSS 11-220

Type: ponceuse multifonction 3 en 1

À partir de l'année modèle: 2024

Normes harmonisées appliquées :

EN 62841-1:2015
EN62841-2-4:2014

Normes et specifications techniques nationales appliquées :

EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail:[e-mail]

Lieu et date de la déclaration :
