PESS 1020V - Ponceuse TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ponceuse électrique TROTEC PESS 1020V, puissance 1020 W, vitesse à vide de 12000 tr/min, diamètre de disque de 125 mm.
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique, convient pour les travaux de finition et de préparation.
Maintenance et réparation	Vérifier régulièrement l'état des disques abrasifs, nettoyer le filtre à poussière et s'assurer du bon fonctionnement du moteur.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière. Ne pas utiliser l'appareil dans des environnements humides.
Informations générales	Poids léger pour une manipulation aisée, ergonomie optimisée pour un confort d'utilisation prolongé.

FOIRE AUX QUESTIONS - PESS 1020V TROTEC

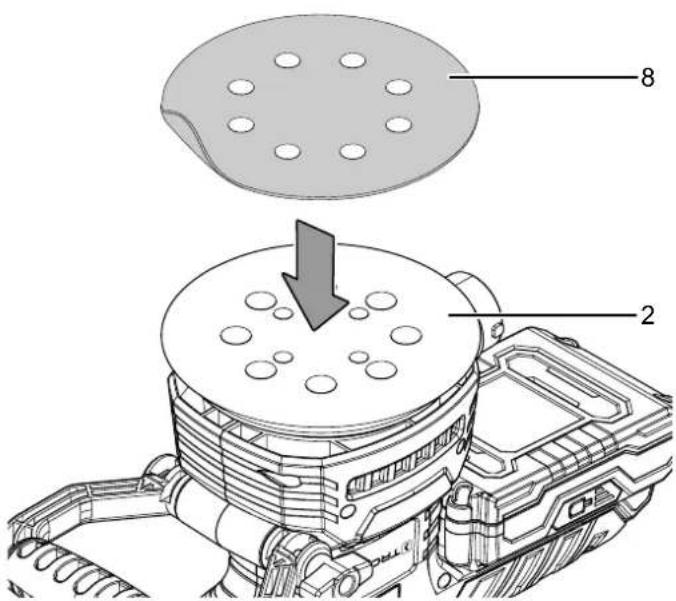

Comment changer le papier abrasif sur la ponceuse TROTEC PESS 1020V ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le tirant doucement. Alignez le nouveau papier abrasif avec les crochets ou le velcro de la ponceuse, puis appuyez fermement pour le fixer.

Pourquoi ma ponceuse TROTEC PESS 1020V ne démarre-t-elle pas ?

Vérifiez que la ponceuse est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Quel type de papier abrasif dois-je utiliser avec la TROTEC PESS 1020V ?

Utilisez des papiers abrasifs compatibles avec le système de fixation de votre ponceuse, généralement en grains de 80 à 240 selon le type de finition souhaitée.

Comment nettoyer la ponceuse TROTEC PESS 1020V après utilisation ?

Débranchez la ponceuse et retirez le papier abrasif. Utilisez un chiffon sec ou une brosse douce pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits chimiques.

Que faire si la ponceuse vibre trop pendant son utilisation ?

Vérifiez que le papier abrasif est bien fixé et en bon état. Assurez-vous également que la surface de travail est stable. Si le problème persiste, il pourrait y avoir un déséquilibre dans la ponceuse, et il est recommandé de consulter le service après-vente.

La ponceuse TROTEC PESS 1020V est-elle adaptée pour les surfaces en bois ?

Oui, la TROTEC PESS 1020V est conçue pour poncer efficacement les surfaces en bois, mais assurez-vous d'utiliser le bon grain de papier abrasif pour éviter d'endommager le matériau.

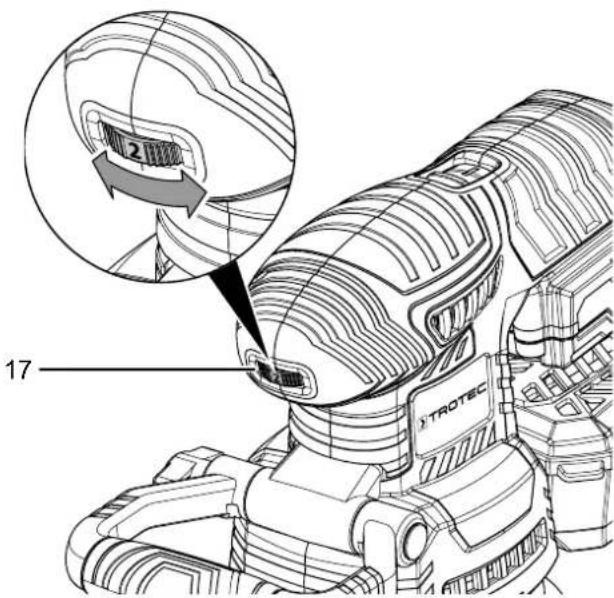

Comment régler la puissance de la ponceuse TROTEC PESS 1020V ?

La TROTEC PESS 1020V est équipée d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse pour ajuster la puissance selon les besoins de votre projet.

La ponceuse TROTEC PESS 1020V fait-elle beaucoup de bruit ?

Comme toute ponceuse, la TROTEC PESS 1020V peut générer du bruit lors de son utilisation. Il est recommandé de porter des protections auditives si le niveau sonore est trop élevé pour votre confort.

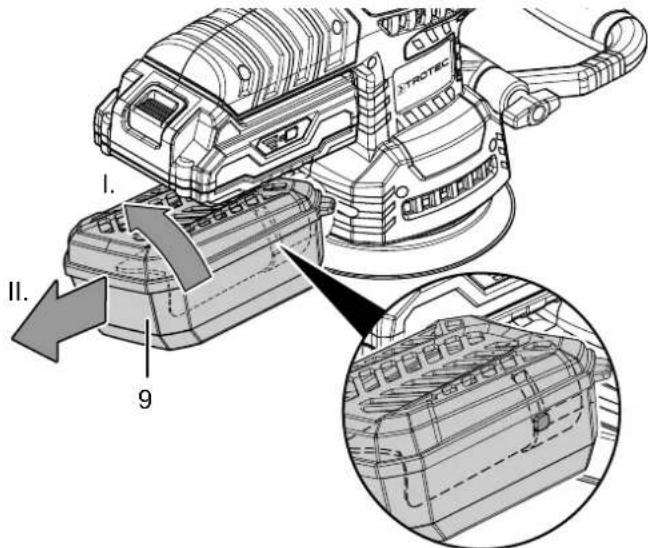

Que faire si le sac à poussière ne fonctionne pas correctement ?

Vérifiez que le sac à poussière est correctement installé et qu'il n'est pas plein. Si le sac est endommagé, remplacez-le par un nouveau sac compatible.

Où puis-je trouver des pièces de rechange pour ma TROTEC PESS 1020V ?

Les pièces de rechange peuvent être commandées directement auprès du service après-vente de TROTEC ou chez des revendeurs agréés.

MODE D'EMPLOI PESS 1020V TROTEC

Remarques concernant la notice 2

Sécurité 3

Informations sur I'appareil 9

Transport et stockage 11

Mise en service. 11

Utilisation. 15

Accessoriesdisponibles. 16

Défauts et pannes 17

Entretien. 18

Élimination. 19

Déclaration de conformité 20

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'ajretissement indique un risque faible qui peut entrainer des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.

Info

Les indications représentant ce symbole vous aident à executer vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Vou puez telecharger la derniere version de la notice d'instructions en suivant le lien ci-dessous :

PESS 10-20V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmèlés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maîtrisez l'appareil. Toute néligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de mieux réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilise pas d'outils electriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Verifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapte a un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilisez les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets metalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causer un incendie, une Explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
• Suívez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprendnent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
• Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent etre réalisées que par le fabricant ou un atelier SAV agreé.

Consignes de sécurité supplémentaires pour les ponceuses excentriques

• Utilisez l'outil electroportatif uniquement pour le ponçage à sec. Toute pénétration d'eau à l'intérieur d'un apparéil électrique augmente le risque d'électrocution.
  Assurez-vous que les étincelles volantes ne mettent personne en danger. Retirez les matériaux inflammables de votre environnement. Le ponçage de métal entraîne des vols d'étincelles.
• Attention: risque d'incendie! Évitez toute surchauffe du matériel à poncer et de la ponceuse. Videz toujours le bac à poussières avant de faire une pause. La poussière de ponçage se trouvant dans dans le sac à poussières, le microfiltre, le sac en papier (ou le sac filtrant/le filtre de l'aspirateur) peuvent s'auto-enflammer dans certaines conditions défavorables, par exemple lors de la projection d'étin celles au cours du ponçage de métaux. Le risque est particulièrement prononcé lorsque la poussière de ponçage est mélangée à des restes de peinture, de polyuréthane ou d'autres substances chimiques et que le matériel à poncer est brûlant après un long traitement.
• Nettoyez régulierément les orifices d'aération de l'outil electroportatif. Le ventilateur du moteur attire la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut représenter un danger electrique.
• Pendant le travail, tenez l'outil electroportatif fermement à deux mains. Assurez-vous de la stabilité de votre position. Le guidage de l'outil electroportatif est plus sur avec les deux mains.
• Ne posez jamais l'outil electroportatif avant que l'accessoire ne soit à l'arrêt complet. L'accessoire en rotation peut entrer en contact avec la surface de pose et risque alors de vous faire perdre le contrôle de l'outil electroportatif.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avec la main.

• N'utilisez pas d'accessoires non concus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse est fixé à votre outil électroportatif ne garantit pas un fonctionnement en toute sécurité.

• Portez un équipement de protection individuelle. En fonction de l'application, utilisez une protection faciale integrale, des verres de sécurité ou des lunettes de protection. Le cas échéant, utilisez un masque contre la poussière, des protections auditives, des gants et un tablier capables d'arreter les petites particules d'abrasif ou de matériel. La protection oculaire doit être capable d'arreter les débris volants produits par les diverses opérations. Le masque anti-poussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

• Ne faites pas fonctionner l'outil electroportatif pendant que vous le portez. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
  Tenez l'outil electroportatif par les surfaces isolées des poignées, la surface de ponçage risquant de toucher le cordon d'alimentation de l'appareil. L'endommagement d'un fil sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer une électrocution.
• N'appuyez enaucun cas vos mains a coté ou devant l'appareil sur la surface à traiter. Il y a risque de blessure en cas de dérapage de l'outil.

Consignes de sécurité supplémentaire spécifiques aux opérations de ponçage au papier de verre

• Ne faites pas fonctionner l'outil electroportatif à proximate de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.
• N'utilisez jamais une feuille abrasive usée, déchirée ou trop utilisée. Les feuilles abrasives endommagées peuvent rompre, être projétées et provoquer des blessures.

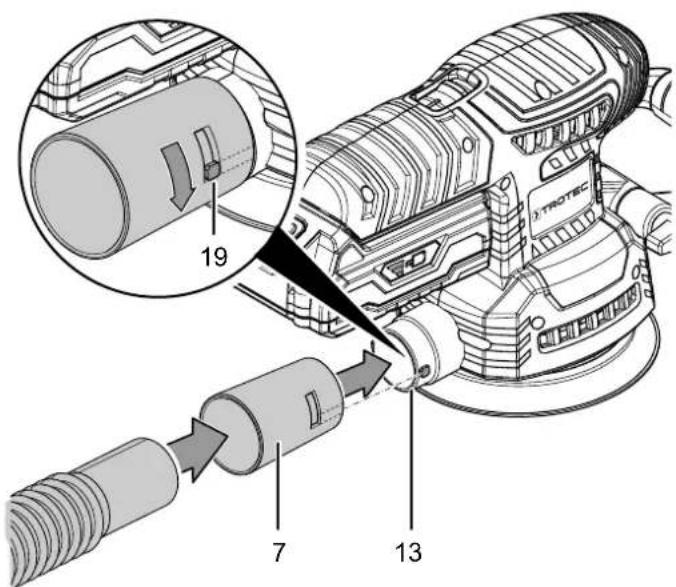

• Raccordez l'outil electroportatif à un dispositif externe d'aspiration adapté lors du traitement du bois et en particulier pour traiter les matériaux susceptibles d'entrainer la formation de poussières nocives.
• L'outil electrique doit toujours être mis en marche avant d'être place sur la piece à usiner. Àpres les travaux, soulevez l'appareil de la piece à usiner avant de l'éteindre.

Risque d'incendie lors du travail avec un outil electrique équipé d'une boite à poussières ou pouvant être raccordé à un aspirateur via un dispositif d'aspiration! La poussière de bois se trouvant dans la boîte à poussières (ou dans le sac à poussières de l'aspirateur) peut s'auto-enflammer dans des conditions défavorables, par ex. en cas de vol d'étin celles survenant du ponçage de métaux ou de restes de métaux dans le bois. Un danger existe en particulier lorsque la poussière de ponçage se mélange à des restes de peinture ou d'autres substances chimiques et que le matériel à poncer est brûlant après un long traitement. Évitez donc absolument toute surchauffe de la pierce à usiner ou de l'outil electroportatif et videz toujours la boîte à poussières ou le sac à poussières de l'aspirateur avant de faire une pause.

• N'utilise pas d'aspirateur de poussières lors du ponçage de métaux.
  Aérez suffisamment.
• N'utilise pas de feuilles abrasives surdimensionnées. Suivez les recommendations du fabricant lors du choix du papier abrasif. Une feuille abrasive trop grande qui s'étend au-delà du plateau de ponçage peut cause des blessures et provoquer un coincement, une déchirure ou un retour.

Utilisation conforme

Employez la PESS 10-20V uniquement pour le ponçage à sec des surfaces comme le bois, le plastique, le métal, ainsi que les surfaces peintes en respectant les données techniques.

L'appareil ne peut être utilisé que pour le ponçage à sec.

Nous recommendons d'utiliser l'outil electrolyportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas concu pour etre utilise avec des materiaux humides ni pour le lustrage.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le present appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures tropées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque Explosion!

Ne chargez jamais la batterie à des températures ambientes inférieures à 10^ ou supérieures à 45^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observe l'elimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocivesquirisquent d'etreproduiteaucoursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humiidité. Cela peut provoquer une explosion!

Avertissement relatif aux matieres explosives

La fine poussière produit par le ponçage est facilement inflammable. Il y a un risque d'incendie ou d'explosion.

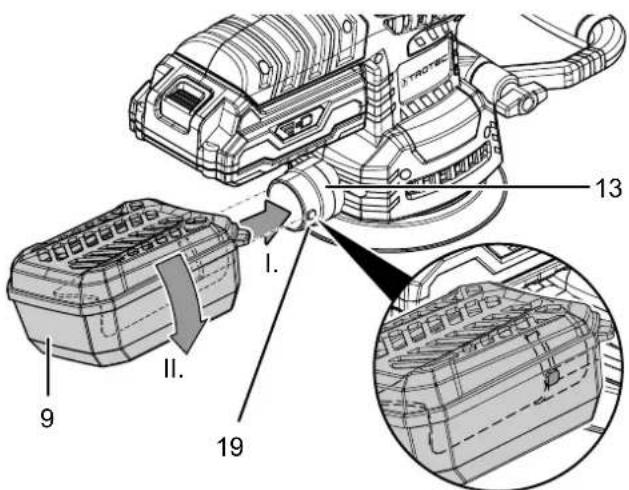

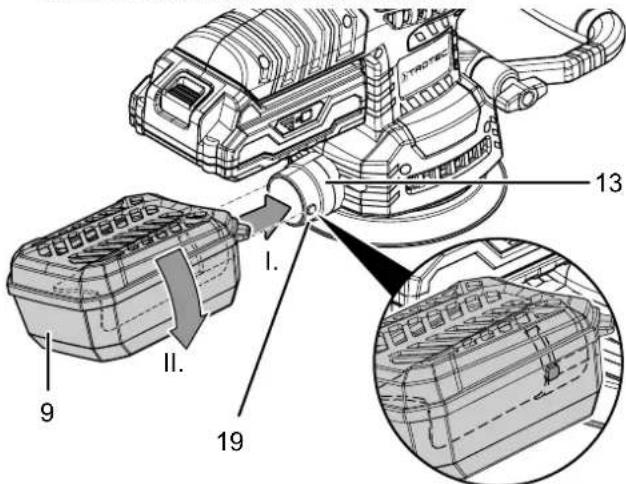

Utilisez la boîte à poussières, ou encore une aspiration pour recupérer les poussières générées.

Videz la boite a poussieres avant les pauses.

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le bottier de récapération de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de métaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Évitez la surchauffe de la pierce à poncer et de l'appareil.

Videz le boitier de récapération de poussières ou le sac à poussière de l'aspirateur régulièrement.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.

Ne touchez pas l'outil inséré à mains nues.

Portez des gants de protection.

Avertissement de surface chaude

La pièce à usiner devient brûlante pendant le ponçage.
Risque de brûlures.

Ne touchez pas la piece à l'endetroit en cours d'usinage. Laissez-la refroidir.

Portez des gants de protection.

Avertissement

Poussiere toxique!

Les poussières nocives ou toxiques générées lors des travaux représent un danger pour la santé de

I'opérateur ou des personnes se trouvant à proximé.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considere comme cancerigene.

Avertissement

Risque de blessures provoquées par des pièces projétées dans l'air.

Utilisez un sac à poussières ou à copeaux, ou encore une aspiration de poussière

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arret d'urgence:

L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil: pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est defectueux.

Informations sur l'appareil

Description de l'appareil

La PESS 10-20V est une ponceuse excentrique à sec ideale pour le ponçage des surfaces de bois, du plastique, du métal, du mastic et des peintures sur des surfaces importantes.

Le régime d'oscillation peut être adapté au matériel à traiter au moyen d'une molette qui permet de le régler sur 6 niveaux allant de 6 000 à 24 000 min ^-1 . Pour permettre un travail comfortable et sans fatigue, l'appareil est doté d'un interrupteur marche/arrêt pour le fonctionnement continu ainsi que d'une poignée supplémentaire régiable à 6 positions possibles. Le système d'agrippage sans outil permet de changer facilement la feuille abrasive. La boîte à poussières à filtre intégré et le réducteur pour un aspirateur externe assurent la propre du travail.

La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'etat de charge sans avoir besoin de brancher la batterie sur l'appareil.

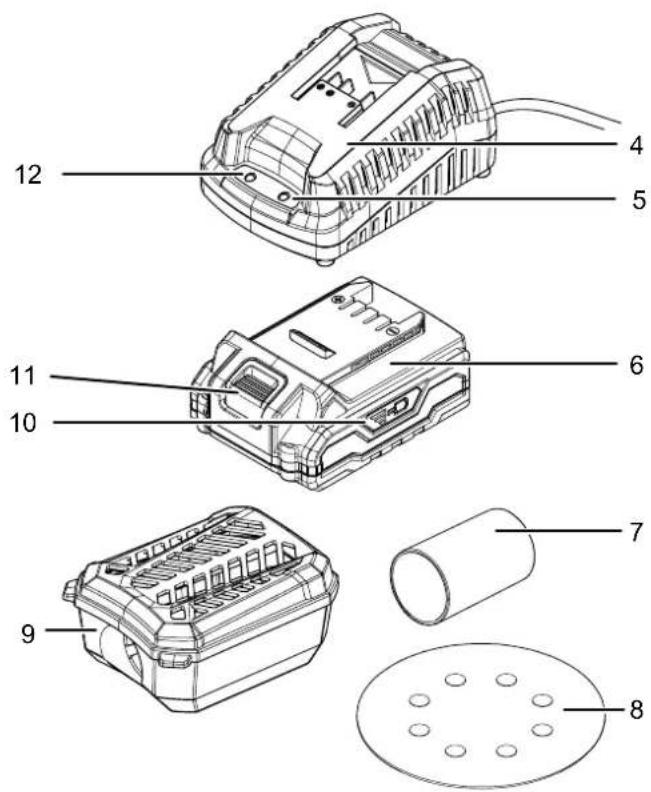

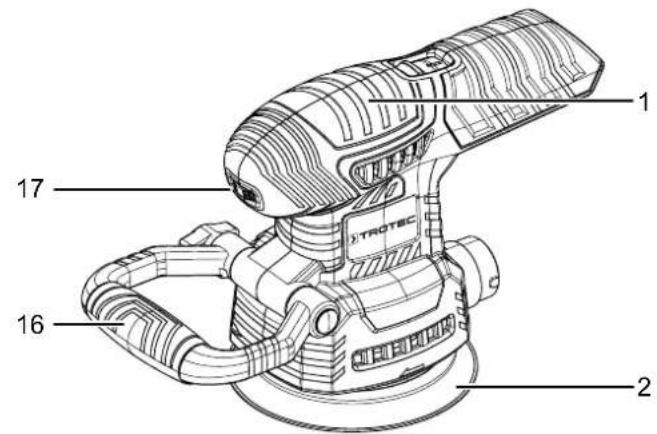

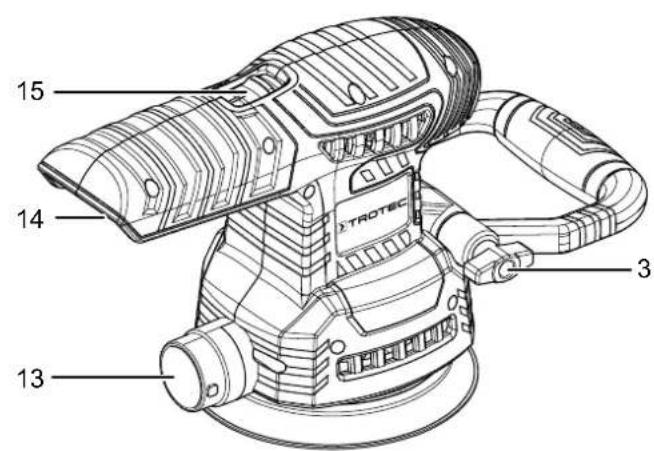

RepresentatiedeI'appareil

N° Désignation
1 Poignée	principal
2 Plateau	de ponçage excentrique
3 Vis papillon
4 Chargeur rapide
5 LED rouge	de la batterie (charge)
6 Batterie
7 Adaptateur pour aspiration externe
8 Feuille abrasive
9 Boîte à poussières avec filtre
10 Affichage de la charge de la batterie
11 Touche de déverrouillage
12 LED verte de la batterie (chargeur rapide opérationnel)
13 Raccordement pour l'aspiration
14 Logement batterie

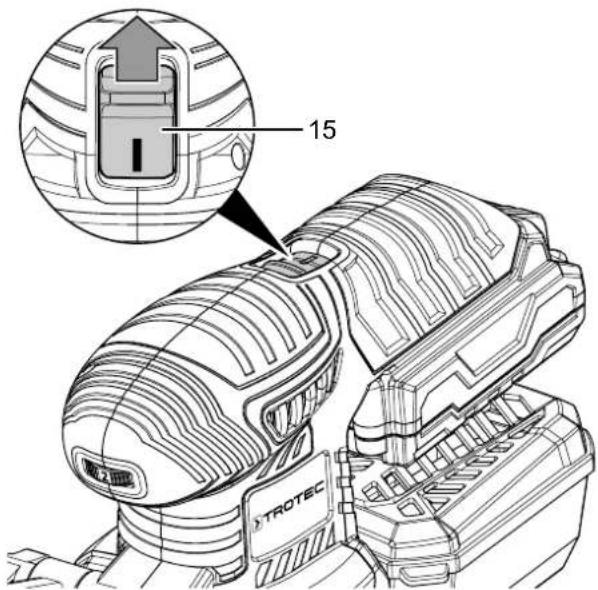

15 Interrupteur marche/arrêt
16 Poignée supplémentaire
17 Molette de réglage du régime d'oscillation

Furniture

• 1 PESS 10-20V
• 1 batterie
  1 chargeur rapide
  1 boite à poussieres
• 1 adaptateur pour aspiration externe
• 4 feuilles abrasives pour bois, grain : 60/80/120/240
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PESS 10-20V
Tension nominale 20 V	---
Régime nominal 6 000 - 24 000 min	-1
Régime à vide n₀	3 000 - 12 000 min-1
Diamètre d'oscillation 3,2 mm
Diamètre du plateau de ponçage 125 mm
Poids 0,8 kg
Batterie Multiflex 20 - 2.0 DC
Type Li-lons
Tension nominale 20 V	---
Capacité nominale 2,0 Ah
Nombre de cellules 5
Capacité 40 Wh
Chargeur rapide Multiflex 20 - 2.0 AC
Entrée
Tension nominale 230 - 240 V / 50 Hz
Puissance absorbée 65 W
Sortie
Tension nominale 21,5 V	---
Courant de charge 2,4 A
Fusible	3,15 A retardé
Durée de charge	1 h
Longueur de cordon 1,5 m
Classe de protection	II (double isolation) / ☑
Informations relatives aux vibrations selon EN 62841-2-4
Valeur d'émission vibratoire poignée principale ah	10,26 m/s²
Valeur d'émission vibratoire poignée avant ah	8,69 m/s²
Incertitude K	1,5 m/s²

Paramètre Valeur
Émissions sonores selon EN 62841-2-4
Niveau de pression sonore LpA	77,9 dB(A)
Puisance sonore LWA	88,9 dB(A)
Incertitude K	3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pierce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Ici, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéensive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
• Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électriche

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

La batterie peut etre endommagée en cas d'utilisation incorrecte.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais la batterie à des températures ambiantes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute déterioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (10) est allumé). Pour ce faire, procédez de la manière suivante:

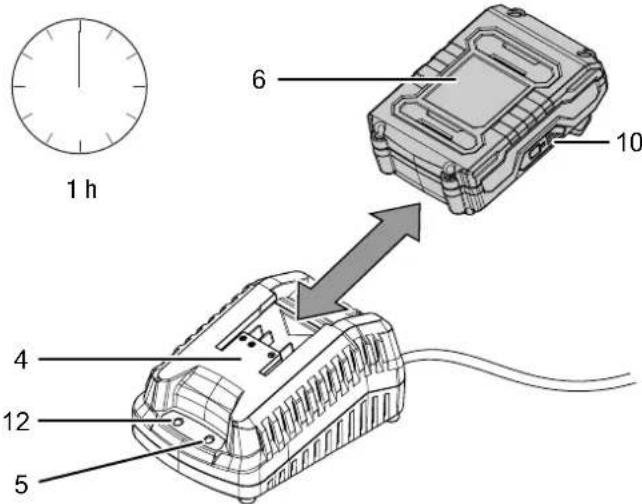

1. Poussez la batterie (6) sur le chargeur rapide (4) comme illustré jusqu'à ce qu'un clic soit audible.

1. Insérez la fiche secteur du chargeur rapide (4) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de la batterie(5)s'allume.
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (5) s'éteigne et que le voyant LED vert (12) s'allume.

La batterie (6) est complètement chargée.

1. Debranche le cordon d'alimentation du chargeur rapide (4) de la prise murale en tirant sur la fiche secteur.

Il est possible que la batterie (6) et le chargeur rapide (4) chauffent pendant le processus de charge. Laissez la batterie (6) refroidir à température ambiente.

1. Retirez la batterie (6) du chargeur rapide (4) en maintainant pressée la touche de déverrouillage (11) et en tirant la batterie (6) pour l'enlever du chargeur rapide (4).

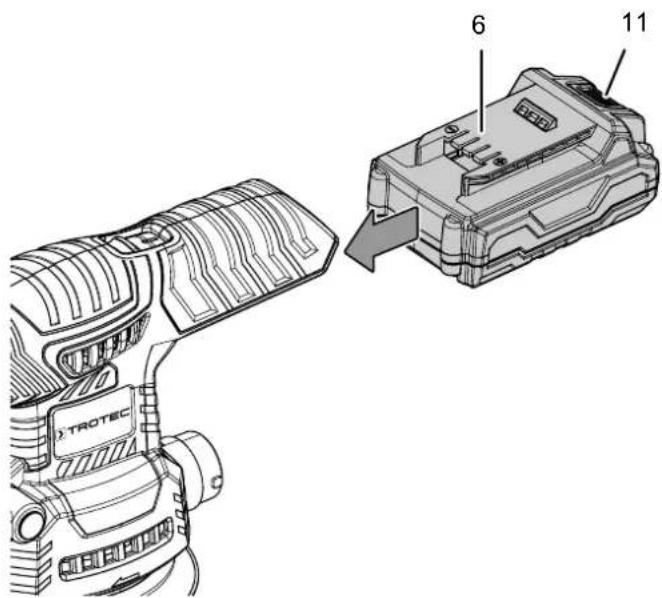

Mise en place de la batterie

1. Insérez la batterie (6) dans le logement pour la batterie jusqu'à ce qu'elle s'enclenche.

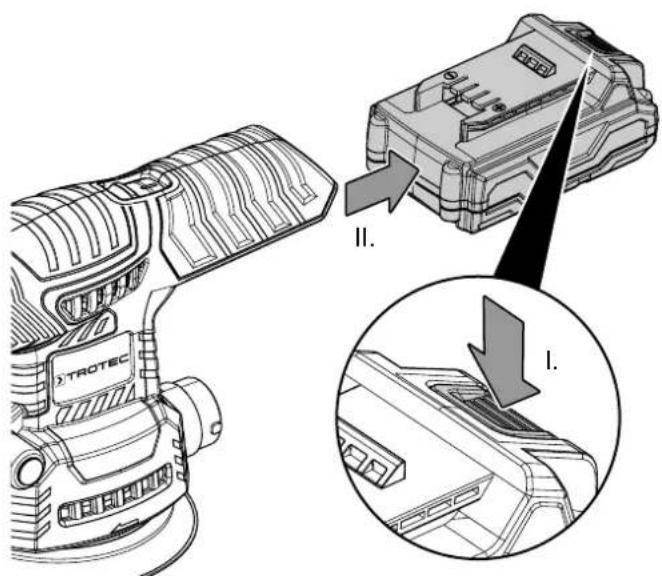

Extraction de la batterie

1. Séparez la batterie (6) de l'appareil en appuyant sur la touche de déverrouillage (11) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (6) comme précrit au chapitre Charge de la batterie.

Contrôle de l'etat de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (10) de la maniere suivante :

Couleur LED Signification
vert - orange - rouge Charge / puissance maximum
orange - rouge Charge / puissance moyenne
rouge Charge faible - Charger la Batterie

1. Appuyez sur le symbole batterie (18) sur la batterie (6).

Vous pouvez dire l'etat de charge au moyen de l'affichage de capacité de la batterie (10).

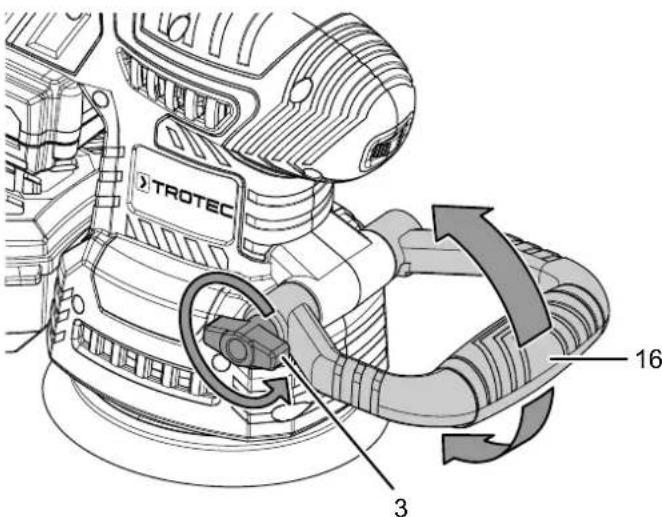

Réglage de la poignée supplémentaire

Vous peuvent désirir la position de la poignée supplémentaire (16) parmi six positions différentes. Vous pouvez ainsi placer la poignée supplémentaire (16) dans la position la plus/agréable et la plus pratique en fonction des conditions de travail.

1. Desserrez la vis papillon (3) en la tournant dans le sens contraire des aiguilles d'une montre.
2. Amenez la poignee supplémentaire (16) dans la position souhaitee.

1. Fixez la poignée dans la nouvelle position en tournant la vis papillon (3) dans le sens des aiguilles d'une montre.

Changement de feuille abrasive

Remarque

Veillez à remplacer la feuille abrasive toujours à temps. Dans le cas contraire, la feuille abrasive peut se déchirer et cause des dommages à la pierce.

Remarque

Veillez a ne pas plier la feuille abrasive.

Il est possible de changer la feuille abrasive pour Traits differents matériaux. En outre, il existe différentes granulations qui permettent un ponçage grossier ou un ponçage fin. Le cas échéant, il faut adapter le régime en fonction de la nouvelle feuille abrasive.

Vous pouvez fixer la feuille abrasive sur le plateau de ponçage au moyen du matériel auto-agrippant.

1. Le cas échéant, enlevez la feuille abrasive en place du plateau de poncage (2).
2. Avant de fixer une nouvelle feuille abrasive, enlevez la poussière et les salissures du plateau de ponçage, par exemple avec un pinceau. Tapotez sur le matériel autoagrippant du plateau de ponçage pour obtenir une adhérence optimale.
3. Posez exactement la feuille abrasive (8) avec sa surface mise sur le plateau de ponçage (2). Les trous d'aspiration de la feuille abrasive(8) et du plateau de ponçage (2) doivent être exactement les uns au-dessus des autres.

1. Appuyez fermement sur la feuille abrasive (8).
2. Pour la changer ou l'enlever, tirez simplement sur la feuille abrasive (8) pour la détacher du plateau de ponçage (2).

Montage de la boite à poussières

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le boîtier de récapuration de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de métaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Evitez la surchauffe de la pierce a poncer et de l'appareil.

Videz le boitier de recupération de poussières ou le sac à poussière de l'aspirateur régulièrement.

Porter un masque de protection

Portez toujours un masque de protection ajustat lorsqu vous travailliez avec l'appareil.

Remarque

Le couvercle avec le filtre doit être dirigé vers le haut.
Sinon, la boîte à poussières ne peut pas être montée.

1. Faites glisser la boîte à poussières (9) sur le raccord d'aspiration (13). Les deux ergots (19) situés sur le raccord d'aspiration (13) correspondent aux deux encoches de la boîte à poussières (9).
2. Tournez ensuite la boite à poussières (9) dans le sens des aiguilles d'une montre afin de la bloquer.

Montage de l'aspiration de poussière externe

Avertissement relatif aux matieres explosives

La poussière de bois qui se trouve dans le boîtier de récapuration de poussières peut être enflammée par des vols d'étincelles. N'utiliseaucun aspirateur de poussières lors du ponçage de métaux!

La poussière de bois peut se mélanger avec des restes de vernis ou autres substances chimiques.

Il y a un risque d'incendie ou d'explosion.

Évitez la surchauffe de la pierce à poncer et de l'appareil.

Videz le boitier de récapération de poussières ou le sac à poussière de l'aspirateur régulièrement.

Attention

Utilisez toujours un aspirateur spécifique pour l'aspiration de matériel aux nocifs pour la santé ou toxiques.

1. Faites glisse l'adaptateur (7) de l'aspiration de poussières externe sur le raccord d'aspiration (13). Les deux ergots (19) situés sur le raccord d'aspiration (13) correspondant aux deux encoches de l'adaptateur d'aspiration de poussières externe (7).
2. Tournez ensuite l'adaptateur d'aspiration de poussières externe (7) dans le sens des aiguilles d'une montre afin de le bloquer.
3. Raccordez un aspirateur adapté (par ex. un aspirateur industriel) à l'adaptateur d'aspiration de poussières externe (7). Consultez le fabricant de votre aspirateur en cas de doute.

Présélection du régime d'oscillation

La molette de préselection du régime d'oscillation vous permet de modifier le niveau d'oscillation à tout moment, même lorsque l'appareil est en fonctionnement. Le régime d'oscillation requis dépend du matériel et des conditions de travail et peut être définis lors d'un essai pratique. Un régime d'oscillation plus élevé est recommendé pour le ponçage de matériel aux durs, tels que les bois ou les métaux; un régime plus bas sert à Traitser les matérielts tendres, par ex. les métaux non ferreux et les peintures.

La plage de réglage va de 1 à 6 (6 000 - 24 000 min ^-1 ).

1. Tournez la molette (17) sur le régime d'oscillation souhaite.

Utilisation

Conseils et remarques concernant l'emploi de la ponceuse excentrique

Généralités :

N'utilisez que des feuilles abrasives homologuees pour I'appareil employe.
- Avant chaque mise en marche, vérifie que vous utilisez laonne feuille abrasive adaptee a l'utilisation prevue. La granulation grossiere se prete au degrossissage,la granulation fine, par contre, est conque pour le poncage fin et le poncage de finition.
- Ne traitez pas le bois et le métal avec la même feuille abrasive.
- N'utilise que des feuilles abrasives en parfait etat. Une feuille abrasive abimee peut se déchirer et cause des dommages à la pierce. Remplacez les feuilles abrasives à temps.
Fixez la piece a usiner, dans la mesure ou elle n'est pas fermement en place du fait de son propre poids.
- Ne chargez pas l'appareil au point de le faire s'arrête.
- Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.

Ponçage :

Le régime et la granulation de la feuille abrasive déterminent l'enlèvement et la qualité de la surface.
- Conduisez le ponçage de manière parallele et superposez les bandes de ponçage lesunes aux autres.
- Travailliez avec une faible force d'appui. Une force d'appui plus elevée entraine une plus grande usure de l'appareil et de la feuille abrasive.
- Si la surface est brute, poncez au début avec une granulation grossière ou moyenne et terminez l'opération par une granulation fine.
Pour le retrait de vernis et de peinture et pour le dégrossissage de bois extrémement rugueux, utilisez une granulation grossière (grain 40 ou 60). Pour le ponçage plan de bois brut ou de bois coupé, utilisez une granulation moyenne (grain 80, 100 ou 120). Utilisez une granulation fine (grain 180, 240 ou 320) pour le lissage ou pour le ponçage fin du bois et de surface avec un vernis ancien, une peinture ancienne ou pour poncer à sec toute surface en bois non traitée.
- Évitez l'accumulation de poussière sur le poste de travail, utilisez toujours une aspiration de poussière pour poncer.
- Travailliez toujours en aspirant la poussière pour le ponçage de restes de peinture. Les restes de peinture risquent de fondre et de salir la pièce et la feuille abrasive.
- Mettez l'appareil en marche avant de le placer sur la piece àtraiter. Soulevez l'appareil après le ponçage de la piece àtraiter avant de I'eteindre.

Les valeurs individales du tableau vous aident à selectionner la feuille abrasive adaptée à la tâche prévue :

Traitement de couches de peinture/de vernis ou de mastic/d'apprét	Grain : 40 –	240
Ponçage de peinture grossier 40, 60
Ponçage de sous-couche moyen 80, 1	20
Ponçage final de couches d'apprét avant peinture	fin 180, 240
Traitement des matériaux à base de bois	Grain : 40 –	240
Pré-polissage par exemple de poutres ou de planches brutes	grossier 40,	60
Polissage plan et égalisation de petites irrégularités	moyen 80, 1	00, 120
Ponçage fin et polissage final de bois dur	fin 180, 240

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'vous travailliez avec l'appareil.

Avertissement

En cas d'une panne de courant temporaire, l'appareil peut redémarrer involontairement.

Eteignez l'appareil en appuyant sur la touche marche/ arrêt, également si la tension est absente.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

1. Poussez l'interrupteur marche/arrêt (15) sur la position I.

1. Posez l'appareil sur la piece à usiner.
2. Soulevez l'appareil de la pierce usinée avant de I'eteindre.
3. Pour éteindre l'appareil, poussez l'interrupteur marche/ arrêt (15) sur la position 0.

Mise hors service

Avertissement relat à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Retirez l'accumulateur de l'appareil (voir chapitre Mise en service).
  Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions.

L'utilisation d'autres outils et d'autres accessoires que ceux qui sont commandés dans la notice d'instructions peut entraîner un risque de blessure.

Désignation Numéro d'article
Batterie de rechange Multiflex 20V 2,0 Ah	6.200.000.303
Batterie de rechange Multiflex 20V 4,0 Ah	6.200.000.320

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un defaulted ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
  Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Verifiez la protection du réseau.
• Vérifiez les dommages éventuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
• Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Verifiez que la batterie est insérée correctement dans l'appareil. Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encliqueter dans l'appareil.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Le plateau de ponçage ne rouge pas, bien que le moteur fonctionne:

Assurez-vous qu'aucun reste de piece ne bloque l'entrainment. Au besoin, extrayez ce qui bloque.

Le plateau de ponçage tremble :

• Verifiez que le plateau de ponçage est bien fixé. Le cas échéant, resserrez les vis.

Le moteur ralentit :

• Vérifiez que la pierce à usiner n'entraine pas une surcharge de l'appareil.
• Réduisez la pression sur la piece à usiner.
• Verifiez si la piece a usiner convient aux travaux à effectuer.

La surface de la pièce usinée n'est pas lisse ou la puissance de ponçage est trop faible :

• Verifiez que la feuille abrasive convient au matériel à traiter.
• En cas d'usure de la feuille abrasive, remplacez-la par une neue, voir au chapitre Remplacement de la feuille abrasive.
• Verifiez le régime d'oscillation sélectionné. Il doit être adapté aussi bien à la feuille abrasive qu'au matériel.
• Sélectionnez un régime plus élevé en tournant la molette de réglage sur le niveau désiré.

La feuille abrasive s'use très vite :

• Verifiez que la feuille abrasive convient au matériel à traiter.
• Réduisez la pression sur la piece à usiner.
• Sélectionnez un régime moins élevé en tournant la molette de réglage sur le niveau désiré.

L'appareil devient brulant :

Veillez a ne pas exercer une pression trop elevated sur l'appareil pendant le travail.
- Sélectionnez un régime moins élevé en tournant la molette de réglage sur le niveau désiré.
- Verifiez que la feuille abrasive convient aux travaux à effectuer.
- Maintenez libres les fentes d'aération afin d'eviter une surchauffe du moteur.
- Attendez 10 minutes avant de remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

Éteignez l'appareil.
- Laissez l'appareil refroidir complètement.
- Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôlez régulierement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Enlevez poussieres et copeaux de l'éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l'air compré).

Vider/nettoyer le boitier de recupération de poussière

L'appareil possède une capacité d'enlevement de matière élevée. Videz et nettoyez régulièrement la boîte à poussières pour un travail optimal.

1. Tournez la boite à poussières (9) dans le sens contraire des aiguilles d'une montre et enlevez-la du raccord d'aspiration (13).

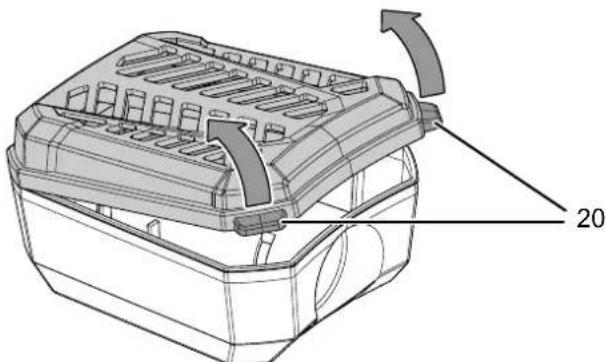

1. Ouvrez la boite à poussières (9) en tirant sur la languette (20).

1. Enlevez le couvercle de la boite à poussières.
2. Tapotecz les deux parties de la boite à poussières contre un support solide afin de détacher la poussière. Nettoyez le contrôle.
3. Videz entiement les deux parties. Utilisez un pinceau pour retarder la poussiere de ponçage qui adhere.
4. Replacez le couvercle sur la boite à poussieres (9).

5. Faites glisser, légèrement à l'oblique et tournée dans le sens contraire des aiguilles d'une montre, la boîte à poussières (9) sur le raccord d'aspiration (13). Les deux ergots (19) situés sur le raccord d'aspiration (13) correspondant aux deux encoches de la boîte à poussières (9).

6. Tournez ensuite la boite à poussières (9) dans le sens des aiguilles d'une montre afin de la bloquer.

Nettoyage/remplacement du filtr de la boite à poussieres

Le filtrtre doit etre nettoyedes qu'il presente de I'encrassement. Controlez I'etat de propriete du filtrre une a deux fois par an.

En cas de fort encrassement ou de dommage, le contrôle doit être remplaced.

1. Enlevez le porte-filtre avec le filtré du couvercle de la boîte à poussières.
2. Nettoyez le filtré avec de l'eau chaude additionné d'un produit de nettoyage neutre.
3. Laissez le filtré sécher complètement. Ne placez pas de filtrer mouillé dans la boîte à poussières.
4. Replacez le porte-filtre avec le filtre dans le couvercle de la boite a poussieres.

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être eliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibiltés de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-ion Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PESS 10-20V

Type : Ponceuse excentrique sans fil

À partir de l'année modèle : 2022

Normes harmonisées appliquées :

EN 55014-1:2017+A11:2020
EN 62841-1:2015
EN 62841-1:2015/AC:2015
EN 62841-2-4:2014

Normes et specifications techniques nationales appliquées :

ENIEC55014-1:2021
EN 55014-2:2015
EN IEC 55014-2:2021
EN 61000-3-3:2013/A1:2019
EN IEC 61000-3-2:2019

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone:[phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 10.03.2022
