TWP 4006 E - Pompe à eau TROTEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TWP 4006 E TROTEC au format PDF.
| Caractéristiques techniques | Débit maximal : 4000 L/h |
|---|---|
| Caractéristiques techniques | Hauteur de refoulement maximale : 36 m |
| Caractéristiques techniques | Profondeur d'aspiration maximale : 8 m |
| Caractéristiques techniques | Puissance : 800 W |
| Utilisation | Idéale pour le pompage d'eau claire, l'évacuation des eaux de pluie, et l'irrigation. |
| Maintenance et réparation | Vérifier régulièrement le filtre d'aspiration et nettoyer les impuretés. |
| Sécurité | Ne pas utiliser dans des environnements explosifs ou humides sans protection adéquate. |
| Informations générales | Poids : 8 kg |
| Informations générales | Dimensions : 40 x 25 x 30 cm |
FOIRE AUX QUESTIONS - TWP 4006 E TROTEC
Questions des utilisateurs sur TWP 4006 E TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice TWP 4006 E - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TWP 4006 E de la marque TROTEC.
MODE D'EMPLOI TWP 4006 E TROTEC
Informations sur l'utilisation de cette instruction 2
Sécurité 2
Informations sur I'appareil 5
Transport et stockage 6
Montage et installation 7
Utilisation. 10
Défauts et pannes 11
Entretien. 12
Annexe technique. 13
Élimination. 18
Déclaration de conformité 18
Informations sur l'utilisation de cette instruction
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessite d'observer le manuel d'utilisation.
Vouys pouvez telecharger la derniere version de ce manuel en suivant le lien ci-dessous :
TWP 4006 E
Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprend les dangers émanant de l'utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
Consignes generales de sécurité
- N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmospheres agressives.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
- Avant l'entretien, la maintenance ou les réparations, débranchez le cable électrique de l'appareil en le saississant par la fiche.
- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
- N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Consignes generales de sécurité - Sécurité électrique
- L'appareil doit être alimenté par l'intérimédiaire d'un disjoncteur différentiel (RCD) à courant de défaut assigné de 30 mA maximum.
- Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Éteignez l'appareil et retirez le cable électrique de la prise lorsqu'el'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des defaults sur la prise ou sur le cable de raccordement secteur. Si le cordon secteur de cet apparéil est endommagé, l' apparéil doit être apporté à un service de collecte et de valorisation des déchets, conformément aux indications du chapitre « Élimination ». Les cables électriques défectueux représentent un sérieux danger pour la santé.
- En cas de risque d'inondation, il est nécessaire de placer les connections dans une zone sécurisée à l'abri de l'eau. Il existe un risque d'électrocution!
-
Veillez à la concordance entre la tension d'alimentation et les indications de la plaque signalétique.
-
Faites executer tous les travaux d'installation électrique par un spécialiste en conformité avec les consignes nationales et les exigences spécifiques à l'appareil.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Debranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Protégez la ligne de raccordement au secteur de la chaleur, de l'huile et des arêtes tranchantes. Veillez à ce que la ligne de raccordement au secteur ne soit ni coincée, ni piée, ni soumise à d'autres contraintes mécaniques.
- Utilisez uniquement des rallonges électriques conçues pour la puissance de l'appareil, étanches et destinées à l'utilisation à l'air libre. Déroulez toujours entièrement un touret de cable avant l'utilisation. Vérifiez l'intégrité du cable. L'utilisation de rallonges non homologuees pour l'utilisation à l'extérieur peut entraîner des blessures par électrocution.
- Débranche le cordon secteur avant tous les travaux sur l'appareil, en cas de fuite du système d'eau, pendant les pauses de travail et lorsque l'appareil n'est pas utilisé.
Consignes générales de sécurité - Sécurité des personnes
- N'utilise jamais l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau ou dans le fluide pompé ou peuvent y acceder. Il existe un risque d'électrocution!
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
Consignes de sécurité spécifiques aux pompes immergées
- Surveillance l'appareil pendant l'exploitation, afin de détecter à temps un arrêt automatique ou une marche à sec de l'appareil. Une marche à sec peut endommager l'appareil. Vérifiez régulièrement le fonctionnement du flotteur.
- Veuillez noter que l'appareil n'est pas concu pour un fonctionnement continu (par ex. pour l'alimentation d'eau des étangs de jardin). Contrôlez régulierement le bon fonctionnement de l'appareil.
- Veuillez notes que des agents lubrifiants sont mis en œuvre dans l'appareil et qu'ils sont susceptibles de provoquer des dommages ou de la salissure, par exemple en cas de fuite. N'utilise pas l'appareil pour de l'eau potable ou les étangs de jardin dans lesquels se trouvent des poissons ou des plantes de valeur.
-
Ne portez pas et ne fixez pas l'appareil avec son cordon d'alimentation ou son flexible.
-
Ne placez aucun objet sur l'appareil, même pour l'alourdir. L'appareil s'enforce vers le sol par son propre poids.
- Àprous l'installation, il est nécessaire de dévelopir la prise de l'appareil libre d'accès lorsque ce dernier est utilisé.
- Portez des chaussures solides et fermées comme protection contre les électrocutions.
- Protégéz l'appareil contre le gel.
- Faites contrôle un nouvel apparéil par un spécialiste avant de l'utiliser :
-La mise a terre, le neutre et le disjoncteur differentiel doit correspondre aux reglementations nationales et fonctionner parfaitement,
- Les connections électriques doivent être protégées contre l'humidité.
Utilisation conforme
L'appareil est concu exclusivement pour le drainage, pour le transport et le transfert des fluides suivants :
eauxclaires
- lessive non caustique (par ex. s'étant échéppée d'une machine à laver)
eau légrement chlorée
Aucune particule en suspension dépassant 5mm ne doit se couver dans l'eau.
L'appareil est entierement submersible (encapsule de maniere etanche) et peut etre plonge dans le fluide pompé jusqu'à 7 m de profondeur.
La température de l'eau ne doit pas dépasser 35^
L'appareil est concu, par exemple, pour :
vider l'eau d'une cave inondee
- vider les bassins et les réservoirs
- vider les piscines, à condition que personne ne se trouve dans l'eau pendant le pompage.
- extraire l'eau des fontaines et des puits
Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.
Utilisation non conforme raisonnablement prévisible
- L'appareil n'est pas concu pour un fonctionnement continu (par ex. comme pompe de recirculation des étangs).
- L'appareil n'est pas conscience pour être utilisé comme pompé pour filtrer l'eau des piscines.
- L'appareil n'est pas conçu pour une protection antidébordement continue et automatique, par exemple pour les puits ou la régulation des eaux souterraines. À cet égard, utilisez une installation stationnaire de releverage des eaux usées pour le drainage des batiments et des terrains.
L'appareil n'est pas conscience pour augmenter la pression des reseaux de conduites d'eau existants.
L'appareil n'est pas concu pour le pompage d'eau potable.
-
L'appareil n'est pas concu pour pomper les fluides agressifs, corrosifs, inflammables ou explosifs, tels que :
-
l'eau salée
- l'eau contenant du sable
- les aliments
- les détergents
- les carburants (par ex. essence, gazole)
- les huiles
- les graisses
- le pétrôle
- les diluants à base de nitrate
- les eaux usées des toilettes et des urinois
L'appareil ne doit pas etre utilise en cas de gel.
- Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent appareil doit :
- prendre conscience des risques associés aux apparciels électriques en environnement humide.
- avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».
Signaux de sécurité et étiquettes sur l'appareil
Remarque
Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :
Avertissement relat à la tension électrique
Les consignes arrivagnées de ce symbole indiquent l'existence de risques pour la vie et la santé des personnes du fait d'une tension electrique.
Signal d'avertissement général
Ce symbole rappelle la nécessité d'avoir conscience des risques liés aux travaux effectuels avec l'appareil.
L'appareil peut démarrer sans averissement
Ce symbole vous indique que l'appareil, lorsqu'il est en service, peut démarrer sans averissement.
Ne pas utiliser de prise ni de cable électrique endommages
Ce symbole vous indique qu'il est interdit d'utiliser l'appareil si le cordon secteur est endommagé.
Aucune personne presente dans I'eau
Ce symbole vous indique qu'il est interdit d'utiliser l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau.
Aucune utilisation en cas de gel
Ce symbole vous indique que l'appareil doit etre protégé du gel.
Maintenir hors de portée des enfants - ceci n'est pas un jouet
Ce symbole vous indique que l'appareil n'est pas un jouet et qu'il est inadapté à toute utilisation par des enfants.
Ne pas débrancher la prise secteur par le cordon
Ce symbole vous indique qu'il ne faut pas débrancher la prise en tirant sur le cable.
Débranche la prise secteur
Ce symbole vous indique que la prise secteur doit etre débranchée lorsque l'appareil n'est pas en service.
Pas pour le pompage de I'eau potable
Ce symbole vous indique que l'appareil n'est pas adaptable au pompage de I'eau potable.

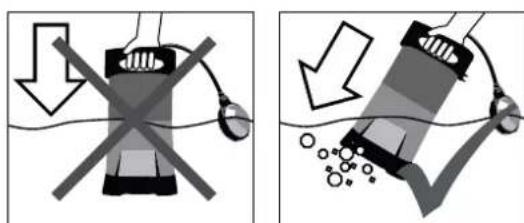

Plonger la pompé légèrement penchée dans l'eau
Ce symbole vous indique que la pompe doit être plongée légarement penchéée dans l'eau, afin de permettre l'échévement de l'air résiduel.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!
Veuillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Comportement en cas d'urgence
- Debranchez l'appareil du secteur. Debranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
L'appareil dispose d'un disjoncteur thermique qui s'enclenché lors d'une surchauffe de l'appareil et arrêté ce dernier.
Éteignez l'appareil et laisses le refroidir. Recherche la cause de la surchauffe. Si le problème persististe, veuillez vous adresser au service après-vente.
Informations sur l'appareil
Description de l'appareil
La pompe immergee pour eaux claires convient pour le drainage, le transport et le transfert d'eau claire contenant des particules en suspension de taille egale ou inférieure a 5mm

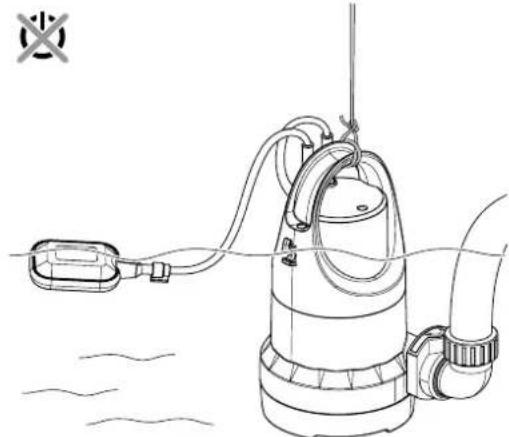

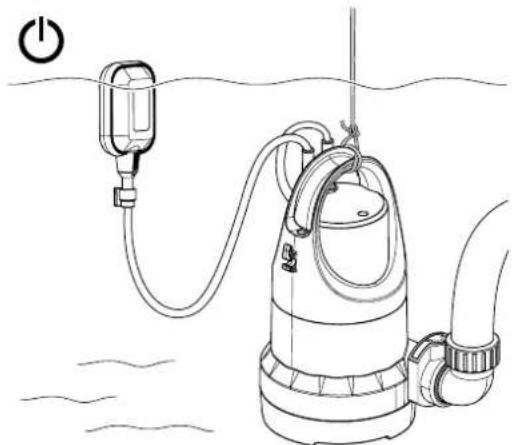

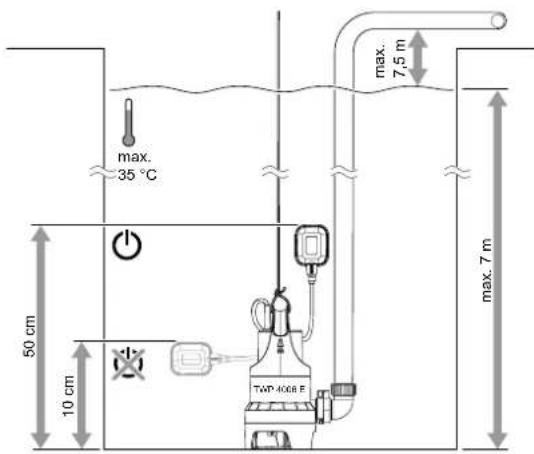

Un interrupteur à flotteur assure la mise en marche et l'arrêt automatique de l'appareil à une hauteur de mise en marche et d'arrêt définitie. En outre, il est possible de régler de manière plus fine la hauteur de mise en marche et d'arrêt au sein de la plage définitie, voir caractéristiques techniques.
La température de l'eau ne doit pas dépasser 35^

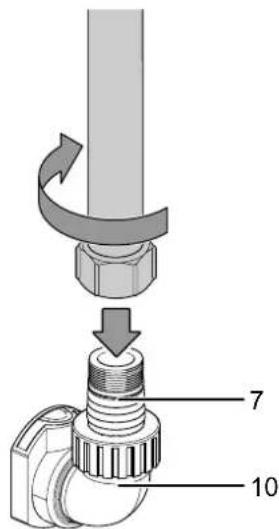

L'adaptateur de réduction fourni permet de raccorder les tuyaux d'un diamètre interieur de 25 mm ou 38 mm. L'adaptateur de réduction permet en outre de brancher les tubes et les tuyaux à filetage interne G1" / DN25, alors que l'adaptateur coude également fourni est prévu pour le raccordement des tubes et des tuyaux à filtage interne G1½" / DN40.
En vue d'une installation et d'une désinstallation rapides, l'appareil dispose d'un raccord pour le système de branchement « Quick Connect »

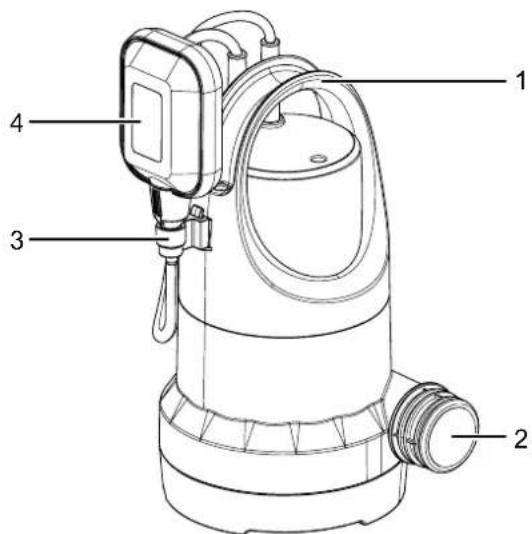

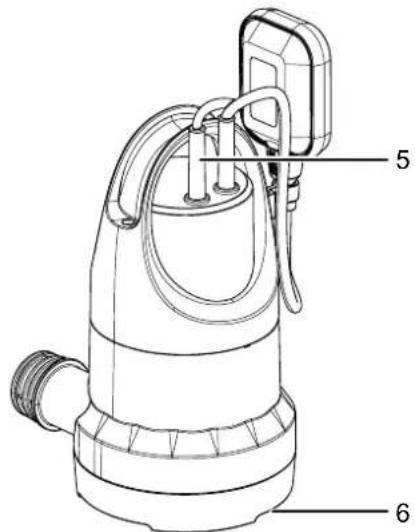

RepresentatiedeI'appareil

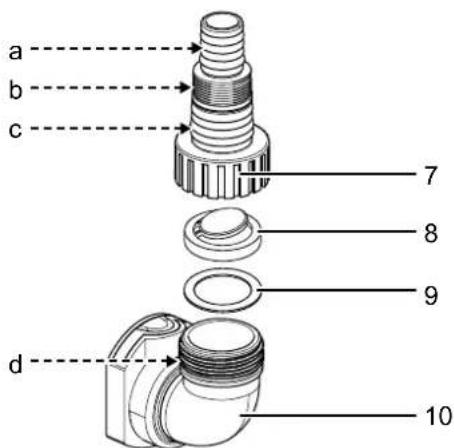

Accessoires
| N° Désignation |
| 1 Poignée de transport / fixation de la corde en nylon |

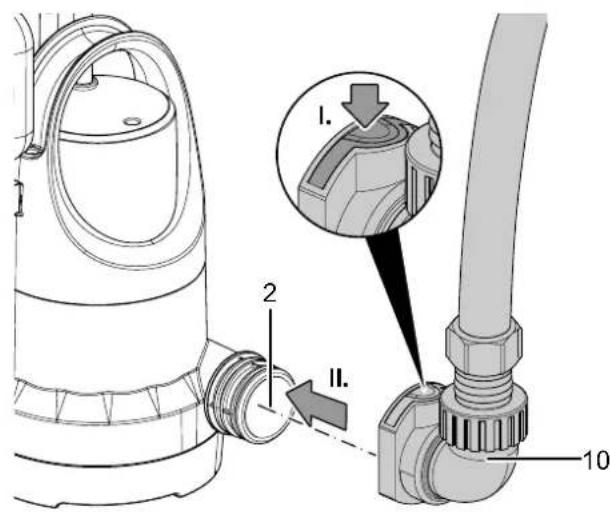

| 2 Raccord pour système de branchement |

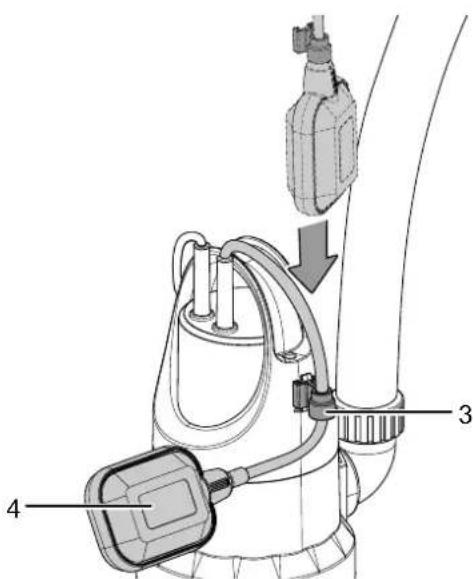

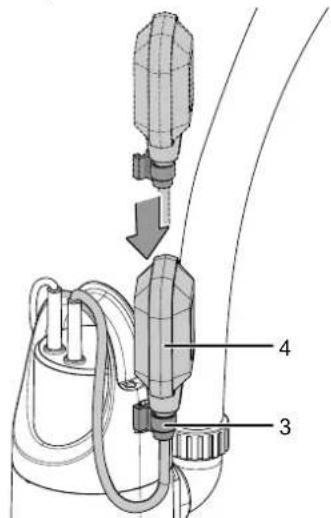

| 3 Support de maintain du contact à flotteur |
| 4 Contact à flotteur |
| 5 Cordon secteur |
| 6 Ouverture d'aspiration |
| 7 Adaptateur de réduction |
| 8 Clapet anti-retour |
| 9 Rondelle inox |
| 10 Adaptateur coudé |
| N° Désignation |
| a Raccord pour tuyau de diamètre intéérieur 25 mm (avec collier de serrage) |
| b Raccord pour tuyau à filetage interne G1'' / DN25 |
| c Raccord pour tuyau de diamètre intéérieur 38 mm (avec collier de serrage) |
| d Raccord pour tuyau à filetage interne G1½'' / DN40 |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Utilisez exclusivement la poignée de transport pour porter l'appareil.
- N'utilisez pas le cordon secteur ni le flexible pour porter l'appareil.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- Stockez l'appareil au sec et protégé du gel et de la chaleur.
- Entreposez l'appareil en position verticale, à l'abri de la poussière et de l'exposition directe au soleil.
- Le cas échéant, protégez l'appareil de la poussière par une housse.
- Ne placez�除 un autre apparéil ou aucun objet sur l' apparéil, afin d'éviter de le déterminer.
Si vous n'utilise pas l'appareil pendant une longue période, il est nécessaire de le nettoyer minutieusement après la dernière utilisation et avant chaque nouvelle remise en service. Les dépôts et les résidus peuvent cause des dysfonctionnements.
Pour la remise en service, procédez comme il est indiqué au chapitre « Mise en service »
Montage et installation
Composition de la fourniture
- 1 pompe immergee pour eaux claires
- 1 adaptateur de réduction pour tuyaux de diamètre interieur de 25mm ou de 38mm , ainsi que filetage interne G1" / DN25
- 1 adaptateur coude pour tuyaux à filtage interne G1½" / DN40
- 1 clapet anti-retour (pré-installe)
- 1 rondeille inox (pré-installé)
- 1 corde en nylon (10 m)
- 1 mode d'emploi
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le déroulant.
Mise en service
Raccordement à un flexible ou à la tuyauterie
Il est possible d'utiliser l'appareil avec un flexible ou une tuyauterie. L'appareil est fourni en standard avec un raccord pur le système de branchement « Quick Connect »
Observez les indications suivantes relatives à l'évacuation d'eau :
- Notez que l'utilisation de l'adaptateur de réduction (7) peut diminuer les performances de l'appareil. L'adaptateur de réduction doit être coupé jusqu'àu diamètre utilisé pour ne pas affercer les performances de l'appareil.
- Notez qu'il n'est pas possible de déplacer l'appareil de manière flexible s'il est utilisé avec une tuyauterie fixe.
- Observe que la taille maximum de particules diminue en fonction du diamètre du tuyau.
- Notez que le débit de la pompe diminue lorsque la longueur de l'évacuation d'eau augmente.
Info
Vouspouvezau besoin scier l'adaptateur deréduction (7) au diamètre désire.
L'adaptateur de réduction (7) avec clapet anti-retour (8) et rondelle inox (9) est déjà monté en usine sur l'adaptateur coude (10).
Tuyau sans filetage
- Placez un collier adequat sur le flexible.
- Poussez le flexible (diamètre interieur 25mm ou 38mm ) jusqu'à la butée sur l'adaptateur de réduction (7).
- Fixez le flexible en serrerant le collier.
Tube ou tuyau avec filetage
- Vissez le raccord de flexible ou de tube (filetage interne G1" / DN25) sur l'adaptateur de réduction (7).
Alternative, it is essentially possible of visser un tube ou un tuyau avec filetage interieur G1½" / DN40 directement sur l'adaptateur coude (10).

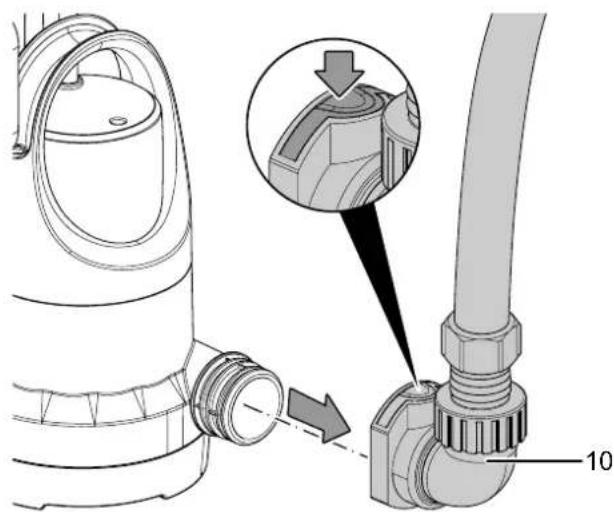

Raccordement du système de branchement
- Appuyez sur la touche rouge de l'adaptateur coudé (10).
- Emmanchez l'adaptateur coudé (10) sur le raccord de pompe (2).
Pour enlever le système de branchement, appuyez sur la touche rouge de l'adaptateur coude (10) et extrayez celui-ci.
Réglage du contact à flotteur
L'appareil est équipé d'un contact à flotteur (4) qui permet de lemettre en marche et de l'arrêter automatiquement en fonction du niveau de l'eau. Verifiez le bon fonctionnement du contact à flotteur (4) à intervalles réguliers.
| Point de commutation Niveau de l'eau | |
| TWP 4006 E | |
| Hauteur du point de mise en marche env. | 500 mm |
| Hauteur du point d'arrêt env. 100 mm | |
| TWP 7506 E | |
| Hauteur du point de mise en marche env. | 550 mm |
| Hauteur du point d'arrêt env. 120 mm | |
Il est possible de commander la hauteur de pompage par l'intermédiaire du contact à flotteur (4) et de sa position dans son support de maintien(3).
Veuillez observer les indications suivantes sur le contact à flotteur (4):
Assurez-vous que le contact à flotteur (4) ait un jeu toujours suffisant pour ne pas etre activé en permanence. Cela risquerait d'empêcher l'arrêt automatique et la pompe pourrait tourner a sec. Toute marche a sec endommage la pompe.
Veillez à ce que le contact à flotteur (4) puisse bouger librement,aucun obstacle ne doit restreindre sa mobilité.
- Veillez à ce que la distance entre le contact à flotteur (4) et son support de maintainen (3) soit suffisante pour ne pas risquer d'empêcher l'arrêt automatique et de provoquer ainsi une marche à sec de l'appareil.
- Veiliez à ne pas régler le contact à flotteur (4) de manière à ce qu'il repose à plat sur le fond. Cela risquerait d'empêcher l'arrêt automatique et la pompe pourrait tourner à sec.
Au besoin, bloquez le contact à flotteur (4) au moyen de son support de mainien (3). À cette fin, poussez le support de mainien du contact à flotteur (3) de haut en bas dans le support prévu sur le boitier, le contact à flotteur (4) pointant vers le bas. Pour régler la hauteur de pompage désirée, poussez le cable du contact à flotteur (4) à travers le support de mainien du contact à flotteur (3).
Mise en place de l'appareil
Observe les indications suivantes pour la mise en place ou avant la mise en marche de l'appareil :
- Le contact à flotteur doit pouvoir se déplacer librement. Le puits dans lequel l'appareil est déposé ne doit pas généré le contact à flotteur dans ses mouvements.
- Ne laissez pas l'appareil fonctionner sans surveillance.
Assurez-vous que l'appareil repose fermement sur le sol ou qu'il est suspendu en toute sécurité. - Accrochez ou placez l'appareil légerement en hauteur, par exemple sur des tuiles, lorsque vous l'utilisez dans des eaux représentant un fond naturel boueux.
- Verifiez que le flexible ou la tuyauterie est monté(e) de manière conforme.
Assurez-vous que le cordon secteur (5) ne subisse aucune traction et qu'il ait un jeu suffisant.
Assurez-vous que le raccordement au réseau corresponde aux mentions indiquées dans les caractéristiques techniques. - Vérifiez l'etat conforme de la prise secteur. La prise secteur doit être suffisamment sécurisée.
Assurez-vous que I'humidite ne puisse jamais pénétrer dans la prise ou la fiche électrique. Il existe un risque d'électrocution!
#
Avertissement relat à la tension électrique
Electrocution causée par un cable d'alimentation endommagée.
Veillez a ne jamais maintainir ou suspendre l'appareil par le cable de raccordement secteur.
Remarque
Avec le temps, l'eau peut creer des dépôts. Afin d'éviter une dépréciation de l'appareil, vous ne devriez le laissersez tomber jusqu'à fond que lorsque vous étés sur de la propriété de l'eau ou que la taille des particules de saleté se trouvant dans l'eau ne dépasse pas 5 mm.

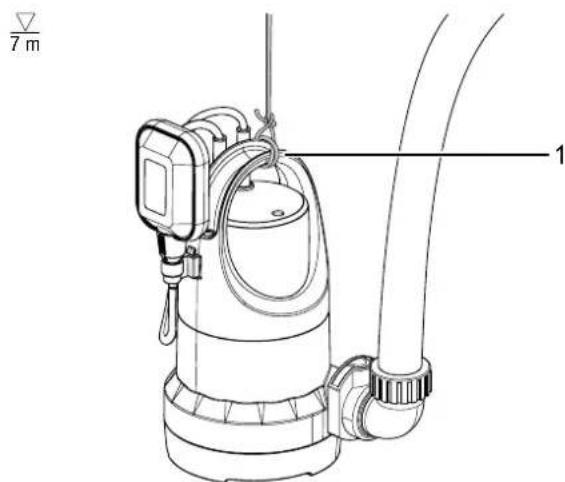

- Fixez la corde en nylon fournie à la poignée de transport (1) sur la partie supérieure de l'appareil.
- Faites descendre l'appareil légarement incliné dans l'eau afin que l'air contenu puisse s'échapper.
- Si l'appareil doit être déposé sur le fond, voirlez que ce dernier soit plan.
- Fixez l'extrémité de la corde en Nylon à un endroit facilement accessible, afin de pouvoir-retirer l'appareil une fois que l'opération de pompage est terminée.
Utilisation
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.
Avertissement relat à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
Info
L'appareil est doté d'une fonction de purge automatique. Si le niveau de liquide est faible, de l'air aspiré ou présente dans la pompe peut s'échapper. De plus, du liquide peut couler à cet endroit.
Si l'appareil a des problèmes d'amorçage à bas niveau de liquide, vous pouvez débrancher et re-brancher la fiche secteur à plusieurs reprises afin d'aider au processus d'amorçage.
- Branchez la fiche secteur sur une prise secteur suffisamment sécurisée.
L'appareil se met en marche lorsque le contact à flotteur se trouve à la hauteur d'activation maximum ou programme.
L'appareil s'arrête lorsque le contact à flotteur se touve à la hauteur d'arrêt minimum ou programmée.
Info
L'appareil est doté d'un clapet anti-retour (8). Cela évite que l'eau venant de la conduite ne coule à travers l'appareil à la fin du pompage.
Mode manuel
Il est également possible d'utiliser l'appareil en mode manuel.
Le mode manuel vous permet d'aspirer l'eau jusqu'à une hauteur résiduelle de 5 mm.
Notez que le niveau d'eau doit se monter à 55 mm au minimum pour l'utilisation du mode manuel.
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
Remarque
La marche à sec peut déterminer l'appareil.
Éteignez l'appareil avant qu'il ne marche à sec.
- Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Le cas échéant, sortez l'appareil du liquide en le tirant par la corde en Nylon.
- Poussez le cable du contact à flotteur (4) jusqu'à l'extremité travers le support de maintain du contact à flotteur (3).
- Poussez le support de maintain du contact à flotteur (3) de haut en bas dans le support prévu sur le boîtier, le cable du contact à flotteur pointant vers le bas.
Dans cette position, le contact à flotteur est fixé, l'appareil peut ainsi rester constamment allumé.
- Faites descendre l'appareil légerement incliné dans l'eau afin que l'air évientuèlement contenu puisse s'échapper. Veillez à ce que le contact à flotteur reste dans la bonne position.
-
Branchez la fiche secteur sur une prise secteur suffisamment sécurisée.
L'appareil s'allume. -
Surveillez le pompage.
- Si vous remarquez que l'appareil commence à aspirer de l'air, éteignez l'appareil et débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Info
Si I'appareil s'arrête après une brve pereode de fonctionnement, le contact flottant a declenche. Bloquez de nouveau le contact flottant selon l'illustration.
Mise hors service
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Sortez l'appareil en le tirant avec la corde en nylon.
- Debranchez le tuyau raccordé.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
- Entreposez l'appareil conformément aux indications figurant dans le chapitre « Stockage »
Défauts et pannes
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
Avertissement relat à la tension électrique
Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.
Remarque
Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouze alors remettre l'appareil en marche.
- Arrêtez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
L'appareil ne se met pas en marche :
- Vérifiez le raccordement au secteur.
-
Vérifiez leFuse ou le disjoncteur secteur.
-
Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatiez que l'appareil est endommagé, n'essayez pas de le remettre en marche. Afin d'éviter tout risque pour la sécurité, n'entreprenez aucune réparation. Éliminez l'apparil conformément aux indications du chapitre « Élimination »
-
Vérifiez si le contact à flotteur se trouve au-dessus du point de mise en marche automatique.
- Le cas échéant, l'appareil a chauffé et le disjoncteur thermique est activé.
Dans ce cas, attendez environ 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.
- La température de l'eau est supérieure à 35^ et le disjoncteur thermique est activé.
- Vérifiez si des corps étrangers se sont fixés dans l'ouverture d'aspiration (6), dans l'adaptateur de réduction (7), et/ou dans le flexible ou dans la tuyauterie.
L'appareil fonctionne mais n'aspire pas d'eau :
- Vérifiez que l'appareil ne contienne pas d'air. Descendez le légèrement penché dans l'eau et attendez jusqu'à que tout l'air se soit échappé de l'appareil.
- Allumez et éteignez plusieurs fois l'appareil pendant qu'il se trouve dans l'eau afin d'aider à la purge automatique.
- Verifiez si le niveau d'eau minimum est atteint, voir les caractéristiques techniques. L'appareil a besoin d'une hauteur minimum d'eau pour que le pompage puisse commencer.
- Vérifiez si les flexibles sont obstrués ou si des particules en suspension avec une taille supérieure à 5 mm pouvant obstruer l'appareil se trouvent eventuellement dans l'eau.
- Verifiez si le diamètre du flexible utilisé n'est pas trop faible.
- Verifiez l'absence de pli ou de blocage dans le flexible. Éliminez les pris et les blocages.
- Verifiez si l'adaptateur de réduction (7), le clapet anti-retour (8) ou l'adaptateur coude (10) sont bouchés.
L'appareil ne s'esteint pas automatiquement :
- Le contact à flotteur ne peut pas descendre. Vérifiez la liberté de mouvement du contact à flotteur. Éliminez les blocages, le cas échéant, ou assurez une liberté de mouvement suffisante du contact à flotteur.
L'appareil s'arrête peu après avoir commencé à fonctionner :
- Vérifiez si la température de l'eau est trop élevé. Le cas échéant, l'appareil a chauffé à cause de la température de l'eau et le disjoncteur thermique est activé.
- Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Vérifiez si les flexibles sont obstrués ou si des particules en suspension avec une taille supérieure à 5 mm pouvant obstruer l'appareil se trouvent eventuellement dans l'eau. Le cas échéant, l'appareil a chauffé à cause des blocages et le disjoncteur thermique est activé.
La débit de pompage diminue ou est trop faible :
- Vérifiez si les flexibles sont obstrués ou si des particules en suspension avec une taille supérieure à 5 mm pouvant obstruer l'appareil se trouvent eventuelle dans l'eau.
- Vérifiez le diamètre du tuyau et la hauteur de refoulement. Une hauteur de refoulement trop élevé et/ou un diamètre de tuyau trop faible peuvent provoquer une diminution des performances.
- Verifiez l'absence de pli ou de blocage dans le flexible. Éliminez les pris et les blocages.
Impossible d'ouvrir ou de fermer le système de branchement :
- Vérifiez si le système de branchement est encrassé et nettoyez-le si nécessaire, voir chapitre « Nettoyage »
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Entretien
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arretez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Indications de maintenance
Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de l'appareil.
Signaux de sécurité et étiquettes sur l'appareil
Contrôlez régulierement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.
Nettoyage
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
- Debranchez le tuyau raccorde.

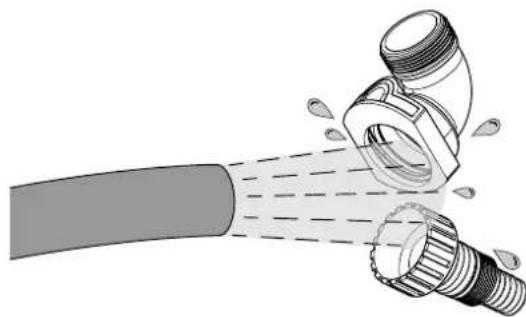

Rincez l'adaptateur à l'eau claire.

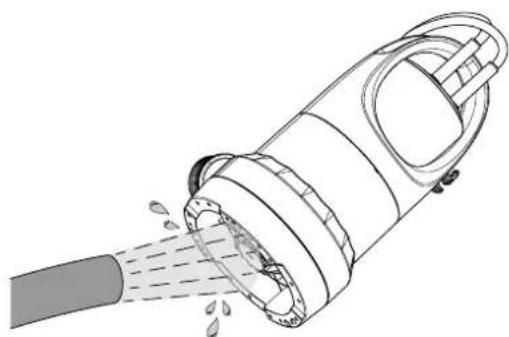

- Rincez l'ouverture d'aspiration à l'eau claire.
Annexe technique
Données techniques
| Paramètre Valeur | ||
| Modèle TWP 4006 E TWP 7506 E | ||
| Numéro d'article 4.610.000.004 4.610.000.006 | ||
| Débit max. 7300 l/h 13000 l/h | ||
| Hauteur de refoulement max. 7,5 m 9,5 m | ||
| Profondeur d'immersion max. | 7 m | 7 m |
| Température de l'eau max. 35 °C 35 °C | ||
| Raccordement secteur 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Puissance absorbée, max. 400 W 750 W | ||
| Indice de protection | IPX8 | IPX8 |
| Profondeur minimum de fonctionnement | 55 mm | 55 mm |
| Niveau d'eau hauteur d'aspiration max. | 5 mm 5 mm | |
| Type de raccordement | CEE 7/4 | CEE 7/4 |
| Longueur de cordon | 10 m | 10 m |
| Classe de protection | I | I |
| Poids | 4 kg | 5 kg |
| Dimensions(longueur x largeur x hauteur) | 220 x 160 x 310 mm | 220 x 160 x 370 mm |
| Taille max. des particules 5 mm | 5 mm | |
| Hauteur du point de mise en marche | 500 mm 550 mm | |
| Hauteur du point d'arrêt | 100 mm 120 mm | |
| Raccord de tuyau, diamètre intéieur | 25 mm ; 38 mm | 25 mm ; 38 mm |
| Raccord fileté | G1" / DN25G1½" / DN40 | G1" / DN25G1½" / DN40 |
Representation schematique
TWP 4006 E
TWP 7506 E

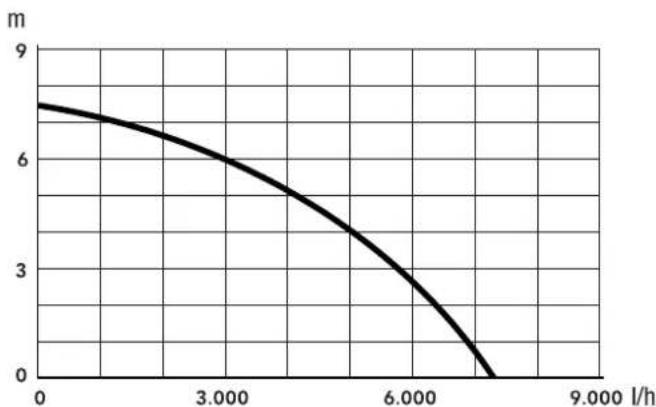

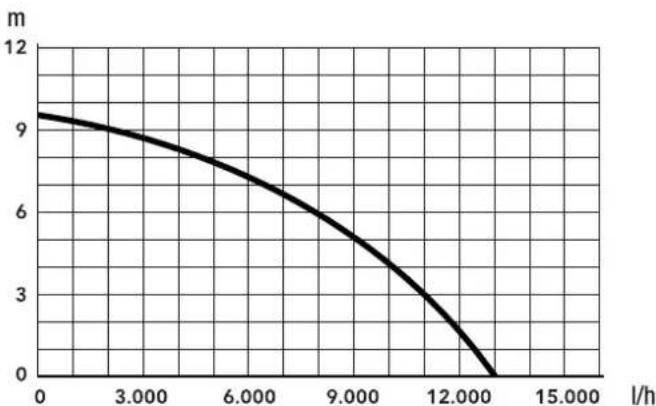

Graphique de performances (hauteur de refoulement/débit)
TWP 4006 E
TWP 7506 E

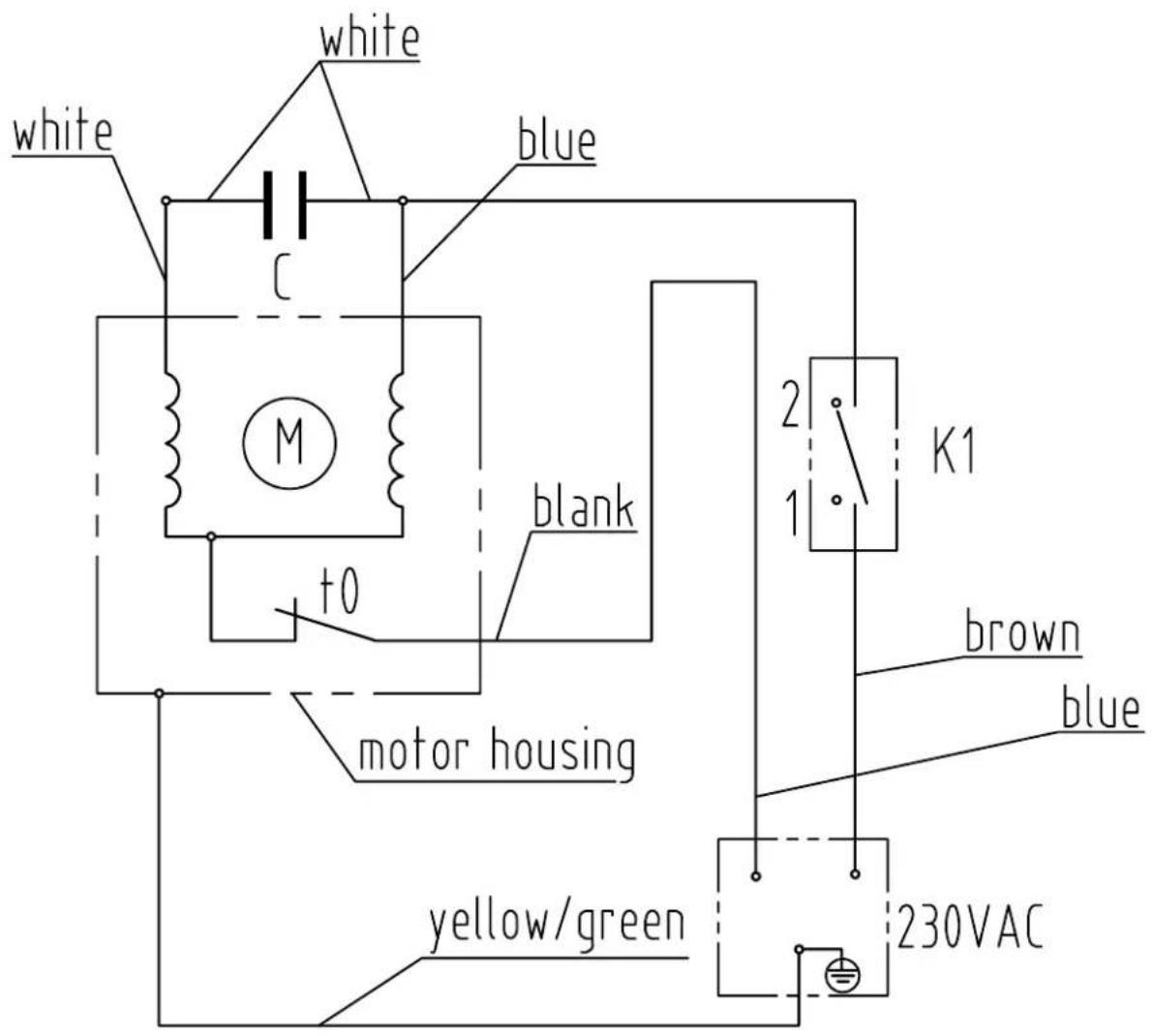

Schemeélectrique

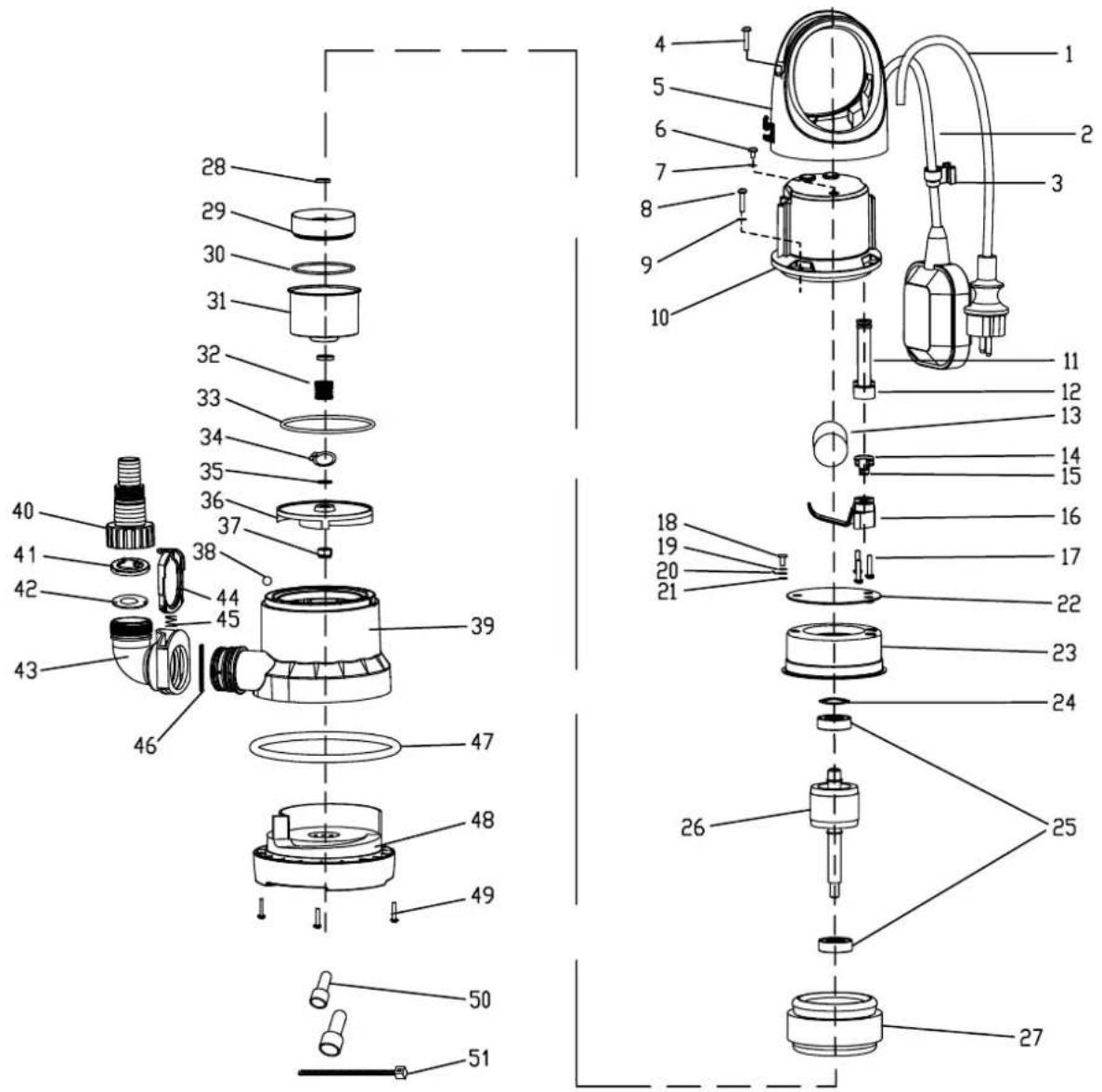

Nomenclature et liste des pieces de rechange TWP 4006 E / TWP 7506 E
Remarque: Les nombres de reperteage des pieces de rechange sont différents des nombres de reperteage des composants utilisés dans la notice d'instructions.
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barree, appose sur un apparéil électricque ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électricques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électricques usages.
La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles deContaining.
Valable uniquely en France
Déclaration de conformité
Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit :
TWP 4006 E
TWP 7506 E
Type:
Pompe immergee pour eaux
claires
À partir de l'année modèle: 2023
Normes harmonisées appliquées :
EN 60335-1:2012/A15:2021
EN IEC 60335-2-41:2021/A11:2021
Normes et specifications techniques nationales appliquées :
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A1:2019
EN 62233:2008
Fabricant et nom du responsable des documents techniques :
Trotec GmbH
Lieu et date de la déclaration :
Heinsberg, le 16.11.2023
Joachim Ludwig, gérant
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
3+49 2452 962-400
+492452962-200
info@trotec.com
www.trotec.com
