MODE D'EMPLOI BM18 TROTEC
Normes de sécurité .... 2
Informations sur l'appareil .... 4
Transport et stockage 5
Utilisation.... 5
Principe de mesure.... 6
Maintenance et réparation.... 7
Défauts et pannes.... 8
Élimination....8
Remarques concernant la notice
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessité d'observer le manuel d'utilisation.
Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
- L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- N'exposez pas l'appareil à de fortes vibrations.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• L'appareil ne doit pas être ouvert. - N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
-
Placez les piles dans le compartiment à piles en respectant les polarités.
-
Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de l'appareil lorsque vous n'utilisez pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
- Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).
Utilisation conforme
Utilisez l'appareil uniquement pour mesurer l'humidité du bois et des matériaux de construction au sein de la plage de mesure indiquée dans les données techniques.
Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.
Utilisations non conformes prévisibles
N'utilisez pas l'appareil dans des zones explosives ou pour effectuer des mesures dans des liquides ou sur des pièces sous tension. Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».
Risques résiduels
Avertissement relatif à la tension électrique
Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier !
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.
Attention
Risque de blessures au niveau des pointes de mesure lors de la manipulation de l'appareil.
Utilisez toujours le capuchon de protection lorsqu'aucune mesure n'est effectuée.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
Utilisez uniquement les pointes de mesure d'origine livrées avec l'appareil. D'autres pointes de mesure pourraient déformer ou détériorer le support de l'appareil.
Remarque
N'introduisez ou ne retirez jamais l'appareil de mesure de force dans ou du matériau à mesurer. Les actions violentes peuvent déformer ou casser les pointes de mesure ou détériorer le boîtier.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
L'appareil de mesure d'humidité BM18 permet de déterminer l'humidité du bois et des matériaux de construction. En outre, la température ambiante peut être mesurée en °C ou en °F. Il est possible d'allumer le rétroéclairage de l'écran.

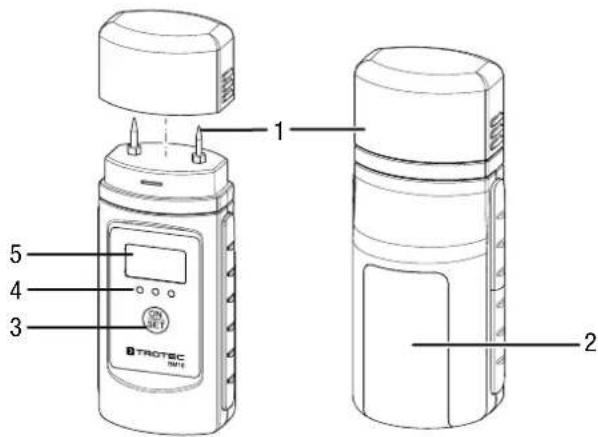

Représentation de l'appareil
| 1 Pointes de mesure avec capuchon de protection | |
| 2 Compartiment à pile avec couvercle | |
| 3 Touche ON/SET | |
| 4 LED (vert/jaune/rouge) | |
| 5 Écran |

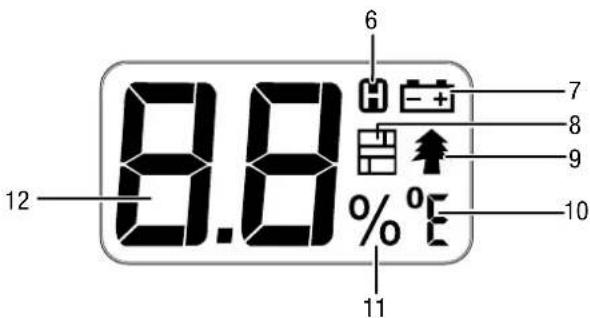

Écran
| 6 Affichage valeur de mesure gelée |
| 7 Symbole de pile |
| 8 Affichage mode de mesure humidité de bâtiment |
| 9 Affichage mode de mesure humidité du bois |
| 10 Affichage unité de température |
| 11 Affichage unité d’humidité (pourcentage) |
| 12 Affichage valeur de mesure |
Caractéristiques techniques
| Modèle BM18 | |
| Principe de mesure Mesure de la résistance | |
| Dimensions 122 x 51x 45 mm | |
| Poids 115 g (avec pile) | |
| Plage de mesure Humidité du bois : de 6 à 60 %Humidité des bâtiments :de 0,2 à 2,9 %Température : de 0 à 40 °C(32 à 104 °F) | |
| Résolution de la plage de mesure | Humidité du bois : 1 %Humidité des bâtiments : 0,1 %Température : 1 °C |
| Précision Valeur d’humidité du bois jusqu’à30 % : ±2 %Valeur d’humidité du bois à partirde 30 % : ±4 %Valeur d’humidité de bâtimentjusqu’à 1,4 % : ±0,1 %Valeur d’humidité de bâtiment àpartir de 1,4 % : ±0,2 %Température : non précisée | |
| Température ambiante de 0 à 40 °C à < 80 % HR | |
| Alimentation électrique 1 pile bloc de 9 V | |
| Arrêt automatique au bout de 30 secondes environ | |
Contenu de la livraison
• 1 BM18
- 1 pile bloc 9 V
• 1 capuchon de protection
- 1 jeu de pointes d'électrode (2,2 x 8 mm)
- 1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Transportez l'appareil au sec et protégé, par exemple dans un sac approprié, afin d'éviter les effets des influences extérieures.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- la température de stockage correspond aux valeurs indiquées dans les caractéristiques techniques
- Enlever la pile de l'appareil.
Utilisation

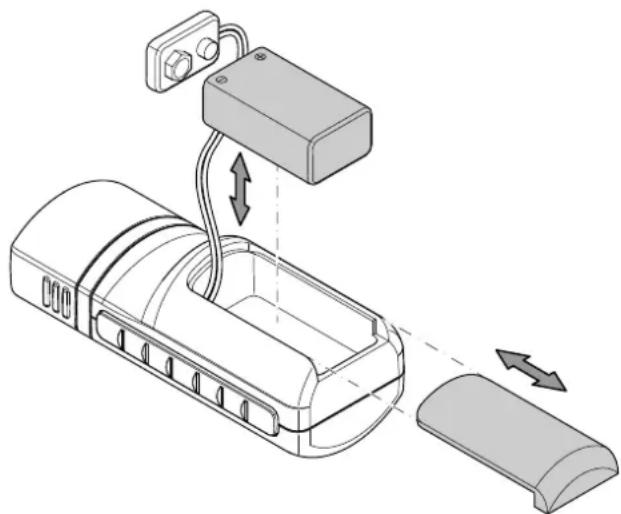

Mise en place des piles
- Insérez la pile fournie avant la première utilisation.
Remarque
Assurez-vous que la surface de l'appareil est sèche et que l'appareil est éteint.
- Ouvrez le compartiment à pile situé au dos en faisant glisser le couvercle vers le bas.
- Raccordez la pile bloc de 9 V avec le clip de pile en respectant la polarité.
- Insérez la pile avec le clip dans le compartiment à pile.
- Remettez le couvercle en place sur le compartiment à pile en le faisant glisser.
Mise en marche de l'appareil
Info
Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation d'eau de condensation sur le circuit imprimé de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.
- Appuyez sur la touche ON/SET (3).
L'écran s'allume.
→ L'appareil est prêt à fonctionner.
Sélection du mode de mesure
- Appuyez sur la touche ON/SET (3) pendant 3 secondes environ pour pouvoir sélectionner le mode de mesure.
→ Le symbole du mode de mesure actif clignote. - Appuyez brièvement plusieurs fois de suite sur la touche ON/SET (3) afin de sélectionner le mode de mesure désiré :
- Si le symbole (8) apparaît sur l'écran, le mode de mesure Humidité de bâtiment s'active.
- Si le symbole (9) apparaît sur l'écran, le mode de mesure Humidité du bois s'active.
-
Si le symbole (10) pour °C ou °F apparaît sur l'écran, le mode de mesure Température s'active.
-
Attendez environ 3 secondes jusqu'à ce que le symbole choisi cesse de clignoter.
→ Le mode de mesure sélectionné est maintenant actif.
Mesure de la température
La température ambiante déterminée par l'appareil est indiquée en temps réel sur l'affichage valeur de mesure (12).
Mesure de l'humidité
- Retirez le capuchon de protection des pointes de mesure.
- Si possible, insérez délicatement les pointes de mesure sur quelques millimètres dans le matériau à mesurer.
- Lisez la valeur indiquée sur l'affichage valeur de mesure (12).
- Retirez prudemment l'appareil du matériau en effectuant de légers mouvements latéraux.
- Replacez le capuchon de protection sur l'appareil une fois la mesure terminée.
Réglage du rétroéclairage
- Appuyez brièvement sur la touche ON/SET (3).
→ Le rétroéclairage est activé.
Le rétroéclairage s'éteint automatiquement au bout de 3 secondes environ.
Utilisation de la fonction HOLD
- Appuyez brièvement sur la touche ON/SET (3).
La valeur indiquée sur l'affichage valeur de mesure (10) est gelée.
L'affichage valeur de mesure gelée (6) apparaît sur l'écran.
- Appuyez brièvement sur la touche ON/SET (3).
→ La valeur de mesure s'affiche de nouveau en temps réel.
Lecture de l'affichage à LED
Dans le mode de mesure Humidité du bois, les LED sont à lire de la manière suivante :
- Lorsque l'humidité du bois mesurée est inférieure à 6 %, aucune LED n'est allumée.
- Lorsque l'humidité du bois mesurée est comprise entre 6 et 16 %, la LED verte est allumée.
- Lorsque l'humidité du bois mesurée est comprise entre 16 et 20 %, la LED jaune est allumée.
- Lorsque l'humidité du bois mesurée est supérieure à 20 %, la LED rouge est allumée.
- Si la plage de mesure de l'appareil est dépassée, l'écran affiche OL.
Dans le mode de mesure Humidité de bâtiment, les LED sont à lire de la manière suivante :
- Lorsque l'humidité de bâtiment mesurée est inférieure à 0,2 %, aucune LED n'est allumée.
- Lorsque l'humidité de bâtiment mesurée est comprise entre 0,2 et 0,7 %, la LED verte est allumée.
- Lorsque l'humidité de bâtiment mesurée est comprise entre 0,7 et 0,9 %, la LED jaune est allumée.
- Lorsque l'humidité de bâtiment mesurée est supérieure à 0,9 %, la LED rouge est allumée.
- Si la plage de mesure de l'appareil est dépassée, l'écran affiche OL.
Changement d'unité °C/°F
- Appuyez sur la touche ON/SET (3) pendant 3 secondes environ.
L'affichage (10) passe à ^ C ou ^ F.
→ La valeur de mesure s'adapte à l'unité choisie.
Arrêt de l'appareil
- En cas d'inactivité, l'appareil s'éteint automatiquement au bout 30 secondes environ.
- Replacez le capuchon de protection sur l'appareil.
Principe de mesure
Cet appareil de mesure est conçu pour la détermination approximative du taux d'humidité du bois ou du matériau selon un principe de mesure de résistance. L'appareil permet notamment de déterminer l'humidité du bois de sciage et de chauffage. Cet appareil de mesure peut être aussi utilisé pour déterminer l'humidité des matériaux de construction tendres comme le plâtre ou le crépi.
Le procédé de mesure de résistance est une méthode de mesure indirecte ; la conductivité électrique du matériau sert à déterminer son taux d'humidité.
Les facteurs susceptibles de modifier la conductivité, par exemple les matériaux conducteurs ou les sels dissous, ont de ce fait une influence directe sur les valeurs de mesure. Par conséquent, les valeurs de mesure affichées sont à considérer à titre indicatif pour le taux d'humidité.
Indications relatives à la mesure d'humidité du bois :
Une courbe de calibrage est intégrée à l'appareil pour les mesures du taux d'humidité du bois ; celle-ci correspond à la moyenne des essences de bois significatives en Europe à partir d'une température du bois de 20 °C. C'est pourquoi aucun réglage particulier n'est nécessaire pour déterminer rapidement et approximativement la teneur en humidité du bois. En présence d'autres températures de bois ou lorsqu'il est nécessaire de prendre en compte la sorte et la densité apparente d'un bois déterminé, nous recommandons d'effectuer une analyse gravimétrique ou d'utiliser un humidimètre pour bois équipé d'une fonction de compensation de la température et d'une option de sélection de l'essence de bois spécifique.
- Positionnez toujours les pointes de mesure perpendiculairement à la direction des fibres du bois. La conductivité transversale au sens des fibres est inférieure à celle présente le long des fibres.
-
Lors du choix de la position de mesure, observez les points suivants :
-
Mesurez toujours l'humidité du matériau à au moins trois points de mesure différents afin d'obtenir une précision suffisante en calculant la moyenne arithmétique.
- Ne mesurez pas sur la partie frontale car c'est là que se trouvent les zones sèches.
-
Si possible, n'effectuez pas de mesure sur les fissures, les nœuds ni les poches de résine.
-
Les produits de protection du bois huileux et / ou aqueux ont une influence sur le résultat de la mesure.
- Autant que possible, ne mesurez pas de bois présentant une température inférieure à -5 °C. Les températures de bois trop basses faussent le résultat de mesure.
-
Évitez de frotter le matériau à mesurer pour ne pas provoquer d'électricité statique. L'électricité statique fausse le résultat de mesure.
-
Un taux d'humidité du bois inférieur à 10 % HR peut favoriser l'apparition de forces électrostatiques sur le matériau à mesurer. Ceci peut fausser le résultat de mesure. L'expérience montre que ceci se produit à la sortie des installations de séchage de bois contreplaqué. Éliminez cette électricité statique en prenant les mesures de mise à la terre appropriées.
- La précision de la mesure est fonction de la pression d'appui des pointes de mesure. Le contact des pointes de mesure avec le bois doit être réalisé de façon que la résistance de transfert soit inférieure à la résistance de mesure.
Indications relatives à la mesure des matériaux :
Lors de l'évaluation des résultats de mesure, il convient toutefois de considérer qu'une présence élevée de sels dissous dans le matériau à mesurer peut falsifier le résultat de mesure. Plus le matériau à mesurer contient de sel, plus sa conductivité est grande et plus les valeurs affichées sont élevées.
En outre, prenez en compte les influences provoquées par les matériaux conducteurs :
si le matériau de construction contient un matériau conducteur d'électricité, sa valeur de résistance sera plus basse, ce qui simulera une valeur d'humidité plus élevée. Une valeur de mesure trop élevée va donc s'afficher.
Un contrôle visuel ne permet pas toujours de détecter si le matériau de construction contient des matériaux conducteurs.
Les armatures, les caches métalliques et les matériaux d'isolation conducteurs, comme les scories dans les plafonds à poutres, comptent parmi les sources d'erreur les plus importantes. En particulier, les isolations avec revêtement métallique provoquent très souvent des erreurs d'interprétation des valeurs de mesure. Des indications quantitatives sur le taux d'humidité du matériau minéral à mesurer ne peuvent être obtenues qu'à l'aide de l'analyse gravimétrique ou de la méthode CM.
Maintenance et réparation

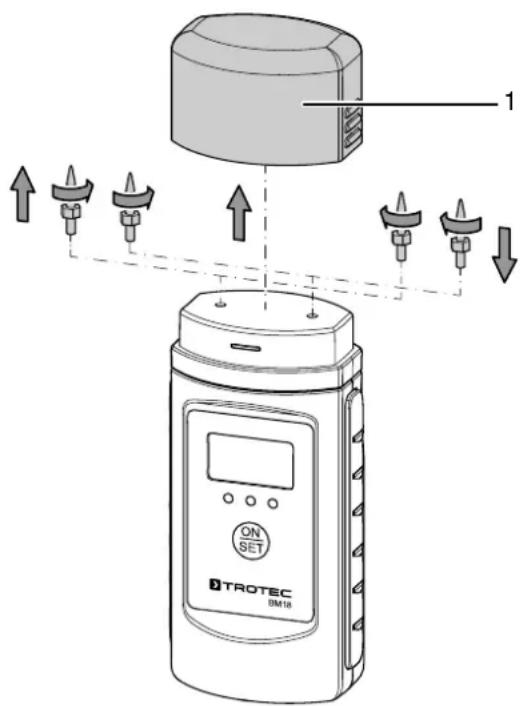

Remplacer les pointes de mesure
Remplacez les pointes de mesure dès qu'elles présentent des signes d'usure (oxydation, déformation, encrassement important ne pouvant être nettoyé).
√ Assurez-vous que l'appareil est éteint.
- Retirez le capuchon de protection (1) de l'appareil.
- Dévissez les pointes de mesure.
- Vissez les nouvelles pointes de mesure sur l'appareil.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
Les segments de l'affichage ne sont plus nettement visibles ou tremblotent :
- La tension de la pile est insuffisante. Remplacez la pile sans délai.
Les valeurs de mesure affichées par l'appareil ne sont pas crédibles :
- La tension de la pile est insuffisante. Remplacez la pile sans délai.
Élimination
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
)+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
