| Caractéristiques techniques | Débit maximal : 7500 L/h |
|---|---|
| Type de pompe | Pompe à eau submersible |
| Alimentation électrique | 230 V, 50 Hz |
| Puissance | 800 W |
| Profondeur de submersion | Jusqu'à 7 mètres |
| Température de l'eau | Max. 35 °C |
| Utilisation | Idéale pour le drainage des eaux claires et des eaux usées légères |
| Maintenance | Vérifier régulièrement le filtre et nettoyer si nécessaire |
| Sécurité | Protection contre la marche à sec |
| Poids | Environ 8 kg |
| Dimensions | Dimensions compactes pour un stockage facile |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - TDP 7500 E TROTEC
Questions des utilisateurs sur TDP 7500 E TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice TDP 7500 E - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TDP 7500 E de la marque TROTEC.
MODE D'EMPLOI TDP 7500 E TROTEC
Informations sur l'utilisation de cette instruction .... 2
Sécurité.... 3
Informations sur l'appareil .... 6
Transport et stockage 7
Montage et installation 8
Utilisation....10
Accessoires disponibles.... 11
Défauts et pannes.... 11
Entretien....12
Annexe technique.... 13
Élimination.... 26
Déclaration de conformité.... 26
Informations sur l'utilisation de cette instruction
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Avertissement
Les consignes accompagnées de ce symbole vous indiquent l'existence d'un risque de chute.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessité d'observer le manuel d'utilisation.
Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous :
TDP 5500 E
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
Consignes générales de sécurité
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
- N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Consignes générales de sécurité – Sécurité électrique
- L'appareil doit être alimenté par l'intermédiaire d'un disjoncteur différentiel (RCD) à courant de défaut assigné de 30 mA maximum.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des détériorations sur la prise ou sur le câble de raccordement secteur.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cordons secteurs défectueux représentent un sérieux danger pour la santé. - En cas de risque d'inondation, il est nécessaire de placer les connections dans une zone sécurisée à l'abri de l'eau. Il existe un risque d'électrocution !
- Veillez à la concordance entre la tension d'alimentation et les indications de la plaque signalétique.
- Faites exécuter tous les travaux d'installation électrique par un spécialiste en conformité avec les consignes nationales et les exigences spécifiques à l'appareil.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Protégez la ligne de raccordement au secteur de la chaleur, de l'huile et des arêtes tranchantes. Veillez à ce que la ligne de raccordement au secteur ne soit ni coincée, ni pliée, ni soumise à d'autres contraintes mécaniques.
- Utilisez uniquement des rallonges électriques conçues pour la puissance de l'appareil, étanches et destinées à l'usage à l'air libre. Déroulez toujours entièrement un touret de câble avant l'utilisation. Vérifiez l'intégrité du câble. L'utilisation de rallonges non homologuées pour l'usage à l'extérieur peut entraîner des blessures par électrocution.
- Débranchez le cordon secteur avant tous les travaux sur l'appareil, en cas de fuite du système d'eau, pendant les pauses de travail et lorsque l'appareil n'est pas utilisé.
Consignes générales de sécurité – Sécurité des personnes
- N'utilisez jamais l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau ou dans le fluide pompé ou peuvent y accéder. Il existe un risque d'électrocution !
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
Consignes de sécurité spécifiques aux pompes pour puits profonds
- Ne faites fonctionner l'appareil qu'en position verticale.
- Veuillez noter que des agents lubrifiants sont mis en œuvre dans l'appareil et qu'ils sont susceptibles de provoquer des dommages ou de la salissure, par exemple en cas de fuite. N'utilisez pas l'appareil pour de l'eau potable ou les étangs de jardin dans lesquels se trouvent des poissons ou des plantes de valeur.
- Ne portez pas et ne fixez pas l'appareil par son cordon d'alimentation ou son flexible.
- Ne placez aucun objet sur l'appareil, même pour l'alourdir. L'appareil s'enfonce vers le sol par son propre poids.
- Après l'installation, il est nécessaire de maintenir la prise de l'appareil libre d'accès lorsque ce dernier est utilisé.
- Ne faites jamais fonctionner l'appareil à sec ! L'appareil doit être entièrement immergé dans le liquide à pomper avant d'être mis en service.
- Ne branchez en aucun cas l'appareil directement sur le secteur. L'appareil ne doit en aucun cas être mis en œuvre sans boîtier de commande.
- Portez des chaussures solides et fermées comme protection contre les électrocutions.
- Faites contrôler un nouvel appareil par un spécialiste avant de l'utiliser :
- La mise à terre, le neutre et le disjoncteur différentiel doivent correspondre aux réglementations nationales et fonctionner parfaitement,
- Les connections électriques doivent être protégées contre l'humidité.
- Protégez l'appareil contre le gel.
Utilisation conforme
La TDP 5500 E / TDP 7500 E / TDP 7501 E est destinée exclusivement au pompage d'eaux claires à partir de grandes profondeurs aux fins d'utilisation comme eau non potable pour la maison et le jardin.
L'appareil peut être mis en œuvre dans les buts suivants :
- tirage de l'eau des fontaines et des puits
- tirage de l'eau à partir de citernes à eau de pluie
L'eau pompée doit présenter les qualités décrites dans les caractéristiques techniques.
L'appareil est entièrement submersible (encapsulé de manière étanche) et peut être plongé dans le fluide pompé jusqu'à 20 m de profondeur.
Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.
Utilisation non conforme raisonnablement prévisible
- L'appareil n'est pas conçu pour un fonctionnement continu (par ex. comme pompe de recirculation des étangs).
- Il est interdit d'utiliser l'appareil dans les piscines couvertes ou de plein air.
- L'appareil n'est pas conçu pour une sécurisation continue et automatique du trop-plein (par exemple pour les puits ou la régulation des eaux souterraines). À cet égard, utilisez une installation stationnaire de relevage des eaux usées pour le drainage des bâtiments et des terrains.
- L'appareil n'est pas conçu pour augmenter la pression des réseaux de conduites d'eau existants.
- L'appareil n'est pas conçu pour le pompage d'eau potable.
- L'appareil n'est pas conçu pour pomper les fluides agressifs, corrosifs, inflammables ou explosifs, tels que :
- l'eau salée
- l'eau contenant du sable
- les aliments
- les détergents
- les carburants (par ex. essence, gazole)
- les huiles
- les graisses
- le pétrole
- les diluants à base de nitrate
- les eaux usées des toilettes et des urinoirs
• L'appareil ne doit pas être utilisé en cas de gel.
- Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre conscience des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».
Toute intervention d'installation ou de maintenance nécessitant l'ouverture du boîtier de commande doit être réalisée par un électricien qualifié.
Électricien
Les électriens qualifiés doivent lire et comprendre les schémas électriques, mettre les machines électriques en marche, entretenir et réparer les machines, raccorder les armoires électriques et de commande, garantir la capacité fonctionnelle des composants électriques et reconnaître les risques éventuels lors de la manipulation de systèmes électriques et électroniques.
Signaux de sécurité et étiquettes sur l'appareil
Remarque
N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :
Cette étiquette attire votre attention sur les consignes de sécurité suivantes :
- Ne faites jamais fonctionner la pompe à sec ! La pompe doit être entièrement immergée dans le liquide à pomper avant d'être mise en service.
- Lisez soigneusement la notice d'instructions avant de mettre la pompe en service et de l'utiliser.
- Ne branchez en aucun cas la pompe directement sur le secteur. La pompe doit être utilisée exclusivement en combinaison avec le boîtier de commande fourni avec l'appareil.
- Raccordez la fiche secteur du boîtier de commande à une prise de courant protégée selon les règles de l'art.


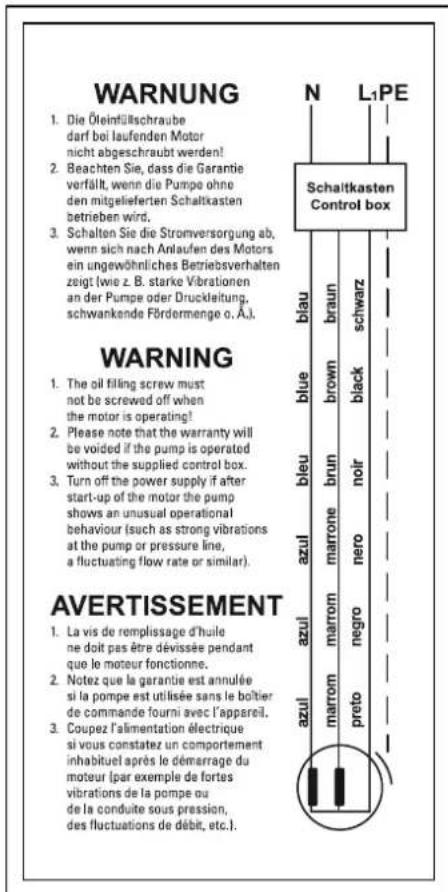

WARNING 1. Die Öleinfüllschraube darf bei laufenden Motor nicht abgeschraubt werden! 2. Beachten Sie, dass die Garantie verfällt, wenn die Pumpe ohne den mitgelieferten Schaltkasten betrieben wird. 3. Schalten Sie die Stromversorgung ab, wenn sich nach Anlaufen des Motors ein ungewöhnliches Betriebsverhalten zeigt (wie z. B. starke Vibrationen an der Pumpe oder Druckleitung, schwankende Fördermenge o. A). WARNING 1. The oil filling screw must not be screwed off when the motor is operating! 2. Please note that the warranty will be voided if the pump is operated without the supplied control box. 3. Turn off the power supply if after start-up of the motor the pump shows an unusual operational behaviour (such as strong vibrations at the pump or pressure line, a fluctuating flow rate or similar). AVERTISSEMENT 1. La vis de remplissage d'huile ne doit pas être dévisée pendant que le moteur fonctionne. 2. Notez que la garantie est annulée si la pompe est utilisée sans le boîtier de commande fourni avec l'appareil. 3. Coupez l'alimentation électrique si vous constatez un comportement inhabituel après le démerrage du moteur (par exemple de fortes vibrations de la pompe ou de la conduite sous pression, des fluctuations de débit, etc.).Cette étiquette attire votre attention sur les consignes de sécurité suivantes :
- La vis de remplissage d'huile ne doit pas être dévissée pendant que le moteur fonctionne.
- Notez que la garantie est annulée si la pompe est utilisée sans le boîtier de commande fourni avec l'appareil.
- Coupez l'alimentation électrique si vous constatez un comportement inhabituel après le démarrage du moteur (par exemple de fortes vibrations de la pompe ou de la conduite de refoulement, des fluctuations de débit, etc.).
- Coupez l'alimentation électrique avant d'ouvrir le couvercle.
Risques résiduels
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !
Veuillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Comportement en cas d'urgence
- Arrêtez l'appareil.
- Débranchez l'appareil du secteur. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
L'appareil dispose d'un disjoncteur thermique qui s'enclenche lors d'une surchauffe de l'appareil et arrête ce dernier.
Éteignez l'appareil et laissez le refroidir. Recherchez la cause de la surchauffe. Si le problème persiste, veuillez vous adresser au service après-vente.
Informations sur l'appareil
Description de l'appareil
La TDP 5500 E ou TDP 7500 E / TDP 7501 E est particulièrement adaptée au pompage d'eaux claires à partir de grandes profondeurs, par exemple dans les fontaines ou les puits.
L'appareil est en mesure de pomper par heure jusqu'à 6000 l (TDP 5500 E / TDP 7501 E) ou 4800 l (TDP 7500 E) à partir d'une profondeur de 20 mètres. La hauteur de refoulement va jusqu'à 58 mètres (TDP 5500 E) ou 93 mètres (TDP 7500 E) ou 90 mètres (TDP 7501 E).
L'appareil est équipé d'un boîtier de commande externe, si bien qu'il peut être piloté à tout moment et en toute sécurité en dehors du site d'installation. Un contacteur de surcharge protège l'appareil contre les surcharges.
La température de l'eau ne doit pas dépasser 35 °C.
Info
Les illustrations de cette notice d'instructions se réfèrent à titre d'exemple au modèle TDP 5500 E. Sauf mention contraire, les manipulations et les commentaires s'appliquent aussi au TDP 7500 E / TDP 7501 E.

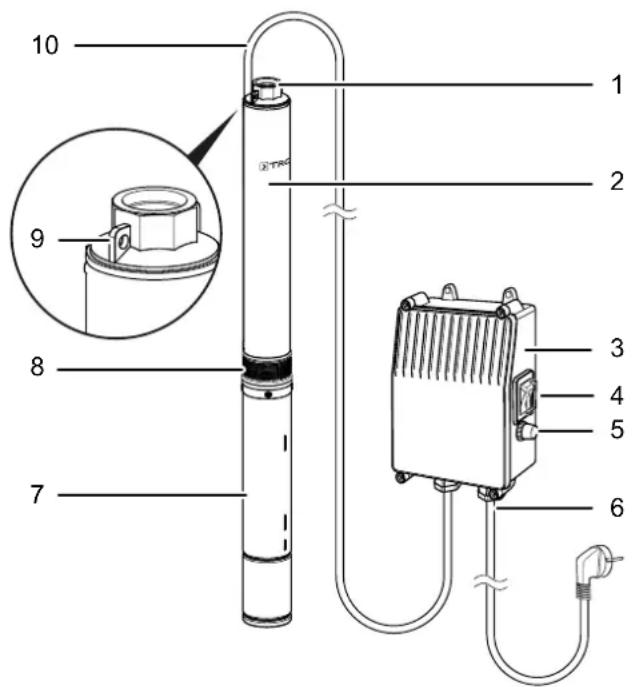

Représentation de l'appareil
| 1 Raccord de la conduite de refoulement avec filetage intérieur de 1 1⁄4" |
| 2 Pompe |
| 3 Boîtier de commande |
| 4 Interrupteur marche/arrêt protégé |
| 5 Contacteur anti-surcharge protégé |
| 6 Câble secteur |
| 7 Moteur |
| 8 Filtre à saletés |
| 9 Œillets de suspension |
| 10 Câble de raccordement du boîtier de commande |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- N'utilisez pas le câble de raccordement pour tirer l'appareil.
- N'utilisez pas le câble de raccordement ni le flexible pour porter l'appareil.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- Stockez l'appareil au sec et protégé du gel et de la chaleur.
- Entreposez l'appareil en position verticale, à l'abri de la poussière et de l'exposition directe au soleil.
- Le cas échéant, protégez l'appareil de la poussière par une housse.
- Vérifiez la présence éventuelle d'eau résiduelle dans l'appareil et videz-la le cas échéant afin de prévenir la formation de rouille.

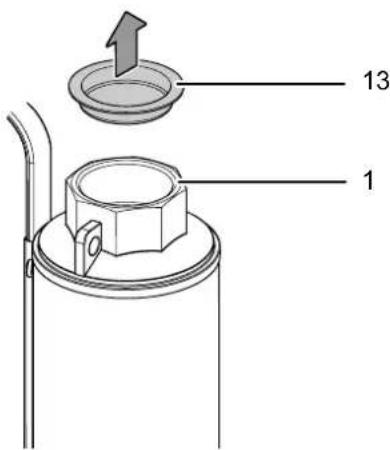

- Placez le capuchon sur le raccord de la conduite de refoulement afin de protéger l'appareil contre la poussière et les salissures.
Si vous n'utilisez pas l'appareil pendant une longue période, il est nécessaire de le nettoyer minutieusement après la dernière utilisation et avant chaque nouvelle remise en service. Les dépôts et les résidus peuvent causer des dysfonctionnements.
Pour la remise en service, procédez comme il est indiqué au chapitre « Mise en service ».
Montage et installation
Composition de la fourniture
• 1 pompe pour puits profonds
• 1 boîtier de commande
• 1 notice
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.

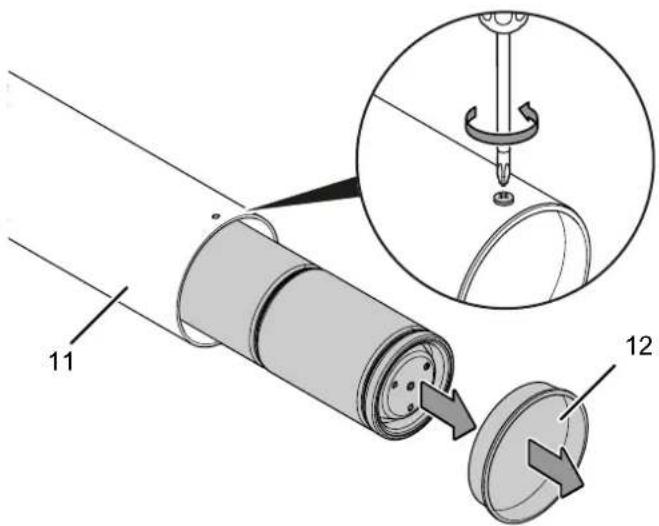

- L'appareil se trouve de plus à l'intérieur d'un tube en carton (11). L'extrémité du tube est fermée par un couvercle (12) fixé par une vis. Dévissez celle-ci au moyen d'un tournevis adapté et enlevez le couvercle (12).
- Extrayez prudemment l'appareil du tube en carton (11).
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.
Mise en service
Raccordement à un flexible ou à la tuyauterie
Il est possible d'utiliser l'appareil avec un flexible ou une tuyauterie. L'appareil est livré d'usine avec un filetage intérieur de 1 ¼".
Observez les indications suivantes relatives à l'évacuation d'eau :
- Il n'est pas possible de déplacer l'appareil de manière flexible s'il est utilisé avec une tuyauterie fixe.
- Notez que le débit de la pompe diminue lorsque la hauteur de la conduite de refoulement augmente.
Remarque
Si vous souhaitez raccorder un tuyau flexible comme conduite de refoulement, n'utilisez en aucun cas un tuyau d'aspiration ni un tuyau non résistant à la pression. Mettez en œuvre exclusivement des tuyaux résistants à la pression.
Raccordement de la conduite de refoulement
Avertissement
Veillez à ce que tous les éléments de la conduite de refoulement soient installés dans les règles de l'art. Un montage incorrect ou l'utilisation de pièces inadaptées peuvent entraîner un risque de blessures du fait que le liquide à pomper soit sous pression.
- Enlevez le capuchon (13) du raccord de la conduite de refoulement (1).
Conservez le capuchon (13) du raccord de la conduite de refoulement et remettez-le en place si vous entreposez la pompe afin d'en protéger l'intérieur contre la poussière et les salissures.

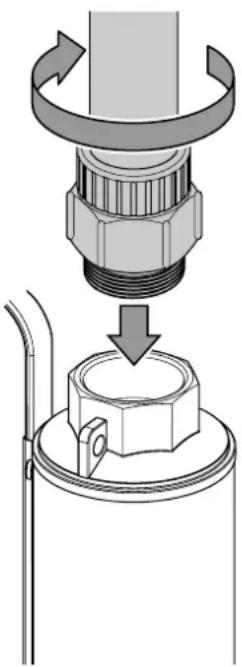

- Raccordez la conduite de refoulement au raccord (1) au moyen d'un adaptateur adéquat (filetage intérieur de 1 ¼"). Ce faisant, utilisez une bande d'étanchéité (bande au téflon par exemple) sur le raccord fileté de la conduite de refoulement afin de garantir l'étanchéité du branchement.
Installation du boîtier de commande
Avertissement relatif à la tension électrique
Tout travail au niveau des composants électriques doit être réalisé exclusivement par un électricien qualifié !
Avertissement relatif à la tension électrique
Coupez l'alimentation électrique avant d'ouvrir le couvercle.
Avertissement relatif à la tension électrique
L'appareil ne doit en aucun cas être mis en œuvre sans le boîtier de commande (3).
- Assurez-vous de la présence à proximité du montage d'une prise sécurisée au moyen d'un disjoncteur différentiel de 30 mA.
- Montez le boîtier de commande (3) à un endroit adéquat correspondant à la classe de protection (protégé des intempéries et des projections d'eau, sur un site non inondable). Notez que le boîtier de commande ne doit en aucun cas être monté à l'intérieur du puits.
- Faites brancher le câble de raccordement (10) sur le boîtier de commande (3) par un électricien, conformément au schéma électrique du chapitre « Annexe technique ».
Mise en place de l'appareil
Observez les indications suivantes pour la mise en place ou avant la mise en marche de l'appareil :
- Le puits ou le trou de forage doit être vertical, les parois ne devant présenter ni bord saillant ni proéminence.
- Le puits ou le trou de forage doit présenter un côté ou un diamètre de 110 mm au minimum.
- Vérifiez que le flexible ou la tuyauterie est monté(e) de manière conforme.
- Assurez-vous que le câble de raccordement (10) ne subisse aucune traction et qu'il ait un jeu suffisant.
- Assurez-vous que le raccordement au réseau corresponde aux mentions indiquées dans les caractéristiques techniques.
- Vérifiez l'état conforme de la prise secteur. La prise secteur doit être suffisamment sécurisée.
- Assurez-vous que l'humidité ne puisse jamais pénétrer dans la prise ou la fiche électrique. Il existe un risque d'électrocution !
Avertissement relatif à la tension électrique
Il existe un risque d'électrocution au moment de l'immersion de l'appareil dans le liquide à pomper.
Avant d'immerger l'appareil dans le liquide à pomper, observez les points suivants :
- Assurez-vous que la fiche secteur n'est pas branchée.
- Vérifiez l'intégrité de la fiche secteur, du cordon secteur (6) ainsi que du câble de raccordement (10). N'utilisez jamais l'appareil si vous constatez un défaut sur la fiche secteur, le cordon secteur (6) ou le câble de raccordement (10).
Avertissement relatif à la tension électrique
Électrocution causée par un câble de raccordement (10) endommagé.
N'utilisez en aucun cas le câble de raccordement (10) pour faire descendre, fixer, positionner ou faire remonter l'appareil. Utilisez à ces fins, exclusivement, un câble ou une corde adapté(e), par exemple en nylon ou en acier.
Avertissement
Il existe un risque de chute dans l'ouverture du puits ou du trou de forage.
Mettez l'appareil en place de telle sorte que l'ouverture du puits ou le trou de forage soit fermé avant, pendant et après le fonctionnement afin d'éviter toute chute de personne ou d'animal.
Remarque
Avec le temps, les eaux peuvent générer des accumulations de dépôts. Afin d'éviter des détériorations à l'appareil, ne laissez pas descendre ce dernier jusqu'au fond. Respectez une distance minimum de 50 cm par rapport au fond.

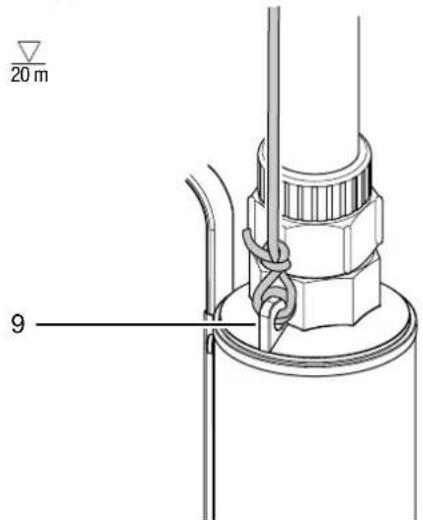

- Fixez une corde en nylon ou un câble en acier, par exemple, à l'œillet de suspension (9) placé sur le haut de l'appareil.
L'appareil doit être descendu à la verticale parfaite dans le liquide.
L'appareil doit être complètement immergé dans le liquide. À ce sujet, contrôlez également de manière régulière le niveau de l'eau afin d'éviter tout fonctionnement à sec de l'appareil.
Respectez une distance minimum de 50 cm par rapport au fond (voir aussi la représentation schématique au chapitre « Annexe technique »).
- Fixez la corde à un endroit facilement accessible, afin de pouvoir retirer l'appareil en cas de besoin.
Installation avec pressostat TDP DS / TDP DSP (option)
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Pour activer et désactiver une pompe pour puits profonds ainsi que pour la surveillance de la pression dans la conduite, l'appareil peut être installé avec le pressostat TDP DS ou TDP DSP.
Voir aussi chapitre Accessoires disponibles.
Recommendation d'application :
- Utilisez le pressostat TDP DS pour l'installation permanente / stationnaire.
- Utilisez le pressostat TDP DSP pour l'installation temporaire / indépendante du lieu.
Utilisation
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
Remarque
Veuillez noter que l'appareil est conçu pour un maximum de 20 commutations marche/arrêt à l'heure. Attendez au moins 3 minutes avant chaque remise en marche.
- Branchez la fiche secteur sur une prise secteur suffisamment sécurisée.
- Mettez l'appareil en marche en plaçant l'interrupteur marche/arrêt (4) sur la position I.
- Après avoir mis la pompe en marche, contrôlez régulièrement qu'elle fonctionne correctement. Coupez l'alimentation électrique si vous constatez un comportement inhabituel après le démarrage du moteur (par exemple de fortes vibrations de la pompe ou de la conduite de refoulement, des fluctuations de débit, etc.). Si vous devez vous éloigner de l'appareil pour une période prolongée, coupez l'alimentation électrique.
Arrêt de l'appareil

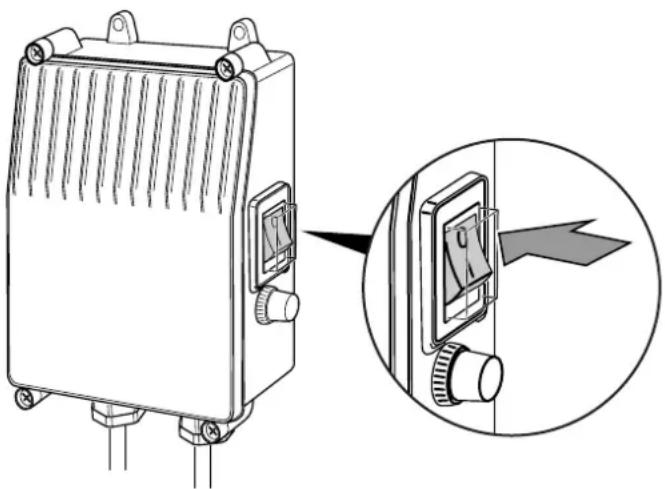

- Arrêtez l'appareil en plaçant l'interrupteur marche/arrêt (4) sur la position 0.
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil en plaçant l'interrupteur marche/arrêt (4) sur la position 0.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Sortez l'appareil du liquide en le tirant par la corde ou le câble.
- Débranchez la conduite de refoulement.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont recommandés dans le manuel d'utilisation peut entraîner un risque de blessure.
| Accessoire Numéro d'article | |
| TDP DSP (avec prise) 4 610 000 291 | |
| TDP DS (sans prise) 4 610 000 290 |
Défauts et pannes
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
Avertissement relatif à la tension électrique
Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant.
Remarque
Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
L'appareil ne se met pas en marche :
• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Le cas échéant, l'appareil a chauffé et le disjoncteur thermique est activé.
Dans ce cas, attendez env. 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.
- La température de l'eau est supérieure à 35 °C et le disjoncteur thermique est activé.
L'appareil fonctionne mais n'aspire pas d'eau :
- Vérifiez l'état du filtre à saletés (8) et éliminez les bouchons éventuels.
- Vérifiez que le niveau de l'eau est suffisant et que l'appareil est bien intégralement immergé. Le cas échéant, plongez l'appareil plus profondément dans l'eau.
- Vérifiez si le diamètre du flexible utilisé n'est pas trop faible.
- Vérifiez l'absence de pli ou de blocage dans le flexible. Éliminez les plis et les blocages.
L'appareil s'arrête peu après avoir commencé à fonctionner :
- Contrôlez la pureté de l'eau. Si celle-ci est trop sale, l'appareil chauffe et le disjoncteur thermique s'active et l'arrête.
- Vérifiez si la température de l'eau est trop élevée. Le cas échéant, l'appareil a chauffé à cause de la température de l'eau et le disjoncteur thermique est activé.
• Vérifiez le raccordement au secteur. - Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
La débit de pompage diminue ou est trop faible :
- Vérifiez l'état du filtre à saletés (8) et éliminez les bouchons éventuels.
- Vérifiez le diamètre du tuyau et la hauteur de refoulement. Une hauteur de refoulement trop élevée et/ou un diamètre de tuyau trop faible peuvent provoquer une diminution des performances.
- Vérifiez l'absence de pli ou de blocage dans le flexible. Éliminez les plis et les blocages.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par le fabricant.
Entretien
Avant toute opération de maintenance
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Indications de maintenance
Aucune pièce à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de l'appareil.
Signaux de sécurité et étiquettes sur l'appareil
Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvez les signaux de sécurité en cas d'illisibilité.
Nettoyage
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Rincez l'appareil à l'eau claire tempérée.
Annexe technique
Données techniques
| Paramètre Valeur | |||
| Modèle TDP 5500 E TDP 7500 E TDP 7501 E | |||
| Débit max. 100 l/min 80 l/min 100 l/min | |||
| Hauteur de refoulement max. 58 m 93 m 90 m | |||
| Profondeur d'immersion max. | 20 m | 20 m | 20 m |
| Régime 2850 tr/min 2850 tr/min 2850 tr/min | |||
| Pression max. 5,8 bar 9,3 bar 9 bar | |||
| Température ambiante min. 0 °C 0 °C 0 °C | |||
| Température ambiante max. | 35 °C | 35 °C | 35 °C |
| Raccordement secteur | 220 V - 240 V ~ 50 Hz | 220 V - 240 V ~ 50 Hz | 220 V - 240 V ~ 50 Hz |
| Nombre phases | 1 1 1 | ||
| Puissance absorbée max. | 1100 W | 1500 W | 1800 W |
| Puissance de pompage max. | 550 W | 750 W | 1100 W |
| Indice de protection de la pompe | IP68 IP68 IP68 | ||
| Indice de protection du boîtier de commande | IP44 IP44 IP44 | ||
| Classe de protection | I | I | I |
| Type de raccordement | CEE 7/7 | CEE 7/7 | CEE 7/7 |
| Longueur du cordon du boîtier de commande | 1,2 m | 1,2 m | 1,2 m |
| Longueur du câble de la pompe | 23 m 23 m 23 m | ||
| Diamètre min. du trou de forage | 110 mm | 110 mm | 110 mm |
| Distance minimum par rapport au fond | 0,5 m | 0,5 m | 0,5 m |
| Raccord fileté, diamètre intérieur | 11⁄4" | 11⁄4" | 11⁄4" |
| Dimensions de la pompe (longueur x largeur x hauteur) | 780 x 92 x 100 (mm) | 930 x 92 x 100 (mm) | 1180 x 85 x 86 (mm) |
| Poids de la pompe | 13,5 kg | 15,5 kg | 20 kg |
| Dimensions du boîtier de commande (longueur x largeur x hauteur) | 143 x 185 x 70 (mm) | 143 x 185 x 70 (mm) | 143 x 185 x 70 (mm) |
| Poids du boîtier de commande | 0,74 kg | 0,74 kg | 0,74 kg |
| Conditions applicables pour le liquide à pomper (eau) | |||
| Température de l'eau max. | 35 °C | ||
| Taille max. des particules | 2,3 mm | ||
| Teneur en chlorure max. | 1,5 mg/l | ||
| Teneur en sulfure d'hydrogène max. 400 mg/l | |||
| pH min. | 6,5 | ||
| pH max. | 8,0 | ||
Représentation schématique

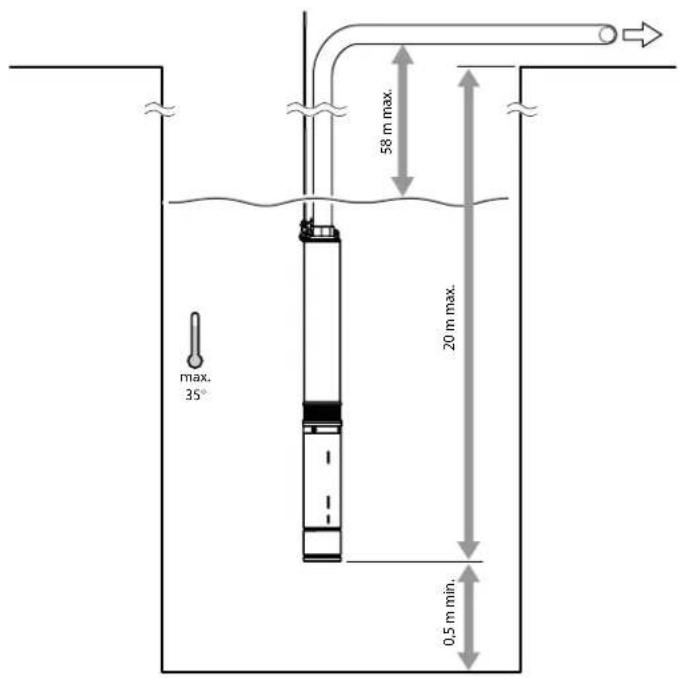

TDP 5500 E


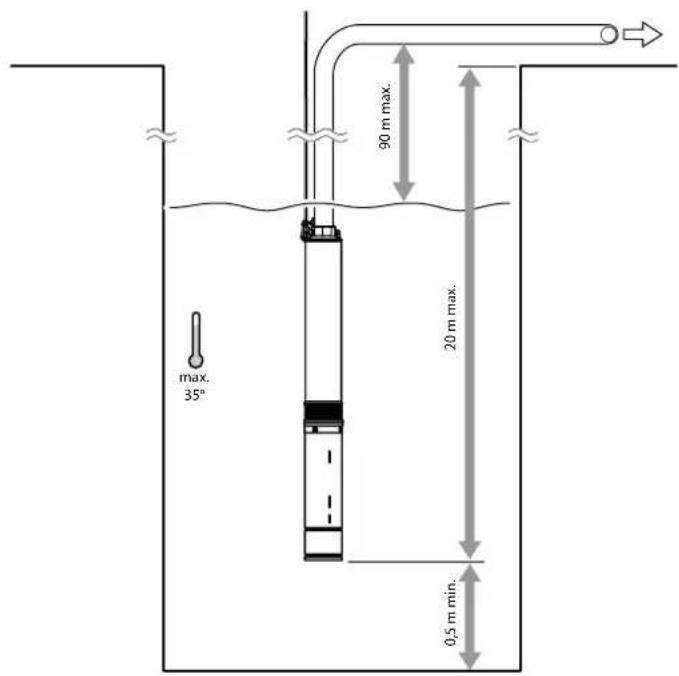

max. 35° 58 m max. 20 m max. 0.5 m min.TDP 7501 E


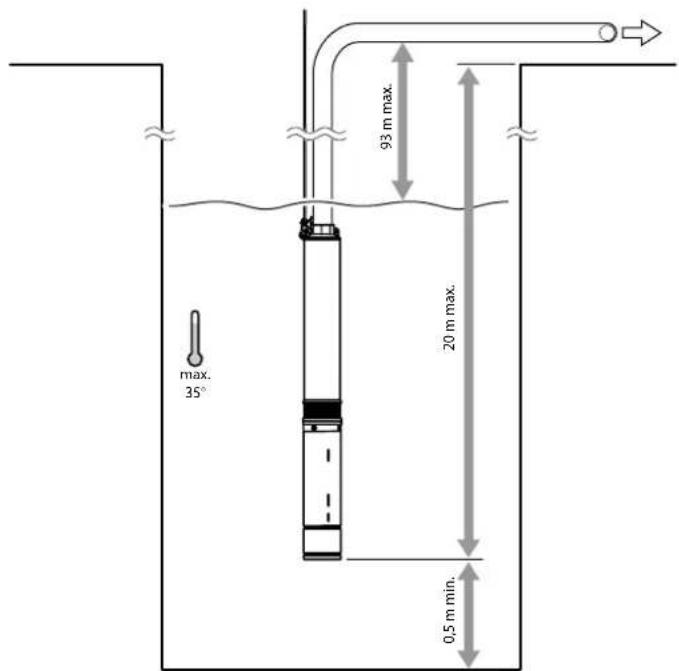

90 m max. 20 m max. 0.5 m min. max. 35°TDP 7500 E


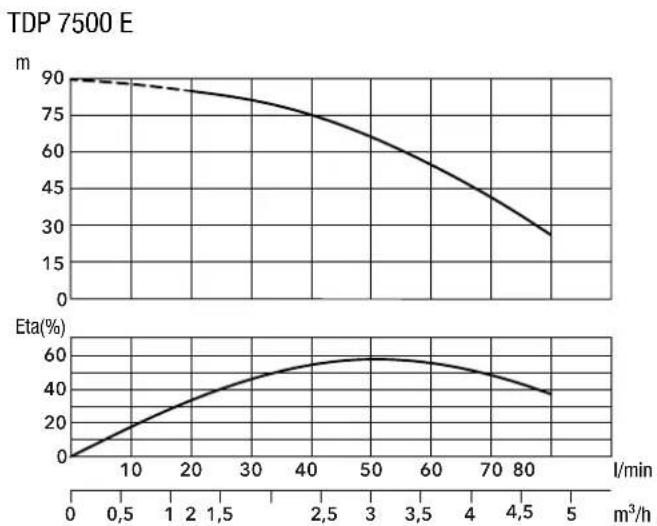

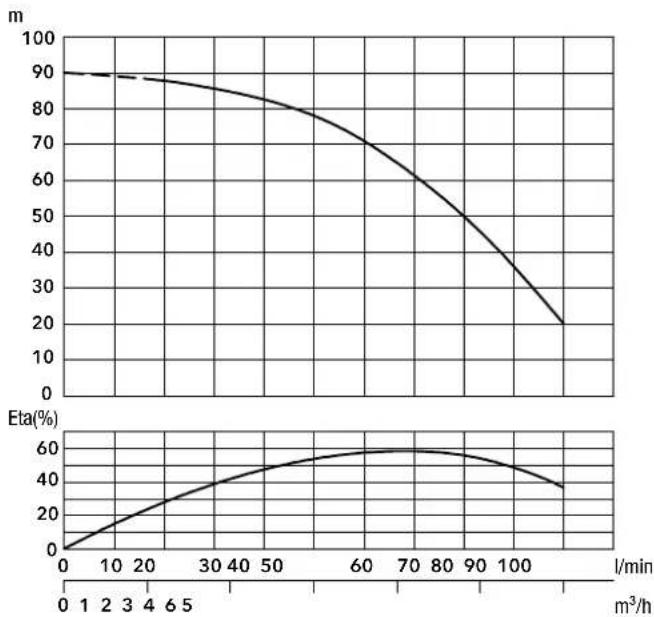

max. 35° 93 m max. 20 m max. 0.5 m min.Graphiques de performances (hauteur de refoulement/débit)
line
| l/min | TDP 7500 E (m) | Eta(%) | |-------|----------------|--------| | 0 | 90 | 0 | | 10 | 88 | 20 | | 20 | 85 | 40 | | 30 | 80 | 55 | | 40 | 75 | 60 | | 50 | 70 | 62 | | 60 | 65 | 60 | | 70 | 60 | 55 | | 80 | 55 | 45 | | 90 | 50 | 35 |TDP 7501 E
line
| l/min | m | Eta(%) | |-------|-----|--------| | 0 | 90 | 0 | | 10 | 88 | 15 | | 20 | 85 | 30 | | 30 | 80 | 45 | | 40 | 75 | 55 | | 50 | 70 | 60 | | 60 | 65 | 62 | | 70 | 60 | 63 | | 80 | 55 | 62 | | 90 | 50 | 58 | | 100 | 45 | 45 | | 110 | 40 | 35 | | 120 | 35 | 25 | | 130 | 30 | 15 | | 140 | 25 | 5 | | 150 | 20 | - |Schéma électrique

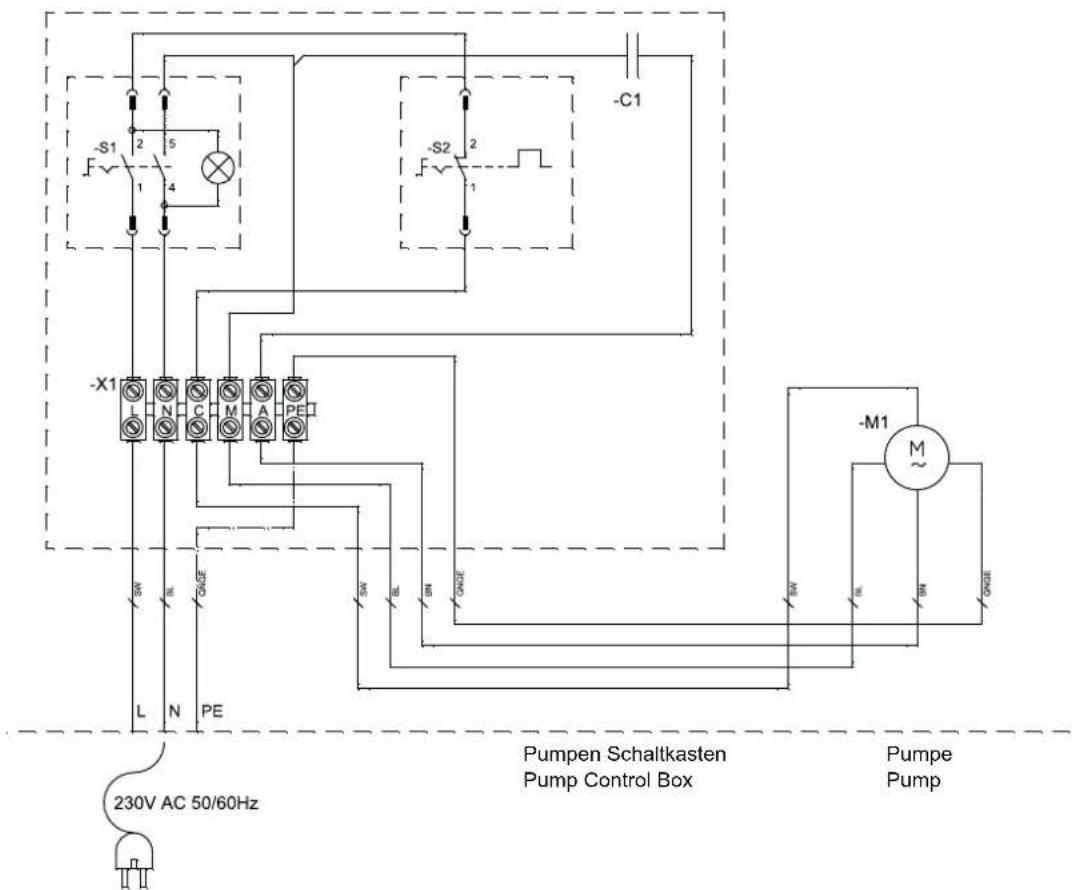

TDP 5500 E / TDP 7500 E
sw = schwarz / black
bn = braun / brown
rt = rot / red
ge = gelb / yellow
bl = blau / blue
gnge = grün gelb / green yellow

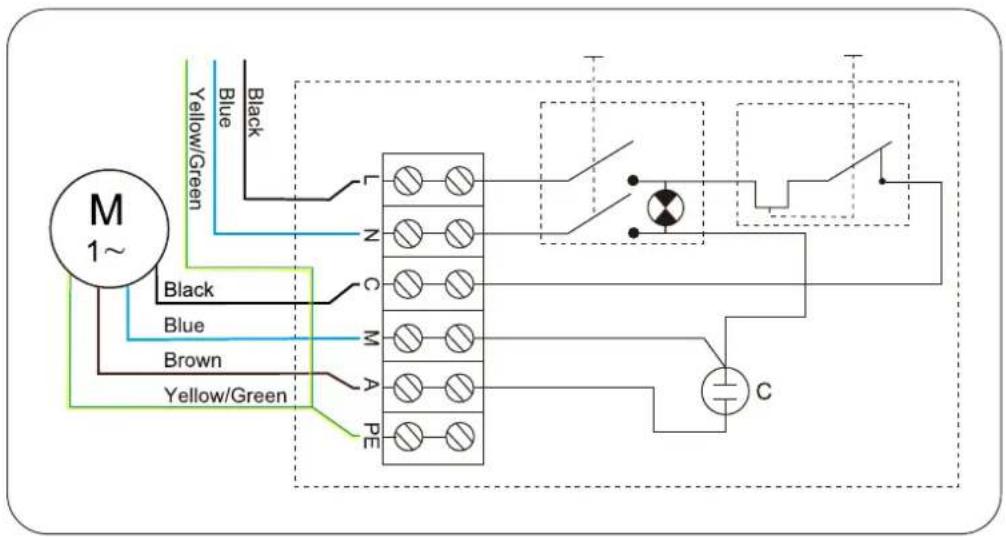

TDP 7501 E
Nomenclature et liste des pièces de rechange
Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.
Boîtier de commande
TDP 5500 E / TDP 7500 E / TDP 7501 E
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Déclaration de conformité
Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit :
TDP 5500 E
TDP 7500 E
TDP 7501 E
Type :
pompe pour puits profonds
À partir de l'année modèle : 2024
Normes harmonisées appliquées :
• EN 60335-1:2012
EN 60335-1:2012/AC:2014
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-1:2012/A15:2021
Normes et spécifications techniques nationales appliquées :
• EN IEC 55014-1:2021
• EN IEC 55014-2:2021
• EN IEC 60335-2-41:2021/A11:2021
• EN IEC 61000-3-2:2019/A1:2021
• EN 61000-3-3:2013/A2:2021
• EN 62233:2008
Fabricant et nom du responsable des documents techniques :
Trotec GmbH
Glebbener Straße 7, D-52525 Heinsberg
Téléphone : +49 2452 962-400
E-mail: info@trotec.de
Lieu et date de la déclaration :
Heinsberg, le 06.06.2024
Joachim Ludwig, gérant
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
)+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
