MODE D'EMPLOI Eolos 40 G5V002 G3 Ferrari

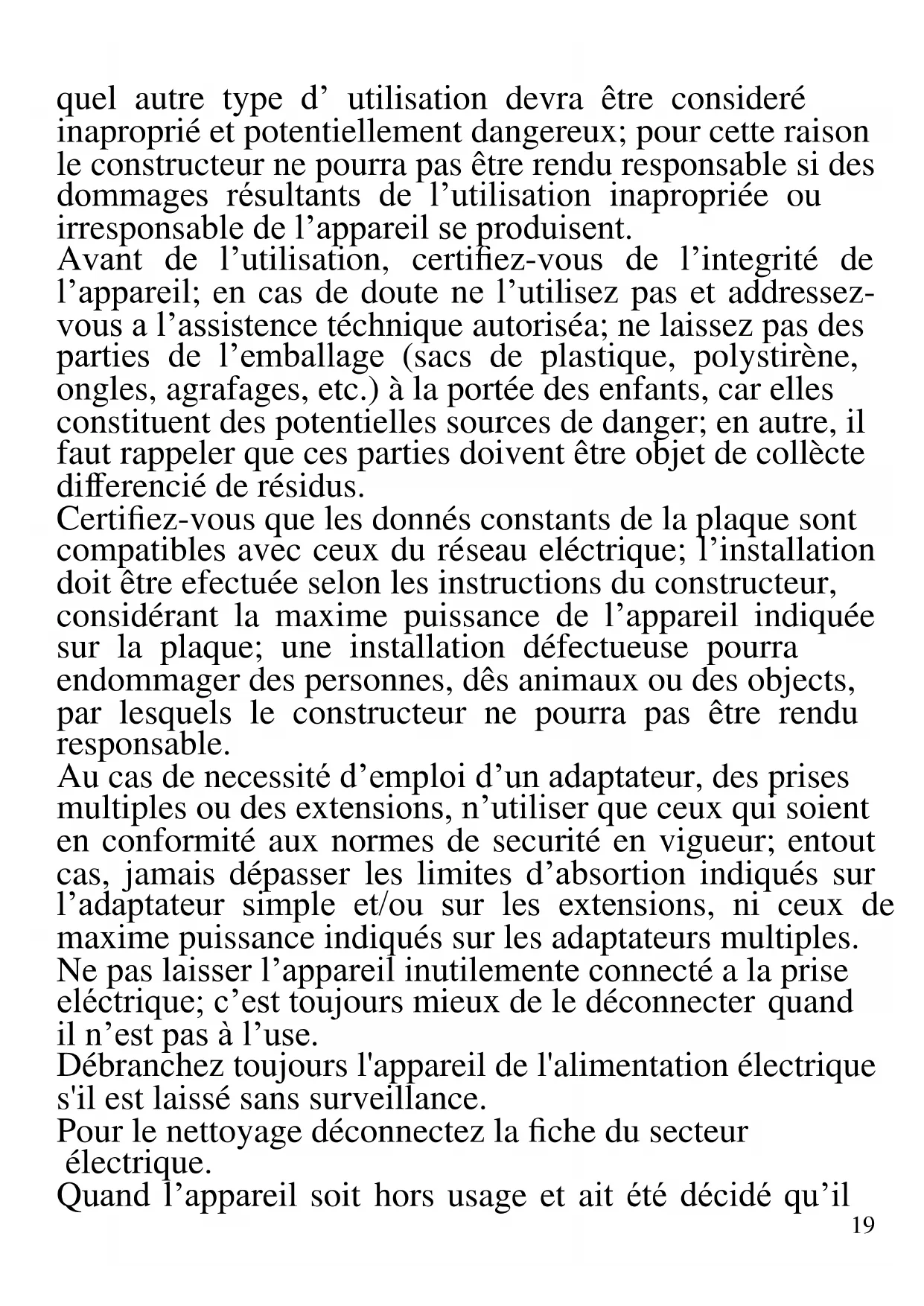

FRANCAIS: ADVERTISSEMENT Les indications suivantes sont très importantes en ce qui concerne l’installation, usage et manutention de cet appareil; gardez soigneusement ce manuel pour des futures consultations; n’utilisez pas l’appareil que selon les indications de ce manuel d’instructions; n’importe19 quel autre type d’ utilisation devra être consideré inaproprié et potentiellement dangereux; pour cette raison le constructeur ne pourra pas être rendu responsable si des dommages résultants de l’utilisation inapropriée ou irresponsable de l’appareil se produisent. Avant de l’utilisation, certifiez-vous de l’integrité de l’appareil; en cas de doute ne l’utilisez pas et addressez- vous a l’assistence téchnique autoriséa; ne laissez pas des parties de l’emballage (sacs de plastique, polystirène, ongles, agrafages, etc.) à la portée des enfants, car elles constituent des potentielles sources de danger; en autre, il faut rappeler que ces parties doivent être objet de collècte differencié de résidus. Certifiez-vous que les donnés constants de la plaque sont compatibles avec ceux du réseau eléctrique; l’installation doit être efectuée selon les instructions du constructeur, considérant la maxime puissance de l’appareil indiquée sur la plaque; une installation défectueuse pourra endommager des personnes, dês animaux ou des objects, par lesquels le constructeur ne pourra pas être rendu responsable. Au cas de necessité d’emploi d’un adaptateur, des prises multiples ou des extensions, n’utiliser que ceux qui soient en conformité aux normes de securité en vigueur; entout cas, jamais dépasser les limites d’absortion indiqués sur l’adaptateur simple et/ou sur les extensions, ni ceux de maxime puissance indiqués sur les adaptateurs multiples. Ne pas laisser l’appareil inutilemente connecté a la prise eléctrique; c’est toujours mieux de le déconnecter quand il n’est pas à l’use. Débranchez toujours l'appareil de l'alimentation électrique s'il est laissé sans surveillance. Pour le nettoyage déconnectez la fiche du secteur électrique. Quand l’appareil soit hors usage et ait été décidé qu’il20 ne sera pas reparé, on reccomande son inutilisation, en coupant son câble d’alimentation. - Ne pas approcher le câble d’alimentation d’objects coupants ou de surfaces chaudes, et ne pas tirer sur le cordon d’alimentation pour le débrancher de la prise. Ne le laissez pas pendre du plan de travail où un enfant pourrait le tenir. - Ne pas utiliser l’appareil si le câble d’alimentation ou la fiche de connéction eléctrique sont endommagés, ou encore en cas de court-circuits; dans ce cas là, apporter l’appareil a un centre d’assistence autorisé. - L’appareil n’est pas indiqué pour être exposé à des conditions météorologiques défavorables (pluie, vent, humidité, la glace, etc.); Gardez-le dans un endroit sec. Jamais opérer ou même toucher l’appareil avec les mains mouillées ou les pieds nus. - Cet appareil peut être utilisé par des enfants agés de plus de 8 ans et par des personnes avec une réduite capacité phisique, sensorial ou mental, ou encore avec peu d’expérience à son usage, pourvu qu’une supervision adéquate leur en soit assuré, ou s’ils auraient été instruits à l’usage de l’appareil en complete securité. Les opérations de nettoyage e de manutention ne oivent pás être efectués par des enfants, sauf pour ceux qui sont agés de plus de 8 ans et sont supervisionés. - Les enfants ne doivent pas jouer avec cet appareil. - Gardez l’appareil et le câble d’alimentation hors la portée des enfants agés de moins de 8 ans. Si le câble d'alimentation est endommagé ou en cas de panne et / ou de dysfonctionnement, ne modifiez pas l'appareil. Toute réparation doit être effectuée par le fabricant ou par son service d'assistance technique ou, en tout cas, par une personne possédant une qualification similaire, afin d'éviter tout risque. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil21 et invalider les conditions de la garantie. - Cet appareil est destiné à être utilisé dans les ménages et des applications similaires: les cuisines du personnel dans les magasins, bureaux et autres environnements de travail, pour les clients dans les hôtels, motels et autres environnements de type résidentiel, de type lit et petit- déjeuner, hébergement. - L’appareil n’est pas conçu pour être utilisé avec une minuterie extérieure ou un commande à distance. - N’utiliser que des accéssoires e pièces d’origine. Avant chaque utilisation, effectuez le cordon d'alimentation. Ne soumettez pas le produit à des chocs susceptibles de l'endommager.

Eféctuez l’installation complète en suivant soigneusement les instructions indiquées sur “Montage". Ne connectez pas au sécteur eléctrique sans que l’installation ne soit complète. Ne laissez pas l’appareil sans supervision quando il est en train d’être utilisé. Déconnectez-le après chaque utilization. Ne pas tirer sur le cordon d’alimentation pour le débrancher de la prise. Ne pas plonger l’appareil dans l’eau ou n’importe quel autre liquide, et éviter que des écabloussures l’atteignent. Avant de commencer n’importe quel opération de nettoyage, déconnectez l’appareil du réseau eléctrique. N’introduisez pas des objets à travers les grilles de protection. Ne barrez pas, d’aucune façon, les barreaux de protection. Placez l’appareil sur des surfaces plâtes, résistantes et stables, éloignées de fenêtres. Le moteur du ventilateur peut fonctionner même si les grilles de protection n’aient22 pas encore été montées et fixées. Pour une totale securité, realiser l’instalation de manière complete et exaustive.

DÉSCRITION DES COMPOSANTS G5V002

1 Grille de protection antérieure 2 Fermeture du ventilateur 3 Ventilateur 4 Fermeture de la grille postérieure 5 Grille de protection postérieure 6 Axe moteur 7 Raccord pour l’oscilation 8 Bloc moteur 9 Raccord pour inclinaison verticale 10 Tableau de commande 11 Base détachable 12 Vis de fixation 13 Câble d’alimentation 14 Base 15 Protection du moteur 16 Anneau de fixation des grilles MONTAGE Le moteur du ventilateur peut fonctionner même si les grilles de protection n’ont pas encore été montées et fixées. Pour une totale securité, realiser l’instalation de manière complete et exaustive.

1) Relâcher les deux vis (12) à la base (14) du ventilateur, correspondents aux trous dans la base détachable

2) Introduisez la base (14) de la base détachable (11), comme montré dans la figure.

3) Emboîter les deux parties avec le clip de fixation fourni et unir-les avec l’aide des deux vis (12).

4) Mettre la grille postérieure (5), sur la protection plastique du moteur (15) avec l’identificateur métalique

tourné vers le haut. Faire coincider les trous de la partie centrale de la grille avec les raccords en plastique (15) et bloquer-la avec la fermeture (4).

5) Mettre le ventilateur (3) sur l’axe (6) et visser le couvercle du ventilateur (2) à l’extremité striée de l’axe

6) Relâchez le vis sur l’anneau de fermeture (16). Ne dévissez pas complètement le vis.

7) Mettre l’anneau de fermeture (16) autour de la grille postérieure (5), avec le vis placé sur la partie

8) Mettre la grille frontale (1), face à la grille postérieure (5) en faisant coincider les stries de l’anneau (16)

avec le fillet extérieur de la grille.

9) Serrez le vis de l’anneau de fixation (16) pour fixer les deux protéctions.

L’instalation du ventilateur est terminée. FONCTIONNEMENT Sur le tableau de comande réglez la vitesse de rotation du ventilateur et, en conséquence, l’intensité de la ventilation. - 0: déconnecté - 1: vitesse baisse - 2: vitesse modérée - 3: vitesse haute OSCILATION L’oscilation horizontale du ventilateur ne sera possible que quand le ventilateur est déconnecté. Elle devient activée en pressant le support (7) jusqu’à ce qu’il s’emboît en place. Si on lève le support (7) la fonction deviendra desactivée NETTOYAGE Déconnectez la fiche du secteur eléctrique avant de commencer n’importe quel opération de nettoyage. Ne pas plonger l’appareil et le câble d’alimentation dans l’eau. Évitez que des éclaboussures d’eau ou n’importe quel autre liquide atteignent le bloc du moteur. Nettoyez l’extérieur de l’appareil avec un chiffon humide et non abrasif, évitant les detergents ou agents chimiques abrasives et aggressives. Essuyez parfaitement avant de monter les composants à nouveau.23

• Diâmètre de l’aile: 40 cm
