AD 7317 - Ventilateur ADLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de table/clip
Marque	Adler
Modèle	AD 7317
Diamètre des pales	15 cm
Puissance nominale	15 W
Puissance maximale	30 W
Tension d'alimentation	220-240 V ~ 50/60 Hz
Nombre de vitesses	2 (boutons 1 et 2)
Fonction d'oscillation	Oui, horizontale
Réglage de l'inclinaison	Oui, manuel
Hauteur réglable	Oui
Type de base	Base stable ou clip de fixation
Poids approximatif	2,5 kg
Assemblage	Nécessite assemblage manuel des protections, pale et base
Nettoyage	Chiffon humide, débrancher avant
Sécurité	Grille de protection avant et arrière
Utilisation	Domestique, intérieur uniquement

FOIRE AUX QUESTIONS - AD 7317 ADLER

Comment assembler le ventilateur AD 7317 ?

Assurez-vous que le cordon d'alimentation est débranché. Fixez la base ou le clip à l'aide de la vis et de l'écrou. Ensuite, fixez la garde arrière au bloc moteur avec l'écrou, placez la pale sur l'axe et fixez-la avec l'écrou de lame. Enfin, clipser la garde avant sur la garde arrière.

Comment régler la vitesse du ventilateur ?

Le ventilateur dispose de deux vitesses. Appuyez sur le bouton '1' pour la vitesse faible ou sur le bouton '2' pour la vitesse élevée. Pour éteindre, appuyez sur le bouton '0'.

Comment activer l'oscillation horizontale ?

Pour activer l'oscillation, appuyez sur le bouton de verrouillage de la tête du moteur (repère 7). Pour désactiver, tirez le bouton vers le haut.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Retirez la garde avant et la pale. Essuyez les pales avec un chiffon humide et séchez-les. Pour le bloc moteur, utilisez un chiffon humide sans détergent. Ne laissez pas le moteur se mouiller.

Quelle est la puissance électrique du ventilateur ?

La puissance nominale est de 15 W et la puissance maximale de 30 W. La tension d'alimentation est de 220-240 V ~ 50/60 Hz.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, l'appareil est destiné à un usage domestique à l'intérieur. Ne l'exposez pas à la pluie, au soleil ou à une humidité élevée (salle de bain).

Comment fixer le ventilateur avec le clip ?

Utilisez le clip (repère 17) fourni et fixez-le à la surface souhaitée à l'aide de la vis de fixation (11) et de l'écrou (18). Assurez-vous que la surface est stable et que le clip est bien serré.

Est-ce que le ventilateur est silencieux ?

Le niveau sonore n'est pas spécifié dans la notice, mais il est généralement modéré pour un ventilateur de cette taille. Pour un fonctionnement plus silencieux, utilisez la vitesse la plus basse.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que le cordon est correctement branché et que la prise secteur fonctionne. Assurez-vous que le bouton '1' ou '2' est enfoncé. Si le problème persiste, contactez un service de réparation agréé.

Comment régler la hauteur du ventilateur ?

Le ventilateur est équipé d'un réglage de la hauteur (repère 13). Desserrez la molette, ajustez à la hauteur souhaitée, puis resserrez.

MODE D'EMPLOI AD 7317 ADLER

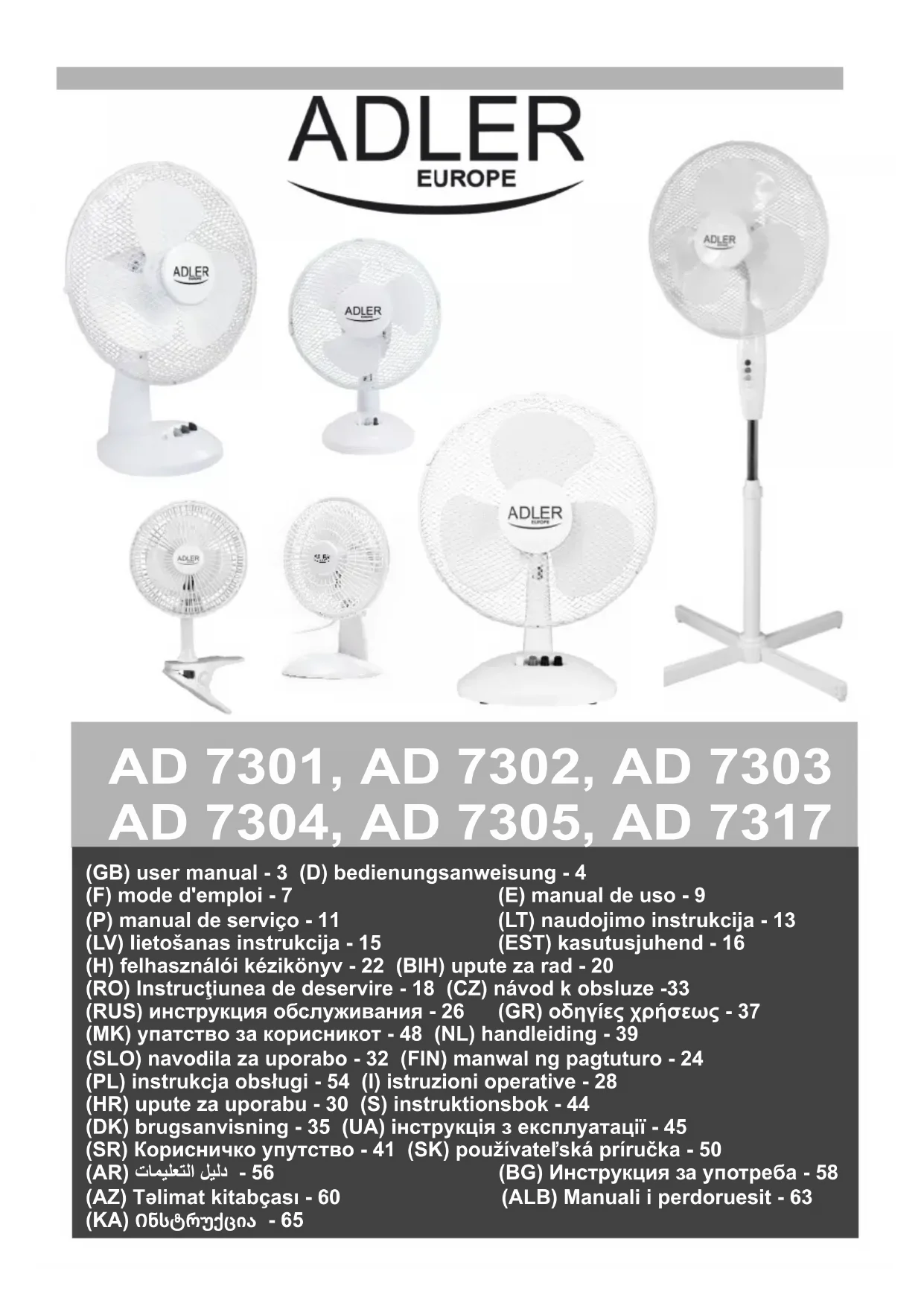

(F) mode d'emploi - 7 (E) manual de uso - 9

(P) manual de serviço - 11 (LT) naudojimo instrukcija - 13

(LV) lietošanas instrukcija - 15 (EST) kasutusjuhend - 16

En cas d'utilisation dans des fins commerciaux, les conditions de garantie changent."

1. Lisez ce mode d'emploi avant la première utilisation et suivez les conseils d'utilisation. Le fabriquant n'est pas responsable des dégâts occasionnés par toute utilisation pour laquelle l'appareil n'est pas destiné ou en cas d'usage non conforme aux règles d'utilisation.
2. L'appareil est destiné à un usage domestique. Ne pas l'utiliser à d'autres fins que celles pour lesquelles il a été prévu.
   3.L'appareil se branche uniquement à une prise 220-240 V \~ 50/60 Hz. Afin d'augmenter la sécurité de l'utilisation, il ne faut pas brancher plusieurs appareils électriques sur le même circuit électrique.
3. Lors de l'utilisation de l'appareil, il faut être particulièrement prudent s'il y a des enfants à proximité. Ne pas laisser les enfants jouer avec l'appareil. N'autoriser l'utilisation de l'appareil ni aux enfants ni aux personnes ne connaissant pas ce produit.
   5.AVERTISSEMENT: Cet appareil peut être utilisé par les enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou encore des personnes n'ayant pas d'expérience ou de connaissance de cet appareil, seulement si cela s'effectue sous la surveillance d'une personne responsable de la sécurité, ou que ceux-ci ont reçu des instructions concernant une utilisation sûre de l'appareil et qu'ils sont conscients des risques inérant à son utilisation. Les enfants de doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par les enfants sauf s'ils ont plus de 8 ans et que ces manipulations sont surveillées.
4. Après chaque utilisation, débrancher la fiche d'alimentation de la prise de courant, en maintenant la prise avec la main. Ne pas tirer sur le cordon d'alimentation.
5. Ne pas tremper le cordon, la fiche ou l'appareil entier dans l'eau ou dans tout autre liquide. Ne pas exposer l'appareil à des conditions atmosphériques (pluie, soleil etc.). Ne pas l'utiliser non plus dans des conditions d'humidité élevée (salle de bain, mobile-homes humides).
6. Vérifier périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est endommagé, il devra être changé par un service de réparation spécialisé afin d'éviter le danger.
7. Ne pas utiliser l'appareil si le cordon d'alimentation est endommagé, si l'appareil est tombé ou qu'il a été endommagé de quelqu'autre manière ou au cas où il ne fonctionne pas correctement. Ne pas réparer l'appareil soi-même car cela présente un risque d'électrocution. Un appareil endommagé doit être remis chez un professionnel pour vérification ou réparation. Toute réparation doit être effectuée par un service de réparation agréé. Une réparation mal effectuée peut constituer un danger non négligeable pour l'utilisateur.
8. L'appareil doit être posé sur une surface fraîche, stable et lisse, loin des appareils électroménagers dégageant de la chaleur (cuisinière électrique, brûleur à gaz etc.).
9. Ne pas utiliser l'appareil à proximité de matériaux inflammables.
10. Le cordon d'alimentation ne peut pas dépasser les bords de la table ou toucher des surfaces très chaudes.
11. Il est interdit de laisser l'appareil ou l'alimenteur branché à la prise de courant sans surveillance.

12. Afin d'assurer une protection supplémentaire, il est conseillé d'installer dans le réseau électrique un appareil à courant différentiel nominal ne dépassant pas 30 mA. Pour cela il faut contacter un électricien spécialisé.

13. Ne pas laisser les pièces du moteur mouiller.

14. Il faut utilisez uniquement des pièces de montage d'origine fournies avec le ventilateur.
15. L'appareil peut être activé après avoir été complètement assemblé. L'appareil partiellement assemblé et activé ne garantit pas une utilisation en toute sécurité et un bon fonctionnement.

ATTENTION: NE PAS ACTIVER LE VENTILATEUR SANS COUVERTURE AVANT ET ARRIÈRE.

1. Placer le ventilateur éloigné des stores, des rideaux et d'autres objets qui peuvent être tirés par le ventilateur en train de travail.
2. Ne placez pas aucun objet dans la couverture du ventilateur. Cela peut endommager le corps ou l'appareil.

AVÉRTISSEMENT : Assurez-vous que le ventilateur est débranché avant de retirer le couvercle.

AVERTISSEMENT : Ne transportez jamais l'appareil lorsqu'il est allumé.

1. L'appareil n'est pas destiné à être utilisé à l'aide de minuteries externes ou d'un système de télécommande séparé.

1 garde avant 2. écrou de lame 3. lame
4. écrou de garde arrière 5. garde arrière 6. unité motrice
7. Verrouillage de la tête du moteur 8.Cordon d'alimentation 9.Panneau de commande
10. Boîtier dû panneau de commande 11. Vis de fixation 12. Corps intérieur
13. Réglage de la hauteur 14. Canon externe 15. Base de protection
16. Base 17. Clip 18. Ecrou de fixation

ASSEMBLAGE DU VENTILATEUR

1. Assurez-vous que le cordon d'alimentation est débranché de la prise électrique.
   Pour le modèle Ad7317:
2. monter la base (16) ou le clip (17) avec la vis de fixation (11) et l'écrou (18) - selon la figure 3.
   Pour modèle: modèle 7305:
3. assemblez la base du ventilateur (15, 16) et fixez le corps extérieur (14).
4. fixez le corps extérieur au boîtier du tableau de commande (10) à l'aide de la vis de fixation (11)
   Pour tous les modèles:
5. Fixez la protection arrière (5) au bloc moteur (6) à l'aide de l'écrou (4).
6. Placez là pale du ventilateur (3) sur l'axe du rotor. Fixer avec l'écrou de lame (2). Assurez-vous que la lame tourne sans résistance.
7. Fixez la protection avant (1) à la protection arrière (5) à l'aide des fixations à charnière situées à l'extérieur de la protection avant.

UTILISER LE DISPOSITIF

1. Appuyez sur la touche "0" du panneau de commande (9), puis branchez le cordon d'alimentation sur une prise électrique.
2. Allumez le ventilateur en appuyant sur le bouton "1" ou "2" (AD7301, AD7302, Ad7317)) ou sur "1", "2" ou "3" (AD7303, AD7304, AD7305). Après quelques secondes, les pales du ventilateur commenceront à tourner à la vitesse maximale du rapport sélectionné.
3. Pour activer le mouvement oscillant du ventilateur (horizontal), appuyez sur le bouton de verrouillage de la tête du moteur (7). En tirant le bouton vers le haut, l'oscillation est désactivée (horizontale).
4. Vous pouvez régler l'angle vertical du ventilateur en inclinant le ventilateur.

NETTOYAGE ET ENTRETIEN

ATTENTION: Ne laissez pas la partie moteur du ventilateur ni aucun bouton se mouiller.

1. Avant le nettoyage, débranchez la fiche de la prise de courant.
2. Pour éliminer la poussière des pales du ventilateur, retirez la protection avant. Retirez la pale du ventilateur de l'axe du rotor, essuyez-la avec un chiffon humide, puis séchez-la.
3. Pour nettoyer le bloc moteur, essuyez-lé délicatement avec un chiffon humide, sans détergent. Essuyer pour sécher.
4. Rangez le ventilateur dans un endroit sec.

Données techniques:

Numéro d'article / Diamètre / Puissance / Puissance max: Tension

AD7301 / 15 cm / 15W / 30W / 220-240V \~ 50 / 60Hz

AD7302 / 23 cm / 22W / 45W / 220-240V \~ 50 / 60Hz

AD7303 / 30 cm / 35W / 70W / 220-240V \~ 50 / 60Hz

AD7304 / 40 cm / 45W / 90W / 220-240V \~ 50 / 60Hz

AD7305 / 40 cm / 45W / 90W / 220-240V \~ 50 / 60Hz

AD7317 / 15 cm / 15W / 30W / 220-240V \~ 50 / 60Hz
