MODE D'EMPLOI EC 140 Thermex

ENGLISHestbranché doit être conforme aux normes en vigueur.

• L'appareil doit être branché correctement à une

nstallation électrique conforme aux normes en

igueur et être équipé d'un système efficace de mise

la terre. Dans le doute, demander à du personnel professionnellement qualifié d'effectuer un contrôle

Brancher l’appareil au réseau d’alimentation/à la

rise électrique uniquement si la portée del’installation/prise est adaptée à la puissance maximum.Dans le cas contraire, s’adresser immédiatement à une personne professionnellement qualifiée.

• Si l'appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement auprès d'un Service après-vente agréé Vortice

• En cas de dysfonctionnement et/ou de panne, éteindre l'appareil et s'adresser immédiatement à un Service après-vente agréé Vortice;.exiger, en cas de réparation, l'emploi de pièces détachées originales Vortice.

• Couper l’interrupteur de l’appareil quand on nel’utilise pas.

• Veiller à maintenir une distance suffisante entrel’appareil et les parois ou autres éléments.

• Les données électriques du réseau doivent correspondre à celles inscrites sur la plaque A ( Fig.2). Description et utilisation

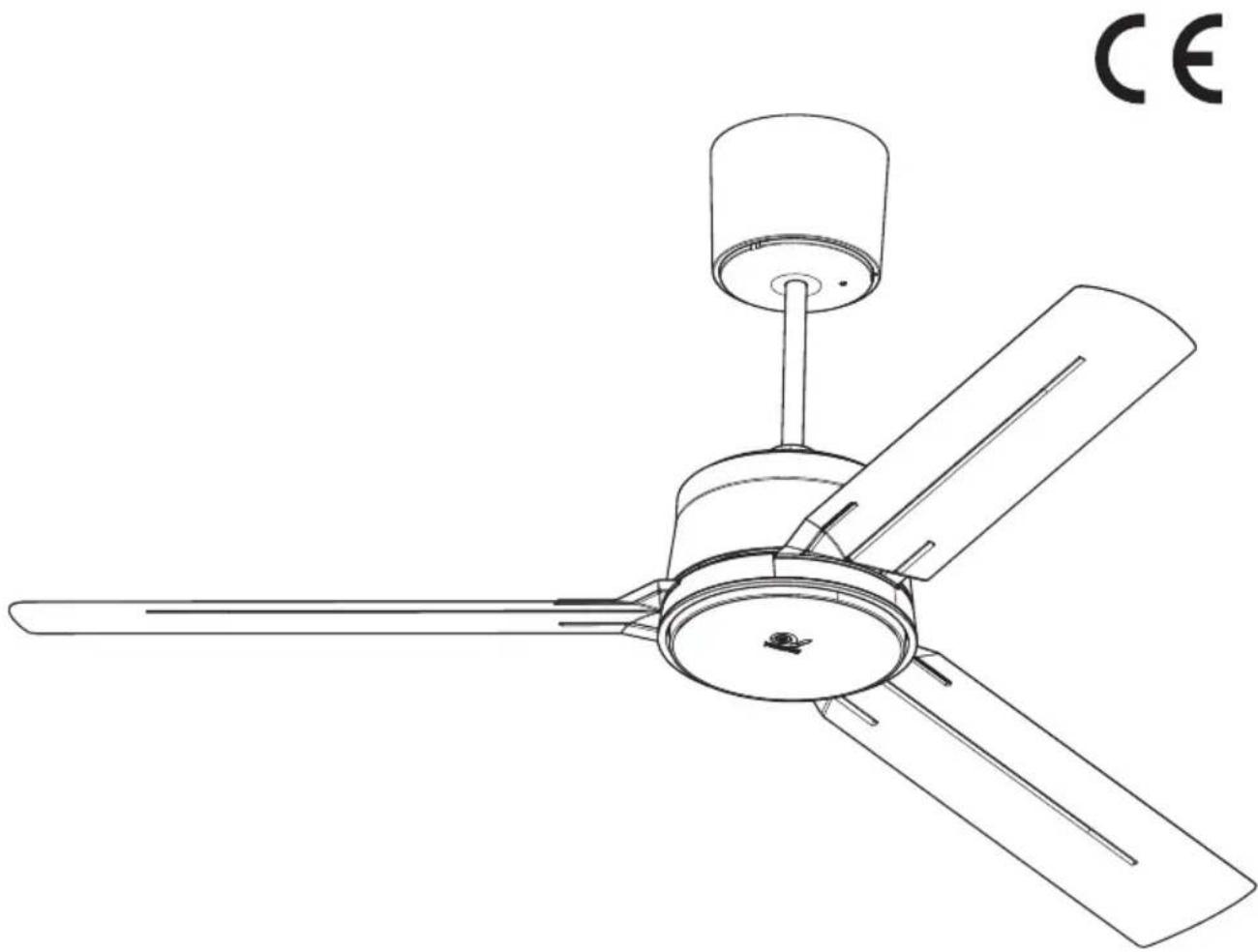

e produit que vous avez acheté est un ventilateur de plafond réversible avec une température de fonction- nement maximale de 45 ° C . Les appareils de la série NORDIK ECO ont été conçus pour une uti- lisation dans un environnement domestique. Les appareils de la série NORDIK ECO ont été con- çus pour une installation et une utilisation dans un environnement domestique. Il est également adapté pour des installations dans des contextes Commerciaux ou Industriels si les conditions environ- nementales ne sont particulièrement agressives (par exemple, milieux corrosifs, poussiéreux, ...).

• Ne pas utiliser ce produit pour un usage autre que celui décrit dans ce livret.

• Contrôler l'intégrité de l'appareil après l'avoir sorti de son emballage : dans le doute, s'adresser immédiatement à un Service après-vente agréé Vortice.

• Placer les éléments de l'emballage hors de portée des enfants ou des personnes handicapées.

• L'utilisation de tout appareil électrique requiert l'observation de quelques règles fondamentales dont, entre autres : - ne pas toucher l'appareil avec les mains mouillées ou humides - ne pas toucher l'appareil pieds nus

• ne pas utiliser l'appareil en présence de substances ou de vapeurs inflammables telles que l'alcool, les insecticides, l'essence, etc.

• La partie inférieure des pales doit se trouver à une hauteur égale ou supérieure à 2,70 mètres de la surface de piétinement (fig.1) en cas d'installation dans un milieu non résidentiel, selon les normes en vigueur.

• Toute modification apportée au système de fixation d’origine annule la garantie et décharge lefabricant de toute responsabilité.

• Ne modifier l'appareil en aucune façon.

• Contrôler visuellement et périodiquement l'intégrité du produit. En cas de défectuosité, ne pas utiliser l'appareil et contacter immédiatement un Service après-vente agréé Vortice.

• L’installation électrique sur laquelle le produit

FRANÇAIS Attention: ce symbole indique la nécessité de prendre quelques précautions pour la sécurité de l‘utilisateur

ce symbole indique la nécessité de prendre quelques précautions pour la sécurité du produit !Outils nécessaires au montage

igure A Accessoires fournis Figure B Installation Figures : 4 ÷ 50 Suivre les indications mentionnées ci-dessous pour l'installation : 1.Vérifier que le plafond de destination soit structurel- lement adapté pour soutenir le poids du produit. 2.Faire attention à ce que les dispositifs de fixation ne compromettent pas la résistance structurelle du plafond de destination. 3.Utiliser des chevilles en mesure de garantir le main- tien du matériel sur le plafond de destination. Fonctionnement Attention ! Les descriptions de ce chapitre concer- nent exclusivement l'utilisation du régulateur VORTI- CE Cod.12829 POT-R. Le fonctionnement est pos- sible avec d'autres potentiomètres ayant les caracté- ristiques suivantes :

1 - charge résistive de 10kOhm

2 - interrupteur intégré ou externe (fig.57)

Le démarrage du ventilateur se fait au moyen de l'in- terrupteur intégré dans le potentiomètre. En partant de la position de repos de la poignée et en la tour- nant dans le sens des aiguilles d'une montre, un déclic se produira à la fermeture de l'interrupteur puis un bref signal acoustique de l'avertisseur sonore accompagné d'un allumage rapide de la led au démarrage du ventilateur. La programmation de la vitesse est continue. La pre- mière moitié du fond d'échelle du potentiomètre est dédiée au réglage de la vitesse du produit en ventila- tion «standard» (air poussé vers le sol) ; la deuxième moitié du fond d'échelle est dédiée au réglage en modalité «inverse» (air poussé vers le plafond). Le passage de ventilation «standard» à ventilation «inverse» est indiqué par deux signaux acoustiques brefs de l'avertisseur sonore et par deux allumages rapides de la led alors que le passage de ventilation «inverse» à ventilation «standard» est indiqué par un bref signal acoustique de l'avertisseur sonore et par un allumage rapide de la led (fig.51). Sur le potentiomètre est indiquée (fig.52) une zone de transition (HYSTERESYS ZONE) correspondant au passage du fonctionnement en modalité ventilation «standard» (à la vitesse maximale) au fonctionnement en modalité ventilation «inverse» (à la vitesse minima- le). L'arrêt qui a lieu en tournant complètement la poi- gnée dans le sens contraire des aiguilles d'une mon-

re, est indiqué par un long signal acoustique de l'avertisseur sonore et par un long allumage de la led. Le produit peut être actionné à distance avec la télé- commande VORTICE Cod.21200 TELENORDIK ECO

t avec l’unité de contrôle Vort Delta T WIFI, code

ATTENTION ! Pour utiliser "TELENORDIK ECO" et "Vort Delta T WIFI", éteindre le potentiomètre si présent. Nettoyage Figures : 53 ÷ 56 Avant toute opération de nettoyage ou entretien, éteindre l'interrupteur de l'appareil et débrancher sa prise éventuelle. Raccordements électriques Figures : 57 ÷ 58 Démontage carters Figures : 59 ÷ 62 (tiges 290 ÷ 915) Figures : 63 ÷ 68 (tige 160)

R - Installation avec tiges 290÷915 DE - Installation mit Stäben 290÷915
