MODE D'EMPLOI DH 95 S TROTEC

• ORIGINALE DÉSHUMIDIFICATEUR À CONDENSATION2 FR déshumidificateur à condensation DH 95 S Sommaire Remarques concernant la notice p. 2
• Normes de sécurité p. 2
• Informations sur l'appareil p. 4
• Transport et stockage p. 5
• Montage et installation p. 6
• Utilisation p. 8
• Défauts et pannes p. 10
• Entretien p. 11
• Annexe technique p. 13
• Élimination des déchets p. 17
• Déclaration de conformité Remarques concernant la notice Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d'instructions. Vous pouvez télécharger la dernière version de la notice d’instructions et la déclaration de conformité UE sur le lien suivant: DH 95 S https://hub.trotec.com/?id=43486 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 17

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l’appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.FR 3 déshumidificateur à condensation DH 95 S

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• La prise d’alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

• Éteignez l’appareil et tirez le câble électrique de la prise lorsque l’appareil n’est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

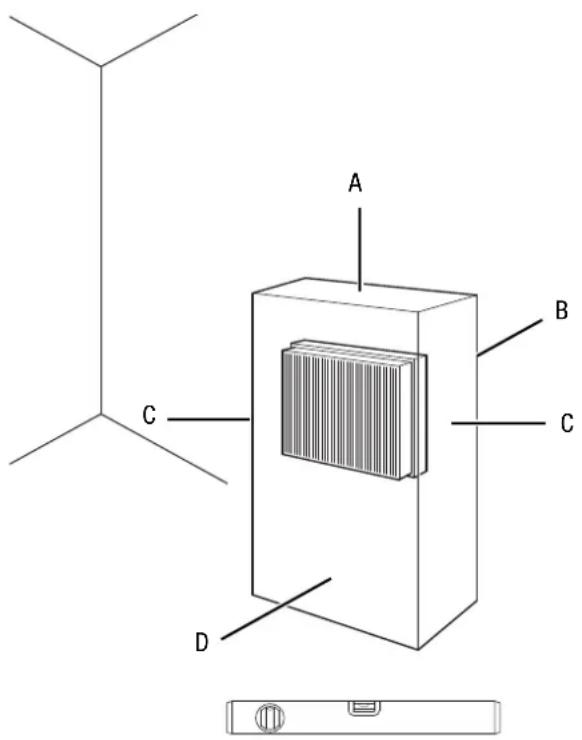

• Lors de l’installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récupération des condensats et le tuyau d’évacuation.

• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé! Utilisation conforme L'appareil doit être utilisé exclusivement en tant que déshumidificateur industriel pour assécher et déshumidifier l'air ambiant, dans le respect des caractéristiques techniques et des consignes de sécurité. Sont considérés comme utilisation conforme:

• l'assèchement et la déshumidification: – d’installations de production, de locaux souterrains – d’entrepôts, d’archives, de laboratoires – de pièces et de surfaces suite aux dégâts des eaux provoqués par une rupture de canalisation ou une inondation.

• la déshumidification permanente: – d’instruments, d’appareils, de dossiers – de centrales de commande, de chaufferies, de turbines et de systèmes de tuyauteries de centrales électriques – de marchandises et de chargements sensibles à l'humidité, etc. Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Il est interdit de modifier, compléter ou altérer l’appareil de quelque manière que ce soit.

• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris la notice d’instructions, et notamment le chapitre Normes de sécurité. Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.4 FR déshumidificateur à condensation DH 95 S Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Comportement en cas d'urgence

1. Éteignez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

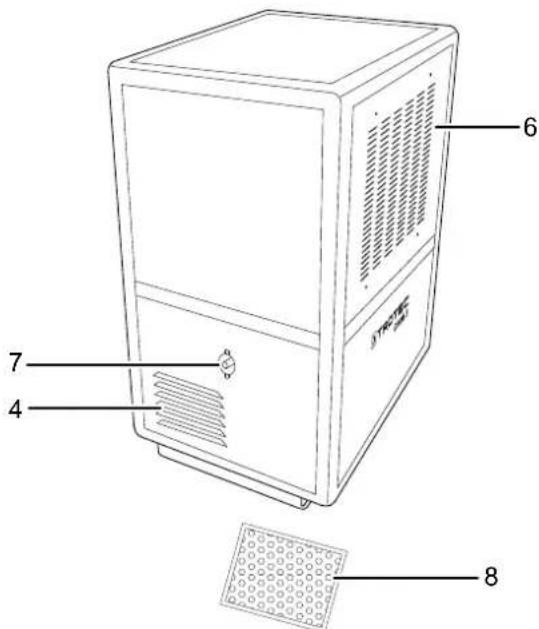

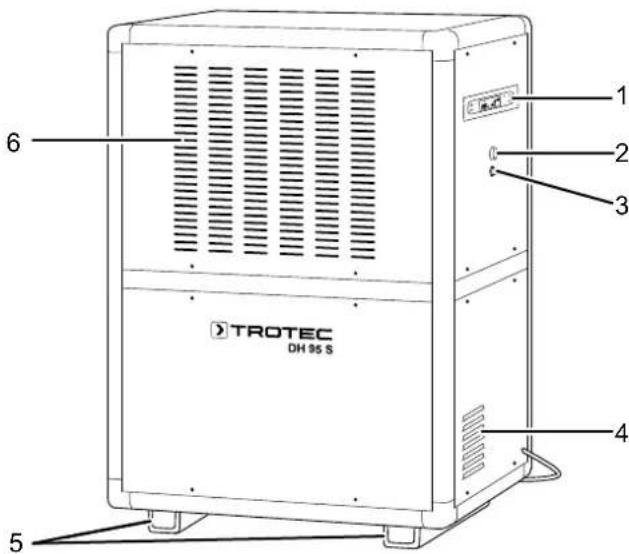

Informations sur l'appareil Description de l'appareil L'appareil assure une déshumidification de l'air entièrement automatique selon le principe de condensation. L’air ambiant humide est aspiré par le ventilateur au niveau de l'entrée d'air dotée d’un filtre à air, puis passe par l’évaporateur et le condenseur. Au niveau de l'évaporateur froid, l'air ambiant est refroidi à une température inférieure au point de rosée. La vapeur d’eau contenue dans l’air ambiant se dépose comme condensat ou givre sur les lamelles de l’évaporateur. L'air déshumidifié et refroidi est alors légèrement chauffé au niveau du condenseur avant d'être rejeté dans la pièce. L’air sec ainsi traité se mélange de nouveau à l’air ambiant. En raison de la circulation continue de l’air ambiant à travers l’appareil, l'humidité relative de l’air du local d'installation baisse. En fonction de la température de l’air et de son humidité relative, l’eau condensée s’égoutte, soit en permanence, soit uniquement durant les phases périodiques de dégivrage, dans le bac de récupération de l’eau de condensation. L’eau de condensation est extraite de l'appareil par une pompe à eau de condensation à travers une tuyauterie résistante à la pression. À cet effet, un tuyau de vidange est fixé sur le raccord de tuyau afin d’en évacuer l’eau de condensation. L'appareil est équipé d'un tableau de commande permettant d’effectuer les réglages et de contrôler son bon fonctionnement. L’appareil est doté d'une fonction de dégivrage automatique à gaz chaud. Le gaz chaud du circuit réfrigérant est ainsi activement utilisé pour un dégivrage rapide et efficace. De ce fait, l’appareil est en mesure de fonctionner de manière efficace même par des températures inférieures à 15°C. La chaleur émise par l'appareil en fonctionnement peut faire légèrement augmenter la température ambiante. Remarque La pompe à eau de condensation est équipée d'un contact à flotteur. Celui-ci arrête complètement le déshumidificateur à condensation dès que le remplissage du bac de récupération de l’eau de condensation atteint un niveau critique. De plus, un signal sonore retentit et le voyant du bac de récupération de l’eau de condensation s’allume. Le déshumidificateur à condensation doit être remis en service manuellement après l’élimination du dysfonctionnement.FR 5 déshumidificateur à condensation DH 95 S Représentation de l’appareil

No Désignation 1 Panneau de commande 2 Voyant du bac de récupération de l’eau de condensation avec signal sonore 3 Bouton de vidange de l’eau résiduelle du bac de récupération de l’eau de condensation 4 Sortie d'air 5 Pieds de support 6 Entrée d’air avec filtre à air 7 Raccord du tuyau d’évacuation de l’eau de condensation 8 Filtre à air Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Faites impérativement appel à une personne supplémentaire pour transporter l'appareil. N'essayez pas de transporter seul l'appareil. Le cas échéant, utilisez une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil. Veuillez observer les consignes suivantes avant chaque transport:

• Attendez que la pompe à eau de condensation n'évacue plus d’eau.

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Retirez le bouchon du tuyau d’évacuation de l’eau de condensation.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté.

• Après tout transport en position couchée, laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Attendez de 12 à 24 heures avant de remettre l'appareil en marche. Sinon, cela pourrait endommager le compresseur et l'appareil ne fonctionnerait plus. Cette éventualité entraînerait une extinction de la garantie.6 FR déshumidificateur à condensation DH 95 S Entreposage Veuillez respecter les consignes suivantes avant chaque entreposage:

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• le cas échéant, protégé de la poussière par une housse

• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer Montage et installation Contenu de la livraison

• 1tuyau d’évacuation de l’eau de condensation

• 1 mode d'emploi Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Lors de l’installation de l’appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

• Avant la remise en service de l’appareil, vérifiez l’état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.

• Tenez l'appareil loin de toute source de chaleur.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air.

• Lors de l’installation de l’appareil, en particulier si l’appareil est installé dans une zone mouillée, veillez à le protéger par un disjoncteur à courant de défaut conforme aux prescriptions (disjoncteur FI).FR 7 déshumidificateur à condensation DH 95 S Mise en place du filtre à air Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

• Avant la mise en marche, assurez-vous que les deux filtres à air sont bien mis en place.

Pose du tuyau d’évacuation de l’eau de condensation ü Un tuyau adéquat (diamètre: 8mm) est à portée de main. ü L'appareil est éteint.

1. Branchez le tuyau d’évacuation de l’eau de condensation

sur le raccord correspondant(7) de l’appareil.

2. Assurez-vous que le tuyau d’évacuation de l’eau de

condensation est correctement raccordé à l'appareil et intact.

3. En fonction de l'application, placez l'extrémité du tuyau

d’évacuation de l’eau de condensation comme suit: ð Mettez en place un réservoir correctement dimensionné (au moins 90litres) à côté de l'appareil et placez-y l'extrémité du tuyau. Contrôlez régulièrement le niveau de remplissage du récipient.8 FR déshumidificateur à condensation DH 95 S ð Placez l'extrémité du tuyau d’évacuation de l’eau de condensation au-dessus d'une évacuation d'eau. Pour des distances plus importantes, vous pouvez également utiliser un tuyau plus long du même type. Utilisation

• Évitez de laisser les portes et les fenêtres ouvertes.

• Une fois mis en marche, l'appareil fonctionne de manière entièrement automatique.

• Le ventilateur fonctionne en continu jusqu'à ce que la valeur de consigne programmée soit atteinte ou jusqu'à l'arrêt de l'appareil. Panneau de commande DH 95 S

N° Désignation Signification 9 Touche augmentation Réglage de l’humidité relative ambiante Réglage du nombre d’heures pour la fonction minuterie 10 Symbole Déshumidification Mode déshumidification actif 11 Symbole ventilateur Ventilateur actif 12 Symbole Dégivrage automatique Dégivrage automatique actif 13 Voyant de fonctionnement Est allumé pendant le fonctionnement 14 Touche Minuterie Active ou désactive la fonction minuterie 15 Touche ON/OFF Touche marche/arrêt: Mise en marche et arrêt de l’appareil 16 Affichage 7-segments Délai restant Lorsque la minuterie est programmée, affiche le nombre d'heures restant jusqu’à la mise en marche ou l’arrêt automatique 17 Affichage 7-segments Indique l’humidité relative définie en % Affiche CO en cas de fonctionnement continu 18 Touche diminution Réglage de l’humidité relative ambiante Réglage du nombre d’heures pour la fonction minuterieFR 9 déshumidificateur à condensation DH 95 S Mettre l'appareil en marche Après avoir installé l’appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.

1. Appuyez sur la touche ON/OFF(15).

ð L’appareil est en marche. ð Le voyant de fonctionnement(13) s'allume.

2. Appuyez de nouveau sur la touche ON/OFF(15) pour

arrêter l’appareil. L’appareil s’éteint automatiquement dès que le bac de récupération de l’eau de condensation est plein. Le voyant Bac eau de condensation(2) s’allume et un signal sonore retentit. Réglage de l’humidité relative ambiante désirée Il est possible de programmer l’humidité ambiante relative désirée.

1. Appuyez à plusieurs reprises sur la touche

augmentation(9) ou diminution(18) pour définir l’humidité relative ambiante désirée. La plage de réglage va de 30% à 90%. ð L’humidité relative désirée est indiquée sur l’affichage 7-segments(17). L'appareil fonctionne jusqu'à ce que l'humidité relative souhaitée soit atteinte. Lorsque l'humidité de l'air dépasse l’humidité relative ambiante désirée, le compresseur et le ventilateur se remettent en marche. Activation du fonctionnement continu L'appareil déshumidifie l'air en permanence indépendamment de l'humidité relative de l'air ambiant. Il est impossible de régler l’humidité ambiante relative désirée pendant ce mode de fonctionnement.

1. Appuyez sur la touche diminution(18) jusqu’à ce que CO

apparaisse sur l’affichage 7-segments(17). ð Le mode Continu est activé. Réglage de la minuterie La minuterie offre la fonction suivante:

• arrêt automatique après un nombre d'heures prédéfini. Remarque L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée. Arrêt automatique ü L’appareil est en marche.

1. Appuyez sur la touche TIMER(14).

ð L’affichage 7-segments Délai restant(16) indique le nombre d’heures jusqu’à l’arrêt automatique.

2. Appuyez plusieurs fois sur la touche TIMER(14) jusqu'à ce

que le nombre d'heures désiré apparaisse sur l’affichage Délai restant(16). ð La minuterie est réglée sur le nombre d'heures désiré. ð L'appareil s'éteint une fois le temps programmé écoulé. Dégivrage automatique À basse température, l'évaporateur peut geler pendant la déshumidification. L'appareil effectue alors un dégivrage automatique. Durant la phase de dégivrage, la déshumidification est brièvement interrompue. Le ventilateur continue de tourner. Le symbole Dégivrage automatique(12) apparaît. La durée du dégivrage peut varier. N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

• Le dégivrage automatique est interrompu dès que vous actionnez la touche ON/OFF(15) ou l’une des touches augmentation(9) ou diminution(18). Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l’appareil conformément aux indications figurant dans le chapitre «Stockage».10 FR déshumidificateur à condensation DH 95 S Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. Remarque L'appareil est équipé d'une fonction de minuterie de sécurité. La mise en marche et l’arrêt peuvent être retardés de jusqu’à 3 minutes. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez l'intégrité du cordon d'alimentation.

• Vérifiez le fusible ou le disjoncteur secteur.

• Vérifiez le niveau de remplissage du bac de récupération de l’eau de condensation et, le cas échéant, videz-le. Le voyant Bac eau de condensation(2) ne doit pas s’allumer ni le signal sonore retentir.

• Faites examiner l'appareil sur le plan électrique par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. L'appareil fonctionne, mais il ne produit pas de condensat:

• Vérifiez la bonne fixation du flexible d'évacuation des condensats.

• Vérifiez la température ambiante. Veuillez respecter la plage de fonctionnement de l'appareil indiquée dans les données techniques.

• Contrôlez l'humidité relative: celle-ci doit correspondre à la plage indiquée dans les caractéristiques techniques.

• Vérifiez l’humidité relative désirée définie. L'humidité relative de la pièce doit être supérieure de 3 % au minimum à la valeur de consigne. Le cas échéant, réduisez l'humidité relative désirée définie.

• Vérifiez le bon fonctionnement de la pompe à eau de condensation ou tentez de détecter des vibrations ou des bruits inhabituels. Retirez les salissures extérieures (voir chapitre Maintenance).

• Vérifiez l’état de propreté des deux filtres à air. Au besoin, nettoyez ou remplacez les filtres à air (voir chapitre «Maintenance»).

• Contrôlez le condenseur et la pompe à eau de condensation depuis l'extérieur pour détecter d'éventuels encrassements (voir chapitre «Maintenance»). Faites nettoyer l’intérieur encrassé de l’appareil par une entreprise spécialisée ou par la société Trotec. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale. L'appareil est très chaud, il est bruyant ou il perd de la puissance:

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.

• Vérifiez l'intérieur de l'appareil et notamment le ventilateur, le carter de ventilateur, l'évaporateur, le condensateur et la pompe à condensat depuis l'extérieur, pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Votre appareil ne fonctionne pas parfaitement, même après la révision? Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Codes défaut Les messages de défaut suivants peuvent apparaître sur l’affichage segments: Code défaut Cause Remède E1 Niveau de réfrigérant insuffisant Prenez contact avec le SAV. E2 Message de défaut du capteur de température Éteignez l'appareil et contactez le service après- vente. E3 Message de défaut du capteur d'humidité Veillez à ce que l’humidité ambiante corresponde aux caractéristiques techniques lorsque vous mettez en œuvre le déshumidificateur. E5 Message de défaut du capteur dans le circuit du groupe de réfrigération Éteignez l'appareil et contactez le service après- vente.FR 11 déshumidificateur à condensation DH 95 S Entretien Intervalles de maintenance Intervalle de maintenance et d'entretien avant chaque mise en service en cas de besoin au moins toutes les 2 semaines au moins toutes les 4 semaines au moins tous les 6mois au moins une fois par an Vider la pompe à eau de condensation, le bac de récupération de l’eau de condensation ou le déshumidificateur à condensation

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements X X Contrôle de la grille d’aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage ou remplacement le cas échéant x X Remplacement du filtre à air

Contrôle des détériorations éventuelles

Contrôle des vis de fixation X X Test

Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalle de maintenance et d'entretien

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle de la grille d'aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyer ou remplacer le cas échéant Remplacement du filtre à air Contrôle des détériorations éventuelles Contrôle des vis de fixation Test Remarques

Signature: ........................................12 FR déshumidificateur à condensation DH 95 S Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Nettoyer le carter Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce que de l'humidité ne pénètre pas dans le carter. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

5. Remettez le filtre à air en place.

Circuit de réfrigérant

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation. Nettoyage du filtre à air

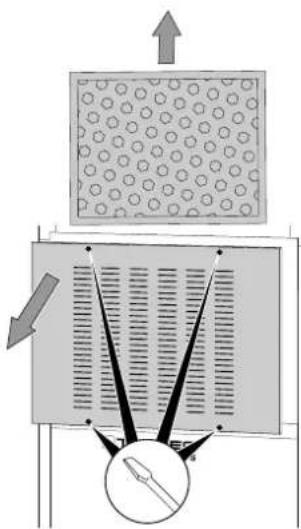

1. Retirez les deux filtres à air de l’appareil.

2. Nettoyez les filtres avec un chiffon doux légèrement

humide non pelucheux. Si les filtres sont très encrassés, nettoyez-les avec de l’eau chaude mélangée à un produit de nettoyage neutre.FR 13 déshumidificateur à condensation DH 95 S

3. Laissez les filtres sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil.

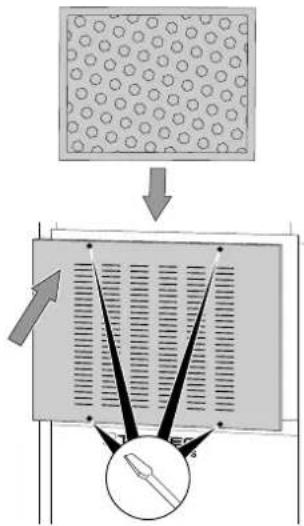

4. Insérez à nouveau le filtre à air dans l'appareil.

Annexe technique Caractéristiques techniques Paramètre Valeur Modèle DH 95 S Capacité de déshumidification à 30°C et 80 % HR 130 l / 24h Débit d'air 1100m

Plage de fonctionnement (température) de 5 à 32°C Plage de fonctionnement (humidité relative) 30% à 90 % HR Pression côté aspiration 1,65MPa Pression côté sortie 3,1MPa Raccordement secteur 220-240V/ 50Hz Puissance absorbée, max. 2,77kW Courant nominal 10,76A Réfrigérant R-410A Quantité de réfrigérant 1450g Facteur GWP 2088 Équivalent CO

3,03t Niveau de pression sonore (à une distance de 1 m) 62dB (A) Dimensions (longueurx largeurx hauteur) 465x 600x 910 mm Distance minimale par rapport aux murs et aux objets A: vers le haut: B: vers l’arrière: C: vers les côtés: D: vers l’avant: 50 cm 50 cm 50 cm 50 cm Poids 65kg14 FRdéshumidificateur à condensation DH 95 SSchéma électrique

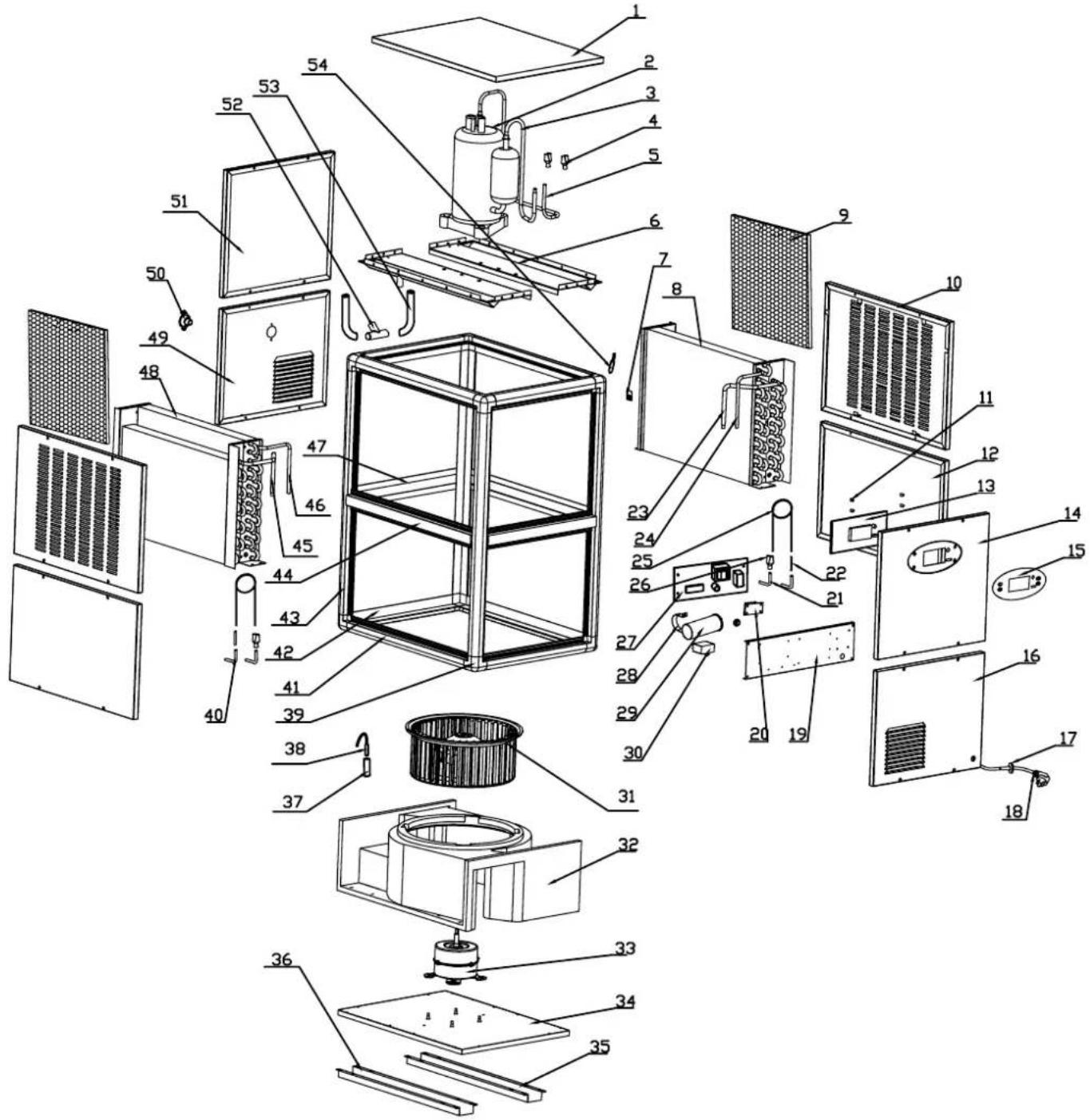

yellow yellow Control chip Control panel Display panel Fan brown brown CompFR 15 déshumidificateur à condensation DH 95 S Nomenclature et liste des pièces de rechange Remarque: Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.16 FR déshumidificateur à condensation DH 95 S No. Spare part No. Spare part No. Spare part 1 top cover 19 mounted panel 37 temperature sensor pipe 2 compressor 20 connection 38 hot gas sensor 3 low pressure pipe a 21 inlet tube 39 connector 4 three ways tube 22 process tube I 40 distributor 5 high pressure pipe I 23 low pressure pipe III 41 cross bar I 6 middle panel 24 high pressure pipe III 42 cross bar II 7 humidity sensor 25 capillary tube 43 upright pst 8 evaporator II and condenser 26 filter 44 middle support I 9 filter net 27 main control board 45 low pressure pipe II 10 air inlet 28 capacitor hoop 46 high pressure pipe II 11 separated post Ø 8x15 29 capacitor (compressor) 47 middle support II 12 front panel 30 capacitor (fan) 48 evaporator I and condenser 13 displayer 31 fan blade 49 lower side panel 14 upper right side panel 32 scroll housing 50 water out connector 15 film switch 33 motor 51 upper left side panel 16 lower right side panel 34 pedestal 52 three way connector 17 Ø 12 wire protector 35 stand II 53 Ø 20x16 water pipe 18 wire 36 stand I 54 temperature sensorFR 17 déshumidificateur à condensation DH 95 S Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. L'appareil fonctionne avec un gaz à effet de serre fluoré qui peut être dangereux pour l'environnement et peut contribuer au réchauffement global de la terre s'il pénètre dans l'atmosphère. Vous trouverez des informations supplémentaires sur la plaque signalétique. Évacuez le réfrigérant contenu dans l’appareil de manière appropriée et conformément à la législation nationale en vigueur. Déclaration de conformité Vous trouverez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l’adresse https://hub.trotec.com/?id=43486. Déclaration de conformité (Traduction de l'original) conformément à la directiveCEMachines 2006/42/CE, annexeII, partie1, sectionA Par la présente, nous, société Trotec GmbH, déclarons que l’appareil désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directiveCEMachines, version 2006/42/CE. Modèle / produit: DH 95 S Type: déshumidificateur à condensation À partir de l’année modèle:

• 2014/30/UE: 29/03/2014 Normes harmonisées appliquées:

• EN 62233:2008 Normes et spécifications techniques nationales appliquées:
