| Type de produit | Déshumidificateur de piscine |
| Modèle | DS 30 |
| Marque | Trotec |
| Dimensions (L x P x H) | 787 x 280 x 690 mm |
| Poids | 39 kg |
| Alimentation électrique | 1/N/PE~ 230 V / 50 Hz |
| Courant nominal / de pointe | 4,4 A / 15,8 A |
| Puissance absorbée (déshumidification) | 0,75 kW |
| Puissance absorbée (ventilation) | 88 W |

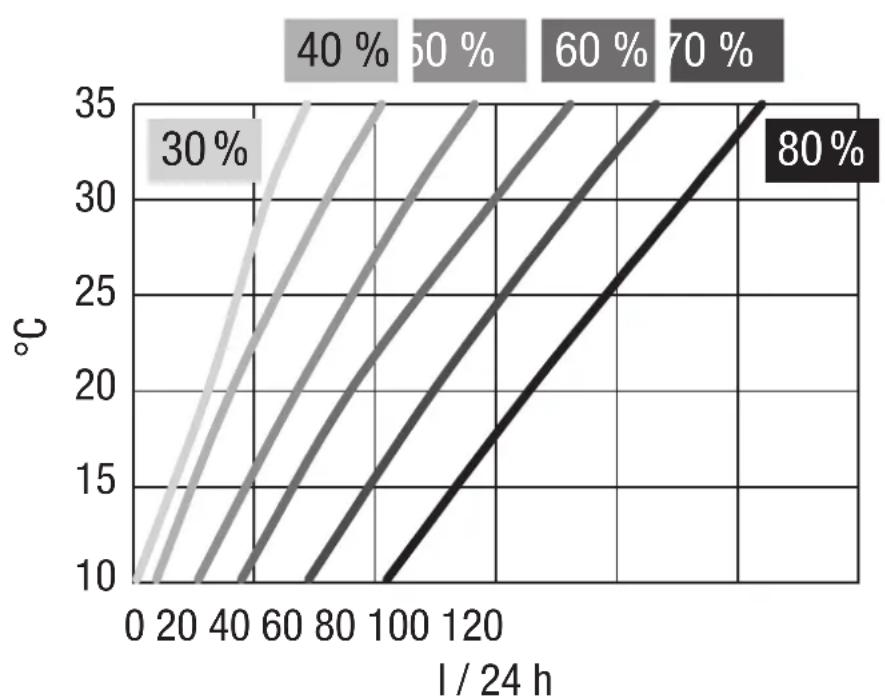

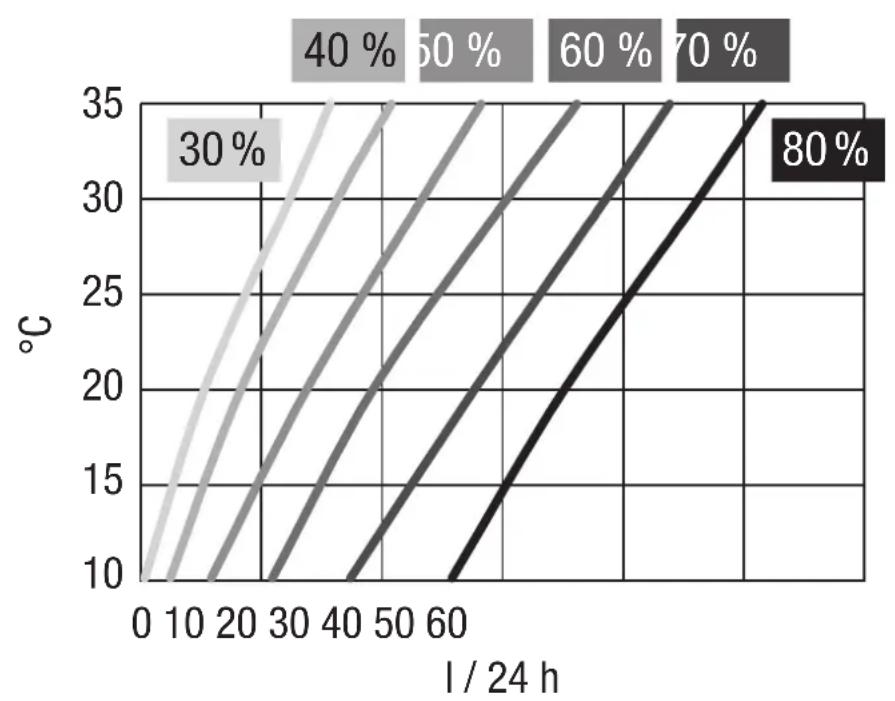

| Capacité de déshumidification | Variable selon température et humidité (voir diagramme) |
| Plage de température de fonctionnement | 0 à 40 °C |
| Plage de réglage hygrométrique | 30 % à 60 % HR |
| Débit d'air (sortie libre) | 700 m³/h |
| Niveau sonore (à 3 m) | 52 dB(A) |
| Réfrigérant | R-407C, 500 g, GWP 1 774 |
| COP à 15 °C | 2,5 |
| Classe de protection | IP23 |
| Modes de fonctionnement | Continu (CONT) et Cycle (CYC) |
| Évacuation des condensats | Tuyau Ø int. 12 mm, longueur 40 cm |

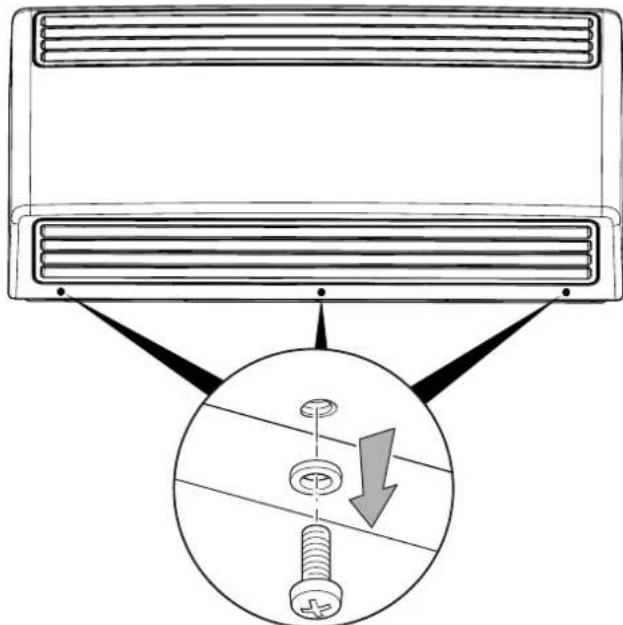

| Entretien | Nettoyage extérieur et intérieur, contrôle des entrées d'air |
| Sécurité | Disjoncteur différentiel 30 mA recommandé, ne pas utiliser en extérieur |

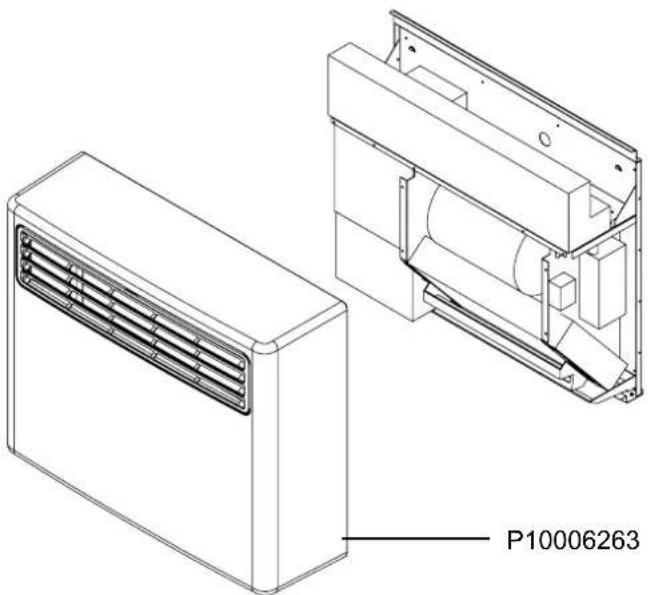

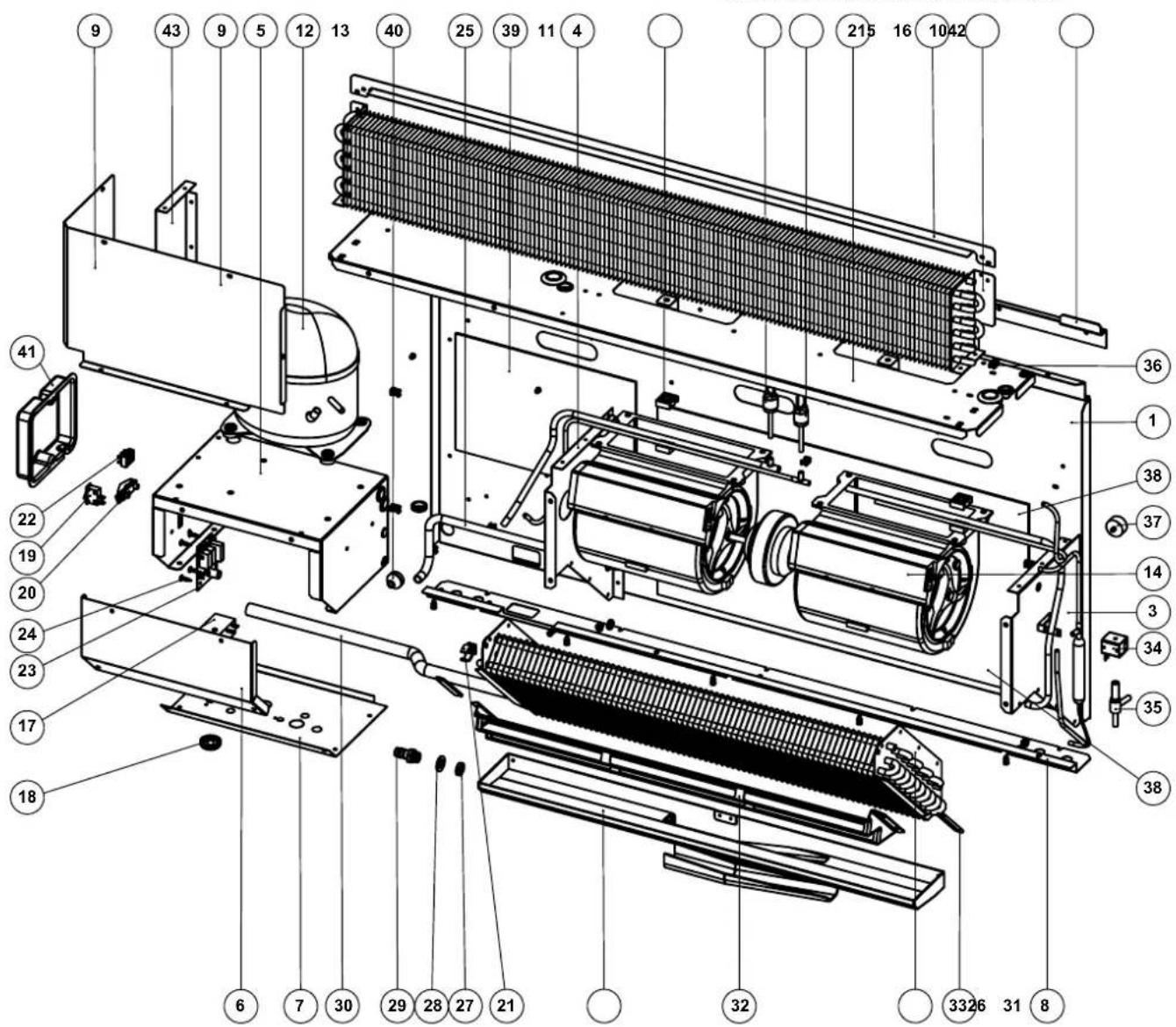

| Pièces détachées | Disponibles chez Trotec (réf. capot, etc.) |
| Dégivrage automatique | Oui, activé en dessous de 15 °C |
FOIRE AUX QUESTIONS - DS 30 TROTEC
Questions des utilisateurs sur DS 30 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Humidificateur au format PDF gratuitement ! Retrouvez votre notice DS 30 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS 30 de la marque TROTEC.
MODE D'EMPLOI DS 30 TROTEC
Remarques concernant la notice 2
Sécurité 2
Informations sur I'appareil 4
Transport et stockage 6
Montage et installation 6
Utilisation. 10
Défauts et pannes 12
Entretien 13
Annexe technique. 16
Élimination 24
Déclaration de conformité 24
Remarques concernant la notice
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.
Vous pouvez télécharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant :
DS 30
https://hub.trotec.com/?id=39576
https://hub.trotec.com/?id=39581
Sécurité
Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmospheres agressives.
-
Faites secher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
-
Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- N'exposez pas l'appareil à un jet d'eau direct.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
- Ne vous asseyez pas sur l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
- Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez des rallonges de cables electriques conformément à la puissance connectée de l'appareil, la longueur du cable et l'utilisation. Déroulez complètement la rallonge electrique. Evitez toute surcharge electrique.
- Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.
- Retirez le cordon secteur de la prise lorsque vous n'utilise pas l'appareil.
- N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être replacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
- Observe les conditions d'entreposage et de fonctionnement (voir « Caracteristiques techniques »).
- N'installez l'appareil que dans le respect de la réglementation nationale.
Veillez a ce que I'entree et la sortie d'air soient libres.
Assurez-vous que le cote aspiration soit toujours exempt de saleté et de corps étrangers. -
Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
-
Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récapération des condensats et le tuyau d'évacuation.
- Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé!
Utilisation conforme
Veuillez utiliser l'appareil exclusivement en tant que déshumidificateur stationnaire pour assécher et déshumidifier l'air ambient, tout en respectant les données techniques.
Uneutilisationconformecompend：
-
l'asschément et la déshumidification de :
-
piscines couvertes
- pièces avec bains bouillonnants
-zones de bien-etre
bains thérapeutiques
-bainsthermaux
Il est nécessaire de garantir une alimentation suffisante d'air frais à l'endroit où l'appareil est installé.
Utilisations non conformes prévisibles
- N'installez pas l'appareil sur une surface mouillée ou inondee.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- N'effectuez pas de modification structurelle, transformation ni ajust arbitraire sur l'appareil.
- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.
Qualification du personnel
Toute personne utilisant le present appareil doit :
- prendre conscience des risques associés aux apparciels électriques en environnement humide.
- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.
Toute activités de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Avertissement
Un apparéil qui bascule pourrait vous blesser! Faites appel à des personnes supplémentaires pour transporter et monter l' apparéil. Veuillez ne pas rester sous l' apparéil en suspension. Assurez-vous que l' apparéil est fixé de manière suffisamment stable à la paroi.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Comportement en cas d'urgence
-
En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
-
Ne rebranchez jamais un apparéil endommagé.
Informations sur l'appareil
Description de l'appareil
Les déshumidificateurs de piscine de la série DSMaintiennent l'humidité de l'air des piscines couvertes 24 heures sur 24.
L'humidité relative se règle automatiquement à un niveau idéal qui permet d'éviter surement la corrosion, la condensation et les moisissures.
Les déshumidificateurs de piscine de la série DS assurent une déshumidification de l'air entierement automatique basée sur la condensation.
Le ventilateur aspire l'air ambient humide par l'entrée d'air de l'appareil pour le faire passer par l'évaporateur puis le condenseur. Au niveau de l'évaporateur froid, l'air ambient est refroidi à une température inférieure au point de rosée. La vapeur d'eau contenue dans l'air ambiant se dépose comme condensat ou givre sur les lamelles de l'évaporateur. Au niveau du condenseur, l'air déshumidifié et refroidi est réchauffé, avant d'être de nouveau souffle vers l'extérieur à une température qui est supérieure d'environ 5^ à la température ambiente.
L'air sec ainsi traité est refoucé par la sortie d'air et se mêle à l'air ambiant. En raison de la circulation continue de l'air ambiant à travers l'appareil, l'humidité relative de l'air du local d'installation est continulement réduite. En fonction de la température de l'air et de son humidité relative, l'eau condensée s'égoutte, soit en permanence, soit uniquement durant les phases périodiques de dégivrage, à travers le tuyau pré-monté et est ainsi evacuée hors de l'appareil.
Un hygrostat placé à l'intérieur de l'appareil permet de régler l'humidité relative désirée au moyen d'un bouton rotatif.
L'appareil permet une réduction de l'humidité relative jusqu'à environ 30% .
À une température ambiente de 15^ , les apparèils restituent de 1,6 à 3 fois leur consommation d'électricité sous forme de chaleur à l'air ambient (voir chapitre caractéristiques techniques, valeur COP). Le rayonnement de chaleur émis par l'appareil en fonctionnement peut donc faire augmenter la température ambiente de 1 à 3^ environ.
Nous recommendons une humidité relative de 55% environ. À ce niveau, l'air des zones de piscine et de bien-être est considéré comme/agreable par la plupart des personnes.
Veuillez observer les normes et les prescriptions légales prescrites au sujet de l'alimentation d'air frais des piscines accessibles au public.
L'alimentation en air frais peut être assurée de l'extérieur, l'air ambient étant evacué vers l'extérieur au moyen d'un ventilateur, ce qui générale une légère dépression dans la piece. La dépression permet à l'air sec des pieces environnantes ou à l'air frais de l'extérieur de pénétrer dans la piece. L'air sec diminue le besoin en déshumidification et l'air frais augmente le comport climatique de la piece.
Remarque
Dans le cas où votre piscine est remplie avec de l'eau thermale, une alimentation en air frais correspondant à 10% de la quantité d'air totale est indispensable pour éviter d'endommager le déshumidificateur.

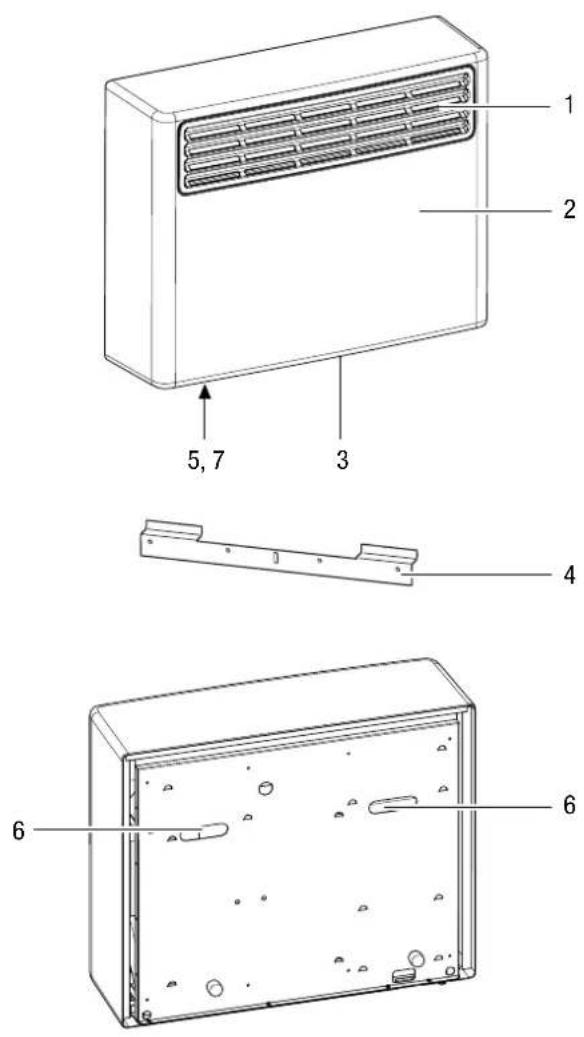

Représentation de l'appareil DS 30

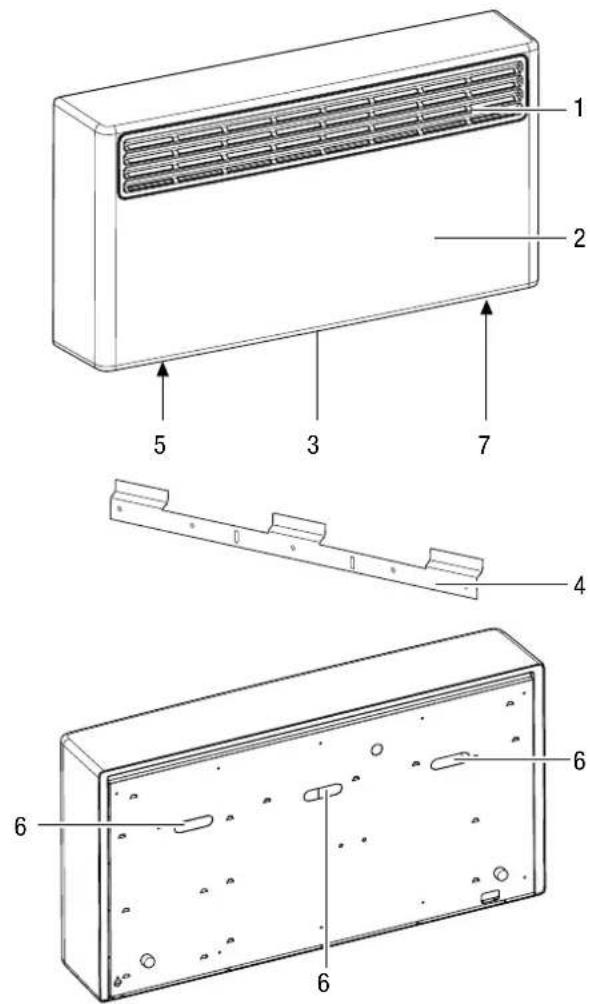

| N° Désignation |
| 1 Sortie d'air |
| 2 Boîter |
| 3 Entrée d'air |
| 4 Fixation murale |
| 5 Raccord pour le tuyau d'évacuation de l'eau de condensation (à l'intérieur de l'appareil) |
| 6 Suspension |

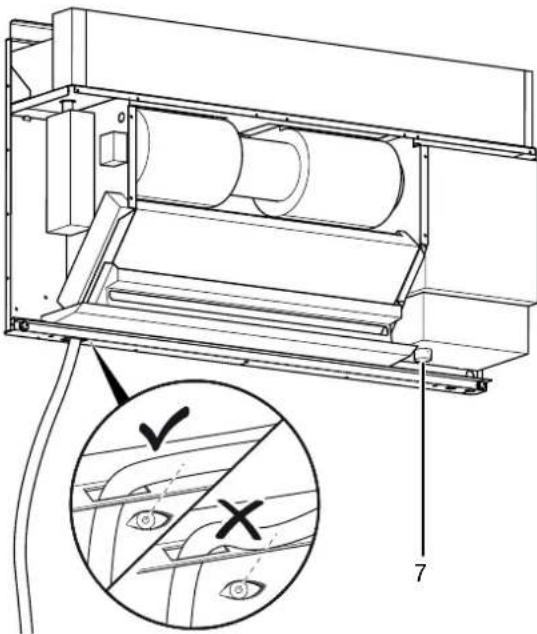

| 7 Bouton de réglage (à l'intérieur de l'appareil pour éviter toute manipulation) |
DS 60
| N° Désignation |
| 1 Sortie d'air |
| 2 Boîtier |
| 3 Entrée d'air |
| 4 Fixation murale |
| 5 Raccord pour le tuyau d'évacuation de l'eau de condensation (à l'intérieur de l'appareil) |
| 6 Suspension |
| 7 Bouton de réglage (à l'intérieur de l'appareil pour éviter toute manipulation) |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepassage de l'appareil.
Transport
Faites impérativement appel à une personne supplémentaire pour le transport et le montage du DS 30. Faites absolument appel à une troisième personne pour le transport et le montage du DS 60. N'essayez pas de transporter et/ou de monter l'appareil sans aide. Le cas échéant, utilisez une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil.
Veuillez observer les consignes suivantes avant chaque transport :
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Videz les condensats résiduels contenus dans l'appareil
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil à la verticale après l'avoir transporte.
- Àprous tout transport en position couchee, laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Attendez de 12 à 24 heures avant de remettre l'appareil en marche. Sinon, cela pourrait endommager le compresseur et l'appareil ne fonctionnerait plus. Cette éventualité entrainerait une extinction de la garantie.
Entreposage
Veuillez respecter les consignes suivantes avant chaque entreprises :
- Videz les condensats résiduels contenus dans l'appareil
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
au sec et protégé du gel et de la chaleur
- le cas échéant, protégé de la poussière par une housse
- Ne placez�除 un autre appareil ni except un objet sur l'appareil, ain d'éviter de le déterminer
Montage et installation
Composition de la fourniture
- 1 apparel
- 1 support mural
- 1 tuyau de vidange pour eau de condensation, diamètre interieur 12mm , longueur 400mm
- 1 mode d'emploi
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le deroulant.
Montage
Faites impérativement appel à une personne supplémentaire pour le transport et le montage du DS 30. Faites absolument appel à une troisième personne pour le transport et le montage du DS 60. N'essayez pas de transporter et/ou de monter l'appareil sans aide. Le cas échéant, utilisez une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil.
Observe les remarques suivantes :
- Lors de son montage, tenez l'appareil à l'écart de sources de chaleur.
- Protégéz l'appareil avec un disjoncteur différentiel conforme (RCD = Residual Current protective Device) lorsqu'il est monté dans des zones mouillées.
- Veuillez faire en sorte que les rallonges de cables soient entiement déroulées.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

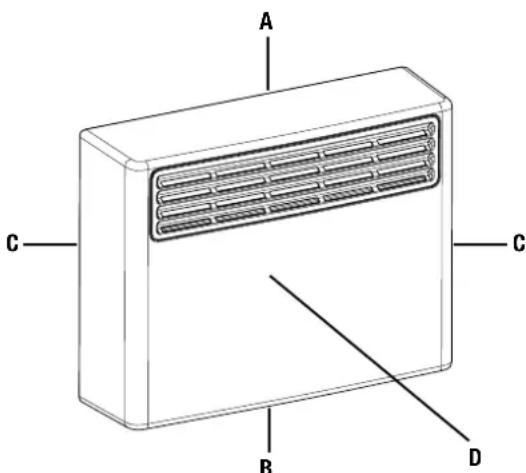

- Lors du montage de l'appareil, respectez les distances minimales requises par rapport aux murs et autres objets conformément aux indications figurant au chapitre « Caracteristiques techniques ».
Consignes de montage
L'appareil doit être équipé d'un disjoncteur différentiel et installé à une hauteur de 300 mm du sol au minimum (*2).

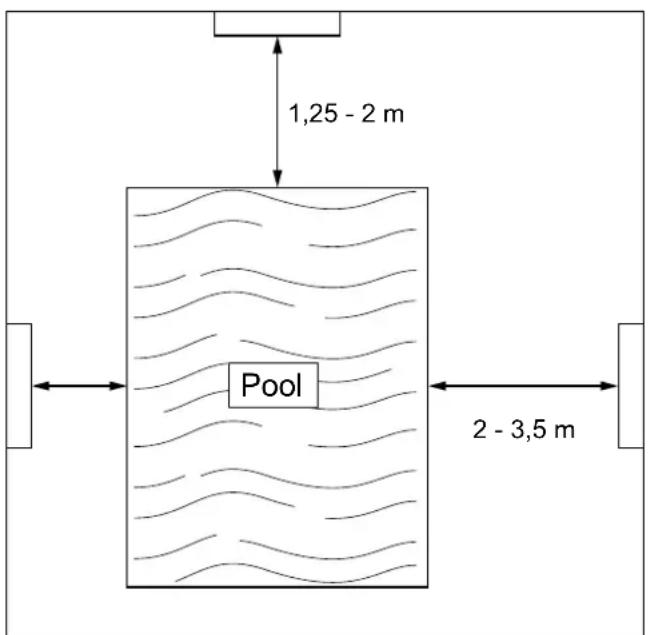

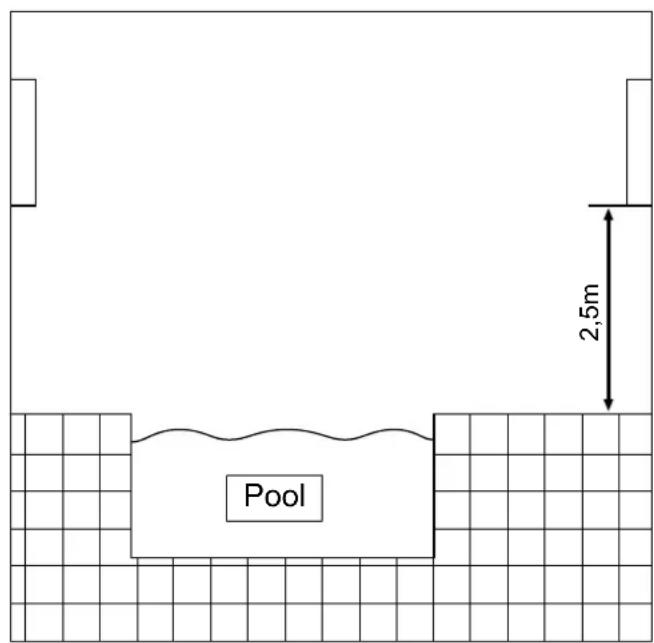

L'appareil peut etre instalé à une distance de 1,25 m de la piscine,la hauteur de montage devant etre de 2,5 m au-dessus de la surfe de la piscine (^*1 ^2
L'appareil doit être équipé d'un disjoncteur différentiel et peut être installé à n'importe celle hauteur (^*2)
1 : un disjoncteur différentiel n'est pas obligatoire, mais recommendé pour tous les apparèils. Valeur nominale : 30 mA.
2: le disjoncteur commandant l'appareil doit répondre aux directives IPX.
L'appareil doit etre accessible aux fins de maintenance.
Si l'appareil est installé à une distance inférieure à 1,25 m de la piscine, la hauteur de montage doit être au minimum de 2,5 m au-dessus de la surfe de la piscine.
Montez l'appareil en suivant la description ci-dessous.
Choisissez une talle de vis et de chevilles adaptée au poids de l'appareil (voir les caractéristiques techniques) et à la structure de la paroi.
- Deballez l'appareil sur une table ou un sol propre.

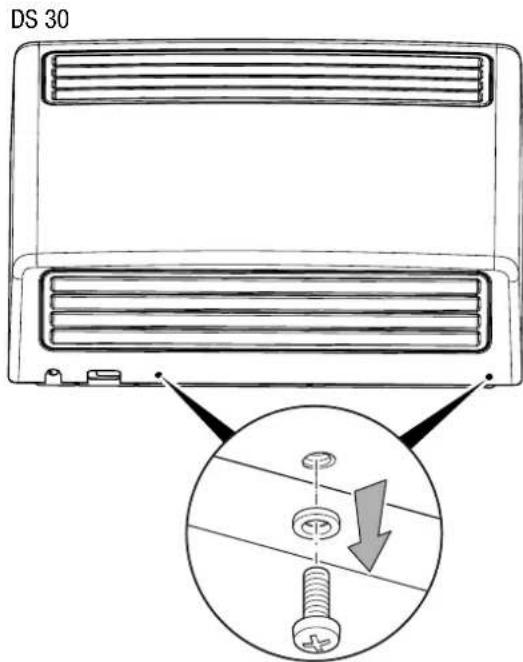

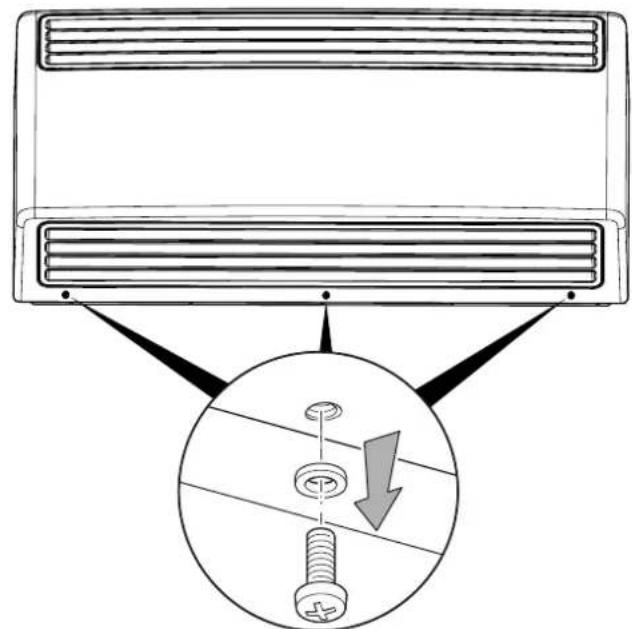

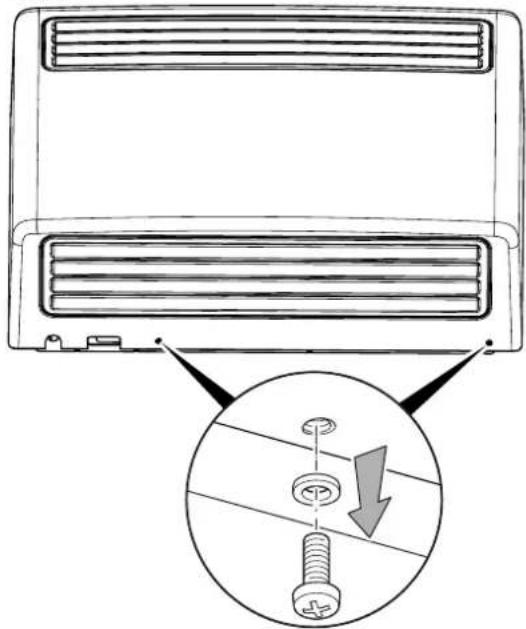

- Ouvrez les vis du boitier.
DS 30
DS 60
Info
Le dispositif de suspension du DS 60 correspond à celui du DS 30. Toutefois, le DS 60 est équipé d'un rail de suspension plus long. Les étapes suivantes sont expliquées avec le DS 30.
- Retirez le boitier.
- Dessinez les trouse de perçage.
- Percez les trouss dans le mur.
- Placez les chevilles adequates dans les troucs percés.
-
Vissez les fixations murales.
-

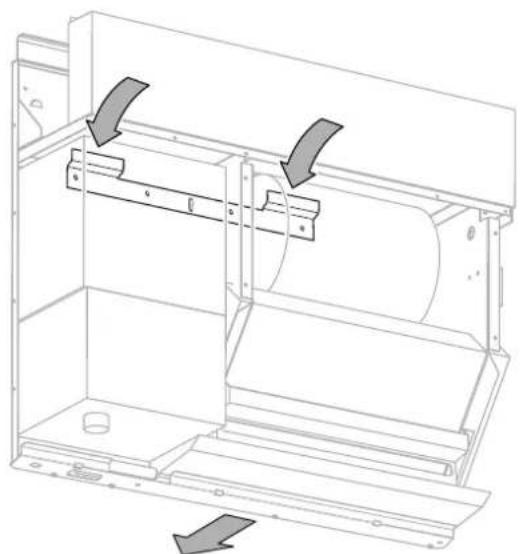

SusPENDez l'appareil aux fixations murales au moyen des suspensions. Pour ceci, une deuxième personne et un outil de levage adapté sont nécessaires.

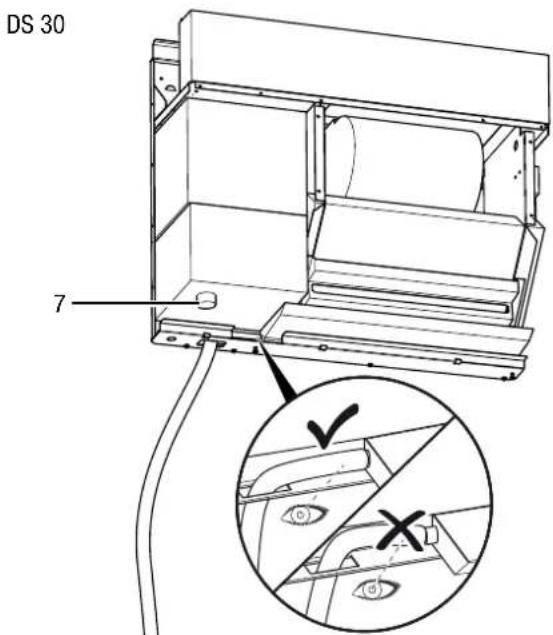

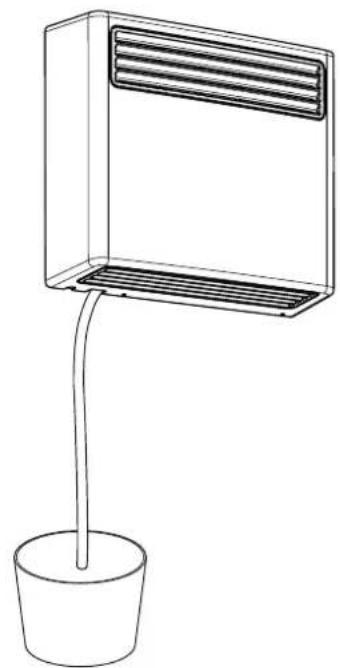

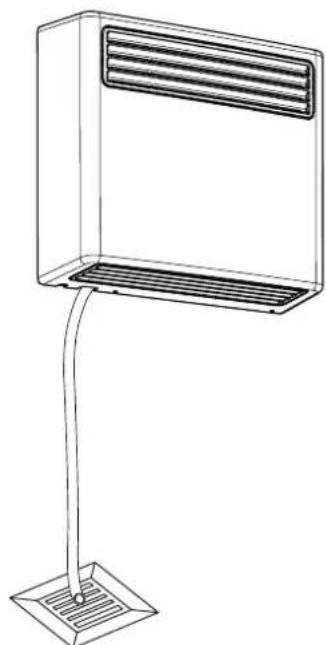

- Verifiez la bonne fixation du tuyau d'évacuation de l'eau de condensation. Le tuyau d'évacuation de l'eau de condensation ne doit pas être plie.
DS60
- Sélectionnez avec l'interrupteur à bascule MODE (8) le mode de fonctionnement souhaité (voir chapitre « Sélection du mode de fonctionnement »).
- Placez le bouton de réglage (7) sur l'humidité relative désirée (voir chapitre « Réglage de l'humidité de l'air ambiant »).
- Replacez le boitier sur l'appareil.
- Revissez le boitier sur l'appareil.
Branchement du cable secteur
Raccordez la fiche secteur à une prise de courant dûment protégée.
Utilisation
- La fonction d'asséchément fonctionne entièrement automatiquement après la mise en marche de l'appareil.
- Pour que le capteur d'humidité puisse évaluer correctement le taux d'humidité et que l'air ambiant soit constamment filtré, le ventilateur tourne en permanence jusqu'à l'arrêt de l'appareil.
- Évitez de laisser les portes et les fenêtres ouvertes.
Indications sur la capacité de déshumidification
La capacité de déshumidification dépend :
des caractéristiques de la pièce
- de la température ambiente
- de l'humidité relative de l'air
Plus la température ambiente et l'humidité relative sont élevées, plus la capacité de déshumidification est importante.
Éléments de commande
Info
Vous accedez aux éléments de commande en déposant le boitier, voir chapitre « Montage ». Le panneau de commande se trouve sur le côté gauche du DS 30 et sur le côté droit du DS 60.
| N° Désignation Signification | |
| 7 Bouton de réglage | Réglage de l'humidité relative souhaitée |
| 8 Interrupteur à bascule MODE | Sélection du mode de fonctionnement désiré : CONT. = le ventilateur fonctionne en permanence CYC. = le ventilateur s'active et se désactive avec le compresseur |
Installation du tuyau d'évacuation de l'eau de condensation
Lors de la livraison de l'appareil, le tuyau d'évacuation de l'eau de condensation est déjà monté.
-
Faites en sorte que le tuyau d'évacuation de l'eau de condensation soit correctement raccordé à l'appareil et qu'il soit intact.
-
En fonction de l'application, placez l'extrémité du tuyau d'évacuation de l'eau de condensation comme suit :
DisPOSEZ à cote de l'appareil un recipient suffisamment dimensionné (DS 30 : min. 50 litres, DS 60 : min. 90 litres) et placez-y l'extrémité du tuyau. Contrôlez régulierement le niveau de replissage du réservoir.
Placez l'extrémité du tuyau d'évacuation de l'eau de condensation à proximate d'une évacuation d'eau. Pour des distances plus importantes, vous pourrez également utiliser un flexible plus long du même type.
- Vérifiez régulierement le tuyau d'évacuation de l'eau de condensation, il ne doit être ni bouché, ni plié. Il est possible de raccorder une ballonne en cas de nécessité.
Pompe à eau de condensation externe (option)
En option, l'appareil peut être utilisé avec une pompe à eau de condensation externe.
Celle-ci est disponible chez Trotec sous la referrer 6.100.000.019.
Metre I'appareil en marche
- Veuillez you assurer que le tuyau d'évacuation des condensats soit correctement raccordé et installé. Attention de ne pas trébucher sur le tuyau.
- Faites en sorte que le tuyau d'évacuation des condensats ne soit pas pié, ni coincide et qu'il n'y ait pas d'objet place sur le tuyau.
- Veuillez vous assurer que les condensats puissant s'écouler correctement.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
Sélection du mode de fonctionnement
En mode CYC. (CYCLE), le ventilateur se désactive avec le compresseur lorsqu'elumidité relative désirée est atteinte.
En mode CONT. (CONTINUOUS), le ventilateur fonctionne en permanence et brasse ainsi l'air de façon continue.
De cette manière, la détermination de l'humidité relative est plus précise car où elle est mesure plus rapidement.
Réglage de l'humidité de l'air ambiant
Info
Vous accedez aux éléments de commande en déposant le boitier, voir chapitre « Montage »
Le panneau de commande se trouve sur le côte gauche du DS 30 et sur le côte droit du DS 60.
- Reglez l'humidité relative désirée à l'aide du bouton de réglage (7).
- Si vous placez le bouton de réglage sur le trait (« à 9 heures »), l'humidité relative atteinte au bout de 2 jours doit être de 50 à 55 %.
- Au bout de cette période, vérifie l'humidité relative avec un thermohygmètre. Si l'air est trop sec (humidité relative trop faible), tournez le bouton de réglage d'environ 1 cm vers la gauche (sens contraire des aiguilles d'une montre). Si l'air est trop humide (humidité relative trop elevée), tournez alors le bouton de réglage d'environ 1 cm vers la droite (sens des aiguilles d'une montre).
- Attendez 2 jours après le changement du réglage de l'hygrostat et repetez l'opération jusqu'à ce que le niveau d'humidité désire soit atteint.
Lorsque l'humidité désirée est atteinte, le compréseur de l'appareil s'éteint automatiquement.
Lorsque l'humidité relative programme est dépasse, le compresseur se réactive et recommence à déshumidifier l'air ambient.
Dégivrage automatique
Lorsque la température ambiente est inférieure à 15^
I'échangeur de chaleur givre durant la déshumidification.
L'appareil effectue alors un dégivrage automatique. La durée du dégivrage peut varier selon la température ambiente.
L'opération peut durer plus longtemps à basse température.
Déshumidification dans les piscines
Les piscines couvertes et les espaces de wellness sont des endroits très appréciés, mais l'évaporation de la surface de l'eau pose un sérieux problème à la structure des batiments.
L'effet permanent de l'humiètie relative élevée déteriore rapidement l'etat du batiment et de l'équipment.
Condensation dans les espaces de wellness et les piscines couvertes
Si I'on ferme les yeux sur ce problème, I'eau de condensation peut devenir un grave problème pour une piscine couverte ou un espace de wellness. L'évaporation à la surface de l'eau de la piscine ou de la piscine couverte augmente clairment le taux d'humidité de l'air. Certes, plus l'humidité relative est élevée, plus l'évaporation à la surface de l'eau est réduite; mais l'humidité relative élevé favorise les moisissures et peut déterminer la substance du batiment et provoquer sa dégradation.
Une humidité non contrôle peut être à l'origine des problèmes suivants :
Corrosion
- Dégradation de la structure desBATIMENTS
- Climat ambient désagréable
- Formation de condensation
Vapeur
Moisissures et taches
Formation de brouillard
Dans le passé, l'air était evacué par un système de ventilation, afin de diminuer la condensation des piscines couvertes ; mais ce moyen nécessitait beaucoup trop d'énergie. Les technologies de déshumidification modernes offrent des possibités intéressantes sur le plan énergétique.
Alimentation d'air frais
Veuillez observer les normes et les prescriptions legales prescrites au sujet de l'alimentation d'air frais des piscines accessibles au public.
L'alimentation en air frais peut être assurée de l'extérieur, l'air ambiant étant evacué vers l'extérieur au moyen d'un ventilateur ce qui génére une légere dépression dans la piece. La dépression permet à l'air sec des pieces environnantes ou à l'air frais de l'extérieur de pénétrer dans la piece. L'air sec diminué le besoin en déshumidification et l'air frais augmente le comfort climatique de la piece.
Remarque
Dans le cas où votre piscine est remplie avec de l'eau thermale, une alimentation en air frais correspondant à 10% de la quantité d'air totale est indispensable pour éviter d'endommager le déshumidificateur.
Rentabilité
Les déshumidificateurs de la série DS sont équipés en série d'une récapération de chaleur interne qui utilise automatiquement la chaleur de process libre pour rechauffer économique l'air ambient.

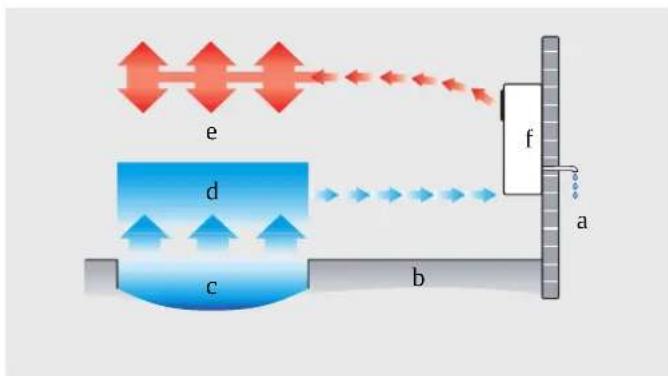

a Evacuation de I'eau de d Air humide, chaud condensation
b Niveau du sol e Air sec, chaud
c Eau de piscine f Deshumidificateurs de la série DS
Mise hors service
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
L'appareil ne se met pas en marche :
- Verifiez le raccordement au secteur.
- Verifiez l'intégrité du cordon d'alimentation.
- Verifiez le fusible ou le disjoncteur secteur.
- Faites examiner l'appareil sur le plan électrique par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
L'appareil fonctionne, mais il ne produit pas de condensat :
- Verifiez laonne fixation du flexible d'évacuation des condensats.
- Vérifiez la température ambiente. Veuillez respecter la plage de fonctionnement de l'appareil indiquée dans les données techniques.
- Contrôlez l'humidité relative : celle-ci doit correspond à la plage indiquée dans les caractéristiques techniques.
- Vérifiez l'humidité relative sélectionnée au moyen du bouton de réglage (7) de l'hygrostat. L'humidité relative dans l'endroit à déshumidifier doit être supérieure à la plage sélectionnée. Réduisez l'humidité relative désirée sélectionnée en tournant le bouton de réglage (7) vers la droite (dans le sens des aiguilles d'une montre).
L'appareil est bruyant ou il vibre :
- Verifiez si l'appareil est bien installe à l'horizontal.
- Verifiez l'intérieur de l'appareil pour détecter des encrasements. Le cas échéant, nettoyez l'intérieur de l'appareil.
L'appareil est très chaud, il est bruyant ou il perd de la puissance :
- Verifiez si les entrées d'air sont encrassees. Nettoyez la saleté extérieure.
- Vérifiez l'intérieur de l'appareil pour détecter des encrasements. Le cas échéant, nettoyez l'intérieur de l'appareil.
Votre apparéil ne fonctionné pas parfaitement, même après la révision ?
Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
Entretien
Intervalles de maintenance
Protocole de maintenance et d'entretien
| Intervalles de maintenance et d'entretien | avant chaque mise en service | au besoin au | moins toutes les 4 semaines | au moins tous les 2 mois | au moins tous les 6 mois | au moins une fois par an |
| Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant | X | X | ||||
| Nettoyage extérieur | X | X | ||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter d'eventuels encrasements | X | X | ||||
| Recherche de déteriorations évientuelles | X | X | ||||
| Contrôle des vis de fixation | X | X | ||||
| Test fonctionnel | X | |||||
| Vider la pompé à condensat optionnelle, le bac de récapération des condensats ou le déshumidificateur à condensation | X |
Type d'appareil :
Numéro de série :
| Intervalle de maintenance et d'entretien | 1 2 | 3 | 4 5 6 | 7 | 8 9 10 | 11 12 | 13 14 | 15 16 | ||||||||||
| Contrôle des bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant | ||||||||||||||||||
| Nettoyage extérieur | ||||||||||||||||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter les encrasements | ||||||||||||||||||
| Contrôle des déteriorations évientuelles | ||||||||||||||||||
| Contrôle des vis de fixation | ||||||||||||||||||
| Vérifier la pompé à condensat optionnelle et le réservoir, nettoyer le cas échéant | ||||||||||||||||||
| Test | ||||||||||||||||||
| Remarques | ||||||||||||||||||
| 1. Date : Signature : | 2. Date : Signature : | 3. Date : Signature : | 4. Date : Signature : |
| 5. Date : Signature : | 6. Date : Signature : | 7. Date : Signature : | 8. Date : Signature : |
| 9. Date : Signature : | 10. Date : Signature : | 11. Date : Signature : | 12. Date : Signature : |
| 13. Date : Signature : | 14. Date : Signature : | 15. Date : Signature : | 16. Date : Signature : |
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
Avertissement relat à la tension électrique
Toute activités de maintenance au niveau du système électrique ou de climatisation est à réaliser par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
Nettoyage du boitier
Nettoyez le boitier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
Nettoyage de l'intérieur de l'appareil
Les déshumidificateurs de piscine de la série DS sont spécialement concus pour les conditions ambantes des piscines. Les matériaux mis en œuvre résistant à l'air charge en chlore et en sel. Toutefois, il convient de contrôle régulièrement l'état de l'intérieur de l'appareil. Des concentrations exagérées de chlore ou de sels peuvent attaquer les composants internes de l'appareil. C'est jusquoi vous nevez contrcler au moins une fois par an l'intérieur de l'appareil.
- Ouvrez les vis du boitier.
DS60

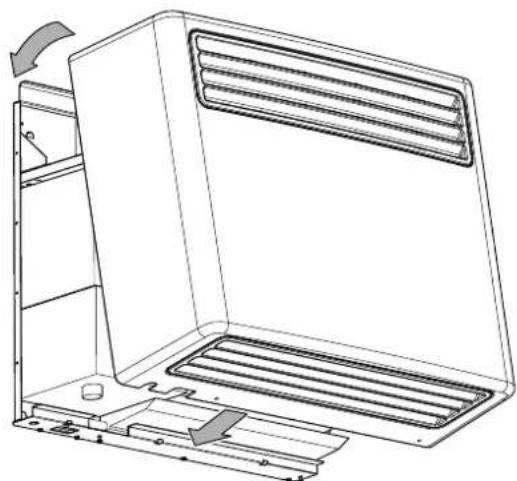

2. Déposez le boftier.
- Retirez le plus gros des saletés à l'intérieur de l'appareil.
Le cas échéant, nettoyez l'intérieur de l'appareil avec de l'air compré ou de l'eau savonneuse tiède. - Replacez le boitier sur I'appareil.
- Revissez le boitier sur l'appareil.
- Rebranche le cable electrique dans la prise.
Circuit de réfrigérant
- Tout le circuit réfrigerant est un système hermetiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.
Annexe technique
\section*{Caracteristiques techniques}
| Paramètre Valeur | ||
| Modèle | DS 30 DS 60 | |
| Capacité de déshumidification voir diagrammes de déshumidification | ||
| Raccordement au réseau 1/N/PE~ 230 V/50 Hz | ||
| Cordon secteur CEE 7/7/L = 3,5 m | ||
| Classe de protection IP23 | ||
| Puisance absorbée en mode de déshumidification 0,75 kW 1,2 kW | ||
| Puisance absorbée en mode ventilation 88 W 85 W | ||
| Courant nominal/de pointe 4,4 A / 15,8 A 7,5 A / 30 A | ||
| Dissipation de chaleur à 15 °C 1,35 kW 2,3 kW | ||
| Coefficient de performance (COP *) 2,5 2,9 | ||
| Réfrigérant | R-407C | R-407C |
| Quantité de réfrigérant | 500 g | 800 g |
| GWP (Global Warming Potential) | 1 774 | 1 774 |
| Équivalent CO2 | 0,887 t | 1,419 t |
| Débit d'air (sortie libre) | 700 m³/h | 1 280 m³/h |
| Niveau de pression sonore (à une distance de 3 m) | 52 dB(A) | 54 dB(A) |
| Température de fonctionnement | 0 à 40 °C | 0 à 40 °C |
| Plage de réglage de l'humidité relative | 30 % à 60 % HR | |
| Humidité relative de l'air max. admissible | 90 % HR | |
| Tuyau d'évacuation de l'eau de condensation | Ø 12 mm (intérieur), I = 40 cm | |
| Poids | 39 kg | 60 kg |
| Dimensions (largeur x profondeur x hauteur) avec support mural | 787 x 280 x 690 mm | 1 255 x 280 x 690 mm |
| Cache frontal standard | Plastique | |
| Distance minimum par rapport aux murs et aux objets :A : vers le haut :B : vers le bas :C : vers les côtés :D : vers l'avant : | 20 cm20 cm (voir consignes de montage)20 cm20 cm | 20 cm20 cm (voir consignes de montage)20 cm20 cm |
| * COP (Coefficient of Performance) représenté le rapport entre la puissance de froid ou de chaleur généree et la puissance électrique utilisée. | ||
Diagramme de déshumidification
DS 30

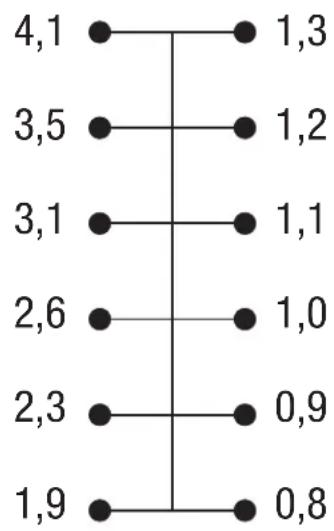

1)2)
DS60

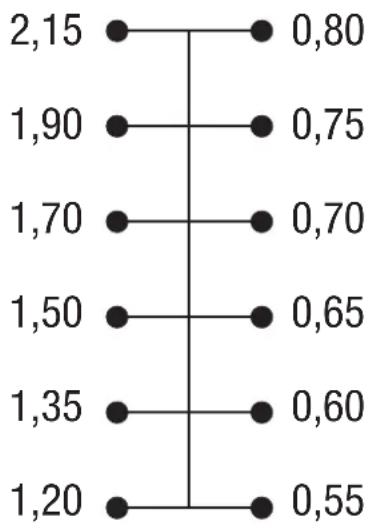

1) 2)
N° Désignation
1) Dissipation de chaleur en kW à 60 % HR
2) Puisance absorbee en kW avec 60% HR

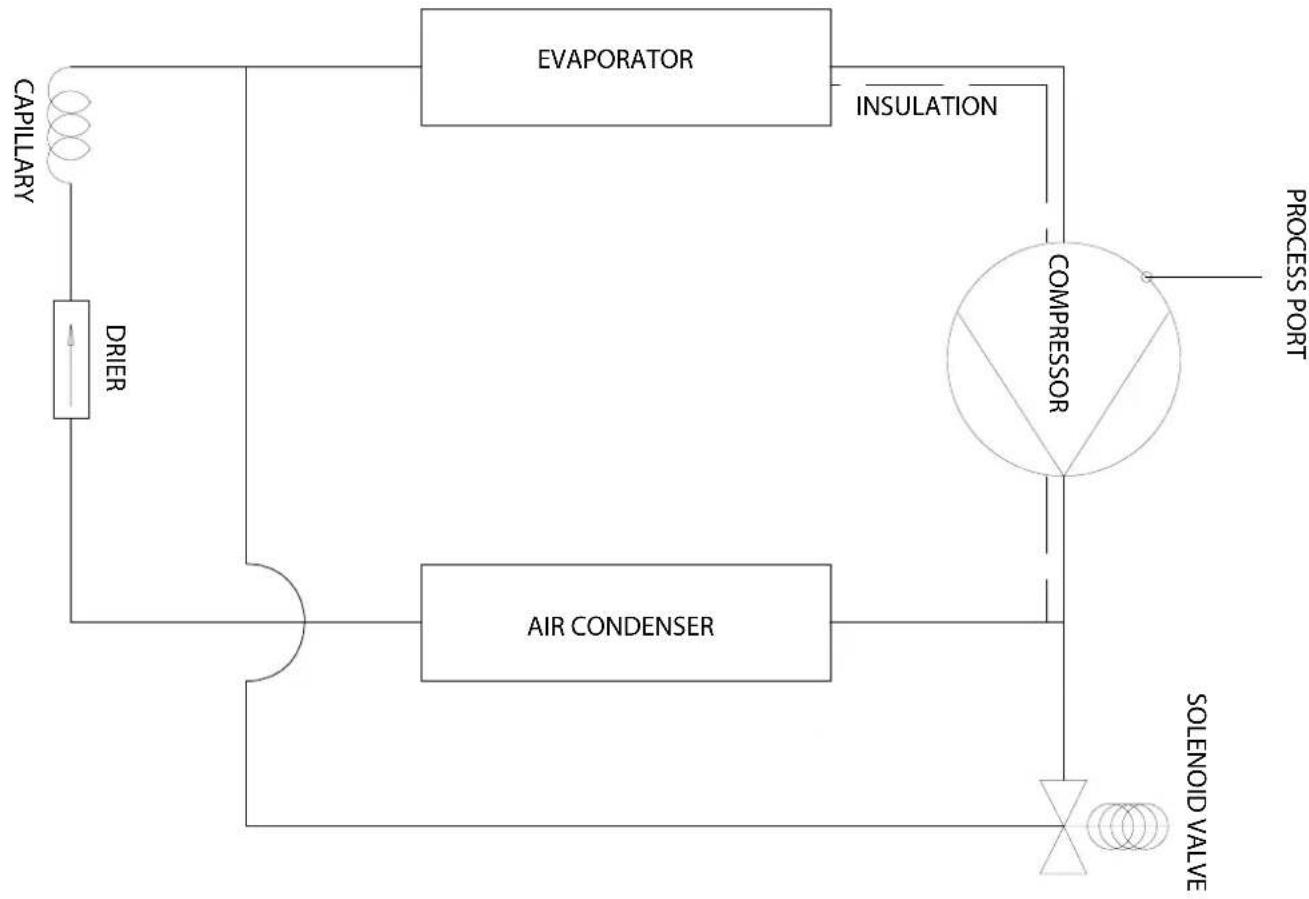

Scheme du circuit de refroidissement DS 30 / DS 60

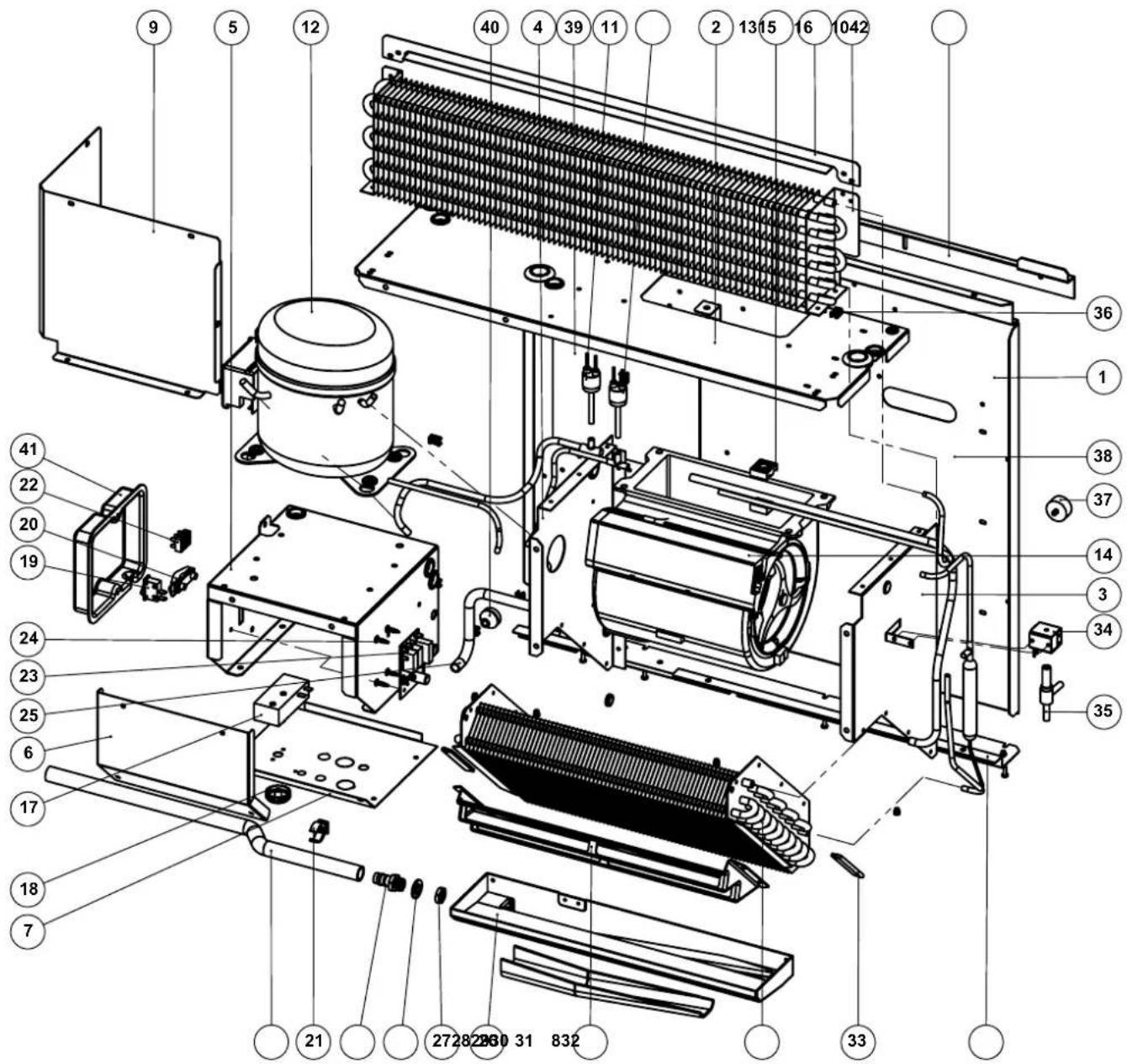

Vue éclatée DS 30 Info
Les nombres de repération des pieces de rechange sont différents des nombres de repération des composants utilisés dans la notice d'instructions.

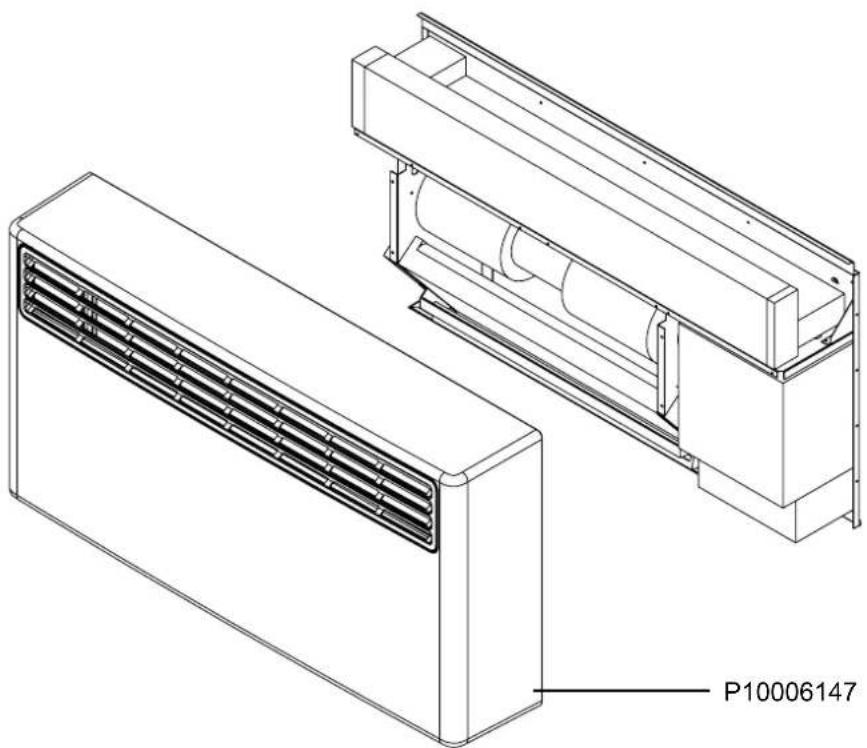

Capot de rechange DS 30
ListedespiecesderechangeDS30
Vue éclatée DS 60 Info
Les nombres de repération des pieces de rechange sont différents des nombres de repération des composants utilisés dans la notice d'instructions.
Capot de rechange DS 60
ListedespiecesderechangeDS60
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet
https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des appareils électriques usages.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
L'appareil fonctionne avec un gaz à effet de serre fluoré qui peut être dangereux pour l'environnement et peut contributor au rechauffement global de la terre s'il pénétre dans l'atmosphère.
Voutrouvez des informations supplémentaires sur la plaque signaletique.
Évacuez le réfrigérant contenu dans l'appareil de manière appropriée et conformément à la législation nationale en vigueur.
Déclaration de conformité
Voutrouvrez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l'adresse https://hub.trotec.com/?id=39576.
Déclaration de conformité (Traduction de l'original)
conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Par la presente, nous, société Trotec GmbH, déclarons que l'appareil désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit :
DS 30
DS60
Type :
deshumidificateurs de piscine
A partir de I'année modèle: 2021
Normes harmonisées appliquées :
EN ISO 12100:2010
EN ISO 13849-1:2015
EN 60335-1:2012/A13:2017
EN 842:1996+A1:2008
Normes et specifications techniques nationales appliquées :
Aucune
Nom du fabricant et de la personne autorisée à étabir les documents techniques :
Trotec GmbH
Grebbener Straße 7, D-52525 Heinsberg
Telephone: +49 2452 962-400
E-mail: info@trotec.de
Lieu et date de la déclaration :
Heinsberg, le 27.07.2016
