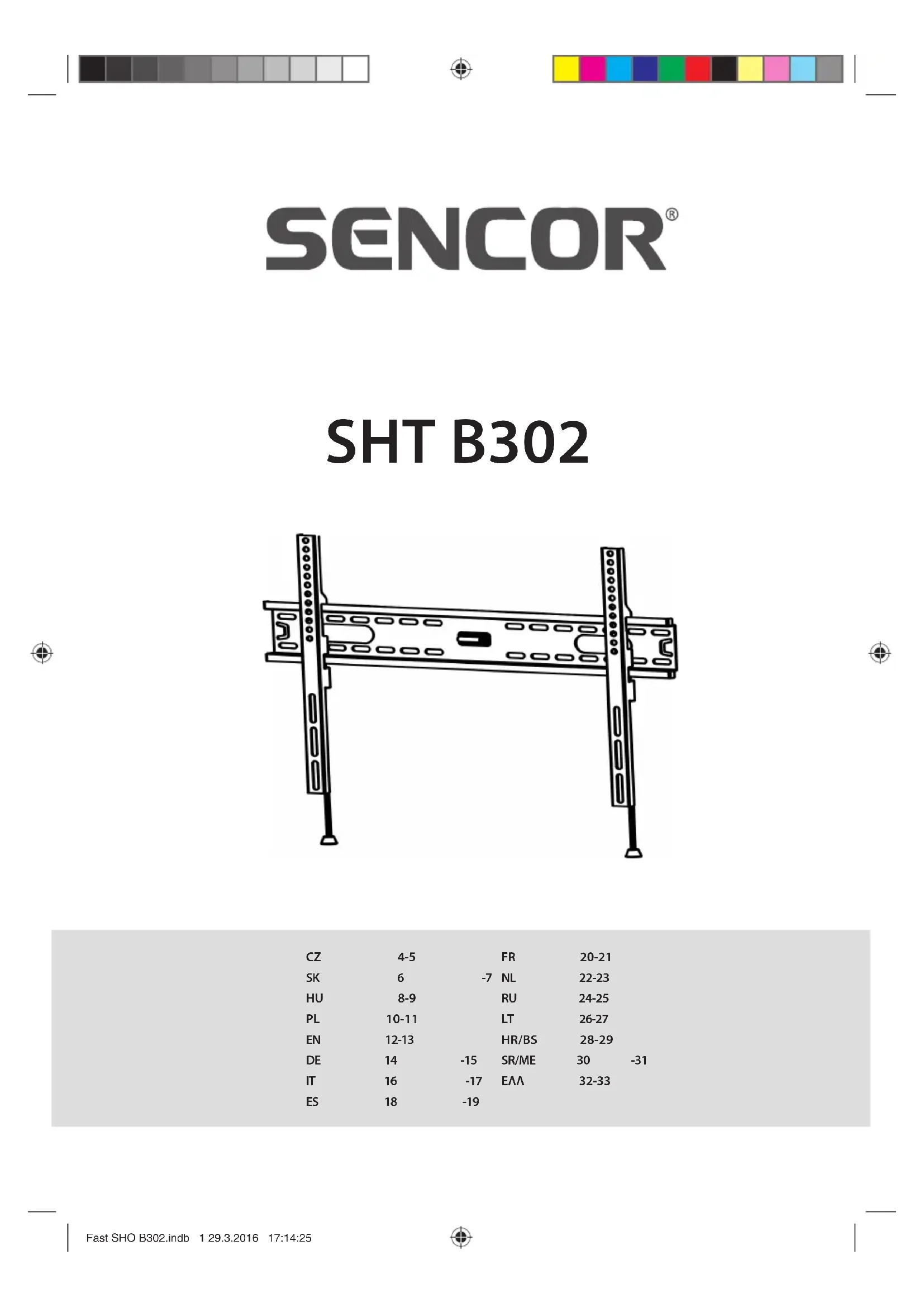

SHT B302 - Support mural SENCOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour appareils électroniques, compatible avec divers modèles.
Capacité de charge	Jusqu'à 30 kg.
Matériaux	Acier robuste et plastique de haute qualité.
Dimensions	Dimensions compactes adaptées à différents espaces.
Utilisation	Installation facile sur mur, idéal pour les salons, bureaux ou chambres.
Maintenance	Nettoyage avec un chiffon doux, vérification régulière des fixations.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité.
Informations générales	Produit conçu pour un usage intérieur, garantie de 2 ans.

FOIRE AUX QUESTIONS - SHT B302 SENCOR

Comment installer le support mural SENCOR SHT B302 ?

Pour installer le support mural, commencez par choisir un endroit approprié pour le montage. Utilisez un niveau pour vous assurer que le support est droit. Marquez les emplacements des trous de fixation sur le mur, puis percez des trous adaptés aux chevilles fournies. Fixez le support au mur à l'aide des vis fournies.

Quel type de mur est compatible avec le SENCOR SHT B302 ?

Le SENCOR SHT B302 est compatible avec la plupart des types de murs, y compris les murs en béton, en brique et en plâtre. Évitez de l'installer sur des murs en placoplâtre sans renfort.

Quelle est la capacité de poids maximale du support mural ?

Le support mural SENCOR SHT B302 peut supporter jusqu'à 30 kg.

Puis-je ajuster l'angle du support une fois installé ?

Oui, le SENCOR SHT B302 permet un ajustement de l'angle après installation. Assurez-vous de suivre les instructions dans le manuel pour un ajustement correct.

Le support mural est-il compatible avec tous les modèles de téléviseurs ?

Le SENCOR SHT B302 est conçu pour être compatible avec la plupart des téléviseurs ayant des dimensions VESA standards. Vérifiez les spécifications de votre téléviseur pour confirmer la compatibilité.

Comment nettoyer le support mural SENCOR SHT B302 ?

Pour nettoyer le support mural, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le support mural est instable après installation ?

Si le support mural semble instable, vérifiez que toutes les vis sont bien serrées et que le support est correctement fixé au mur. Assurez-vous également que le mur est suffisamment solide pour supporter le poids.

Le support mural est-il livré avec tous les accessoires nécessaires ?

Oui, le SENCOR SHT B302 est livré avec toutes les vis, chevilles et accessoires nécessaires pour une installation correcte.

MODE D'EMPLOI SHT B302 SENCOR

• Vérifiez le contenu de l'emballage selon la liste des pièces en page 2 et assurez-vous que toutes les pièces sont en bon état. N'utilisez pas de pièces endommagées ou défaillantes.
• Avant l'installation du support, lisez attentivement toutes les instructions. Au moindre doute sur n'importe quelle partie du processus d'installation, demandez l'aide d'un technicien professionnel.
• En serrant les vis, faites attention à ne pas abîmer le fi letage.
• N'installez pas sur des murs humides ou endommagés. Le matériel de fixation fourni dans l'emballage est destiné au montage sur les murs en briques pleines ou en béton. Demandez conseil à un professionnel pour un montage sur des murs en matériaux différents.
• N'installez et n'utilisez jamais ce support si vous y décelez des signes d'endommagement.
• Les arêtes de ce support peuvent entraîner des blessures en cas de manipulation non professionnelle.
• Ce support n'est pas destiné à être manipulé ou monté par de petits enfants ou par des personnes non familiarisées, si elles ne sont pas surveillées par des personnes responsables, garantes de leur sécurité lors de la manipulation ou du montage de l'équipement. Les enfants doivent être sous surveillance pour éviter qu'ils ne manipulent l'équipement. Ne permettez pas aux enfants de s'accrocher à l'équipement, ou autre. Un accident grave pourrait sinon survenir. Ne mettez jamais les doigts ou d'autres objets dans le mécanisme de l'équipement. Il existe un danger de blessures ou de dégâts matériels.
• Le produit contient de petits éléments représentant un risque d'étouff ement en cas d'inspiration ou d'ingestion. Garder ces composants hors de portée des enfants !

Note : les données techniques et la conception peuvent changer sans avis préalable du fait de l'amélioration du produit.

LISTE DES ÉLÉMENTS FOURNIS

A

Corps du support

B

Console gauche

C

Console droite

D

Vis de fixation ST6. 3x55

E

Cheville φ10xφ6x50

F

Vis M5x14

G

Vis M6x14

H

Vis M8x20

I

Vis M5x30

J

Vis M6x30

K

Vis M6x30

L

Rondelle D5

M

Rondelle D8

N

Rondelle d'espacement D5

O

Rondelle d'espacement D8

INSTALLATION

Ce support de TV doit être fi xé de manière sûre à un mur vertical. S'il n'est pas solidement fi xé, il risque de tomber et d'entraîner des blessures ou des dégâts.

Fixation du support sur un mur en briques pleines, en béton ou en panneaux

Marquez sur le mur la position des 4 orifi ces (un à chaque coin du corps du support) pour fixer le corps du support. Utilisez le corps du support A comme référence (Fig. 1). Utilisez le niveau à bulle pour vérifier que les orifices sont horizontaux. Percez des trous d'au moins 9 cm de profondeur avec un foret à béton (10 mm) et insérez une cheville E dans chaque trou. Vérifiez que la cheville est complètement insérée et au niveau de la surface du mur (Fig. 2). Fixez le corps du support au mur à l'aide des quatre vis de fixation D comme représenté sur la Fig. 3A.

Positionnement du support

Après l'installation du support sur le mur, vous pouvez encore corriger la position horizontale de la plaque de fixation du téléviseur, voir Fig. 3B. Desserrez les vis de fixation sur la plaque de fixation du téléviseur avec un tournevis cruciforme et mettez la plaque en position horizontale avec un niveau à bulle. Une fois ceci fait, resserrez les vis de fixation (sans trop forcer).

Note : si le téléviseur n'est pas parfaitement droit après l'installation sur le support, retirez-le du support (suivez les points des schémas 5 et 6 en sens inverse), recommencez le processus de positionnement, puis réinstallez le téléviseur.

Montage des consoles sur le téléviseur

Téléviseur à fond plat (Fig. 4A)

Choisissez d'abord les vis adaptées au montage sur le téléviseur (F/G/H/I/J/K) : essayez de les visser à la main dans les orifices situés à l'arrière du téléviseur. Arrêtez immédiatement si vous sentez une résistance ! Quand vous avez trouvé une vis au filetage correct, procédez selon le schéma 4A. Placez la rondelle correspondante (L/M) sur la vis, puis vissez la vis dans la console B/C et enfin dans le téléviseur. Vérifi ez que les consoles sont fixées verticalement et sont parallèles entre elles.

Téléviseur à fond incurvé (Fig. 4B)

Choisissez d'abord les vis adaptées au montage sur le téléviseur (F/G/H/I/J/K) : essayez de les visser à la main dans les orifices situés à l'arrière du téléviseur. Arrêtez immédiatement si vous sentez une résistance ! Quand vous avez trouvé une vis au filetage correct, procédez selon le schéma 4B. Placez sur la vis la rondelle correspondante (L/M), la rondelle d'espacement (N/O), puis vissez la vis dans la console B/C et enfi n dans le téléviseur. Vérifi ez que les consoles sont fi xées verticalement et sont parallèles entre elles.

Fixation du téléviseur sur le support

Avertissement : la manipulation avec certains téléviseurs requiert l'aide d'une seconde personne ! Le constructeur ne peut pas être tenu responsable des blessures ou dommages matériels causés par une manipulation inadéquate !

Accrochez d'abord les consoles fixées sur la TV au rebord supérieur du support (Fig. 5). Tirez les deux extrémités des fils sur les consoles et accrochez-les également sur le bord inférieur du corps du support (Fig. 6). Puis relâchez les fi ls.

Félicitations, l'installation est terminée. Nous vous souhaitons beaucoup de plaisir à regarder la télévision fixée au support mural.

INSTRUCTIONS ET INFORMATIONS SUR LE TRAITEMENT DE L'EMBALLAGE USAGE

Les matériaux d'emballage usagés doivent être déposés dans le lieu désigné par la commune pour la décharge des déchets.

LIQUIDATION DU PRODUIT EN FIN DE VIE

En fin de vie, remettez l'équipement au point de collecte prévu pour la liquidation des déchets solides.

Ce produit est conforme à l'ensemble des exigences de base des directives de l'Union européenne qui s'y rapportent.
