DH 65 S - Humidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Déshumidificateur Trotec DH 65 S, capacité de déshumidification jusqu'à 20 litres par jour, réservoir de 2 litres, débit d'air de 250 m³/h.
Utilisation	Idéal pour les espaces de vie, caves, ateliers et autres zones humides. Fonctionne efficacement dans des températures de 5 à 35 °C.
Maintenance et réparation	Nettoyage régulier du filtre à air, vidange du réservoir d'eau, vérification des tuyaux de drainage si utilisés.
Sécurité	Équipé d'un système d'arrêt automatique lorsque le réservoir est plein, conforme aux normes de sécurité CE.
Informations générales	Poids : 13 kg, dimensions : 500 x 300 x 600 mm, niveau sonore : 37 dB, consommation électrique : 350 W.

FOIRE AUX QUESTIONS - DH 65 S TROTEC

Comment régler le niveau d'humidité sur le TROTEC DH 65 S ?

Pour régler le niveau d'humidité, utilisez le panneau de commande pour sélectionner le taux d'humidité souhaité. L'appareil ajustera automatiquement sa performance pour atteindre ce niveau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'humidificateur est correctement branché à une prise fonctionnelle. Assurez-vous également que le réservoir d'eau est bien en place et rempli.

Comment nettoyer le TROTEC DH 65 S ?

Pour nettoyer l'appareil, débranchez-le et videz le réservoir. Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer les surfaces extérieures. Ne plongez pas l'appareil dans l'eau.

Pourquoi l'humidificateur fait-il du bruit ?

Un léger bruit est normal lors du fonctionnement. Si le bruit est excessif, vérifiez que l'appareil est sur une surface plane et que le réservoir d'eau est correctement installé.

Quelle est la capacité du réservoir d'eau du TROTEC DH 65 S ?

Le réservoir d'eau du TROTEC DH 65 S a une capacité de 6,5 litres.

À quelle fréquence dois-je remplir le réservoir d'eau ?

La fréquence de remplissage dépend de l'utilisation et du niveau d'humidité souhaité. En général, il est conseillé de vérifier le réservoir tous les jours.

Est-ce que le TROTEC DH 65 S consomme beaucoup d'énergie ?

Le TROTEC DH 65 S est conçu pour être économe en énergie. Sa consommation dépend de l'humidité ambiante et du réglage choisi, mais il est généralement classé dans une catégorie d'efficacité énergétique élevée.

Que faire si l'indicateur de niveau d'eau est rouge ?

Un indicateur rouge signifie que le réservoir d'eau est vide ou mal installé. Vérifiez le réservoir, remplissez-le si nécessaire et assurez-vous qu'il est correctement positionné.

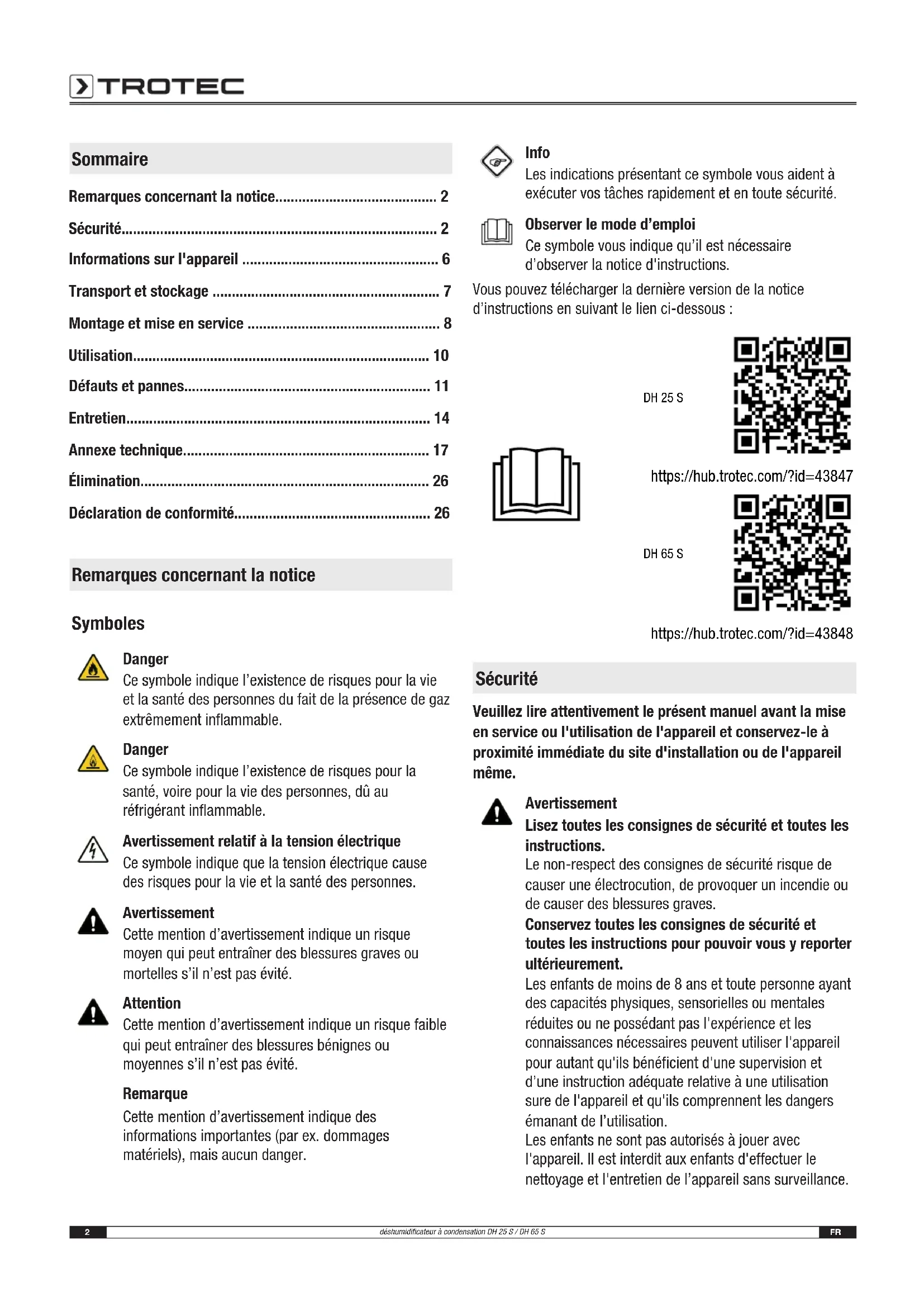

MODE D'EMPLOI DH 65 S TROTEC

• ORIGINALE DÉSHUMIDIFICATEUR À CONDENSATION2 FR déshumidificateur à condensation DH 25 S / DH 65 S Sommaire Remarques concernant la notice p. 2
• Sécurité p. 2
• Informations sur l'appareil p. 6
• Transport et stockage p. 7
• Montage et mise en service p. 8
• Utilisation p. 10
• Défauts et pannes p. 11
• Entretien p. 14
• Annexe technique p. 17
• Élimination p. 26
• Déclaration de conformité Remarques concernant la notice Symboles Danger Ce symbole indique l’existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable. Danger Ce symbole indique l’existence de risques pour la santé, voire pour la vie des personnes, dû au réfrigérant inflammable. Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole vous indique qu’il est nécessaire d’observer la notice d'instructions. Vous pouvez télécharger la dernière version de la notice d’instructions en suivant le lien ci-dessous: DH 25 S https://hub.trotec.com/?id=43847 DH 65 S https://hub.trotec.com/?id=43848 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d’une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l’utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance.FR 3 déshumidificateur à condensation DH 25 S / DH 65 S p. 26

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Installez l’appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récupération des condensats et le tuyau d’évacuation.

• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé!

• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l’exploitation et la sécurité de fonctionnement de l’appareil. Consignes de sécurité pour les appareils contenant un réfrigérant inflammable

• N‘installez l’appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s’accumuler. Lorsque l’appareil est installé, exploité ou entreposé dans un local non aéré, celui-ci doit être construit de telle sorte qu’il n’y ait pas d’accumulation de gaz en cas de perte éventuelle de réfrigérant. Le but est d’éviter les risques d’incendie ou d’explosion qui peuvent être provoqués par une inflammation du réfrigérant dont un four électrique, une cuisinière ou une autre source d’inflammation pourrait être à l’origine.

• N‘installez l’appareil que dans un local où ne se trouve aucune source d’inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

• Notez bien que le gaz réfrigérant est inodore.

• N’installez l’appareil que dans le respect de la réglementation nationale en matière d’installation.

• N'installez, n’utilisez et n’entreposez le DH 25 S que dans un local d’une surface supérieure à 4m

• Entreposez l’appareil de manière à éviter tout dommage mécanique.

• Notez que les tuyaux raccordées ne doivent contenir aucune source d’inflammation.

• Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

• Le R1234yf est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

• Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.

• Ne pas percer ni brûler.4 FR déshumidificateur à condensation DH 25 S / DH 65 S

• N’utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.

• Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d’un procédé connu dans l’industrie.

• Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l’aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation. Utilisation conforme L'appareil doit être utilisé exclusivement pour assécher et déshumidifier l'air ambiant, dans le respect des caractéristiques techniques et des consignes de sécurité. Sont considérés comme faisant partie d’une utilisation conforme:

• l'assèchement et la déshumidification: – d’installations de production, de locaux souterrains – d’entrepôts, d’archives, de laboratoires – de pièces et de surfaces suite aux dégâts des eaux provoqués par une rupture de canalisation ou une inondation.

• la déshumidification permanente: – d’instruments, d’appareils, de dossiers – de centrales de commande, de chaufferies, de systèmes de turbines et de tuyauteries de centrales électriques – de marchandises et de chargements sensibles à l'humidité, etc. Utilisations non conformes prévisibles

• N’installez pas l'appareil sur une surface mouillée ou inondée.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.

• Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible. Qualification du personnel Toute personne utilisant le présent appareil doit:

• prendre conscience des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris la notice d’instructions, et notamment le chapitre Normes de sécurité. Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Signaux de sécurité et étiquettes sur l’appareil Remarque Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Les signaux de sécurité et étiquettes suivants sont apposés sur l’appareil: DH25S DH65SFR 5 déshumidificateur à condensation DH 25 S / DH 65 S Observez la notice d’instructions Ce symbole rappelle la nécessité de lire et d’observer le manuel d'utilisation. Observer les instructions de réparation Tout travail d’élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d’un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant. Risques résiduels Danger Réfrigérant naturel propane (R290)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P410+P403: conserver à l’abri du soleil dans un endroit bien aéré. Danger Réfrigérant 2,3,3,3-trifluoropropène (R1234yf)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P381: éliminer toutes sources d’inflammation si cela ne présente aucun risque. P403: conserver dans un endroit bien aéré. Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.6 FR

déshumidificateur à condensation DH 25 S / DH 65 S Informations sur l'appareil Description de l'appareil L'appareil assure une déshumidification de l'air entièrement automatique selon le principe de condensation. L’air ambiant humide est aspiré par le ventilateur au niveau de l'entrée d'air dotée d’un filtre à air, puis passe par l’évaporateur et le condenseur. Au niveau de l'évaporateur froid, l'air ambiant est refroidi à une température inférieure au point de rosée. La vapeur d’eau contenue dans l’air ambiant se dépose comme condensat ou givre sur les lamelles de l’évaporateur. L'air déshumidifié et refroidi est alors légèrement chauffé au niveau du condenseur avant d'être rejeté dans la pièce. L’air sec ainsi traité se mélange de nouveau à l’air ambiant. En raison de la circulation continue de l’air ambiant à travers l’appareil, l'humidité relative de l’air du local d'installation baisse. En fonction de la température de l’air et de son humidité relative, l’eau condensée s’égoutte, soit en permanence, soit uniquement durant les phases périodiques de dégivrage, dans le bac de récupération de l’eau de condensation. Le condensat est transporté hors de l'appareil via un tuyau. À cet effet, un flexible de vidange est fixé sur le raccord de tuyau pour évacuer le condensat. L’appareil est doté d'une fonction de dégivrage automatique à gaz chaud. Le gaz chaud du circuit réfrigérant est ainsi activement utilisé pour un dégivrage rapide et efficace. De ce fait, l’appareil est en mesure de fonctionner de manière efficace même par des températures inférieures à 15°C. L'appareil est équipé d'un tableau de commande permettant d’effectuer les réglages et de contrôler son bon fonctionnement. La chaleur émise par l'appareil en fonctionnement peut faire légèrement augmenter la température ambiante. Représentation de l’appareil

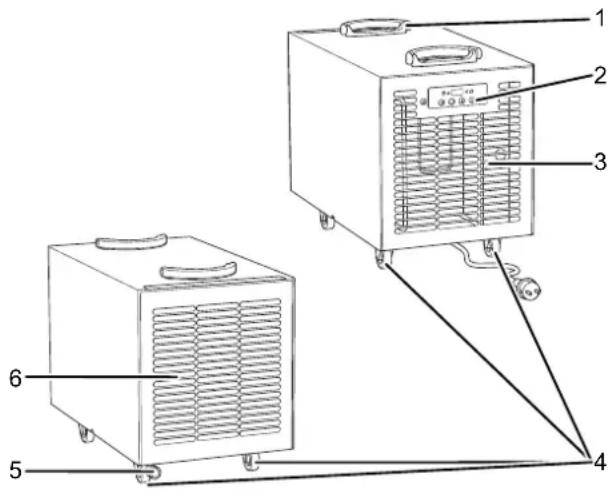

N° Désignation 1 Poignée de transport 2 Panneau de commande 3 Sortie d’air 4 Roulettes de transport avec blocage 5 Raccord du tuyau d’évacuation de l’eau de condensation 6 Entrée d’air avec filtre à airFR 7 déshumidificateur à condensation DH 25 S / DH 65 S Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Observez que des consignes de transport supplémentaires peuvent s’appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables. Pour faciliter le transport, l’appareil est pourvu d’une poignée. Pour faciliter le transport, l'appareil est pourvu de roulettes de transport. Veuillez observer les consignes suivantes avant chaque transport:

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil.

• Ne faites rouler l'appareil que sur des surfaces planes et stables. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté.

• Laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Veuillez attendre de 12 à 24 heures avant de remettre l'appareil en marche! Sinon, cela pourrait endommager le compresseur et l'appareil ne fonctionnerait plus. Nous déclinons toute responsabilité dans ce cas. Entreposage Veuillez observer les consignes suivantes avant chaque stockage:

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• N'entreposez l’appareil que dans un local d’une surface supérieure à4m

• N’entreposez l’appareil que dans un local où ne se trouve aucune source d’inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

• Stockez l'appareil au sec et protégé du gel et de la chaleur.

• Le cas échéant, protégez l’appareil de la poussière par une housse.

• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.8 FR déshumidificateur à condensation DH 25 S / DH 65 S Montage et mise en service Composition de la fourniture

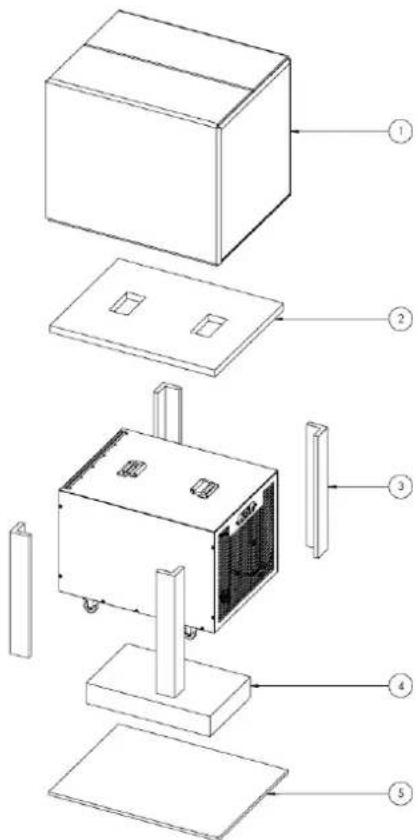

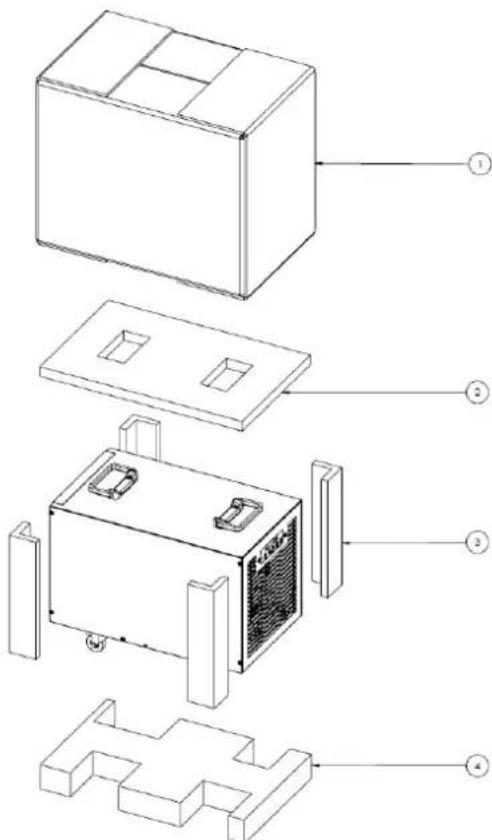

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Lors de l’installation de l’appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre «Annexe technique».

• Avant la remise en service de l’appareil, vérifiez l’état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.

• N‘installez l’appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s’accumuler.

• N‘installez l’appareil que dans un local où ne se trouve aucune source d’inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

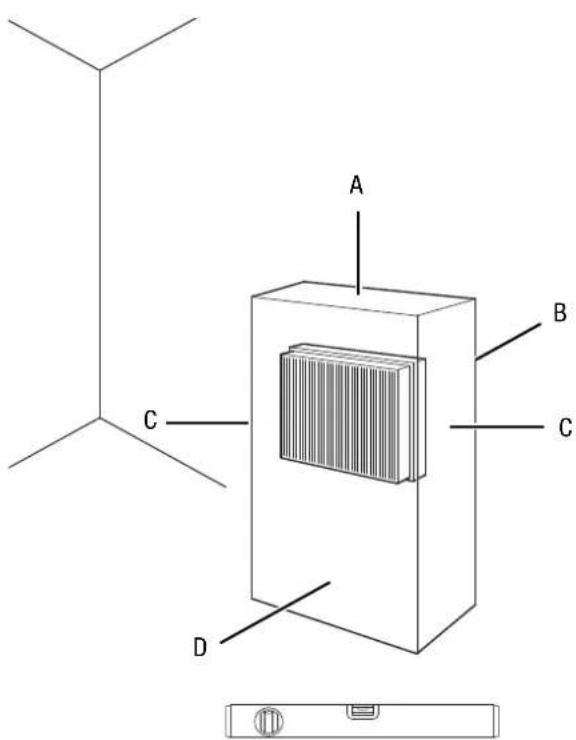

• Installez l’appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.

• Tenez l'appareil loin de toute source de chaleur.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air.

• Lors de l’installation de l’appareil, en particulier si l’appareil est installé dans une zone mouillée, veillez à le protéger par un disjoncteur à courant de défaut conforme aux prescriptions (disjoncteur FI). Mise en place du filtre à air Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

• Avant la mise en marche, assurez-vous que le filtre à air est bien en place.FR 9 déshumidificateur à condensation DH 25 S / DH 65 S Raccordement du tuyau d’évacuation de l'eau de condensation L'eau de condensation qui se forme pendant le fonctionnement doit être évacuée par l’intermédiaire d’un tuyau. Pour relier un tuyau d'évacuation de l’eau de condensation à l’appareil, procédez de la manière suivante: ü Un tuyau adéquat (raccord de 3/4") est à disposition. ü L'appareil est éteint.

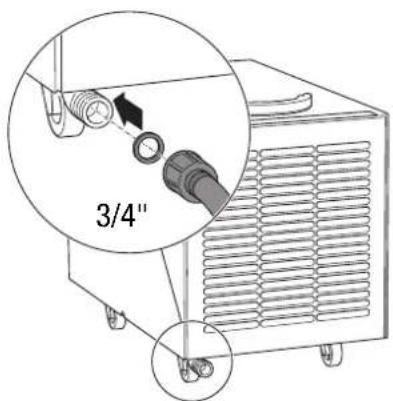

1. Branchez le tuyau d’évacuation de l’eau de condensation

sur le raccord correspondant(5) de l’appareil. 3/4"

2. Assurez-vous que le tuyau d’évacuation de l’eau de

condensation est correctement raccordé à l'appareil et intact.

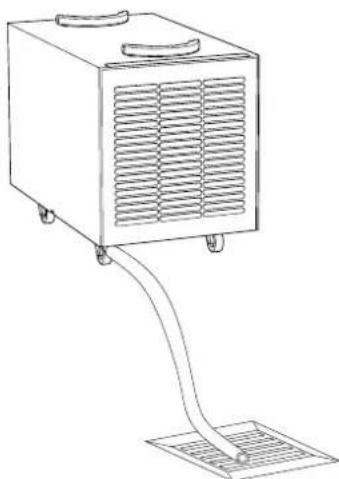

3. Placez l’autre extrémité du tuyau dans une évacuation

adéquate (par exemple une canalisation ou un bac collecteur suffisamment grand). Veillez à ne pas plier le tuyau.

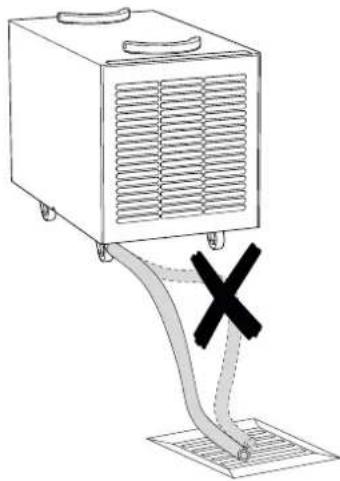

4. Faites en sorte que le tuyau d’évacuation de l’eau de

condensation présente une pente continue vers le bas. Branchement du câble secteur

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.10 FR déshumidificateur à condensation DH 25 S / DH 65 S Utilisation Panneau de commande

• Évitez de laisser les portes et les fenêtres ouvertes.

• Une fois mis en marche, l'appareil fonctionne de manière entièrement automatique.

• Le ventilateur fonctionne en continu jusqu'à ce que la valeur de consigne programmée soit atteinte ou jusqu'à l'arrêt de l'appareil.

• Au bout d’environ 35 minutes de fonctionnement, l'appareil passe au besoin en mode dégivrage pendant environ 3 minutes.

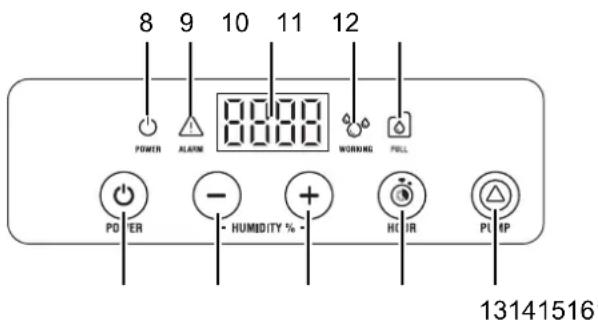

N° Désignation Signification 8 LED POWER Est allumée en mode veille et pendant le fonctionnement 9 LED ALARM S'allume en cas de défaut 10 Affichage 7- segments Affichage de la valeur d'humidité relative désirée 11 LED WORKING S’allume lorsque le compresseur est en marche 12 LED FULL S’allume lorsque le bac de récupération de l’eau de condensation est plein 13 Touche PUMP Vidange de l’eau résiduelle du bac de récupération de l’eau de condensation 14 Touche HOUR Activation ou désactivation de l’affichage des heures de service. Le nombre d’heures de fonctionnement apparaît sur l'affichage 7-segments(10). 15 Touche plus Pour augmenter l’humidité relative de consigne (30% à 80%) 16 Touche moins Pour diminuer l’humidité relative de consigne (30% à 80%) 17 Touche POWER Mise en marche et arrêt de l'appareil Mise en marche de l'appareil Après avoir installé l’appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche. Appuyez sur la touche POWER(17). L'appareil commence la déshumidification. Remarque Utilisez l'appareil uniquement en position verticale, vous risquez sinon d’endommager le compresseur. Remarque Si vous éteignez l'appareil et le remettez aussitôt en marche, le redémarrage effectif n’aura lieu qu’au bout de 4 minutes environ. Réglage de l’humidité relative ambiante désirée Il est possible de modifier le réglage de l’humidité relative ambiante désirée à tout moment.

1. Appuyez sur la touche plus(15) ou moins(16) afin de

régler la valeur désirée (de 30% à 80% par pas de 1%). ð L'affichage clignote pendant le réglage.

2. Le clignotement cesse environ 4 s après la dernière action.

ð L'humidité relative désirée est définie. Activation du fonctionnement continu L'appareil déshumidifie l'air en permanence indépendamment de l'humidité relative de l'air ambiant.

1. Appuyez sur la touche moins(16) jusqu’à ce que Cont

apparaisse sur l’affichage 7-segments(10). Dégivrage automatique À une température ambiante basse, l'évaporateur peut geler. L’appareil effectue alors un dégivrage automatique. Le compresseur s’éteint et le ventilateur continue de fonctionner jusqu’à ce que le dégivrage soit fini. La durée du dégivrage peut varier. N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur. Fonction mémoire En cas de brèves coupures de courant, l'appareil mémorise la valeur de consigne de l'humidité relative. L'heure de démarrage et l'heure d'arrêt programmées du mode automatique ne sont pas enregistrées.FR 11 déshumidificateur à condensation DH 25 S / DH 65 S Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.

• Si nécessaire, videz le réservoir de récupération des condensats.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez l'intégrité du cordon d'alimentation.

• Vérifiez le fusible ou le disjoncteur secteur.

• Vérifiez le niveau de remplissage du bac de récupération de l’eau de condensation et, le cas échéant, videz-le. La LED FULL(12) ne doit pas être allumée.

• Faites examiner l'appareil sur le plan électrique par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. L'appareil fonctionne, mais il ne produit pas de condensat:

• Vérifiez la bonne fixation du flexible d'évacuation des condensats.

• Vérifiez la température ambiante. Veuillez respecter la plage de fonctionnement de l'appareil indiquée dans les données techniques.

• Contrôlez l'humidité relative: celle-ci doit correspondre à la plage indiquée dans les caractéristiques techniques.

• Vérifiez l’humidité relative désirée définie. L'humidité relative de la pièce doit être supérieure de 3 % au minimum à la valeur de consigne. Le cas échéant, réduisez l'humidité relative désirée définie.

• Vérifiez le bon fonctionnement de la pompe à eau de condensation ou tentez de détecter des vibrations ou des bruits inhabituels. Retirez les salissures extérieures (voir chapitre Maintenance).

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air (voir chapitre Maintenance).

• Contrôlez le condenseur et la pompe à eau de condensation depuis l'extérieur pour détecter d'éventuels encrassements (voir chapitre «Maintenance»). Faites nettoyer l’intérieur encrassé de l’appareil par une entreprise spécialisée ou par la société Trotec. L'appareil est bruyant ou il vibre:

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air (voir chapitre Maintenance).

• Vérifiez si l’appareil est stable et bien installé en position verticale. L'appareil est très chaud, il est bruyant ou il perd de la puissance:

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.

• Vérifiez l'intérieur de l'appareil et notamment le ventilateur, le carter de ventilateur, l'évaporateur, le condensateur et la pompe à condensat depuis l'extérieur, pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Votre appareil ne fonctionne pas parfaitement, même après la révision? Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Codes défaut Pour utiliser la table de défauts correcte, lisez tout d’abord la version de logiciel sur l’affichage 7-segments(10) au démarrage de l’appareil. Les messages de défaut suivants peuvent apparaître sur l’affichage 7-segments(10):12 FR déshumidificateur à condensation DH 25 S / DH 65 S Version de logiciel 0104 Message Cause Remède Lot La température aux capteurs T1 et T2 est inférieure à 5°C Éteignez l’appareil, débranchez l’alimentation électrique puis effectuez une remise en route. Si le défaut est toujours présent, faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. LOt La température ambiante est inférieure à 0,5°C Ne redémarrez l’appareil que lorsque la température est >10°C. LoPt La différence de température entre T3 et T1 est <6°C Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Hi t Présence d’un dysfonctionnement des capteurs de température ou d’humidité T3 > 35°C et humidité relative <75% Ne redémarrez l’appareil que lorsque la température est <35°C. Hi t Dysfonctionnement des capteurs de température ou d’humidité T3 > 32°C et humidité relative ≥78% Ne redémarrez l’appareil que lorsque la température est <30°C. Prob Dysfonctionnement des capteurs d’humidité Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Pro1 Pro2 Pro3 LoPS Le contact LPS est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. HIPS Le contact HPS est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Version de logiciel 0105 Message Cause Remède Lot La température aux capteurs T1 et T2 est inférieure à 5°C Éteignez l’appareil, débranchez l’alimentation électrique puis effectuez une remise en route. Si le défaut est toujours présent, faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. LOt La température ambiante est inférieure à 0,5°C Ne redémarrez l’appareil que lorsque la température est > 10°C. LoPt La différence de température entre T3 et T1 est <6°C Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Pr1 L’appareil exécute un test des capteurs. Éteignez l’appareil, débranchez l’alimentation électrique puis effectuez une remise en route en gardant pressée la touche moins(16). Appuyez sur la touche moins(16) pendant 10 secondes. Si le défaut est toujours présent, faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Pr2 Pr12FR 13 déshumidificateur à condensation DH 25 S / DH 65 S Message Cause Remède Hi t Présence d’un dysfonctionnement des capteurs de température ou d’humidité T3 > 35°C et humidité relative <75% Ne redémarrez l’appareil que lorsque la température est <35°C. Hi t Dysfonctionnement des capteurs de température ou d’humidité T3 > 32°C et humidité relative ≥78% Ne redémarrez l’appareil que lorsque la température est <30°C. Prob Dysfonctionnement des capteurs d’humidité Éteignez l’appareil, débranchez l’alimentation électrique puis effectuez une remise en route en gardant pressée la touche moins(16). Appuyez sur la touche moins(16) pendant 10secondes. Si le défaut est toujours présent, faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Pro1 Pro2 Pro3 AL05 Le contact G.A. est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. LoPS Le contact LPS est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. HIPS Le contact HPS est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Version de logiciel 2600 Message Cause Remède LOt La température ambiante est inférieure à 0,5°C Ne redémarrez l’appareil que lorsque la température est > 10°C. Prob Dysfonctionnement des capteurs d’humidité Éteignez l’appareil, débranchez l’alimentation électrique puis effectuez une remise en route en gardant pressée la touche moins(16). Appuyez sur la touche moins(16) pendant 10 secondes. Si le défaut est toujours présent, faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. Pro3 AL05 Le contact G.A. est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure. LoPS Le contact LPS est ouvert (voir schéma électrique) Faites examiner l'appareil par une entreprise spécialisée dans le domaine du génie frigorifique et climatique et, le cas échéant, faites remplacer les circuits de mesure.14 FRdéshumidificateur à condensation DH 25 S / DH 65 S Entretien Intervalles de maintenance Intervalle de maintenance et d'entretien avant chaque mise en service en cas de besoin au moins toutes les 2 semaines au moins toutes les 4 semaines au moins tous les 6mois au moins une fois par an Vider la pompe à eau de condensation, le bac de récupération de l’eau de condensation ou le déshumidificateur à condensation

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements X X Contrôle de la grille d’aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage ou remplacement le cas échéant x X Remplacement du filtre à air

Contrôle des détériorations éventuelles

Contrôle des vis de fixation X X Test

Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalle de maintenance et d'entretien

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle de la grille d'aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyer ou remplacer le cas échéant Remplacement du filtre à air Contrôle des détériorations éventuelles Contrôle des vis de fixation Test Remarques

Signature: ................................FR 15 déshumidificateur à condensation DH 25 S / DH 65 S Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Nettoyage du boîtier Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

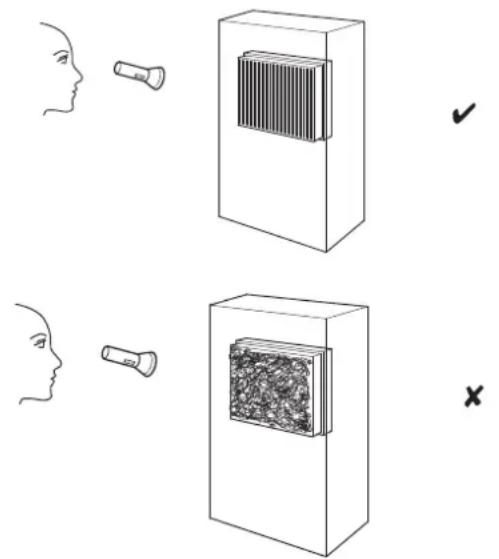

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

5. Remettez le filtre à air en place.

Circuit de réfrigérant Danger Réfrigérant naturel propane (R290)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P410+P403: conserver à l’abri du soleil dans un endroit bien aéré. Danger Réfrigérant 2,3,3,3-trifluoropropène (R1234yf)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P381: éliminer toutes sources d’inflammation si cela ne présente aucun risque. P403: conserver dans un endroit bien aéré.

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.16 FR déshumidificateur à condensation DH 25 S / DH 65 S Nettoyage du filtre à air Il est nécessaire de nettoyer le filtre à air dès qu’il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes). Avertissement Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui- ci est intact et sec!

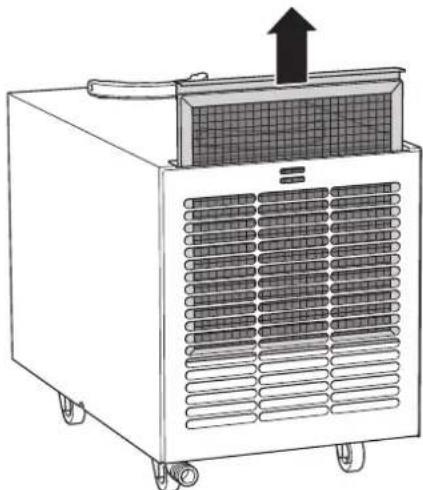

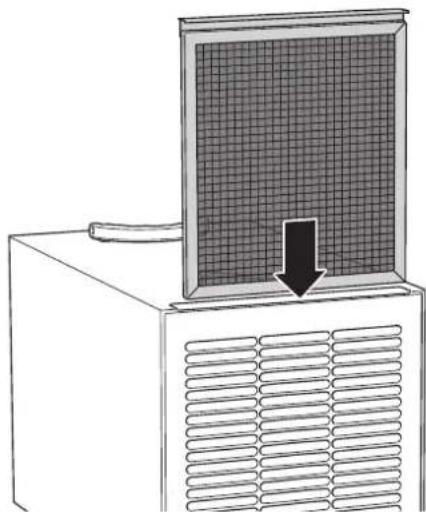

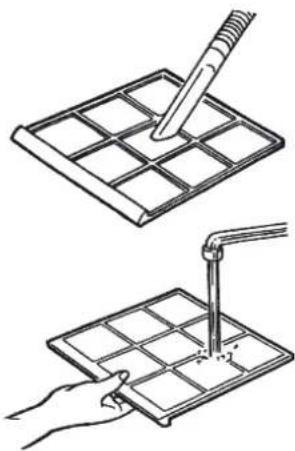

1. Retirez le filtre à air(6) à l’entrée d'air de l’appareil.

2. Nettoyez le filtre avec un chiffon doux légèrement humide

non pelucheux. Si le filtre est très encrassé, nettoyez-le à l’eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

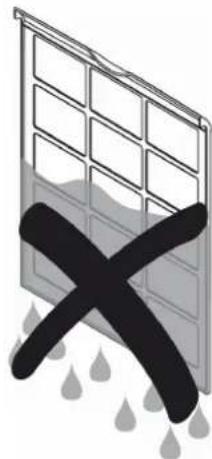

3. Laissez le filtre sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil!

4. Insérez à nouveau le filtre à air dans l'appareil.FR 17

déshumidificateur à condensation DH 25 S / DH 65 S Annexe technique Caractéristiques techniques Paramètre Valeur Modèle DH25S DH65S Capacité de déshumidification / 24h à 30°C / 80%

40 l 80 l Débit d'air 450 m

Pression max. admissible 2,5MPa 2,5MPa Pression côté aspiration 1,0MPa 0,6MPa Pression côté sortie 2,5MPa 2,5MPa Plage de fonctionnement (température) 5 à 40 °C 5 à 40 °C Plage de fonctionnement (humidité relative) à moins de 30°C de 30°C à 32°C de 32°C à 35°C de 35 à 93% HR de 35 à 90% HR de 35 à 70% HR de 35 à 98% HR de 35 à 90% HR de 35 à 70% HR Raccordement secteur 220-240V ~ 50Hz 220-240V ~ 50Hz Puissance absorbée 0,7 kW 1,48 kW Courant nominal 3,1A 7,6A Courant de pointe pour le démarrage 16A 16A Réfrigérant R290 R1234yf Quantité de réfrigérant 152g 750g Facteur GWP 3 4 Équivalent CO

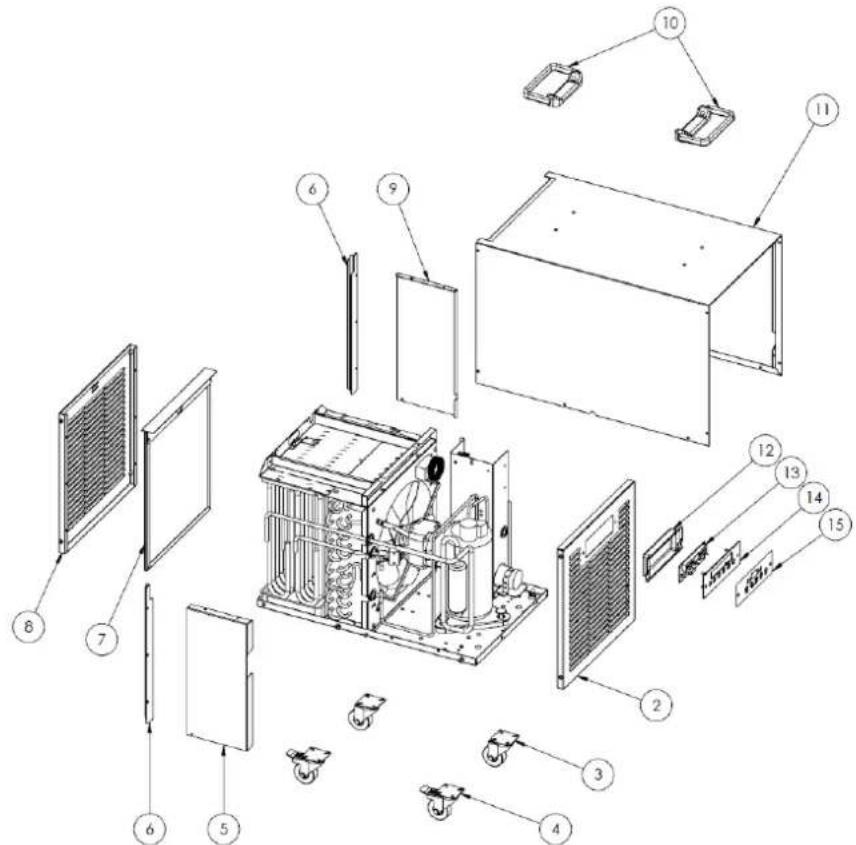

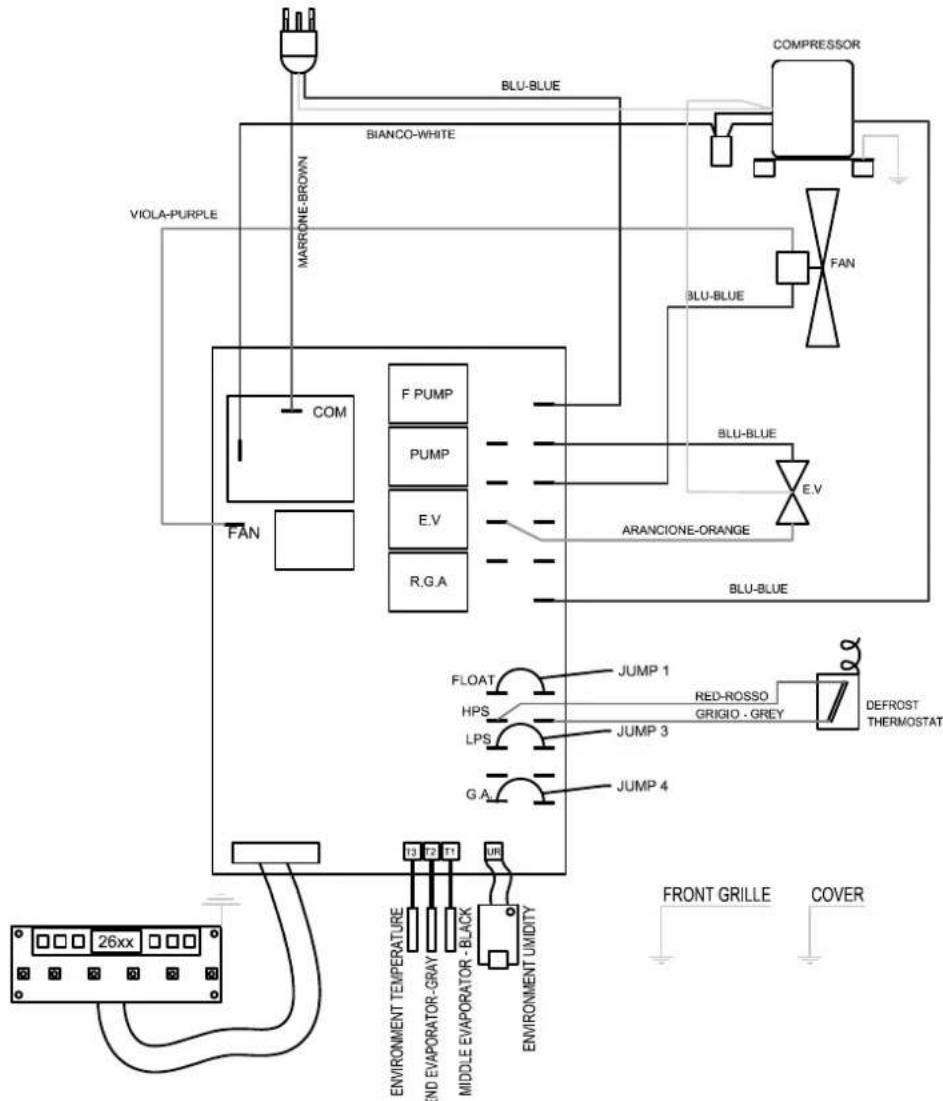

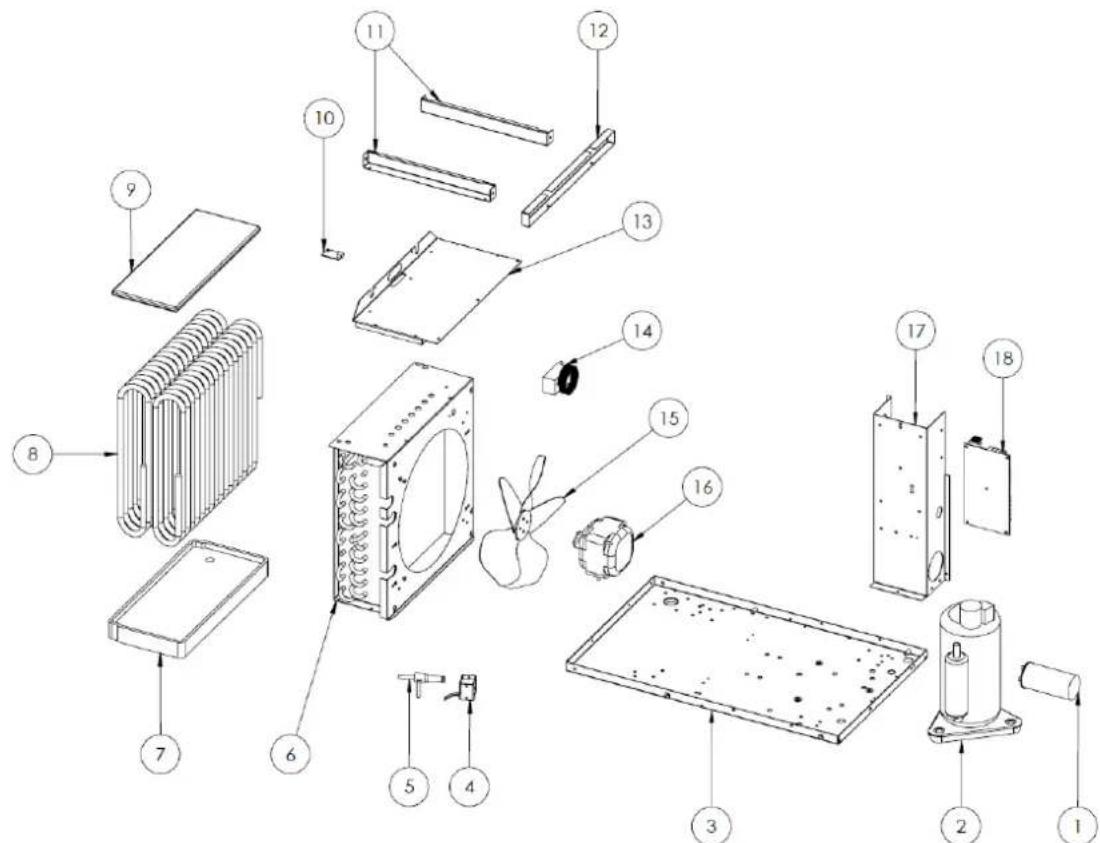

0,000456t 0,00312t Niveau acoustique à 3m de distance 51 dB(A) 56 dB(A) Distance minimum par rapport aux murs et aux objets: A: vers le haut: B: vers l’arrière: C: vers les côtés: D: vers l’avant: 50cm 50cm 50cm 50cm 50cm 50cm 50cm 50cm longueur x largeur x hauteur 420 x 350 x 580 mm 580 x 730 x 580 mm Poids 34kg 55kg18 FR déshumidificateur à condensation DH 25 S / DH 65 S Schéma électrique DH 25SFR 19 déshumidificateur à condensation DH 25 S / DH 65 S Schéma électrique DH 65S20 FR déshumidificateur à condensation DH 25 S / DH 65 S DH25S - Vue éclatée1 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 Shuko plug 9 Evaporator closing Sx 2 Front grille 10 Handle 3 Wheel Ø50 11 Cover 4 Wheel Ø50 with brake 12 Display protection 5 Evaporator closing Dx 13 Display 6 Filter lane 14 Display support 7 Filter + filter holder 15 Display label 8 Rear grilleFR 21 déshumidificateur à condensation DH 25 S / DH 65 S DH25S - Vue éclatée2 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 Running capacitor 10 Humidity sensor 2 Compressor Kit 11 Side lane humidity sensor 3 Bottom 12 Front lane humidity sensor 4 Sanhua coil 13 Evaporator top 5 Solenoid valve 14 Thermostat K50 Solenoid valve with sanhua coil 15 Plastic fan 6 Condenser 16 Motor fan 7 Upper condensate tray 17 Electrical cabinet panel 8 Evaporator 18 Electronic board PCB 9 Lower condensate tray22 FR déshumidificateur à condensation DH 25 S / DH 65 S DH25S - Vue éclatée3 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 cardboard box 3 PSE corner 2 PSE top 4 PSE bottomFR 23 déshumidificateur à condensation DH 25 S / DH 65 S DH65S - Vue éclatée1 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 Display label 8 Filter lane 2 Display support 9 Rear grille 3 Display 10 Filter + filter holder 4 Display protection 11 Evaporator closing Sx 5 Wheel Ø50 12 Handle 6 Wheel Ø50 with brake 13 Cover 7 Evaporator closing Dx 14 Front grille24 FR déshumidificateur à condensation DH 25 S / DH 65 S DH65S - Vue éclatée2 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 Running capacitor 9 Humidity sensor 2 Compressor Kit 10 Evaporator top 3 Bottom 11 Lower condensate tray 4 Sanhua coil 12 Thermostat K50 5 Solenoid valve 13 Cooling Solenoid valve with sanhua coil 14 Ellectrical cabinet panel 6 Condenser 15 Electronic board PCB 7 Upper condensate tray 16 Fan running capacitor 8 EvaporatorFR 25 déshumidificateur à condensation DH 25 S / DH 65 S DH65S - Vue éclatée3 Info Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. N° Pièce de rechange N° Pièce de rechange 1 cardboard box 4 PSE bottom 2 PSE top 5 PSE bottom plate 3 PSE corner26 FR déshumidificateur à condensation DH 25 S / DH 65 S Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. DH25S Faites éliminer le réfrigérant propane contenu dans l’appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets). DH65S L'appareil fonctionne avec un agent réfrigérant fluoré qui peut être dangereux pour l'environnement et peut contribuer au réchauffement global s'il s’échappe dans l'atmosphère. Vous trouverez des informations supplémentaires sur la plaque signalétique. Faites éliminer le réfrigérant contenu dans l’appareil de manière appropriée et conformément à la législation nationale en vigueur. Déclaration de conformité Traduction de la déclaration de conformité originale conformément à la directiveCEMachines 2006/42/CE, annexeII, partie1, sectionA Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE. Modèle / produit: DH 25 S DH 65 S Type: déshumidificateur à condensation À partir de l’année modèle:

• 2014/30/UE: 29/03/2014 Normes harmonisées appliquées:

• EN IEC 63000:2018 Normes et spécifications techniques nationales appliquées:
