Caractéristiques techniques	Répartiteur NEDIS VSPL3468AT, 4 sorties, compatible avec les signaux vidéo et audio.
Utilisation	Permet de distribuer un signal vidéo/audio vers plusieurs appareils, idéal pour les installations domestiques ou professionnelles.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez les ports pour assurer un bon fonctionnement. En cas de problème, consultez le service client NEDIS.
Sécurité	Utiliser uniquement avec des appareils compatibles. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Produit conçu pour une utilisation facile et rapide, avec un design compact pour un rangement aisé.

FOIRE AUX QUESTIONS - VSPL3468AT NEDIS

Qu'est-ce qu'un répartiteur NEDIS VSPL3468AT ?

Le NEDIS VSPL3468AT est un répartiteur qui permet de diviser un signal vidéo HDMI pour le transmettre à plusieurs écrans simultanément.

Comment connecter le NEDIS VSPL3468AT ?

Pour connecter le répartiteur, branchez le câble HDMI de la source (comme un lecteur Blu-ray ou une console de jeu) dans le port d'entrée du répartiteur, puis connectez les câbles HDMI des écrans dans les ports de sortie.

Le NEDIS VSPL3468AT prend-il en charge la 4K ?

Oui, le NEDIS VSPL3468AT prend en charge les résolutions jusqu'à 4K à 30 Hz, ce qui permet une qualité d'image élevée sur les écrans compatibles.

Que faire si l'image ne s'affiche pas sur les écrans connectés ?

Vérifiez que tous les câbles HDMI sont correctement connectés. Assurez-vous également que les écrans sont allumés et sur la bonne source d'entrée. Si le problème persiste, essayez de redémarrer le répartiteur.

Le NEDIS VSPL3468AT nécessite-t-il une alimentation externe ?

Oui, le répartiteur nécessite une alimentation externe. Assurez-vous que l'adaptateur secteur est correctement branché et fonctionnel.

Puis-je utiliser le NEDIS VSPL3468AT avec des appareils non-HDMI ?

Non, le NEDIS VSPL3468AT est spécifiquement conçu pour les connexions HDMI. Pour d'autres types de connexions, un adaptateur ou un convertisseur sera nécessaire.

Comment résoudre les problèmes de scintillement d'image ?

Vérifiez la qualité des câbles HDMI utilisés. Des câbles de mauvaise qualité peuvent causer des scintillements. Essayez de remplacer les câbles ou de les tester sur d'autres appareils.

Le NEDIS VSPL3468AT est-il compatible avec les appareils 3D ?

Oui, le NEDIS VSPL3468AT est compatible avec les signaux 3D, à condition que les appareils sources et les écrans soient également compatibles avec la technologie 3D.

MODE D'EMPLOI VSPL3468AT NEDIS

FR Guide de démarrage rapide 8

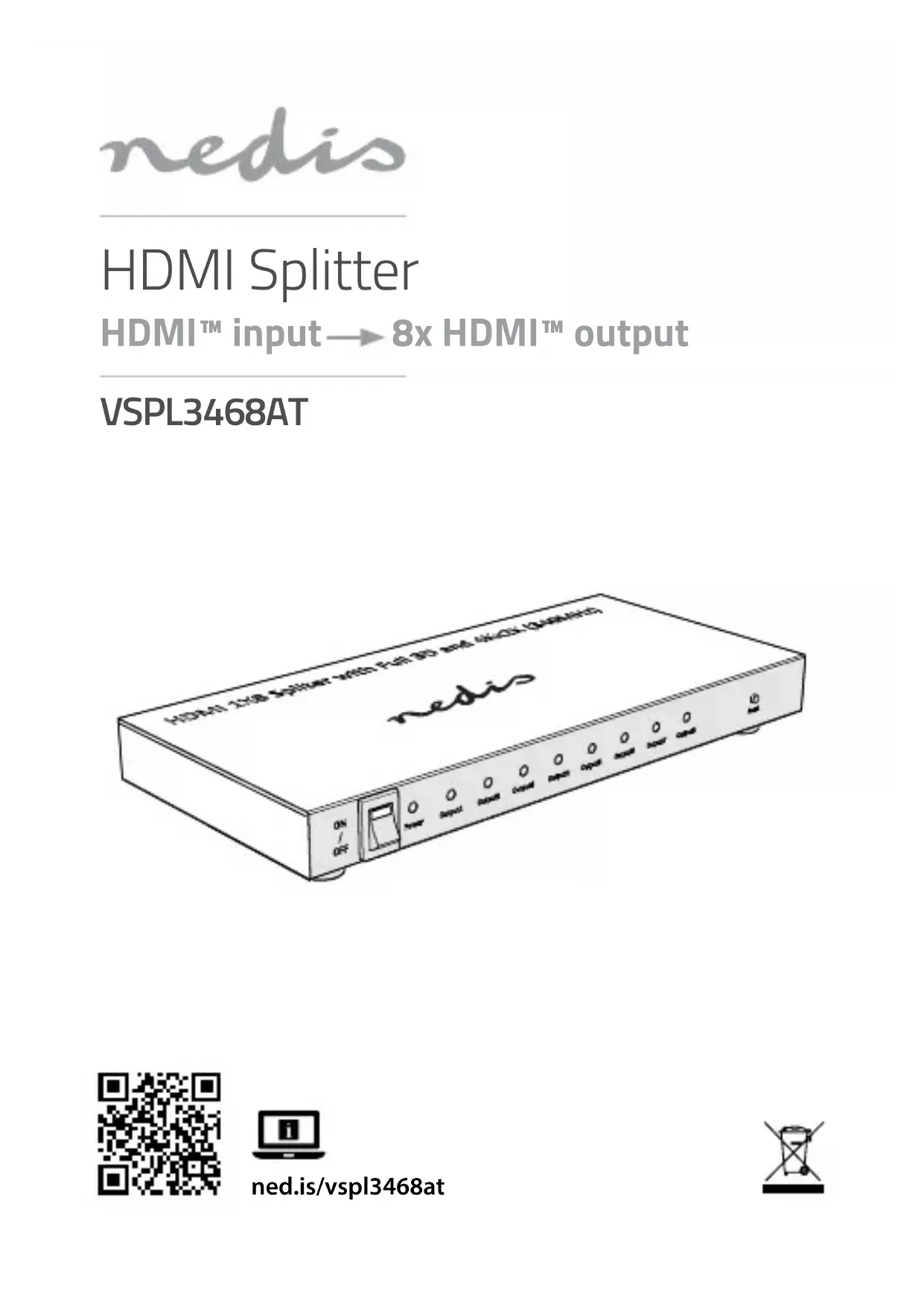

Guide de démarrage rapide

Répartiteur HDMI VSPL3468AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vspl3468at

Utilisation prévue

Le VSPL3468AT est un répartiteur qui répartit 1 entrée HDMI vers 8 sorties HDMI.

Le produit est prévu pour un usage intérieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)

1 Sortie HDMI
2 Entrée HDMI
3 Port d'alimentation
4 Interrupteur

5 Bouton de réinitialisation
6 Voyant LED de sortie
7 Voyant LED d'alimentation
8 Câble d'alimentation

Consignes de sécurité

ARTISSEMENT

• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.

• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Connector le répartiteur

Aurez-vous que tous les appareils que vous souhaitez connecter soient hors tension.

1. Branchez un câble HDMI (non inclus) de votre appareil source sur A ②.
2. Branchez jusqu'à 8 câbles HDMI (non inclus) de vos écrans sur A ^3 .
3. Branchez A ⑧ dans A ①.
4. Branchez l'autre extrémité de A ⑧ sur une prise de courant.

Utiliser le répartiteur

1. Appuyez sur A ⑦ pour mettre le produit sous tension.
   A⑤⑥ s'allume.

2. Appuyez sur A ⑦ pour mettre le produit hors tension.

Spécifications

Produit Répartiteur HDMI
Article numéro VSPL3468AT
Dimensions (L x l x H) 257 x 120 x 25 mm
Poids 730 g
Bande passante de l'amplificateur vidéo	3,4 Go/s / 340 MHz
Gamme de fréquence verticale 50 / 60 Hz
Port d'entrée 1 x HDMI 19 broches femelle
Ports de sortie 8 x HDMI 19 broches femelle
Format vidéo maxi pris en charge 4K2K à 30 Hz avec Full 3D
Autres formats vidéo pris en charge 1080i / 576i / 480i1080p / 720p / 576p / 480p
Température fonctionnement 0 °C - 45 °C
Température de stockage -10 °C - 80 °C
Humidité en fonctionnement 10 - 85 % HR (sans condensation)
Humidité de stockage 5 - 90 % HR (sans condensation)
Signal DDC entrée 5 volts p-p (TTL)
Consommation d'énergie 8,5 W
Source d'alimentation 5 V DC / 3 A
Garantie 1 an
