Caractéristiques techniques	Haut-parleur actif à deux voies, puissance de 900 W, réponse en fréquence de 40 Hz à 20 kHz.
Utilisation	Idéal pour les concerts, événements en direct, et installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les grilles. En cas de panne, consulter un technicien qualifié.
Sécurité	Utiliser avec un câble d'alimentation approprié et éviter l'exposition à l'humidité.
Informations générales	Poids de 22 kg, dimensions de 380 x 600 x 350 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - ART 915A RCF

Comment connecter le haut-parleur RCF ART 915A à une source audio ?

Utilisez un câble XLR ou jack pour relier la sortie audio de votre source (table de mixage, ordinateur, etc.) à l'entrée du haut-parleur RCF ART 915A.

Quel type de courant électrique nécessite le RCF ART 915A ?

Le RCF ART 915A fonctionne avec une alimentation secteur de 220-240 V AC.

Comment régler le volume sur le RCF ART 915A ?

Le volume peut être ajusté via le potentiomètre situé à l'arrière du haut-parleur, à côté des entrées audio.

Y a-t-il une protection contre les surcharges sur le RCF ART 915A ?

Oui, le RCF ART 915A est équipé d'un système de protection contre les surcharges pour éviter d'endommager l'enceinte.

Comment installer le RCF ART 915A sur un pied de micro ?

Assurez-vous d'utiliser un adaptateur approprié si nécessaire, puis fixez le haut-parleur sur le pied en utilisant la monture intégrée au bas de l'enceinte.

Puis-je utiliser plusieurs RCF ART 915A ensemble ?

Oui, vous pouvez les connecter en cascade via les sorties de liaison disponibles, en veillant à respecter les niveaux de volume pour éviter la distorsion.

Quelle est la fréquence de réponse du RCF ART 915A ?

La fréquence de réponse du RCF ART 915A est de 40 Hz à 20 kHz.

Que faire si le haut-parleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Le RCF ART 915A est-il adapté pour une utilisation en extérieur ?

Bien que le RCF ART 915A soit principalement conçu pour une utilisation en intérieur, il peut être utilisé à l'extérieur sous certaines conditions, en évitant l'exposition directe à la pluie et à l'humidité.

Comment nettoyer le RCF ART 915A ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le haut-parleur.

MODE D'EMPLOI ART 915A RCF

Les symboles utilisés dans ce document signalent des instructions d'utilisation et des avertissements importants qui doivent être strictement respectés. ATTENTION Instructions d'utilisation importantes: explique les situations où le produit pourrait subir des dommages, y compris la perte de données AVERTISSEMENT Conseil important à propos de l'utilisation de tensions dangereuses et le risque potentiel d'électrisation, de blessure ou de mort. REMARQUES IMPORTANTES Informations utiles et pertinentes sur le sujet

SUPPORTS, CHARIOTS ET DIABLES

Informations sur l'utilisation de supports, de chariots et de diables. Rappel que le transport de l’enceinte doit s’effectuer avec une extrême prudence, sans jamais l’incliner.

ÉLIMINATION DES DÉCHETS

Ce symbole indique que ce produit ne doit pas être éliminé avec vos déchets ménagers, conformément à la directive DEEE (2012/19/UE) et à votre législation nationale. REMARQUES IMPORTANTES Ce manuel contient des informations importantes pour utiliser correctement l’appareil, en toute sécurité. Avant de brancher et d'utiliser ce produit, veuillez lire attentivement ce manuel d'instructions et le garder à portée de main pour le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit l'accompagner lorsqu'il change de propriétaire, afin qu’il serve de référence pour une installation et une utilisation correctes ainsi que pour les précautions de sécurité. RCF S.p.A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.

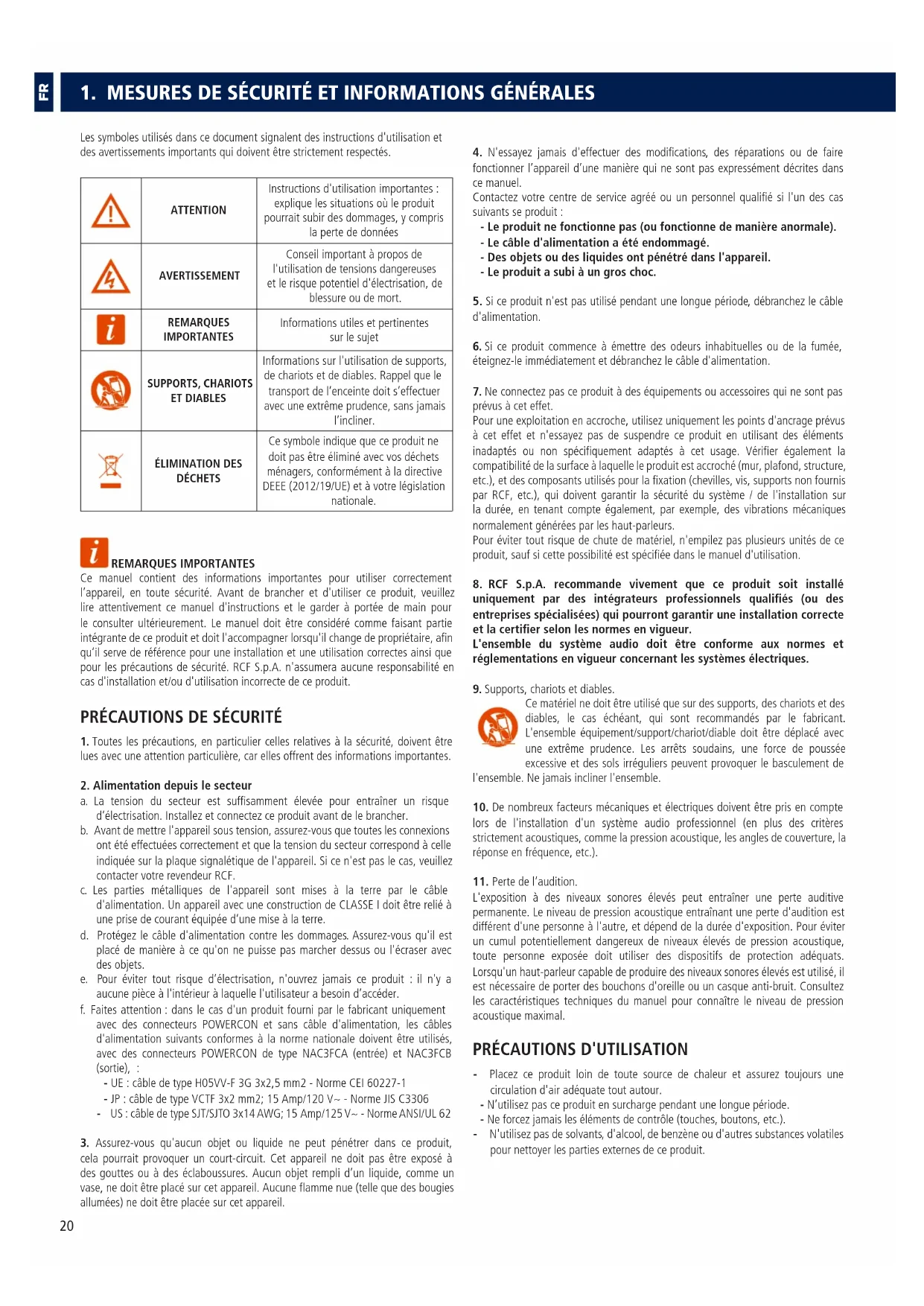

PRÉCAUTIONS DE SÉCURITÉ

1. Toutes les précautions, en particulier celles relatives à la sécurité, doivent être

lues avec une attention particulière, car elles offrent des informations importantes.

2. Alimentation depuis le secteur

a. La tension du secteur est suffisamment élevée pour entraîner un risque d’électrisation. Installez et connectez ce produit avant de le brancher. b. Avant de mettre l'appareil sous tension, assurez-vous que toutes les connexions ont été effectuées correctement et que la tension du secteur correspond à celle indiquée sur la plaque signalétique de l'appareil. Si ce n'est pas le cas, veuillez contacter votre revendeur RCF. c. Les parties métalliques de l'appareil sont mises à la terre par le câble d'alimentation. Un appareil avec une construction de CLASSE I doit être relié à une prise de courant équipée d’une mise à la terre. d. Protégez le câble d'alimentation contre les dommages. Assurez-vous qu'il est placé de manière à ce qu'on ne puisse pas marcher dessus ou l'écraser avec des objets. e. Pour éviter tout risque d’électrisation, n'ouvrez jamais ce produit : il n'y a aucune pièce à l'intérieur à laquelle l'utilisateur a besoin d’accéder. f. Faites attention: dans le cas d'un produit fourni par le fabricant uniquement avec des connecteurs POWERCON et sans câble d'alimentation, les câbles d'alimentation suivants conformes à la norme nationale doivent être utilisés, avec des connecteurs POWERCON de type NAC3FCA (entrée) et NAC3FCB (sortie), : - UE: câble de type H05VV-F 3G 3x2,5mm2 - Norme CEI 60227-1 - JP: câble de type VCTF 3x2mm2; 15Amp/120V~ - Norme JIS C3306 - US: câble de type SJT/SJTO 3x14 AWG; 15Amp/125V~ - Norme ANSI/UL 62

3. Assurez-vous qu'aucun objet ou liquide ne peut pénétrer dans ce produit,

cela pourrait provoquer un court-circuit. Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures. Aucun objet rempli d’un liquide, comme un vase, ne doit être placé sur cet appareil. Aucune flamme nue (telle que des bougies allumées) ne doit être placée sur cet appareil.

4. N'essayez jamais d'effectuer des modifications, des réparations ou de faire

fonctionner l’appareil d’une manière qui ne sont pas expressément décrites dans ce manuel. Contactez votre centre de service agréé ou un personnel qualifié si l'un des cas suivants se produit: - Le produit ne fonctionne pas (ou fonctionne de manière anormale). - Le câble d'alimentation a été endommagé. - Des objets ou des liquides ont pénétré dans l'appareil. - Le produit a subi à un gros choc.

5. Si ce produit n'est pas utilisé pendant une longue période, débranchez le câble

6. Si ce produit commence à émettre des odeurs inhabituelles ou de la fumée,

éteignez-le immédiatement et débranchez le câble d'alimentation.

7. Ne connectez pas ce produit à des équipements ou accessoires qui ne sont pas

prévus à cet effet. Pour une exploitation en accroche, utilisez uniquement les points d'ancrage prévus à cet effet et n'essayez pas de suspendre ce produit en utilisant des éléments inadaptés ou non spécifiquement adaptés à cet usage. Vérifier également la compatibilité de la surface à laquelle le produit est accroché (mur, plafond, structure, etc.), et des composants utilisés pour la fixation (chevilles, vis, supports non fournis par RCF, etc.), qui doivent garantir la sécurité du système / de l'installation sur la durée, en tenant compte également, par exemple, des vibrations mécaniques normalement générées par les haut-parleurs. Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation.

8. RCF S.p.A. recommande vivement que ce produit soit installé

uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes en vigueur. L'ensemble du système audio doit être conforme aux normes et réglementations en vigueur concernant les systèmes électriques.

9. Supports, chariots et diables.

Ce matériel ne doit être utilisé que sur des supports, des chariots et des diables, le cas échéant, qui sont recommandés par le fabricant. L'ensemble équipement/support/chariot/diable doit être déplacé avec une extrême prudence. Les arrêts soudains, une force de poussée excessive et des sols irréguliers peuvent provoquer le basculement de l'ensemble. Ne jamais incliner l'ensemble.

10. De nombreux facteurs mécaniques et électriques doivent être pris en compte

lors de l'installation d'un système audio professionnel (en plus des critères strictement acoustiques, comme la pression acoustique, les angles de couverture, la réponse en fréquence, etc.).

11. Perte de l’audition.

L'exposition à des niveaux sonores élevés peut entraîner une perte auditive permanente. Le niveau de pression acoustique entraînant une perte d'audition est différent d'une personne à l'autre, et dépend de la durée d'exposition. Pour éviter un cumul potentiellement dangereux de niveaux élevés de pression acoustique, toute personne exposée doit utiliser des dispositifs de protection adéquats. Lorsqu'un haut-parleur capable de produire des niveaux sonores élevés est utilisé, il est nécessaire de porter des bouchons d'oreille ou un casque anti-bruit. Consultez les caractéristiques techniques du manuel pour connaître le niveau de pression acoustique maximal.

PRÉCAUTIONS D'UTILISATION

- Placez ce produit loin de toute source de chaleur et assurez toujours une circulation d'air adéquate tout autour. - N’utilisez pas ce produit en surcharge pendant une longue période. - Ne forcez jamais les éléments de contrôle (touches, boutons, etc.). - N'utilisez pas de solvants, d'alcool, de benzène ou d'autres substances volatiles pour nettoyer les parties externes de ce produit.21

REMARQUES IMPORTANTESPour éviter l'apparition de bruit sur les câbles de signaux ligne, utilisez uniquement des câbles blindés et évitez de les placer à proximité: - d’un équipement produisant des champs électromagnétiques de haute intensité - de câbles secteur - de lignes d’alimentation d’enceintes AVERTISSEMENT ! ATTENTION ! Pour éviter tout risque d'incendie ou d’électrisation, n'exposez jamais ce produit à la pluie ou à l'humidité. AVERTISSEMENT ! Pour éviter tout risque d'électrisation, ne pas brancher l'appareil sur le secteur lorsque la grille est retirée AVERTISSEMENT ! Pour réduire le risque d'électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.

ÉLIMINATION CORRECTE DE CE PRODUIT

Ce produit doit être remis à un site de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une manipulation incorrecte de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé humaine en raison de la présence de substances potentiellement dangereuses généralement associés aux EEE. En même temps, votre coopération dans l'élimination correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre municipalité ou l'autorité chargée des déchets ou votre service d'élimination des déchets ménagers.

ENTRETIEN ET MAINTENANCE

Pour garantir une longue durée de vie, voici quelques conseils pour utiliser ce produit: - Si le produit est destiné à être installé à l'extérieur, assurez-vous qu'il est sous abri et protégé de la pluie et de l'humidité. - Si le produit doit être utilisé dans un environnement froid, réchauffez lentement les bobines des haut-parleurs en envoyant un signal de faible niveau pendant environ 15 minutes avant d'envoyer des signaux de forte puissance. - Utilisez toujours un chiffon sec pour nettoyer les surfaces extérieures de l'enceinte et faites-le toujours lorsque l'appareil est éteint. ATTENTION : pour éviter d'endommager les finitions extérieures, n'utilisez pas de solvants, ni de produits abrasifs. AVERTISSEMENT ! ATTENTION ! Pour les enceintes amplifiées, effectuez le nettoyage uniquement lorsque l'alimentation est coupée. RCF S.p.A. se réserve le droit d'apporter des modifications sans préavis afin de rectifier toute erreur et/ou omission. Consultez toujours la dernière version du manuel sur www.rcf.it.22

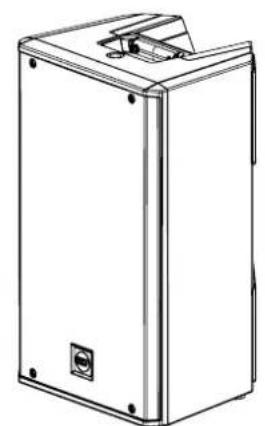

La série ART 9 combine puissance brute et innovation technologique pour offrir une clarté exceptionnelle et un niveau de pression sonore impressionnant, en toute fiabilité. L'enceinte ART 9 est une évolution du concept ART et constitue une révolution dans le son professionnel, créée en pensant à la musique. Dotée de fonctions haut de gamme, elle est la mieux adaptée aux applications professionnelles en tournée, et convient également à l’installation fixe. Sa nouvelle conception biamplifiée, d’une puissance totale de 2100W, offre des niveaux de pression acoustique (SPL) remarquables, même en plein air et à longue distance, avec une qualité sonore impeccable. L'association de haut-parleurs spécialement conçus, d'un traitement DSP avancé et du nouveau guide d’onde True Resistive Waveguide, assure une couverture cohérente avec un son superbe, sans distorsion sur l’ensemble de la zone d'écoute et garantit la légendaire fiabilité RCF. La clarté et la dynamique naturelle de la reproduction des voix ont également été améliorées, ce qui apporte une intelligibilité maximale à des niveaux faibles comme très élevés. Nous avons combiné les algorithmes FiRPHASE et Bass Motion Control, exclusivités RCF. Ils sont parfaitement optimisés pour chaque modèle, afin que votre public perçoive les plus fines nuances de votre son et bénéficie de graves très profonds.

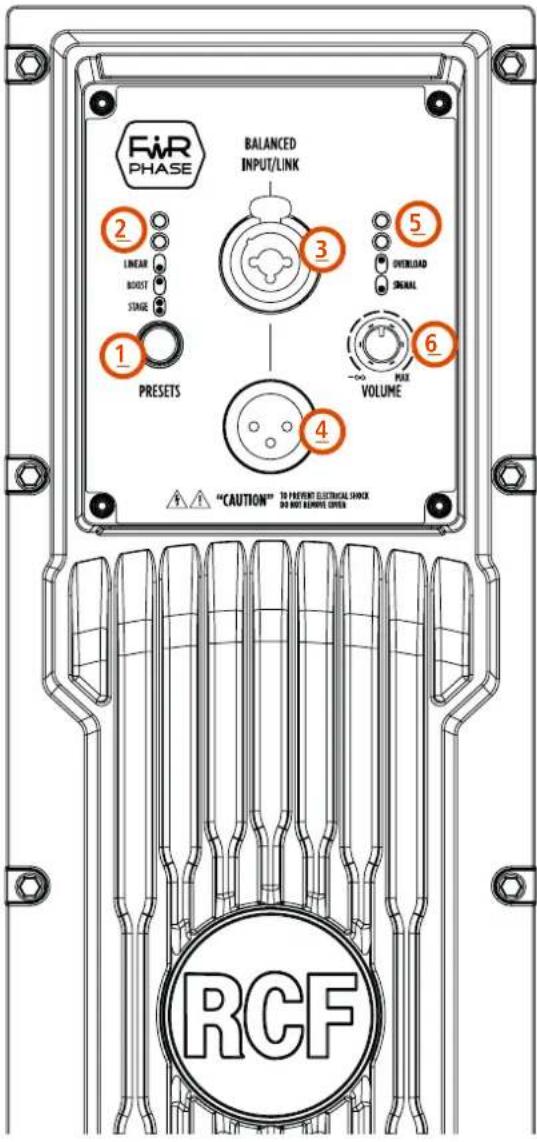

SÉLECTEUR DE PRESETS Ce sélecteur permet de sélectionner 3 presets différents. En appuyant sur le sélecteur, les LED DE PRESET indiquent quel preset est sélectionné. LINEAR - ce preset est recommandé pour toutes les applications courantes de l'enceinte. BOOST - ce preset active une égalisation de type Loudness, recommandée pour les applications de musique d’ambiance lorsque le système est utilisé à faible niveau. STAGE - ce preset est recommandé lorsque l'enceinte est utilisée comme retour de scène.

LED DE PRESET Ces LED indiquent le preset sélectionné.

ENTRÉE COMBO XLR/JACK FEMELLE Cette entrée symétrique peut recevoir un connecteur mâle standard JACK ou XLR.

SORTIE SIGNAL XLR MÂLE Ce connecteur de sortie XLR renvoie le signal d’entrée, pour une connexion en chaîne des enceintes.

LED OVERLOAD/SIGNAL Ces LED indiquent: La LED SIGNAL s'allume en vert si un signal est présent sur l'entrée COMBO principale. La LED OVERLOAD indique une surcharge du signal d'entrée. Ce n'est pas grave si la LED OVERLOAD clignote de temps en temps. Si la LED clignote fréquemment ou s'allume en continu, baissez le niveau du signal pour éviter toute distorsion du son. De toute façon, l'amplificateur possède un limiteur intégré, évitant tout écrêtage à l’entrée ou toute surcharge des transducteurs.

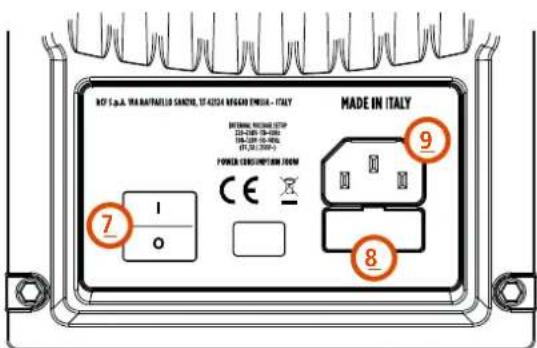

INTERRUPTEUR D’ALIMENTATION L'interrupteur permet d'allumer et d'éteindre l'alimentation électrique.

BOÎTIER DES FUSIBLES Emplacement des fusibles de l’alimentation.

PRISE DE SORTIE POWERCON Renvoie l’alimentation vers une autre enceinte (ART 945-A uniquement). Alimentation distribuée: 100-120V~ max 1600watts l 200-240V~MAX 3300watts AVERTISSEMENT! ATTENTION! Les connexions des enceintes doivent être effectués par un personnel qualifié et expérimenté disposant du savoir-faire technique ou d'instructions suffisamment précises (pour s'assurer que les raccordements sont effectués correctement) afin d'éviter tout danger électrique. Pour éviter tout risque d'électrisation, ne connectez pas les enceintes lorsque l'amplificateur est sous tension. Avant de mettre le système sous tension, vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de court-circuit accidentel. L'ensemble du système de sonorisation doit être conçu et installé en conformité avec les lois et règlements locaux en vigueur concernant les systèmes électriques.

Les connecteurs doivent être raccordés conformément aux normes spécifiées par l'AES (Audio Engineering Society).

AVANT DE CONNECTER L’ENCEINTE

Tous les contrôles ainsi que les entrées de signal et d'alimentation sont rassemblés sur le panneau arrière. Vérifiez d'abord le marquage sur le panneau arrière indiquant la tension (115V ou 230V). Le marquage indique la tension correcte. Si vous lisez une tension erronée sur le marquage ou si vous ne trouvez pas de marquage du tout, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé avant de connecter l'enceinte. Ce contrôle rapide permet d'éviter tout dommage. S’il est nécessaire de changer la tension, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé. Cette opération nécessite le remplacement du fusible par un autre de la valeur adéquate et doit être effectué dans un CENTRE DE SERVICE RCF.

AVANT D'ALLUMER L'ENCEINTE

Vous pouvez maintenant connecter le câble d'alimentation et le câble de signal. Avant d'allumer l'enceinte, assurez-vous que le potentiomètre du volume est réglé au niveau minimum (même sur la sortie de la table de mixage). Il est important que la table de mixage soit déjà allumée avant d'allumer l'enceinte. Cela évitera d'endommager l’enceinte et de provoquer des forts bruits impulsionnels dus à l'activation de certains éléments de la chaîne audio. Une bonne pratique consiste à toujours allumer les enceintes en dernier et à les éteindre immédiatement après leur utilisation. Vous pouvez maintenant allumer l'enceinte et régler le volume à un niveau approprié. PROTECTIONS Les enceintes actives de la Série ART sont équipées d'un ensemble complet de circuits de protection. Ces circuit agissent très discrètement sur le signal audio, en contrôlant le niveau et en maintenant la distorsion à un niveau acceptable. CONFIGURATION DE LA TENSION (RÉSERVÉ AU CENTRE DE SERVICE RCF) 200-240V, 50Hz 100-120V, 60Hz (FUSIBLE T6.3A L 250V)

Raccordement symétrique

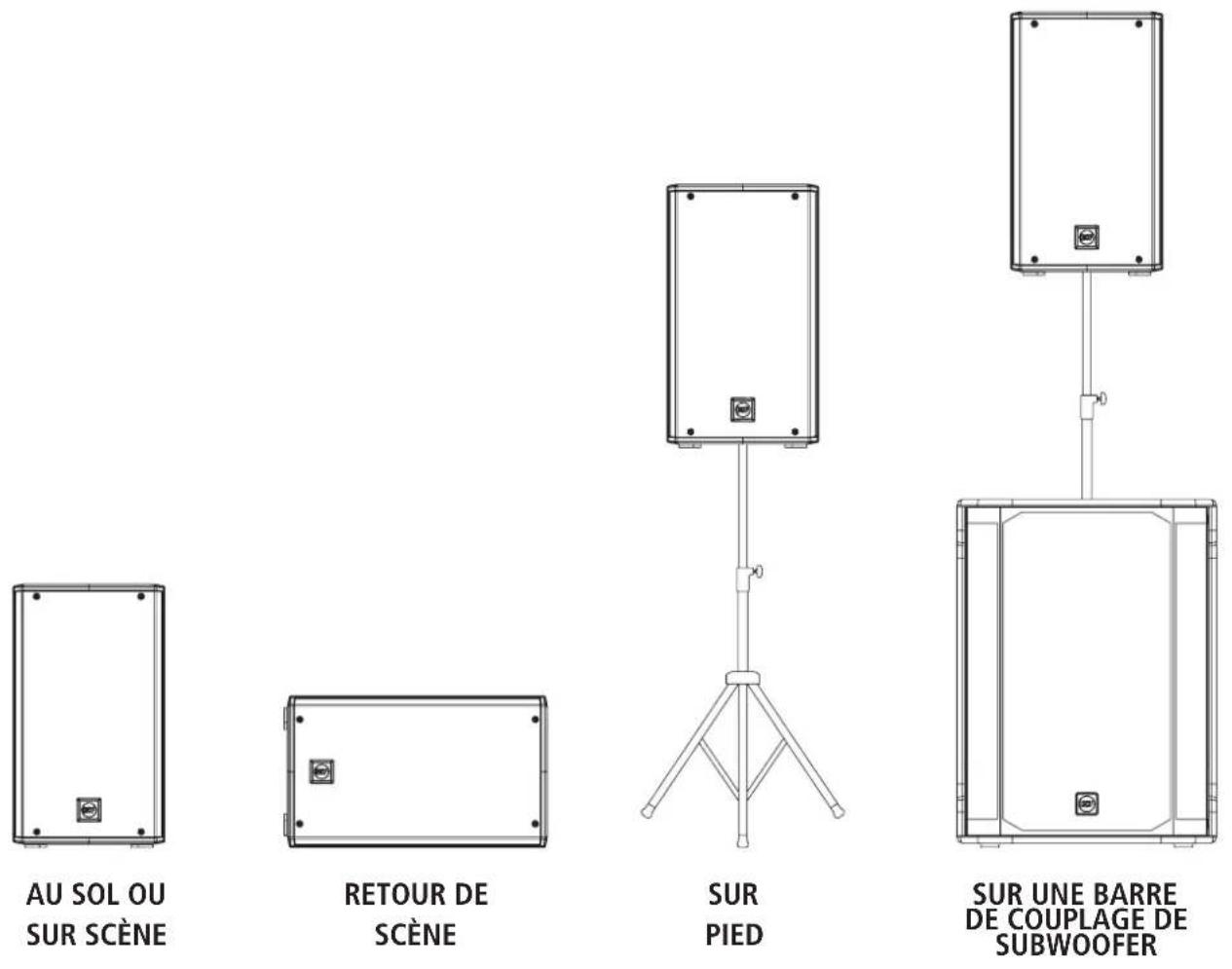

Plusieurs configurations sont possibles avec les enceintes ART 9. Elles peuvent être placées au sol ou sur une scène comme sonorisation principale ou utilisées comme retour de scène. Elles peuvent également être montées sur un pied d'enceinte ou sur un pied au-dessus d'un subwoofer. CONFIGURATIONS SUSPENDUES Les enceintes ART 9 peuvent également être fixées au mur ou accrochées à l'aide de leurs accessoires spécifiques ART9 H-BR, ART9 V-BR et ART9 FL-BR.

AVERTISSEMENT! ATTENTION! N’accrochez jamais les enceintes ART par leurs poignées. Les poignées sont conçues pour le transport, non pour l'accroche.

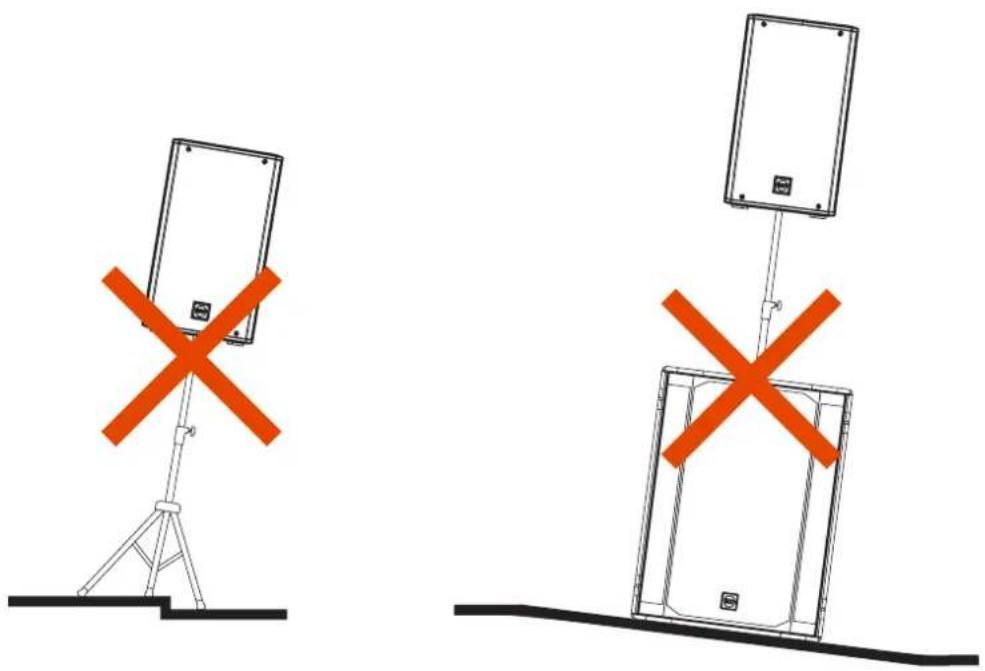

AVERTISSEMENT! ATTENTION! Pour utiliser ce produit avec la barre de couplage de subwoofer, avant d'installer le système, veuillez vérifier les configurations autorisées et les indications concernant les accessoires, sur le site Web de RCF afin d'éviter tout danger et dommages aux personnes, animaux et objets. Dans tous les cas, veillez à ce que le subwoofer qui supporte l'enceinte soit placé sur un sol plat et sans inclinaison. AVERTISSEMENT! ATTENTION ! L'utilisation de ces enceintes avec les accessoires de pied et de barre de couplage ne peut être effectuée que par un personnel qualifié et expérimenté, formé de manière appropriée aux installations de systèmes professionnels. Dans tous les cas, c'est à l'utilisateur qu'incombe la responsabilité finale de garantir les conditions de sécurité du système et d'éviter tout danger ou dommage pour les personnes, les animaux et les objets.27

Assurez-vous que l'interrupteur de l’enceinte est activé et que l’enceinte est branchée sur une prise secteur active L'ENCEINTE EST BRANCHÉE SUR UNE PRISE SECTEUR ACTIVE MAIS NE S'ALLUME PAS Vérifiez que le câble d'alimentation est intact et correctement branché. L’ENCEINTE EST ALLUMÉE MAIS NE PRODUIT AUCUN SON Vérifiez que le signal audio est envoyé correctement par la source, et si les câbles de signal ne sont pas endommagés. LE SON EST DISTORDU ET LA LED OVERLOAD CLIGNOTE FRÉQUEMMENT Baissez le niveau de sortie de la table de mixage. LE SON EST TRÈS FAIBLE, AVEC DU SOUFFLE Le signal de la source ou le niveau de sortie de la table de mixage est peut-être trop bas. IL Y A DU SOUFFLE DANS LE SON, MÊME SI LE GAIN ET LE VOLUME SONT AU BON NIVEAU La source peut envoyer un signal de mauvaise qualité ou avec du bruit

GRÉSILLEMENTS OU RONFLETTE

Vérifiez la mise à la terre du secteur et tous les équipements connectés à l'entrée de la table de mixage, y compris les câbles et les connecteurs. AVERTISSEMENT! Pour réduire le risque d'électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.28
