Type de produit	Table de travail personnalisable (dessus de travail)
Marque	Milwaukee
Modèle	48228488
Capacité de charge maximale	22,7 kg (50 lb)
Dimensions de la plaque de bois	508 mm x 292,1 mm x 12,7 mm (20" x 11,5" x 0,5")
Matériau de la structure	Plastique renforcé (Packout™)
Matériau du dessus	Contreplaqué marine (recommandé) ou équivalent
Type de fixation	Boulons tête plateau 1/4"-20 x 34,9 mm et écrous Nylock
Compatibilité	Système Packout™ Milwaukee
Utilisation prévue	Surface de travail stable pour outils et accessoires
Instructions de montage	Fixer le bois sur la structure à l'aide des boulons fournis, sur une surface plane
Précautions de sécurité	Ne pas monter d'outils de meulage ou de coupe ; ne pas s'asseoir ou se tenir debout sur la table
Entretien et nettoyage	Inspecter régulièrement les fixations ; remplacer tout élément endommagé ; nettoyer avec un chiffon humide
Pièces détachées	Plaque de bois de rechange (réf. 45-64-8488) ou découpe maison ; boulons et écrous de rechange
Réparabilité	Bois remplaçable ; structure non réparable, remplacer si endommagée
Poids estimé	Environ 2,5 kg (sans bois)

FOIRE AUX QUESTIONS - 48228488 MILWAUKEE

Comment monter la plaque de bois sur la structure de la table Milwaukee 48228488 ?

Placez la structure sur une surface plane. Insérez les boulons à travers le bois et la structure. Serrez les boulons à la main à l'aide d'un tournevis Phillips et d'une clé de 11 mm jusqu'à ce que 2 ou 3 filets soient visibles. Ne pas utiliser d'outils électriques.

Quelle est la capacité de charge maximale de cette table ?

La capacité de charge maximale est de 22,7 kg (50 lb). Ne pas dépasser cette limite pour éviter tout risque de dommage ou de blessure.

Puis-je utiliser des outils de meulage ou de coupe sur cette table ?

Non, il est interdit de monter des outils de meulage, de coupe, des scies à onglets, des meuleuses d'établi ou des scies à ruban sur cette table de travail.

Puis-je me tenir debout ou m'asseoir sur la table Milwaukee 48228488 ?

Non, ne vous tenez jamais debout sur le dessus de travail et ne l'utilisez pas comme tabouret ou escalier. Cela pourrait entraîner des blessures graves.

Comment remplacer la plaque de bois de la table ?

Utilisez le gabarit disponible sur le site milwaukeetool.com pour percer les trous aux bons endroits dans une nouvelle planche de contreplaqué marine de dimensions 508 mm x 292,1 mm x 12,7 mm. Fixez la nouvelle planche avec les boulons de rechange (réf. 45-64-8488 ou équivalent).

Quels sont les boulons de rechange pour cette table ?

Les boulons de rechange sont des boulons tête plateau 1/4"-20 x 34,9 mm avec écrous à six pans à épaulement et filet Nylock.

Cette table est-elle compatible avec tous les produits Packout Milwaukee ?

Oui, cette table est conçue pour être utilisée exclusivement avec le système Packout™ de Milwaukee. Assurez-vous de bien fixer le bois avant d'y attacher d'autres produits Packout.

Comment entretenir la table de travail Milwaukee 48228488 ?

Inspectez régulièrement le dessus de travail et les éléments de fixation. Remplacez immédiatement toute pièce fissurée, usée ou endommagée. Nettoyez avec un chiffon humide et séchez soigneusement.

Puis-je transporter la table avec des objets fixés dessus ?

Avant de transporter la table, retirez le dessus de travail et fixez solidement tout produit à l'aide de vis, boulons ou courroies. Utilisez de préférence des sangles à verrou à came.

Que faire si la structure de la table est endommagée ?

N'essayez jamais de réparer une structure endommagée. Remplacez-la ou contactez Milwaukee Tool pour obtenir des pièces de rechange. Une structure endommagée peut compromettre la sécurité.

MODE D'EMPLOI 48228488 MILWAUKEE

AVENTISSEMENT LIRE TOUS LES AVERTISSEMENTS DE SECURITE ET INSTRUCTIONS EN VOUS RÉFERANT AUX ILLUSTRATIONS DES BULLETINS FOURNIS AVEC LE PRESENT EQUIPEMENT. Ne pas suivre toutes les instructions enumerées ci-dessous, pourrait causeur un choc électricu, un incendie et/ou des blessures graves. SAUVEGARDEZ CES INSTRUCTIONS -LE PRESENT MANUEL DU PROPRIÉTAIRE CONTIENT DES INSTRUCTIONS DE FONCTIONNEMENT ET DE SECURITE IMPORTANTES.

• Ne pas monter ni d'outils de meulage ni d'outils de coupe, même pas de scies à ontglets, de meuleuses d'établi et de scies à ruban, parmi d'autres.
• Toutjours monter ou bien fixer les charges uniformément et s'assurer que le dessus de travail soit stable avant de ne fixer d'accessoires sur lui

• Ne jamais se tenirABOUT du dessus de travail ni l'utiliser en tant que tabouret ou escalier.

• Inspector féquèment le dessus de travail et tous les éléments de fixation et replacer immédiatement tout élément fissure, usé ou endommage. Ne jamais essayer de réparer ou de corriger un dessus de travail ou d' éléments de fixation endommages

• Utiliser de sangles à verrou de came. Ne pas trop serrer. Les sangles à cliquet pourront causeur un serrage excessif et de dommages au produit.

• Avant de le transporter, enlever le dessus de travail et bien fixer tout produit sur le bois à l'aide de vis, de boulons, de courroies, etc.

• Ne pas utiliser sur un élément de montage mural fixé sur un vehicule.
• Bien assembler le bois sur la structure du dessus de travail avant de fixer d'autres produits Pack-outTM. L'assemblage ajustat est important afin de prévenir le risque de chute.
  Bien fixer le dessus de travail personalisable PackoutTM sur le produit PackoutTM avant d'entreprenevre toute transportation.
• Fixer le bois sur la structure de dessus de travail, ceci sur une surface firme, plate et nivelée.
• Ne pas pincer de bois en tant qu'il est fixé sur la structure du dessus de travail ou bien, d'autres produits Packout™.
  Utiliser uniquement en combinaison avec de produits PackoutTM de MILWAUKEE.
• Ne pas surpasser la capacité de charge maximale (voir la section « Fiche technique »). La surcharge peut causeer que la plaque de montage se lâche et se libère, ce qui entraînera de blessures ou des dommages dans le produit.
• Se servir du gabarit disponible sur la page de produit qui se trouve sur le site www.milwaukeeetool.com pour partager les aires restreintes et les emplacements d'orifices de montage de bois.
• Toujours faire preuve de bons sens et proceder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprendez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité; veillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'information ou formation.

PICTOGRAPHIE

manuel d'utilisation

s marcher ni se tenirABOUT de lapiece d'équipment

Capacité pondérale (Max) 22,7 kg (50 lb)

Boulons de remplacement. Tete plateau 1/4"-20 x 34,9 mm (1/4"-20 x 1-3/8")

Boulons de rechange......1/4"-20 Écrou à six pans à épausement avec filet en nylon (Nylock)

Boulons de bois. 45-64-8488 Ou couper une nouvelle piece de bois du contreplaque de catégorie marine de 508~mm× 292,1mm× 12,7mm (20^ × 11,5^ × 0,5^ ) ou pareil. Utiliser du boi ancien de rechange en tant que gabarit de fabricatio ou bien, acheter de pieces de rechange en appelant au numero 1-800-SAWDUST. Se servir du gabarit qu figure sur le site www.milwaukeetool.com afin d'evite les aires restreintes et de remarquer les emplacements d'orifices de pergage. Ne pas pincerpendant que la structure de dessus de travail ait du bois fixe sur elle ni sur d'autres produits PackoutTM.

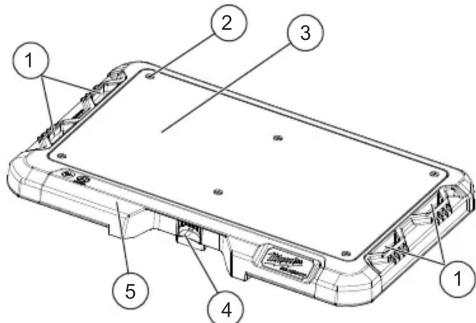

DESCRIPTION FONCTIONNELLE

1. Rainures de courroies
2. Boulon et ecrou

3. Bois

4. Clip

5. Structure de dessus de travail

MONTAGE DE L'OUTIL

Montage de bois sur la structure

de dessus de travail

1. Poser la structure du dessus de travail sur une surface plate.
2. Insérer les boulons en les passant à travers du bois et de la structure.
3. Serrer les boulons, en utilisant uniquement d'outils à main (tournevis Phillips et clé et douilles de 11 mm), jusqu'à ce que 2 ou 3 fillets restent exposés.

Remplacement du bois sur la structure

du dessus de travail

Se servir du gabarit afin d'éviter les aires restreintes. S'assurer de percer d'orifices sur la plateforme en bois avant de mettre les boulons en place. Ne pas percer de bois en tant qu'il est fixé sur la structure du dessus de travail ou d'autres produits Packout™.
