Caractéristiques	Détails
Taille de l'écran	75 pouces
Type d'écran	QNED (Quantum Dot + NanoCell)
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	Mini LED
Fréquence de rafraîchissement	120 Hz
HDR	HDR10, Dolby Vision
Connectivité	4 x HDMI, 3 x USB, Ethernet, Wi-Fi, Bluetooth
Système d'exploitation	webOS
Assistant vocal	Compatible avec Google Assistant et Amazon Alexa
Consommation d'énergie	200 W (en fonctionnement), 0,5 W (en veille)
Dimensions (sans pied)	167.9 x 96.2 x 5.7 cm
Poids (sans pied)	55.5 kg
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du logiciel via le menu des paramètres
Sécurité	Ne pas exposer à l'humidité, utiliser un support adapté pour éviter les chutes
Garantie	2 ans

FOIRE AUX QUESTIONS - 75QNED90UPA LG

Comment connecter mon téléviseur LG 75QNED90UPA à Internet ?

Pour connecter votre téléviseur à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Configurer le réseau'. Choisissez votre réseau Wi-Fi et entrez le mot de passe.

Comment régler la qualité d'image sur mon téléviseur ?

Accédez au menu 'Paramètres', puis sélectionnez 'Image'. Vous pourrez ajuster la luminosité, le contraste, la saturation et d'autres paramètres pour améliorer la qualité d'image.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez d'appuyer sur le bouton d'alimentation de la télécommande ou du téléviseur. Si le problème persiste, débranchez-le pendant quelques minutes puis rebranchez-le.

Comment effectuer une mise à jour du logiciel de mon téléviseur ?

Allez dans 'Paramètres', puis 'À propos de ce téléviseur'. Sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Comment accéder aux applications sur mon téléviseur LG 75QNED90UPA ?

Appuyez sur le bouton 'Home' de la télécommande, puis naviguez jusqu'à la section 'Applications'. Vous pourrez y télécharger et accéder à différentes applications.

Le son de mon téléviseur est défectueux, que faire ?

Vérifiez que le volume n'est pas coupé ou trop bas. Accédez aux paramètres audio pour ajuster les paramètres. Si le problème persiste, essayez de réinitialiser les paramètres audio.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans 'Paramètres', puis 'Général'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et suivez les instructions. Cela effacera toutes vos données, alors sauvegardez ce que vous voulez conserver.

Pourquoi mon téléviseur ne détecte-t-il pas les appareils HDMI ?

Assurez-vous que les câbles HDMI sont correctement connectés. Testez avec un autre port HDMI ou un autre câble. Si le problème persiste, essayez de redémarrer le téléviseur et les appareils connectés.

Comment activer le mode jeu sur mon téléviseur ?

Accédez au menu 'Paramètres', sélectionnez 'Image' et activez le 'Mode jeu' pour optimiser les paramètres d'image pour les jeux vidéo.

Comment changer la langue de l'interface de mon téléviseur ?

Allez dans 'Paramètres', puis 'Général'. Sélectionnez 'Langue' pour choisir la langue de l'interface que vous souhaitez utiliser.

Mon téléviseur LG 75QNED90UPA ne reçoit pas de signal, que faire ?

Vérifiez que les câbles sont correctement connectés et que votre source (antenne, décodeur, etc.) est bien alimentée. Essayez de changer de source en utilisant la télécommande.

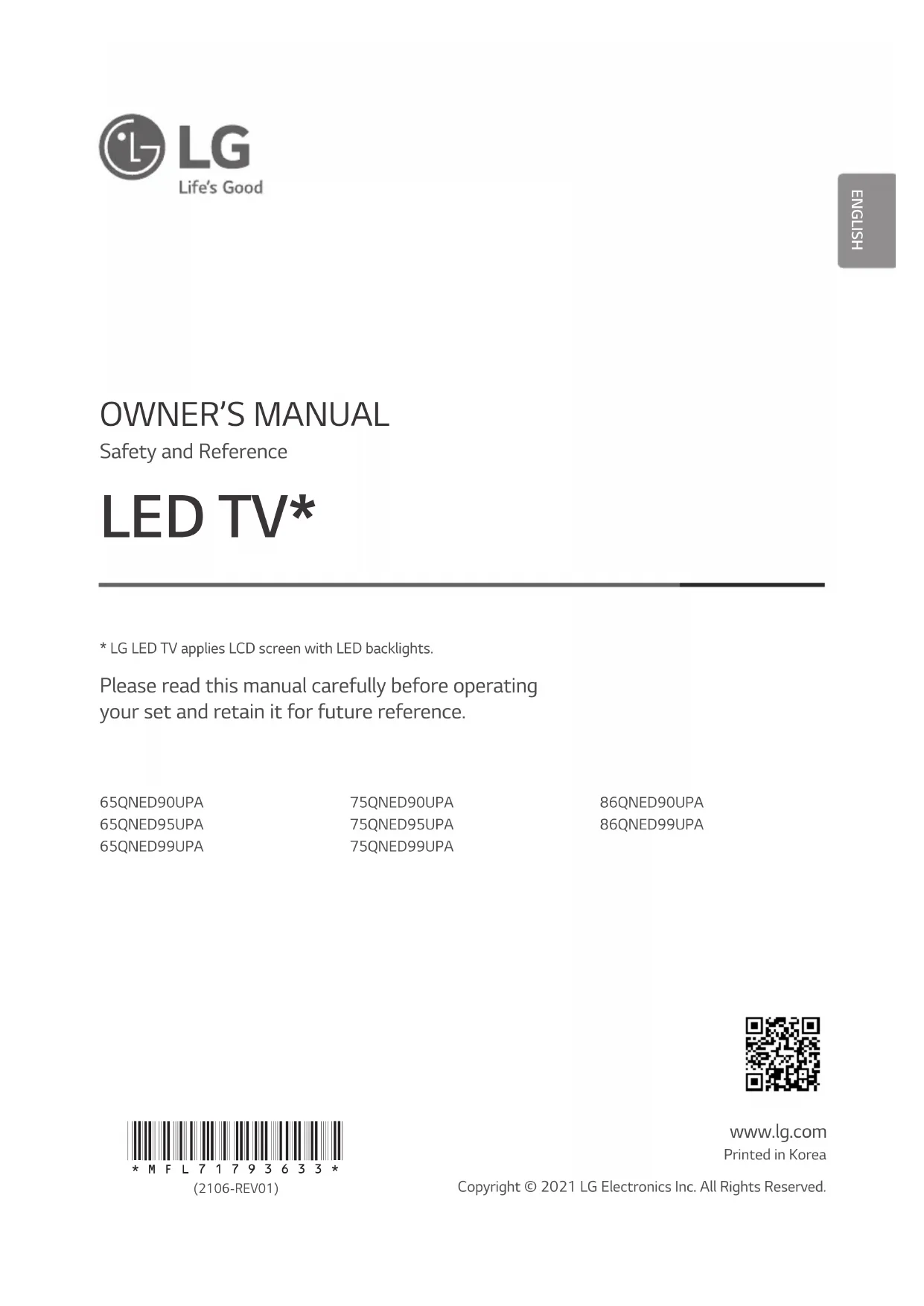

MODE D'EMPLOI 75QNED90UPA LG

Sécurité et références

TÉLÉVISEUR À DEL*

• La mention « Télévisuer à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'objet et conservez-le pour pouvoir vous y reporter ultérieurement.

65QNED90UPA

75QNED90UPA

86QNED90UPA

65QNED95UPA

75QNED95UPA

86QNED99UPA

65QNED99UPA

75QNED99UPA

Directives de sécurité importantes

Lisez ces directives.
- Conservezcesdirectives.
- Soyez attentif à tous les averissements.
Suivez toutes les directives.
N'tutilisez pas cet appeareil pres de I'eau.
Nettoyez-le uniquement avec un linge sec.

• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.
• N'installez pas l'appareil pres de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produit de la chaleur.
• Ne contourez pas la fonction sécuritaire de la fiche polarisée ou de type mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la replacer.
• Protégéz le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pince, particulièrement près de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommendés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommendé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites préuve de prudence afin de prévenir les blessures causées par un bascurement.

• Débranchez cet apparéil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la prise ou le cordon d'alimentation est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionné pas normalement ou s'il est tombé.

En utilisant ce produit, vous acceptez que tout differenct entre you et LG relativement a ce produit ou decouant de ce dernier de quelque maniere que ce soit (y compris, sans toutefois s'y limiter, les differends concernant la garantie) se regle exclusivement par arbitrage exeutoire au cas par cas. Les modalités de l'entente d'arbitrage (y compris les détails sur la procedure de reglement des différencs) se trouvent sur les sites www/lg.com/us/arbitration (Etats-Unis) et www/lg.com/ca_fr/arbitrage (Canada).

1 Avertissements! Directives de sécurité
2Preparation

-Soulèvement et déplacement du téléviseur
-Installation sur une table
-Installation sur un mur
-Antenne/Cable

3 Demarrage du téléviseur

-Mise sous tension du téléviseur
-Enregistrement de la télécommande Magic
-Connexion d'appareils intelligents à l'aide du balisage de communication en champ proche (NFC)

4 Utilisation de la télécommande

-Utilisation de la télécommande Magic

5Connexions
6Dépannage
7 Caracteristiques techniques

• Informations sur les logiciels libres
  -Licences

8Réglementation

Avant de dire ce manuel

Veuillez dire manuel attentivement avant d'utiliser Your teteviseur et le conserver pour pouvoir you reporter ulterieurement.
- Sur le site Web, vous pouvez télécharger le manuel qui comprend des renseignements sur l'installation, l'utilisation, le dépannage, les caractéristiques, la licence, etc., et consulter son contenu sur toute ordinateur ou toute appareil mobile.

Manuel

d'utilisation

Pour de plus amples renseignements sur ce téléviseur, lisez le MANUEL D'UTILISATION fourni avec le produit. (Selon le modele)

• Pour ouvrir le MANUEL D'UTILISATION (2) → (3) → [Assistance] → [Guide d'utilisation]

Articles supplémentaires en option

• Les articles vendus séparément peuvent être remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis. Communique avec votre détaillant pour vous procurer ces articles. Ces/dispositifs ne fonctionnent qu'avoir certains modèle.
• Le nom ou la conception du modele peuvent etre modifiés selon les conditions ou les politiques du fabricant.
• Un cable pour brancher des antennes et des peripériques externes doit être acheté séparément.

Remarques

• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.
• Les articles fournis avec votre produit peuvent varier selon le modele.
  L'imagépresentée peut ne pas correspondre à votre téléviseur.

1 Avertissements! Directives de sécurité

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVIR

MISE EN GARDE: AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIECE POUVANT ÉTRE RÉPAREE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la presence d'une tension dangereuse non isolée à l'intérieur du boitier de l'appareil qui pourrait etre d'une puissance suffisante pour causeur une decharge electrique.

Ce symbole vise à alerter l'utiliser de la présence de directives d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

POUR ÉVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
- N'installez pas le téléviseur ni la télécommande dans les environnementssuivants:

-En exposition directe à la lumière du soleil.
-Dans une zone avec une forte humidite comme une salle de bains.
-À proximé d'une source de chaleur comme une cusinière et tout autre apparéil produit de la chaleur.
-À proximé des comptoirs de cuisine ou des humidificateurs où ils peuvent facilement être exposés à de la vapeur ou à de l'huile.
-Dans une zone exposée à la pluie ou au vent.
-Dans une zone où il existe un risque de ruissellement ou d'élaboussure. Évitez deposer des objets contenant du liquide (p. ex. vase, tasse) sur l'appareil ou au-dessus de celui-ci (p. ex. sur une tablette).
-À proximé d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.
-Dans un endroit très poussiereux.

Cela pourrait entrainer des risques d'incendie, de décharge électrique, de combustion, d'explosion, de mauvais fonctionnement ou d'alteration du produit.

Aération

-Installez votre téléviseur à un endroit où l'aération est suffisante. Ne l'installez pas dans un espace restreint comme une bibliothèque.
-N'installez pas le produit sur un tapis ou un coussin.
-N'obstruiz pas les ouvertures de I'appareil et ne le recouvre pas avec du tissu ou tout autre materiaiu lorsqu'il est branché.

• Prenez soit de ne pas toucher aux ouvertures d'áération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d'áération peuvent doivent开发商chaudes.
• Protégéz le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pince, coince dans une porte ou piétine. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.
• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branché.
• N'utilise pas un cordon d'alimentation endommagé ou desserré.
  Assurez-vous de bien saisir la fiche lorsque vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branchez pas trop d'appareils dans une meme prise de courant alternatif, car cela pourrait cause un incendie ou une décharge electrique.

- Debranchement de l'appareil de la source d'alimentation principale

-La fiche d'alimentation permet d'effectuer le débranchement. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

• Ne laissez pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et causer des blessures graves.

• Mise à la terre d'antennes extérieures (peut varier selon le pays):

-Si une antenné extérieure est installée, prenez les précautions ci-dessous.

Un système d'antennes extérieures ne devrait pas se couver à proximate des lignes aériennes d'électricité, d'autres circuits electriques d'éclairage ou d'alimentation, ou à un endroit où il peut enter en contact avec de telles lignes electriques ou de tels circuits d'alimentation; cela pourrait entrainer de graves blessures ou un décès.

Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique.

L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du cable de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des electrodes de masse et aux exigences de mise à la terre de l'électrode.

Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70.

• Mise à la terre (sauf pour les apparciels non mis à la terre):
• Un téléviseur doté d'une fiche électrique à trois broches mise à la terre doit être branché dans une prise électrique c.a. à trois broches mise à la terre. Assurez-vous que le cable de mise à la terre est branché correctement afin d'éviter les risques de décharge électrique.
• Ne touchez jamais cet appareil ou l'antenne en cas d'orage.
  Vous pourriez receiveoir une decharge electrique.
  Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées, et, dans des cas extrêmes, un incendie peut se produit.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez receiveoir une décharge électrique.

Si l'une des situations enoncées ci-dessous se produit, débranche immédiatement le produit et communiquez avec le service à la clientèle de votre région.

-Si le produit a ete endommagé.
-Si de I'eau ou une autre substance s'infiltrre dans le produit (dans l'adaptateur c.a., le cordon d'alimentation ou le téléviseur).
-Si une oedur de fumée ou une oedur étrange se dégage du téléviseur.
-En cas d'orage ou de périodes d'inutilisation prolongées. Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été étant au moyen de la télécommande ou du bouton.

• N'utilise pas d'appareils électriques à haute tension à proximé du téléviseur (p. ex. tue-mouches électrique). Cela pourrait entrainer un mauvais fonctionnement de l'appareil.
• Ne tentez en peu cas de réaliser des modifications sur cet apparéil sans avoir obtenu l'autorisation écrite de LG Electronics. Cela pourrait entrainer des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communiquez avec le service à la clientèle de votre région. Une modification non autorisée pourrait entrainer la revocation de l'autorisation d'utilisation de cet apparéil.
• N'utilisez que des pieces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entrainer des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'alteration du produit.
• Ne démonze jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipulez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper contre d'autres objets. Un impact pourrait l'endommager.
• Pour réduire les risques d'incendie ou de décharge électrique, ne touche pas le téléviseur si vous ave les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, sechez ou époussetez la fiche soignement.

- Piles

-Rangez les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.

-Ne court-circuitez pas les piles, ne les demontez pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas etre exposées à une chaleur excessive.

-Mise en garde : Il existe un risque d'incendie ou d'explosion si les piles sont remplacées par un type de pile incompatible.

Déplacement

-Lorsque vous déplacez le téléviseur, assurez-vous qu'il est
étéint et débranché et que tous les cables ont ete retires. La presence d'au moins deux personnes peut etre requise pour déplacer un téléviseur de grande taille.N'exercez
aucune pression sur le panneau avant du téléviseur.
Cela pourrait endommager le produit ou entrainer des risques d'incendie ou de blessures.

• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.

• Évitez de heures l'objet et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec l'écran.

• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu ( comme un ongle, un crayon ou un stylo) et évitez d'égratigner l'écran. Cela pourrait l'endommager.

Nettoyage

-Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil à l'aide d'un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entrainer des risques de décharge électrique ou endommager le produit.

2 Préparation

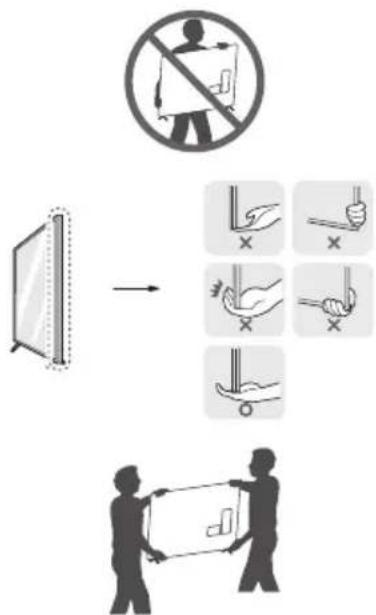

Soulèvement et déplacement du téléviseur

Lorsque you desirez deplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour eviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécurité sans égard au type ni à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boite ou le matériel d'emballage d'origine.

• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les cables.

• Lorsque vous manipuez le téléviseur, veillez à ce que l'écran ne soit pas orienté vers vous pour éviter de l'endommager.
  Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille du haut-parleur.

• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.
• Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu'il est illustré ci-contre.
• Lorsque vous transportez le télévisuer, évitez de l'exposer à des chocs ou à des vibrations excessives.
  Lorsque you transportez le televiseur, maintenez-le a la verticale; ne le tournez jamais sur le cote et ne le penchez ni a gauche ni a droite.
• Lors de la manipulation du télévisuer, veillez à ne pas endommager les boutons en saillie.

• Evitez de toucher l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Pour fixer le socle au téléviseur, place l'écran face contre une table ou une surface plane matelassée afin de le protégger contre les rayures.

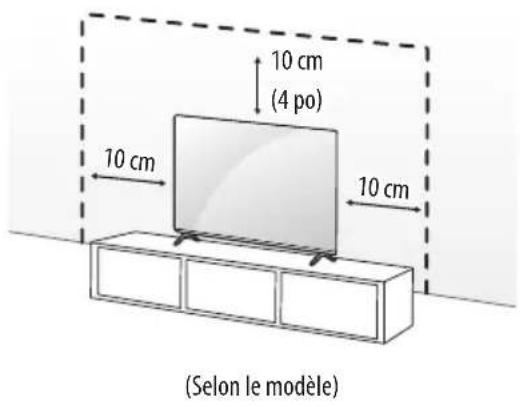

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table.

Laissez un espace d'au moins 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération adequate.

2 Branchez le cordon d'alimentation à une prise murale.

Lors de I'assemblage du produit, n'appliquez pas de substances etrangeres (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommaqer le produit.)
- Si vous installez le téléviseur sur un socle, vous doivent prendre les mesures nécessaires pour évider qu'il ne se renverse. Autrement, le produit pourrait tomber et causer des blessures.
- Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas de composants non approuviés.
- Tout dommage ou toute blessure résultat de l'utilisation d'un composant non apprové n'est pas couvert par la garantie.
Assurez-vous que les vis sont visées complètement. (Autrement, le téléviseur peut basculer vers l'avant après avoir eté installé.)
- Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

Fixation du téléviseur au mur

1 Insérez et serrez les boulons à oeil ou les supports et les boulons à l'arrière du téléviseur.
Si des boulons sont insereés dans les emplacements des boulons à ceil, retirez-les d'abord.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à ceil sur les emplacements correspondants de la fixation murale.
3 Fixez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'installer la corde de façon à ce qu'elle soit parallele à la surface horizontale.

• Utilisez une plateforme ou un meuble suffisamment solide et large pour soutenir le téléviseur de manière sécurité.
• Les supports, les boulons et les cordes sont offerts en option. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

(Selon le modele)

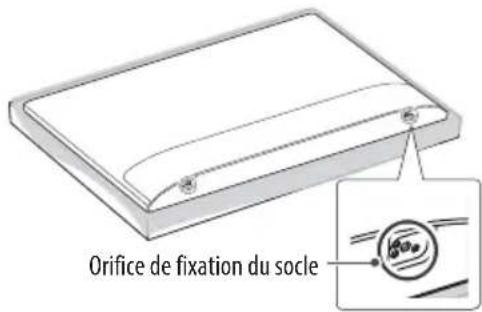

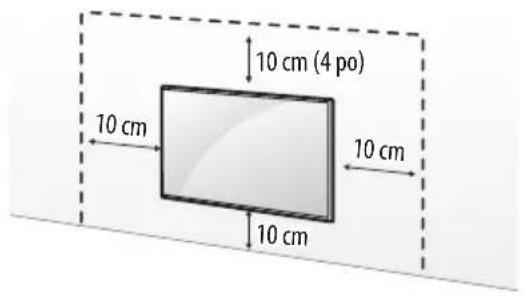

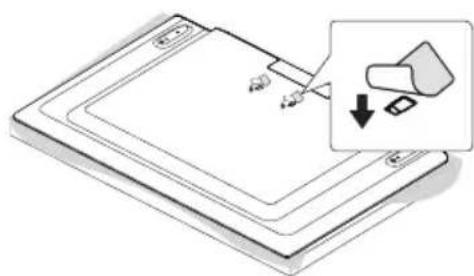

Installation sur un mur

Un support de fixation murale offert en option peut être utilisé pour installerer votre téléviseur LG. Consultez votre détaillant local afin de couver un support de fixation murale qui correspond aux normes VESA de votre méthode de téléviseur. Fixez soignement le support de fixation murale au dos de votre téléviseur. Installes-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le téléviseur sur des matériaux de construction autres que ceux indiqués dans cette section, veuillez faire appel à du personnel qualifié pour installer le support de fixation murale. Des directives détaillées seront comprises avec le support de fixation murale. Nous vous recommendons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile à ajuster, et les cables s'y branchent ainsiment. Si vous n'utilise pas un support de fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon sécurité et offrant suffisamment d'espace pour la connexion de péripériques externes. Si vous utilisez un support de fixation non régliable, installez-le sur le mur. Branchez d'abord les cables sur le téléviseur, puis placez le téléviseur sur le support.

(Selon le modele)

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la procEDURE inverse de son installation.
  Pour de plus amples renseignements sur les vis et les supports de fixation murale, reportez-vous à la section Achats séparés.
• Si vous avez l'intention d'installer le produit sur un mur, fixez l-interface de fixation VESA (pièces en option) à l'arrête du produit. Si vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.
  Lrs de l installation du televiseur au mur, assurez-vous de ne pas le suspendre a I'aide du cable de signal ou du cordon d'alimentation se trouvant a I'arriere du televiseur.
• N'installé pas le téléviseur sur un mur où il pourrait être exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.

Lors de I'ssation du sourt mural, il est recommande de couvir les orifices de fixation du socle avec du ruban adhesif pour eviter l'intrusion de poussiere ou d'insectes. (Selon le modele)

(Selon le modele)

(Selon le modele)

Assurez-vous d'utiliser des vis et un support de fixation murale conformes à la norme VESA. Les dimensions standards des trousse des fixation murale sont indiquées dans le tableau suivant.

Modèle	65QNED90*65QNED95*65QNED99*	Modèle	75QNED90*75QNED95*75QNED99*	86QNED90*86QNED99*
Distance des vis (A) (mm) 400		Distance des vis (A x B) (mm)	1 281 x 125 1 586 x 125
Vis standard M6 Vis standard	M8 M8
Nombre de vis 2 Nombre de vis 4 4
Support de fixation murale	WB21LMC	Support de fixation murale	WB21LGB WB21LGB

Modèle	65/75QNED90* 65/75QNED95* 65/75QNED99*	86QNED90* 86QNED99*
VESA (A x B) (mm) 400 x 400 600 x 400
Vis standard M6 M8
Nombre de vis 4 4
Support de fixation murale	LSW440B	LSW640B

Antenne/Cable

Pour regarder la télévision, raccordez le télévisur à une antenné, au cable ou à un décodeur de cablingdistribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels, et l'utilisation d'un cable RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du cable RF.

Fil de cuivre

• Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les appareils, puis branchez le cordon d'alimentation dans la prise d'alimentation.

• Utilisez un dispositif d'auiguillage de signaux pour utiliser deux téléviseurs ou plus.

• Codec audio TVN pris en charge : MPEG, Dolby Digital

• Ce téléviseur ne peut pas receiveoir de contenu diffuse en ULTRA-HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas ete confirmees.

3 Demarrage du téléviseur

Mise sous tension du téléviseur

Yououpouze simplyutiliserles fonctions du téléviseur a l'aide du bouton.

Utilisation du bouton

Mise sous tension (Appuyez)
Mise hors tension1(Maintenez	1) Toutes les applications actives seront fermées.
Enforcé)	2) Vous pouvez acceder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé.
Commande du menu (Appuyez2)
Sélection du menu (Maintenez Enforcé3)	3) Vous pouvez utiliser cette fonction lorsque vous accédez à la commande du menu.

Réglagedu menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton . Vous pouvez regler les éléments du menu à l'aide des boutons.

● Met l'appareil hors tension. Change la source d'entrée.

+ Rôle le volume. Parcourt les chaînes enregistrées.

Remarques

• L'affichage à l'écran de votre téléviseur peut différer légarement des illustrations du présence manuel.
• Les menus et les options offerts peuvent différer en fonction des entrées ou du contrôle de produit que vous utilisez.
• De nouvelles fonctionnalités pouraient être ajoutées ultérieurement à ce téléviseur.
  L'appareil doit etre branchepresd'une prise electrique facilement accessible.Certains appareils ne doivent pas etre allumes ou eteints au moyen d'un bouton, mais en eteignant l'appareil et en debranchant le cordon d'alimentation.

Lorsque le message [La pile de la télécommande Magic est faible. Veuillez la changer.] s'affiche, remplacez les piles.

Pour installer les piles, ouvre le couverde de leur compartment et inserez les piles (AA de 1,5 V) en faisant correspondre leurs bornes à celles du compartment, puis remettez le couverde en place.

Pour retirer les piles, suivez le processus ci-dessus dans l'ordre inverse.

• Ne combinze pas des piles neuves avec des piles usagedes. Les piles pourraient surchauffer, et du liquide pourrait s'en ecouler.
  Le non-respect des polarités de la pile pourrait cause une explosion ou uneuite et entrainer un incendie, des blessures ou un risque de pollution pour l'environnement.
• Ce dispositif fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent à eliminer adequatelyment ces piles. Veuillez communier avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usages.
• Les piles internes ou externes du produit ne doivent pas etre exposées à une chaleur excessive, comme celle causée par la lumière directe du soleil, le feu ou toute source de chaleursemblable.

Enregistrement de la télécommande Magic

Enregistrement de la télécommande Magic

Avant de pouvoir utiliser la télécommande Magic, vous doivent l'associer au téléviseur.

1 Insérez des piles dans la télécommande Magic et allumez le téléviseur.
2 Pointez la télécommande Magic versVote tetevisuer et appuyez sur Molette (OK) sur la telecommande.
* Si le téléviseur n'arrive pas à enregistrer la télécommande Magic, éteignez-le et rallumez-le, puis réessayez.

Annulation de l'enregistrement de la télécommande Magic

Appuyez simultanément sur les boutons (Précedent) et (Accueil) pendant cinq secondes pour annuler l'association entre votre télévisuer et la télécommande Magic.

• Maintenez enfoncés les boutons (Accueil) et (Réglages rapides) pendant au moins cinq secondes pour déconnecter et réenregistrer simultanément la télécommande Magic.

• Il est conseilé de placer le point d'accès à plus de 0,2 m (0,65 pi) du téléviseur. Si le point d'accès est installé à moins de 0,2 m (0,65 pi) du téléviseur, la télécommande Magic pourrait ne pas fonctionner correctement en raison d'interférences de fréquences.

Connexion d'appareils intelligents à l'aide du balisage de communication en champ proche (NFC)

Utilisation de la fonctionnalité NFC

La technologie NFC utilise la communication en champ proche, ce qui vous permet d'envoyer et de receivevoir facilement des renseignements sans paramétres distincts. En plaçant un apparéil intelligent à proximé d'une télécommande compatible avec la technologie NFC, vous pouvez installer l'application LG ThinQ et connecter l' apparéil au téléviseur.

1 Activez la fonctionnalité NFC dans les paramètres de l'appareil. Pour utiliser la fonctionnalité NFC avec les appareils Android, configurez l'options NFC de façon à autoriser la « lecture/éditure de balises » dans les paramètres de l'appareil intelligent. Les paramètres NFC peuvent varier selon l'appareil.
2 Placez l'appareil intelligent a proximite de I'indication (NFC) sur la telecommande. La distance requise pour le balisage NFC est d'environ 1 cm (0,39 po).
3 Suívez les instructions pour installer l'application LG ThinQ sur votre apparéil intelligent.
4 Le rebalisage de l'appareil intelligent vous permet d'acceder facilement à diverses fonctionnalités du téléviseur connecté par l'intermédiaire de l'application LG ThinQ.

Remarques

• Cette fonctionnalité est disponible uniquement pour les apparciels compatibles avec la technologie NFC.
• Cette fonctionnalité est disponible uniquement si la télécommande présente un logo NFC.

4 Utilisation de la télékommande

Utilisation de la télécommande Magic

(Selon le modele)

Les descriptions qui figurent dans le present manuel font reference aux boutons qui se trouvent sur la télécommande. Veuillez dire le present manuel attentivement et utiliser le téléviseur correctement.

Cette télécommande fonctionne au moyen de la lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

Marche/Arret Allume ou eteint le televiseur.

—(TIRE) Insere un—entre des chiffres, comme 2-1 et 2-2.

List Affiche la liste de chaînes enregistrées.

GUIDE

Permet d'acceder à la section [Guide].

Permet d'acceder à la fonction [Modifier l'accès rapide].

• [Modifier l'accès rapide] est une fonctionnalité qui vous permet d'acceder directement à une application ou à la télévision en direct en maintainant enforcés les boutons numériques.

Boutons de volume Règle le volume.

Accueil Permet d'acceder au menu d'accueil.

Accueil Permet de lancer les dernières applications utilisées.

Molette (OK) Appuyez sur le centre de la molette pour selectionner un menu. Vous pouvez changer de chaîne à l'aide de la molette

Molette (OK) Permet d'acceder à la section [Explorateur Magic]. Vous pouvez lancer la fonctionnalité [Explorateur Magic] lorsque le pointeur devient violet. Si vous regardez une chaine, maintenez enforcé ce bouton à la hauteur du pointeur sur la video. Lorsque vous utilisez [Guide TV], [Paramétres], [Alerte sportive] ou [Galerie d'art], maintenez enforcé ce bouton à la hauteur du texte.

Haut/Bas/Gauche/Droite Appuyez sur les boutons de navigation haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les boutons alors que le pointeur est utilisé, celui-ci disparaitra de l'écran, et la télécommande Magic fonctionnera comme une télécommande normale. Pour afficher de nouveau le pointeur à l'écran, secouez la télécommande Magic de gauche à droite.

Précedent Revient à l'écran précédent.

Précedent Efface ce qui est affché à l'écran et rétablit le dernier affichage d'entrees.

Boutons numériques Permettent de saisir des chiffres.

Permet d'acceder à la section [Aide rapide].

Plus d'actions Permet d'afficher d'autres fonctions de la télécommande.

AD/SAP

La fonctionnalité SAP (seconde piste audio) peut également être activée en appuyant sur le bouton

Boutons des chaînes Parcourt les chaînes enregistrées.

Sourdine Désactive tous lessons.

Sourdine Permet d'acceder au menu [Accessibilité].

Reconnaisance vocale Une connexion reseau est requise pour utiliser la fonction de reconnaissance vocale.

Recherche du contentu recommandé. (Cerains services recommandés peuvent ne pas etre disponibles dans certains pays.)

Reconnaissance vocale Parlez en
maintenant le bouton enforcé afin d'utiliser
la fonctionnalite de reconnaissance vocale.

Entree Change la source d'entree.

Entree Permet d'acceder au [Tableau de bord de la residence].

Réglages rapides Permet d'acceder aux réglages rapides.

Réglages rapides Permet d'afficher le menu [Tous les paramètres].

Permettent d'acceder à des fonctions spéciales dans certains menus.

Boutons des services de diffusion en continu Permettent de se connecter au service de diffusion en continu de videos.

(Certains boutons et services peuvent ne pas etre offerts selon le modele ou la region.)

5 Connexions

Voupez connecter differents peripheriques externes sur le televiseur. Pour plus de renseignements sur la connectivite des peripheriques externes, consultez le manuel fourni avec chaque appariel.

HDMI	· Lors de la connexion du cable HDMI, le téléviseur et les péripériques externes doivent être éteints et débranchés. HDMI IN eARC/ARC · Formats audio HDMI pris en charge (selon le modele): True HD (48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)
Remarques	· Si l'apparil branché au port d'entrée prend également en charge le mode HDMI Deep Color, l'image pourrait être plus claire. Par contre, si l'apparil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactiver le paramètre [HDMI Deep Color] du téléviseur. - Cette fonction n'est offerte que sur certains modèles qui prennen en charge le mode HDMI Deep Color. · → → [Général] → [Péripériques] → [Paramètres HDMI] → [HDMI Deep Color] (Uniquement pour le modele QNED90*) - Marche: Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0), <Port de 3,4 A seulement> 4K à 100/120 Hz (4:4:4, 4:2:2 et 4:2:0) - Arrêt: Prise en charge du format 4K à 50/60 Hz (4:2:0) (Sauf pour le modele QNED90*) - Format 8K: Prise en charge du format 8K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0) - Format 4K: Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2, 4:2:0) et à 100/120 Hz (4:4:4, 4:2:2, 4:2:0) - Arrêt: Prise en charge du format 4K à 50/60 Hz (4:2:0) · Utilissez un cable reliéficié portant le logo HDMI. Si vous n'utilise pas un cable HDMI reliéficié, l'écran peut ne pas s'afficher, ou un problème de connexion peut se produit. · Types de cables HDMI recommendés (3 m (9,84 pi) ou moins): -Câble HDM®/TM ultra-haute vitesse
Remarques	· Pour que la connexion soit optimale, les connecteurs des cables HDMI et des dispositifs USB devraient avoir un rebord de moins de 10 mm (0,39 po) d'épaissur et de moins de 18 mm (0,7 po) de largeur, et le cable devant avoir un diamètre de moins de 8 mm (0,31 po). (Selon le modele) · Si le cable ou la clé USB n'entre pas dans le port USB du téléviseur, servez-vous d'un cable de rallonge compatible avec USB 2.0 C B A B * A ≦ 10 mm (0,39 po) * B ≦ 18 mm (0,7 po) * C ≦ 8 mm (0,31 po)
Émetteur infrarouge	Commandez le décodeur (cable/satellite/IP/service par contournement), le lecteur Blu-ray/DVD, la barre de son, les consoles de jeu, etc., en utilisant l'émetteur infrarouge (Selon le pays) (Selon le modele).
Remarques	• Connectez le cable de l'émetteur infrarouge au port de l'émetteur infrarouge situé sur le téléviseur. • Placez chaque extrémite (une ou deux) de l'émetteur infrarouge devant le périhérique externe, comme il est illustré ci-dessous. • Utilisez les paramètres de commande universelle pour commander l'appareil. Accédez à → [Général] → [Périhériques] → [Appareils externes] → [Paramètres de commande universelle]. • Fixez l'émetteur infrarouge à l'aide du ruban 3M fourni.
Périhériques externes	Les périhériques externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, condes de jeu et autres périhériques externes. Pour plus de renseignements sur la connectivité des périhériques externes, consultez le manuel fourni avec chaque appareil.
Remarques	• Si vous enregistrez une émission télévisée à l'aide d'un enregistrure Blu-ray/DVD ou d'un magnétoscope, assurez-vous de brancher le cable de signal d'entrée au téléviseur par l'intérmédiaire de l'enregistre ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, consultez le manuel fourni avec l'appareil en question. • La connexion au périhérique externe peut différer légèrement des illustrations représentées dans le manuel. • Connectez les périhériques externes au téléviseur indépendamment de l'ordre des ports du téléviseur. • Si vous branchez une console de jeu sur le téléviseur, utilisez le cable fourni avec la console. • Pour connaître le mode d'emploi d'un périhérique externe, consultez le guide d'utilisation associé à l'appareil en question. • En mode ordinateur, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la luminosité. S'il y a du bruit, changez la résolution de la sortie ordinateur ou la fréquence de rafaîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon cette carte graphique, il est possible que certains régles de résolution ne permettent pas le positionnement correct de l'image sur l'écran. • Certains concentrateurs USB pourrait ne pas fonctionner. Si un dispositif USB connecté à l'aide d'un concentrateur USB n'est pas détecté, connectez-le directement au port USB du téléviseur. • Lorsque vous connectez l'appareil à un réseau local filaire, il est recommendé d'utiliser un cable CAT 7. • Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

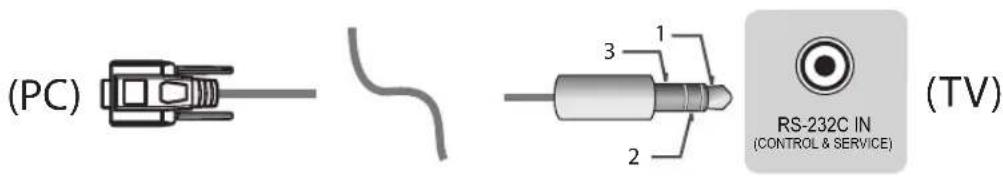

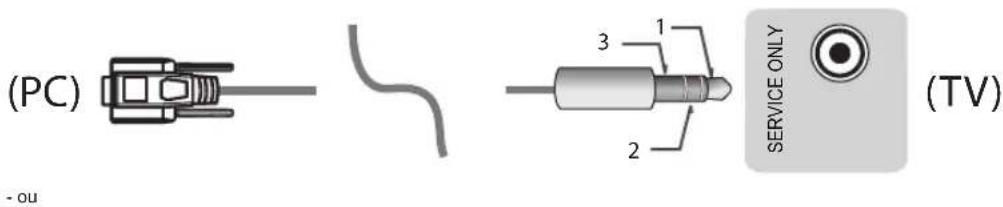

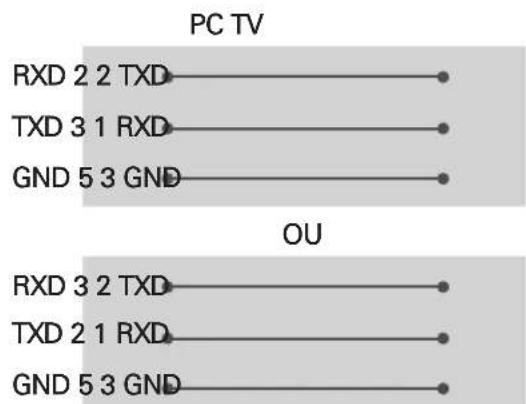

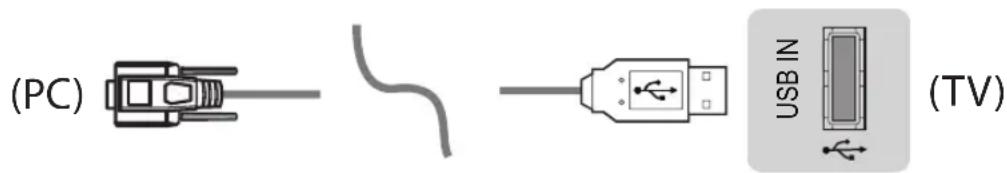

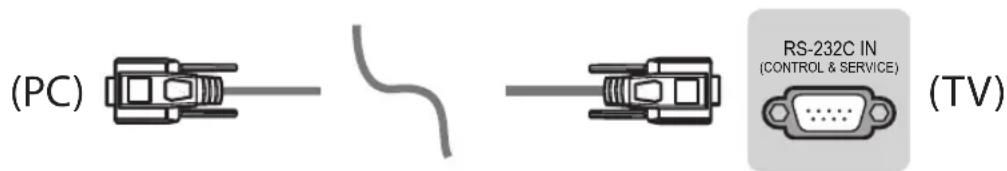

Configuration de la télécommande RS-232C	Pour oblirir les instructions de configuration de la télécommande externe RS-232C, rendez-vous au www/lg.com. Téléchargez et lisez le manuel. (Selon le modele)
!	• Ne laissez pas le produit tomber ou BASCUER lorsque vous connectez des périhériques externes. Sinon, cela peut entrainer des blessures ou endommager le produit. • Lorsque vous connectez des périhériques externes comme des consoles de jeu video, assurez-vous que les cables de connexion sont suffisamment longs. Autrement, le produit pourrait tomber, ce qui pourrait entrainer des blessures ou endommager le produit.

6Dépannage

La télécommande ne fonctionne pas.	· Assurez-vous que rien n'a été placé sur le récepteur (p. ex. du ruban adhésif). · Vérifie qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande. · Remplace les piles par des piles neuves.
Le téléviseur ne produit pas d'images ni de son.	· Vérifie que le téléviseur est allumé. · Vérifie que le cordon d'alimentation est branché dans une prise murale. · Vérifie que la prise murale fonctionne en y branchant d'autres apparils.
Le téléviseur s'éteint brusquement.	· Vérifie les régles de l'alimentation. Il y a peut-être eu une panne de courant. · Vérifie l'activation de la fonctionnalité d'arrêt automatique dans le menu des régles. · En l'absence de signal, le téléviseur s'éteint automatiquement au bout de 15 minutes d'inactivité.
Affichage anormal	· Si le téléviseur est froid au toucher, il peut produit un léger scintillage lors de la mise sous tension. Cela est normal; le téléviseur n'est pas défectueux. De minuscules définçés de points peuvent être visibles à l'écran, apparaissant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produits aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou demettre vos doigs sur celui-ci pendant une longue période. Cela pourrait produit un effet de distorsion à l'écran. · Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels déactivés ne nuisant pas à la performance ni à la fiabilité du téléviseur. · L'affichage d'une image fixependant une longue période peut entraîner l'incrustation de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.
Sons produits	· Craquement Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits où une déformation thermique est requise. · Bourdonnement du circuit ou du panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un apparil. Il varie selon l' apparil. Ce son ne nuit aucumement à la performance ni à la fiabilité de l' apparil.

• Lorsque vous nettoyez le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétrer entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modele)

Assurez-vous d'éponger l'excess d'eau ou de produit de nettoyage du linge.
- Ne vaporizez pas d'eau ni de produit nettoyant directement sur l'écran du téléviseur.
Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour nettoyer l'écran.

7 Caractéristiques techniques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du télévisuer, etc.).

• Pour obtenir des renseignements sur l'alimentation et la consommation d'énergie, consultez l'étiquette apposée sur le produit.
• La consommation electrique typique est mesure conformément à la norme CEI 62087 ou aux reglementations energétiques de chaque pays.
• Sur certains modèles, l'étiquette se trouve à l'intérieur du couvercle du terminal de connexion du péripérisque externe.
• En fonction du modele ou du pays, la consommation électrique typique peut ne pas etre indiquee sur I'etiquette.

(Selon le pays)

Caracteristiques de diffusion
Système télévisuel ATSC / NTSC-M, 64 et 256 MAQ
Programmation (bande)	VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135
Impédance de l'antenne externe 75 Ω

• Certaines normes de decodage/d'entree 8K peuvent ne pas etre prises en charge. Un appareil supplémentaire peut etre necessaire pour prender en charge certaines normes 8K. Les images haute qualite et optimises au format 8K variant en fonction du contenu source. (Selon le modele)

(Uniquement pour le modele QNED99*)

Caracteristiques du module sans fil (LGSBWAX12)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac/ax)

Gamine de fréquences Puisance de sortie (maximale)

2 400 à 2 483,5 MHz 17 dBm

5 150 à 5 725 MHz 15 dBm

5 725 à 5 850 MHz 15 dBm

Bluetooth

Gamine de fréquences Puisance de sortie (maximale)

2 400 à 2 483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAX12 / IC : 2703H-LGSBWAX12

Caracteristiques du module sans fil (LGSBWAC95)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamage de fréquences Puissance de sortie (maximale)

2 400 à 2 483,5 MHz 18,5 dBm

5 150 à 5 725 MHz 18 dBm

5 725 à 5 850 MHz 18 dBm

Bluetooth

Gamage de fréquences Puissance de sortie (maximale)

2 400 à 2 483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC: BEJLGSBWAC95 / IC: 2703H-LGSBWAC95

Conditions d'utilisation

Température de fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)

Humidité de fonctionnement Moins de 80 %

Température d'entreposage De -20 °C à 60 °C (de -4 °F à 140 °F)

Humidité d'entreposage Moins de 85 %

Informations sur les logiciels libres

Pour oblir le code source conformement aux dispositions de la licence publique generale, de la licence publique generale limitee, de la licence publique Mozilla et de toute autre licence regissant les logiciels a code source libre contenus dans cet appariel, visitez le site https://opensource.lge.com.

En plus du code source, toutes les dispositions de licence, les exonerations de garantie et les avis de droits d'auteurs peuvent aussi etre tellecharges. LG Electronics mettra egalament a toute disposition le code source libre sur CD-ROM pour un prix couvrant le cout de la distribution (cout du support de I'expedition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pendant une pereode de trois ans a compter de la date de la derniere distribution de ce produit. Cette ofre est valide pour quiconque possede cette information.

Licences

HIGH-DEFINITION MULTIMEDIA INTERFACE

QUICKSET

(Uniquement pour les modèles prénant en charge la télécommande Magic)

8Réglementation

RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION DE LA FCC

(Pour les États-Unis)

Cet équipement a ete teste et juge conforme aux limites relatives aux appeareils numériques de categorie B imposees par le paragraphe 15 de la reglementation de la FCC. Ces limites sont etablies afin d'offrir une protection raisonnable contre les interferences nuisibles dans une residence. Cetieurment generne, utilise et peut diffuser de I'energie de radiofrquences et, s'il n'est pas installe et utilise conformement aux instructions, il peut causer des interfrences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interferences dans une residence particuliere. Si cetieurment cause des interfrences nuisibles à la reception radio ou télévision (pour s'en assurer, il suffit d'teindre et de rallumer l'appareil), l'utiliseur est invite a essayer de corriger les interfrences a l'aide de l'une ou de plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception;

Augmenter la distance entre l'equipement et le recepteur;

Brancher l'equipement sur un circuit electrique distinct de celui qui alimente le recepteur;

Demandier laide du distributeur ou d'un technicien qualifie enentretien et en reparation de materiel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la reglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer de brouillage préjudiciable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant causeur un fonctionnement indésirable. Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

(Pour les États-Unis)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cet apparéil ne peut pas être colocalisé avec tout autre émetteur.

Enoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet appeareil est conforme aux limits d'exposition aux rayonnements de la FCC pour un environnement non controled. Cet émetteur ne doit pas etre colocalise ni utilisé conjoitement avec tout autre emeteur ou antennne. Cet appeareil devrait etre installe et utilisé de façon a garder une distance minimale de 20 cm (7,8 po) entre le recupereateur et l'utiliser. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux criteres en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Lemetreur/recepteur exempt de licence contenu dans le present appareil est conforme aux CNR d'Innovation, Sciences et

Devlopment economique Canada applicables aux appereils radio exempts de licence. L'exploitation est autorisee au deux conditions suivantes :

(1) L'appareil ne doit pas produit de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même sile brouillage est susceptible d'en compromètre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non controlé. Cet apparéil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSEES PAR DES MODIFICATIONS NON AUTORISEES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉA À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du CNR-247

(Pour le Canada)

(Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz)

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudicable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e.
(3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.e. spécifiée, selon le cas;
(4) (Pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p.i.e. de plus de 200 mW), les types d'antennes (s'il y en a plusieurs), les numérodes de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.e. applicable au masque d'élevation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairément indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5250 à 5350 MHz et de 5650 à 5850 MHz et que ces radars peuvent cause des interférences avec les apparèils LE-LAN et/ou les endommager.

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de reseaux cables sur l'article 820-40 du Code national de I'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels reseaux et, en particulier, il précise que le cable doit être relié à l'installation de mise à la terre du bathtub, et ce, aussi pres que possible de son point d'entrée.

AVERTISSEMENTS! (DANGER LIÉ À LA STABILITÉ)

Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prénant des précautions simples comme :

TOUJOURS utilise des meubles de rangement, des supports ou des méthodes de montage recommendés par le fabricant du téléviseur.
- TOUJOURS utiliser des meubles qui peuvent supporter le télévisuer en toute sécurité.
- TOUJOURS s'assurer que le téléviseur ne dépasse pas le bord du meuble qui le soutient.
TOUJOURS sensibiliser les enfants aux dangers que represente le fait de grimper sur un meuble pour atteindre les commandes du téléviseur.
- TOUJOURS acheminer les cordons et les cables reliés au téléviseur de façon à ce qu'on ne puisse pas trébucher dessus, tirer dessus ou les saisir.
- Ne JAMAIS placer un téléviseur dans un endroit instable.
- Ne JAMAIS placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancreer le meuble et le téléviseur à un support ajustat.
- Ne JAMAIS placer le téléviseur sur un tissu ou tout autre materiaiu insere entre le téléviseur et le meuble qui le soutient.
- Ne JAMAIS placer d'objets, tels que des jouets et des télécommandes, qui peuvent donner envie aux enfants de grimper sur le téléviseur ou sur le meuble sur lequel le téléviseur est placé.

Si le télévisueur actuel doit être déplace, ces mêmes précautions s'appliquent.

Symboles

~	Se rapporte au courant alternatif (c.a.). Se rapporte à la mise en voille.
---	Se rapporte au courant continu (c.c.). Se rapporte à la mise en marthe (alimentation).
□	Se rapporte à un apparéil de classe II. Se rapporte à une tension dangereuse.

LG

Life's Good

Déclaration de conformité du fournisseur

Appellation LG commerciale

Partie responsible LG Electronics USA, inc.

Les numéroes de modele et de série du produit sont situés à l'arrière et sur l'un de ses côtes. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

Modèle

Numéro de série

Service à la clientèle LG

Pour toute question ou tout commentaire, visitez le www.lg.com ou appelez :

1888542-2623 CANADA

1 800 243-0000 États-Unis, résidentiel

1 888 865-3026 États-Unis, commercial

Enregistrez votre produit en ligne!

www/lg.com

OWNER'S MANUAL

EXTERNAL CONTROL DEVICE SETUP

Veuillez lore ce manuel attentivement avant d'utiliser votre apparéil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES CLÉS

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 Listetouche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Volume + Touche R/C 60 PIP (AD)	Touche R/C
03 Volume - Touche R/C 61 Bleu Touche R/C
06	>(Touche de direction/Flèche droite)	Touche R/C 63	Jaune	Touche	R/C
07	<(Touche de direction/Flèche gauche)	Touche R/C 71	Vert	Touche	R/C
08 Mise sous tension	Touche R/C 72 Rouge			Touche R/C
09	MUTE (Sourdine)	Touche R/C	79	Ratio/Format de l'image	Touche R/C
0B Source	Touche R/C 91 AD	(description sonore)	Touche R/C
0E	SLEEP (Veille)	Touche R/C	9E	LIVE MENU (Menu en direct)	Touche R/C
0F	TV, TV/RAD	Touche R/C	7A	Guide d'utilisation	Touche R/C
10 - 19	*Touches numériétées 0 à 9	Touche R/C 7C	Smart/Home (Accueil)	Touche R/C
1A	Q.View/Flashback (Aperçu rapide/Retour en arrêté)	Touche R/C 7E	SIMPLINK	Touche	R/C
1E	FAV (châines préférences)	Touche R/C	8E	▶ (Avance rapide)	Touche R/C
20	Texte (Télétexte)	Touche R/C	8F	▶ (Retour arrêté)	Touche R/C
21	T. Opt (option Télétexte)	Touche R/C	AA	Info	Touche R/C
28	Retour	Touche R/C	AB	Guide des émissions	Touche R/C
30	Mode AV (audio/vidéo)	Touche R/C	B0	▶ (Lecture)	Touche R/C
39 Sous-titres	Touche R/C B1			■ (Arrêt/Liste de fichiers)	Touche R/C
40	Λ (Touche de direction/Flèche haut)	Touche R/C B5	RECENT	(Récent) Touche	R/C
41	V (Touche de direction/Flèche bas)	Touche R/C	BA	II (Figer l'image/Ralent/Pause)	Touche R/C
42	Mes applications	Touche R/C	BB	Soccer	Touche R/C
43 Menu/Paramètres	Touche R/C	BD		● (Enregistrer)	Touche R/C
44	OK/Enter (Entrée)	Touche R/C	DC	3D	Touche R/C
45	Q. Menu (Menu rapide)	Touche R/C	99	Configuration automatique	Touche R/C
4C Liège, -	Touche R/C 9F App	(Application/*	Touche R/C
4D IMAGE	Touche R/C 9B TV,	PC		Touches R/C
52 AUDIO	Touche R/C

*Le code clé 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB, qui utilise une chaîne majeure/minéure. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez l'adaptateur USB vers Série (RS-232C) ou la prise d'entrée RS-232C (série) sur un apparil de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennt pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB vers Série (RS-232C) avec cable USB

Type USB

• Les téléviseurs LG sont compatibles avec l'adaptateur à puce USB vers Série (RS-232C) (réf. fabricant : 0 x 0557, réf. produit : 0 x 2008), qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez vous le procurer auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C (Série) avec cable RS-232C (Serie)

Type DE9 (D-Sub 9 broches)
- Vous doivent vous procuringle cable RS-232C (type DE9, D-Sub a 9 broches, femelle-femelle) vers RS-232C (Serie)afin d'etablr la connexion entre le l'ordinateur et le téléviseur, comme il est indiquedans le manuel.

L'interface de connexion peut être différente de celle de votre téléviseur.

Type sortie casque

• Vous doivent disposer du cable de type sortie casque/RS-232 pour étabir la connexion entre votre ordinateur et le téléviseur, comme il est indiqué dans le manuel.

• Pour les autres modèles, branche sur le port USB.

• L'interface de connexion peut être différente de celle de votre téléviseur.

Ordinateur du client Configurations RS-232C

RS-232C (Port série)

Configurations à 3 broches (non standard)

D-Sub 9 Telefone

Identité télé

Pour definir le numero d'identité, consultez la section « Correspondance avec les données réelles » à la page 6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire defiler l'affichage jusqu'à (*Général → À propos de ce télévisuer ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numero d'identité en faisant defiler l'affichage vers la gauche ou la droite et seLECTIONnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT. (*Selon le modele)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)
  Longueur des données : 8 bits
• Parité : aucune

Bit d'arret : 1 bit
Code de communication : code ASCII
Utilisez un cable croisé (inverse).

Liste de referencia des commandes

(Selon le modele)

	COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)		COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Format de l'image	k c (page 7)			16. Température de couleur	x u 00 à 64
03. Sourdine d'écran	k d (page 7)			17. Méthode ISM (uniquement pour téléviseurs plasma)	j p (page 8)
04. Sourdine de volume	k e 00 à 01	18. Égalisateur j v (page 9)
05. Réglage du volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste	k g 00 à 64			20. Commandes de symponisation	m	a (page 9)
07. Luminosité	k h 00 à 64			21. Ajout/ suppression (saut) de chaine (émission)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	Codes clés
09. Teinte	k j 00 à 64			23. Contrôle du rétroéclairage, contrôle de la luminosité du panneau	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Sélection d'entrée (principale)	x b (page 11)
11. Sélection de l'affichage à l'écran	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (page 11)
12. Mode de verrouillage de la télécommande	k m	00 à 01		26. 3D étendue (modèles 3D uniquement)	x v (page 12)
13. Aigus	k	r	00 à 64	27. Configuration automatique	j	u	(page 12)
14. Graves	k s	00 à 64

*Remarque: Durant la lecture ou l'enregistrement de contenu multimédia, toutes les commandes, à l'exception des commandes. Mise sous tension (ka) et Touche (mc), sont désactivées et traitées en tant que NG. Grace au cable RS232C, le téléviseur peut communiquer la commande « ka », qu'il soit allumé ou étéint. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission/reception

Transmission

[Commande1][Commande2][][Identité télé][][Données][Cr]

[Commande 1]:Premiere commandedutéléviseur(j,k,moux)

[Commande 2]: Deuxieme commande du téléviseur

[Identité télé] : Vous peuventCHOISIR, à l'aide de cette fonction, le numero d'identité du moniteur dans le menu Options. La plage de réglage est de 1 à 99. Si vous scélectionnez « 0 », chaque apparéil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (de 1 à 99) dans le menu et sous forme hexadécimale (0 x 0 à 0 x 63) dans le protocole de transmission/reception.

[Données] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0 x 0D »

[ ] : Espace - code ASCII « 0 x 20 »

Accusé de réception OK

[Commande2][ ][Identité télé][ ][OK][Données][x]

• Le télévisuer transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'etat actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accusé de réception d'erreur

[Commande2][ ][Identité télé][ ][NG][Données][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (hexadécimales b décimales)

• Lorsque vous saississez les [données] en format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des chaînes (ma) utilise une valeur hexadécimale à deux octets ([données]) pour sélectionner le numéro de la chaîne.

00: Étape 0 32: Étape 50 (Identité télé 50) FE: Étape 254
01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

···

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

中

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

*Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

1. Mise sous tension (Commande : k a)

Pour *activer/desactiver l'appareil.

Transmission [k][a][Idenité télé][][Données][Cr]

Données 00 : Hors tension Données 01 : *Sous tension

Accuse de reception [a][ ][Identete tele][ ][OK/NG][Données][x]

Pour savoir si le téléviseur est allumé ou *étéint.

Transmission [k][a][l][Identité télé][l][FF][Cr]

Accusé de réception [a][][Identité télé][][OK][Données][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, les données d'accusé de réception représentent l'état de chaque fonction.

• Format de l'image (Commande: k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouze également régler le format de l'écran en utilisant l'options Format de l'imag dans Q.MENU ou dans le menu IMAGE.

Transmission [k][c][] [Identité télé][][Données][Cr]

Données 01 : Écran normal (4:3)

02:Format panoramaque (16:9)

04:Zoom

05:Zoom2

(Amérique latine, sauf la Colombie uniquement)

06: Selon émission/ Original

07:14:9

(Europe,Colombie,Moyen-Orient,Asie,a l'exception de la Coree du Sud et du Japon) 09: *Sur mesure

OB: Largeur integrale (Europe, Colombie, Moyen-Orient, Asie, a l'exception de la Coree du Sud et du Japon)

10 à 1F: Zoom cinema 1 à 16
0c: 21:9 (Selon le modele)

Accusé de réception [c][ ][Identité télé][[OK/NG][Données][x]

^ A I'aide de I'entree PC, you pouvez modifier le format de I'image de I'écran (16:9 ou 4:3).
Dans les modes TVN/HDMI/Composante (haute définition), l'option Sur mesure est disponible.
* Le mode Largeur intégrale peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode TVN et partiellement avec les modes ATV et AV.

1. Sourdine d'écran (Commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][Idenité télé][][Données][Cr]

Données 00 : Sourdine d'écran désactivée (image activée)
Sourdine video désactivée

01: Sourdine d'écran activée (image désactivée)
10:Sourdine video activée.

Accusé de réception [d][] [Identité télé][OK/NG[Données][x]

• Si seule la sourdine video est activée, le téléviseur montrera l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur ne montrera pas l'affichage à l'écran.

• Sourdine de volume (Commande : k e)

Pour activer/désactiver la sourdine de volume.
Vous pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][I][Identité télé][[Données][Cr]

Données 00 : Sourdine de volume activée (volume désactivé) 01 : Sourdine de volume désactivée (volume activé)

Accusé de réception [e][Idenité télé][OK/NG][Données][x]

1. Réglage du volume (Commande : k f)

Pour régler le volume.

Vou puez egalement regler le volume a l'aide des touches de volume de la telecommande.

Transmission [k][f][Idenité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [f][ ][Identité télé][ ]

[OK/NG][Données][x]

1. Contraste (Commande: kg)

Pour regler le contraste de I'ecran.

Vou puez egalement regler le contraste dans le menu IMAGE.

Transmission [k][g][I][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Idenité télé][OK/NG][Données][x]

1. Luminosite (Commande : k h)

Pour régler la luminosité de l'écran.

Vous pouvez également regler la luminosite dans le menu IMAGE.

Transmission [k][h][I][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [h][Idenité télé][OK/NG][Données][x]

1. Couleur (Commande : k i)

Pour ajuster la couleur de I'ecran.
Voussous pouvez également regler la couleur dans le menu IMAGE.

Transmission [k][i][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [i][ ][Identité télé][ ][OK/NG][[Données][x]

1. Teinte (Commande: kj)

Pour régler la teinte de l'écran.
Vous pouvez également régler la teinte dans le menu IMAGE.

Transmission [k][j][j][Identité télé][j][Données][Cr]

Données Rouge:00 à Vert:64

Accuse de reception [j][][Identite tele][OK/NG][Données][x]

1. Netteté (Commande : k k)

Pour régler la nettedé de l'écran.
Vous pouvez également régler la nettedé dans le menu IMAGE.

Transmission [k][k][Idenité télé][][Données][Cr]

Données min.: 00 à max.: 32

Accusé de réception [k][ ][Identité télé][ ][OK/NG][Données][x]

1. Sélection de l'affichage à l'écran (Commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission [k][l][Idenité télé][[Données][Cr]

Données 00 : Affichage désacté 01 : Affichage activé

Accuse de reception [I][[Identite tele][OK/NG][Données][x]

1. Mode de verrouillage de la télécommande (Commande: km)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][l][Identité télé][l][Données][Cr]

Données 00 : Verrouillage désacté 01 : Verrouillage activé

Accuse de réception [m][ ][Identité télé][ ][OK/NG][[Données][x]

• Si vous n'utilise pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

• Aigus (Commande: k r)

Pour régler les aigus.
Vous pouvez aussi régler les aigus dans le menu AUDIO.

Transmission [k][r][I][Identité télé][I][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [r][ ][Identité télé][ ][OK/NG][Données][x] * (Selon le modele)

1. Graves (Commande : k s)

Pour régler les graves.
Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][I][Identité télé][I][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [s][Identité télé][OK/NG][Données][x]

• (Selon le modele)

• Équilibre (Commande : k t)

Pour régler l'équilibre.
Vous pouvez également régler l'équilibre dans le menu AUDIO.

Transmission [k][t][Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [t][Idenstité télé][OK/NG][Données][x]

1. Température de couleur (Commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [u][Identite tel] [OK/NG][Données][x]

1. Méthode ISM (Commande : j p) (teléviseurs plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTIONS.

Transmission [j][p][I][Identité télé][I][Données][Cr]

Données min.: 02: Orbéur

08:Normal

20:Tracé couleur

Accusé de réception [p][Identité télé][OK/NG][Données][x]

18. Égalisateur (Commande : j v)

PourajusterlegealisateurdeIecran.

Transmission [j][v][Idenité télé][[Données][Cr]

7	6	5	Fréquence 4 3 2	1	0 Étape
0	0	0	1	° bande 0	0 0	0 0	0 (déclaral)
0	0	1	2	° bande	0 0	0 0	1 1 (déclaral)
0	1	0	3	° bande ...	... ...	... ...		..
0	1	1	4	° bande	1 0	0 1	1 19 (déclaral)
1	0	0	5	° bande	1 0	1 0	1 20 (déclaral)

Accusé de réception [v][ ][Identité télé][ ][OK/NG][[Données][x]

*Dépend du modele et peut être modifié si le mode du son est régle sur une valeur d'égalisateur ajustable.

19. Économie d'énergie (Commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [j][q][Idenité télé][J[Données][Cr]

Données

00:Arret

01: Minimum

02:Moyen

03:Maximum

04: Auto (pour les téléviseurs ACL ou à DEL)/ Capteurs intelligents (pour les téléviseurs plasma)

05: Écran désactivement

* (Selon le modele)

Accuse de reception [q][ ][Identete tete][ ][OK/NG][[Données][x]

20. Commandes de syntonisation (Commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modele et du signal.

• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Pour selectionner les chaînes en fonction des numéroes physiques suivants.

Transmission [m][a][ ][Identité télé][ ][Données 00][ ]
[Données 01][ ][Données 02][Cr]

* Antenne/câble analogue

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaine octet haut

Données 01 : Données de chaîne octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

• 00 : télévision par antennne (ATV)

• 80 : télévision par cable (CATV)

• Antenne/câble/satellite numérique

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaine hautes

Données 01 : Données de chaîne basses

• 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: télévision par antennne (TVN)
• 20: radio par antennae (Radio)
• 40 : télévision par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : télévision par cable (CADTV)
• a0: radio par cable (CA-Radio)

*Examples de commandes de syntonisation :

1. Syntonisez la chaîne analogue Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 10 = 00 a

Données 02 = Television analogue par antenné = 00

Résultat = ma 00 00 0a 00

1. Syntonisez la chaine numérique Antenne (DVB-T) 01. Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 = 00 01

Données 02 = Television numérique par antenné = 10

Résultat = ma 00 00 01 10

1. Syntonisez la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 000 = 03 E8

Données 02 = Television numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accuse de reception [a][ ][Identete tele][OK][Données 00][Données 01]

[Données 02][x][a][][Identité télé][][NG][[Données 00][x]

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numéroes physiques, majeurs ou mineurs suivants.

Transmission [m][a][][0][[Données00][][Données01]

[[:Données02][[:Données03][[:Données04][[:Données05][Cr]

Les chaînes numériques possèdent un numéro de châîne physique, majeur et mineur. Le numéro physique est le numéro de châîne numérique réel, le numéro majeur est le numéro auquel la châîne doit être assignée et le numéro mineur correspond à la châîne secondaire. Comme le symponiseur ATSC assigne automatiquement les chaînes au numéro majeur/mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Antenne/câble analogue

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

• Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur/mineur

Données 01 et 02 : xx (non utilise)

Données 03 et 04 : xx (non utilise)

Données 05 : Source d'entrée (analogue)

• 00 : télévision par antennne (ATV)

-01: télévision par cable (CATV)

• Antenne/câble numérique

Données 00 : xx (non utilise)

[Données 01][Données 02]: Numéro de chaine majeur

Données 01: Données de châne octet haut

Données 02: Données de chaine octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaine mineur

Données 03 : Données de châne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique)

• 02：Television par antenné (TVN) - Utilisez le numéro de chaine physique
• 06: Television par cable (CADTV) - Utilisez le numero de chaîne physique
• 22: Television par antenne (TVN) - N'utilise pas le numero de chaîne physique
• 26: Television par cable (CADTV) - N'utilise pas le numéro de chaîne physique
• 46: Television par cable (CADTV) - Utilisez le numero de chaîne physique/majeur uniquement (chaîne en une partie)
• 66：Television par cable (CADTV) - Utilisez le numero de chaîne majeur uniquement (chaîne en une partie)
• 0b : Television numérique par cable Plus - Utilisez le numéro de chaîne physique
• 2b: Television numérique par cable Plus - N'utilise pas le numéro de chaîne physique
• 4b: Television numérique par cable Plus - Utilisez le numero de chaine physique/majeur uniquement (chaine en une partie)
• 6b: Television numérique par cable Plus - Utilisez le numero de chaîne major unquement (chaîne en une partie)

Deux octets sont disponibles pour chaque numéro de chaine majeur et mineur, mais l'octet bas est généralement utilisé seul (octet haut = 0).

*Examples de commandes de syntonisation :

1. Syntonisez la chaîne analogue par cable (NTSC) 35. Identité télé = Tout = 00

Données 00 = Données de chaine 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Television analogue par cable = 01

1. Syntonise la chaîne numérique par antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Television numérique par antenné = 22

Accuse de reception [a][ ][Identete tele][ ][OK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus au Japon

Pour syntoniser les chaînes en fonction des numéroes physiques, maieurs ou mineurs suivants.

Transmission [m][a][[0][[Données00][[Données01]

[ ][Données02][ ][Données03][ ][Données04][ ][Données05][Cr]

• Antenne/satellite numérique

Données 00 : xx (non utilise)

[Données 01][Données 02]: Numéro de chaîne majeur

Données 01: Données de chaine octet haut

Données 02 : Données de chaine octet bas

-00 01 à 27 0F (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaîne mineur (non utilisé sur satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique/satellite pour le Japon)

-02：Television par antenné (TVN)
- 42: Television par antenné (TVN) - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)
- 62: Television par antenné (TVN) - Utilisez le numéro de châîne majeur uniquement (châîne en une partie)
-07:BS (satellite de radiodiffusion)
-08:CS1(satellite de communication 1)
- 09 : CS2 (satellite de communication 2)

• Examples de commandes de syntonisation :

1 Syntonisez la chaîne numérique par antenné (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 00 11

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Television numérique par antenné = 02

1. Syntonisez la chaîne 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilisé = 00 00

Données 05 = Television par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusede reception [a][][Idenitetele][OK][Données00][Données01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

1. Ajout/suppression (saut) de chaine (émission) (Commande : m b)

Pour sauter la chaine (emission) actuelle la prochaine fois.

Transmission [m][b][][Identité télé][][Données][Cr]

Accuse de reception [b][Idenlte tel] [OK/NG][Données][x]

• Définissez l'état de la chaîne enregistrée comme Suppr. (ATSC, ISDB)/Sautée (DVB) ou Ajoutée.

• Touche (Commande:m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][][Identité télé][][Données][Cr]

Données du code clé - page 2.

Accusé de réception [c][ ][Identité télé][OK/NG][Données][x]

1. Contrôle du rétroéclairage (Commande: m g)

Pour les téléviseurs ACL ou a DEL

Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [g][ ][Identete tete][ ][OK/NG][[Données][x]

Contrôle de la luminosité du panneau (Commande: mg)

• Téléviseurs plasma uniquement

Pour contrcler la luminosite du panneau.

Transmission [m][g][ ][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [g][Idenitete tel] [OK/NG][Données][x]

1. Sélection d'entrée (Commande : x b)
   (Entrée d'image principale)

Pour selectionner la source d'entrée pour l'imagine principale.

Transmission [x][b][Idenité télé][[Données][Cr]

Données

00:TVN 01:CADTV

02:TVN par satellite 10:ATV ISDB-BS (Japon)

03:ISDB-CS1 (Japon)

04 : ISDB-CS2 (Japon)

11:CATV

20:AVouAV121:AV2

40:Composante141:Composante2

60:RVB

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Accuse de reception [b][ ][Identete tete][OK/NG][Données][x]

• Cette fonction peut varier en fonction du modele et du signal.

• 3D (Commande : x t) (modèles 3D uniquement) (selon le modele)

Pour passer du mode 3D au mode Televiseur.

Transmission [x][t][Identité télé][Données 00][Données 01]
[ ][Données 02][ ][Données 03][Cr]

Structure des données (selon le modele)

[Données 00] 00:3D activée

01:3D désactivée

02:3Dà2D

03:2D à 3D

[Données 01] 00:Haut et bas

01:Cote a cote

02:Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05: Entrelacement de lignes

[Données 02] 00: Droite à gauche

01:Gauche a droite

[Données 03] Effet 3D (profondeur 3D) : min. : 00 - max.: 14

(*Transmission par code hexadecimal)

• Les fonctions [Données 02] et [Données 03] peuvent varier en fonction du modele et du signal.
• Si [Données 00] = 00 (3D activée), [Données 03] est ignoree.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignores.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignores.
• Si [Données 00] = 00 (3D activée) ou 03 (2D à 3D), [Données 03] fontienne lorsque le mode 3D (genre) est réglé sur manuel seulement.
• Toutes les options de 3D ([Données 01]) peuvent ne pas être disponibles selon le signal video ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	00
01	X X X
02	X X X
03	X O O

X: Non utilise

Accuse de reception [t][ ][Identite tele][ ][OK]
[Données00][Données01][Données02]
[Données03][x]
[t][Identite tele][ ][NG][Données00][x]

1. 3D étendue (Commande : x v) (modèles 3D uniquement) (selon le modele)

Pour modifier l'option 3D du téléviseur.

Transmission[x][v][][Identité télé][][Données 00][][Données 01][Cr]

[Données 00] option 3D

00: Correction de l'image 3D
01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel)
02 : Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoom son 3D
08:Vue d'imagenormale
09:Mode 3D (genre)

[Données 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Données 00].

1) Si [Données 00] = 00

00:Droite a gauche

01:Gauche a droite

2) Si [Données 00] = 01, 02

Données min.: 0 - max.: 14 (*transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modele).

*Cette option fonctionne lorsque l'option Mode 3D (genre) est réglée sur manuel seulement.

3) Si [Données 00] = 06, 07

00:Arr

01:Marche

4) Si [Données 00] = 08

00:Revenezà video3Dà partir d'une video2D convertie de 3D à 2D
01: Changez video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

*Si la condition de conversion n'est pas respectee, la commande sera traitee comme NG.

5) Si [Données 00] = 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

05:Automatique

Accusé de réception [v][ ][Identité télé][ ][OK]
[Données00][Données01][x][v][ ][Identité télé][ ]
[NG][Données00][x]

1. Configuration automatique (Commande:ju) (selon le modele)

Pour ajuster la position de l'image et minimiser le tremblement de l'image, le tout automatiquement. Cette option ne fonctionne qu'en mode RVB (PC).

Transmission [j][u][Idenité télé][[Données][Cr]

Données 01 : Pour définir la configuration automatique.

Accusé de réception [u][ ][Identité télé][ ] [OK/NG][Données][x]

LG

Life's Good
