Caractéristique	Détails
Modèle	QNAP TS-420
Type de produit	Serveur NAS
Capacité de stockage	Supporte jusqu'à 4 disques durs SATA III
Processeur	Processeur ARM Cortex-A9 dual-core
Mémoire RAM	512 Mo DDR3
Ports USB	2 x USB 3.0, 2 x USB 2.0
Connectivité réseau	2 x ports Ethernet Gigabit
Alimentation	Alimentation externe, 60W
Système d'exploitation	QTS (système d'exploitation QNAP)
Dimensions	220 x 160 x 230 mm
Peso	1.5 kg (sans disques durs)
Utilisation recommandée	Stockage de fichiers, sauvegarde, partage de médias
Maintenance	Remplacement des disques durs, mise à jour du firmware
Sécurité	Chiffrement AES 256 bits, accès par mot de passe
Garantie	2 ans

FOIRE AUX QUESTIONS - TS420 QNAP

Comment réinitialiser le QNAP TS420 aux paramètres d'usine ?

Pour réinitialiser le QNAP TS420, appuyez et maintenez le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote.

Comment accéder à l'interface de gestion du QNAP TS420 ?

Pour accéder à l'interface de gestion, ouvrez un navigateur web et entrez l'adresse IP de votre QNAP TS420. Par défaut, l'adresse est généralement 192.168.1.100.

Que faire si le QNAP TS420 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Essayez de brancher l'appareil sur une autre prise électrique.

Comment ajouter un disque dur au QNAP TS420 ?

Ouvrez le boîtier du QNAP TS420, insérez le disque dur dans l'un des emplacements disponibles et assurez-vous qu'il est correctement fixé. Ensuite, allumez le serveur et utilisez l'interface de gestion pour configurer le disque.

Comment mettre à jour le firmware du QNAP TS420 ?

Connectez-vous à l'interface de gestion, allez dans 'Système' puis 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Pourquoi mon QNAP TS420 ne détecte-t-il pas le disque dur ?

Assurez-vous que le disque dur est compatible avec le QNAP TS420. Vérifiez également que le disque est correctement installé et qu'il fonctionne correctement.

Comment configurer le partage de fichiers sur le QNAP TS420 ?

Accédez à l'interface de gestion, allez dans 'Contrôle d'accès' puis 'Dossiers partagés'. Créez un nouveau dossier et configurez les autorisations de partage selon vos besoins.

Comment sauvegarder mes données sur le QNAP TS420 ?

Utilisez l'application de sauvegarde intégrée comme Hybrid Backup Sync pour planifier et gérer vos sauvegardes vers un autre appareil ou le cloud.

Que faire si le QNAP TS420 fait du bruit ?

Vérifiez si les ventilateurs ou les disques durs fonctionnent correctement. Un bruit excessif peut indiquer un problème matériel. Assurez-vous que le serveur est placé sur une surface plane et stable.

Comment sécuriser mon QNAP TS420 ?

Pour sécuriser votre QNAP TS420, activez le pare-feu, changez le mot de passe par défaut, et configurez l'accès à distance avec SSL. Pensez également à activer les notifications de sécurité.

MODE D'EMPLOI TS420 QNAP

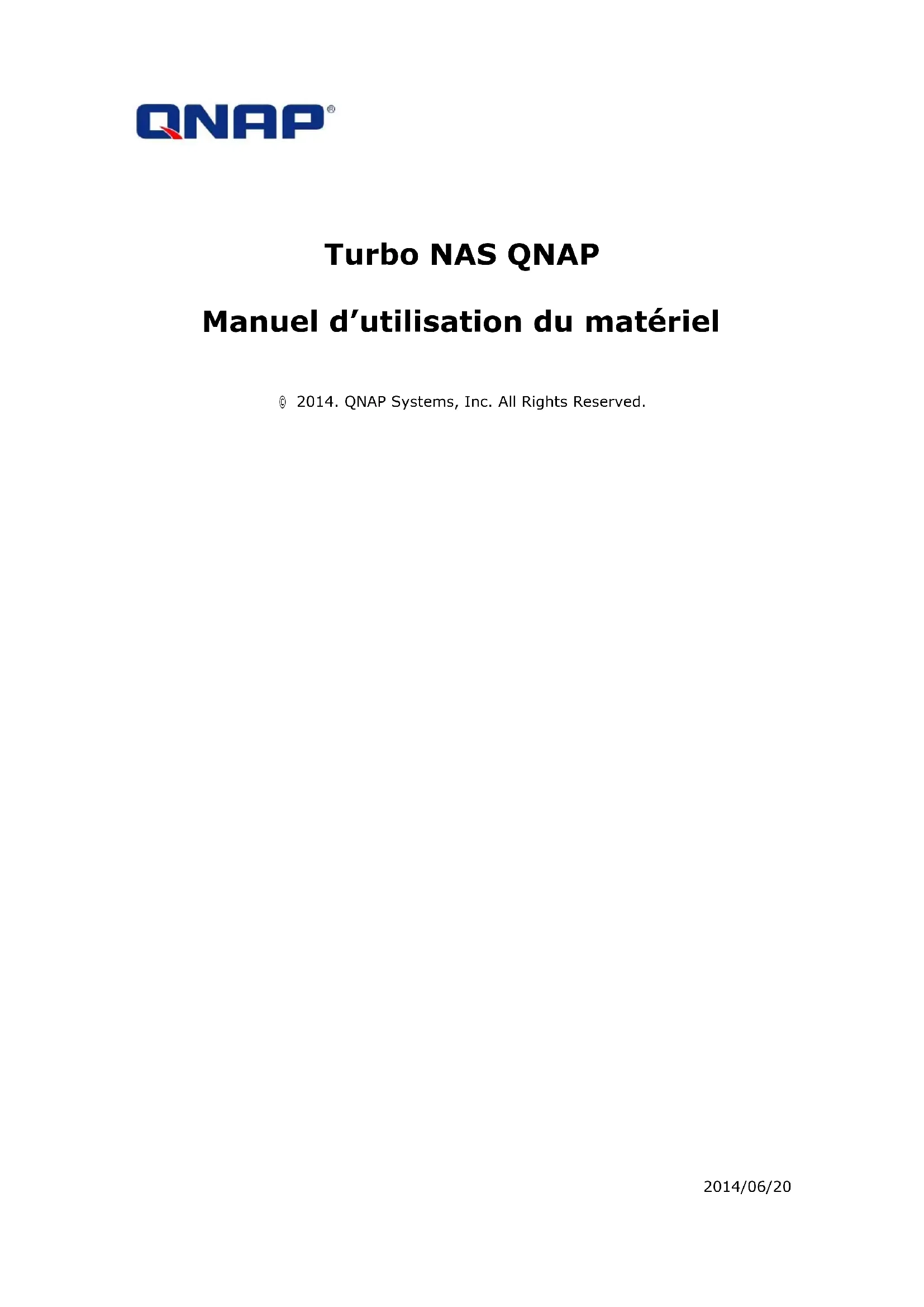

Manuel d'utilisation du matériel

Merci deCHOISIR des produits QNAP!Le present manuel d'utilisation donne une description des éléments matériels du Turbo NAS ainsi que des instructions concernant certaines fonctions.Veuillez lire attentivement et suivre strictement les instructions données dans ce manuel.

Ce manuel d'utilisation s'applique aux modèles de Turbo NAS suivants:
HS-210, HS-251, TS-112P, TS-120, TS-121, TS-212-E, TS-212P, TS-220, TS-221, TS-251, TS-269 Pro, TS-420, TS-420U, TS-421, TS-421U, TS-451, TS-469 Pro, TS-469U-RP/SP, TS-470, TS-470 Pro, TS-569 Pro, TS-651, TS-669 Pro, TS-670, TS-670 Pro, TS-851, TS-869 Pro, TS-869U-RP, TS-870, TS-870 Pro, TS-870U-RP, TS-879 Pro, TS-879U-RP, TS-EC879U-RP, TS-1079 Pro, TS-1269U-RP, TS-1270U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, IS-400 Pro.

REMARQUE

• Le « Turbo NAS » est aussi appelé « NAS » dans ce document.
• Il est possible que le produit que vous avons achetié ne prenne pas en charge des fonctions qui sont propres à des modèles spécifiques.
• Tous les caractéristiques, fonctions et autres specifications des produits sont susceptibles de modification sans préavis ni obligation.
• Les informations données ici sont susceptibles de modification sans préavis.
• Aucune portion de la presente publication ne peut etre reproductive, stocke dans un système de restitution ni transmise, sous qu'elle forme ou par qu'elle moyen que ce soit, mécanique, électronique, photocopie, enregistrement ou autre, sans l'accord écrit préalable de QNAP Systems, Inc.
• QNAP et le logo QNAP sont des marques déposées de QNAP Systems, Inc. Les autres noms de produits ou de sociétés mentionnés dans les Presents peuvent être des marques commerciales des sociétés concernées.

DECLARATION DE NON RESPONSABILITE

Enaucuncas,laresponsabilitédeQNAPSystems,Inc.(QNAP)ne pourraetre supérieureau montantregle pourleproduit,quelesdammagesaienteteledirects,indirects,speciaux, accidentelsou consecutifsresultantde l'utilisation du produit,dulogicielou de sa documentation.QNAPn'offre ni garantie ni representation,impliciteplicite ou statutaire quant au contenu ou aI'utilisationdes produits ou ladocumentation et tous leslogiciels qui I'accompagne，etdeclineplusparticulierementtoute garantie enmatieresdequalite, performance,commercialisationouadaptationauneapplicationdonnee.QNAPse réservé égalementledroit d'editoroudemettrea jourles produits,lelogicielouladocumentation sansetre tenu d'avertir un individuou une entitéquecesoit.

Remarque :

• Sauvegardez périodiquement votre système afin d'eviter tout risque de perte de données. QNAP n'assume aucune responsabilité qu'elle qu'elle soit pour les pertes ou recupérations de données.
• Si vous VOULEZ renvoyer un composant du paquet NAS pour remboursement ou maintenance, veuillez vous assurer qu'il est correctement emballé pour le transport. Tout dommage causé par un emballage inadapté ne fera l'objet d'aucune compensation.

Notices réglementaires

Avis de la FCC

Le QNAP NAS est conforme à différentes catégories de la FCC. Consultez l'Annexe pour plus de détails. Une fois que la catégorie de l'appareil a été déterminé, reportez-vous à l'énoncé correspondant.

Notice de la FCC Classe A

Cet apparéil est conforme à la Partie 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences dangereuses.
2. Cet apparéil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque: Cet équipement a ete teste et juge conforme aux limites aplicables aux équipements numériques de classe A, definies dans la partie 15 du reglement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement commercial. Cet apparéil génére, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé et utilisé conformément aux recommandations, il peut provoquer des interférences nuisibles aux communications radio. L'utilisation de cet apparéil dans un environnement résidentiel est susceptible de cause des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Modifications : Toute modification apportée à cet apparéil qui n'est pas approuvé par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet apparéil.

Notice de la FCC Classe B

Cet apparéil est conforme à la Partie 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences dangereuses.
2. Cet apparéil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque : Cet équipement a eté testé et jugé conforme aux limites applicables aux équipements numériques de classe B, définies dans la partie 15 du règlement de la FCC. Ces limites sont conçues pour apporter une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet apparéil génére, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé et utilisé conformément aux recommendations, il peut provoquer des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation en particulier. Si ce matériel brouille la réception radio ou télévision, ce qui peut être déterminé en le mettant hors tension, puis de nouveau sous tension, il est conseillé à l'utilisateur d'essayer de réduire les interférences prénant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
  Augmenter la distance séparant l'équipement et le récepteur.
• Connecter l'équipement sur une prise relevant d'un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/télé vision experimenté pour de l'aide.

Modifications : Toute modification apportée à cet apparéil qui n'est pas approuvé par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet apparéil.

DECLARATION DE LA CE

Le QNAP NAS est conforme à différentes catégories de la CE. Consultez l'Annexe pour plus de détails.

Symboles utilise dans le pré sent document

Avertissement	Cette icône indique que les instructions doivent être scrupuleusement respectées. Tout non respect risque de causeur un accident corporel, voire un décès.
Attention	Cette icône indique une action qui risque d'entrã¨ner un effacement ou une perte des données sur les disques durs OU indique que le non respect des instructions risque de causeur des dommages aux données, aux disques ou au produit.

Table des matieres

Consignes de Securite 9
Chapitre 1. Spécifications du processeur et de la mémoire vivé 11
Chapitre 2. Comportement du bouton marche/arrêt et du bouton de réinitialisation 24
Chapitre 3. Copie d'un touche USB 26
Chapitre 4. Spécifications des voyants DEL et de l'alarme sonore 27
Chapitre 5. Mise à niveau de la mémoire vivie sur les Turbo NAS QNAP (installation de module de RAM) 31

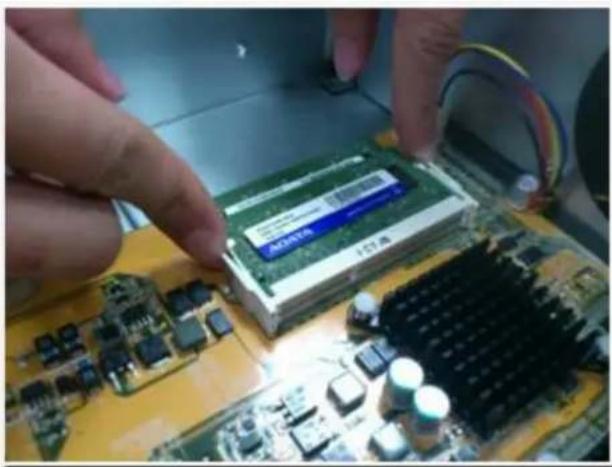

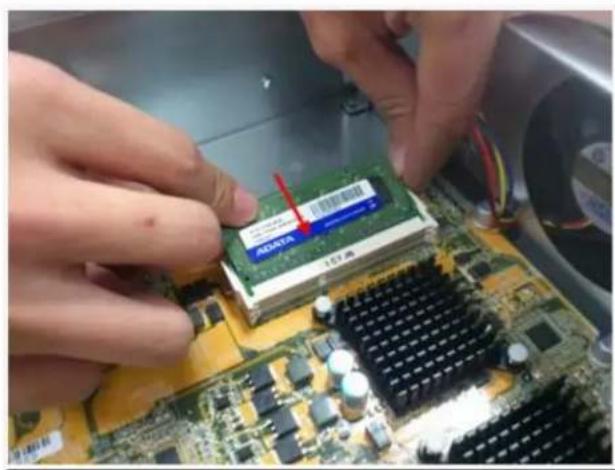

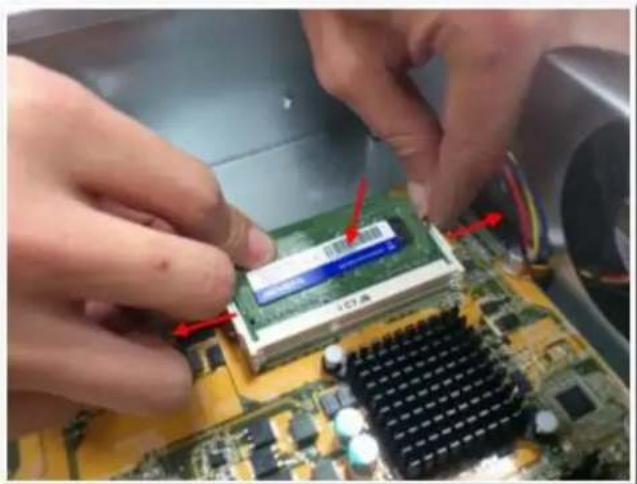

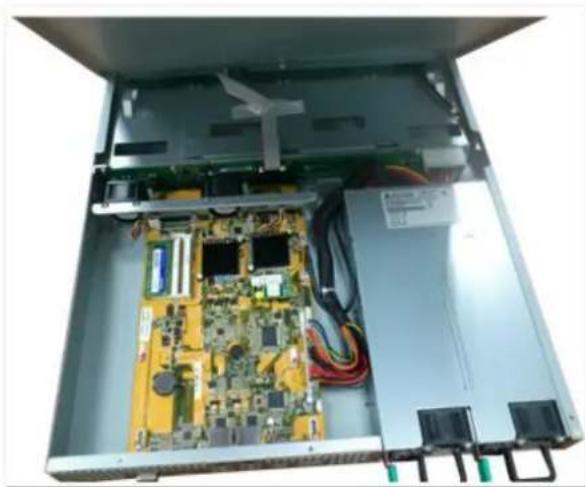

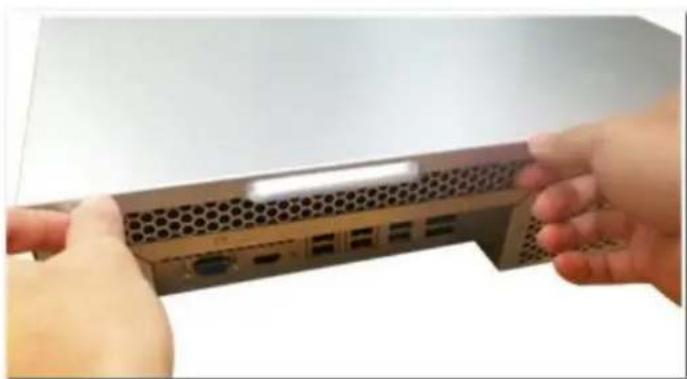

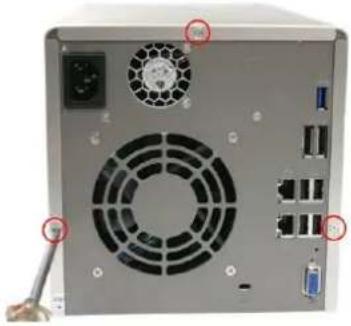

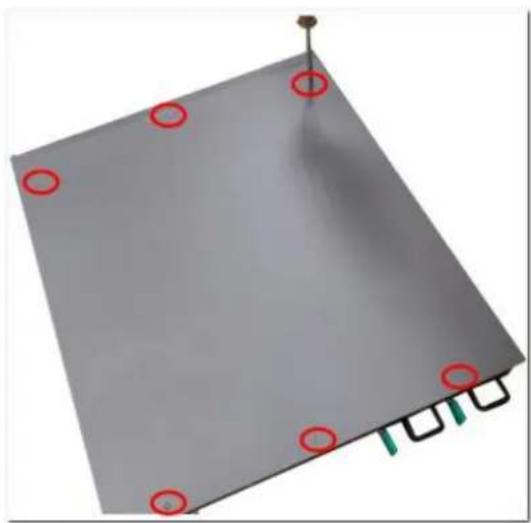

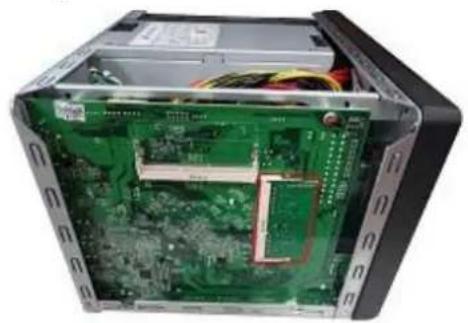

5.1 TS-651,TS-851,SERIE TS-x69 (2/4/5/6/8 BAIES) 31
5.2 SERIE TS-x69U-RP/SP (4/8/12-BAIES) 34

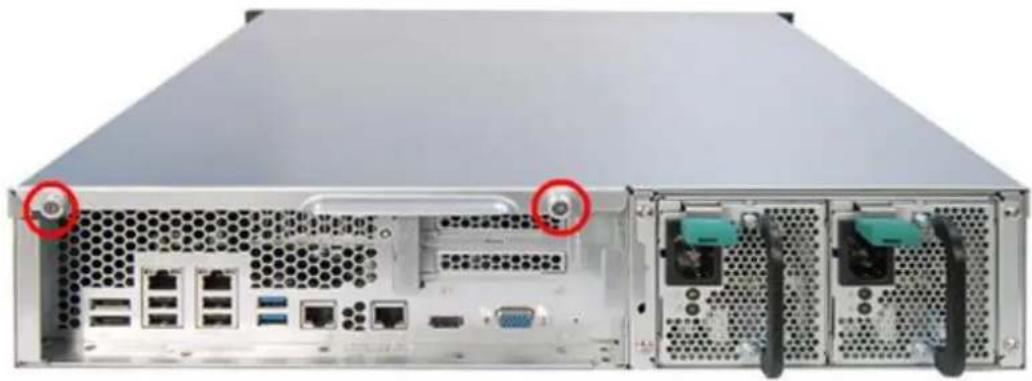

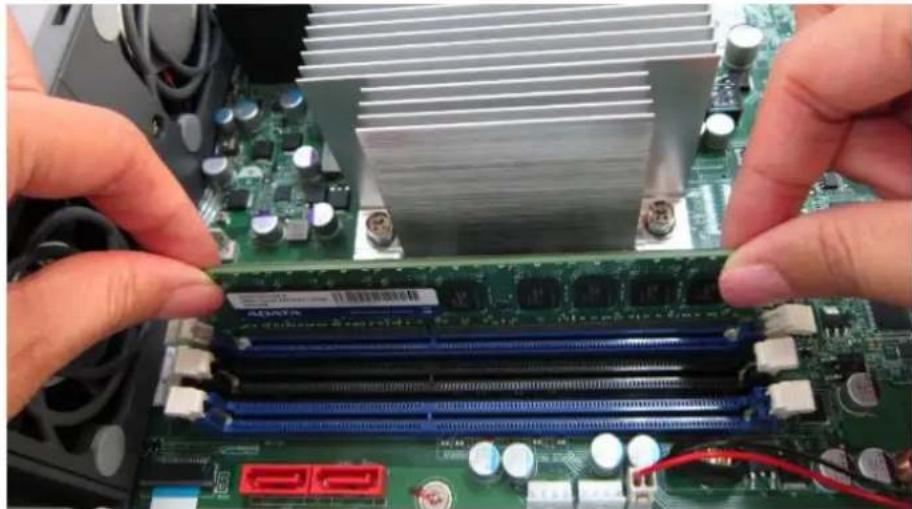

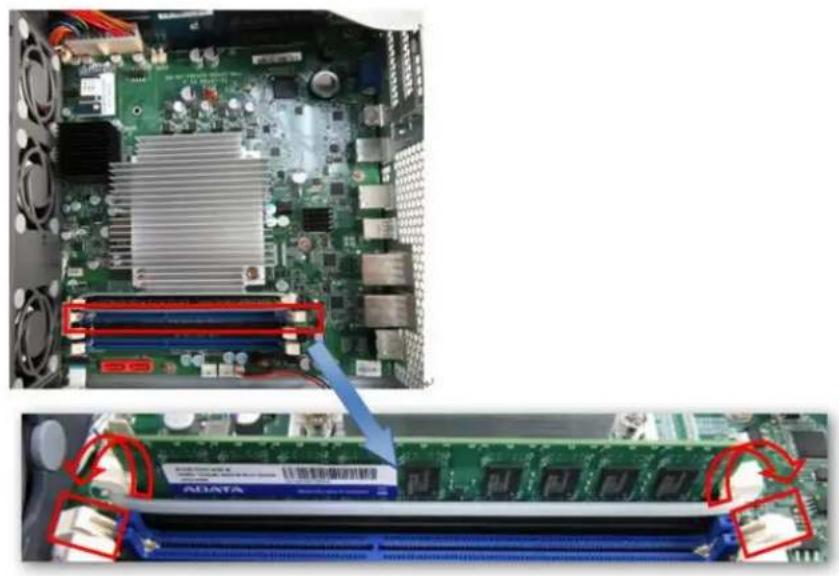

5.3 TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP 37

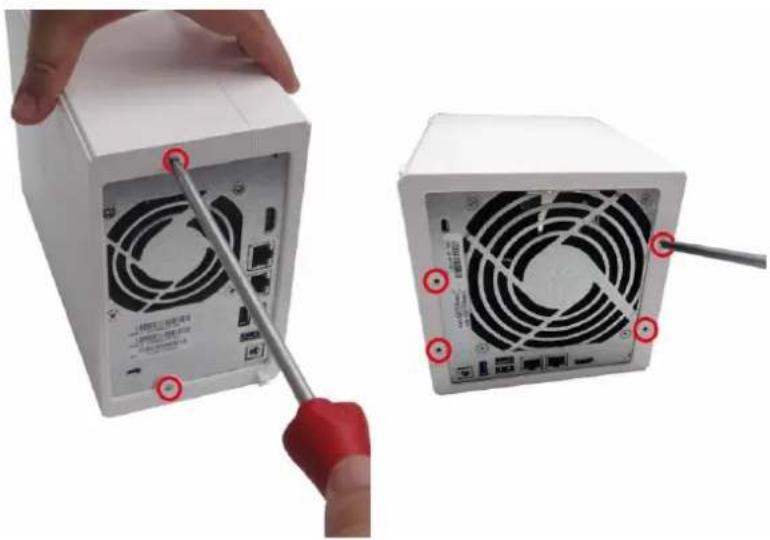

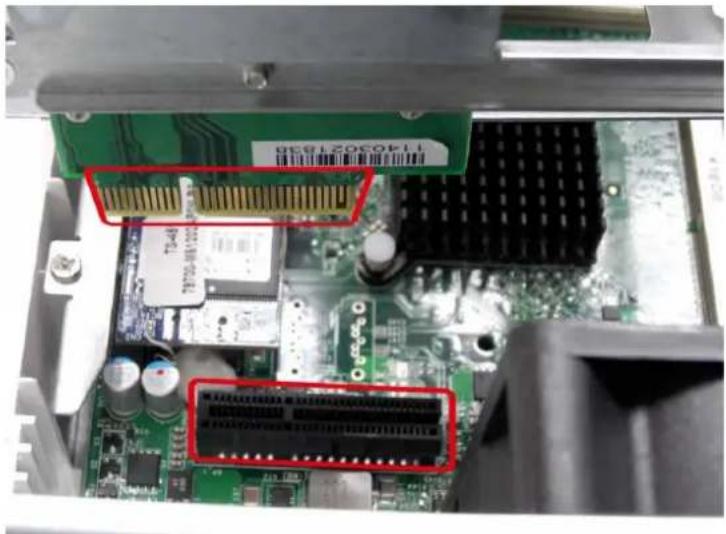

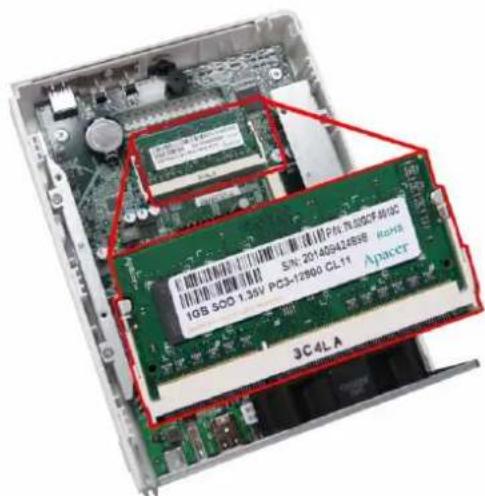

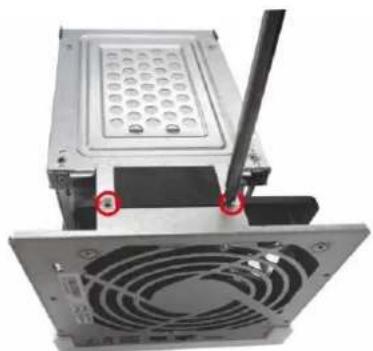

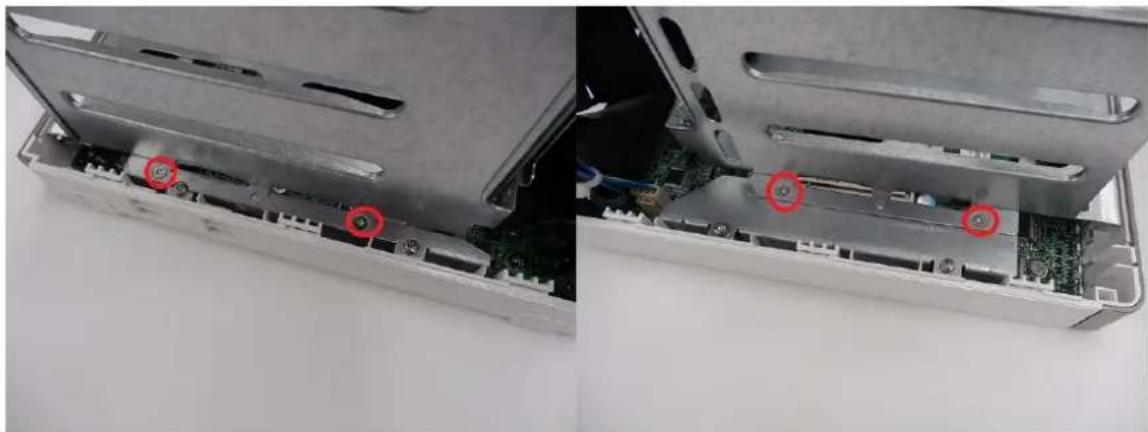

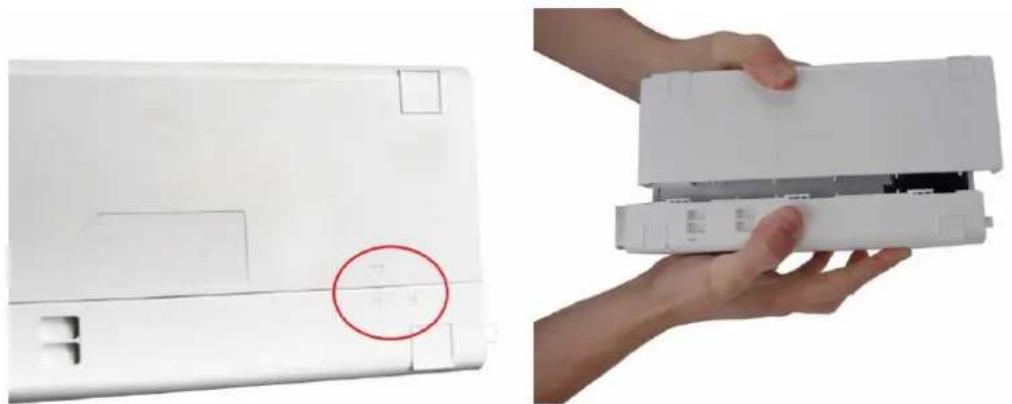

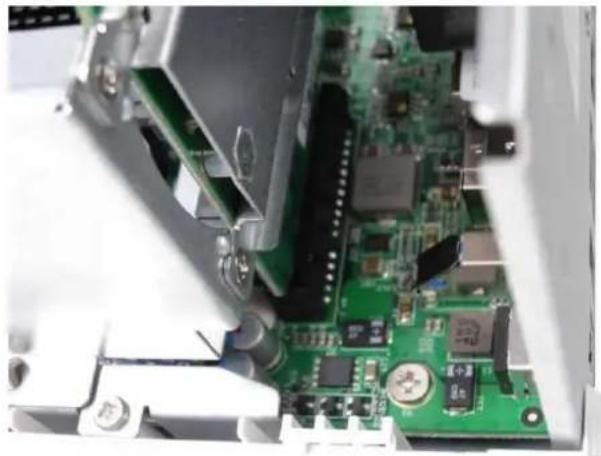

5.4 TS-251,TS-451 40

Chapitre 6. Installation d'une carte d'extension de réseau. 44

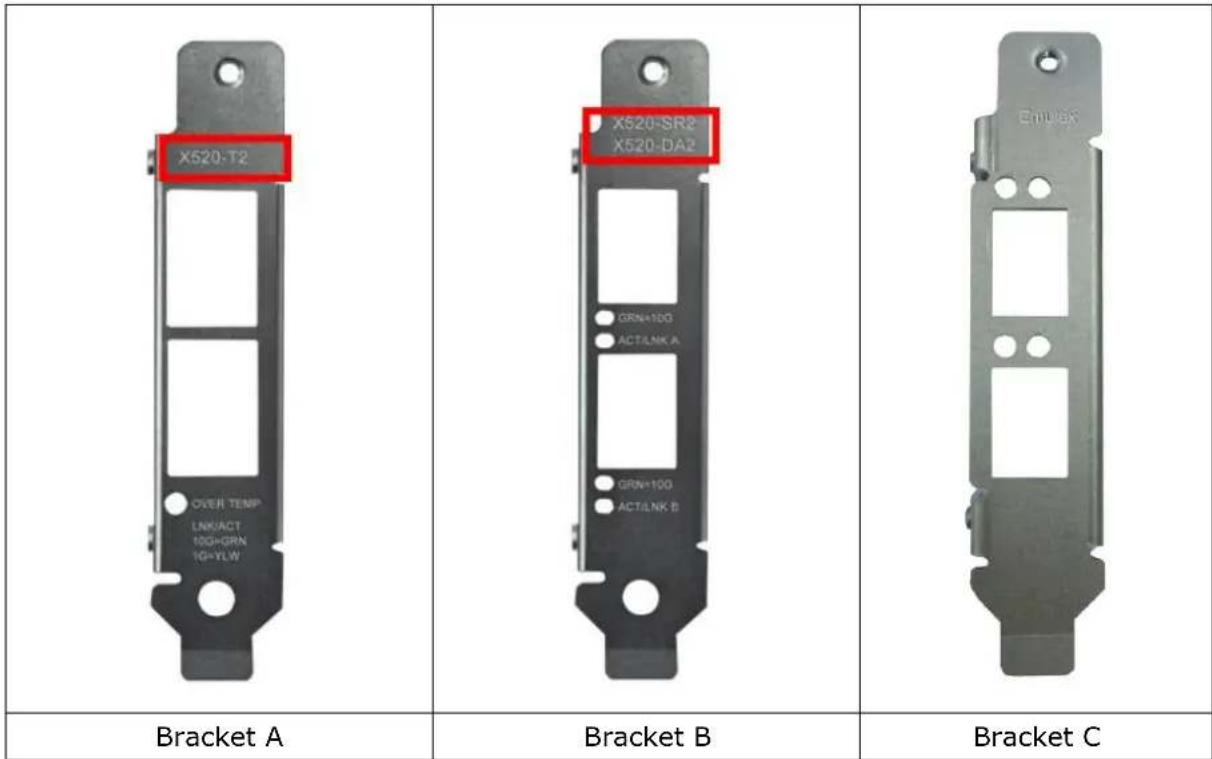

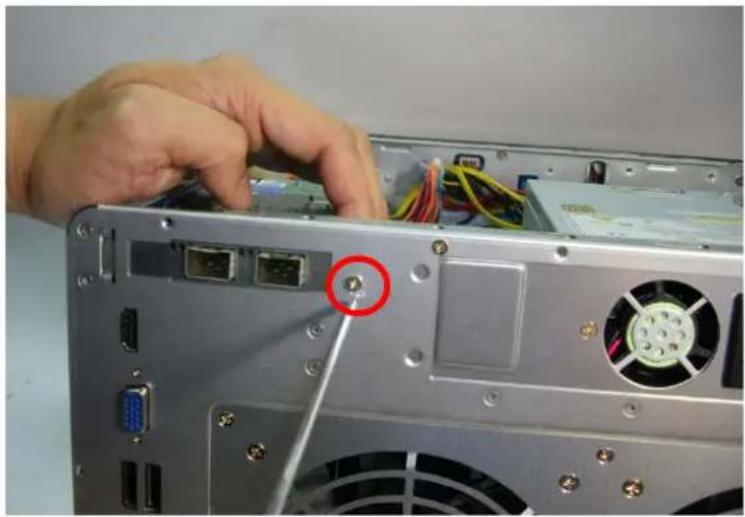

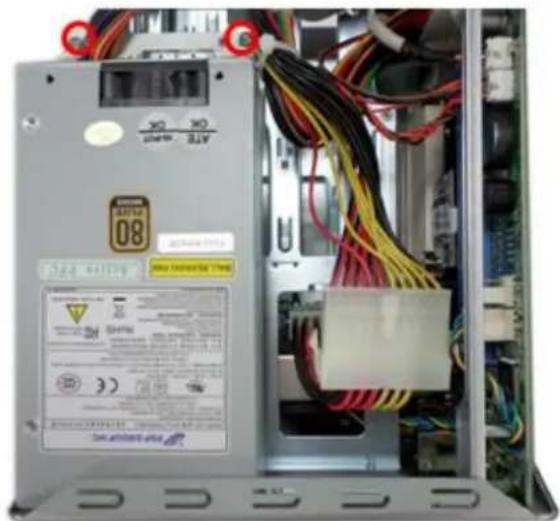

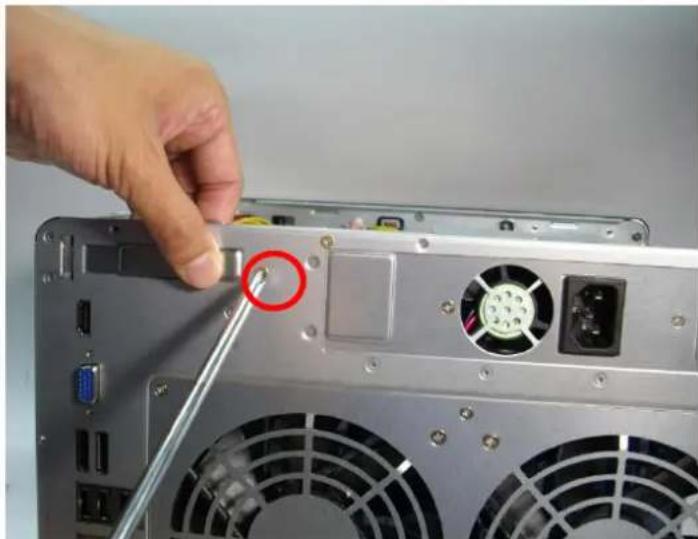

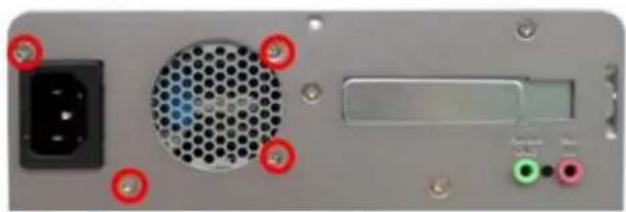

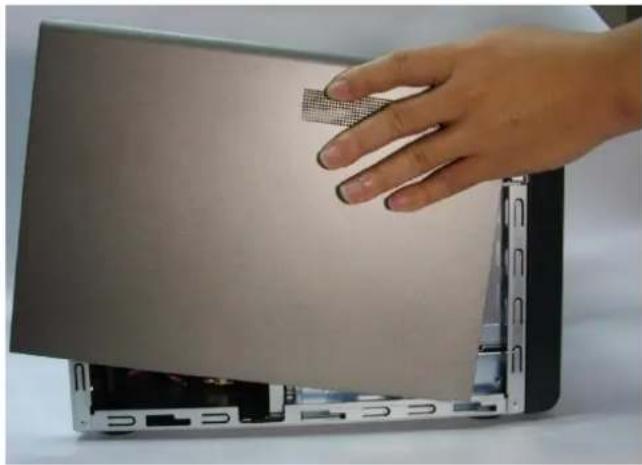

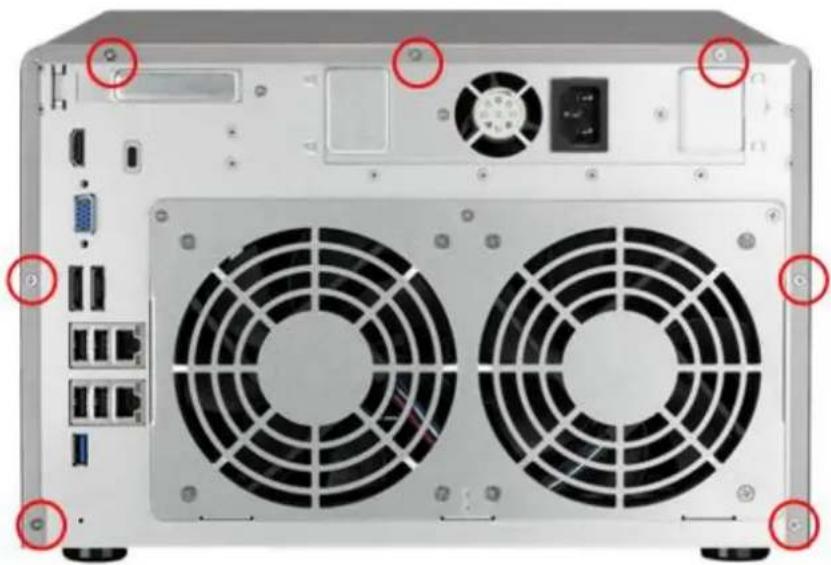

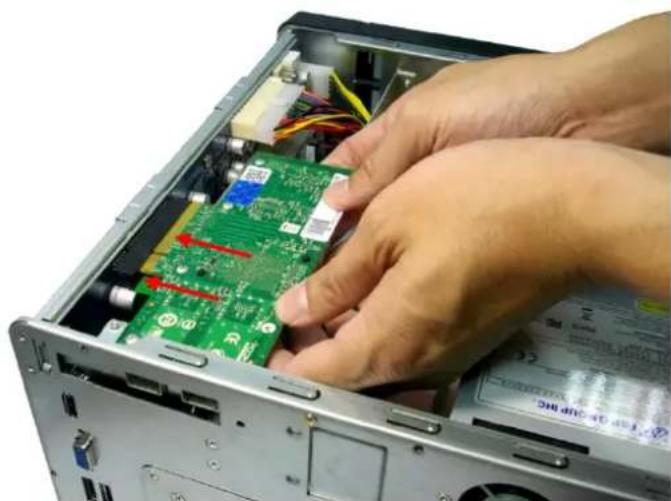

6.1 TS-670/670 PRO,TS-870/870 PRO,TS-879 PRO,TS-1079 PRO 44

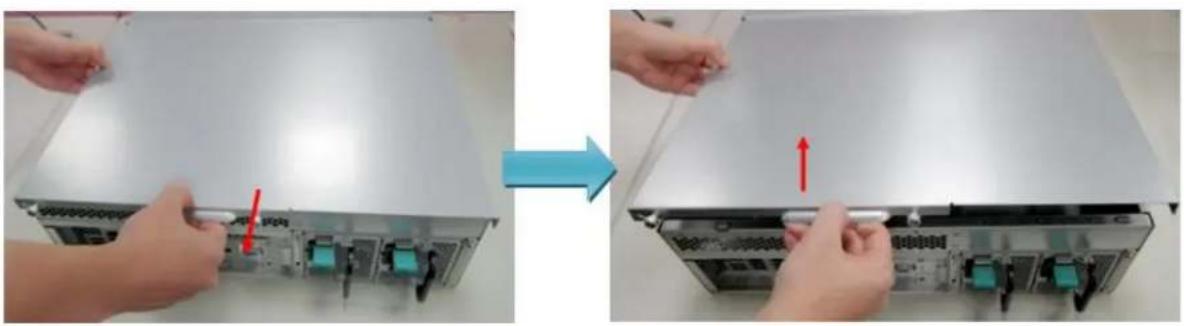

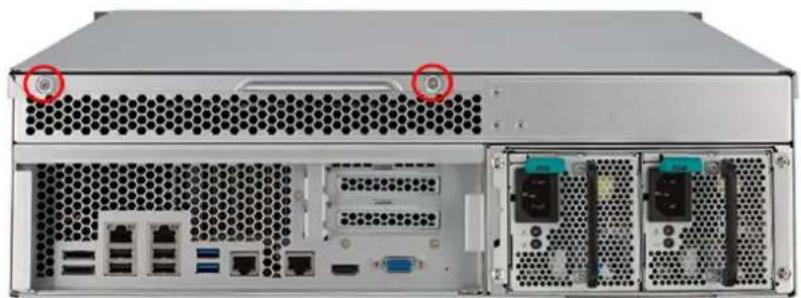

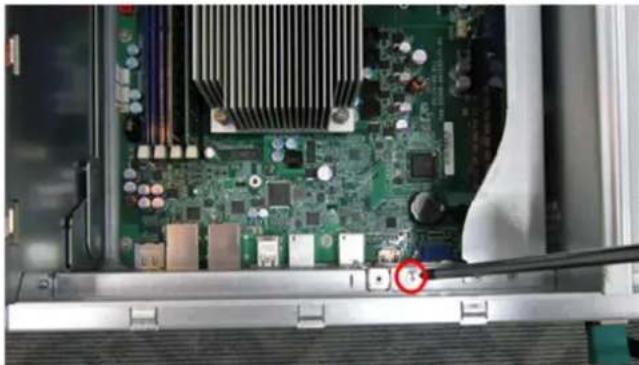

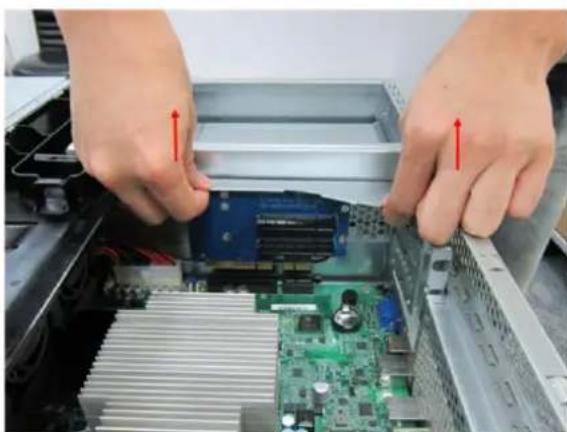

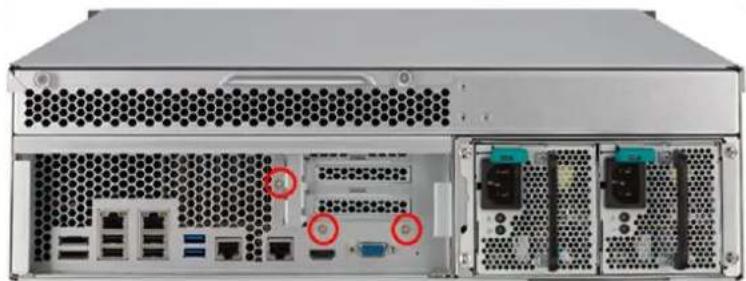

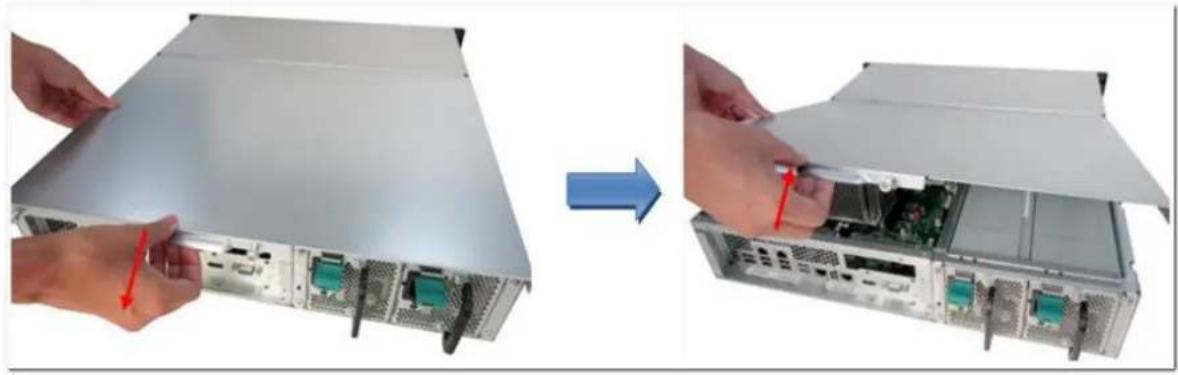

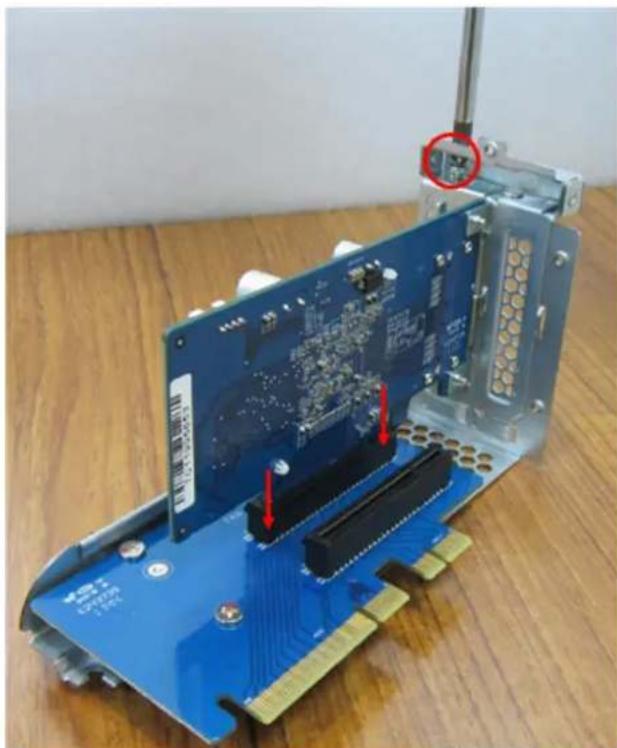

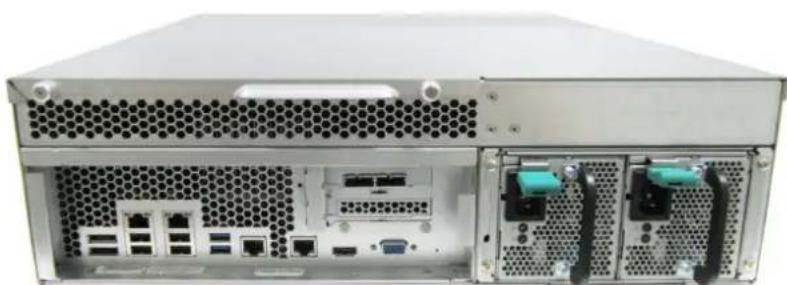

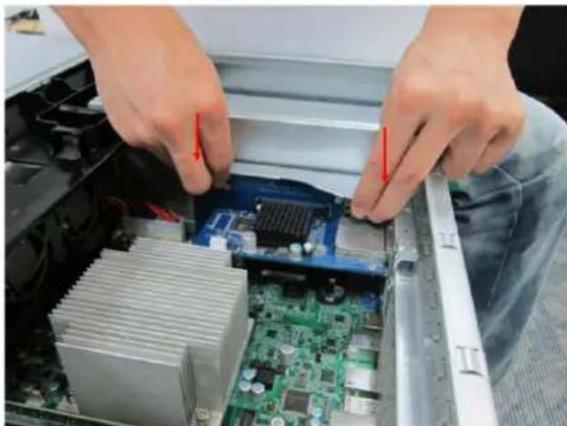

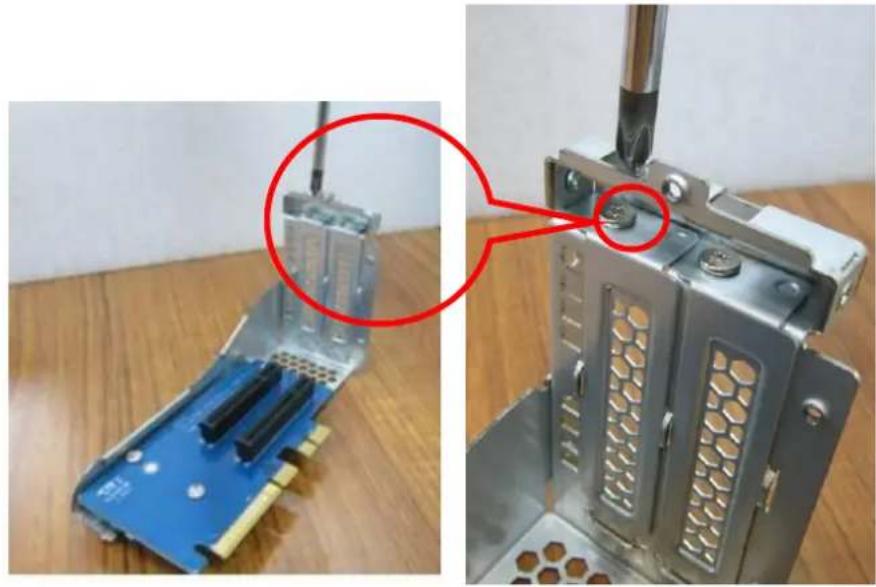

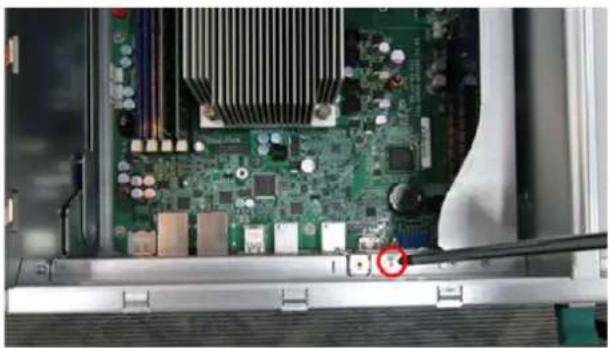

6.2 TS-879U-RP,TS-EC879U-RP,TS-1279U-RP,TS-EC1279U-RP,TS-1679U-RP, TS-EC1679U-RP 49

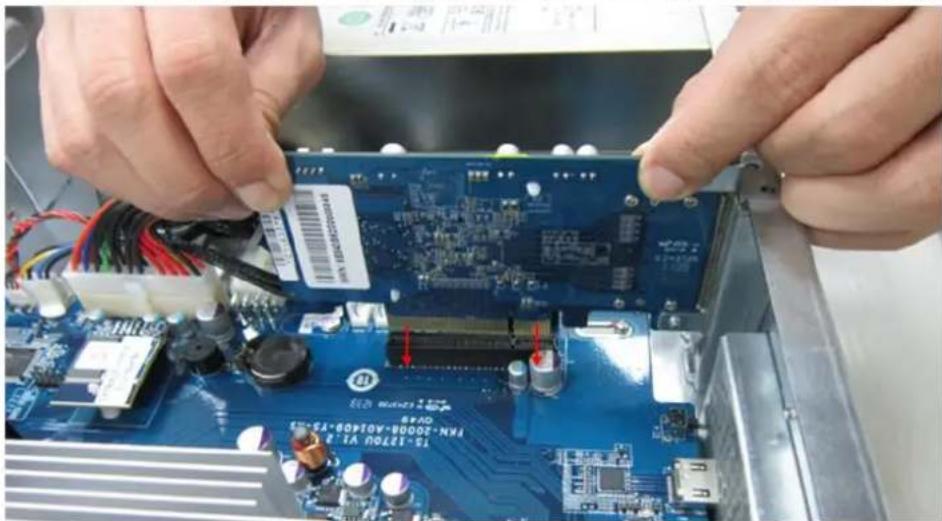

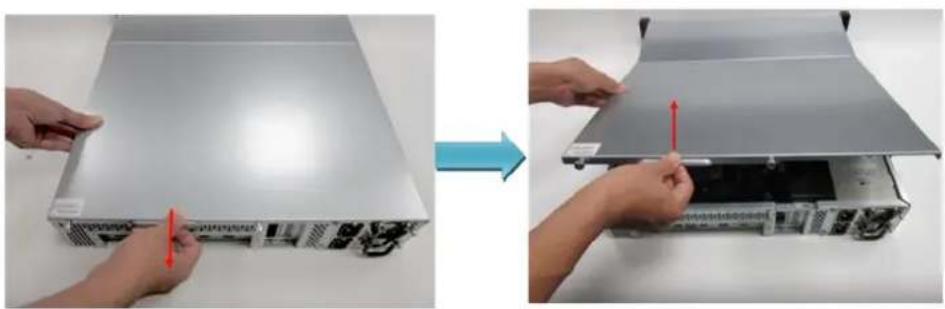

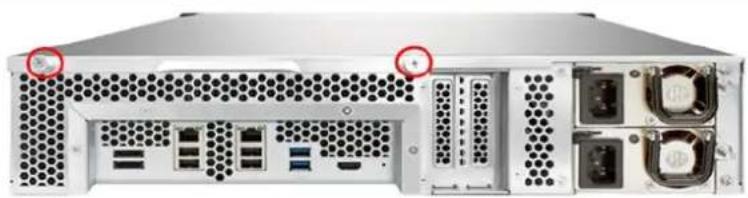

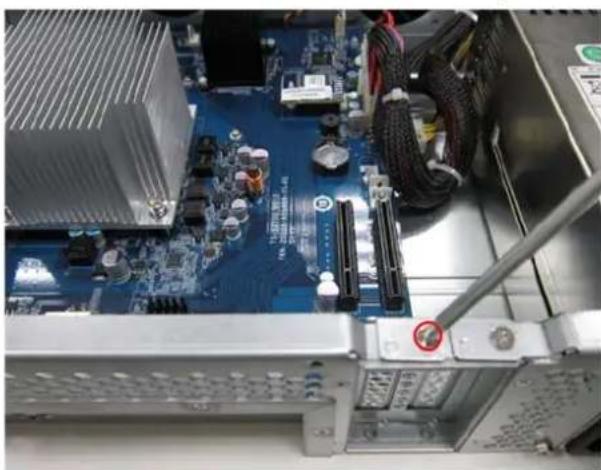

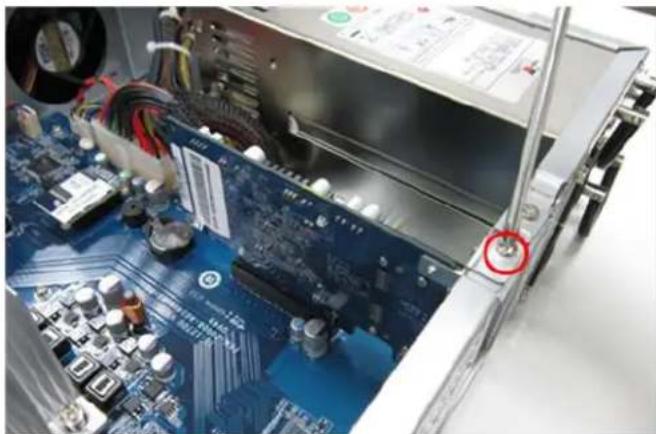

6.3 TS-870U-RP,TS-1270U-RP 53

Chapitre 7. Echange a chaud des disques durs 55
Chapitre 8. Ré cupé ration RAID 58
Chapitre 9. Utilisation de I'ecran LCD 60
Chapitre 10. Installer l'unité d'alimentation électrique 67

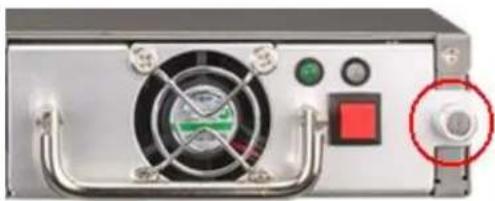

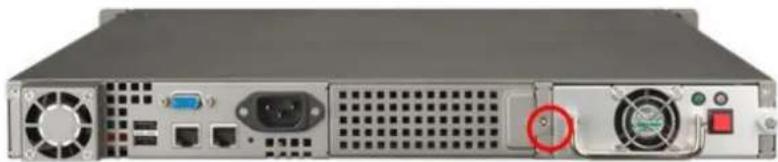

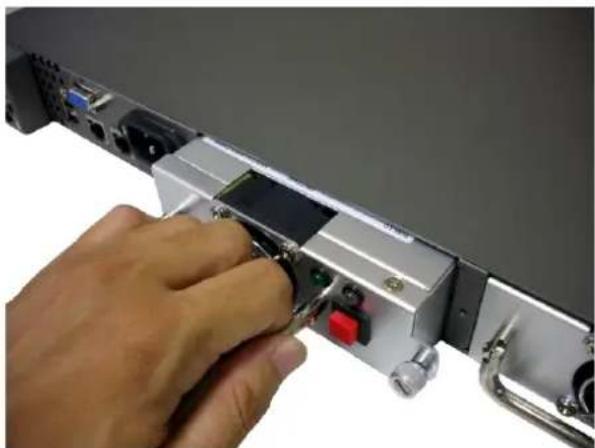

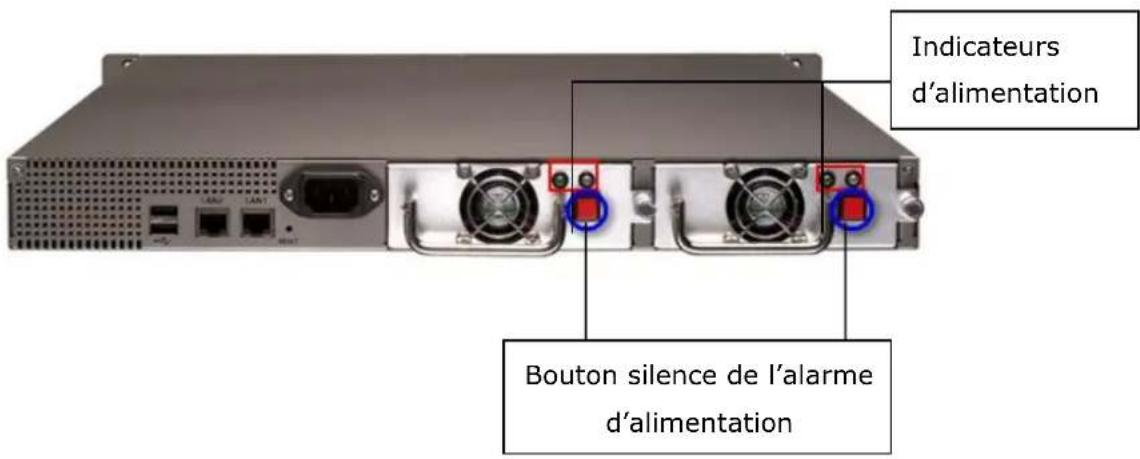

10.1 TURBO NAS 1U 67

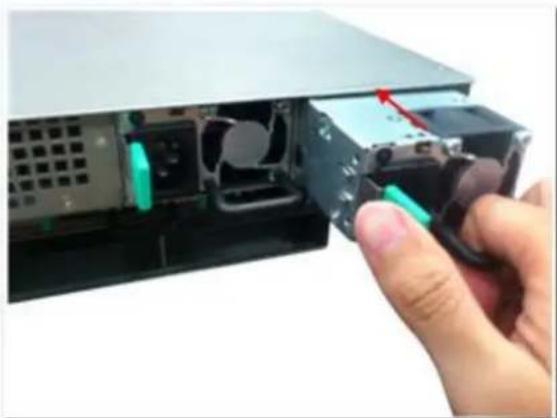

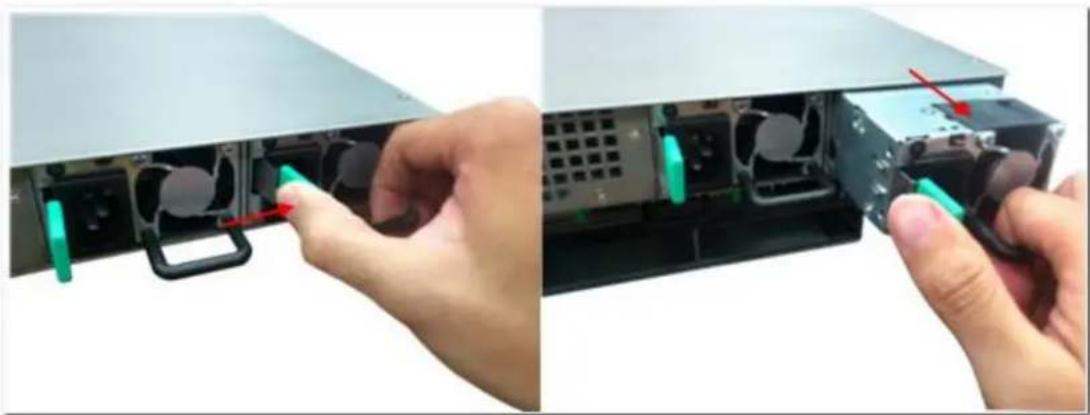

10.2 TS-469U-RP/SP 69

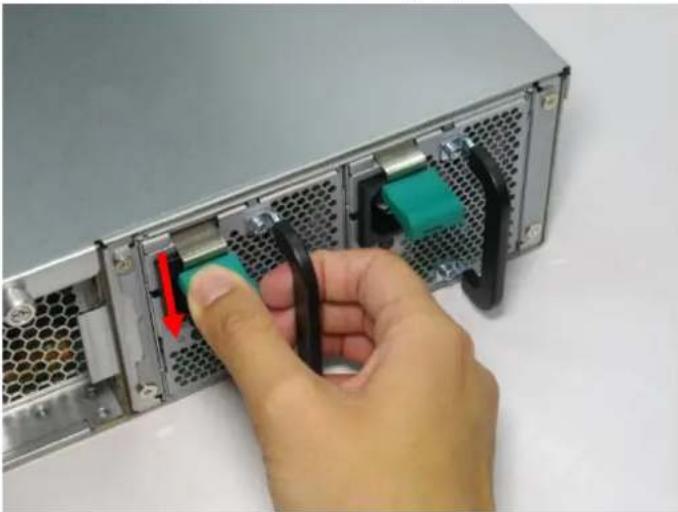

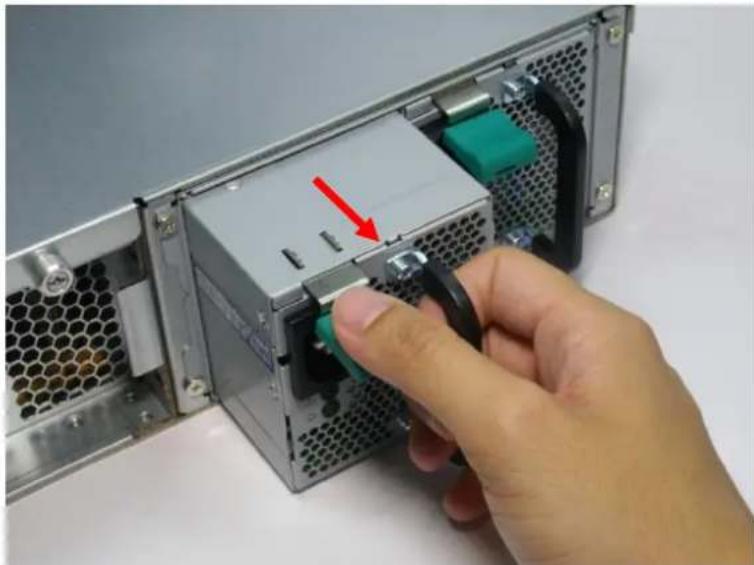

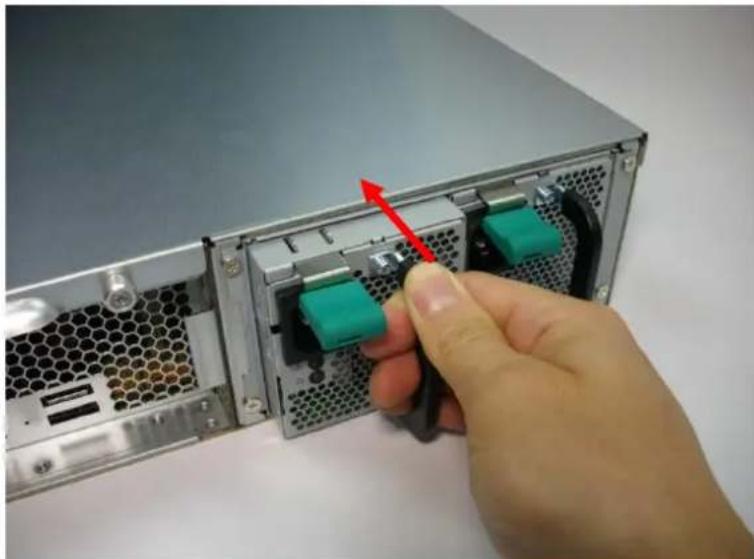

10.3 2U/3U TURBO NAS (UNIQUEMENT TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP) 70

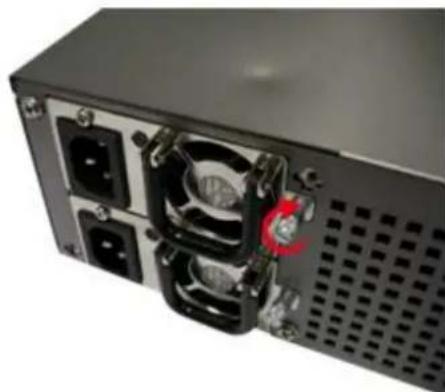

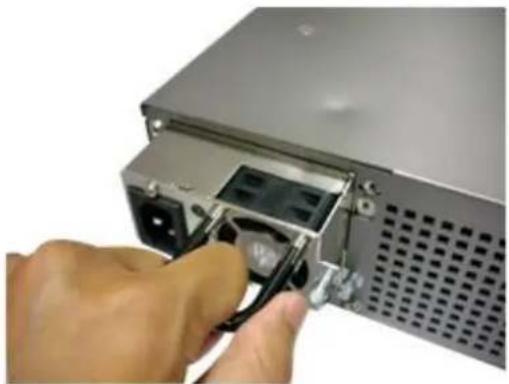

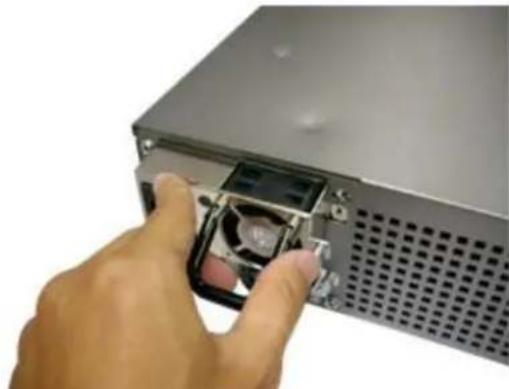

10.4 TURBO NAS 2U (SAUF TS-1279U-RP ET TS-EC1279U-RP) 72

Consignes de Sécurité

1. Le NAS peut fonctionner normalement à des températures de 0^ - 40^ et avec une humidité relative de 0% -95% . Veuillez vous assurer que l'environnement est bien aéré.
2. Le cordon d'alimentation et les pé riphé riques connectés au NAS doivent être munis du bon voltage d'alimentation (100W, 90-264V).
3. Ne pas placer le NAS à la lumière re directe du soleil ou à proximé de produits chimiques. Assurez-vous que la température et l'humidité de l'environnement sont optimisées.
4. Dé branchez le cordon d'alimentation et tous les câbles connectés avant tout nettoyage. Essuyez le NAS avec une serviette sèche. Ne pas utiliser de produits chimiques ou d'áérosols pour nettoyer le NAS.
5. Ne placeriauxonjebour surle NAS en fonctionnement normalafin d'eviter une surchauffe.
6. Pour un bon fonctionnement, utilisez les vis à tête fraîée fournies dans le paquet du produit pour fixer le disque dur sur le NAS.
7. Ne pas placer le NAS à proximé d'eau.
8. Ne pas placer le NAS sur des surfaces inégales afin d'éviter une chute et des dommages.
9. Assurez-vous que votre emplacement est muni du bon voltage lorsque vous utilisez le NAS. Si vous n'en ETES pas sur, veuillez contacter votre distributeur ou votre compagnie d'électricité locale.
10. Ne placer aucun objet sur le cordon d'alimentation.
11. Ne tentez enaucun cas de réparer le NAS par vous-meme.Un démontage inapproprié du produit peut vous exposer à des chocs électriques ou à d'autres dangers.Pour tout service,contactezvoire distributeur.
12. Les modèles de chàssis NAS ne doivent être installés que dans la pièce du serveur et entretenus par le gérant du serveur agrée ou l administrateur IT. La pièce du serveur est fermée à clé où nécessite une carte d'accès et seul le personnel certifié est autoriser à y pénétrer.

Avtissement : Il y a un risque d'explosion si la pile n'est pas remplacée

correctement. Ne remplacez la batterie que par une batterie identique ou de type équivalent recommendé par le fabricant. Mettez les batteries usagées au rebut dans le respect des instructions du fabricant.

NE PAS toucher le ventilateur dans le système, vous risquez sinon un accident grave.

Chapitre 1. Spécifications du processeur et de la mémoire vivo

Attention : Toute modification du matériel, des logiciels ou du progi ciel de vos produits QNAP provoquera l'annulation de votre garantie. QNAP n'est eneldom cas responsable pour les dommages ou pertes de données causés par une modification des produits QNAP. Vous supportez seul tous les risques de perte de données ou d'instabilité du système dues à un remplacement des composants matériels, à une modification du progi ciel par défaut du système ou à l'installation d'applications non autorisées fournies par des fierces parties sur les produits QNAP.

Système	TS-112P
Proesseur	Marvell 1.6GHz
Mémoire vive	512MB DDR3
Mémoire flash	16MB
Possibilité de remplacement du processeur	Non
Possibilité de remplacement de la mémoire vive	Non
Nombre d'emplacements SODIMM	0
Nombre d'emplacements pour disquesurs	1

Système	TS-212-E	TS-212P
Processeur	Marvell 1.2GHz	Marvell 1.6GHz
Mémoire vivie	256MB DDR2	512MB DDR3
Mémoire flash	16MB	16MB
Possibilité de remplacement du processeur	Non	Non
Possibilité de remplacement de la mémoire vivie	Non	Non
Nombre d'emplacements SODIMM	0	0
Nombre d'emplacements pour disques durs	2	2

Système	TS-120	TS-220	TS-420
Processeur	Marvell 1.6GHz	Marvell 1.6GHz	Marvell 1.6GHz
Mémoire vivé	512MB DDR3	512MB DDR3	512MB DDR3
Mémoire flash	16MB	16MB	16MB
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vivé	Non	Non	Non
Nombre d'emplacements SODIMM	0	0	0
Nombre d'emplacements pour disques durs	1	2	4
Système	TS-121	TS-221	TS-421
Processeur	Marvell 2.0GHz	Marvell 2.0GHz	Marvell 2.0GHz
Mémoire vivé	1GB DDR3	1GB DDR3	1GB DDR3
Mémoire flash	16MB	16MB	16MB
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vivé	Non	Non	Non
Nombre d'emplacements SODIMM	0	0	0
Nombre d'emplacements pour disques durs	1	2	4

Système	HS-210
Proesseur	Marvell 1.6GHz
Mémoire vive	512MB DDR3
Mémoire flash	16MB
Possibilité de remplacement du processeur	Non
Possibilité de remplacement de la mémoire vive	Non
Nombre d'emplacements SODIMM	0
Nombre d'emplacements pour disquesurs	2

Système	TS-420U	TS-421U
Processeur	Marvell 1.6GHz	Marvell 2.0GHz
Mémoire vivé	1GB DDR3	1GB DDR3
Mémoire flash	16MB	16MB
Possibilité de remplacement du processeur	Non	Non
Possibilité de remplacement de la mémoire vivé	Non	Non
Nombre d'emplacements SODIMM	0	0
Nombre d'emplacements pour disques durs	4	4

Système	TS-470	TS-670	TS-870
Processeur	Dual-core Intel® 2.6GHz	Dual-core Intel® 2.6GHz	Dual-core Intel® 2.6GHz
Mémoire vivo	2GB DDR3	2GB DDR3	2GB DDR3
Mémoire flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vivo	Non	Non	Non
Nombre d'emplacements SODIMM	2	2	2
Nombre d'emplacements pour disques durs	4	6	8
Nombre de slots d'extension	1*	1*	1*

En plus de la carte réseau Gigabit Ethernet 2 ports intégrée, une carte réseau Gigabit Ethernet 2 ports sera préinstallée dans le NAS pour un total de quatre ports Gigabit Ethernet.

Système	TS-470 Pro	TS-670 Pro	TS-870 Pro
Processeur	Dual-core Intel® Core™ i3 3.3GHz	Dual-core Intel® Core™ i3 3.3GHz	Dual-core Intel® Core™ i3 3.3GHz
Mémoire vivo	2GB DDR3	2GB DDR3	2GB DDR3
Mémoire flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vivo	Non	Non	Non
Nombre d'emplacements SODIMM	2	2	2
Nombre d'emplacements pour disques durs	4	6	8
Nombre de slots d'extension	1	1	1
Système	TS-879 Pro	TS-1079 Pro	TS-879U-RP
Processeur	Dual-core Intel® Core™ i3 3.3GHz	Dual-core Intel® Core™ i3 3.3GHz	Dual-core Intel® Core™ i3 3.3GHz
Mémoire vive	2GB de RAM DDR3	2GB de RAM DDR3	4GB de RAM DDR3
Mémoire flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vive	Non	Non	Oui
Nombre d'emplacements LONG-DIMM	2	2	4
Nombre d'emplacements pour disques durs	8	10	8
Nombre d'emplacements d'extension	1	1	2
Système	TS-1279U-RP	TS-EC879U-RP	TS-EC1279U-RP
Processeur	Dual-core Intel® Core™ i3 3.3GHz	Quad-core Intel Xeon™ 3.20GHz	Quad-core Intel Xeon™ 3.20GHz
Mémoire vive	4 GB de RAM DDR3	4 GB de RAM DDR3 ECC	4 GB de RAM DDR3 ECC
Mémoire flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Possibilité de remplacement du processeur	Non	Non	Non
Possibilité de remplacement de la mémoire vive	Oui	Oui	Oui
Nombre d'emplacements LONG-DIMM	4	4	4
Nombre d'emplacements pour disques durs	12	8	12
Nombre d'emplacements d'extension	2	2	2

Système	TS-1679U-RP	TS-EC1679U-RP
Proesseur	Dual-core Intel® Core™ i3 3.30GHz	Quad-core Intel® Xeon™ 3.20GHz
Mémoire vive	4GB de RAM DDR3	4GB de RAM DDR3 ECC
Mémoire flash	512MB (USB DOM)	512MB (USB DOM)
Possibilité de remplacement du processeur	Non	Non
Possibilité de remplacement de la mémoire vive	Oui	Oui
Nombre d'emplACEMENT s LONG-DIMM	4	4
Nombre d'emplACEMENT s pour disques durs	16	16
Nombre d'emplACEMENT s d'extension	2	2

Système	TS-269 Pro	TS-469 Pro	TS-569 Pro
CPU	Dual-core Intel® Atom™ 2.13GHz	Dual-core Intel® Atom™ 2.13GHz	Dual-core Intel® Atom™ 2.13GHz
Mémoire	DDR3 de 1GB (RAM extensible jusqu'à 3 Go)	DDR3 de 1GB (RAM extensible jusqu'à 3 Go)	DDR3 de 1GB (RAM extensible jusqu'à 3 Go)
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
CPU replácable	Non	Non	Non
Mémoire replácable	Compatible avec DRAM DDR3 1066	Compatible avec DRAM DDR3 1066	Compatible avec DRAM DDR3 1066
Nombre d'emplacements SODIMM	2	2	2
Nombre d'emplacements pour disque dur	2	4	5

Système	TS-669 Pro	TS-869 Pro
CPU	Dual-core Intel® Atom™ 2.13GHz	Dual-core Intel® Atom™ 2.13GHz
Mémoire	DDR3 de 1GB (RAM extensible jusqu'à 3 Go)	DDR3 de 1GB (RAM extensible jusqu'à 3 Go)
Flash	512MB (USB DOM)	512MB (USB DOM)
CPU replácable	Non	Non
Mémoire replácable	Compatible avec DRAM DDR3 1066	Compatible avec DRAM DDR3 1066
Nombre d'emplacements SODIMM	2	2
Nombre d'emplacements pour disque dur	6	8

Système	TS-469U-RP/SP	TS-869U-RP	TS-1269U-RP
CPU	Dual-core Intel® Atom™ 2.13GHz	Dual-core Intel® Atom™ 2.13GHz	Dual-core Intel® Atom™ 2.13GHz
Mémoire	DDR3 de 1GB (RAM extensible jusqu'à 4 Go)	DDR3 de 2GB (RAM extensible jusqu'à 4 Go)	DDR3 de 2GB (RAM extensible jusqu'à 4 Go)
Flash	512MB (USB DOM)	512 MB (USB DOM)	512 MB (USB DOM)
CPU replácable	Non	Non	Non
Mémoire replácable	Compatible avec DRAM DDR3 1066	Compatible avec DRAM DDR3 1066	Compatible avec DRAM DDR3 1066
Nombre d'emplacements SODIMM	2	2	2
Nombre d'emplacements pour disque dur	4	8	12

Système	TS-870U-RP	TS-1270U-RP
CPU	Dual-core Intel® 2.10GHz	Dual-core Intel® 2.10GHz
Mémoire	DDR3 de 4GB	DDR3 de 4GB
Flash	512MB	512MB
CPU remplaçable	Non	Non
Mémoire remplaçable	Oui	Oui
Nombre d'emplacements SODIMM	4	4
Nombre d'emplacements pour disque dur	8	12

Système	IS-400 Pro
CPU	Dual-core Intel® 1.10GHz
Mémoire	DDR3 de 2GB
Flash	512MB (USB DOM)
CPU remplaçable	Non
Mémoire remplaçable	Non
Nombre d'emplacements SODIMM	2
Nombre d'emplacements pour disque dur	4 (2,5 pouces)

Système	TS-251	TS-451	TS-651
CPU	Dual-core Intel® CeleronTM 2.41GHz	Dual-core Intel® CeleronTM 2.41GHz	Dual-core Intel® CeleronTM 2.41GHz
Mémoire	DDR3L de 1GB (RAM extensible jusqu'à 8 Go)	DDR3L de 1GB (RAM extensible jusqu'à 8 Go)	DDR3L de 1GB (RAM extensible jusqu'à 8 Go)
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
CPU replácable	Non	Non	Non
Mémoire replácable	Compatible avec DRAM DDR3L 1333 SODIMM DRAM	Compatible avec DRAM DDR3L 1333 SODIMM DRAM	Compatible avec DRAM DDR3L 1333 SODIMM DRAM
Nombre d'emplacements SODIMM	2	2	2
Nombre d'emplacements pour disque dur	2	4	6

Système	TS-851
CPU	Dual-core Intel® CeleronTM 2.41GHz
Mémoire	DDR3L de 1GB (RAM extensible jusqu'à 8 Go)
Flash	512MB (USB DOM)
CPU replácable	Non
Mémoire replácable	Compatible avec DRAM DDR3L 1333 SODIMM DRAM
Nombre d'emplacements SODIMM	2
Nombre d'emplacements pour disque dur	8

Système	HS-251
CPU	Dual-core Intel® Celeron™ 2.41GHz
Mémoire	DDR3L de 1GB
Flash	512MB (USB DOM)
CPU remplaçable	Non
Mémoire remplaçable	Non
Nombre d'emplacements SODIMM	N/A
Nombre d'emplacements pour disque dur	2

Chapitre 2. Comportement du bouton marche/arrêt et du bouton de ré initiaisation

Bouton marche/arrêt : Appuyez sur ce bouton pour allumer ou eteindre l'appareil.

Système	Bouton marché/arrêt (Marche)	Bouton marché/arrêt (Mise hors tension de l'appareil)	Bouton marché/arrêt (Mise hors tension forçée)
Tous modèles	Appuyez une fois	1,5 sec	5 sec

✓ Bouton de réinitialisation : Appuyez sur ce bouton pour réinitialiser les paramètres du système.

Système	Ré initialisation système de base (1 bip)	Ré initialisation système é valué e (2 bips)
Tous modèles	3 sec	10 sec

Ré initialisation système de base (3 sec)

Lorsque vous appuyez sur le bouton de réinitialisation pendant trois secondes, un bipsonore se fait entendre. Les paramètres suivants retrouvent leurs valeurs par défaut :

• Mot de passage d'administration du système : admin
• Configuration TCP/IP : Les paramètres d'adresse IP sont obtenus automatiquement via DHCP
• Configuration TCP/IP : Jumbo Frame désactivement
• Configuration TCP/IP: Si le port trunking est activé (modèle des double LAN uniquement), le mode port trunking est réinitialisé sur « Sauvegarde active (Basculement) ».
• Port système : 8080 (port de service du système)
• Niveau de sécurité : Bas (Autoriser toutes les connexions)
• Mot de passer du panneau LCD : (vide)*
• VLAN sera désactivement

*Cette fonction n'est fournie que sur les modèles de NAS avec des panneaux LCD. Veuillez visitor http://www.qnap.com pour plus de détails.

Réinitialisation système é valué e (10 sec)

Lorsque vous appuyez sur le bouton de réinitialisation pendant 10 secondes, vous entendez deux bips, à la troisième et à la dixieme seconde. Le NAS va redonnner à tous les paramètres du système leurs valeurs par défaut comme il le ferait par le biais de la commande de réinitialisation du système de type web dans « Administration » > « Restaurer aux valeurs usine par défaut », à la différence pres que toutes les données ne sont pas préservees. Les paramètres tels que les utilisateurs, groupes d'utilisateurs et dossiers de partage réseau que vous avez créé precedemment seront effacés. Pour recupérer les anciennes données après une réinitialisation système évoluée, vous pouvez creator les mêmes dossiers de partage réseau sur le NAS et les données seront à nouveau accessibles.

Chapitre 3. Copie d'un touche USB

Système	Nombre de secondes (appuyez une fois sur le bouton copie d'une touche pour déclencher la copie des données)
Tous les modèles de NAS	0,5 sec

Copier des donné es par le biais du port USB avant

Le NAS prend en charge la copie instantanée des données d'un périphérique USB externe sur le NAS et vice-versa par le biais du bouton copie d'une touche qui se trouve à l'avant. Pour utiliser cette fonction, appliquez la procédure ci-dessous :

1. Vérifiez qu'un disque dur a bien eté installé et formaté sur le NAS. Le partage réseau par défaut Qusb ou Usb est créé.
2. Allumez le NAS.
3. Configurez le comportement du bouton Copie sur la page « Sauvegarder » > « Copied'une touche USB »
4. Connectez le périphérique de stockage USB sur le port USB à l'avant du NAS.
5. Appuyez sur le bouton Copier. Le voyant DEL USB clignote. Les données sont copiées à partir de ou vers le périphérique USB selon les paramètres que vous avez définis sur le NAS.

Remarque :

• Cette fonction adopte la sauvegarde incrémentedienne. Àpres la première sauvegarde, le NAS ne copie que les fichiers qui ont été modifiés depuis la dernière sauvegarde.
• Veuillez noter que cette fonction n'est disponible que sur certains modèles de NAS.
  Veuillez visitor http://www.qnap.com pour plus de détails.

Chapitre 4. Spécifications des voyageurs DEL et de l'alarme sonore

Les indicateurs DEL du NAS vous permettent de connaître facilement l'objet et les informations du système. Lorsque le NAS est allumé, vérifie les éléments suivants afin de vous assurer que l'objet du système est normal. Notez que les informations DEL suivantes ne s'appliquent que si vous avez correctement installé le disque dur et si le NAS a été connecté au réseau et à la source d'alimentation électrique.

DEL	Couleur	Statut DEL	Description
Etat du système	Rouge/ Vert	Clignote alternatively en vert et en rouge toutes les 0,5 secondes	1. Le disque dur du NAS est en cours de formatage. 2. Le NAS est en cours d'initialisation. 3. Le calculi du système est mis en cours de mise à jour. 4. Une reconstruction RAID est en cours. 5. Expansion de la capacité RAID en ligne en cours. 6. Migration de niveau RAID en ligne en cours.
		Rouge	1. Le disque dur est invalide. 2. Le volume de disque a atteint sa capacitéemaxile. 3. Le volume de disque est quasi plein. 4. Le ventilateur du système ne fonctionne pas. 5. Une erreur est survenue lors de l'accès (lecture/écriture) aux données du disque. 6. Un secteur défectueux a été détecté sur le disque dur. 7. Le NAS est en mode dégradé lecture seule (2 lecteurs défaillants en configuration RAID 5 ou RAID 6, les données du disque peuvent encore être lues). 8. (Erreur d'autotest du matériel).
		Clignote en rouge toutes les 0,5 secondes	Le NAS est en mode dégradé (un lecteur défaillant en configuration RAID 1, RAID 5 ou RAID 6).
		Clignote en vert toutes les 0,5 secondes	1. Le NAS démarre. 2. Le NAS n'est pas configuré. 3. Le disque dur n'est pas formaité.
		Clignote en vert toutes les 2 secondes	Le NAS est en mode veille S3².
		Vert	Le NAS est prét.
		Eteint	Tous les disques dur du NAS sont en mode veille.
LAN	Orange	Orange	Les données du disque sont obtenues à partir du réseau et une erreur de lecture/éditure est survenue lors du processus.
		Clignote en orange	Un accès au NAS est en cours depuis le réseau.
10 GbE¹	Vert	Vert	La carte d'extension réseau 10GbE est installée.
		Eteint	Pas de carte d'extension réseau 10GbE installée.
Disque dur²	Rouge/Vert	Clignote en rouge	Un accès aux données du disque dur était en cours et une erreur de lecture/éditure est survenue durant l'opération.
		Rouge	Une erreur de lecture/éditure du disque dur est survenue.
		Clignote en vert	Un accès aux données du disque dur est en cours.
		Vert	L'accès au disque dur est possible.
USB²	Bleu	Clignote en bleu toutes les 0,5 secondes	1. Un pérophérique USB branché sur le port USB enFORMANCE est détecté.2. Un pérophérique USB branché sur le port USB est retire du NAS.3. Le pérophérique USB branché sur le port USB enFORMANCE du NAS est utilisé.4. Les données sont copiées vers ou à partir du pérophérique externe USB/eSATA.
		Bleu	Un pérophérique USB enFORMANCE est détecté (après installation du pérophérique).
		Eteint	1. Pas de péripérisque USB détecté. 2. Le NAS a terminé la copie des données vers ou à partir du péripérisque USB branché sur le port USB en façade.
eSATA²	Orange	Clignote	L'appareil eSATA est en cours d'utilisation.
		Eteint	Pas de péripérisque eSATA détecté.

L'alarme sonore peut etre désactiverée depuis « Outils syste me » > « Régages matériel » .

Bip sonore	No. de fois	Description
Bip bref (0,5 sec)	1	1. Le NAS démarre. 2. Le NAS se prépare à s'arrêté (arrêt du logiciel). 3. L'utilisateur a appuyé sur le bouton de réinitialisation du NAS. 4. Le logiciel du système a été mis à jour.
Bip bref (0,5 sec)	3	L'utilisateur tente de copier les données du NAS vers un apparéil de stockage externe depuis le port USB avant, mais les données ne peuvent être copiées.
Bip bref (0,5 sec), bip long (1,5 sec)	3, toutes les 5 min	Le ventilateur du système ne fonctionne pas.
Bip long (1,5 sec)	2	1. Le volume de disque est quasi plein. 2. Le volume de disque a atteint sa capacité maximale. 3. Les lecteurs du NAS sont en mode dégradé. 4. L'utilisateur démarre la reconstruction du disque dur.
	1	1. L'arrêt du NAS estforcé (arrêt du matériel). 2. Le NAS est allumé, prêt à être utilisé.

Chapitre 5. Mise à niveau de la mémoire vive sur les Turbo NAS QNAP (installation de module de RAM)

Mise en garde :

• Les instructions qui suivent ne doivent être exécutées que par un technicien autorisé et formé.
• Suivez strictement toutes les instructions pour installer un module de RAM dans le NAS. Vous vous exposez sinon à un risque d'accident corporel voir de décès.

QNAP fournit différents modules de RAM (achat optionnel) pour vous permettre d'augmenter la mémoire du Turbo NAS. Suivez les étapes ci-dessous pour installer un module de RAM supplémentaire dans le NAS et augmenter la mémoire.

5.1 TS-651, TS-851, Série TS-x69 (2/4/5/6/8 baies)

Suivez la procEDURE ci-dessous pour installer un module de RAM dans le NAS.

1. Eteignez le NAS. Déconnectez l'adaptateur d'alimentation, le ou les cables réseau et tout autre connecteur ou cable du NAS.

2. Avant d'installer le module de mémoire, portez un bracelet de protection anti-statique afin d'éviter toute décharge d'électricité statique. La pince crocodile doit être connectée à la terre.

3. Desserrez les trois vis qui se trouvent à l'arrière du NAS.

1. Demontez doucement le capot du boitier du NAS.

1. Reprez l'emplacement pour la mémoire, et vérifie que l'emplacement est bien vide.

Remarque : Pour les modè les TS-651 et TS-851, assurez-vous qu'un module de mémoire est installé dans la fente Primaire (rouge). Autrement le syste me n'arrivera pas à dé marrer. Lorsque vous installez deux modules de mémoire, assurez-vous qu'ils sont de la même taille et utilisez de préférence des modules RAM du même type dans les deux fentes de mémoire. La mémoire combinée maximale prise en charge est de 8 Go.

1. Attrapez l'extrémité du module de mémoire. Alignez l'encôche sur le bord doré du module avec l'encôche de l'emplacement pour la mémoire. Faites glisser le module de mémoire dans l'emplacement à un angle de 45 degrés (environ).
2. Enoncez doucement le module de mémoire dans l'emplacement jusqu'à ce qu'il soit complètement enforcé.

3. Faites pivoter le module de mémoire en direction de la carte mère jusqu'à ce que les clips de retenue s'enclenchent en position.

4. Refermez le capot du boitier et serrez les vis. Reconnectez l'adaptateur d'alimentation et les autres câbles sur le NAS.

5. Pour vérifier que le module de mémoire est bien reconnu par le NAS, allumez le NAS et ouvrez sur une session sur l'interface web en tant qu'administrateur. Allez sur « État système » > « Informations système » et vérifie la quantité totale de mémoire dans « Informations matériel ».

Suivez les étapes suivantes pour installer un module RAM dans le NAS.

1. Eteignez le NAS. Débranche l'adaptateur secteur, le(s) cable(s) réseau, et tous les cables ou connexions du NAS.

2. Avant d'installer le module de mémoire, utilisez un bracelet anti-statique pour éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Ouvrez le NAS.

a. TS-469U-RP/SP: Dévissez les six vis sur le dessus du NAS.

b. TS-869U-RP et TS-1269U-RP: Dévissez les deux vis à l'arrête du NAS.

1. Ouvrez le NAS.

1. Insérez le module de mémoire dans la fente à un angle de 45 degrés (environ).

1. Appuyez sur le module de mémoire pour l'enconcer en tenant les clips ouverts.

1. Assurez-vous que le module de mémoire est bien attaché avec les clips.

1. Fermez le couvercle du NAS et vissez les vis.

5.3 TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP

QNAP fournit propose module de RAM DDR3 de 4Go et un module de RAM DDR3 ECC de 4Go* (en option) pour vous permettre de mettre la mémoire du NAS à niveau. Vous pouvez insérer un module de RAM supplémentaire sur la carte mère du NAS pour mettre la mémoire à niveau. Le volume total de la mémoire est affché dans « System Information » (Informations système) de la page d'administration.

• Modè les concençés : TS-879U-RP, TS-1279U-RP, TS-1679U-RP, TS-870U-RP, TS-1270U-RP.
  ** Modè les concenrés : TS-EC879U-RP, TS-EC1279U-RP, TS-EC1679U-RP.

• Desserrez les deux vis à l'arrière du NAS ainsi qu'illustré.

1. Tenez l'encôche sur le bord du capot supérieur. Des deux mains, enlevez le capot supérieur.

1. Déverrouillez doucement les clips d'éjection en les écartant sur les côtes de l'emplacement pour RAM.

1. Attrapez le module de RAM par le bord. Alignez l'encôche sur le bord doré du module de RAM avec l'encôche de l'emplacement pour RAM. Insérez le module de RAM dans l'emplacement pour RAM jusqu'à ce qu'il ne puisse plus aller plus loin.

5.4 TS-251, TS-451

Suivez les étapes suivantes pour installer un module RAM dans le NAS.

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) cable(s) réseau, et tous les cables/connecteurs du NAS.
2. Retirez tous les disques durs du NAS.
3. Avant d'installer le module de mémoire, utilisez un bracelet antistatique pour éviter les décharges électriques. Le clip crocodile doit être mis à la terre.
4. Dévissez les vis à l'arrière (dessus et dessous) du NAS. Si vous avez un NAS avec 2 baies, il yaura deux vis. Un NAS avec 4 baies en aura quatre.

1. Retirez gentiment le couvercle du boitier du NAS en le faisant glisser (voir au-dessous du NAS pour des indicateurs visuels sur le verrouillage/deverrouillage du boitier du NAS).

1. Dévissez les quatre vis à l'intérieur (deux de chaque côté) du boîtier du disque dur.

1. Si c'est un NAS avec 4 baies, vous aurez aussi besoin de dévisser deux vis sur le dessus du boîtier de disque dur.

1. Enlevez doucement le boitier de disque dur du NAS en le foulevant dans sa fente.

1. Assurez-vous qu'un module de mémoire est installé dans la fente Primaire (rouge). Autrement le système n'arrivera pas à dé marrer. Lorsque vous installez deux modules de mémoire, assurez-vous qu'ils sont de la même taille et utilisez préféragonent des modules RAM du même type dans les deux fentes de mémoire. La mémoire maximale supportée est de 8Go combiné.

1. Réattachez le boitier de disque dur sur le NAS. Veuillez vous assurer qu'il rentre bien dans la fente.

1. Attachez le boîtier de disque dur en serrer les quatre vis internes (pour un NAS avec 4 baies, veuillez visser les deux autres vis en haut). Puis ré-attachez le couvercle du boîtier du NAS en le faisant glisser doucement.

2. Vissez les deux/quelre vis à l'arrière du NAS.

3. Reinsérez vos disques durs dans le NAS.

4. Branchez le cordon d'alimentation et les câbles sur le NAS.

5. Pour vérifier que le module de mémoire est reconnu par le NAS, allumez le NAS et connectez-vous dans l'interface web en tant qu'administrateur. Allez dans « État du système » > « Informations du système » et vérifie la mémoire totale dans « Informations du matériel » .

Chapitre 6. Installation d'une carte d'extension de réseau

Avertissement :

• Les instructions qui suivent ne doivent etre executees que par un technicien agree et formé.
• Respectez strictement les instructions d'installation d'une « Carte d'extension de réseau » sur le NAS.

La série TS-x79 Pro, TS-x70/x70 Pro possède des emplacements d'extension pour l'extension réseau. Vous pouvez insérer une carte d'extension réseau supplémentaire (achat optionnel) sur la carte mère du NAS pour augmenter votre bande passante réseau.

6.1 TS-670/670 Pro, TS-870/870 Pro, TS-879 Pro, TS-1079 Pro

Référez-vous au tableau de compatibilité ci-dessous et remplacez correctement le bracket de votre carte d'extension de réseau.

	Compatibilité de carte d'extension de réseau
Bracket A (X520-T2)	Intel® Ethernet Server Adapter X520-T2 (E10G42B)
Bracket B(X520-SR2/X520-DA2)	1. Intel® Ethernet Server Adapter X520-SR2 (E10G42BFSR)2. Intel® Ethernet Server Adapter X520-DA2 (E10G42BTDA)
Bracket C (Emulex)	1. Emulex OneConnect 10GbE Network Adapters, SFP+ Direct attach copper (OCe11102-NX)2. Emulex OneConnect 10GbE Network Adapters, Short reach optical (OCe11102-NM)3. Emulex OneConnect 10GbE Network Adapters, SFP+ Direct attach copper (OCe11102-IX)4. Emulex OneConnect 10GbE Network Adapters, Short reach optical (OCe11102-IM)

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le ou les câbles réseaux, et tout autre connecteur ou cable du NAS.
2. Avant d'installer la carte d'extension reseau, veuillez metre un bracelet antistatique afin d'éviter toute décharge d'électricité statique. La pince crocodile doit être connectée à la terre.
3. Desserrez les sept vis à l'arrière du NAS.

1. Demontez doucement le capot du boitier du NAS.

TS-470/TS-470 Pro:

1. Desserrez les vis et enlevez le capot de l'emplacement d'extension.

1. Attrapez la carte d'extension réseau par le bord. Alignez l'encoche sur le bord doré de la carte avec l'encoche de l'emplacement PCIe. Insérez la carte d'extension réseau dans l'emplacement PCIe jusqu'à ce qu'elle ne puisse pas aller plus loin.

1. Fixez les vis.

1. Refermez le capot du boitier et serrez les vis. Connectez l'adaptateur secteur et les cables au NAS.

2. Pour vérifier que la carte d'extension réseau est bien reconnaue par le NAS, allumez le NAS et accedez à l'interface web en tant qu'administrateur. Allez sur « System Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et vérifie le nombre total d'interfaces réseau.

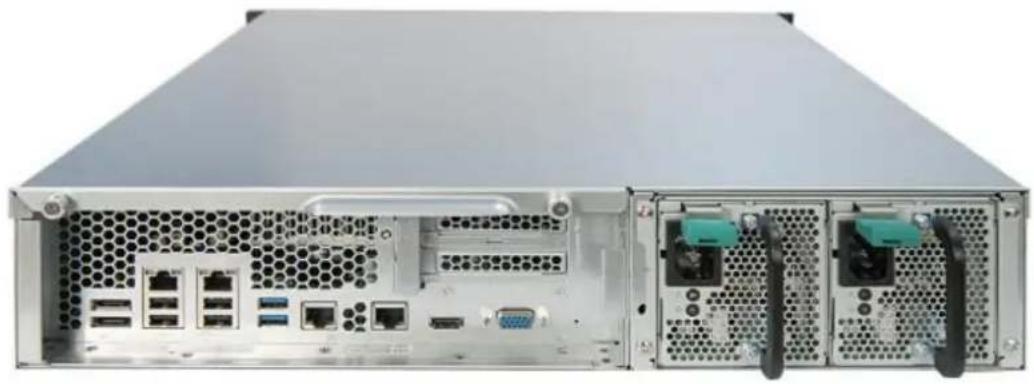

6.2 TS-879U-RP, TS-EC879U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP

1. Eteignez le NAS. Debranchez l'adaptateur secteur, le ou les cables reseaux, et tout autre connecteur ou cable du NAS.
2. Avant d'installer la carte d'extension reseau, veuillesmettre un bracelet antistatique afin d'eviter toute decharge d'electricite statique. La pince crocodile doit etre connectee a la terre.
3. Desserrez les 2 vis a l'arriere du NAS, comme le montre l'illustration.

1. Maintenez l'encoche sur le bord du couvercle supérieur. Retirez le couvercle supérieur en utilisant vos deux mains.

1. Desserrez les 4 vis, comme le montre l'illustration.

1. Saisissez le bord metallique du module carte adaptatrice de connexion. Retirez doucement le module.

1. Desserrez la vis et retirez le couvercle de la fente d'extension.

1. Inserez au maximum la carte d'extension du reseau dans la fente PCIe. Resserrez ensuite la vis.

1. Saisissez le bord metallique du module carte adaptatrice de connexion. Alignez l'encoche du bord dere de la carte adaptatrice de connexion et celle de la fente PCIe. Inserez au maximum le module de la carte d'extension du reseau dans la fente PCIe.

1. Vissez les vis. Fermez le couvercle du bati et serrez les vis.

1. Connectez l'adaptateur secteur et les câbles au NAS.

2. Pour vérifier que la carte d'extension réseau est bien reconnaue par le NAS, allumez le NAS et accédez à l'interface web en tant qu'administrateur. Allez sur « System Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et vérifie le nombre total d'interfaces réseau.

6.3 TS-870U-RP, TS-1270U-RP

1. Eteignez le NAS. Dé branchez l'adaptateur secteur, le(s) cable(s) réseau, et tous les câbles ou connexions du NAS.
2. Avant d'installer le module de mémoire, utilisez un bracelet anti-statique pour éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.
3. Dévissez les deux vis à l'arrière du NAS.

1. Tenez l'encoche sur le bord du capot supérieur. Des deux mains, enlevez le capot supérieur.

1. Desserrez les vis et enlevez le capot de l'emplacement d'extension.

1. Attrapez la carte d'extension réseau par le bord. Alignez l'encoche sur le bord doré de la carte avec l'encoche de l'emplacement PCIe. Insérez la carte d'extension réseau dans l'emplacement PCIe jusqu'à ce qu'elle ne puisse pas aller plus loin.

1. Fixez les vis.

1. Refermez le capot du boîtier et serrez les vis. Connectez l'adaptateur secteur et les câbles au NAS.

2. Pour vérifier que la carte d'extension réseau est bien reconnaue par le NAS, allumez le NAS et accédez à l'interface web en tant qu'administrateur. Allez sur « System Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et vérifie le nombre total d'interfaces réseau.

Chapitre 7. Echange à chaud des disques durs

Le NAS QNAP est compatible avec les disques durs SATA de 2,5 / 3,5 pouces de toutes les grandes marques de disques durs. Pour la liste de compatibilité mise à jour, veillez visiter http://www.qnap.com.

Attention :

• QNAP n'assume aucune responsabilité quant aux dommages ou dysfonctionnements du produit ni quant aux pertes / récapories de données dus à une mauvaise utilisation ou à une installation incorrecte des disques durs, quelles que soient les circonstances et les raisons.
• Veuillez noter que si vous installez un disque dur (neuf ou usage) qui n'a jamais été installé dans le NASAAParavant, le disque dur sera formaté et partitionné automatiquement et toutes les données qu'il contient seront effacées.

Système	Prend en charge les disques durs SATA de 3,5 pouces	Prend en charge les disques durs SATA de 2,5 pouces	Prend en charge les SSD	Prend en charge l'échange à chaud des disques durs (RAID 1 ou supérieur rieur uniquement)
TS-112, TS-212	Oui	Non	Non	Non
TS-120, TS-121	Oui	Oui	Oui	Non
HS-210, HS-251, TS-220, TS-221, TS-251, TS-412, TS-412U, TS-420, TS-420U, TS-421, TS-421U, TS-451, TS-459 Pro II, TS-651, TS-851, TS-879 Pro, TS-1079 Pro, TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-269 Pro, TS-469 Pro, TS-569 Pro, TS-669 Pro, TS-869 Pro, TS-469U-RP/SP, TS-869U-RP, TS-1269U-RP, TS-870U-RP, TS-1270U-RP, TS-470/470, Pro, TS-670/670, Pro, TS-870/870, Pro.	Oui	Oui	Oui	Oui
IS-400 Pro	Non	Oui	Oui	Oui

Le NAS prend en charge l'échange à chaud des disques durs lorsque l'une des unités connait une défaillance en mode RAID 1, ou lorsque une ou deux unités connaissent une défaillance en modes RAID 5 ou RAID 6. Appliquez la procédure ci-dessous pour échanger à chaud un disque dur lorsque l'une des unités de la configuration RAID connait une défaillance.

1. Ouvrez une session sur le NAS et vérifie la configuration du volume de disque dans « Gestion du volume ».
2. L'etat du volume doit être « en mode de grade »
3. Préparez un nouveau disque dur pour remplacer le disque défaillant. La capacité du nouveau disque dur doit être égale ou supérieure à celle du disque dur défaillant.
4. Débranche l'unité défaillante du NAS. Patientez environ 20 secondes ou jusqu'à ce que le serveur émette deux bips.
5. Enlevez l'unité défaillante du plateau pour unité.
6. Installé le nouveau disque dur dans le plateau pour unité. Insérez-le dans le NAS.
7. Le serveur devrait biper deux fois pendant 1,5 secondes.
8. Vérifiez l'etat du volume sur la page d'administration web. Le volume devrait être en cours de reconstruction.

Mise en garde : Il est vivement conseillé d'eteindre le serveur avant de remplaçer ses durs afin d'éviter tout risque d'électrocution.

Chapitre 8. Ré cupé ration RAID

Le NAS QNAP prend en charge la technologie de récapération RAID exclusive pour récapérer une volume de disque RAID défaillant en cas de déconnexion ou de retrait accidentel des disques durs du système me. A l'aide de la récapération RAID, vous pouvez faire retrouver un état normal à un volume RAID 1, RAID 5 ou RAID 6 inactif à partir d'un volume dégrade ou à une configuration RAID 0 et JBOD inactive.

Volume de disque	Prend en charge la ré cupé ration RAID	Nombre maximum de disques retireés permis
Unique	Non	-
JBOD	Oui	1 ou plus
RAID 0	Oui	1 ou plus
RAID 1	Oui	1 ou 2
RAID 5	Oui	2 ou plus
RAID 6	Oui	3 ou plus
RAID 10	Non	-

Si I'etat du volume est non actif, vous pouvez réinstaller les mêmes disques durs dans les mêmes emplacements du NAS. Puis cliquez sur « RECUPERER » sur la page « Gestion de disque » > « Gestion de volume » . Patientez environ 60 secondes pour que le processus s'accompilasse. Une fois que c'est terminé, vous pouvez de nouveau acceder à vos données.

Remarque :

• ÀpRESaovir récupé réun volume de disque RAID 1, RAID 5 ou RAID 6 de l'etat non actif au mode dégradé par le biais de la récapération RAID, vous pouvez dire ou écrire normalement sur le volume. L'état du volume retoume à la normale une fois la synchronisation effectué.
• Si l'unité membre déconnectee est endommagée, la fonction de récapération RAID ne marche pas.

	RAID 5 standard	RAID 5 QNAP	RAID 6 standard	RAID 6 QNAP
Mode dégradé	N-1	N-1	N-1 & N-2	N-1 & N-2
Protection Lecture seule (pour une sauvegarde immédiate des données et un remplacement de disque dur)	N/A	N-1, mauvais blocs détectés sur les disques encore actifs de la matrice.	N/A	N-2, mauvais blocs détectés sur les disques encore actifs de la matrice.
Récapération RAID (Statut RAID : non actif)	N/A	En cas de réinsertion de la totalité des disques durs d'origine sur le NAS. Il est possible de les surgyrer, de les identifier ou d'y accéder, et le superfloc disque dur n'est pas endommagé.	N/A	En cas de réinsertion de la totalité des disques durs d'origine sur le NAS. Il est possible de les surgyrer, de les identifier ou d'y accéder, et le superfloc disque dur n'est pas endommagé).
Incident RAID	N-2	N-2 disques durs défaillants et il est impossible de surgyrer/d'identifier les disques durs encore actifs ou d'y accéder.	N-3	N-3 et il est impossible de surgyrer/d'identifier les disques durs encore actifs ou d'y accéder.

N = nombre de disques durs sur la matrice

Chapitre 9. Utilisation de l'écran LCD

Cette fonction n'est fournie que sur les modèles de NAS avec des panneaux LCD. Veuillez visitor http://www.qnap.com pour plus de détails.

Votre apparéil NAS est doté d'un écran LCD des plus pratiques qui vous permet de configurer votre disque dur et de consulter les informations système.

Lors du démarrage du NAS, le nom du serveur et l'adresse IP s'affichent :

N	A	S	5	F	4	D	E	3
1	6	9	.	2	5	4	.	1	0	0	.	1	0	0

Lors de la première installation, l'écran LCD indique le nombre de disques durs détectés ainsi que l'adresse IP. Vous pouze alors configurer les disques durs.

Nombre de disques durs dé tectés	Configuration par dé faut du disque	Options disponibles de configuration du disque *
1	Unique	Unique
2	RAID 1	Unique-> JBOD -> RAID 0 -> RAID 1
3	RAID 5	Unique-> JBOD -> RAID 0 -> RAID 5
4 ou plus	RAID 5	Unique->JBOD -> RAID 0 -> RAID 5 -> RAID 6

*Appuyez sur le bouton « Sélection » (Select) pour désirer votre option, puis appuyez sur le bouton « Entrée » (Enter) pour confirmer.

Par exemple, lorsque vous allumez votre NAS et que 5 disques durs sont installés, l'écran LCD affichera les informations suivantes :

C

o

n

f

i

g

.

D

i

s

k

s

?

→

R

A

I

D

5

Vous pouvez appuyer sur le bouton « Sélection » (Select) pour vous déplacer parmi les options, par ex. RAID 6.

Appuyez sur le bouton « Entrée » (Enter) et le message ci-dessous s'affiche. Appuyez sur le bouton « Sélection » (Select) pour désir « Oui » (Yes). Appuyez une nouvelle fois sur le bouton « Entrée » (Enter) pour confirmer.

C

h

o

o

s

e

R

A

I

D

5

?

→

Y

e

s

N

o

Lorsque vous effectuez une configuration RAID 1, RAID 5 ou RAID 6, le système va initialiser les disques durs, créé le dispositif RAID, formater le dispositif RAID et le monter en tant que volume sur le NAS. La progression sera affichée sur l'écran LCD. Lorsqu'elle atteint 100% , vous pouze acceder au volume RAID, et par exemple créé des repertoires partages et télécharger des fichiers dans les repertoires sur le NAS. Pendant ce temps, pour vous assurer que les bandes et les blocs de tous les éléments du RAID sont prêt, le NAS va executer la synchronisation RAID et la progression s'affichera à la page « Gestion du Disque » > « Gestion du Volume ». Le taux de synchronisation se situe aux alentours de 30-60 Mo/s (il varie en fonction des modèles de disques durs, de l'utilisation des ressources du système, etc.).

Remarque: Si un disque faisant partie de la configuration RAID est perdu lors de la synchronisation, le dispositif RAID va passé en mode dégradé. Les données du volume restent accessibles. Si vous ajoutez un nouveau disque au dispositif, ce dernier va commencer à se reconstituer. Vous pouvez en vérifier l'objet à la page « Gestion du Volume ».

Pour crypter le volume de disque, Sélectionnez « Yes » lorsque * s'affiche sur l'écran LCD. Le mot de passer de cryptage par défaut est « admin » . Pour modifier ce mot de passer, veillez vous connecter à l'interface d'administration en ligne en mode administrateur et modifiez les paramètres sous « Configuration du Périphérique » > « Gestion du cryptage du volume de disque » .

E

n

c

r

y

p

t

V

o

I

u

m

e

?

→

Y

e

s

N

o

Une fois la configuration terminée, le nom du serveur et l'adresse IP s'affichent. Si le NAS ne parvient pas à créé le volume de disque dur, le message ci-dessous s'affiche.

C

r

e

a

t

i

n

g

.

.

.

R

A

I

D

5

F

a

i

I

e

d

Remarque : Conformément aux restrictions législatives de certains pays, il est possible que les fonctions de chiffrement des données ne soient pas disponibles.

Affichage des informations système sur l'écran LCD

Lorsque le nom du serveur et l'adresse IP s'affichent sur I'écran LCD, vous pouvez appuyer sur le bouton « Entrée » (Enter) pour acceder au Main Menu. Ce Menu principal - Main

Menu - comporte les éléments suivants :

1. TCP/IP
2. Physical disk
3. Volume
4. System
   5.Shut down
5. Reboot
6. Password
7. Back

1. TCP/IP

Sous l'option TCP/IP, vous pouvez consulter les informations suivantes :

• Back to Main Menu

• Sous l'option Network Settings – Static IP, vous pouvez configurer l'adresse IP, le masque de sous-réseau, la passerelle, et le DNS du LAN 1 et du LAN 2.

2. Physical disk

Sous l'option Physical disk, vous pouvez consulter les informations suivantes :

• Disk Info
• Back to Main Menu

Les données relatives au disque indiquent la température ainsi que la capacité du disque dur.

D

i

s

k

:

1

T

e

m

p

:

5

0

°

C

S

i

z

e

:

2

3

2

G

B

3. Volume

Cette section affiche la configuration du disque NAS. La première ligne indique la configuration RAID et la capacité de stockage ; la seconde ligne indique l'identifiant de configuration du disque.

R	A	I	D	5							7	5	0	G	B
D	r	i	v	e		1	2	3	4

Si plusieurs volumes sont présents, appuyez sur le bouton « Sélection » (Select) pour afficher les informations. Le tableau ci-dessous vous renseigne sur les messages LCD pouvant apparaitre dans le cas d'une configuration RAID 5.

Affichage LCD	Configuration du disque
RAID5+S	RAID5+secours
RAID5 (D)	RAID 5 mode dégradé
RAID 5 (B)	RAID 5 reconstruction
RAID 5 (S)	RAID 5 resynchronisation
RAID 5 (U)	RAID non-monté
RAID 5 (X)	RAID 5 non-activé

4. System

Cette section affiche la température du système et la vitesse de rotation du ventilateur du système.

C

P

U

T

e

m

p

:

5

0

°

C

S

y

s

T

e

m

p

:

5

5

°

C

S

y

s

F

a

n

:

8

6

5

R

P

M

5.Shut down

Selectionnez cette option pour eteindreVote NAS. Appuyez sur le bouton

« Sélection » (Select) pourCHOISIR 'Oui' (Yes).Appuyez ensuite sur le bouton « Entre e
(Enter) pour confirmer.

6. Reboot

Selectionnez cette option pour redémarrer votre NAS. Appuyez sur le bouton

« Sélection » (Select) pourCHOISIR 'Oui' (Yes).Appuyez ensuite sur le bouton « Entre e
(Enter) pour confirmer.

7. Password

Par défaut, le champ du mot de passer de l'écran LCD est laissé vierge. Sélectionnez cette option pour modifier votre mot de passer. Appuyez sur le bouton « Sélection » (Select) pour continuer.

C

h

a

n

g

e

P

a

s

s

w

o

r

d

Y

e

s

→

N

o

Voussouspoucez saisir un mot de passage de 8 caracteteres numériques (0-9) maximum.

Lorsque le curseur se déplace sur « OK», appuyez sur le bouton « Entre » (Enter).

Vérifiez votre mot de passer avant de confirmer la modification.

N

e

w

P

a

s

s

w

o

r

d

:

O

K

8. Back

Selectionnez cette option pour returner au Menu principal.

Messages syste me

Lorsque votre NAS déetecte une erreur système, un message d'erreur s'affiche sur l'écran LCD. Appuyez sur le bouton « Entrée » (Enter) pour dire ce message. Appuyez une nouvelle fois sur le bouton « Entrée » (Enter) pour passer au message suivant.

S

y

s

t

e

m

E

r

r

o

r

!

P

I

s

.

C

h

e

c

k

L

o

g

s

Message système	Description
Sys. Fan Failed	Défaillance du ventilateur du système
Sys. Overheat	Surchauffe du système
HDD Overheat	Surchauffe du disque dur
CPU Overheat	Surchauffe de l'unité centrale
Network Lost	LAN 1 et LAN 2 déconnectés en mode basculment ou en mode équilibrage de charge
LAN1 Lost	LAN 1 déconnecté
LAN2 Lost	LAN 2 déconnecté
HDD Failure	Défaillance du disque dur
Vol1 Full	Volume plein
HDD Ejected	Disque dur éjecté
Vol1 Degraded	Volume en mode dégradé
Vol1 Unmounted	Volume non-monté
Vol1 Nonactivate	Volume non-activé

Chapitre 10. Installer l'unité d'alimentation électrique

Remarque :

• Cette section s'applique uniquement aux modèles de NAS à montage sur rack.
• Les blocs d'alimentation du TS-879U-RP, TS-EC879U-RP, TS-469U-RP/SP, TS-869U-RP, TS-1269U-RP ne doit être remplace que par un technicien/agree et formé.

10.1 Turbo NAS 1U

Remarque: Seul un technician/agree et formé est habilité à utiliser les instructions suivantes.

Pour installer une unité d'alimentation redondante sur le Turbo NAS 1U, précisé de la façon décrite ci-dessous.

1. Eteigneze le NAS.
2. Enlevez la vis et la plaque cache.

1. Insérez l'unité d'alimentation électrique et enoncez-la à fond.

1. Serrez bien la vis.

1. Allumez le NAS.

Remarque : Pour remplacer une unité d'alimentation defaillante, éteignez le NAS. Puis enlevez l'unité defaillante en sécurité et repêze les étapes 3 à 5 ci-dessus pour installer une nouvelle unité.

10.2 TS-469U-RP/SP

Remarque: Les instructions suivantes ne doivent être suivies que par un technicien qualifié et autorisé.

Suívez les instructions pour remplacer une unité d'alimentation défectueuse dans le TS-469U-RP/SP.

1. Eteignez le NAS.
2. Poussez le levier vert et retirez l'unité d'alimentation défectueuse.

1. Insérez une nouvelle unité d'alimentation et enforcez-la jusqu'au fond.

1. Allumez le NAS.

Mise en garde : Le NAS prend en charge le remplacement de l'unité d'alimentation

électrique redondante sansmettre le serveur hors tension lorsquel'unité d'alimentation électrique redondante est désactivée. Cependant, il vous est vivement recommandé d'eteindre l'unité NAS avant de remplacer l'unité d'alimentation électrique afin delimiter les risques d'électrocution.

Si vous utilisez un modele de NAS à montage sur rack à unité d'alimentation unique (SP), vous pouze installer une seconde unité d'alimentation électrique sur le NAS pour faire évoluer votre modele SP en un modele à alimentation redondante (RP).

10.3 2U/3U Turbo NAS (uniquement TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP)

Remarque: Seul un technician/agree et formé est habilité à utiliser les instructions suivantes.

Pour remplacer une unité d'alimentation défaillante du Turbo NAS TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP ou TS-EC1679U-RP, suivez les étapes ci-dessous.

1. Éteignez le NAS.
2. Tenez la poigne noire et appuyez sur le bouton vert tout en le maintainant fermement.

1. Debranche le bloc d'alimentation defaillant.

1. Branchez un nouveau bloc d'alimentation sur le NAS.

1. Allumez le NAS.

10.4 Turbo NAS 2U (sauf TS-1279U-RP et TS-EC1279U-RP)

Remarque: Seul un technician/agree et formé est habilité à utiliser les instructions suivantes.

Pour remplaçer une unité d'alimentation électrique défailleante sur un Turbo NAS 2U, veillez procédér de la façon décrite ci-dessous.

1. Eteignez le NAS.

2. Dévissez la vis de l'unité d'alimentation défauillante dans le sens inverse des aiguilles d'une montre.

1. Debranche l'unité d'alimentation defaillante.

1. Branchez la nouvelle unité d'alimentation sur le NAS.

1. Serrez la vis sur l'unité d'alimentation dans le sens des aiguilles d'une montre.

1. Allumez le NAS.

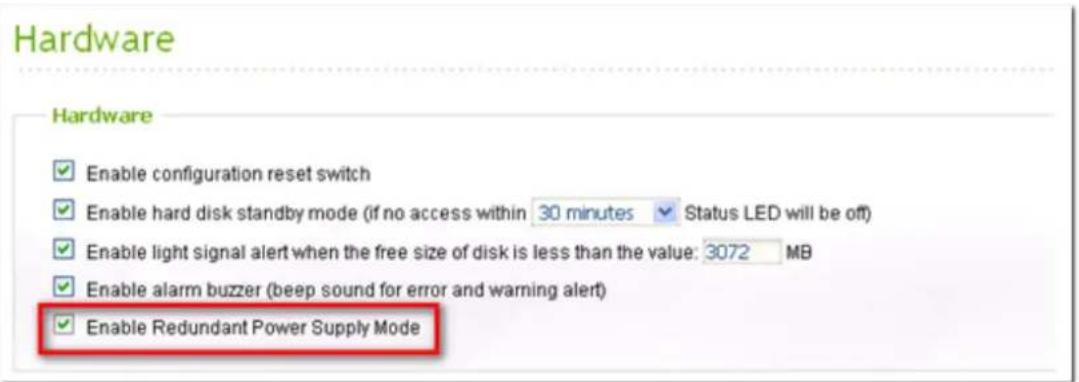

Activer l'alerte pour l'unité d'alimentation redondante sur l'interface de type web :

Si vous avez installé deux unités d'alimentation électrique (PSU) sur le NAS et que vous les avec branchées sur les prises d'alimentation, les deux PSU alimentent le NAS en électricité (cela s'applique aux modeles 1U et 2U). Vous pouvez activer le mode d'alimentation redondante dans « Administration système » > « Matériel » pour receivevoir une alerte pour l'alimentation électrique redondante. Le NAS émet un bip et enregistre des messages d'erreur dans les « Journaux système » lorsque la PSU est débranchée ou connait une défaillance.

Si vous n'avez installé qu'une PSU sur le NAS, nous vous recommendons de ne PAS activer cette option.

• Cette fonction est désactivée par défaut.

La description qui suit ne s'applique qu'aux modès de NAS 1U.

(1) Indicateurs d'alimentation électrique :

✓ Indicateur d'alimentation vert (gauche) : Indique que l'etat de l'unité d'alimentation électrique est normal.
Indicateur d'alimentation rouge (droite) : Indique que l'etat de l'unité d'alimentation electrique est anormal.

(2) Bouton silence de l'alarme d'alimentation :

Lorsqu'une erreur est détectée sur l'unité d'alimentation électrique, le système émet des bips pour alerter l'administrateur. Vous pouvez appuyer sur ce bouton pour désactiver l'alarme.

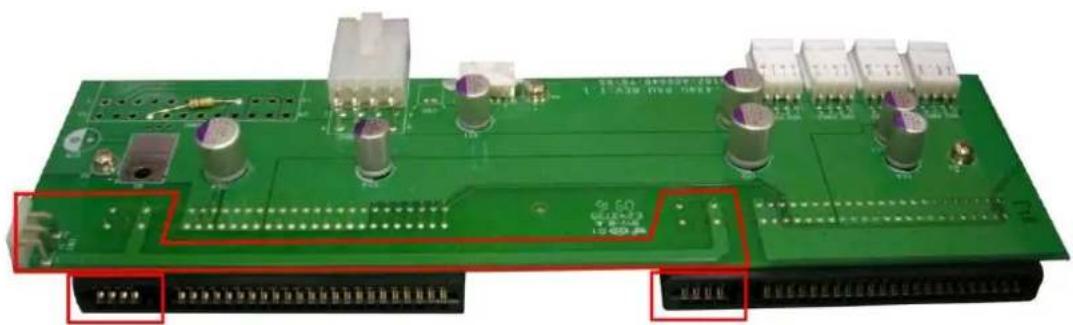

MISE EN GARDE : RISQUE D' ELECTROCUTION

Les connecteurs du panneau arrire (éléments entourés ci-dessous) contiennent une haute tension. Ne PAS toucher ces éléments afin d'éviter tout risque d'électrocution de l'opérateur de maintenance.

Support Technique

Pour toutes demandes de support technique, veuilles vous reférer au manuel utilisateur. QNAP fournit également un Support en Ligne spécialisé et un service clientèle via la messagerie instantanée.

Support en ligne: http://www.qnap.com

Forum:http://forum.qnap.com

Assistance technique aux É tats Unis et au Canada :

Email: [e-mail]

TEL: [phone]

Adresse : 168 University Parkway, Pomona CA 91768

Horaires d'ouverture : 08h00- 17h00 (GMT- 08h00 heures du Pacifique, du lundi au vendredi)

GNU GENERAL PUBLIC LICENSE

Annexe A : Classes de conformité du produit

Modèle les de NAS	FCC	CE
TS-EC1679U-RP	Classe A	Classe A
TS-EC1279U-RP	Classe A	Classe A
TS-EC879U-RP	Classe A	Classe A
TS-1679U-RP	Classe A	Classe A
TS-1279U-RP	Classe A	Classe A
TS-1270U-RP	Classe A	Classe A
TS-1269U-RP	Classe A	Classe A
TS-879U-RP	Classe A	Classe A
TS-870U-RP	Classe A	Classe A
TS-869U-RP	Classe A	Classe A
TS-469U-RP/SP	Classe A	Classe A
TS-421U	Classe A	Classe A
TS-420U	Classe A	Classe A
TS-412U	Classe A	Classe A
TS-1079 Pro	Classe A	Classe A
TS-879 Pro	Classe A	Classe A
TS-870 Pro	Classe B	Classe B
TS-869 Pro	Classe B	Classe B
TS-670 Pro	Classe B	Classe B
TS-669 Pro	Classe B	Classe B
TS-569 Pro	Classe B	Classe B
TS-470 Pro	Classe B	Classe B
TS-469 Pro	Classe B	Classe B
TS-269 Pro	Classe B	Classe B
TS-870	Classe B	Classe B
TS-851	Classe B	Classe B
TS-670	Classe B	Classe B
TS-651	Classe B	Classe B
TS-470	Classe B	Classe B
TS-451	Classe B	Classe B
TS-421	Classe B	Classe B
TS-251	Classe B	Classe B
TS-221	Classe B	Classe B
TS-121	Classe B	Classe B
TS-420	Classe B	Classe B
TS-220	Classe B	Classe B
TS-120	Classe B	Classe B
TS-412P	Classe B	Classe B
TS-212P	Classe B	Classe B
TS-112P	Classe B	Classe B
HS-210	Classe B	Classe B
TS-212-E	Classe B	Classe B
HS-251	Classe B	Classe B
