KS68 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 2 voies
Marque	KICKER
Modèle	KS68
Dimensions du haut-parleur	165 mm (6,5 pouces)
Diamètre du trou de montage	143 mm (5 5/8 pouces)
Profondeur de montage (dessus)	18,6 mm (0,73 pouce)
Profondeur de montage (dessous)	54 mm (2 1/8 pouces)
Dépassement du tweeter	12,1 mm (0,48 pouce)
Impédance nominale	4 ohms
Puissance admissible RMS	65 W
Puissance de crête RMS	195 W
Sensibilité	90 dB (1 W/1 m)
Réponse en fréquence	40 Hz - 21 kHz
Matériau du cône du woofer	Polypropylène
Matériau de la suspension du woofer	Santoprène
Matériau du dôme du tweeter	Titane
Aimant du tweeter	Néodyme
Type de tweeter	Dôme
Grille incluse	Oui, avec verrouillage
Utilisation recommandée	Enceintes avant/arrière de véhicule
Montage	Sans enceinte (free-air)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Niveaux sonores élevés peuvent endommager l'ouïe
Garantie	Internationale, contacter le revendeur

FOIRE AUX QUESTIONS - KS68 KICKER

Quelle est la puissance RMS maximale recommandée pour le KS68 ?

La puissance RMS recommandée est de 65 W, avec une puissance de crête de 195 W. Utilisez un amplificateur ou une source adaptée à une charge de 4 ohms.

Puis-je installer le KS68 sans enceinte ?

Oui, il est conçu pour un montage sans enceinte (free-air). Assurez-vous d'isoler l'avant et l'arrière du haut-parleur pour éviter les courts-circuits acoustiques.

Quel calibre de fil utiliser pour le câblage ?

Utilisez du fil de calibre 16 AWG ou supérieur pour une performance optimale.

Le KS68 est-il compatible avec mon autoradio d'origine ?

Oui, il fonctionne avec toute source ou amplificateur conçu pour une charge de 4 ohms. Vérifiez que votre autoradio supporte cette impédance.

Quel est le diamètre de perçage nécessaire pour le montage ?

Le diamètre du trou de montage est de 143 mm (5 5/8 pouces). Utilisez un foret de 2,5 mm pour les vis de fixation.

Comment nettoyer le haut-parleur KS68 ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la membrane ou la suspension.

Que faire si le haut-parleur dépasse de la portière ?

Si le poids est excessif, utilisez un anneau de renforcement en bois ou en panneau de fibres de densité moyenne fixé à la portière.

Puis-je utiliser le KS68 dans une enceinte close ?

Oui, il peut être utilisé dans une enceinte close, mais il est optimisé pour un montage free-air. Suivez les instructions de montage fournies.

Comment brancher deux haut-parleurs KS68 sur un même canal ?

Connectez-les en parallèle pour une impédance de 2 ohms ou en série pour 8 ohms. Assurez-vous que votre amplificateur supporte la charge résultante.

Où puis-je trouver des pièces de rechange pour le KS68 ?

Contactez votre revendeur agréé KICKER ou le distributeur international. Les pièces détachées sont disponibles via le réseau de service après-vente.

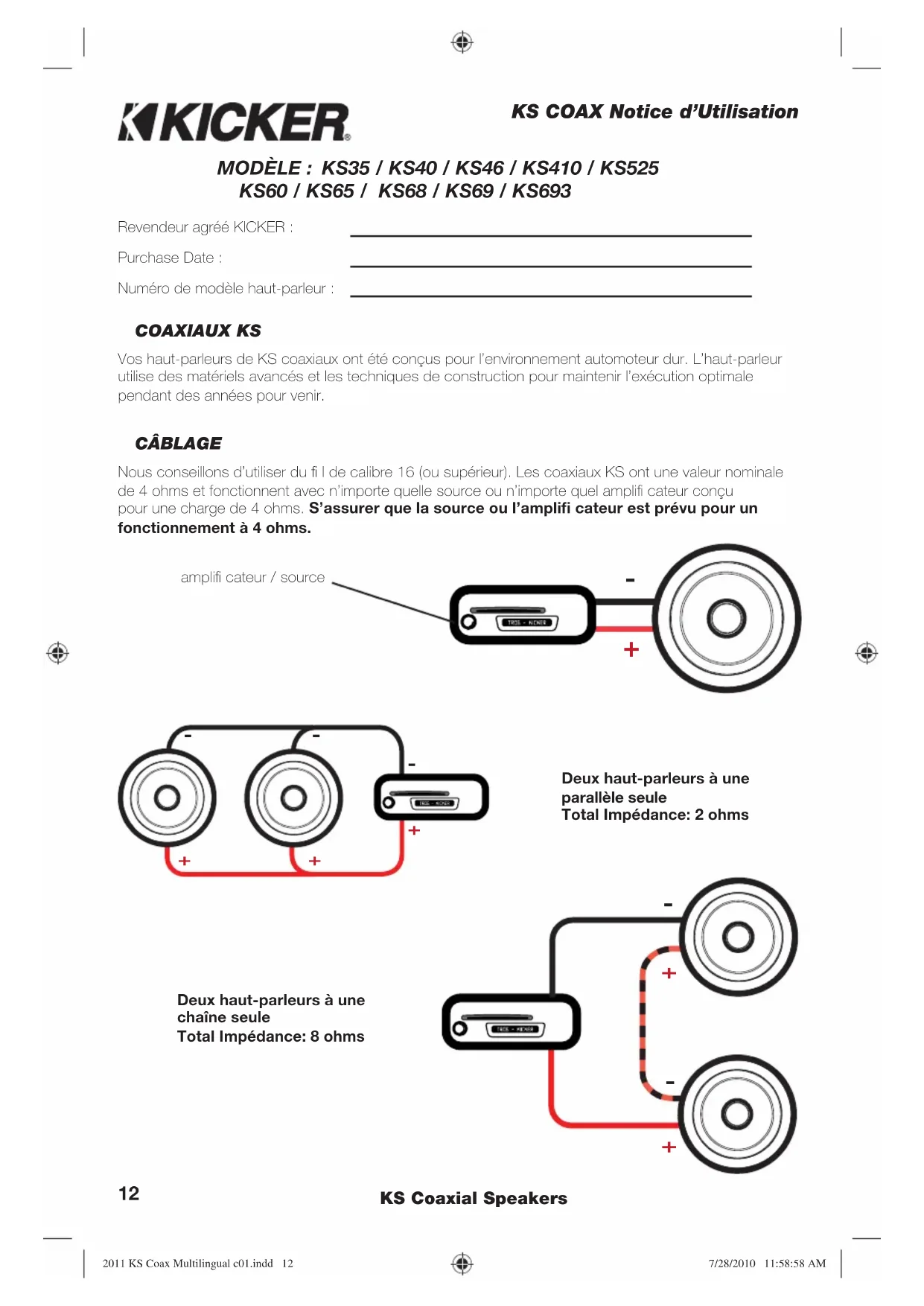

MODE D'EMPLOI KS68 KICKER

Haut-parleurs Coaxiaux KS

Manuel d'utilisation

MODEL: KS35 / KS40 / KS46 / KS410 / KS525

KS60 / KS65 / KS68 / KS69 / KS693

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

KS Coaxial Speakers

Revendeur agréé KICKER :

Purchase Date :

Numéro de modèle haut-parleur :

COAXIAUX KS

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

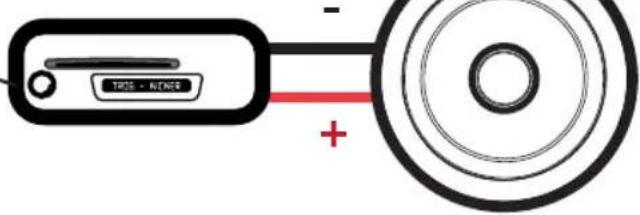

CÂBLAGE

Nous conseillons d'utiliser du fi I de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplifi cateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplifi cateur est prévu pour un fonctionnement à 4 ohms.

amplifi cateur / source

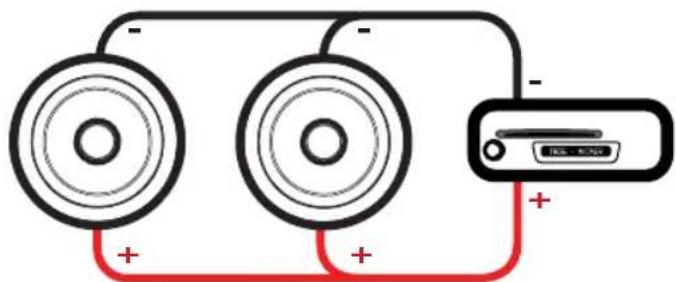

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Taille du wootor, in (mm)	3 1/2 (89)	4 (100)	4x6 (100x160)	4x10 (100x250)	5 1/4 (130)	6 (160)	6 1/2 (165)	6x8 (150x200)	6x9 (150x230)	6x9 (150x230)
Taille du moyenne, in (mm)	-	-	-	-	-	-	-	-	-	2 (50)
Taille du tweeter, in (mm)	1/2 (13)	1/2 (13)	1/2 (13)	1/2 (13)	3/4 (20)	3/4 (20)	3/4 (20)	3/4 (20)	1 (25,4)	3/4 (20)
Impédance, (résistance CC)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)
Plage de puissance, Wafta RMS	6-20	6-30	6-30	6-35	6-45	6-65	6-65	6-60	6-90	6-100
Pc de tenue en puissance, (RMS)	40	60	60	70	135	195	195	180	270	300
Sensiolité à 1 W, 1 m	88	88	85	86	90	90	90	90	92	92
Plage de fréquence effective, Hz	80-20k	60-20k	50-20k	45-20k	45-21k	43-21k	40-21k	45-21k	30-21k	30-21k
Diamètre du trou de montage, in (mm)	3 3/16 (81)	3 11/16 (94)	3 1/2x5 3/4(89x146)	3 7/8x9 5/16(98x237)	4 9/16 (116)	5 (127)	5 5/8 (143)	5x7 (127x178)	6x8 9/16(152x217)	6x8 9/16(152x217)
Prof. de montage à la surface supérieure,in (mm)	,31 (8)	,42 (10,7)	,22 (5,7)	,23 (5,9)	,57 (14,4)	,83 (21,2)	,73 (18,6)	,01 (.31)	,57 (14,5)	,91 (23,1)
Profondour de montage à la baso, in (mm)	1 9/16 (40)	1 3/16 (46)	1 3/16 (46)	2 7/16 (62)	2 (51)	1 15/16 (49)	2 1/8 (54)	2 3/8 (60)	3 3/16 (81)	3 3/16 (81)
Dépassement du haut-parleur d'aigus, in (mm)	,09 (2,4)	,09 (2,3)	,06 (1,5)	,05 (1,2)	,15 (3,9)	,47 (11,9)	,48 (12,1)	0	0	,34 (8,6)
Verrouiller par les grilles	No	Oui	No	No	Oui	Oui	Oui	No	Oui	Oui
Matériau de l'aiment de haut-parleur d'aigus	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme
Matériau de la membrane de haut-parleurd'aigus	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	Titane	Titane	Titane	Titane	Titane	Titane
Type de haut-parleur d'aigus	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme	Dôme	Dôme	Dôme	Dôme	Dôme
Matériau du cône de haut-parleur de graves	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matériau de la bourro de haut parleur de graves	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene

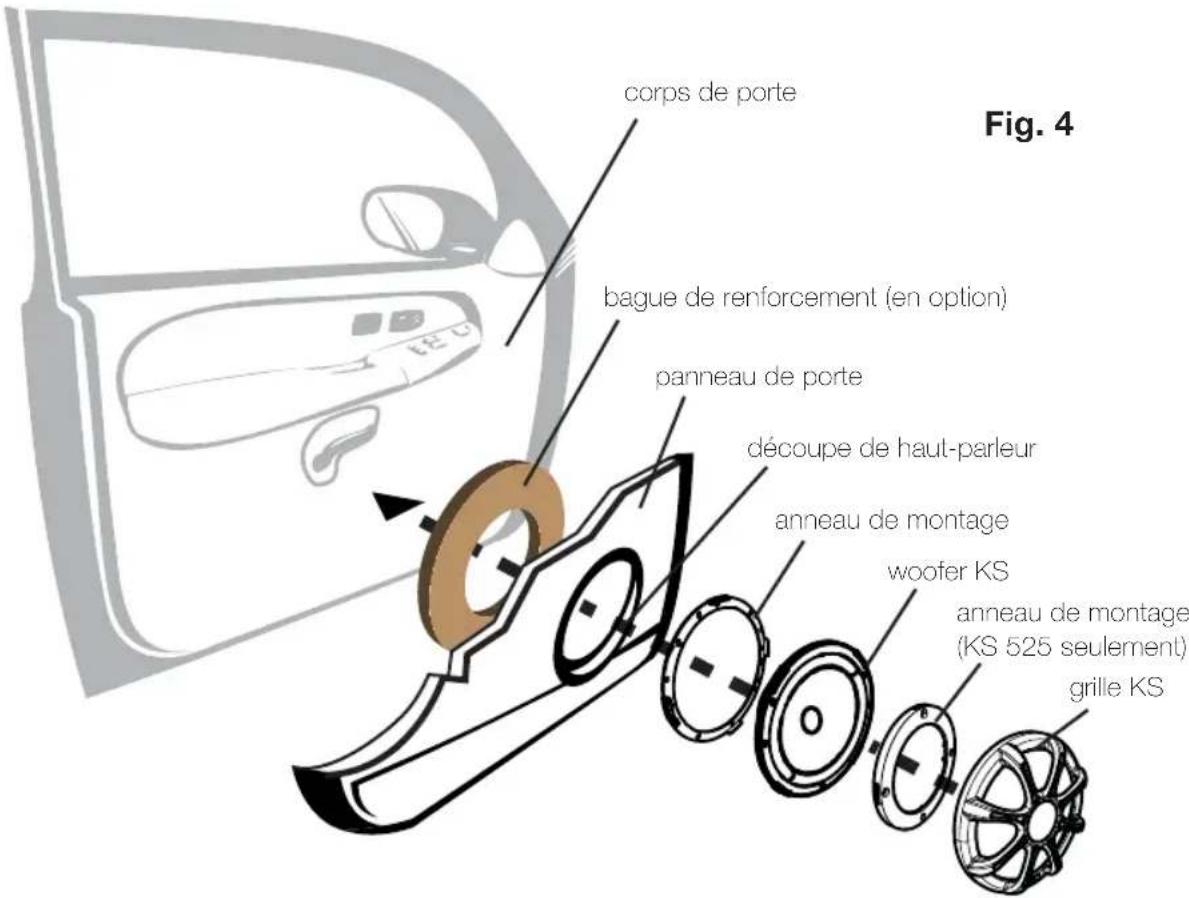

MONTAGE DU WOOFER

Les coaxiaux Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Dans le cas du remplacement de haut-parleurs d'origine en utilisant les mêmes emplacements, il peut être nécessaire d'agrandir les découpes de haut-parleurs et de percer de nouveaux trous pour les vis, à l'aide d'un foret de 2,5 mm. Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

Si les emplacements des découpes de haut-parleurs obligent à couper des parties métalliques, évitez la structure et les renforts métalliques. Si le poiKS du haut-parleur est excessif pour la portière et sa garniture, un anneau de renforcement facultatif (morceau de bois mince ou panneau de fi bres de bois de densité moyenne) peut être fi xé ou collé à la portière. Montez le haut-parleur dans le véhicule conformément à la fi gure 4.

Astuce de pro : Vous êtes un KICKER IX ou ZX Stereo-Amplificateur, un caisson de d'extrêmes graves, et quelques câbles loin d'un grand système de stéréo ! Les stereo-amplifi caleurs de IX le font facile à améliorer le basse balancer-solide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplifi cateur de IX.

KS Coaxial Speakers

INTERNATIONAL WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Los haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens !

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
