MODE D'EMPLOI VEOSPH44 Ecler

VEO-SPH44 SPLITTER Splitter 1x4 pour HDMI 2.0

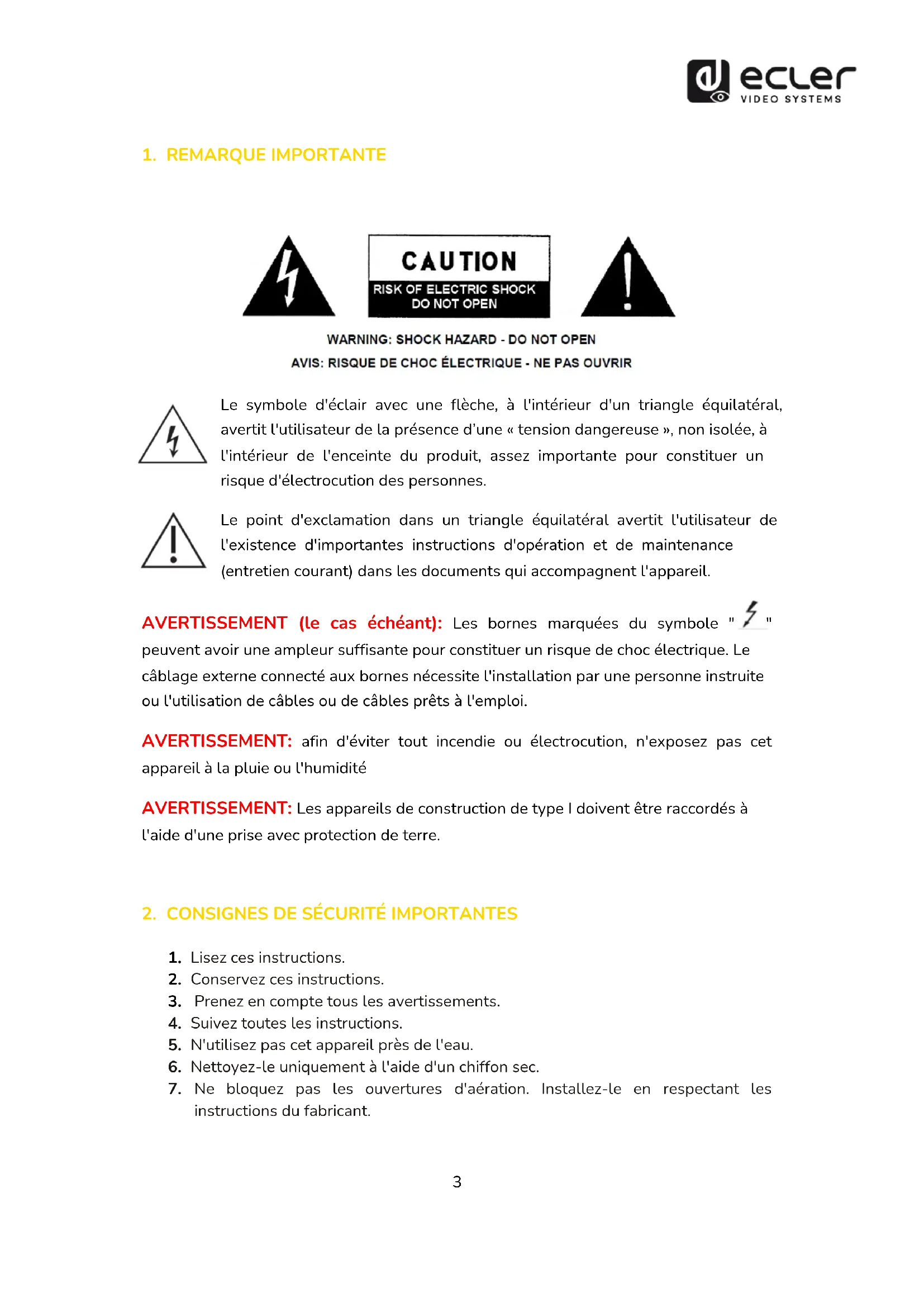

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet

appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à

l'aide d'une prise avec protection de terre.

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les

instructions du fabricant.4

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des

bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du

cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en

particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une

réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER (13) désactive les

fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble

16. Une partie de l'étiquetage du produit se trouve à la base du produit..

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et

aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT: Ce produit ne doit en aucun cas être mis au rebut en tant

que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5

Merci d'avoir choisi notre splitter VEO-SPH44, il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir un fonctionnement optimal de cet appareil, nous vous recommandons de faire assurer sa maintenance par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Le VEO-SPH44 Ecler est un amplificateur de distribution 1x4 professionnel pour HDMI 2.0. Il prend en charge les formats HDR et les débits de données HDMI jusqu'à 18 Gbits/s, y compris les résolutions vidéo 4K/UHD à 60 Hz avec échantillonnage de la chrominance de 4:4:4. Il inclut trois réglages différents de gestion EDID et est compatible HDCP 2.2. Le VEO-SPH44 garantit une intégration transparente dans toutes les applications qui nécessitent les tout derniers écrans et sources 4K/UHD et HDR. Caractéristiques :

• Affiche simultanément une source UItra Haute Définition sur un maximum de quatre écrans UItra HD

• Prend en charge des résolutions jusqu'à l’UItra HD 4Kx2K (4096x2160 à 60 Hz, YUV 4:4:4)

• Trois modes de réglage EDID

• Compatible HDCP2.2/1.4

• Prend en charge la norme Deep Color jusqu'en 36 bit

• Prend en charge les formats LPCM 7.1, Dolby TrueHD, Dolby Digital Plus et DTS- HD Master Audio

• Prend en charge les contenus HDR et 3D

• Prend en charge les débits de données vidéo jusqu'à 18 Gbits/s6

5. CONTENU DE L'EMBALLAGE

• 1 amplificateur de distribution HDMI

• 1 alimentation électrique internationale CC 5 V, 1 A

6. DESCRIPTIONS DES FACES

Face avant et face arrière

1. Voyant de liaison d'entrée HDMI

2. Voyants de liaison de sortie HDMI

3. LED témoin d’alimentation

4. Sélecteur de fonction EDID : mode Mixed

Les réglages EDID suivront la résolution la plus basse prise en charge par l'écran connecté à la sortie Out4 afin d'assurer la compatibilité entre tous les écrans.

5. Sélecteur de fonction EDID : mode Auto

Les écrans sont ramenés à la résolution par défaut de 4096x2160 à 60 Hz

6. Sélecteur de fonction EDID : mode Copy

Dans ce mode, lorsque la sortie Out4 est connectée à un écran, les écrans connectés aux sorties Out3/2/1 reçoivent une copie des informations EDID négociées pour la sortie Out4.

7. Port de mise à jour du firmware

8. Connecteur d'alimentation CC 5 V

9. Ports de sortie HDMI

10. Port d'entrée HDMI7

7. CONNEXION ET INSTALLATION

1. Connectez une source de signal HDMI (telle qu'ordinateur, décodeur TV, etc.) au

port d'entrée HDMI du VEO-SPH44.

2. Connectez les ports de sortie HDMI du VEO-SPH44 aux écrans.

3. Allumez le VEO-SPH44, les écrans et les sources.

• La version de HDCP a priorité sur l'EDID : lorsque la source est compatible HDCP 2.2, les réglages EDID 4K à 60 Hz ne seront acceptés que si les écrans sont compatibles HDCP 2.2, sinon la sortie sera automatiquement réglée sur 1080p à 60 Hz. Veuillez consulter le tableau suivant :

• Les formats HDR ne sont pas pris en charge lorsque le VEO-SPH44 est en mode « Auto ».

Résolutions Vidéo 4096x2160 à 24/25/30/50/60 Hz, 3840x2160 à 24/25/30/50/60 Hz, 2048x1080p 1080p à 23,98/24/25/29,97/30/50/59,94/60 Hz, 1080i à 50/59,94/60 Hz, 720p à 50/59,94/60 Hz, 576p, 576i, 480p, 480i Espace couleur YCbCr, RVB Sous-échantillonnage de la chrominance 4:4:4, 4:2:2, 4:2:0 Profondeur de couleur 8 bit, 10 bit, 12 bit HDR HDR10 Bande passante du signal 18 Gbit/s HDCP Compatible 2.2, 1.4 Formats audio PCM 2 canaux, LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby TrueHD, DTS-HD Master Audio Fréquence d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz Résolution en bits Jusqu'à 24 bit Distance HDMI Jusqu'à 10 mètres avec des câbles VEO Ecler Température de fonctionnement −5 à +40 °C Humidité 5 - 90 % d’humidité relative (sans condensation) Consommation électrique 2 W max. Entrée d'alimentation CA 100~240 V 50/60 Hz, sortie : CC 5 V / 1 A Dimensions (H x L x P) 150mm x 65mm x 17mm (5.9“ x 2.56“ x 0.67“) Poids 245g (0.540 lbs)9

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ ([phone] | [e-mail] www.ecler.com
