MODE D'EMPLOI VSX 12.2BP TANNOY

Klimazonen bis 45° C einsetzbar. Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten. Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie nden Sie online unter musictribe.com/warranty. Les points repérés par ce symbole portent une tension électrique susante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modication doit être eectuée uniquement par un personnel qualié. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnel qualié. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel qualié. Pouréviter tout risque de choc électrique, n’eectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être eectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chion sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chauage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur diérente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eectuer le changement de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien de l’appareil doivent

être eectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil

dénué de bouton marche/arrêt doit rester accessible enpermanence.

17. Mise au rebut appropriée de

ce produit: Ce symbole indique qu’en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l’environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l’utilisation ecace des ressources naturelles. Pour plus d’informations sur l’endroit où vous pouvez déposer vos déchets d’équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil dans un espace conné tel

qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais d’objets enammés, tels que des

bougies allumées, sur l’appareil.

20. Gardez à l’esprit l’impact environnemental lorsque

vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

21. Cet appareil peut être utilisé sous un climat tropical

ou modéré avec des températures de 45°C maximum. Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se ant en partie ou en totalité à toute description, photographie ou armation contenue dans ce document. Les caractéristiques, l’apparence et d’autres informations peuvent faire l’objet de modications sans notication. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés. Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty. Consignes de sécurité

Mode Panneau arrière Connecteur Schéma interne Passif

Mode Panneau arrière Connecteur Schéma interne Parallel

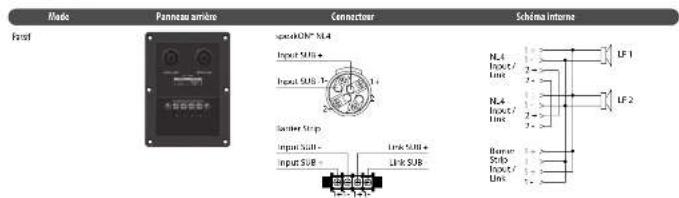

Mode Panneau arrière Connecteur Schéma interne Passif

LF 120 VSX Series Quick Start Guide 21 Montage et xation Les armoires de la série VSX sont conçues avec de multiples points d’accroche internes pour s’adapter à de nombreuses méthodes de montage possibles dans les installations permanentes. Toutes les armoires peuvent être simplement suspendues à l’aide de boulons à œil d’épaule M10 en option couplés aux points d’accroche internes fournis. Retirez les vis à tête fraisée appropriées et remplacez-les par des boulons à œil, qui doivent avoir une longueur de letage d’au moins 18 mm. Les armoires peuvent être suspendues à l’envers si nécessaire. NOTE IMPORTANTE:Le montage d’un système de sonorisation installé en permanence peut être dangereux à moins qu’il ne soit eectué par du personnel qualié ayant l’expérience et la certication requises pour eectuer les tâches nécessaires. Les murs, les planchers ou les plafonds doivent pouvoir supporter en toute sécurité et solidement la charge réelle. L’accessoire de montage utilisé doit être xé de manière sûre et sûre à la fois à l’enceinte et au mur, au sol ou au plafond. Lors du montage de composants d’accrochage sur des murs, des sols ou des plafonds, assurez-vous que toutes les xations et attaches utilisées sont de taille et de capacité de charge appropriées. Les revêtements de murs et de plafonds, ainsi que la construction et la composition des murs et des plafonds, doivent tous être pris en compte pour déterminer si un dispositif de xation particulier peut être utilisé en toute sécurité pour une charge particulière. Les bouchons de cavité ou autres xations spécialisées, si nécessaire, doivent être d’un type approprié et doivent être montés et utilisés conformément aux instructions du fabricant. Le fonctionnement de votre enceinte dans le cadre d’un système volant, s’il est installé de manière incorrecte et incorrecte, peut potentiellement exposer les personnes à de graves risques pour la santé, voire la mort. De plus, veuillez vous assurer que les considérations électriques, mécaniques et acoustiques sont discutées avec un personnel qualié et certié (par les autorités locales ou nationales) avant toute installation ou tout vol. Assurez-vous que les enceintes sont installées et pilotées uniquement par du personnel qualié et certié, en utilisant un équipement dédié et des pièces et composants d’origine livrés avec l’unité. S’il manque des pièces ou des composants, veuillez contacter votre revendeur avant de tenter de congurer le système. Veillez à respecter les réglementations de sécurité locales, nationales et autres applicables dans votre pays. Music Tribe, y compris les sociétés du groupe MUSIC répertoriées sur la «Fiche d’information sur le service» ci-jointe, n’assume aucune responsabilité pour tout dommage ou blessure corporelle résultant d’une utilisation, d’une installation ou d’un fonctionnement inappropriés du produit. Des contrôles réguliers doivent être eectués par un personnel qualié pour s’assurer que le système reste dans un état sûr et stable. Assurez-vous que, là où le haut-parleur est piloté, la zone sous le haut-parleur est libre de trac humain. Ne faites pas voler l’enceinte dans des zones qui peuvent être pénétrées ou utilisées par des membres du public. Les haut-parleurs créent un champ magnétique, même s’ils ne fonctionnent pas. Par conséquent, veuillez conserver tous les matériaux susceptibles d’être aectés par de tels champs (disques, ordinateurs, moniteurs, etc.) à une distance de sécurité. Une distance de sécurité est généralement comprise entre 1 et 2 mètres. Vielen Dank, dass Sie sich für ein Tannoy-Lautsprecherprodukt für Ihre Anwendung entschieden haben. Wenn Sie weitere Informationen zu diesem oder einem anderen Tannoy-Produkt wünschen, besuchen Sie bitte unsere Website unter tannoy.com. Auspacken des Lautsprechers Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf Beschädigungen. Wenn ein Schaden festgestellt wird, benachrichtigen Sie bitte sofort Ihren Lieferanten. Sie als Empfänger müssen einen Anspruch geltend machen. Bitte bewahren Sie alle Verpackungen für den Fall eines zukünftigen Versands auf. Systemanforderungen - Passive und Bi-Amp-Lautsprecher Die Subwoofer VSX118B, VSX115B, VSX 12.2BP, VSX 8.2BP und VSX 10BP arbeiten als passives System und benötigen nur einen Verstärkerkanal. Die Subwoofer VSX218B und VSX215B verfügen über umschaltbare Eingänge, um den Betrieb im parallelen oder diskreten Modus zu ermöglichen. Der Parallelbetrieb verbindet beide Treiber intern parallel und erfordert 1 Verstärkerkanal. Der diskrete Betrieb verbindet jeden Treiber separat mit den beiden Kanälen des Eingangs und erfordert daher 2 Verstärkerkanäle. Um eine Verschwendung von Verstärkerleistung zu vermeiden, sollten Sie ein Hochleistungs-Lautsprecherkabel mit einer Mindestdrahtgröße von 1,5 mm2 (16 AWG) und vorzugsweise 2,5 mm2 (14 AWG) für längere Laufzeiten verwenden. Verwenden Sie für parallel geschaltete Lautsprecher größere Kabelgrößen. Beachten Sie bei extremen Kabellängen die Kabelimpedanz und Widerstandsverluste. Achten Sie immer auf die richtige Polarität. Überlegungen zum Verstärker Die Lautsprechergehäuse der VSX-Serie sollten von hochwertigen Leistungsverstärkern angetrieben werden, die für den professionellen Einsatz konzipiert sind. Leistungsverstärker sollten in der Lage sein, eine langfristige Breitbandleistung zu liefern, die der Hälfte der Spitzenleistung des Lautsprechers bei der angegebenen Nennimpedanz entspricht. Die Verwendung von Verstärkern mit unzureichender Leistung muss vermieden werden, da stark abgeschnittene Signale bleibende Lautsprecherschäden verursachen können. Limiter, Frequenzweichen und Ausgleichspunkte müssen gemäß den Einstellungen auf der Tannoy-Website festgelegt werden. Dies gewährleistet die optimale Klangqualität und langfristige Zuverlässigkeit sowie den Schutz vor Beschädigungen. Neutrik speakON * NL4-Verriegelungseingangsanschlüsse und 4-Wege- Sperrstreifen werden mit Optionen für Eingangs- und Verbindungs-, Passiv-, Bi-Amp-, Parallel- und diskreten Betrieb bereitgestellt. Empfohlene minimale Verstärkerleistung Modell VSX218B / VSX215B VSX 118B VSX 115B VSX 12.2BP VSX 8.2BP VSX 10BP Modus Passiv (Parallel / diskret) Passiv Passiv Passiv Passiv Passiv Impedanz 4 Ohm (parallel) 2 x 8 Ohm (diskret) 8 Ohm 8 Ohm 4 Ohm 8 Ohm 8 Ohm Minimum Verstärker Leistung Kontinuierlicher Eektivwert 2000 W. 1000 W. 800 W. 800 W. 400 W. 200 W. Gipfel 8000 W. 4000 W. 3200 W. 3200 W. 1600 W. 800 W.22 VSX Series Quick Start Guide 23 Verbindungen

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenez également le temps de lire les termes et conditions de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas

de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aide en ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l’appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
