Series One 50 - Ampli guitare BLACKSTAR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Series One 50 BLACKSTAR au format PDF.
| Intitulé | Description |
|---|---|
| Type d'ampli | Amplificateur à lampes |
| Puissance | 50 Watts |
| Canaux | 2 canaux (Clean et Overdrive) |
| Contrôles | Volume, Bass, Middle, Treble, Gain, Reverb |
| Réverbération | Réverbération à ressort |
| Connexions | Entrées pour guitare, sortie haut-parleur, boucle d'effets |
| Dimensions | Dimensions compactes pour un transport facile |
| Poids | Poids léger pour un ampli à lampes |
| Utilisation | Idéal pour les répétitions, concerts et enregistrement en studio |
| Maintenance | Vérifier régulièrement les lampes et les connexions |
| Sécurité | Ne pas exposer à l'humidité, utiliser avec une alimentation appropriée |
| Informations supplémentaires | Garantie limitée, consulter le manuel pour les spécifications complètes |
FOIRE AUX QUESTIONS - Series One 50 BLACKSTAR
Téléchargez la notice de votre Ampli guitare au format PDF gratuitement ! Retrouvez votre notice Series One 50 - BLACKSTAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Series One 50 de la marque BLACKSTAR.
MODE D'EMPLOI Series One 50 BLACKSTAR
Abmessungen (mm): 705 x 285 x 278.5 Fußschalter: FS-2 wird mitgeliefert Deutsch DeutschÀ des niveaux élevés, le volume des enceintes peut causer des pertes auditives définitives. Par conséquent, évitez de rester à proximité des enceintes lorsque le volume est élevé. Portez des protecteurs d’oreilles en cas d’exposition continue à des niveaux sonores élevés. Si le produit ne fonctionne pas normalement alors que vous respectez la notice d’emploi, confiez-le à un réparateur qualifié. La loi américaine sur la santé et la sécurité du travail indique la durée d’exposition autorisée à différents niveaux sonores : D’après cette loi, toute exposition d’une durée supérieure aux limites autorisées ci- dessus peut entraîner une perte auditive. Des protecteurs d’oreilles doivent être portés dans le canal auditif ou sur l’oreille lors de l’utilisation de ce système d’amplification afin d’éviter toute perte auditive permanente si l’exposition dépasse les limites susmentionnées. Afin d’éviter toute exposition potentiellement dangereuse à des niveaux de pression acoustique élevés, il est conseillé que toutes les personnes exposées à des appareils capables de produire des niveaux de pression acoustique élevés tels que ce système d’amplification utilisent des protecteurs d’oreilles lors de l’utilisation de l’appareil.

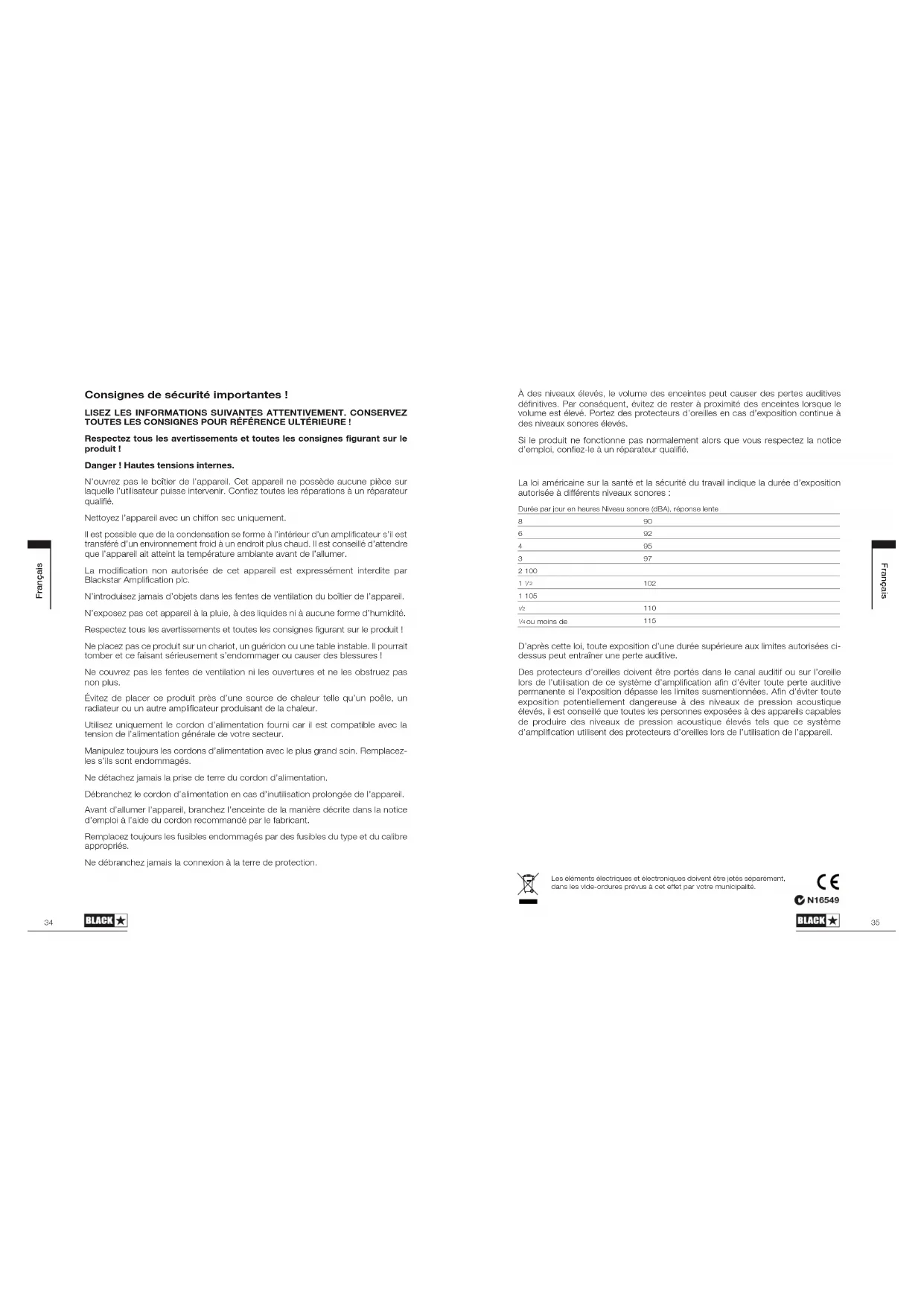

Consignes de sécurité importantes !
LISEZ LES INFORMATIONS SUIVANTES ATTENTIVEMENT. CONSERVEZ
TOUTES LES CONSIGNES POUR RÉFÉRENCE ULTÉRIEURE ! Respectez tous les avertissements et toutes les consignes figurant sur le produit ! Danger ! Hautes tensions internes. N’ouvrez pas le boîtier de l’appareil. Cet appareil ne possède aucune pièce sur laquelle l’utilisateur puisse intervenir. Confiez toutes les réparations à un réparateur qualifié. Nettoyez l’appareil avec un chiffon sec uniquement. Il est possible que de la condensation se forme à l’intérieur d’un amplificateur s’il est transféré d’un environnement froid à un endroit plus chaud. Il est conseillé d’attendre que l’appareil ait atteint la température ambiante avant de l’allumer. La modification non autorisée de cet appareil est expressément interdite par Blackstar Amplification plc. N’introduisez jamais d’objets dans les fentes de ventilation du boîtier de l’appareil. N’exposez pas cet appareil à la pluie, à des liquides ni à aucune forme d’humidité. Respectez tous les avertissements et toutes les consignes figurant sur le produit ! Ne placez pas ce produit sur un chariot, un guéridon ou une table instable. Il pourrait tomber et ce faisant sérieusement s’endommager ou causer des blessures ! Ne couvrez pas les fentes de ventilation ni les ouvertures et ne les obstruez pas non plus. Évitez de placer ce produit près d’une source de chaleur telle qu’un poêle, un radiateur ou un autre amplificateur produisant de la chaleur. Utilisez uniquement le cordon d’alimentation fourni car il est compatible avec la tension de l’alimentation générale de votre secteur. Manipulez toujours les cordons d’alimentation avec le plus grand soin. Remplacez- les s’ils sont endommagés. Ne détachez jamais la prise de terre du cordon d’alimentation. Débranchez le cordon d’alimentation en cas d’inutilisation prolongée de l’appareil. Avant d’allumer l’appareil, branchez l’enceinte de la manière décrite dans la notice d’emploi à l’aide du cordon recommandé par le fabricant. Remplacez toujours les fusibles endommagés par des fusibles du type et du calibre appropriés. Ne débranchez jamais la connexion à la terre de protection.
Français Français Les éléments électriques et électroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par votre municipalité. Durée par jour en heures Niveau sonore (dBA), réponse lente
ou moins de 115Features L’ampli Series One 50 regroupe des années d’expérience en termes de conception et de fabrication en une ultime tête 50 Watts. Chaque fonctionnalité et réglage a été conçu pour apporter le maximum de bénéfice sonore grâce à des centaines d’heure d’écoute. La canal clair du S1-50 se positionne en référence dans sa conception sa compromis en proposant des modes Bright et Warm bien distincts. Chaque mode reconfigure la couleur tonale et le grain du préampli ET l’interaction entre le haut-parleur et l’ampli de puissance pour reproduire soit des sonorités Classe A cristallines en mode Bright, soit des sons crunch en mode Warm. Une attention très particulière a été apportée aux niveaux d’overdrive lors de la conception du S1-50. Le mode crunch couvre la totalité plage de gain, du son clean crunchy aux puissantes sonorités rythmiques modernes. Le mode SuperCrunch propose une configuration différente et modifie les niveaux de gains et les possibilités de réglages afin de disposer d’une très grande flexibilité en matière de distortion. Les modes Overdrive se caractérisent par des sonorities riches en gain, mais sans les inconvénients des basses brouillonnes très souvent observées dans ce type d’amplis. Ceci est le résultat d’une conception innovante du préampli et de l’ampli de puissance, cela permet aussi d’avoir un overdrive qui se cleanifie au fur et àmesure que l’on diminue le volume de la guitare. Même dans les réglages les plus extrêmes, la distorsion sonne naturelle. Le contrôle ISF breveté par Blackstar Amplification représente véritablement un pas en avant en terme de flexibilité de son. Le réglage ISF définit le grain de son, d’un grain US à un grain UK mais aussi toutes les possibilités situées entre les deux et qui n’existent sur aucun autre ampli. Pour compléter ces possibilités tonales exemplaires, cet ampli est équipé du système breveté DPR (Dynamic Power Reduction). Ce système dynamique de réduction de puissance de 100% à 10% et toutes les puissances intermédiaires ! Cela signifie que la présence, la réponse et la dynamique d’un ampli de puissance à base d’EL34 peuvent être obtenues à n’importe quel volume, faisant du S1-50 un ampli idéal pour la scène mais aussi utilisable pour les enregistrements, les petits concerts ou la pratique à domicile. Travaillant en conjonction avec les voltages de l’ampli de puissance, cette méthode de réduction de puissance n’entraîne aucune perte qualitative contrairement aux autres systèmes de réduction de puissance existants sur le marché. La flexibilité tonale du S1-50 est agrémentée d’une implémentation midi totale des fonctions de switch de canaux ou modes. Utilisée avec des effets supplémentaires, cette implémentation Midi apporte un nouveau niveau de créativité à explorer.
Introduction Merci d’avoir acheté cet ampli Series One S1-50 de Blackstar. Comme tous nos produits ces amplis sont le fruit du travail soigné et acharné en Recherche et développement de notre équipe de concepteurs professionnels de classe mondiale. Basée à Northampton (R.-U.), l’équipe Blackstar est composée de musiciens expérimentés. Le seul et unique objectif du développement consiste à offrir aux guitaristes des produits qui leur permettront d’exprimer tout leur talent. Tous les produits Blackstar sont soumis à de vastes essais en laboratoire et sur le terrain pour s’assurer de leur qualité en termes de fiabilité, de qualité et surtout de SONORITÉ ! Le Series One 50 est un ampli deux canaux polyvalent, disposant de 4 modes et dotés des systèmes DPR (Dynamic Power Reduction) et ISF (Infinite Shape Feature), de plus il propose un panneau de contrôle compréhensible et est simple et intuitif d’utilisation. Nous vous invitons à lire attentivement ce manuel d’utilisation afin de pouvoir profiter au maximum de votre ampli Blackstar. Si vous aimez ce que vous entendez et que vous voulez en savoir plus sur les gammes de produits Blackstar, nous vous invitons à visiter notre site www. blackstaramps.com Merci ! L’équipe Blackstar
8. Indicateur de mode Crunch
Quand la diode orange est allumée, le mode Crunch est activé
9. Sélecteur de mode Crunch
Appuyez sur ce switch pour sélectionner le mode Crunch
10. Indicateur de mode Super Crunch
Quand la diode rouge est allumée, le mode Super Crunch est activé
11. Sélecteur de mode Super Crunch
Appuyez sur ce switch pour sélectionner le mode Super Crunch
Le réglage Overdrive Gain permet d’ajuster le montant d’overdrive ou de distorsion assigné à ce canal. Au minimum, il délivrera un son clair à la limite du crunch. Lorsque que le bouton est tourné vers la droite cela augmente le Gain et le son devient crunch, puis distordu.
13. Overdrive Volume
Ceci règle le niveau de volume du canal Overdrive. Equalisation
Ce réglage permet d’ajuster le niveau de basses fréquences dans votre son. Cet ampli dispose d’un circuit de modelage de tonalité avancé permettant d’obtenir un son incisif et précis en réglage minimal jusqu’à un son chaud et lourd en position maximale.
Ce réglage permet d’ajuster le niveau de médiums dans votre son. Ces fréquences sont particulièrement importantes car cela définit le ‘corps’ de votre son. Ainsi, avec un réglage au minimal le son sera agressif et destiné à de puissantes rythmiques. Lorsque ce réglage est tourné vers la droite le ‘corps’ du son augmente, il prend de l’ampleur, et est plus adapté à des sons lead pleins desustain.
Branchez votre guitare ici. Utilisez toujours un son lead de bonne qualité. Clean Channel
2. Indicateur de mode Bright Clean
Quand la diode verte est allumée, le mode Bright Clean est activé.
3. Sélecteur de mode Bright Clean
Appuyez sur ce bouton pour sélectionner le mode Bright Clean.
4. Indicateur de mode Warm Clean
Quand la diode jaune allumée, le mode Warm Clean est activé.
5. Warm Clean Mode Select
Appuyez sur ce bouton pour sélectionner le mode Warm Clean.
Ce réglage Clean Gain permet d’ajuster le niveau d’overdrive ou de distorsion du Canal Clean. Réglé au minimum l’ampli délivre un son clean, en augmentant le niveau de gain le son va commencer à saturer et va délivrer une distorsion subtile.
Ce bouton permet de régler le volume du canal Clean. Le tourner dans le sens des aiguilles d’une montre augmente le volume. Les modes Bright et Warm permettent de reconfigurer le préampli et le circuit de l’ampli de puissance afin de délivrer des son Classe A ou Classe AB. Le tableau ci-dessous décrit les caractéristiques des différents modes :
Mode Type de Preamp Damping de l'ampli de puissance Utilisation Bright Clean Peu de basses, mediums et aigus étincelants Bas (accentuation des basses et aigus) Son clair pur et rythmiques metalliques Warm Clean Plus de basses, aigus cristallins Medium (moins de basses pour le crunch) Sons clairs chauds, rythmiques crunchy Français Français16. Treble Ce réglage permet d’ajuster le niveau de fréquences aigues dans votre son. Au minimum, le son sera chaud et sombre, lorsque que ce bouton sera tourné vers la droite le son deviendra plus brillant. Au maximum, vous obtiendrez et son incisif et agressif.
17. ISF (Infinite Shape Feature)
Le réglage ISF fonctionne en conjonction avec les Bass, Middle et Treble. Il vous permet de choisir l’exacte signature tonale que vous souhaitez appliquer à votre son. Totalement à gauche, vous aurez des caractéristiques Américaines avec des basses serrées et des middle agressifs, alors que tout à droite vous obtiendrez des caractéristiques plus British avec un son plus corpulent et moins agressif. Contrairement au traditionnel réglage ‘Contour’ et aux systèmes d’égalisation paramétrique, les réglages Bass, Middle et Treble restent actifs. Ceci permet d’avoir une réponse simple et intuitive. Master
Le réglage Résonance définit le niveau de basses global. A des réglages faibles les sons clairs seront claquants et funky tandis que les overdrive seront focalisés sur les basses. Avec des réglages plus élevés, les sons clairs deviendront chauds et denses, tandis que les sons overdrive auront des basses plus lourdes et résonantes.
19. Presence Le réglage
Présence définit quant à lui la réponse globale en Aigues su S1-50. Les aigues percutantes sont accentuées sur les sons clairs et leur niveau d’agressivité augmenté sur les sons crunchs et overdrive.
Ce réglage permet de définir le volume global de l’ampli. Le tourner dans le sens des aiguilles d’une montre permet d’augmenter le volume.
21. DPR (Dynamic Power Reduction)
Ce réglage DPR permet de diminuer la puissance de sortier du S1-50 de 50W (100%) à 5W (10%) de sa puissance nominale. Le DPR fonctionne en contrôlant le voltage appliqué aux lampes EL34, mais aussi le niveau de signal envoyé à l’ampli de puissance. Il est important de préciser qu’il n’y a pas de composants placés entre les lampes de puissance, le transfo de sortie et le haut-parleur, ce qui est une caractéristique essentielle dans l’obtention d’un vrai son lampe.
En plus de réduire la puissance du S1-50, ce système DPR contrôle aussi le niveau de compression. La compression de l’ampli de puissance est un ingrédient clé dans les caractéristiques d’un ampli à lampes de faible puissance qui confère au S1-50 un excellent feeling de jeu à des réglages de puissance faibles. Nous vous recommandons d’expérimenter des combinaisons de réglages Gain / Volume, Master Volume et DPR afin d’obtenir diverses combinaisons de distorsion et compression. Note: Généralement plus le DPR est utilise (plus la puissance est diminuée) plus vous obtiendrez de compression et de clipping quell que soit le volume appliqué. Fonctionnement du DPR sur le canal Clean Le réglage DPR est très puissant en matière de réglage précis des caractéristiques de compression de l’ampli de puissance. Fonctionnement du DPR sur le canal Overdrive Le réglage DPR vous permet de définir très précisément le niveau de distorsion lampe que vous voulez obtenir de la section préampli ainsi que de la section puissance.
Français Français Canal Gain du canal Volume du canal Master Volume DPR Description/Caractéristiques du son Clean Faible Moyen Moyen Elevé Headroom maximal du préampli et de l’ampli de puissance permettant d’obtenir des sons clairs extrêmement dynamiques. Clean Faible Elevé Elevé Faible Augmentation du signal envoyé à l’ampli de puissance et reduction de la puissance de sortie, cela donne un son clean compressé riche en harmoniques induites. Clean Elevé Elevé Elevé Faible Le Gain du canal est plus élevé ce qui augmente le signal vers l’ampli de puissance produisant ainsi un son crunch digne d’un Full Stack avec une puissance de seulement 5 Watts. Canal Gain du canal Volume du canal Master Volume DPR Description/Caractéristiques du son Crunch Faible/ Moyen Moyen Moyen Elevé Réglage de gain faible qui fournit un crunch dynamique utilisant tous le headroom disponible à 50W. Crunch Moyen Elevé Elevé Moyen Avec ces réglages, on a un mélange de distorsion et de compression générées par les lampes du préampli et de l’ampli de puissance. Nous vous recommandons d’expérimenter afin de trouver celui qui vous correspond le mieux. Crunch Elevé Moyen Moyen Faible Là, le gain maximal du préampli est combine avec la plus faible puissance pour une saturation des lampes maximale.Changement de Programmes et Assignements Pour changer la configuration par défaut et ainsi le configurer pour le faire répondre comme vous le souhaitez à vos changements de programme :
1. L’ampli doit être allumé avec soit le stand by allumé, soit un jack connecté dans
l’entrée ‘Input’, soit les 2.
2. Envoyez le message approprié Programme Change à l’ampli
3. Appuyez et laissez enfoncé le bouton de sélection de canal sur l’ampli pendant
2 secondes. Le canal correspondent sera ainsi sélectionné et sa diode va clignoter rapidement trois fois pour indiquer qu’il a été assigné au dernier message Program Change reçu. L’ampli va donc mémoriser la sélection. Répétez l’opération jusqu’à ce que vous ayez assignés tous les changements de programmes souhaités. MIDI Receive Channel Selection Comme mentionné précédemment, le mode par défaut est OMNI et répondra donc aux changements de programme MIDI sur tous les canaux MIDI. Vous pouvez souhaiter de régler l’ampli afin qu’il ne réponde aux Program Changes sur seulement un canal Midi.
22. Temoin incateur d’alimentation
Ce témoin est allumé lorsque l’ampli est sous tension.
Ce switch apporte le voltage requis pour envoyer le son vers l’étage de puissance. Veillez à toujours activer ce switch au plus tôt 30 secondes après le Power Switch (24). Lors de courtes pauses de jeu, désactivez juste ce switch pour ‘allumer’ ou ‘éteindre’ l’ampli.
Ce switch est utilisé pour allumer et éteindre l’ampli. Vous devez toujours allumez ce switch avant d’activer le switch standby (23). Sélection de Canal en MIDI Les amplis Series One offrent la possibilité de sélectionner les canaux à l’aide de programmes MIDI et fonctionnent avec la majorité des contrôleurs MIDI. Les Series One peuvent être placés dans une installation midi vous permettant de sélectionner simultanément un canal de l’ampli et changer le patch d’un processeur d’effets MIDI connecté à la boucle d’effets. Vous disposez de 128 programmes qui vous donnent la possibilité et de sauvegarder et d’accéder facilement à de très nombreuses combinaisons. Pour configurer le changement de canal MIDI, connectez tout simplement la Sortie MIDI OUT du contrôleur midi à l’entrée MIDI IN située à l’arrière de l’ampli. Le contrôleur Midi doit être configuré pour transférer les messages de Changement de Programme (c’est normalement le cas). D’origine, un ampli Series One est configuré en mode OMNI et répond donc aux messages Program Change sur tous les canaux. Changer les patches sur le contrôleur changera le canal sélectionné sur l’ampli. Les réglages par défaut pour chaque changement de programme sont reportés dans le tableau suivant :
BRIGHT CLEAN 102 WARM CLEAN 103 CRUNCH 104 SUPER CRUNCH 105 BRIGHT CLEAN 106 WARM CLEAN 107 CRUNCH 108 SUPER CRUNCH 109 BRIGHT CLEAN 110 WARM CLEAN 111 CRUNCH 112 SUPER CRUNCH 113 BRIGHT CLEAN 114 WARM CLEAN 115 CRUNCH 116 SUPER CRUNCH 117 BRIGHT CLEAN 118 WARM CLEAN 119 CRUNCH 120 SUPER CRUNCH 121 BRIGHT CLEAN 122 WARM CLEAN 123 CRUNCH 124 SUPER CRUNCH 125 BRIGHT CLEAN 126 WARM CLEAN 127 CRUNCH 128 SUPER CRUNCH Français Français Program Change Channel4. Commencez le transfert en pressant et en relachant rapidement le bouton Crunch (9). Pendant le transfert de fichier, la diode Crunch (8) clignote rapidement. Quand ce clignotement est terminé le transfert l’est aussi et l’ampli va revenir à un mode d’utilisation classique de lui-même. Le fichier est alors sauvegardé au format Sysex. MIDI Dump In Cela permet de charger dans l’ampli des Assignements de changement de programme sauvegardés précédemment.
1. Connectez la sortie MIDI Out du périphérique de sauvegarde MIDI à l’entrée
MIDI IN de l’ampli située à l’arrière et utilisez la librairie MIDI Sysex pour envoyer le fichier correspondant.
2. L’ampli écrase le programme existant par le nouveau. Lorsque que le transfert
est terminé avec succès les quatre diodes de chaque canal clignotent lentement en alternance et va ensuite revenir à un mode d’utilisation classique de lui-même Note: Durant la réception d’un fichier Sysex l’ampli va temporairement arrêter le transfert de données via l’entrée MIDI Thru. Retour A la Configuration d’Usine Pour reconfigurer totalement l’ampli comme lors de sa sortie d’usine :
1. Avec l’ampli éteint, pressez et maintenez enfoncés les boutons Warm Clean (5)
et Super Crunch (11).
2. Tout en maintenant les boutons enfoncés, allumez l’ordinateur. Après 2
secondes toutes les diodes de sélection de canal s’allument une fois afin de confirmer la restauration des réglages par défauit. Panneau Arrière
Le câble d’alimentation est à brancher ici. L’alimentation doit être connectée à une source de courant compatible en voltage, puissance et fréquence mentionnées à l’arrière de l’appareil. En cas de soute, demandez conseil à un technicien qualifié.
2. Fusible d’alimentation
La valeur du Fusible d’Alimentation est spécifiée sur le panneau arrière. Veillez à ne pas shunter le fusible ou le remplacer par un fusible d’une valeur incorrecte.
3. Fusible Haute Tension
La valeur du Fusible Haute Tension est spécifiée sur le panneau arrière. Veillez à ne pas shunter le fusible ou le remplacer par un fusible d’une valeur incorrecte.
4. Footswitch (Pédalier)
Le footswitch fourni est à connecter ici. Il vous permet de sélectionner les modes Bright Clean, Warm Clean, Crunch et Super Crunch.
Les Series One peuvent être configurés afin de répondre à n’importe lequel des 7 premiers canaus en suivant la procédure suivante :
1. L’ampli doit être en Standby (Power (24) activé et Standby (23) désactivé) et rien
ne doit être branché sur l’entrée Input
2. Appuyez simultanément et maintenez enfoncés les boutons Bright Clean (3) et
clignotements par seconde) pour indiquer que l’ampli est en mode Réception de Changement de Programme MIDI.
4. Relâchez les boutons Bright Clean (3) and Crunch (9) et sélectionnez le canal
MIDI requis en utilisant le tableau ci-dessous : La diode du Canal ainsi sélectionné va s’allumer afin de confirmer la sélection, chaque pression sur le pédalier MIDI fera s’allumer la diode correspondant au canal.
5. Pour sauvegarder la sélection appuyez sur le bouton Super Crunch (11). La
diode témoin d’activation du mode Super Crunch (10) clignotera rapidement 4 fois quand l’opération sera terminée. L’ampli reviendra donc à un fonctionnement normal, et répondra aux Changements de Programme uniquement sur le nouveau canal MIDI sélectionné. MIDI Dump Out Vous souhaiterez peut-être sauvegarder vos réglages de changement de canaux pour les transférer vers un autre ampli par exemple. Pour ce faire, vous aurez besoin d’un programme de librairie MIDI, qui fonctionnera sous PC ou MAC avec une interface MIDI appropriée. Les étapes à suivre sont les suivantes :
1. L’ampli doit être en Standby (Power (24) activé and Standby (23) désactivé), rien
ne doit être connecté al’entrée jack Input, et le MIDI Thru à l’arrière de l’ampli doit être connecté au MIDI In de l’interface MIDI.
2. Pressez simultanément et maintenez enfoncés les boutons Warm Clean (5) et
Super Crunch (11). Après 2 secondes la diode Crunch (8) va s’allumer pour indiquer que l’ampli est en mode MIDI DUMP.
3. Préparer l’équipement récepteur pour le transfert. Par exemple, si vous utilisez
une librairie MIDI Sysex, celle-ci doit être réglée en mode réception de fichier.
ON ON ON 7 Français FrançaisNOTE: Pour enregistrer ‘en silence’, passez l’ampli en Stand By. Vous pouvez enregistrer à partir de cette sortie sans baffle connecté, mais vous devez vous assurer qu’aucun câble n’est connecté dans les sorties baffles de votre ampli. Ceci entraînerait un dysfonctionnement du circuit de protection et cela pourrait endommager l’ampli.
10. Niveau de la boucle d’effets
Le niveau de la boucle d’effets permet de sélectionner +4dBV/-10dBV vous permettant de l’utiliser avec du matériel professionnel (+4dB), ou des pédales d’effets (-10dB).
11. Retour de boucle d’effets
Connectez ici la sortie (mono) du module d’effets ici. Connect the (mono) output of an external effects unit here.
12. Envoi vers boucle d’effets
Connectez ici l’entrée (mono) du module d’effets ici. Caractéristiques Techniques Puissance (RMS): 50 Watts Lampes: 2 x EL34, 3 x ECC83, 1 x ECC82 PoidsWeight (kg):
Tout signal MIDI reçu par l’entrée MIDI IN passe par le MDI Thru afin de pouvoir placer d’autres équipements MIDI dans la chaîne. La connection MIDI Thru permet aussi de sauvegarder ces réglages avec le matériel adapté. Référez-vous à la seection de Changement de Programme MIDI pour plus de détails. Veillez à toujours utiliser un câble MIDI de bonne qualité.
Si vous utilisez un périphérique MIDI pour sélectionner vos réglages, branchez le ici. Référez-vous à la seection de Changement de Programme MIDI pour plus de détails. Veillez à toujours utiliser un câble MIDI de bonne qualité.
7. Sélecteur d’Impedance
Ce réglage permet de régler ul’impedance de l’ampli afin de l’adapter aux baffles connectés. Veuillez toujours vous assurer que l’impédance de l’ampli et du (ou des) baffle(s) correspondent. Un baffle de moins de 4 Ohms ou des baffles de 2 x 4 Ohms ne peuvent pas être utilisés ensemble sur cet ampli. ATTENTION: L’ampli doit toujours être complètement éteint lors de la sélection de l’impédance. Dans le cas contraire, ou si l’impédance n’est pas adaptée, l’ampli risque d’être endommagé.
Il y a deux sorties parallèles pour connecter des baffles. Lorsque vous connectez un baffle veuillez vous assurer que le sélecteur d’impédance est correctement réglé.
9. Sortie Emulation de Baffle
Cette sortie émule les caractéristiques tonales d’un baffle et vous permet d’envoyer un son lampe naturel à un enregistreur ou une table de mixage. Il y a deux sorties, l’une Jack et l’autre XLR. Veillez à toujours utiliser un câble de bonne qualité.
