Liqtech TR4 II 240 ELCLTTRTO240 - Ventilateur ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Marque	ENERMAX
Modèle	Liqtech TR4 II 240 ELCLTTRTO240
Type de produit	Refroidisseur liquide pour processeur (AIO)
Compatibilité socket	TR4 (sTR4, sTRX4) pour AMD Ryzen Threadripper
Dimensions du radiateur	240 mm (272 x 120 x 27 mm)
Matériau du radiateur	Aluminium
Type de pompe	Pompe céramique avec moteur à courant continu
Nombre de ventilateurs	2
Taille des ventilateurs	120 mm
Vitesse du ventilateur	500 – 1800 tr/min (PWM)
Pression statique	2,5 mmH2O
Débit d'air	70 CFM
Niveau sonore	12 – 26 dBA
Connecteur d'alimentation	4 broches PWM (pompe) + 4 broches Molex adaptateur inclus
Éclairage RGB	Adressable RGB (5V 3 broches)
Contrôle RGB	Synchronisation avec carte mère compatible ou boîtier de contrôle RGB dédié
Longueur des tubes	400 mm
Poids	1,2 kg
Contenu du kit	Waterblock, radiateur 240 mm, 2 ventilateurs, câble adaptateur Molex, câble RGB Sync, boîtier de contrôle RGB, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - Liqtech TR4 II 240 ELCLTTRTO240 ENERMAX

Comment brancher l'alimentation de la pompe ?

Branchez le connecteur d'alimentation de la pompe (4 broches) sur le connecteur CPU_FAN de la carte mère. Si la carte mère ne fournit pas assez de courant, utilisez le câble adaptateur Molex 4 broches fourni et connectez-le à l'alimentation.

Comment synchroniser l'éclairage RGB avec la carte mère ?

Si votre carte mère dispose d'un connecteur RGB adressable (ADD header), connectez le câble de synchronisation RGB fourni du waterblock à ce connecteur. Vous pouvez également utiliser le boîtier de contrôle RGB inclus pour une gestion autonome.

Comment changer les effets lumineux ?

Appuyez sur le bouton 'M' du boîtier de contrôle jusqu'à ce que la diode devienne verte (mode Effets lumineux). Utilisez les boutons '+' ou '-' pour faire défiler les 10 effets prédéfinis, comme l'arc-en-ciel galopant, respirant, etc.

Comment régler la luminosité des LEDs ?

Appuyez sur 'M' jusqu'à ce que la diode devienne bleue (mode Luminosité). Utilisez '+' ou '-' pour augmenter ou diminuer la luminosité.

Comment éteindre complètement l'éclairage RGB ?

Depuis n'importe quel mode, maintenez le bouton 'M' enfoncé pendant 3 secondes pour éteindre les lumières. Appuyez à nouveau sur 'M' pour les rallumer et reprendre l'effet précédent.

Comment réinitialiser l'effet lumineux par défaut ?

Pour revenir à l'effet arc-en-ciel galopant par défaut, maintenez le bouton 'M' enfoncé pendant 3 secondes en mode effet lumineux.

Ce refroidisseur est-il compatible avec mon processeur AMD Threadripper ?

Oui, le Liqtech TR4 II 240 est spécialement conçu pour les sockets TR4, sTR4 et sTRX4 des processeurs AMD Ryzen Threadripper. Il utilise une large base de cuivre pour une couverture optimale.

Comment nettoyer le radiateur et les ventilateurs ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide ou une bombe d'air comprimé pour enlever la poussière du radiateur et des pales des ventilateurs. Évitez tout liquide pénétrant dans les composants électriques.

Quelle est la durée de garantie de ce produit ?

ENERMAX offre une garantie de 2 ans pour le Liqtech TR4 II 240, couvrant les défauts de fabrication. Conservez votre facture d'achat comme preuve.

Que faire si la pompe ne fonctionne pas ou fait du bruit ?

Vérifiez que le connecteur d'alimentation de la pompe est bien enfiché et que le ventilateur CPU tourne. Assurez-vous que la pompe n'est pas en butée contre un obstacle. Si le bruit persiste, contactez le service après-vente ENERMAX.

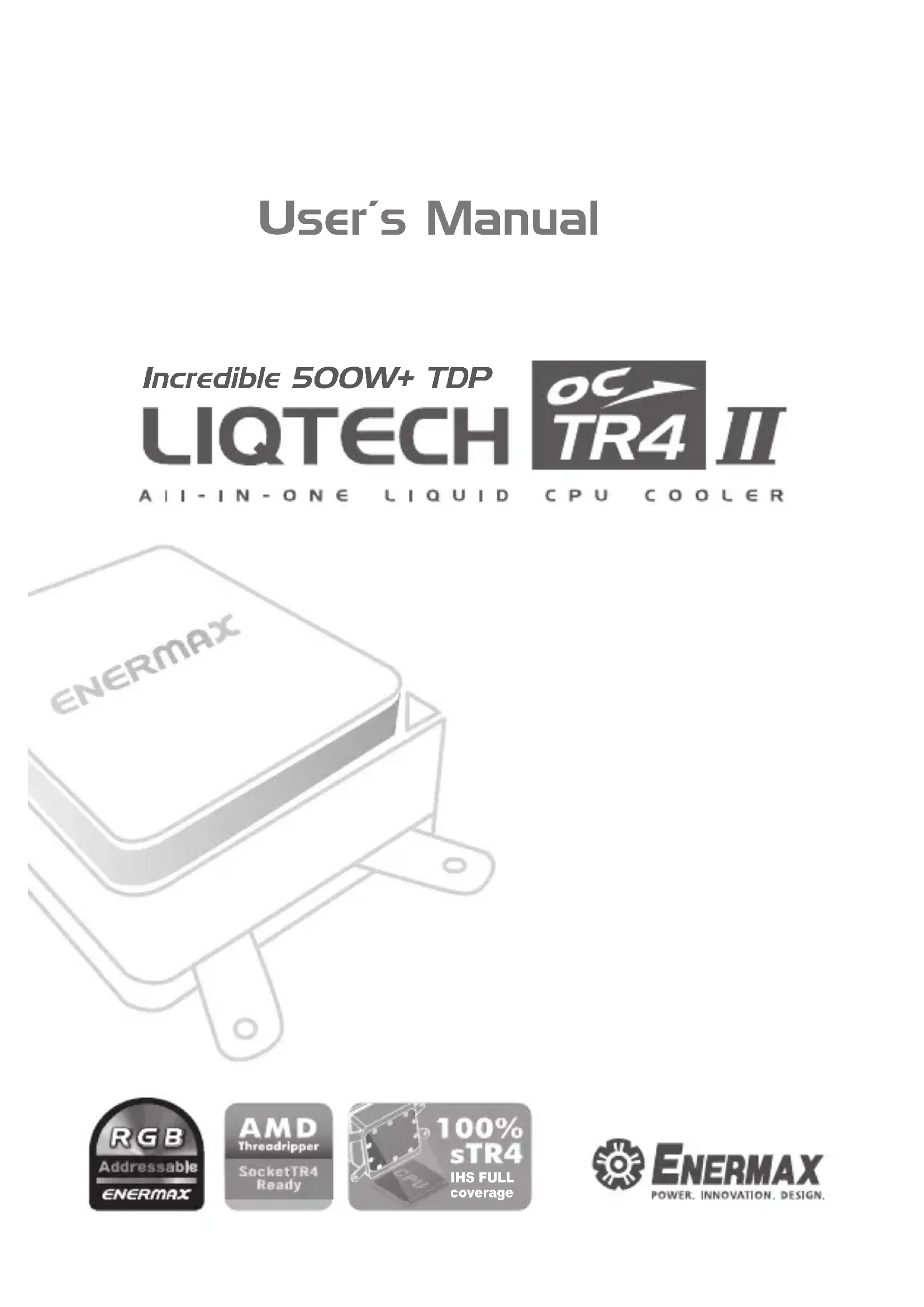

MODE D'EMPLOI Liqtech TR4 II 240 ELCLTTRTO240 ENERMAX

FR Branchez le connecteur d'alimentation de la pompe à la carte-mère.

Remarque: Si vous constazé que le connecteur du ventilateur CPU ou le PWM de la carte mère ne fournissant pas suffisamment de courant à la pompe, nous vous recommandons d'utiliser le cable adaptateur 4 broches Molex inclus que vous connecterez à l'alimentation.

FR Si la carte mère prend en charge le connecteur RGB (ADD headers): connectez le cable de synchronisation RGB à la carte mère.

Lorsque vous installez le refroidisseur sur la carte-mère, connectez le cable RGB Sync au waterblock, puis branchez ensuite les connecteurs d'alimentation au boîtier de contrôle RGB. Reliefs également le cable d'alimentation SATA au connecteur SATA de l'alimentatio

FR Les 4 couleurs des diodes indiquent les différents modes: VERT (Effets lumineux), ROUGE (Vitesse), BLEU (Luminosité) et JAUNE (Mode Auto).

1.Appuyez sur "M" jusqu'à ce que vous atteigniez le mode Effets lumineux (diode verte).
2. Pour faire varier l'effet, appuyez sur ou .
3.10 effets lumineux sont prédéfinis :

1) Arc-en-ciel galopant (par défaut)
2) Arc-en-ciel respirant
3) Arc-en-ciel flash
4) Arc-en-ciel couvrant
5) Arc-en-ciel coulant
6) Couleurs automatiques (8 couleurs)

Appuyez sur pendant 3 secondes pour arreter l'effet sur la couleur en cours. Appuyez de nouveau sur pendant 3 secondes pour returner au mode couleurs automatiques.

7) Ondulations automatiques (8 couleurs)
8) Overlay - Rouge
9) Overlay - Vert
10) Overlay - Bleu

1. Appuyez sur pendant 3 secondes pour returner à l'effet arc-en-ciel galopant par défaut.

ER 1. Appuyez sur "M" jusqu'à ce que vousatteigniez le mode Luminosité (diode bleue).

1. Pour changer la luminosité, appuyez sur ou
2. Appuyez sur "M" depuis n'importé quel mode pendant 3 secondes pour eteindre la lumiere. Appuyez de nouveau sur "M" pour allumer la luziere et reprendre avec l'effet lumineux precedent.
