SquA RGB UCSQARGB12PBP3 - Ventilateur ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier PC
Marque	Enermax
Modèle	SquA RGB UCSQARGB12PBP3
Dimensions	120 mm x 120 mm x 25 mm
Poids	150 g
Alimentation	12 V DC, connecteur PWM 4 broches
Consommation électrique	0.3 A (max)
Vitesse de rotation	500 - 1500 tr/min (PWM)
Débit d'air	50 CFM
Niveau sonore	20 - 30 dB(A)
Pression statique	1.5 mmH2O
Connecteurs	PWM 4 broches, RGB 3 broches (adressable)
Contrôle RVB	Bouton physique ou logiciel carte mère (compatible ASUS Aura, Gigabyte RGB Fusion, etc.)
Effets lumineux	8 modes prédéfinis : arc-en-ciel, flash, dégradé, etc.
Fonctions principales	Refroidissement, éclairage RVB adressable, régulation PWM
Entretien et nettoyage	Dépoussiérer avec un chiffon doux ou air comprimé ; ne pas immerger
Sécurité	Débrancher l'alimentation avant toute intervention ; éviter l'humidité
Pièces détachées et réparabilité	Vis de montage incluses ; pas de pièces détachées disponibles séparément
Informations générales	Garantie constructeur : 2 ans ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - SquA RGB UCSQARGB12PBP3 ENERMAX

Comment installer le ventilateur SquA RGB ?

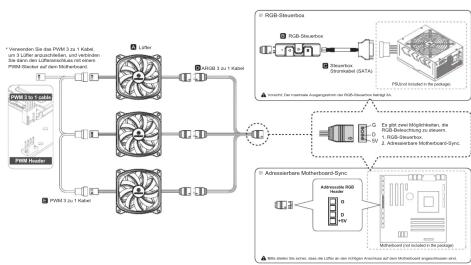

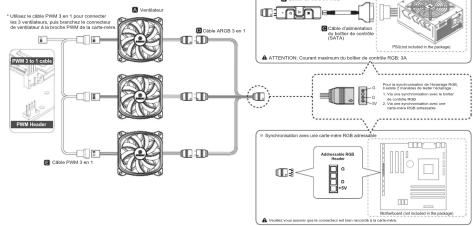

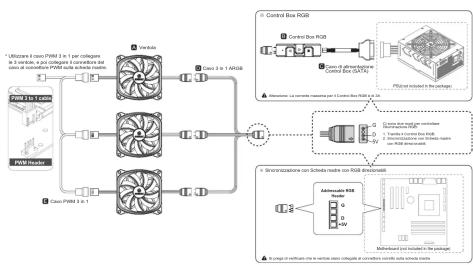

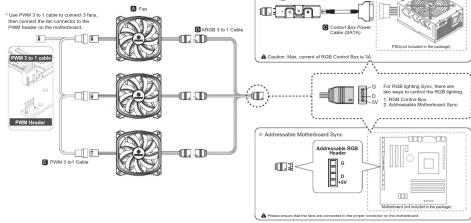

Fixez le ventilateur sur le boîtier à l'aide des vis fournies, connectez le câble PWM au connecteur 4 broches de la carte mère et le câble RGB au connecteur 3 broches adressable (ou au contrôleur).

Comment changer les effets lumineux du ventilateur ?

Utilisez le bouton intégré : une pression rapide alterne les modes (8 effets). Une pression longue de 3 secondes réinitialise le mode arc-en-ciel par défaut. Vous pouvez également contrôler l'éclairage via le logiciel de la carte mère si elle est compatible.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal. Si le bruit est excessif, vérifiez que le ventilateur est bien fixé et qu'aucun câble ne touche les pales. Nettoyez les poussières et assurez-vous que la vitesse PWM n'est pas trop élevée.

Comment nettoyer le ventilateur ?

Débranchez l'alimentation. Utilisez un chiffon doux ou de l'air comprimé pour enlever la poussière des pales et du cadre. Ne jamais utiliser d'eau ou de produit liquide.

Puis-je connecter plusieurs ventilateurs en série ?

Oui, vous pouvez connecter plusieurs ventilateurs PWM en série via un répartiteur. Pour le RGB, utilisez un répartiteur RGB adressable en respectant la limite de courant (généralement 3A max).

Quelle est la tension d'alimentation requise ?

Le ventilateur fonctionne en 12 V DC via le connecteur PWM. Le RGB adressable utilise du 5 V.

Comment réinitialiser les paramètres RVB ?

Appuyez sur le bouton du ventilateur pendant environ 5 secondes jusqu'à ce que l'éclairage revienne au mode arc-en-ciel par défaut.

Le ventilateur ne tourne pas, que faire ?

Vérifiez les connexions : le câble PWM doit être branché sur un connecteur 4 broches de la carte mère. Assurez-vous que l'alimentation est allumée. Testez sur un autre connecteur si possible.

Quelle est la durée de vie du ventilateur ?

La durée de vie moyenne est de 50 000 heures, grâce au roulement à palier lisse de qualité.

Puis-je utiliser ce ventilateur sur un radiateur de watercooling ?

Oui, il est adapté pour un radiateur de watercooling jusqu'à 120 mm. La pression statique de 1,5 mmH2O est suffisante pour une utilisation sur radiateur.

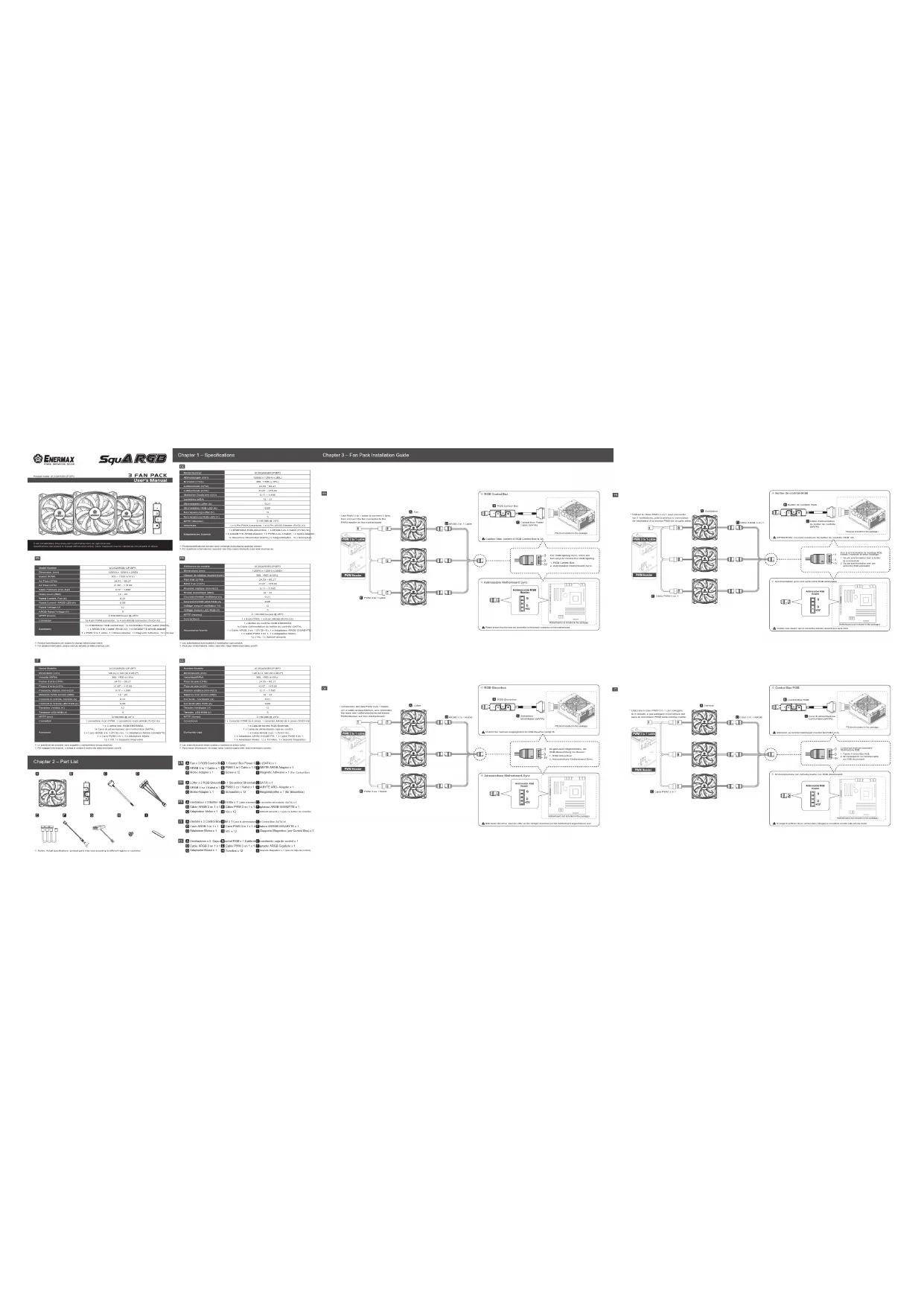

MODE D'EMPLOI SquA RGB UCSQARGB12PBP3 ENERMAX

Les specifications sont ajustées à modification sans prêche. Four plus d'informations, visiter note alte: http://www.energiekouke.com/

EN
图

图
L. Quinque-finae prese sone righe a tiamenamn e sanranea
P. Per maggiioni, a zega di valige i niven so si amennan.

Les espécifiques enlayes suiviés ci-dessus viennent au moins. Para-mayor information, la risque si taisse sputis n'a质量问题.

08
T

1.Appoyer sur "M jauq'ce que you ahaignier ie mode Effets kurl

1. Pour laïve varier le fait, appuyez sur 3.10 effets luminescents ouat globalement.

Aoc-an-ciel galopant (par default), Arc-en-ciel resonant, Arc-en-ciel flash, Arc-en-ciel couvert, Arc-en-ciel couvert, Arc-en-ciel resonant, Arc-en-ciel resonant, Arc-en-ciel couvert

Appoe 2e rourse s a perei 3 secondes pror returre au mode couretes autorelles (8 coteers)

③ Overlay—Rouge, ④ Overlay—Vert, ⑤ Overlay—Blees

4.Appoy 217 pandant 5 aednlae poeur nureer a rernr cnnr gaoan par defn.

I quadrto color LED indicano le

GluL0 (Eseugione aonnical)

1. Appoyed sur la jupla a ce que veus anaglue au rive 2. Pour change la visees des effets, appece sur aou

一

IT 1. PrrnneM
