Liqtech TR4 II 360 ELCLTTRTO360 - Ventilateur ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur liquide CPU
Marque	ENERMAX
Modèle	Liqtech TR4 II 360 ELCLTTRTO360
Compatibilité socket	Socket TR4 (AMD Threadripper)
Type de radiateur	Aluminium 360 mm
Dimension du radiateur	360 x 120 x 27 mm (estimé)
Ventilateurs inclus	3 ventilateurs 120 mm PWM
Type de pompe	Pompe intégrée
Tension pompe	12V DC
Connecteur pompe	4 broches PWM
Éclairage	RGB adressable (5V, 3 broches)
Compatibilité RGB	Cartes mères avec connecteur RGB (ADD headers)
Contrôleur RGB inclus	Oui, alimentation SATA
Nombre d'effets lumineux	10 effets prédéfinis
Modes de contrôle	Boutons M, +, - sur le waterblock
Accessoires inclus	Câble adaptateur Molex 4 broches, câble sync RGB, contrôleur RGB
Type de liquide	Eau déminéralisée (boucle fermée)
Installation	Brancher le connecteur pompe sur la carte mère ou via adaptateur Molex
Nettoyage	Dépoussiérer le radiateur et les ventilateurs régulièrement
Garantie	2 ans (standard constructeur)

FOIRE AUX QUESTIONS - Liqtech TR4 II 360 ELCLTTRTO360 ENERMAX

Comment installer ce refroidisseur ?

Fixez le waterblock sur le socket TR4, montez le radiateur et les ventilateurs dans le boîtier, puis branchez le connecteur d'alimentation de la pompe sur la carte mère (header CPU_FAN). Utilisez l'adaptateur Molex inclus si l'alimentation est insuffisante.

Que faire si la pompe ne tourne pas ?

Vérifiez que le connecteur de la pompe est bien branché sur la carte mère ou sur l'adaptateur Molex. Assurez-vous que le ventilateur CPU de la carte mère fournit assez de courant. Si nécessaire, utilisez l'adaptateur Molex pour une alimentation directe.

Comment contrôler l'éclairage RGB ?

Utilisez les boutons sur le waterblock : appuyez sur M pour changer de mode (effet, vitesse, luminosité, auto), puis sur + ou - pour ajuster. Vous pouvez aussi connecter le câble RGB Sync à la carte mère pour synchroniser avec d'autres composants.

Quels sont les effets lumineux disponibles ?

10 effets prédéfinis : arc-en-ciel galopant (par défaut), arc-en-ciel respirant, arc-en-ciel flash, arc-en-ciel couvrant, arc-en-ciel coulant, couleurs automatiques (8 couleurs), ondulations automatiques (8 couleurs), overlay rouge, overlay vert, overlay bleu.

Puis-je synchroniser l'éclairage avec ma carte mère ?

Oui, si votre carte mère possède un connecteur RGB adressable (ADD header). Branchez le câble RGB Sync fourni entre le waterblock et la carte mère. L'éclairage sera alors contrôlé par le logiciel de la carte mère.

Mon socket n'est pas TR4, est-ce compatible ?

Ce modèle est spécifiquement conçu pour le socket AMD TR4 (Threadripper). Il n'est pas compatible avec d'autres sockets comme LGA 1151 ou AM4. Vérifiez la compatibilité avant achat.

Comment régler la luminosité de l'éclairage ?

Appuyez sur M jusqu'à ce que la diode bleue s'allume (mode luminosité), puis utilisez + ou - pour augmenter ou diminuer la luminosité.

Comment réinitialiser l'effet lumineux par défaut ?

Depuis n'importe quel mode, appuyez sur le bouton + pendant 3 secondes pour revenir à l'effet arc-en-ciel galopant par défaut. Pour éteindre la lumière, appuyez sur M pendant 3 secondes.

Le ventilateur est-il bruyant ?

Le niveau sonore dépend de la vitesse des ventilateurs réglée par PWM. En usage normal, les ventilateurs sont silencieux. En charge élevée, ils peuvent devenir audibles. Vous pouvez ajuster la courbe de ventilation dans le BIOS.

Où trouver le manuel complet ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue.

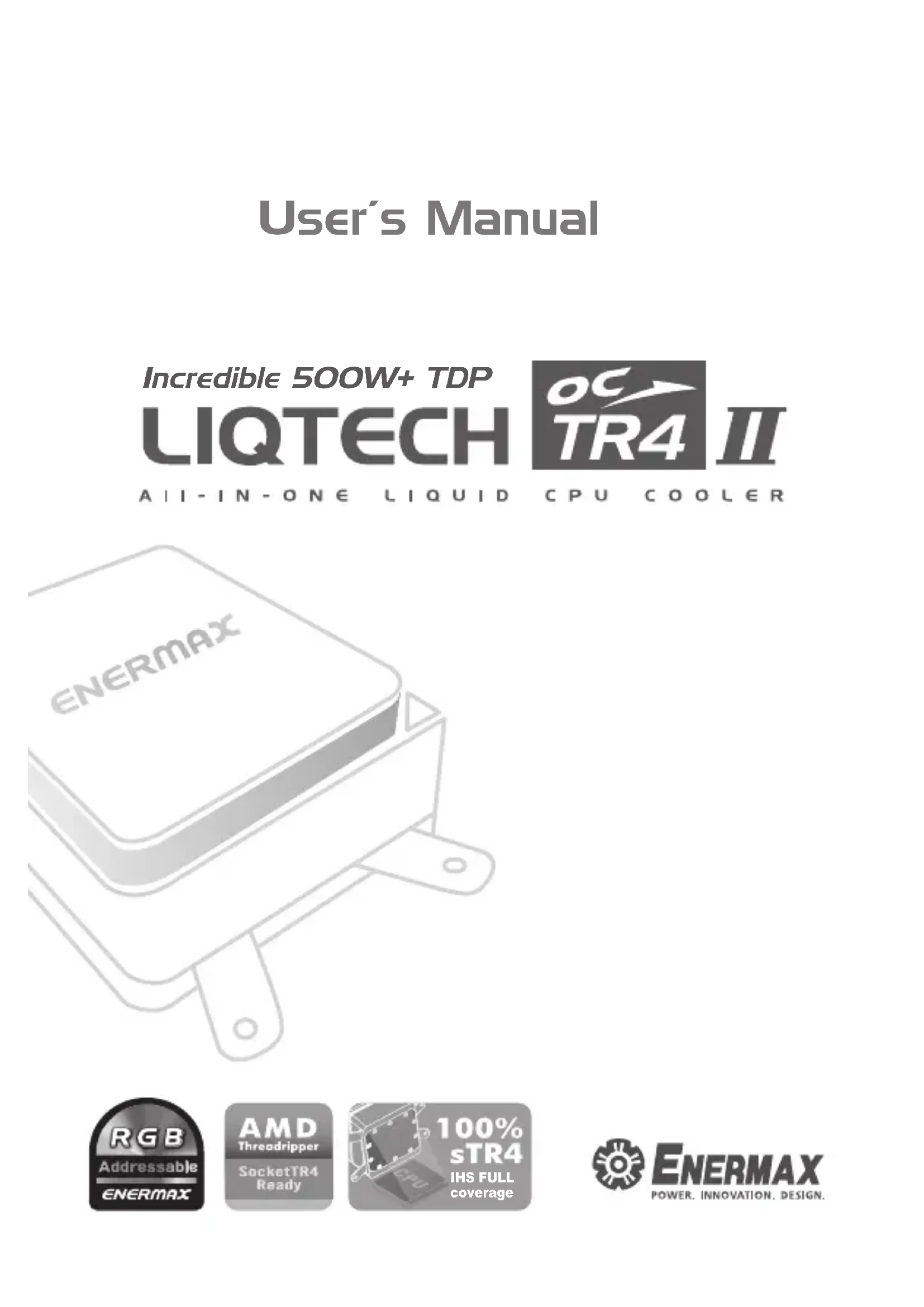

MODE D'EMPLOI Liqtech TR4 II 360 ELCLTTRTO360 ENERMAX

FR Branchez le connecteur d'alimentation de la pompe à la carte-mère.

Remarque: Si vous constazé que le connecteur du ventilateur CPU ou le PWM de la carte mère ne fournissant pas suffisamment de courant à la pompe, nous vous recommandons d'utiliser le cable adaptateur 4 broches Molex inclus que vous connecterez à l'alimentation.

FR Si la carte mère prend en charge le connecteur RGB (ADD headers): connectez le cable de synchronisation RGB à la carte mère.

Lorsque vous installez le refroidisseur sur la carte-mère, connectez le cable RGB Sync au waterblock, puis branchez ensuite les connecteurs d'alimentation au boîtier de contrôle RGB. Reliefs également le cable d'alimentation SATA au connecteur SATA de l'alimentatio

FR Les 4 couleurs des diodes indiquent les différents modes: VERT (Effets lumineux), ROUGE (Vitesse), BLEU (Luminosité) et JAUNE (Mode Auto).

1.Appuyez sur "M" jusqu'à ce que vous atteigniez le mode Effets lumineux (diode verte).
2. Pour faire varier l'effet, appuyez sur ou .
3.10 effets lumineux sont prédéfinis :

1) Arc-en-ciel galopant (par défaut)
2) Arc-en-ciel respirant
3) Arc-en-ciel flash
4) Arc-en-ciel couvrant
5) Arc-en-ciel coulant
6) Couleurs automatiques (8 couleurs)

Appuyez sur pendant 3 secondes pour arreter l'effet sur la couleur en cours. Appuyez de nouveau sur pendant 3 secondes pour returner au mode couleurs automatiques.

7) Ondulations automatiques (8 couleurs)
8) Overlay - Rouge
9) Overlay - Vert
10) Overlay - Bleu

1. Appuyez sur pendant 3 secondes pour returner à l'effet arc-en-ciel galopant par défaut.

ER 1. Appuyez sur "M" jusqu'à ce que vousatteigniez le mode Luminosité (diode bleue).

1. Pour changer la luminosité, appuyez sur ou
2. Appuyez sur "M" depuis n'importé quel mode pendant 3 secondes pour eteindre la lumiere. Appuyez de nouveau sur "M" pour allumer la luziere et reprendre avec l'effet lumineux precedent.
