SASW3 - Barre de son SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SASW3 SONY au format PDF.
| Caractéristiques techniques | Barre de son SONY SASW3, puissance de sortie de 300W, compatibilité Dolby Atmos, connectivité Bluetooth et Wi-Fi, HDMI ARC, entrée optique. |
|---|---|
| Utilisation | Idéale pour améliorer l'expérience audio des téléviseurs, compatible avec les systèmes de divertissement à domicile, facile à installer et à configurer. |
| Maintenance et réparation | Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité, consulter le service après-vente pour les réparations. |
| Sécurité | Ne pas exposer à des températures extrêmes, éviter les chocs physiques, respecter les instructions de sécurité fournies dans le manuel. |
| Informations générales | Dimensions compactes pour un placement facile, design moderne, garantie constructeur de 2 ans, support de mises à jour logicielles. |
FOIRE AUX QUESTIONS - SASW3 SONY
Téléchargez la notice de votre Barre de son au format PDF gratuitement ! Retrouvez votre notice SASW3 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SASW3 de la marque SONY.

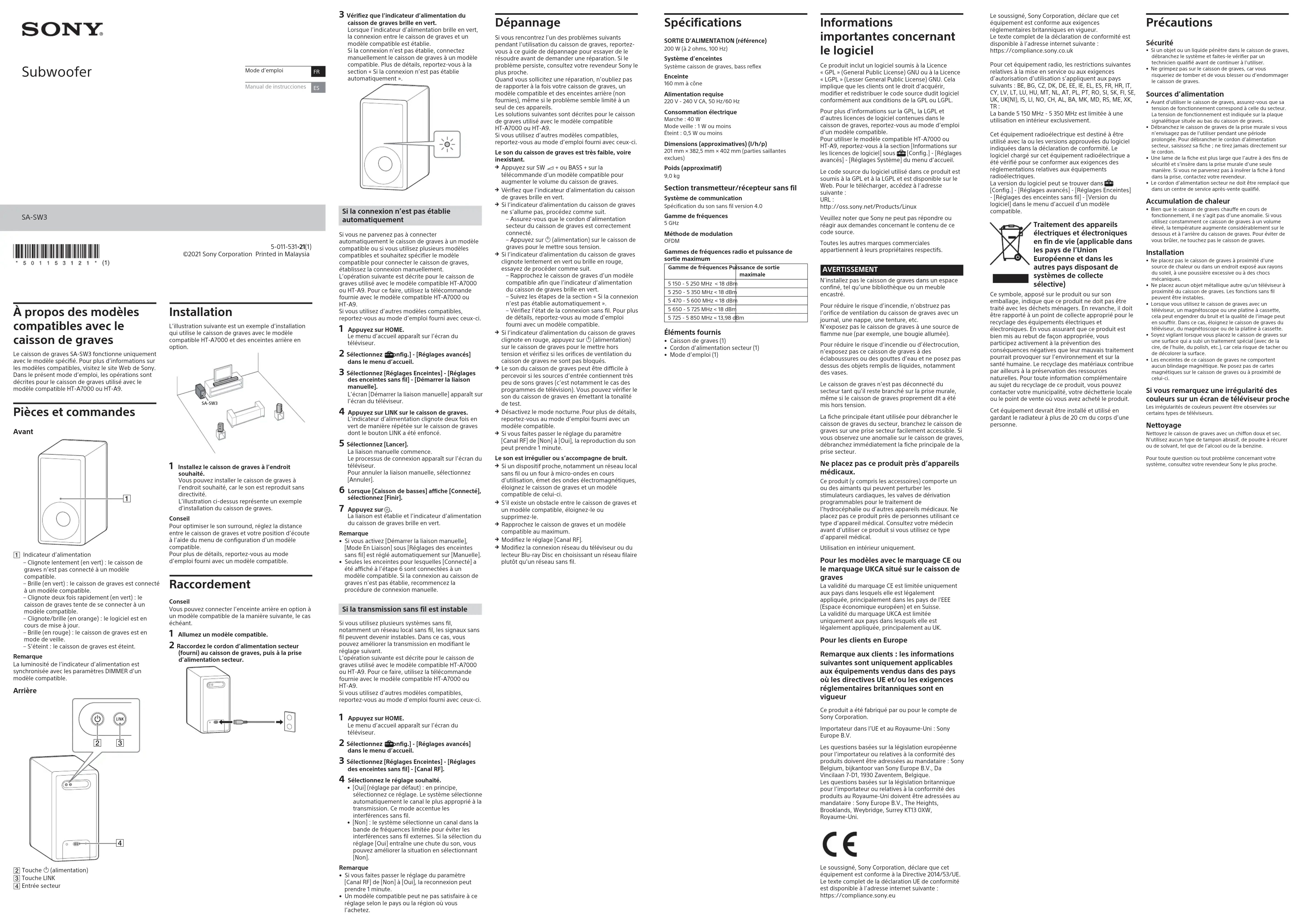

MODE D'EMPLOI SASW3 SONY
5-011-531-21(1) ©2021 Sony Corporation Printed in Malaysia Subwoofer SA-SW3 Spécifications SORTIE D’ALIMENTATION (référence)200 W (à 2 ohms, 100 Hz)Système d’enceintesSystème caisson de graves, bass reflexEnceinte160mm à côneAlimentation requise220 V - 240 V CA, 50 Hz/60 HzConsommation électriqueMarche: 40WMode veille: 1W ou moinsÉteint: 0,5W ou moinsDimensions (approximatives) (l/h/p)201 mm × 382,5 mm × 402 mm (parties saillantes exclues)Poids (approximatif)9,0 kg Section transmetteur/récepteur sans fil Système de communicationSpécification du son sans fil version 4.0Gamme de fréquences5 GHzMéthode de modulation OFDM Gammes de fréquences radio et puissance de sortie maximumGamme de fréquences Puissance de sortie maximale5150 - 5250 MHz < 18 dBm5250 - 5350 MHz < 18 dBm5470 - 5600 MHz < 18 dBm5650 - 5725 MHz < 18 dBm5725 - 5850 MHz < 13,98 dBm Éléments fournis
- Caisson de graves (1)• Cordon d’alimentation secteur (1)• Mode d’emploi (1) Informations importantes concernant le logiciel Ce produit inclut un logiciel soumis à la Licence «GPL» (General Public License) GNU ou à la Licence «LGPL» (Lesser General Public License) GNU. Cela implique que les clients ont le droit d’acquérir, modifier et redistribuer le code source dudit logiciel conformément aux conditions de la GPL ou LGPL.Pour plus d’informations sur la GPL, la LGPL et d’autres licences de logiciel contenues dans le caisson de graves, reportez-vous au mode d’emploi d’un modèle compatible. Pour utiliser le modèle compatible HT-A7000 ou HT-A9, reportez-vous à la section [Informations sur les licences de logiciel] sous [Config.] - [Réglages avancés] - [Réglages Système] du menu d’accueil.Le code source du logiciel utilisé dans ce produit est soumis à la GPL et à la LGPL et est disponible sur le Web. Pour le télécharger, accédez à l’adresse suivante:URL:http://oss.sony.net/Products/LinuxVeuillez noter que Sony ne peut pas répondre ou réagir aux demandes concernant le contenu de ce code source.Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. AVERTISSEMENT N’installez pas le caisson de graves dans un espace confiné, tel qu’une bibliothèque ou un meuble encastré.Pour réduire le risque d’incendie, n’obstruez pas l’orifice de ventilation du caisson de graves avec un journal, une nappe, une tenture, etc. N’exposez pas le caisson de graves à une source de flamme nue (par exemple, une bougie allumée).Pour réduire le risque d’incendie ou d’électrocution, n’exposez pas ce caisson de graves à des éclaboussures ou des gouttes d’eau et ne posez pas dessus des objets remplis de liquides, notamment des vases.Le caisson de graves n’est pas déconnecté du secteur tant qu’il reste branché sur la prise murale, même si le caisson de graves proprement dit a été mis hors tension.La fiche principale étant utilisée pour débrancher le caisson de graves du secteur, branchez le caisson de graves sur une prise secteur facilement accessible. Si vous observez une anomalie sur le caisson de graves, débranchez immédiatement la fiche principale de la prise secteur. Ne placez pas ce produit près d’appareils médicaux. Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l’hydrocéphalie ou d’autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d’appareil médical. Consultez votre médecin avant d’utiliser ce produit si vous utilisez ce type d’appareil médical.Utilisation en intérieur uniquement. Pour les modèles avec le marquage CE ou le marquage UKCA situé sur le caisson de graves La validité du marquage CE est limitée uniquement aux pays dans lesquels elle est légalement appliquée, principalement dans les pays de l'EEE (Espace économique européen) et en Suisse.La validité du marquage UKCA est limitée uniquement aux pays dans lesquels elle est légalement appliquée, principalement au UK. Pour les clients en Europe Remarque aux clients : les informations suivantes sont uniquement applicables aux équipements vendus dans des pays où les directives UE et/ou les exigences réglementaires britanniques sont en vigueur Ce produit a été fabriqué par ou pour le compte de Sony Corporation.Importateur dans l’UE et au Royaume-Uni : Sony Europe B.V.Les questions basées sur la législation européenne pour l’importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.Les questions basées sur la législation britannique pour l’importateur ou relatives à la conformité des produits au Royaume-Uni doivent être adressées au mandataire : Sony Europe B.V., The Heights, Brooklands, Weybridge, Surrey KT13 0XW, Royaume-Uni.Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : https://compliance.sony.euLe soussigné, Sony Corporation, déclare que cet équipement est conforme aux exigences réglementaires britanniques en vigueur.Le texte complet de la déclaration de conformité est disponible à l’adresse internet suivante :https://compliance.sony.co.ukPour cet équipement radio, les restrictions suivantes relatives à la mise en service ou aux exigences d’autorisation d’utilisation s’appliquent aux pays suivants : BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL, PT, RO, SI, SK, FI, SE, UK, UK(NI), IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR : La bande 5 150 MHz - 5 350 MHz est limitée à une utilisation en intérieur exclusivement.Cet équipement radioélectrique est destiné à être utilisé avec la ou les versions approuvées du logiciel indiquées dans la déclaration de conformité. Le logiciel chargé sur cet équipement radioélectrique a été vérifié pour se conformer aux exigences des réglementations relatives aux équipements radioélectriques.La version du logiciel peut se trouver dans [Config.] - [Réglages avancés] - [Réglages Enceintes] - [Réglages des enceintes sans fil] - [Version du logiciel] dans le menu d’accueil d'un modèle compatible. Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l’Union Européenne et dans les autres pays disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. En revanche, il doit être rapporté à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.Cet équipement devrait être installé et utilisé en gardant le radiateur à plus de 20 cm du corps d’une personne. Précautions Sécurité
- Si un objet ou un liquide pénètre dans le caisson de graves, débranchez le système et faites-le vérifier par un technicien qualifié avant de continuer à l’utiliser.• Ne grimpez pas sur le caisson de graves, car vous risqueriez de tomber et de vous blesser ou d’endommager le caisson de graves. Sources d’alimentation
- Avant d’utiliser le caisson de graves, assurez-vous que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plaque signalétique située au bas du caisson de graves.• Débranchez le caisson de graves de la prise murale si vous n’envisagez pas de l’utiliser pendant une période prolongée. Pour débrancher le cordon d’alimentation secteur, saisissez sa fiche ; ne tirez jamais directement sur le cordon.• Une lame de la fiche est plus large que l’autre à des fins de sécurité et s’insère dans la prise murale d’une seule manière. Si vous ne parvenez pas à insérer la fiche à fond dans la prise, contactez votre revendeur.• Le cordon d’alimentation secteur ne doit être remplacé que dans un centre de service après-vente qualifié. Accumulation de chaleur
- Bien que le caisson de graves chauffe en cours de fonctionnement, il ne s’agit pas d’une anomalie. Si vous utilisez constamment ce caisson de graves à un volume élevé, la température augmente considérablement sur le dessous et à l’arrière du caisson de graves. Pour éviter de vous brûler, ne touchez pas le caisson de graves. Installation
- Ne placez pas le caisson de graves à proximité d’une source de chaleur ou dans un endroit exposé aux rayons du soleil, à une poussière excessive ou à des chocs mécaniques.• Ne placez aucun objet métallique autre qu’un téléviseur à proximité du caisson de graves. Les fonctions sans fil peuvent être instables.• Lorsque vous utilisez le caisson de graves avec un téléviseur, un magnétoscope ou une platine à cassette, cela peut engendrer du bruit et la qualité de l’image peut en souffrir. Dans ce cas, éloignez le caisson de graves du téléviseur, du magnétoscope ou de la platine à cassette.• Soyez vigilant lorsque vous placez le caisson de graves sur une surface qui a subi un traitement spécial (avec de la cire, de l’huile, du polish, etc.), car cela risque de tacher ou de décolorer la surface.• Les enceintes de ce caisson de graves ne comportent aucun blindage magnétique. Ne posez pas de cartes magnétiques sur le caisson de graves ou à proximité de celui-ci. Si vous remarquez une irrégularité des couleurs sur un écran de téléviseur proche Les irrégularités de couleurs peuvent être observées sur certains types de téléviseurs. Nettoyage Nettoyez le caisson de graves avec un chiffon doux et sec. N’utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant, tel que de l’alcool ou de la benzine.Pour toute question ou tout problème concernant votre système, consultez votre revendeur Sony le plus proche. À propos des modèles compatibles avec le caisson de graves Le caisson de graves SA-SW3 fonctionne uniquement avec le modèle spécifié. Pour plus d’informations sur les modèles compatibles, visitez le site Web de Sony.Dans le présent mode d’emploi, les opérations sont décrites pour le caisson de graves utilisé avec le modèle compatible HT-A7000 ou HT-A9. Pièces et commandes Avant
Indicateur d’alimentation – Clignote lentement (en vert): le caisson de graves n’est pas connecté à un modèle compatible. – Brille (en vert): le caisson de graves est connecté à un modèle compatible. – Clignote deux fois rapidement (en vert): le caisson de graves tente de se connecter à un modèle compatible. – Clignote/brille (en orange): le logiciel est en cours de mise à jour. – Brille (en rouge): le caisson de graves est en mode de veille. – S’éteint : le caisson de graves est éteint.RemarqueLa luminosité de l’indicateur d’alimentation est synchronisée avec les paramètres DIMMER d’un modèle compatible. Arrière
Touche (alimentation) Touche LINK Entrée secteur Installation L’illustration suivante est un exemple d’installation qui utilise le caisson de graves avec le modèle compatible HT-A7000 et des enceintes arrière en option.SA-SW3 1 Installez le caisson de graves à l’endroit souhaité.Vous pouvez installer le caisson de graves à l’endroit souhaité, car le son est reproduit sans directivité.L’illustration ci-dessus représente un exemple d’installation du caisson de graves.ConseilPour optimiser le son surround, réglez la distance entre le caisson de graves et votre position d’écoute à l’aide du menu de configuration d’un modèle compatible.Pour plus de détails, reportez-vous au mode d’emploi fourni avec un modèle compatible. Raccordement ConseilVous pouvez connecter l’enceinte arrière en option à un modèle compatible de la manière suivante, le cas échéant. 1 Allumez un modèle compatible. 2 Raccordez le cordon d’alimentation secteur (fourni) au caisson de graves, puis à la prise d’alimentation secteur. 3 Vérifiez que l’indicateur d’alimentation du caisson de graves brille en vert.Lorsque l’indicateur d’alimentation brille en vert, la connexion entre le caisson de graves et un modèle compatible est établie.Si la connexion n’est pas établie, connectez manuellement le caisson de graves à un modèle compatible. Plus de détails, reportez-vous à la section «Si la connexion n’est pas établie automatiquement». Si la connexion n’est pas établie automatiquement Si vous ne parvenez pas à connecter automatiquement le caisson de graves à un modèle compatible ou si vous utilisez plusieurs modèles compatibles et souhaitez spécifier le modèle compatible pour connecter le caisson de graves, établissez la connexion manuellement.L’opération suivante est décrite pour le caisson de graves utilisé avec le modèle compatible HT-A7000 ou HT-A9. Pour ce faire, utilisez la télécommande fournie avec le modèle compatible HT-A7000 ou HT-A9.Si vous utilisez d’autres modèles compatibles, reportez-vous au mode d’emploi fourni avec ceux-ci. 1 Appuyez sur HOME. Le menu d’accueil apparaît sur l’écran du téléviseur. 2 Sélectionnez [Config.] - [Réglages avancés] dans le menu d’accueil. 3 Sélectionnez [Réglages Enceintes] - [Réglages des enceintes sans fil] - [Démarrer la liaison manuelle].L’écran [Démarrer la liaison manuelle] apparaît sur l’écran du téléviseur. 4 Appuyez sur LINK sur le caisson de graves. L’indicateur d’alimentation clignote deux fois en vert de manière répétée sur le caisson de graves dont le bouton LINK a été enfoncé. 5 Sélectionnez [Lancer]. La liaison manuelle commence.Le processus de connexion apparaît sur l’écran du téléviseur.Pour annuler la liaison manuelle, sélectionnez [Annuler]. 6 Lorsque [Caisson de basses] affiche [Connecté], sélectionnez [Finir]. 7 Appuyez sur . La liaison est établie et l’indicateur d’alimentation du caisson de graves brille en vert.Remarque• Si vous activez [Démarrer la liaison manuelle], [Mode En Liaison] sous [Réglages des enceintes sans fil] est réglé automatiquement sur [Manuelle].• Seules les enceintes pour lesquelles [Connecté] a été affiché à l’étape 6 sont connectées à un modèle compatible. Si la connexion au caisson de graves n’est pas établie, recommencez la procédure de connexion manuelle. Si la transmission sans fil est instable Si vous utilisez plusieurs systèmes sans fil, notamment un réseau local sans fil, les signaux sans fil peuvent devenir instables. Dans ce cas, vous pouvez améliorer la transmission en modifiant le réglage suivant.L’opération suivante est décrite pour le caisson de graves utilisé avec le modèle compatible HT-A7000 ou HT-A9. Pour ce faire, utilisez la télécommande fournie avec le modèle compatible HT-A7000 ou HT-A9.Si vous utilisez d’autres modèles compatibles, reportez-vous au mode d’emploi fourni avec ceux-ci. 1 Appuyez sur HOME. Le menu d’accueil apparaît sur l’écran du téléviseur. 2 Sélectionnez [Config.] - [Réglages avancés] dans le menu d’accueil. 3 Sélectionnez [Réglages Enceintes] - [Réglages des enceintes sans fil] - [Canal RF]. 4 Sélectionnez le réglage souhaité.
- [Oui] (réglage par défaut): en principe, sélectionnez ce réglage. Le système sélectionne automatiquement le canal le plus approprié à la transmission. Ce mode accentue les interférences sans fil. • [Non]: le système sélectionne un canal dans la bande de fréquences limitée pour éviter les interférences sans fil externes. Si la sélection du réglage [Oui] entraîne une chute du son, vous pouvez améliorer la situation en sélectionnant [Non].Remarque• Si vous faites passer le réglage du paramètre [Canal RF] de [Non] à [Oui], la reconnexion peut prendre 1 minute.• Un modèle compatible peut ne pas satisfaire à ce réglage selon le pays ou la région où vous l’achetez. Dépannage Si vous rencontrez l’un des problèmes suivants pendant l’utilisation du caisson de graves, reportez-vous à ce guide de dépannage pour essayer de le résoudre avant de demander une réparation. Si le problème persiste, consultez votre revendeur Sony le plus proche.Quand vous sollicitez une réparation, n’oubliez pas de rapporter à la fois votre caisson de graves, un modèle compatible et des enceintes arrière (non fournies), même si le problème semble limité à un seul de ces appareils.Les solutions suivantes sont décrites pour le caisson de graves utilisé avec le modèle compatible HT-A7000 ou HT-A9.Si vous utilisez d’autres modèles compatibles, reportez-vous au mode d’emploi fourni avec ceux-ci.Le son du caisson de graves est très faible, voire inexistant. q Appuyez sur SW + ou BASS + sur la télécommande d’un modèle compatible pour augmenter le volume du caisson de graves. q Vérifiez que l’indicateur d’alimentation du caisson de graves brille en vert. q Si l’indicateur d’alimentation du caisson de graves ne s’allume pas, procédez comme suit. – Assurez-vous que le cordon d’alimentation secteur du caisson de graves est correctement connecté. – Appuyez sur (alimentation) sur le caisson de graves pour le mettre sous tension. q Si l’indicateur d’alimentation du caisson de graves clignote lentement en vert ou brille en rouge, essayez de procéder comme suit. – Rapprochez le caisson de graves d’un modèle compatible afin que l’indicateur d’alimentation du caisson de graves brille en vert. – Suivez les étapes de la section «Si la connexion n’est pas établie automatiquement». – Vérifiez l’état de la connexion sans fil. Pour plus de détails, reportez-vous au mode d’emploi fourni avec un modèle compatible. q Si l’indicateur d’alimentation du caisson de graves clignote en rouge, appuyez sur (alimentation) sur le caisson de graves pour le mettre hors tension et vérifiez si les orifices de ventilation du caisson de graves ne sont pas bloqués. q Le son du caisson de graves peut être difficile à percevoir si les sources d’entrée contiennent très peu de sons graves (c’est notamment le cas des programmes de télévision). Vous pouvez vérifier le son du caisson de graves en émettant la tonalité de test. q Désactivez le mode nocturne. Pour plus de détails, reportez-vous au mode d’emploi fourni avec un modèle compatible. q Si vous faites passer le réglage du paramètre [Canal RF] de [Non] à [Oui], la reproduction du son peut prendre 1 minute.Le son est irrégulier ou s’accompagne de bruit. q Si un dispositif proche, notamment un réseau local sans fil ou un four à micro-ondes en cours d’utilisation, émet des ondes électromagnétiques, éloignez le caisson de graves et un modèle compatible de celui-ci. q S’il existe un obstacle entre le caisson de graves et un modèle compatible, éloignez-le ou supprimez-le. q Rapprochez le caisson de graves et un modèle compatible au maximum.q Modifiez le réglage [Canal RF]. q Modifiez la connexion réseau du téléviseur ou du lecteur Blu-ray Disc en choisissant un réseau filaire plutôt qu’un réseau sans fil.Mode d’emploi Manual de instrucciones ESSubwoofer SA-SW3 Especificaciones POTENCIA (referencia) 200 W (a 2 ohmios, 100 Hz) Sistema de altavoces Sistema de altavoces con altavoz potenciador de graves, reflejo de graves Altavoz 160mm, tipo cónico Requisitos de alimentación 220 V - 240 V CA, 50 Hz/60 Hz Consumo Encendido: 40 WEn espera: 1 W o menosApagado: 0,5 W o menos Dimensiones (aprox.) (an./al./pr.) 201 mm × 382,5 mm × 402 mm (sin incluir saliente) Peso (aprox.) 9,0 kg Sección de receptor/transmisor inalámbrico Sistema de comunicación Especificación de sonido inalámbrico versión 4.0 Banda de frecuencia 5 GHz Método de modulación OFDM Bandas de frecuencia de radio y potencia de salida máxima Banda de frecuencia Potencia de salida máxima5.150 - 5.250 MHz < 18 dBm5.250 - 5.350 MHz < 18 dBm5.470 - 5.600 MHz < 18 dBm5.650 - 5.725 MHz < 18 dBm5.725 - 5.850 MHz < 13,98 dBm Elementos incluidos
