ZDCN823CW - Sèche-linge ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge à condensation
Marque	Zanussi
Modèle	ZDCN823CW
Capacité maximale	8 kg
Volume du tambour	118 L
Dimensions (H x L x P)	850 x 596 x 615 mm
Profondeur avec porte ouverte	1084 mm
Poids (estimation)	Environ 45 kg
Alimentation électrique	230 V / 50 Hz
Puissance totale	2800 W
Classe énergétique	B
Consommation énergétique annuelle	560,5 kWh
Consommation programme coton standard (pleine charge)	4,81 kWh
Consommation programme coton standard (demi-charge)	2,52 kWh
Niveau sonore	66 dB
Programmes disponibles	Coton Eco, Coton Très sec/Prêt à ranger/Prêt à repasser, Synthétiques, Délicats, Minuterie, Rafraîchir, Repassage Facile, Sportswear, Denim, Draps, EasyDry Mix
Options	Minuterie, Départ Différé, Délicats, Anti-froissage, Sécurité enfants
Type de séchage	Automatique avec capteur d'humidité
Entretien et nettoyage	Nettoyage régulier du filtre, vidange du bac d'eau, nettoyage du condenseur et du capteur d'humidité
Sécurité	Sécurité enfants, arrêt automatique en cas d'anomalie, protection contre la surchauffe
Pièces détachées et réparabilité	Pièces d'origine disponibles via service après-vente agréé

FOIRE AUX QUESTIONS - ZDCN823CW ZANUSSI

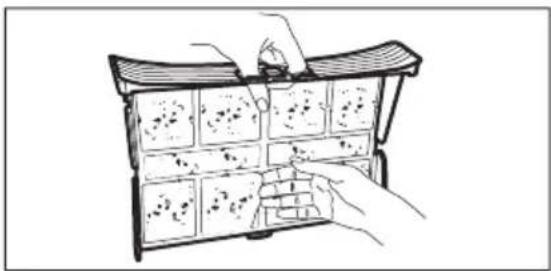

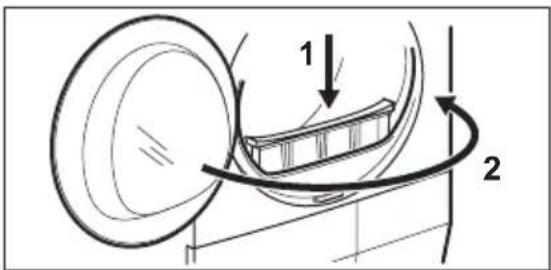

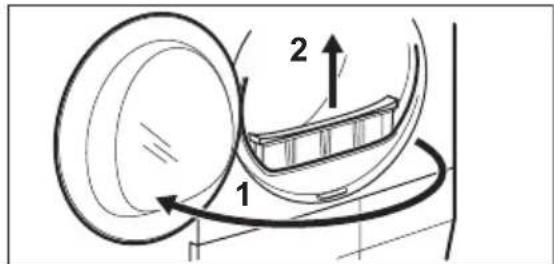

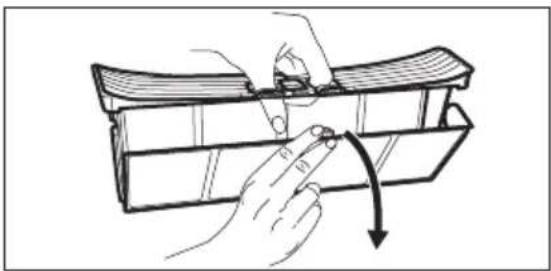

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre situé en bas. Enlevez les peluches à la main ou avec un aspirateur. Ne rincez pas à l'eau. Remettez le filtre en place avant chaque cycle.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que la fiche est bien branchée et que le fusible n'a pas sauté. Assurez-vous que la porte est bien fermée et que le filtre est installé correctement. Appuyez sur Départ/Pause après avoir sélectionné le programme.

Comment utiliser le départ différé ?

Sélectionnez le programme et les options. Appuyez plusieurs fois sur la touche Départ Différé jusqu'à l'affichage de la durée souhaitée (de 30 minutes à 20 heures). Appuyez sur Départ/Pause pour lancer le décompte.

Quels programmes sont disponibles pour les textiles délicats ?

Utilisez le programme Délicats pour les textiles comme l'acrylique, la viscose ou la soie artificielle. Activez l'option Délicats pour un séchage à basse température.

Comment régler le degré d'humidité résiduelle ?

Allumez l'appareil, attendez 8 secondes. Appuyez simultanément sur Minuterie (A) et Départ Différé (B) jusqu'à ce qu'un voyant s'allume. Utilisez la touche Départ/Pause (E) pour choisir entre 'linge plus sec', 'sec standard' ou 'linge à repasser'. Confirmez en appuyant à nouveau sur (A) et (B) pendant 2 secondes.

Comment activer la sécurité enfants ?

Allumez l'appareil et attendez 8 secondes. Appuyez simultanément sur les touches Minuterie (A) et Anti-froissage (D) jusqu'à ce que le voyant correspondant s'allume. Répétez l'opération pour désactiver.

Que signifie le code d'erreur E5A ?

Ce code indique une surcharge du moteur due à un excès de linge ou un linge coincé. Ouvrez la porte, retirez du linge et redémarrez le programme.

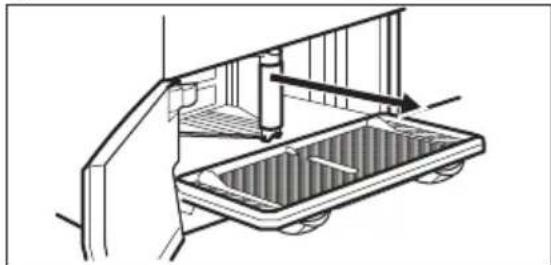

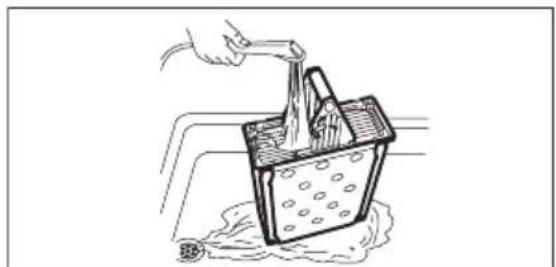

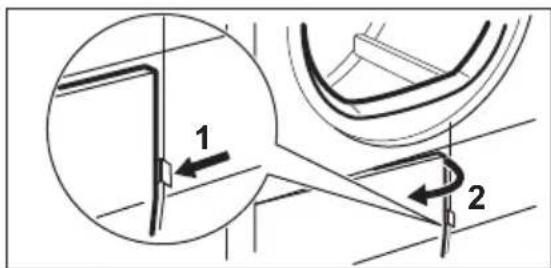

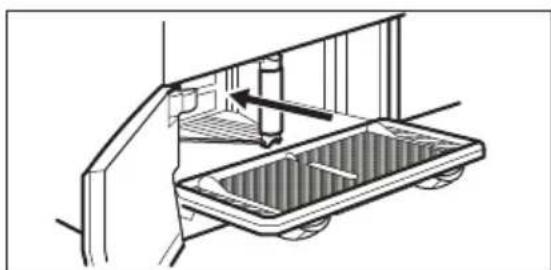

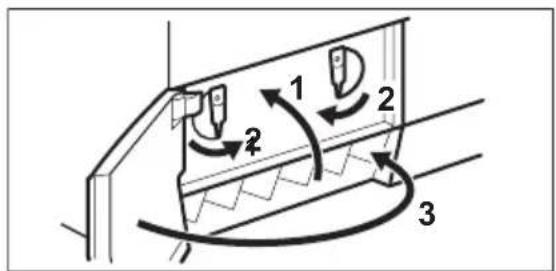

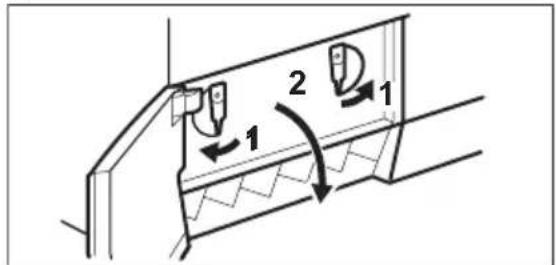

Comment nettoyer le condenseur ?

Ouvrez le volet du condenseur en bas de l'appareil. Retirez le condenseur en déverrouillant les loquets. Nettoyez-le sous l'eau courante en utilisant une brosse douce si nécessaire. Replacez-le et verrouillez. Essuyez le joint.

Puis-je sécher des articles en laine ou en soie ?

Non, la laine et la soie ne supportent pas le séchage en tambour. Consultez l'étiquette d'entretien. Seuls les textiles avec le symbole ◯ (cercle) sont adaptés.

Comment réduire la consommation d'énergie ?

Utilisez le programme Coton Eco pour un séchage plus économe. Assurez-vous que le linge est bien essoré (vitesse élevée en lavage). Nettoyez régulièrement le filtre et le condenseur. Évitez de surcharger l'appareil.

MODE D'EMPLOI ZDCN823CW ZANUSSI

Sèche-linge

ZANUSSI

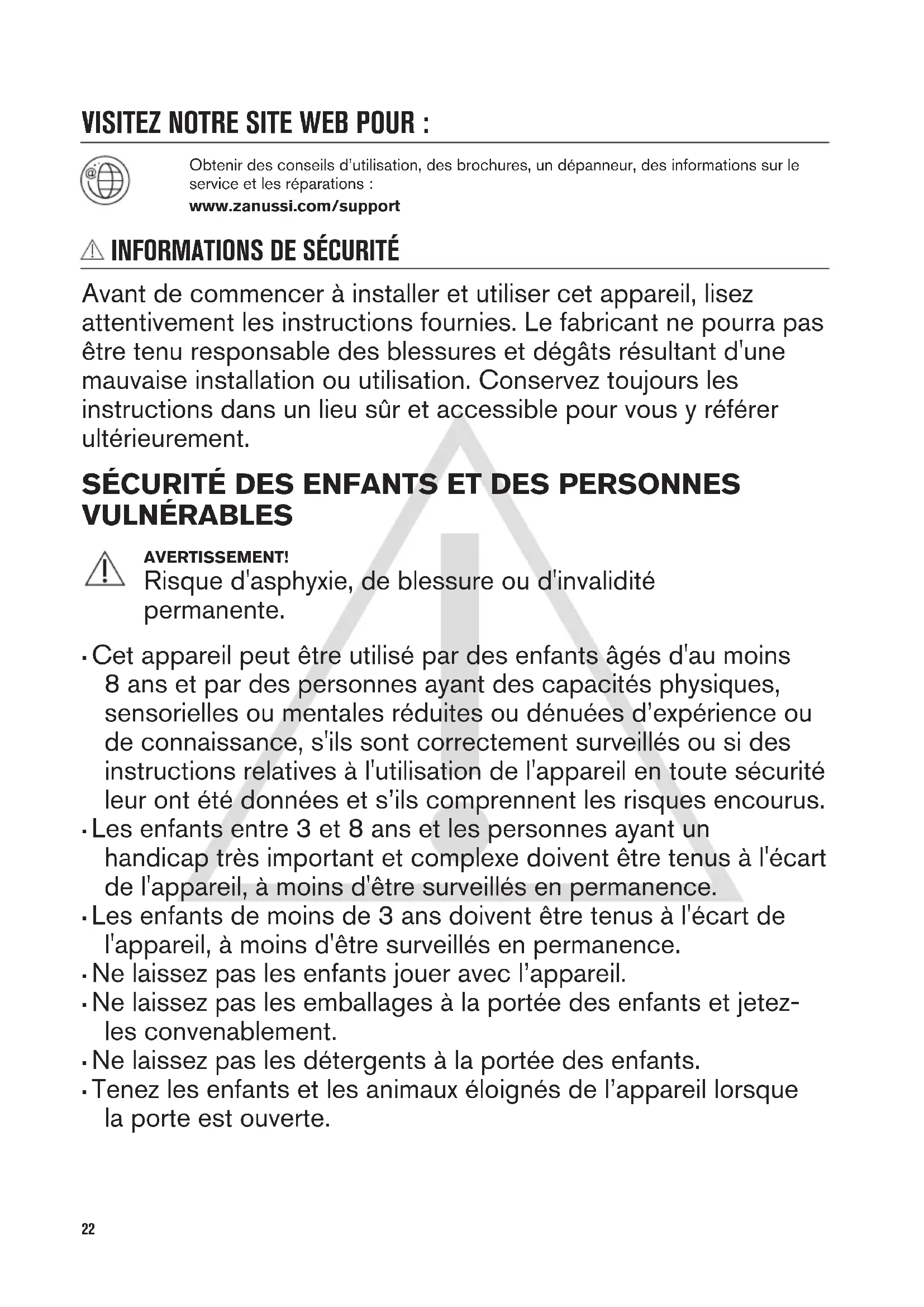

INFORMATIONS DE SÉCURITÉ

Avant de commencer à installer et à utiliser cet appareil, lisez attentivement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et des dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

AVERTISSEMENT !

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

• Ne modifiez pas les spécifications de cet appareil.
• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livre d'installation).
• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livre d'installation).
• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète de la porte.
• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.
• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
• Si le câble d'alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d'éviter tout danger électrique.
• Respectez la charge maximale de 8 kg (reportez-vous au chapitre « Tableau des programmes »).
• N'utilisez pas l'appareil si certains articles ont été salis par des produits chimiques industriels.
• Retirez les peluches ou morceaux d'emballage accumulés autour de l'appareil.
• Ne faites pas fonctionner l'appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation.
• Ne séchez pas d'articles non lavés dans le sèche-linge.
• Il convient que les articles qui ont été salis par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les substances pour retarder la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge à tambour.
• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bain, les tissus imperméables, les articles renforcés de caoutchouc ou les vêtements et taies d'oreiller rembourrés d'éponge de caoutchouc ne doivent pas être séchés dans un sèche-linge.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Retirez des vêtements tous les objets pouvant provoquer un incendie comme les briquets ou les allumettes.
• AVERTISSEMENT : N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier séparément pour dissiper la chaleur résiduelle.
• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l'alimentation électrique.

CONSIGNES DE SÉCURITÉ

INSTALLATION

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilant lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• N'installez pas l'appareil et ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supérieure à 35 °C.
• L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre. Assurez-vous que de l'air circule entre l'appareil et le sol.
• Déplacez toujours l'appareil en position verticale.
• La surface arrière de l'appareil doit être positionnée contre le mur.
• Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

RACCORDEMENT ÉLECTRIQUE

AVERTISSEMENT ! Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominales de l'alimentation secteur. Utilisez toujours une prise de courant de sécurité correctement installée. N'utilisez pas d'adaptateurs multiprise ni de rallonges. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. Ne touchez jamais le câble d'alimentation ni la fiche avec des mains mouillées.

UTILISATION

AVERTISSEMENT ! Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommages matériels à l'appareil.

• Cet appareil est exclusivement à usage domestique (en intérieur).
• Ne séchez pas d'articles endommagés (déchirés, effilochés) qui contiennent un rembourrage ou un garnissage.
• Si le linge a été lavé avec un détachant, effectuez un cycle de rinçage supplémentaire avant de lancer le cycle de séchage.
• Séchez uniquement les textiles compatibles avec un séchage au sèche-linge. Suivez les instructions de lavage figurant sur l'étiquette des articles.
• N'utilisez pas l'eau de condensation/distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas et ne vous asseyez pas sur la porte de l'appareil lorsqu'elle est ouverte.
• Ne séchez pas de vêtements humides dans l'appareil.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

SERVICE

• Pour réparer l'appareil, contactez le service après-vente/agréé. Utilisez uniquement des pièces de rechange d'origine.
• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

MISE AU REBUT

AVERTISSEMENT ! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique et de l'arrivée d'eau.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.
• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des déchets d'équipements électriques et électroniques (DEEE).

DÉMARRAGE FACILE

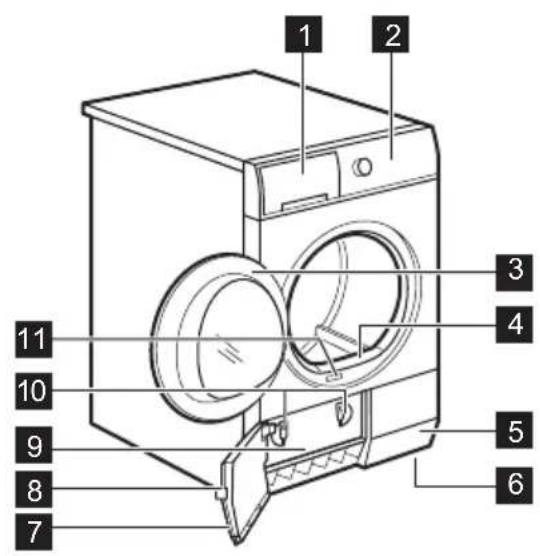

DESCRIPTION DE L'APPAREIL

1 Bac d'eau 2 Bandeau de commande 3 Porte de l'appareil 4 Filtre principal 5 Fentes d'aération 6 Pieds réglables 7 Porte du condenseur 8 Touche du portillon du condenseur 9 Couvercle du condenseur 10 Verrous du couvercle du condenseur 11 Plaque signalétique

Pour vous faciliter le chargement du linge ou l'installation, le hublot est réversible. (Reportez-vous à la brochure séparée).

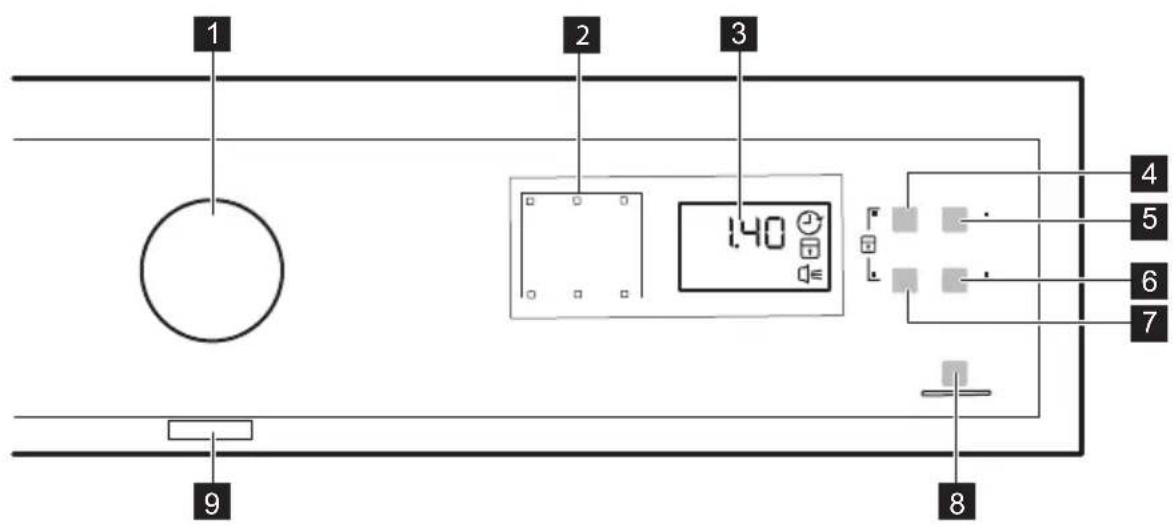

BANDEAU DE COMMANDE

1 Sélecteur de programme et interrupteur ARRÊT 2 Voyants 3 Affichage

4 Touche Minuterie 5 Touche Départ Différé 6 Touche Délicats

Touche Anti-froissage

Touche Départ/Pause

Touche MARCHE/ARRÊT

Appuyez sur les touches, dans la zone portant le symbole ou le nom de l'option. Ne portez pas de gants lorsque vous utilisez le bandeau de commande. Assurez-vous que le bandeau de commande est toujours propre et sec.

Voyants

Voyants Description

Phase de séchage

Phase de refroidissement

Phase anti-froissage

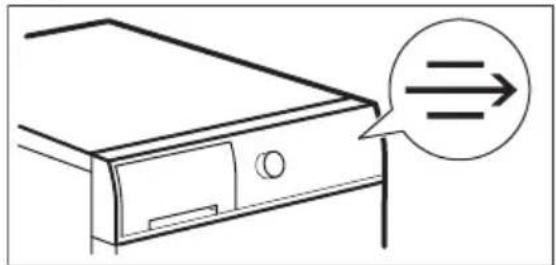

Condenseur

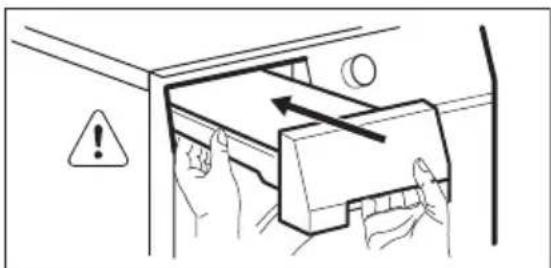

Bac d'eau de condensation

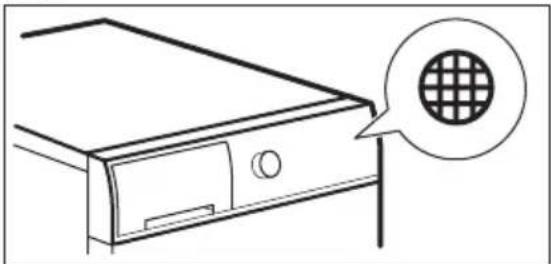

Filtre

Départ différé

Sécurité enfants

Signaux sonores

Durée du programme

Durée du séchage

Durée du départ différé

TABLEAU DES PROGRAMMES

Programme

Charge 1)

Propriétés / Type de textile 2)

3) Coton Eco

8 kg

Le cycle peut être utilisé pour sécher du coton avec le degré de séchage

Coton - prêt à ranger, avec des économies d'énergie maximales.

Coton

Très sec

8 kg Degré de séchage : extra sec.

Programme	Charge 1)	Propriétés / Type de textile2)
CotonPrêt à ranger	8 kg	Le cycle défini pour secher tous types de cotons prêts à être rangés (préts à ranger).	/ © ©
CotonPrêt à repasser	8 kg	Degré de séchage : adapté au repas-sage.	/ © ©
SynthétiquesTrès sec	3,5 kg Degré de séchage : extra sec.	/ © ©
SynthétiquesPrêt à ranger	3,5 kg Degré de séchage : prét à ranger.	/ © ©
Délicats 4 kg		Articles en textiles délicats tels que l'acrylique, la viscose, la soie artificiel-le et leurs alliages.	/ © ©
Minuterie 5 kg		Avec ce programme, vous pouze utiliser l'options Minuterie et régler la du-rée du programme.Le temps de séchage doit être adapté à la charge, par ex. 2 heures pour 5 kg de coton.	/ © ©
Rafraîchir 1 kg Pour rafraîchir des textiles qui estaitientrangés.
Repassage Facile	1 kg (ou 5 chemi-ses)	Textiles faciles d'entretien pour les-quels un repassage minimum est nécescaire. Les résultats de séchage peuvent varier en fonction du type de textile.Dépliez-les le plus possible avant de les placer dans l'appareil.Une fois le programme terminé, sortez immédiatement les articles et accro-chez-les sur un cinctre.	/ © ©
Sportswear 2 kg		Tenues de sport, textiles fins et légers, en microfibres, en polyester.	/ © ©
Denim 8 kg		Vêtements de loisirs comme les jeans, les sweat-shirts dont les matières sont de différentes épaissesurs (par exemple, au niveau du cou, des poignets et des coutures).	/ © ©
Draps 3 kg		Linge de lit comme des draps simples et doubles, des taies d'oreillers, des couvre-lits.	/ © ©
EasyDry Mix 3 kg		Coton et textiles synthétiques, Programmeasse température. Programme délicat avec de l'air chaud.	/ © ©

1) Le poids maximum correspond à des articles secs. 2) Pour connaître la signification des symboles de textiles, consultez le chapitre CONSEILS PRATIQUES : Préparation du linge. 3) Le programme Coton Prêt à ranger ECO est le « Programme coton standard » conformément au Règlement UE de la commission N° 392/2012. Il est adapté au séchage du linge en coton humide normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie pour sécher du linge en coton humide.

OPTIONS

MINUTERIE

Cette option est uniquement compatible avec le programme Minuterie. Vous pouvez régler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. Le réglage de la durée doit correspondre à la quantité de linge dans l'appareil.

Nous vous recommandons de définir une durée courte pour les petites quantités de linge ou pour un seul article.

Pendant la phase de séchage, le tambour tourne quelques fois pour empêcher le linge de se froisser. Le linge peut être retiré pendant la phase anti-froissage.

DÉLICATS

Cette option vous permet de régler un programme de séchage délicat à basse température. Utilisez cette option avec des textiles dont l'étiquette porte le symbole (par ex. acrylique, viscose).

ANTI-FROISSAGE

Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de séchage jusqu'à 90 minutes. APRÈS

TABLEAU DES OPTIONS

Programmes1)	Anti-froissage	Minute	Délicats
Coton Eco	■
Coton Très sec	■	■
Coton Prêt à ranger	■	■
Coton Prêt à repasser	■	■
Synthétiques Très sec	■	■

Programmes1)	Anti-froissage Minuté	Délicats
SynthétiquesPrêt à ranger	■ ■
Délicats■
Minuterie■ ■
Rafraîchir■
Repassage Facile■	■
Sportswear■
Denim■
Draps■
EasyDry Mix■

1) Avec le programme, vous pouvez régler 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur la touche correspondante.

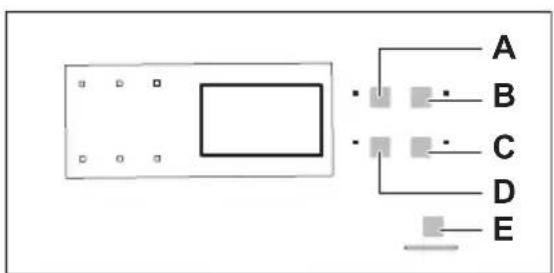

CONFIGURATIONS

A. Touche Minuterie

B. Touche Départ Différé

C. Touche Délicats

D. Touche Anti-froissage

E. Touche Départ/Pause

FONCTION SÉCURITÉ ENFANTS

Cette option empêche les enfants de jouer avec l'appareil pendant le déroulement d'un programme. Le sélecteur de programme et les touches sont verrouillés.

Seule la touche Marche/Arrêt est déverrouillée.

Activation de l'option Sécurité enfants :

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (A) et (D) et maintenez-les enfoncées. Le voyant Sécurité enfants s'allume.

Le voyant Sécurité enfants s'allume.

Vous pouvez désactiver l'option Sécurité enfants pendant le déroulement d'un programme. Appuyez sur les mêmes touches et maintenez-les enfoncées jusqu'à ce que le voyant de la sécurité enfants s'éteigne.

RÉGLAGE DU DEGRÉ D'HUMIDITÉ RÉSIDUELLE DANS LE LINGE

Pour modifier le degré d'humidité résiduelle dans le linge par défaut :

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (A) et (B) et maintenez-les enfoncées.

L'un de ces voyants s'allume :

C. linge séché au maximum C0= linge plus sec COE linge sec standard

1. Appuyez à plusieurs reprises sur la touche (E) jusqu'à ce que le voyant du niveau correct s'allume.
2. Pour confirmer le réglage, appuyez simultanément sur les touches (A) et (B) et

maintenez-les enfoncées pendant environ 2 secondes.

et maintenez-les enfoncées pendant environ 2 secondes.

ALARME ACTIVÉE/DÉSACTIVÉE

Pour activer ou désactiver les signaux sonores, appuyez simultanément sur les touches (B) et (C).

AVANT LA PREMIÈRE UTILISATION

Les verrous à l'arrière du tambour se retirent automatiquement lorsque le sèche-linge est allumé pour la première fois. Il se peut que vous entendiez du bruit.

Pour débloquer les verrous à l'arrière du tambour :

1. Mettez l'appareil en marche.
2. Sélectionnez un programme.
3. Appuyez sur la touche Départ/Pause.

Le tambour commence à tourner. Les verrous à l'arrière du tambour sont automatiquement désactivés.

Avant d'utiliser l'appareil pour sécher des articles :

• Nettoyez le tambour du sèche-linge avec un chiffon humide.
• Lancez un programme d'une heure avec du linge humide.

ODEUR INHABITUELLE

L'appareil est soigneusement emballé.

Après le déballage du produit, vous pouvez constater une odeur inhabituelle. Ceci est normal sur les produits neufs.

L'appareil est constitué de plusieurs types de matériaux qui peuvent générer ensemble une odeur inhabituelle.

Au fil du temps et après quelques cycles de séchage, l'odeur inhabituelle disparaît progressivement.

BRUITS

Différents bruits peuvent être émis à différentes phases du cycle de séchage. Ces bruits de fonctionnement sont tout à fait normaux.

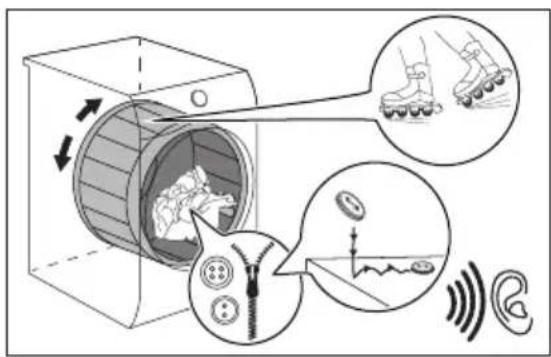

Tambour tournant.

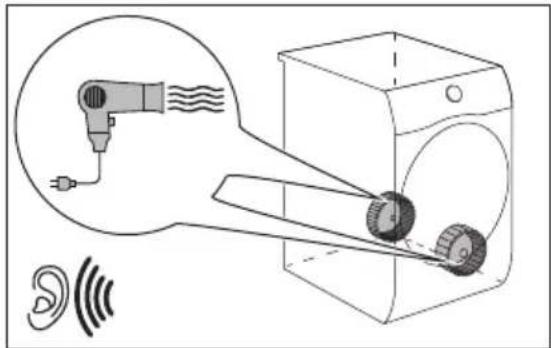

Fonctionnement des ventilateurs.

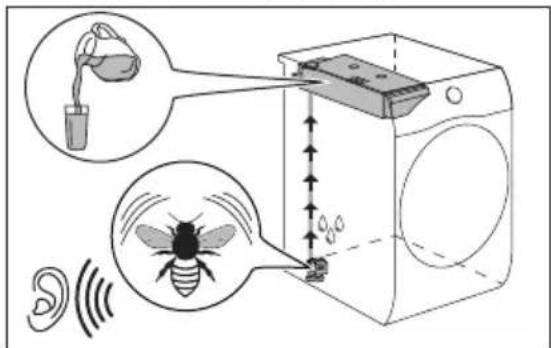

Fonctionnement de la pompe et transfert de la condensation dans le réservoir.

DÉMARRAGE D'UN PROGRAMME SANS DÉPART DIFFÉRÉ

1. Préparez le linge et chargez l'appareil.

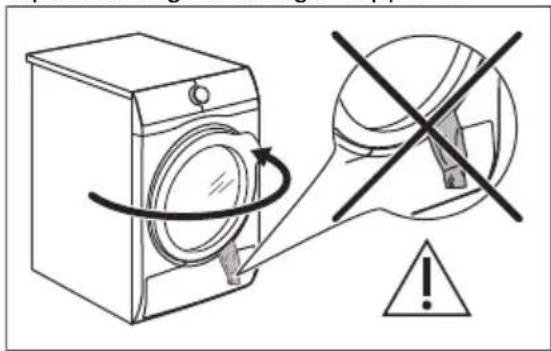

ATTENTION ! Assurez-vous que le hublot est fermé et que le linge n'est pas coincé entre le hublot de l'appareil et le joint en caoutchouc.

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Réglez le programme et les options adaptés au type de charge.

L'affichage indique la durée du programme.

Les véritables temps de séchage dépendent du type de charge (quantité et composition), de la température ambiante et du taux d'humidité dans votre linge après la phase d'essorage.

1. Appuyez sur la touche Départ/Pause.

Le programme démarre.

DÉMARRAGE DU PROGRAMME AVEC DÉPART DIFFÉRÉ

1. Réglez le programme et les options adaptés au type de charge.
2. Appuyez à plusieurs reprises sur la touche de départ différé jusqu'à ce que l'écran indique la durée de départ différé souhaitée.

Vous pouvez différer le départ d'un programme d'un minimum de 30 minutes à un maximum de 20 heures.

1. Appuyez sur la touche Départ/Pause.

Le décompte du départ différé s'affiche.

Lorsque le décompte est terminé, le programme démarre.

CHANGEMENT DE PROGRAMME

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
3. Sélectionnez le programme.

À LA FIN DU PROGRAMME

Une fois le programme terminé :

• Un signal sonore intermittent retentit. Le voyant clignote. Le voyant Départ/Pause est allumé.

L'appareil continue d'effectuer la phase anti-froissage pendant environ 30 minutes.

La phase anti-froissage évite les plis du linge.

Vous pouvez retirer le linge avant la fin de la phase anti-froissage. Pour de meilleurs résultats, nous vous recommandons de ne retirer le linge que lorsque la phase est presque terminée.

Lorsque la phase anti-froissage est terminée :

Le voyant est allumé mais ne clignote pas. Le voyant Départ/Pause s'éteint. 1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil. 2. Ouvrez la porte de l'appareil. 3. Sortez le linge. 4. Fermez la porte de l'appareil.

Causes possibles de résultats de séchage non satisfaisants :

• Paramètres du niveau de séchage par défaut non adaptés. Consultez le chapitre Réglage du niveau de séchage par défaut.

Nettoyez toujours le filtre et videz le réservoir d'eau de condensation lorsqu'un programme est terminé.

FONCTION DE VEILLE

Pour réduire la consommation d'énergie, cette fonction éteint automatiquement l'appareil :

• Au bout de 5 minutes si vous ne lancez aucun programme.
• Au bout de 5 minutes après la fin du programme de lavage.

PRÉPARATION DU LINGE

Très souvent après le cycle de lavage, les vêtements sont mélangés et enchevêtrés.

Sécher des vêtements mélangés et enchevêtrés n'est pas efficace. Pour garantir un flux d'air approprié et un séchage homogène, il est conseillé de secouer et de charger un par un les vêtements dans le sèche-linge.

Pour garantir un processus de séchage approprié :

Fermez les fermetures à glissière. Fermez les boutons des housses de couette. - Ne laissez pas de cordons ni de rubans dénoués pour le séchage (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme. - Videz les poches. - Retournez les articles ayant un revêtement intérieur en coton. Le revêtement en coton doit être tourné vers l'extérieur.

• Sélectionnez toujours le programme le plus adapté au type de linge.
• Ne mélangez pas les couleurs foncées et les couleurs claires. Utilisez un programme adapté pour le coton, le jersey et la bonneterie pour éviter qu'ils ne rétrécissent.
• Ne dépassez pas la charge maximale indiquée dans le chapitre des programmes ou sur l'affichage.
• Sèchez uniquement du linge adapté au sèche-linge. Reportez-vous aux étiquettes des vêtements.
• Ne séchez pas les grands articles et les petits articles ensemble. Les petits articles peuvent se coincer dans les grands et ne pas sécher correctement.
• Secouez les tissus et les vêtements de grande taille avant de les placer dans le sèche-linge. Cela sert à éviter des zones d'humidité à l'intérieur du tissu après le cycle de séchage.

Étiquette d'entre-tien du textile	Description
○	Linge adapté au sèche-linge.
○	Linge adapté au sèche-linge à haute température.
○	Linge adapté au sèche-linge à basse température uniquement.
×	Linge non adapté au sèche-linge.

ENTRETIEN ET NETTOYAGE

NETTOYAGE DU FILTRE

ATTENTION ! Évitez d'utiliser de l'eau pour nettoyer le filtre. Jetez plutôt les peluches à la poubelle (évitez la dispersion de fibres de plastique dans l'eau ambiante).

Pour obtenir les meilleures performances de séchage, nettoyez le filtre régulièrement ; un filtre obstrué allonge les cycles et augmente la consommation d'énergie. Utilisez cette main pour nettoyer le filtre et, si nécessaire, un aspirateur.

1. 2.

3. 4.

5.

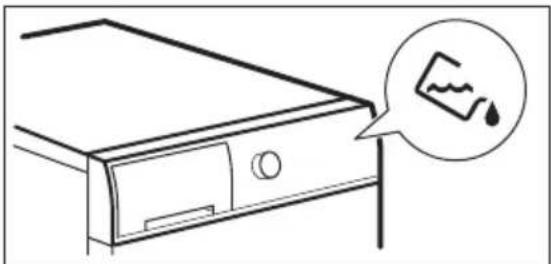

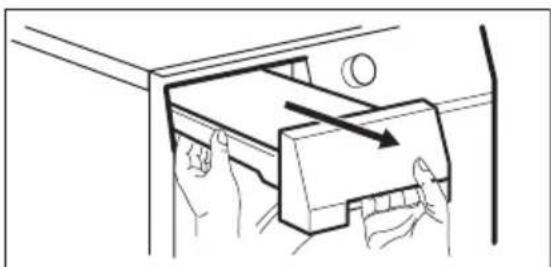

VIDANGE DU BAC D'EAU DE CONDENSATION

1. 2.

3. 4.

Vous pouvez utiliser l'eau du réservoir à la place d'une eau distillée (par ex. pour repasser à la vapeur). Avant d'utiliser l'eau, retirez les résidus de salissure à l'aide d'un contrôle.

NETTOYAGE DU CONDENSEUR

1. 2.

3.

5. 6.

7.

4.

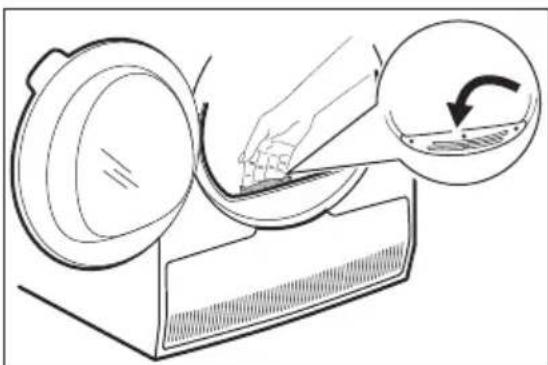

NETTOYAGE DU CAPTEUR D'HUMIDITÉ

ATTENTION ! Risque de dégradation du capteur d'humidité. N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le capteur.

Pour assurer les meilleurs résultats de séchage, l'appareil est équipé d'un capteur d'humidité en métal. Il est placé sur la face intérieure de la zone de la porte.

Au fil du temps, la surface du capteur peut devenir sale, ce qui détériore les performances de séchage.

Nous conseillons de nettoyer le capteur au moins 3 ou 4 fois ou si vous constatez une baisse des performances de séchage.

Pour le nettoyer, vous pouvez utiliser le côté plus dur d'une éponge à vaisselle et un peu de vinaigre ou de liquide vaisselle.

Pour nettoyer le capteur :

1. Ouvrez la porte de chargement.
2. Nettoyez les surfaces du capteur d'humidité en essuyant la surface en métal plusieurs fois.

NETTOYAGE DU TAMBOUR

AVERTISSEMENT ! Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent savonneux doux standard pour nettoyer la surface interne du tambour et ses aubes. Séchez les surfaces nettoyées avec un chiffon doux.

ATTENTION ! N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

DÉPANNAGE

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

CODES D'ERREUR

L'appareil ne démarre pas ou s'arrête en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si le problème persiste, contactez le service après-vente agréé.

AVERTISSEMENT ! Mettez l'appareil à l'arrêt avant de procéder à la vérification.

En cas de problèmes majeurs, les signaux sonores se déclenchent, un code d'erreur s'affiche et la touche Départ/Pause peut clignoter en continu :

Code d'erreur Cause possible Solution
E5A	Surcharge du moteur de l'appareil. Trop de linge ou linge coincé dans le tambour.	Le programme ne s'est pas terminé. Retirez le linge du tambour, sélection-nez le programme et redémarrez le cy-cle.

NETTOYAGE DU BANDEAU DE COMMANDE ET DE L'ENVELOPPE

Utilisez un détergent savonneux neutre standard pour nettoyer le bandeau de commande et le boîtier.

Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux.

ATTENTION ! Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

NETTOYAGE DES FENTES DE CIRCULATION D'AIR

Utilisez un aspirateur pour retirer les peluches des fentes de circulation d'air.

Code d'erreur Cause possible Solution
E97	Panne interne. Il n'y a aucune commu-nication entre les composants électro-niques de l'appareil.	Le programme ne s'est pas terminé correctement ou l'appareil s'est mis à l'arrêt trop tôt. Mettez à l'arrêt l'appa-reil et remettez-le en fonctionnement. Si le code d'erreur s'affiche à nou-veau, contactez le service après-vente agrée.
EH0	L'alimentation électrique est instable.	Si l'appareil affiche EH0, veuillez at-tendre que l'alimentation secteur soit stable puis appuyez sur Départ. Si l'appareil interrupt le cycle sans in-dication, appuyez sur Départ du cycle. En cas d'advertissement, vérifie l'in-étégrité du cordon/de la fiche électri-que ou l'alimentation secteur.

Si d'autres codes d'erreur s'affichent, mettez l'appareil à l'arrêt puis de nouveau en fonctionnement. Si le problème persiste, contactez le service après-vente agréé.

Pour tout autre problème avec le séche-linge, consultez le tableau ci-dessous pour connaître les solutions possibles.

DÉPANNAGE

Problème Solution possible
Vous ne pouvez pas allumer l'appareil. Assurez-vous	que la fiche du cable d'alimenta- tion est bien insérée dans la prise de courant.
Vérifiez le fusible dans la boîte à fusibles (instal- lation domestique).
Le programme ne se lance pas. Appuyez sur Départ/Pause.
Vérifiez que la porte de l'appareil est fermée.
Le hublot de l'appareil ne ferme pas.	Vérifiez que le filtre est correctement installé.
Assurez-vous que le linge n'est pas coincide entre	le hublot de l'appareil et le joint en caoutchouc.
L'appareil s'accête en cours de fonctionnement.	Vérifiez que le bac d'eau de condensation est vi- de. Appuyez sur la touche Départ/Pause pour relancer le programme.
La charge est trop petite, augmentez la charge	ou utilisez le programme Minuterie.
La durée du cycle est trop longue ou n'offre pas des résultats de séchage satisfaisants.1)	Assurez-vous que le poids du linge est adapté à la durée du programme.
Assurez-vous que le filtre est propre.
Le linge est trop mouillé. Essorez une nouvelle	fois le linge dans le lave-linge.
Assurez-vous que la température de la pièce est	comprise entre +5 °C et +35 °C. La températu-re ambiante optimale est comprise entre 18 °C et 25 °C.
Sélectionnez le programme Minuterie ou Très	sec . 2)
L'affichage indique Err.	Si vous souhaitez sélectionner un nouveau pro-gramme, vous doivent=e teindre puis rallumer l'ap-pareil.
Assurez-vous que les options sont compatibles	avec le programme.
L'affichage indique (par exemple E51).	Éteignez puis rallumez l'appareil. Démarrez un nouveau programme. Si le problème persististe,contactez le service après-vente.

1) Le programme s'arrête automatiquement au bout de 6 heures maximum. 2) Il est possible que certaines parties des gros articles à sécher restent humides (par ex. les draps).

Si les résultats de séchage ne sont pas satisfaisants

• Le programme réglé n'était pas adapté.
• Le filtre est obstrué.
• Le condenseur est obstrué.
• Vous avez introduit trop de linge dans l'appareil.
• Le tambour est sale.
• Réglage erroné du capteur de conductivité (reportez-vous au chapitre « Réglages - réglage

du degré d'humidité résiduelle dans le linge » pour un meilleur réglage).

• Les fentes de circulation d'air sont obstruées.
• La température de la pièce est trop élevée ou trop basse (la température optimale est comprise entre 19 °C et 24 °C).

DONNÉES TECHNIQUES

Hauteur x Largeur x Profondeur 850 x 596 x 615 mm (maximum 647 mm)
Profondeur max. avec la porte de l'appareil ou-verte	1084 mm
Largeur max. avec la porte de l'appareil ouverte 945 mm
Hauteur régiable 850 mm (+ 15 mm - réglage des pieds)
Volume du tambour 118 l
Volume de charge maximale 8 kg
Tension 230 V
Fréquence 50 Hz
Niveau de puissance sonore	66 dB
Puisance totale 2800 W
Classe d'efficacité énergétique B
Consommation d'énergie du programme stan-dard pour le coton avec une charge complète.1)	4,81 kWh
Consommation d'énergie du programme stan-dard pour le coton avec la charge partielle.2)	2,52 kWh
Consommation énergétique annuelle3) 560,50 kWh
Puisance absorbée en mode veille4) 0,05 W
Puisance absorbée en mode éteint4) 0,05 W
Type d'utilisation Domestique
Température ambiente autorisée +5 °C à +35 °C
Le niveau de protection contre l'infiltration de particules solides et d'humidité est assure par le couvercle de protection, sauf si l'équipement BASSE tension ne dispose d'aucune protection contre l'humidité	IPX4

1) En référence à la norme EN 61121. 8 kg de coton centrifugé à 1000 tr/min. 2) En référence à la norme EN 61121. 4 kg de coton centrifugé à 1000 tr/min. 3) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme coton standard, avec une charge complète ou partielle, et la consommation des modes basse consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (RÈGLEMENT (UE) No 392/2012). 4) En référence à la norme EN 61121.

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 2009/125/CE du règlement 392/2012 de la commission européenne.

Programme	Vitesse d'essorage / humidité résiduelle	Temps de sécha- ge1)	Consomma- tion énergéti- que2)
Coton Eco 8 kg
Prêt à ranger 1400 tr/min	/ 50% 120 min. 4,10 kWh
1000 tr/min / 60% 139	min. 4,81 kWh
Coton 8 kg
Prêt à repasser 1400 tr/min	/ 50% 93 min. 3,11 kWh
1000 tr/min / 60% 110	min. 3,81 kWh
Coton Eco 4 kg
Prêt à ranger 1400 tr/min	/ 50% 69 min. 2,18 kWh
1000 tr/min / 60% 79 min. 2,52 kWh
Synthétiques 3,5 kg
Prêt à ranger 1200 tr/min / 40% 52 min. 1,56 kWh
800 tr/min / 50% 68 min. 1,88 kWh

1) Pour les charges partielles, la durée du cycle est plus courte et l'appareil utilise moins d'énergie. 2) Si la température ambiante n'est pas adaptée et/ou si le linge est mal essoré, la durée du cycle peut être prolongée et la consommation d'énergie peut augmenter.

FICHE D'INFORMATION PRODUIT EN RÉFÉRENCE AU RÈGLEMENT 1369/2017 DE L'UE

Fiche d'informations produit
Marque ZANUSSI
Modèle ZDCN823CW	PNC916098967
Capacité nominale en kg 8
Sèche-linge à évacuation ou à condensation Condenseur
Classe d'efficacité énergétique	B
Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes basse consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil.	560,50
Sèche-linge automatique ou non automatique	Automatique
Consommation d'énergie du programme standard pour le coton en kWh pour une charge complète	4,81
Consommation d'énergie du programme standard pour le coton en kWh pour une charge partielle	2,52
Consommation d'énergie en mode arrêt en W	0,05
Consommation d'énergie en mode laissé sur marche en	0,05
Durée en mode Veille en minutes	10
Le « programme standard pour le coton » utilisé avec une charge complète et partielle est le programme de séchage standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Il est ajusté au séchage du linge en coton normalement humide et est le programme le plus efficace en termes de consommation d'énergie pour le coton.
Durée pondérée du « programme standard pour le cotton avec une charge complète et partielle » en minutes	105
Durée du « programme standard pour le cotton avec une charge complète » en minutes	139
Durée du « programme standard pour le cotton avec une charge partièle » en minutes	79
Classe d'efficacité de la condensation sur une échelle allant de G (moins efficace) à A (plus efficace)	B
Efficacité moyenne de la condensation du programme standard pour le cotton avec une charge complète, en pourcentage	81
Efficacité moyenne de la condensation du programme standard pour le cotton avec une charge partielle, en pourcentage	81
Efficacité de la condensation pondérée du « programme standard pour le cotton avec une charge complète et partielle »	81
Niveau sonore en dB 66
Appareil intégrable O/N Non

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 2009/125/CE du règlement 392/2012 de la commission européenne.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

WWW.ZANUSSI.COM/SHOP
