MODE D'EMPLOI PM0.4c FOSTEX

Enceintes active PM0.4c Mode d'emploi Merci d'avoir acheté ce produit Fostex. Ce mode d'emploi vous donne les informations de base sur l'utilisation de cet appareil. Lisez-le avant d'utiliser l'appareil pour la première fois. © FOSTEX COMPANY Tous droits réservés.

• AVERTISSEMENT: Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

• ATTENTION: L'utilisation de commandes, de réglages ou de procédures autres que ceux spécifiés ici peut entraîner une exposition à des rayonnements dangereux.

• AVERTISSEMENT: Tout changement ou modification de cet appareil non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'appareil.

• AVERTISSEMENT: Ne placez pas l'appareil sur une surface molle, poreuse ou sensible, pour éviter d'endommager la surface. Utiliser un écran de protection entre l'appareil et la surface pour protéger la surface.

• AVERTISSEMENT: L'utilisation de cet appareil près d'une lumière fluorescente peut causer des interférences avec l'utilisation de la télécommande. Si l'appareil a un comportement erratique éloignez-le de tout éclairage fluorescent qui pourrait en être la cause.

• ATTENTION: Danger d'explosion sur la pile est remplacez de façon incorrecte. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

• AVERTISSEMENT: N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.

• AVERTISSEMENT: La fiche secteur est utilisée comme dispositif de mise hors tension et doit rester facilement accessible pendant l'utilisation. Pour déconnecter l'appareil complètement du secteur, la fiche secteur doit être débranchée de la prise secteur.

• Ne mélangez pas une pile neuve et une pile usée. Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou rechargeables (Ni-Cd, Ni-MH, etc).

L'UTILISATEUR À L'INTÉRIEUR. FAITES RÉPARER

L'APPAREIL PAR UN PERSONNEL QUALIFIÉ. Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'une «tension dangereuse» non isolée dans le boîtier de l'appareil. Cette tension peut être suffisante pour provoquer l'électrocution de personnes.

3) Tenez compte de tous les avertissements.

4) Respectez toutes les instructions.

5) N'utilisez pas cet appareil à proximité de l’eau.

6) Ne nettoyez l'appareil qu’avec un chiffon sec.

7) Ne bouchez pas les orifices de ventilation. Installez cet appareil

conformément aux instructions du fabricant.

8) N'installez pas l'appareil à proximité de sources de chaleur telles que des

radiateurs, des accumulateurs de chaleur, des poêles, ou d’autres appareils (comprenant les amplificateurs) qui produisent de la chaleur.

9) N'outrepassez pas les mesures de sécurité de la fiche polarisée ou avec

mise à la terre. Une prise polarisée comporte deux broches dont l'une plus large que l'autre. Une fiche avec mise à la terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Lorsque la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de la prise de courant.

10) Empêchez le cordon d'alimentation d'être piétiné ou pincé, en particulier au

niveau des fiches, des prises de courant et des sorties des appareils.

11) Utilisez uniquement le câble d’alimentation/adaptateur secteur/accessoires

spécifiés par le fabricant.

12) N’utilisez l'appareil qu’avec un chariot, un socle,

un trépied, un support ou une table spécifié par le fabricant, ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faites attention quand vous déplacez l'ensemble chariot/appareil pour éviter des blessures qui pourraient être causées par un basculement.

13) Débranchez cet appareil pendant un orage ou s'il ne

doit pas être utilisé pendant une longue période.

14) Confiez toute réparation à un personnel qualifié. L'appareil doit être réparé

s'il a été endommagé de tel façon que le cordon ou la fiche d'alimentation est endommagé, si un liquide a coulé ou un objet est tombé à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou est tombé.

15) L'appareil doit être utilisé dans un zone dégagée.

16) L'appareil ne doit pas être exposé aux fuites d'eau ni aux éclaboussures, et

aucun objet rempli de liquide tel qu'un vase ne doit être placé sur l'appareil.

17) La fiche secteur est utilisée comme dispositif de mise hors tension. Elle doit

rester facilement accessible et ne doit pas être bloquée pendant l'utilisation. Pour déconnecter complètement l'appareil de l'alimentation secteur, l'appareil doit être déconnecté de la prise secteur murale. Informations sur le règlement FCC (États-Unis) & ICES-003 (Canada)

1. NOTICE IMPORTANTE

Cet appareil, quand il est installé conformément aux instructions de ce mode d'emploi, satisfait aux exigences FCC et ICES-003. Tout changement ou modification non expressément approuvés par Fostex pour conformité peut annuler l’autorité de l’utilisateur d’utiliser l’appareil. NE MODIFIEZ PAS CE PRODUIT.

Afin de se conformer aux exigences FCC et ICES-003, utilisez des câbles blindés de haute qualité pour le raccordement à des accessoires et/ou à d'autres produits. Si des câbles sont fournis avec l'autre produit, ils DOIVENT être utilisés. Suivez toutes les instructions d'installation. Sinon, cela pourrait annuler votre autorisation FCC / ICES-003 pour utiliser ce produit aux États- Unis/Canada.

Cet équipement a été testé et a été trouvé conforme avec les limites des appareils numériques de classe B, conformément à l'article 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences avec la réception radio ou de télévision, ce qui peut être vérifié en alimentant l’appareil et en coupant son alimentation, nous conseillons à l’utilisateur d’éliminer ces interférences par l’un ou plusieurs des moyens suivants:

• Réorientez ou changez l’emplacement de l’antenne de réception.

• Augmentez l’espace entre l'équipement et l'ampli-tuner.

• Connectez l’équipement sur une prise secteur appartement à un circuit électrique différent de celui auquel l’ampli-tuner est connecté.

• Consultez votre revendeur ou un technicien radio/télévision expérimenté pour en savoir plus.

4. Conformité avec la Partie 15 du règlement FCC et ICES-003 canadien.

Cet appareil est conforme à la partie 15 des règles de la FCC (Federal Communications Commission). Le fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent causer un mauvais fonctionnement. This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.3 Introduction PM0.4c sont des enceintes actives avec un rendement élevé et un son de grande qualité. Vous pouvez proter de la musique avec les PM0.4 c dans diverses situations telles que DTM, DJ, écoute du son d'un ordinateur, regarder la télévision et écouter un lecteur audio portable. Fonctionnalités du PM0.4c

• Conguration 2 voies: haut-parleur de grave (basses fréquences) et haut-parleur d'aigu (hautes fréquences).

• Utilise un haut-parleur de grave à membrane en bre de verre de 100 mm de diamètre qui produit un son clair et puissant.

• Haut-parleur d'aigu à dôme de 19 mm générant un son haute fréquence riche et naturel.

• Boîtier compacte en bois à réecteur de graves arrière orant un son grave naturel et profond. Accessoires Les accessoires suivants sont fournis avec le PM0.4c. Après avoir acheté l'appareil, vériez que tous les accessoires sont présents dans l'emballage.

• Cordon d'alimentation (2,0 m) × 1

• Câble d'enceinte (rouge/noir, 1,5 m) × 1

• Câble téléphonique RCA-Φ6 mm TS (rouge/noir, 1,5 m) × 1

• Mode d'emploi (ce livret) × 1

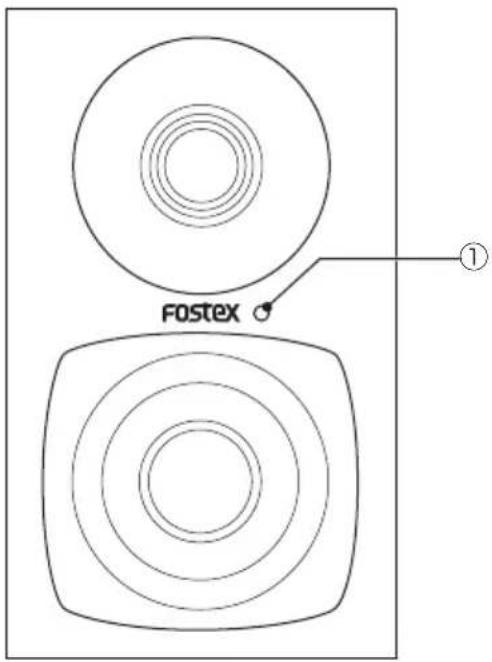

• Informations de sécurité × 14 Nom des pièces et fonctions Enceinte active (canal D) Équipé d'un amplicateur de puissance stéréo, lecture du canal droit d'un signal d'entrée. Avant Arrière

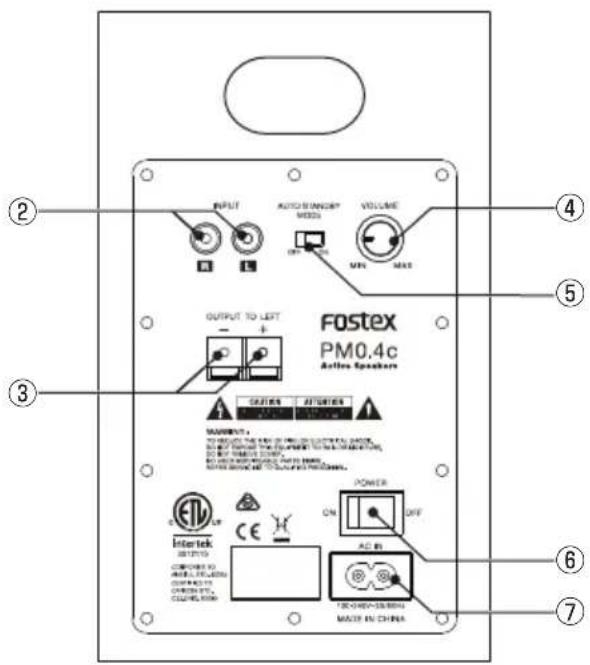

① Indicateur d'alimentation Indique l'état d'alimentation. Bleu: état normal Rouge: veille Éteint: hors tension ② Prise [INPUT] (L, R) Connectez cette prise à la sortie d'un appareil extérieur. ③ Prise [OUTPUT TO LEFT] Connectez cette prise à la prise [LEFT] de l'enceinte passive en utilisant le câble d'enceinte fourni. Raccordez le (+) au (+), et le (−) au (−) de l'enceinte active et de l'enceinte passive. Le canal gauche du signal entrant par la prise [INPUT] (L, R) est envoyé à l'enceinte passive via l'amplicateur interne. ④ Bouton [VOLUME] Ajuste le volume. ⑤ Commutateur [AUTO STANDBY MODE] Active (ON)/désactive (OFF) la fonction de mise en veille automatique. Mettez le commutateur sur "ON" pour activer la fonction et sur "OFF" pour désactiver la fonction. Fonction de mise en veille automatique Quand la fonction de mise en veille automatique est activée, l'appareil entre automatiquement en veille et l'indicateur d'alimentation s'allume en rouge si le signal entrant dans l'appareil reste au-dessous d'un certain niveau pendant environ 15 minutes. En mode de veille, la consommation d'énergie est réduite à moins de 0,5 W. L'appareil retourne à l'état normal et l'indicateur d'alimentation s'allume en bleu quand un signal d'entrée est reçu de nouveau. ⑥ Commutateur [POWER] Met l'appareil sous/hors tension. ⑦ Prise [AC IN] Connectez cette prise à une prise secteur en utilisant le cordon d'alimentation fourni.5 Enceinte passive (canal G) Comme l'appareil n'est pas équipé d'un amplicateur, eectuez la lecture du canal gauche du signal d'entrée en le connectant à l'enceinte active à l'aide du câble d'enceinte fourni. Arrière

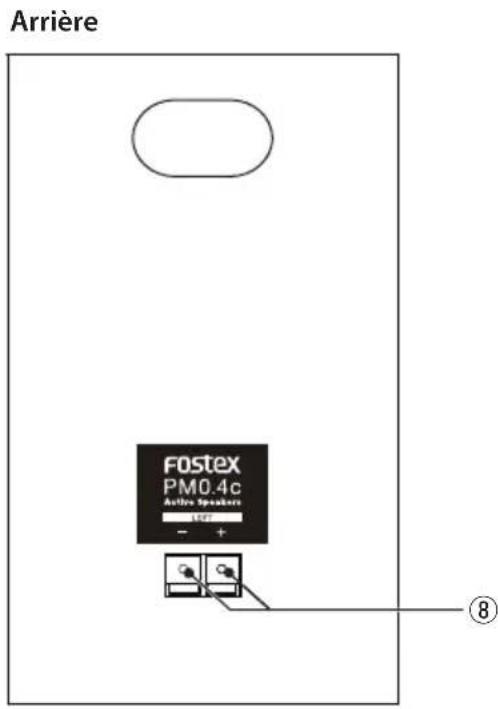

⑧ Prise [LEFT] Connectez cette prise à la prise [OUTPUT TO LEFT] de l'enceinte active en utilisant le câble d'enceinte fourni.6 Connexion

• Mettez hors tension tous les appareils avant la connexion.

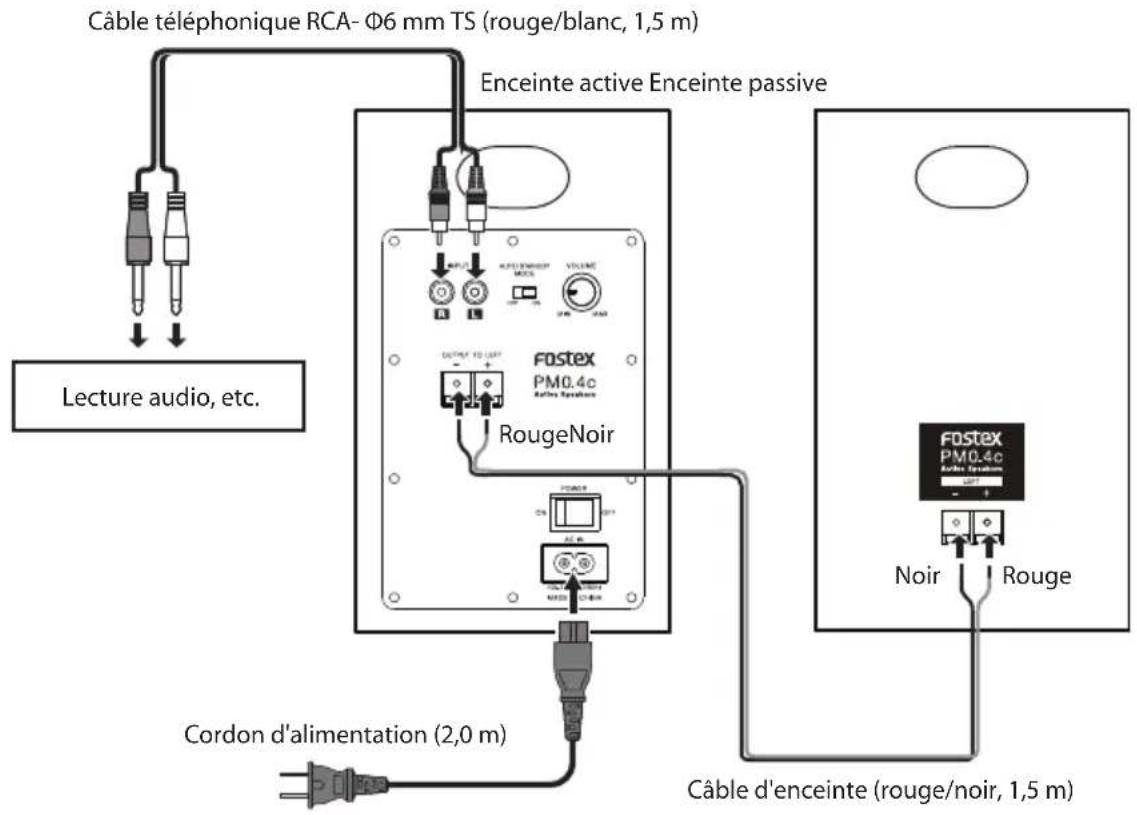

• N'utilisez pas d'autre cordon d'alimentation que le cordon d'alimentation fourni. Rouge RougeNoir Noir Enceinte active Enceinte passive Câble d'enceinte (rouge/noir, 1,5 m) Cordon d'alimentation (2,0 m) Câble téléphonique RCA- Φ6 mm TS (rouge/blanc, 1,5 m) Lecture audio, etc.

Attention Ne connectez pas un autre appareil que l'enceinte passive du PM0.4c à la prise [OUTPUT TO LEFT] de l'enceinte active. Cela pourrait entraîner un mauvais fonctionnement.7 Caractéristiques techniques Haut-pareurs Boîtier Bass reex 2 voies Circuit d'attaque du haut- parleur de grave Haut-parleur en cône de 100 mm Circuit d'attaque du haut- parleur d'aigu Haut-parleur d'aigu en dôme de 19 mm Caractéristiques de fréquence 60 Hz à 20 kHz Fréquence de croisement 1,6 kHz Amplicateur (enceinte active uniquement) Prise d'entrée Prise Cinch RCA, 320 mV (sensibilité d'entrée) Impédance d’entrée 10 kΩ ou plus Sortie nominale 30 W + 30 W Facteur de distorsion (DHT) Moins de 0,05% (sortie de 2 W) Général Alimentation (AC IN) 100 V à 240 V 50/60 Hz Consommation électrique 15 W (état normal), 0,5 W ou moins (en veille) Dimensions extérieures (mm) 130 (largeur) × 220 (hauteur) × 169 (profondeur) (sans les parties saillantes) Poids 2,4 kg (enceinte active), 2,1 kg (enceinte passive)© Imprimé en Chine Mai 2016 8588154001 610872 FOSTEX CO. 1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan Déclaration sur la directive CE Cet équipement est compatible avec la directive EMC (2004/108/CE) - Directive sur le rapprochement de l'ordonnance des nations membres concernant la compatibilité électromagnétique et à la Directive Basse Tension (2006/95/CE) - Directive sur le rapprochement de l'ordonnance des nations membres relative aux équipements électriques conçus pour être utilisé dans la plage de tension spécifiée. Cet équipement est aussi compatible avec la directive écoconception (2009/125/CE) - Directive sur le rapprochement de l'ordonnance des nations membres concernant les exigences d'écoconception pour les produits consommateurs d'énergie et à la directive RoHS 2 de l'UE (2011/65/UE) - la directive sur le rapprochement de l'ordonnance des nations membres concernant la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques. L'incidence de l'immunité sur cet appareil L'incidence des spécifications européennes EN61000-6-1 (coexistence des ondes électromagnétiques - spécifications de l'immunité commune) sur cet appareil est spécifiée ci-dessous. Dans les exigences relatives aux transitoires électriques rapides en salves, les surtensions, les perturbations par les champs radioélectriques, le champ magnétique de fréquence industrielle, les exigences du champs électromagnétique rayonné et l'environnement de décharge d'électricité statique, pourraient être affecté par la génération de bruit dans certains cas.
