Legacy U3 - Unite Centrale Rosewill - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité centrale
Marque	Rosewill
Modèle	Legacy U3
Facteur de forme	Moyen tour (Mid Tower)
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Emplacements de disques durs	2 x 3,5" ou 2 x 2,5" interne
Emplacements d'extension	7 slots PCI
Alimentation	Non incluse, support ATX standard
Ventilateurs inclus	1 x 120 mm (selon version)
Dimensions (estimation)	480 x 200 x 450 mm (L x l x H)
Poids (estimation)	5 kg
Matériau	Acier SECC, plastique
Fenêtre latérale	Non, panneau latéral plein
Ports avant	USB 3.0, USB 2.0, audio (selon version)
Entretien	Dépoussiérer régulièrement les grilles et ventilateurs avec un chiffon doux
Sécurité	Assurer une bonne ventilation pour éviter la surchauffe ; ne pas obstruer les entrées d'air
Pièces détachées incluses	Vis de montage, supports pour carte mère et disques durs, câbles (si fournis)
Réparabilité	Composants standards ; remplacement facile des ventilateurs et alimentation
Informations générales	Boîtier pour assembleur, compatible avec la plupart des composants standard

FOIRE AUX QUESTIONS - Legacy U3 Rosewill

Comment ouvrir le panneau latéral du Legacy U3 ?

Dévissez les vis à main à l'arrière du boîtier, puis faites glisser le panneau latéral vers l'arrière pour le retirer.

Quel type d'alimentation est compatible ?

Le boîtier accepte une alimentation ATX standard. Assurez-vous que la longueur du bloc ne dépasse pas 160 mm.

Combien de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 2 disques de 3,5 pouces ou 2 disques de 2,5 pouces dans le fond du châssis.

Comment installer la carte mère ?

Placez la carte mère sur les supports en laiton fournis, alignez les trous de vis et fixez-la avec les vis cruciformes.

Quelle est la longueur maximale de la carte graphique ?

La carte graphique peut mesurer jusqu'à 300 mm de long, selon la position du cage de disques.

Comment installer un disque dur ?

Montez le disque dur sur le support latéral à l'aide des vis fournies, puis insérez l'ensemble dans le boîtier et verrouillez-le.

Y a-t-il des filtres à poussière ?

Le boîtier est généralement équipé d'un filtre à poussière amovible en façade et sous l'alimentation.

Puis-je installer un ventilateur supplémentaire ?

Oui, le boîtier dispose d'emplacements pour ventilateurs de 120 mm en façade, à l'arrière et sur le dessus (selon version).

Comment nettoyer le boîtier ?

Utilisez un chiffon doux non pelucheux pour essuyer l'extérieur. Pour l'intérieur, un souffleur d'air comprimé est recommandé pour enlever la poussière.

Où trouver des pièces de rechange ?

Les vis et supports sont facilement disponibles en ligne. Pour les pièces spécifiques comme les panneaux ou filtres, contactez le service client Rosewill.

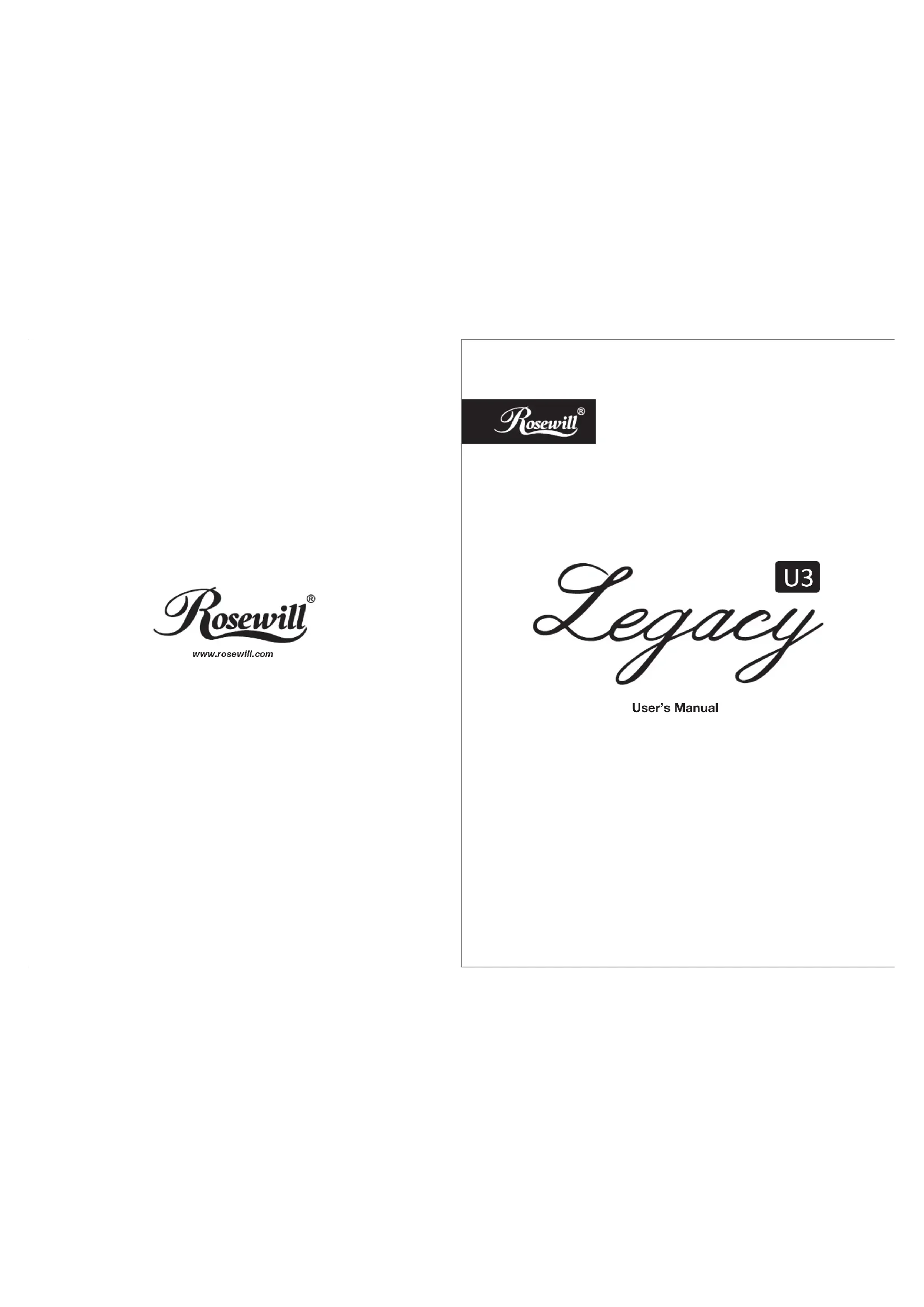

MODE D'EMPLOI Legacy U3 Rosewill

Devisser les ceux écoute à main et oniveur la plaque latérale.

ESPAÑOL

Démomer le support latrale de disque due avec un l'artuents cruciforme.

ESPAÑOL

Instater l'alimentation, si s'agit d'une alimentation avec un ventilateur de plus de 120mm, mettre le ventrateur vers le dessous pour s'assurar que le ventilateur aspire lair.

ESPAÑOL

Mamie de puqueille année minielle, saufre dans guyon-lècée Inexagonaux, les autres positions de trois de carte mère sont supportées par des supports en plastique dur pour carte mère.

ESPAÑOL

L'reyer le cache du slot d'extension puis montar et varrouller la carte graphique.

ESPAÑOL

En peel monitor 1 disque dur ce 3,0" ou 2 disques dans le 2,5" au fond de chiosis, il y n des rendules d'amortissement de disque dur dans le paquet des acréasées, veiller d'abord les monitor selon les positions des trous et pués monitor le(s) disque(s) duris.

ESPAÑOL

Verruiller le disque cur de 3.6° sur le

support latrall de disque cur

ESPAÑOL

source d'alimentation

ESPAÑOL

Monitor la plaque latérale sur le chêssis.

assemblage accompli.

ESPAÑOL
