Signature EP10 - Guitare IBANEZ - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Guitare électrique signature de l'artiste, corps en acajou, manche en érable, touche en palissandre, 22 frettes, micros humbucker.
Utilisation	Idéale pour les guitaristes de rock et de métal, adaptée aux performances live et aux enregistrements en studio.
Maintenance et réparation	Nettoyer régulièrement les cordes et le corps, ajuster le truss rod si nécessaire, vérifier l'état des micros et des potentiomètres.
Sécurité	Éviter les chocs violents, stocker dans un endroit sec, utiliser un étui pour le transport.
Informations générales	Poids léger, finition soignée, garantie constructeur, disponible en plusieurs coloris.

FOIRE AUX QUESTIONS - Signature EP10 IBANEZ

Comment accorder ma guitare IBANEZ Signature EP10 ?

Utilisez un accordeur électronique ou accordez à l'oreille en utilisant la méthode standard (E A D G B e). Veillez à accorder chaque corde en vérifiant la tension et le son.

Quels types de cordes sont recommandés pour l'IBANEZ Signature EP10 ?

Il est recommandé d'utiliser des cordes de calibre 9-42 pour un bon équilibre entre jouabilité et sonorité, mais vous pouvez expérimenter avec d'autres calibres selon vos préférences.

Comment régler la hauteur des cordes sur l'IBANEZ Signature EP10 ?

Utilisez la clé Allen fournie pour ajuster les vis de hauteur sur le chevalet. N'oubliez pas de vérifier la courbure du manche et d'ajuster le truss rod si nécessaire.

Quelle est la meilleure façon de nettoyer ma guitare IBANEZ Signature EP10 ?

Utilisez un chiffon doux et sec pour essuyer la guitare après chaque utilisation. Pour un nettoyage plus approfondi, utilisez un produit spécifique pour guitare et un chiffon en microfibre.

Que faire si les frettes de ma guitare IBANEZ Signature EP10 sont inégales ?

Si vous remarquez des frettes inégales, il est conseillé de consulter un luthier pour un nivellement des frettes, afin d'assurer un jeu optimal et éviter des problèmes de buzz.

Comment changer les cordes de ma guitare IBANEZ Signature EP10 ?

Détendez chaque corde en les tournant à l'aide de la clé de guitare. Retirez les cordes usées, insérez les nouvelles cordes dans les mécaniques et enroulez-les correctement en veillant à ce qu'elles soient bien tendues.

Y a-t-il une garantie pour l'IBANEZ Signature EP10 ?

Oui, l'IBANEZ Signature EP10 est généralement livrée avec une garantie limitée de 1 an. Consultez le manuel de votre produit pour les détails spécifiques.

Comment améliorer la sonorité de ma guitare IBANEZ Signature EP10 ?

Vous pouvez améliorer la sonorité en utilisant un amplificateur de qualité, des pédales d'effets, et en expérimentant avec différents réglages de tonalité et de volume.

Que faire si ma guitare IBANEZ Signature EP10 ne reste pas accordée ?

Vérifiez si les cordes sont correctement enroulées autour des mécaniques et assurez-vous qu'il n'y a pas de débris dans le chevalet. Si le problème persiste, envisagez de consulter un luthier.

Comment régler la tension du truss rod sur l'IBANEZ Signature EP10 ?

Pour régler le truss rod, utilisez une clé appropriée. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension et dans le sens inverse pour la diminuer. Faites des ajustements progressifs et vérifiez la courbure du manche.

MODE D'EMPLOI Signature EP10 IBANEZ

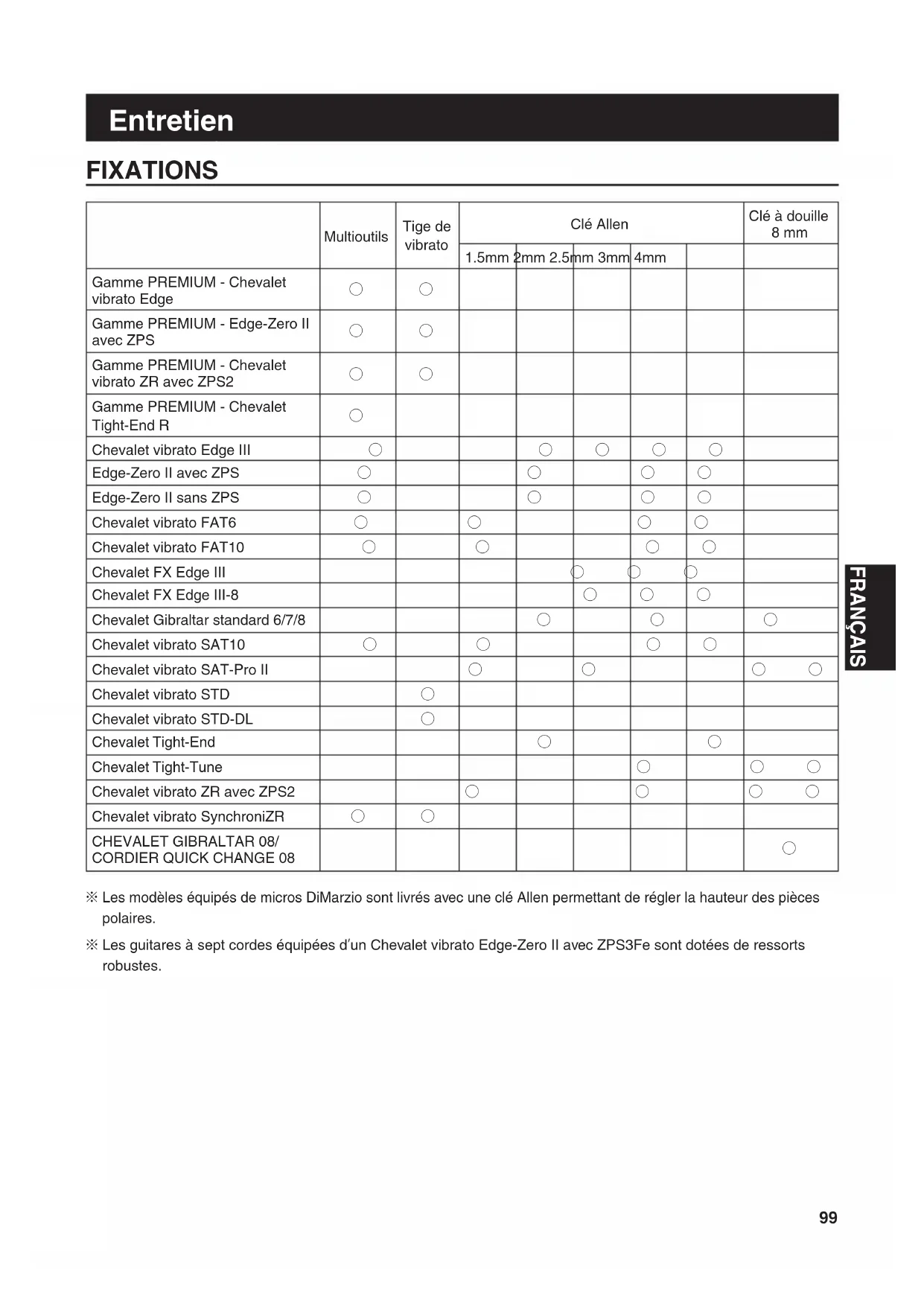

FRANÇAIS Manuel d'entretien....99

Réglage manuel

※ Les modèles équipés de micros DiMarzio sont livrés avec une clé Allen permettant de régler la hauteur des pièces polaires.

※ Les guitares à sept cordes équipées d'un Chevalet vibrato Edge-Zero II avec ZPS3Fe sont dotées de ressorts robustes.

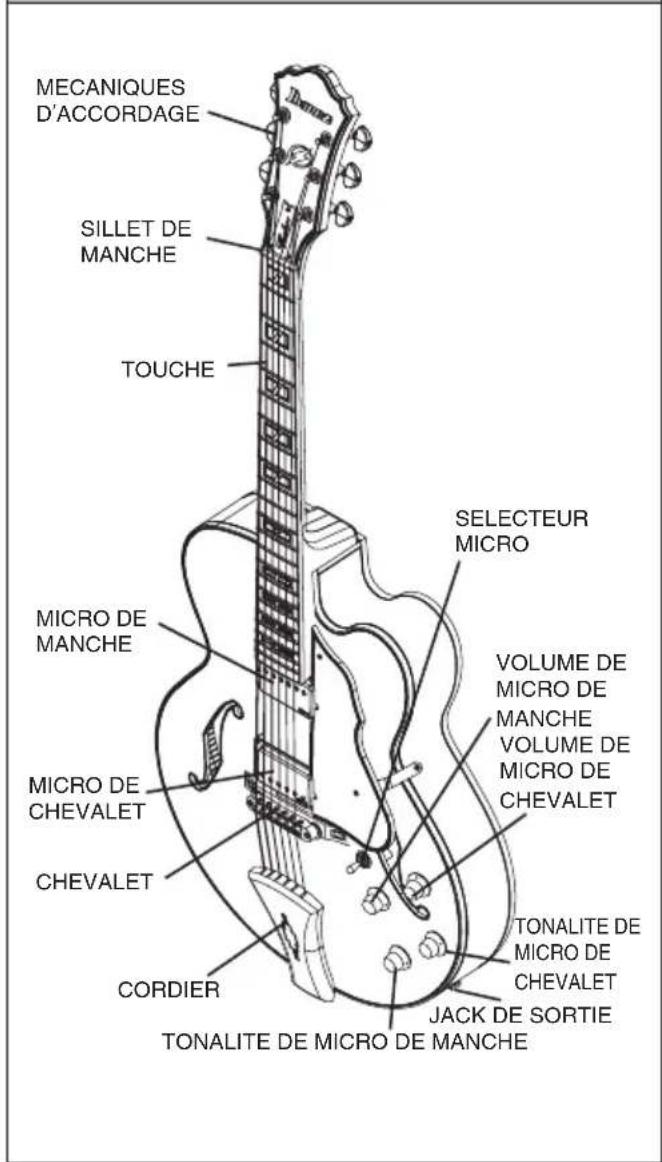

Guitare électrique Guitare acoustique ou semi-acoustique

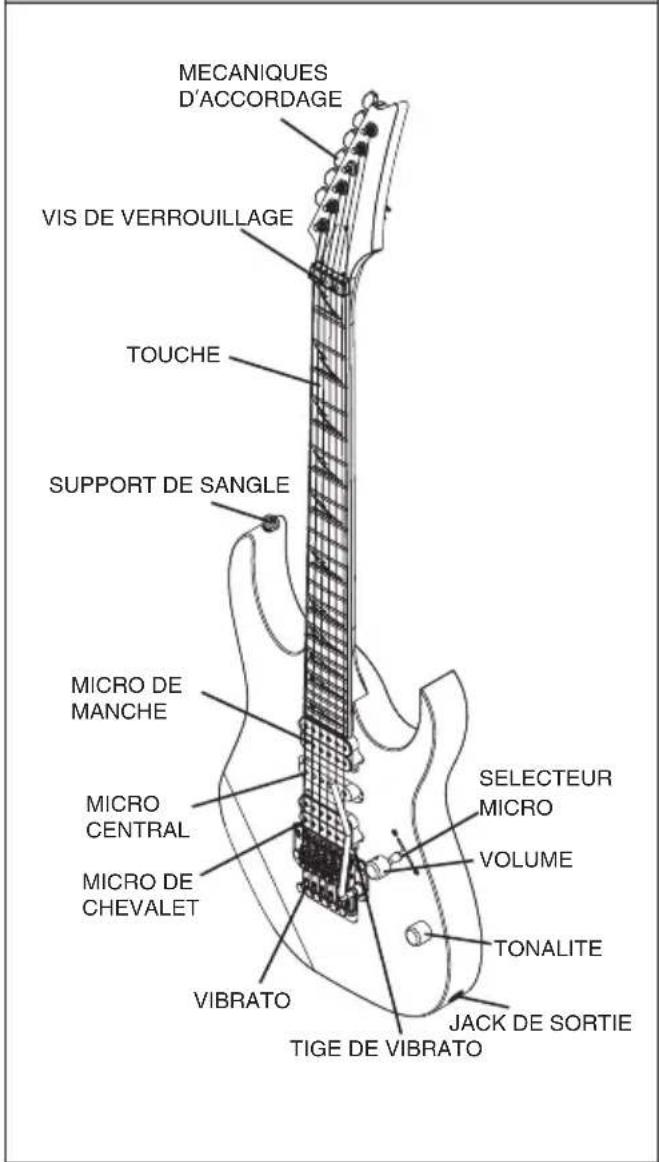

MECANIQUES D'ACCORDAGE VIS DE VERROUILLAGE TOUCHE SUPPORT DE SANGLE MICRO DE MANCHE MICRO CENTRAL MICRO DE CHEVALET VIBRATO SELECTEUR MICRO VOLUME TONALITE JACK DE SORTIE TIGE DE VIBRATO

MECANIQUES D'ACCORDAGE SILLET DE MANCHE TOUCHE MICRO DE MANCHE MICRO DE CHEVALET CHEVALET CORDIER TONALITE DE MICRO DE MANCHE SELECTEUR MICRO VOLUME DE MICRO DE MANCHE VOLUME DE MICRO DE CHEVALET TONALITE DE MICRO DE CHEVALET JACK DE SORTIE

※ Ces illustrations représentent des modèles Ibanez courants. La guitare que vous avez achetée peut ne pas correspondre à ces illustrations.
Les réglages de chevalet/vibrato diffèrent selon le type de chevalet/vibrato installé. ※
Pour plus d'informations, reportez-vous à la section chevalet/vibrato correspondante.
※ Pour plus d'informations sur les commandes de chaque modèle, reportez-vous à la section « CONTROLS (Commandes) » (p. 228).

À la sortie d'usine, les guitares Ibanez sont accordées de la façon suivante :

	1ère 2e	3e 4e 5e 6e	7e 8e
6 cordes E4	B3 G3 D3	A2 E2 - -
7 cordes E4	B3 G3 D3	A2 E2 B1 -
8 cordes D#4	A#3 F#3	C#3 G#2 D#	2 D#2 F1

Notez que les modèles suivants sont accordés différemment.

Baritone guitar

Utilisez un accordeur ou un diapason pour accorder chaque corde ouverte aux fréquences susmentionnées. Si le son produit est plus haut que la fréquence ci-dessus, détendez la corde pour en réduire la hauteur, et enroulez la corde par petits incréments pour l'accorder. Cette méthode simple permet de stabiliser votre accordage. Vous risquez de devoir régler le manche ou l'intonation si vous accordez votre guitare d'une manière différente de celle indiquée dans ces tableaux, ou si vous utilisez des cordes différentes du calibre standard.

Pour plus d'informations sur le réglage du manche ou de l'intonation, reportez-vous aux sections « RÉGLAGE DU MANCHE » (p. 102) ou « INTONATION » (p. 102).

Mémo

- Notez qu'un accordage extrême ou l'utilisation de cordes non conçues pour les guitares électriques peut casser des éléments ou vous blesser.

Au fur et à mesure de leur utilisation, les cordes se détériorent, provoquant ainsi des bourdonnements et des distorsions du son. Remplacez les cordes dès qu'elles commencent à rouiller ou à se décolorer. Nous vous conseillons de remplacer simultanément l'ensemble des cordes. Toute corde endommagée, entortillée ou tordue risque de ne pas produire la qualité sonore appropriée et ne doit par conséquent pas être utilisée.

Enroulez la corde autour de la mécanique d'accordage, effectuez 2 ou 3 tours en partant du haut à l'aide d'environ 5 à 7 cm de corde et en évitant les croisements. Il est préférable de remplacer les cordes une par une, plutôt que de les enlever toutes en une fois afin d'éviter d'exercer une tension trop forte au niveau du manche et d'afacter l'équilibre du vibrato.

※ La méthode à appliquer pour enlever et mettre en place des cordes fixées à un chevalet/vibrato diffère selon le type de chevalet/vibrato. Pour plus d'informations, reportez-vous à la section relative au chevalet/vibrato installé sur votre guitare.

HAUTEUR DES CORDES

La hauteur correspond à la distance séparant les frettes et la corde.

Pour mesurer la hauteur, accordez la guitare correctement ; placez ensuite une règle au niveau de la 14e frette et mesurez la distance entre le haut de la frette et le bas de la corde.

En général, cette distance doit être comprise entre 1,5 et 1,7 mm pour la première corde et entre 2 et 2,2 mm pour la sixième.

Sur une guitare à sept cordes, la septième corde doit se situer entre

2,2 et 2,4 mm. Sur une guitare à huit cordes, la huitième corde doit se situer entre 2,4 et 2,6 mm.

Pour des cordes autres que celles susmentionnées, réglez la hauteur de manière à ce que la distance augmente progressivement à partir de la première corde.

Si la hauteur est trop importante, il sera diffi cile de jouer de l'instrument. Si elle est trop faible, les cordes risquent de produire un bourdonnement, des notes muettes ou une tenue de note limitée.

Si un bourdonnement ou des notes muettes sont produites même si la hauteur est réglée correctement, vous devez ajuster l'incuration du manche.

Pour plus d'informations, reportez-vous à la section « RÉGLAGE DU MANCHE » (p. 102).

※ La méthode de réglage de la hauteur dépend du type de chevalet/vibrato installé sur votre guitare. Pour plus d'informations, reportez-vous à la section relative au chevalet/vibrato approprié.

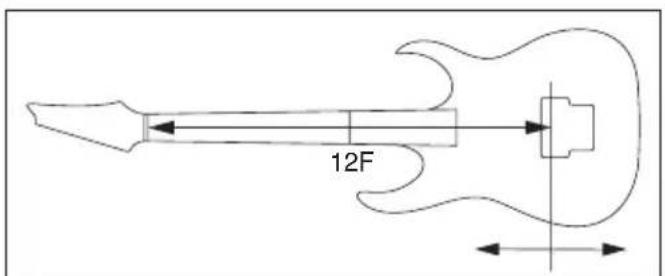

INTONATION

Si vous avez modifi é le calibre des cordes ou si votre guitare est accordée de manière personnalisée, vous devez régler la longueur des cordes (intonation) pour assurer la justesse des notes à chaque frette.

Une fois votre guitare correctement accordée, maintenez-la en position de jeu et comparez la hauteur du son de la corde appuyée au niveau de la 12e frette avec l'harmonique jouée à la 12e frette.

Si la hauteur de la note jouée à la 12e frette est

12F

inférieure à l'harmonique de cette frette, déplacez le sillet du chevalet/vibrato vers l'avant pour raccourcir la corde. Inversement, si la hauteur de la note jouée est supérieure à celle de l'harmonique, déplacez le sillet vers l'arrière pour allonger la corde.

※ Utilisez un accordeur pour garantir un réglage correct de l'intonation.

※ La méthode de réglage de la position du sillet diffère selon le modèle de chevalet/vibrato installé. Pour plus d'informations, reportez-vous à la section relative au chevalet/vibrato installé sur votre guitare.

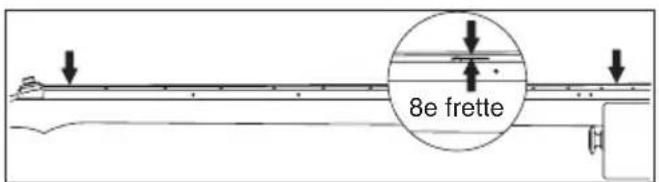

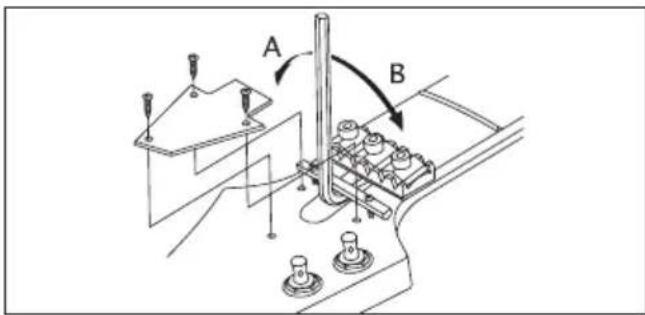

REGLAGE DU MANCHE

Le manche supporte constamment la tension des cordes. Sa courbe est sensible non seulement à l'accordage et au calibre des cordes, mais aussi aux variations de température et d'humidité.

Si des problèmes tels que des bourdonnements et des notes muettes surviennent même après avoir réglé la hauteur et l'accordage de la guitare, vérifi ez et ajustez la courbe du manche.

① Vérifi ez la courbe du manche.

Une fois votre guitare correctement accordée, maintenez-la en position de jeu. Appuyez ensuite sur la première corde au niveau de la première frette et à l'endroit où le manche rejoint la caisse. Mesurez l'écart qui sépare la corde et la huitième frette.

De la même manière, mesurez cet écart pour la corde la plus basse, et effectuez les réglages de manière à ce que les écarts se situent entre 0,3 et 0,5 mm.

② Si l'écart est inférieur à 0,3 mm, utilisez la clé Allen ou la clé à douille fournie avec la guitare pour faire tourner l'écrou de la tige de réglage situé au bout du manche dans la direction « A » afi n de rendre la courbe du manche plus convexe.

8e frette

A B

3 Si l'écart est supérieur à 0,5 mm, tournez la clé Allen ou la clé à douille dans la direction « B » afi n de rendre la courbe du manche plus concave.

Réglez l'écrou de la tige de réglage par petits incréments d'un quart de tour, tout en vérifiant l'accordage.

Il convient d'être vigilant lors du réglage du manche. Si vous ne parvenez pas à régler le manche correctement, contactez votre revendeur agréé Ibanez.

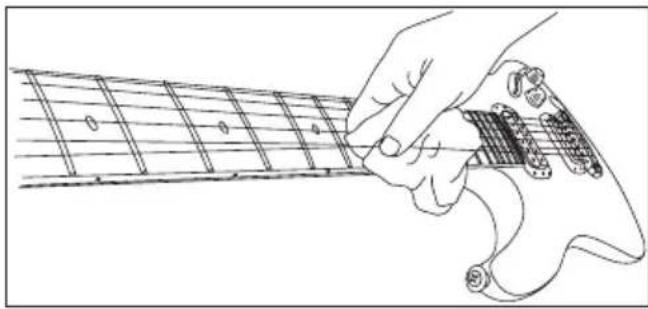

NETTOYAGE

Après avoir joué, essuyez toute trace de transpiration ou de graisse des parties métalliques telles que le dessous des cordes, les frettes, les sillets de chevalet et les écrous. Vous préviendrez ainsi la formation de rouille. La poussière ou la rouille s'accumulant sur les parties métalliques risque de nuire au fonctionnement de l'instrument.

Nettoyez les traces tenaces à l'aide d'un chiffon doux imbibé d'un peu d'huile.

Si la tige de vibrato grince lorsque vous la tournez, graissez le cran situé sur le côté le plus court de la tige. Pour nettoyer la surface vernie, n'utilisez pas de produits abrasifs ou volatils mais essuyez plutôt délicatement l'instrument à l'aide d'un chiffon doux et d'un produit spécialement conçu pour les instruments de musique.

Pour nettoyer la poussière collée sur une caisse ou un manche dont la fi nition est huilée, utilisez un pinceau gomme, du papier de verre # 1000 ou plus fin ou de la laine d'acier # 0000. Afin de prévenir le dessèchement, lustrez-les une ou deux fois par an à l'aide d'huile d'arme ou de cire d'ameublement incolore appliquée avec un chiffon doux ou de la laine d'acier # 0000.

Les touches sans produit de finition doivent être essuyées délicatement à l'aide d'un chiffon imbibé d'une petite quantité d'huile spéciale pour touche ou d'huile essentielle de citron de haute qualité, en veillant tout particulièrement au bord des frettes.

PILE

Si votre guitare dispose d'un préamplificateur ou d'un égaliseur intégré, ces éléments sont alimentés par une pile. Remplacez la pile dès que vous remarquez une baisse du volume ou une déformation du son.

Certains modèles utilisent une pile 006P (9 V), d'autres deux piles AA (1,5 V).

Vérifi ez le type de piles utilisées dans votre guitare et remplacez-les par des piles du même type.

Les piles se trouvent dans un logement situé à l'arrière de la caisse.

Sur les modèles équipés d'une pile, le jack de sortie fait également office d'interrupteur d'alimentation; l'instrument se trouve sous tension dès que vous insérez une fi che dans le jack.

Mémo

- Pour éviter que la pile ne s'use, retirez la fiche du jack de sortie si vous n'utilisez pas votre instrument-pendant une période prolongée.

Chevalets de guitare

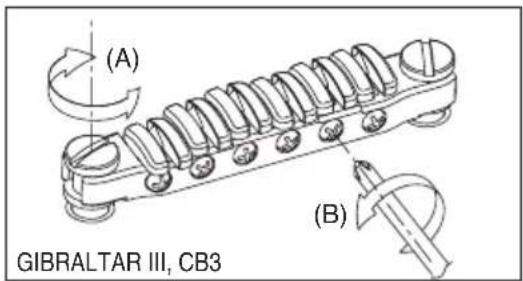

GIBRALTAR III (GUITARE ET BASSE), CB3 ET FULL TUNE III, ART1, ART2

La hauteur se règle en tournant les vis d'ajustement (A) situées de chaque côté du chevalet à l'aide d'un tournevis plat (-).

Vous pouvez régler la justesse en déplaçant le sillet vers l'avant ou l'arrière en tournant l'écrou de réglage de l'intonation (B) situé à l'arrière du chevalet. Vous pouvez utiliser un tournevis Phillips (+), un tournevis à lame plate (-) ou la clé Allen en option.

Installez les cordes en les insérant par l'avant du chevalet.

Avant de régler la hauteur du chevalet Gibraltar III, desserrez suffi samment les ✉ cordes de façon à ne pas devoir tourner les vis de manière excessive, ce qui pourrait endommager les trous de vis.

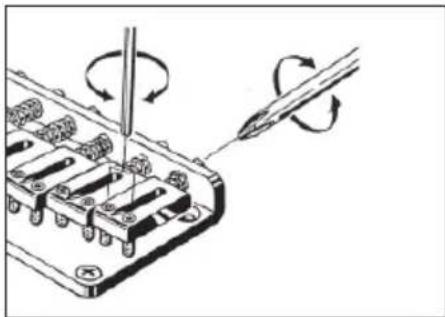

CHEVALET HARDTAIL

Pour remplacer les cordes, faites passer les nouvelles cordes à travers les passe-cordes qui se trouvent au dos de la guitare et faites-les ressortir par-dessus les pontets.

L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation, située à l'arrière du chevalet. La hauteur des cordes peut être ajustée en levant ou en abaissant à l'aide d'une clé les petites vis Allen situées de part et d'autre de chaque pontet.

La technique de réglage est identique pour les modèles à 7 et 8 cordes. ※

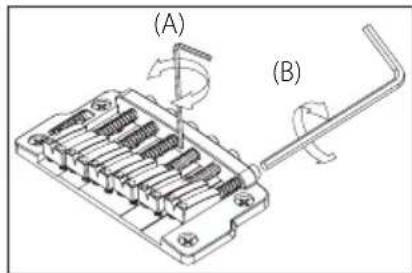

CHEVALET GIBRALTAR STANDARD (MODÈLES À 7 CORDES / 8 CORDES)

Pour placer une nouvelle corde, faites-la passer par le mécanisme de maintien de cordes par le dos de la guitare.

Pour ajuster la hauteur des cordes, utilisez une clé hexagonale de 1,5 mm pour tourner les vis et régler la hauteur de chaque pontet (A).

Pour ajuster l'intonation, utilisez une clé hexagonale de 2,5 mm pour tourner les vis de réglage de l'intonation de chaque pontet au dos du chevalet (B).

La technique de réglage est identique pour les modèles à 7 et 8 cordes. ※

(A) (B)

CHEVALET GIBRALTAR 08/ CORDIER QUICK CHANGE 08

Pour ajuster la hauteur de la corde, tournez les vis situées de part et d'autre du chevalet (A) à l'aide d'un tournevis plat (-). Avant de procéder au réglage, desserrez l'écrou de blocage à l'aide d'une clé de 8 mm. Après le réglage, serrez de nouveau l'écrou de blocage pour fi xer le chevalet.

Pour ajuster la hauteur du cordier, serrez et desserrez les vis de réglage (B) à l'aide d'un tournevis plat (-). Avant de procéder au réglage, desserrez l'écrou de blocage. Après le réglage, fixez-le de nouveau de la même manière que pour le chevalet. Si l'écrou de blocage du chevalet et du cordier est desserré, une distorsion ou une résonance peut se produire. L'augmentation de la hauteur du cordier réduira la tension des cordes, ce qui procurera un toucher plus doux et facilitera le tirage des cordes.

Pour ajuster l'intonation de chaque sillet, tournez la vis de réglage de l'intonation à l'aide d'un tournevis plat (-) (C).

Pour régler la hauteur de la corde, ajustez manuellement la hauteur de l'ensemble du chevalet en tournant les molettes situées de chaque côté du chevalet (il n'est pas possible de régler la hauteur de chaque corde).

Pour régler l'intonation, desserrez les cordes et déplacer l'ensemble du chevalet vers l'avant ou vers l'arrière ; accordez ensuite la guitare et vérifiez l'intonation. Renouvez cette opération jusqu'à ce que l'intonation soit correcte. Veillez à ce que le chevalet ne tombe pas.

Il est recommandé de remplacer les cordes une par une de manière à ne pas déplacer le chevalet.

B A B

Vibrato Vintage

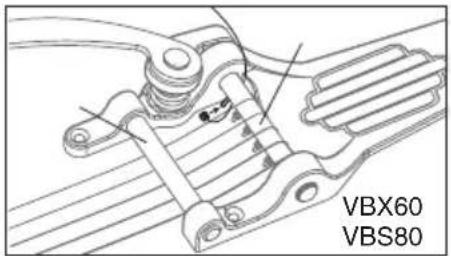

Remplacez les cordes une par une. Fixez la boule sur le chevalet (B), tendez la corde sur le long du manche, puis enroulez-la autour de la mécanique. Pour un modèle équipé d'une barre de retenue (A), comme par exemple les

modèles VBX60/VBX80, faites passer le sillet, puis au-dessous de la barre de retenue avant de l'enrouler autour de la mécanique. Lors du remplacement des cordes, tirez-les toujours légèrement vers la tête et veillez à ce que la boule ne sorte pas du chevalet. Vérifi ez que la corde est placée correctement sur le pontet lorsque vous accordez l'instrument. Une fois l'accordage terminé, remplacez la corde suivante. Après le remplacement de toutes les cordes, accordez de nouveau l'ensemble.

Mémo

Si vous retirez simultanément toutes les cordes, vous risquez d'endommager la guitare en raison des changements soudains de tension subis par l'instrument. Veillez à remplacer les cordes une par une.

VBX60 VBS80

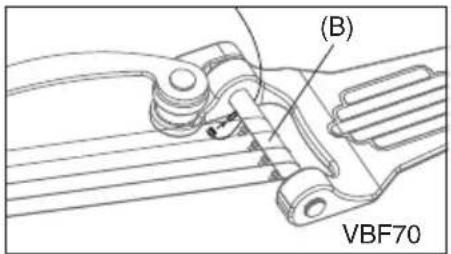

(B) VBF70

Tailpieces

Pour regler la hauteur du cordier, serrez les vis de blocage situees de part et d'autre du cordier a l'aide d'un tournevis a tete plate ou d'une piece de monnaie.

Pour installer une corde neuve, faites-la passer par l'encoche du cordier et fi xez la boule à l'arrière du cordier.

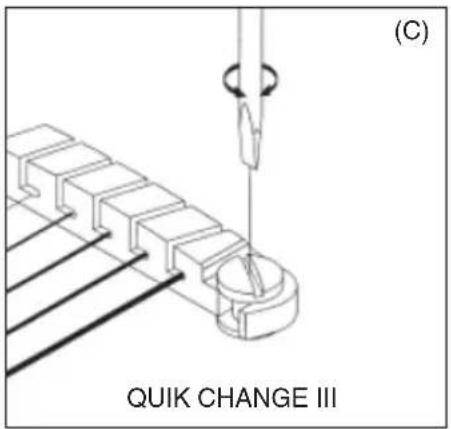

(C) QUIK CHANGE III

Chevalet Tight-End/Tight-End R (pour les guitares à 6 et 7 cordes)

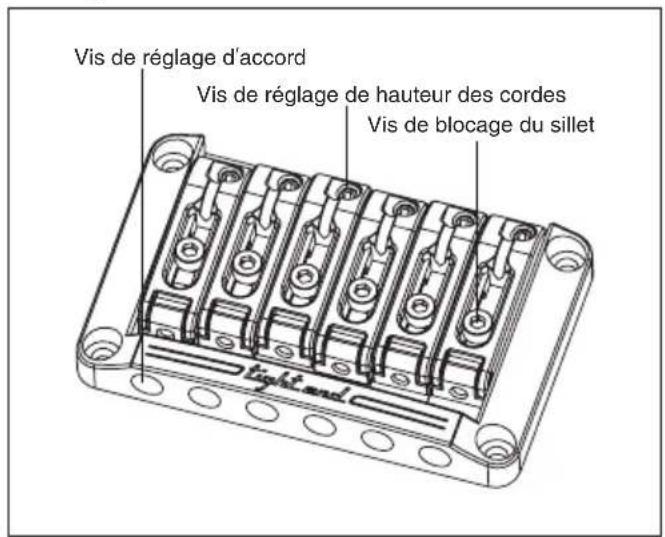

Tight-End

Vis de réglage d'accord Vis de réglage de hauteur des cordes Vis de blocage du sillet

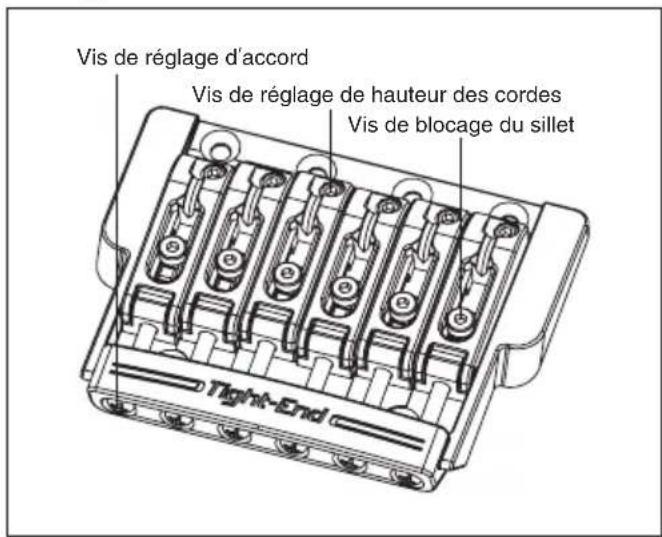

Tight-End R

Vis de réglage d'accord Vis de réglage de hauteur des cordes Vis de blocage du sillet Right-End

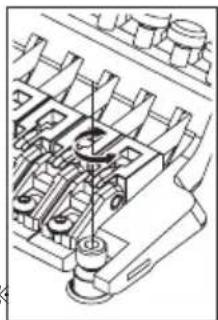

① À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet.

② Pour régler la hauteur des pontets, serrez les vis de réglage à l'aide d'une clé Allen (2 mm).

Une fois les réglages terminés, serrez les vis de blocage du sillet. ✉

① À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet.

② Utilisez un tournevis cruciforme pour régler la position des pontets en tournant la vis de réglage d'intonation.

③ À l'aide d'une clé Allen (2 mm), serrez les vis de blocage du sillet et, à l'aide d'un tournevis cruciforme, serrez légèrement les vis de réglage d'intonation dans le sens des aiguilles d'une montre. (Serrez légèrement afin de ne pas modifi er la position des pontets.)

※ Vérifi ez que la guitare est accordée correctement avant de contrôler l'intonation.

Pour placer une nouvelle corde, faites-la passer par le mécanisme de maintien de cordes par le dos de la guitare.

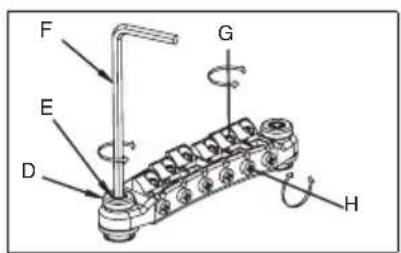

CHEVALET TIGHT-TUNE

Le chevalet Tight-Tune offre une meilleure stabilité et une transmission sonore optimale tout en supprimant les vibrations gênantes grâce au blocage de chaque partie du chevalet. Il est équipé d'un mécanisme de blocage des vis afin de le fixer en toute sécurité sur la caisse de la guitare. En outre, le cordier est équipé d'un mécanisme de blocage de la boule qui retient cette dernière pour éviter qu'elle ne s'enlève.

Serrez les écrous de blocage (D) de part et d'autre du chevalet et réglez la hauteur de ce dernier en serrant les vis de blocage (E) à l'aide d'une clé Allen de 3 mm. Notez qu'il n'est pas possible de régler la hauteur de chaque corde. Une fois le réglage effectué, serrez les écrous de blocage.

FONCTION DE BLOCAGE DES VIS

Une fois la hauteur réglée, serrez la vis de blocage (B) dans le sens des aiguilles d'une montre à l'aide d'une clé Allen de 2 mm. Serrez jusqu'à ce que la vis de blocage touche la vis de scellement (C) et jusqu'à ce qu'elle ne puisse plus tourner.

Mémo

Lors du réglage de la hauteur, veillez à desserrer complètement la vis de blocage (B) au préalable en la tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé Allen de 2 mm. Sinon, vous risquez d'endommager l'instrument.

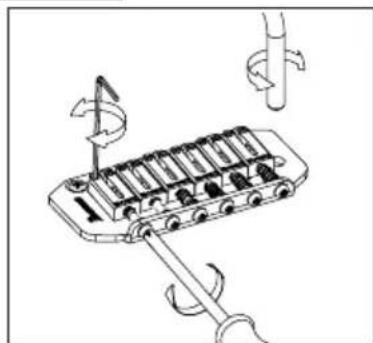

REGLAGE DE L'INTONATION

A l'aide d'un tournevis cruciforme, desserrez les vis de blocage des pontets (G) et serrez la vis de réglage d'intonation (H) pour régler la position des pontets.

Accordez la guitare et vérifiez l'intonation. Répétez ces opérations jusqu'à ce que vous obteniez l'intonation souhaitée, puis serrez les vis de blocage des pontets.

Mémo

Si une vis de réglage d'intonation est desserrée (H), une résonance peut se produire. Si c'est le cas, serrez délicatement la vis de réglage d'intonation en veillant à ne pas déplacer le pontet.

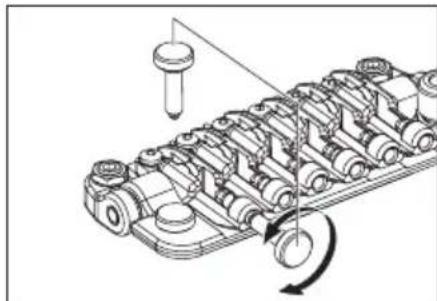

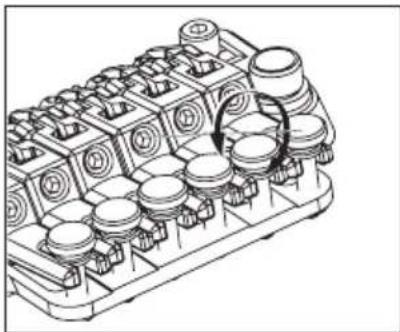

REMPLACEMENT DES CORDES

Insérez la boule de la corde dans l'encoche du cordier dans le sens indiqué par la fl èche (J). Le mécanisme de blocage de la boule retient la boule. Pour retirer la corde, tirez-la dans le sens indiqué par la fl èche (K).

A B C

① Vis principale
② Vis de blocage du sillet
③ Bloc support corde
④ Vis de blocage de corde
⑤ Vis arrière
⑥ Vis de réglage fin

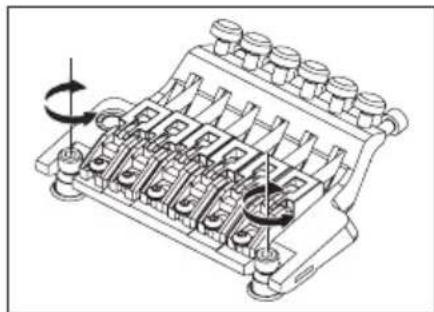

① Pour régler la hauteur de la corde, utilisez un tournevis pour écrous à fente afi n de tourner les vis principales de part et d'autre du chevalet et ainsi régler la hauteur de toute l'unité de vibrato. (Il n'est pas possible de régler la hauteur de chaque corde.)

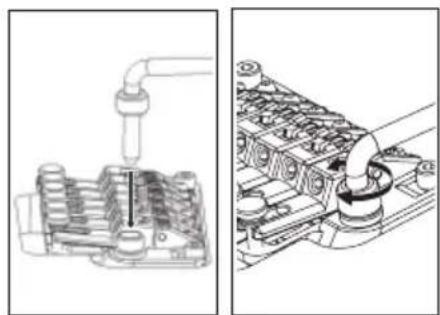

② À l'aide d'une clé Allen (3 mm), tournez les vis arrière, en les réglant de sorte que le chevalet soit plus ou moins parallèle à la surface de la caisse de la guitare.

※ La hauteur étant modifiée au moment du réglage des vis arrières, nous vous conseillons de vérifier la hauteur finale une fois les vis arrières réglées. Pour éviter d'endommager les trous de vis, desserrez suffi samment les cordes avant de régler les vis principales de façon à ne pas forcer de manière excessive lorsque vous tournez les vis.

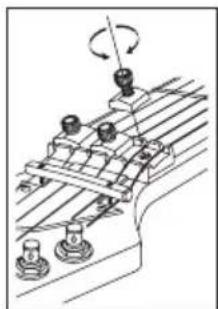

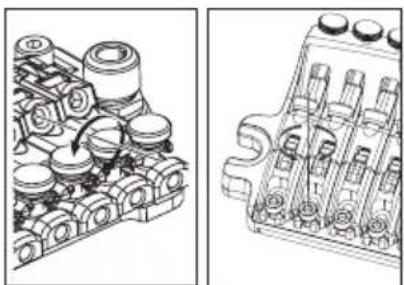

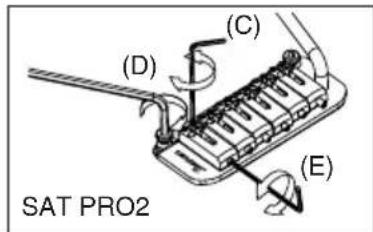

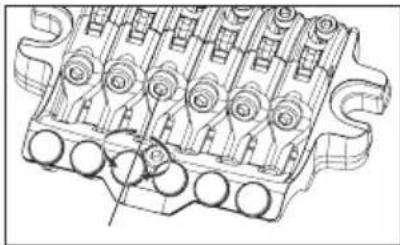

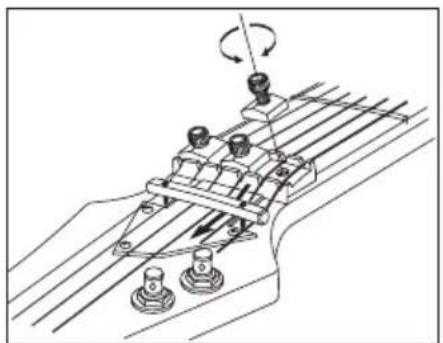

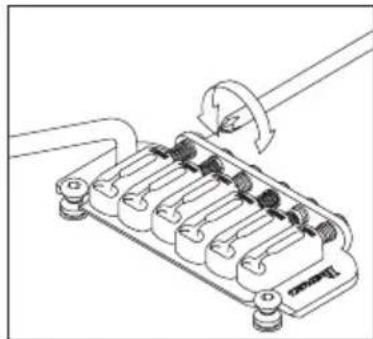

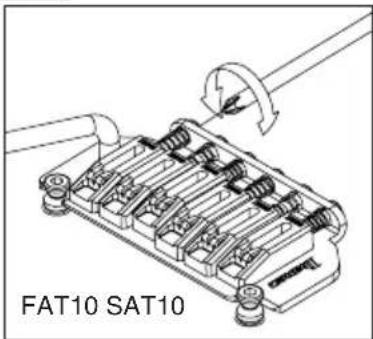

RÉGLAGE DE L'INTONATION

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis détendez mécanique d'accordage.
② À l'aide d'une clé Allen (2 mm), desserrez la vis de blocage du sillet et réglez la position de ce dernier.
※ Avant de vérifier l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage.

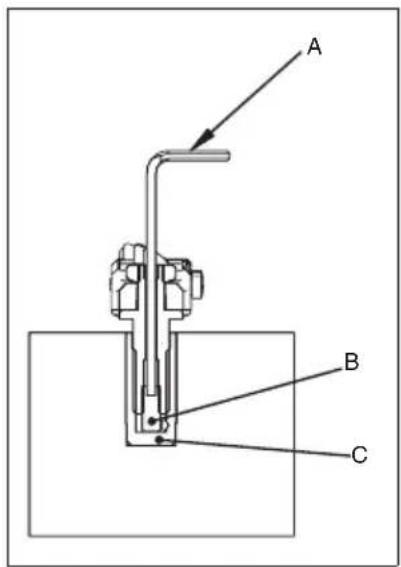

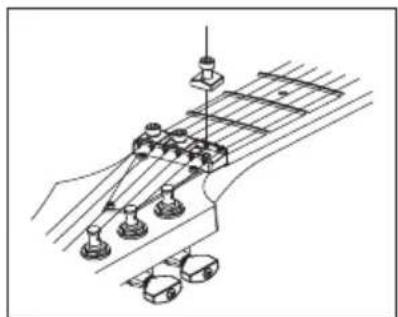

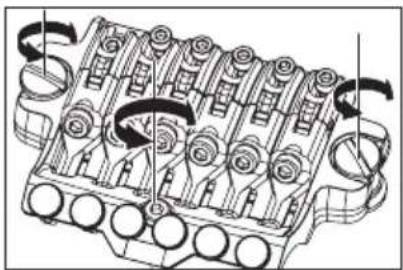

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la mécanique d'accordage.

② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde du chevalet, puis retirez la corde du sillet en tirant dessus.

③ Sectionnez la nouvelle corde au niveau de la boule.

④ InsInsérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.

⑤ Enroulez la corde autour de la mécanique d'accordage et accordez l'instrument.

⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.

- Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

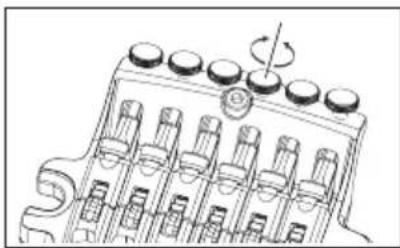

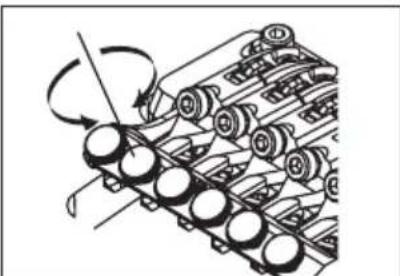

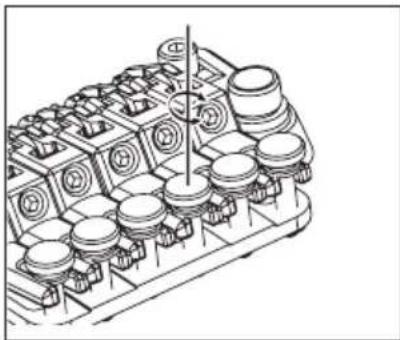

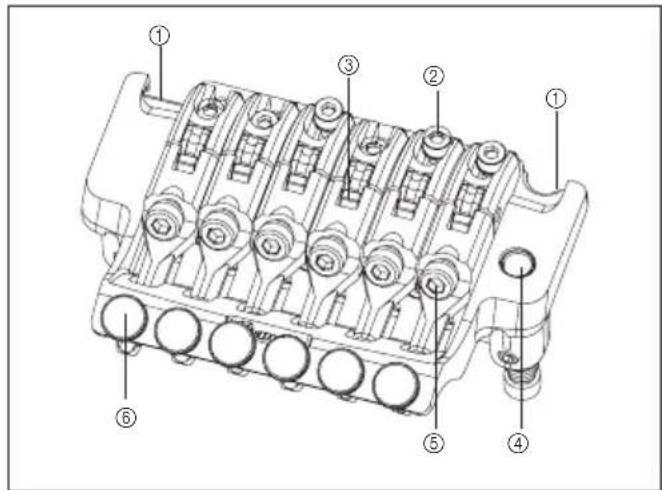

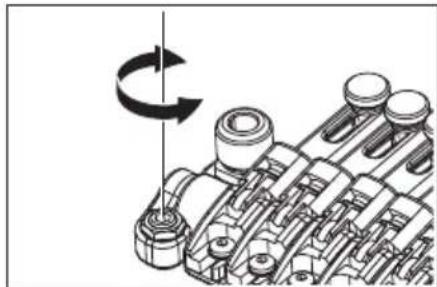

ACCORDAGE DE PRÉCISION

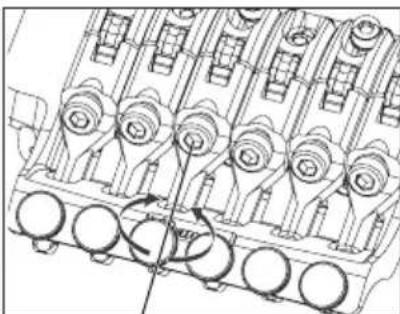

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde. Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

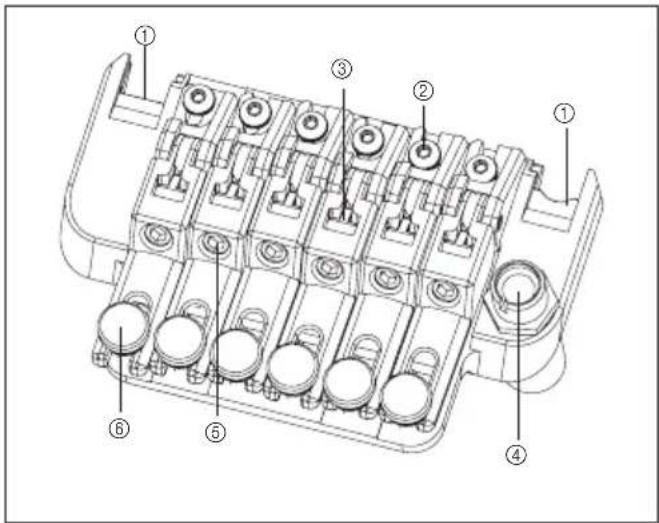

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato
⑤ Vis de blocage de corde
⑥ Vis de réglage fi n

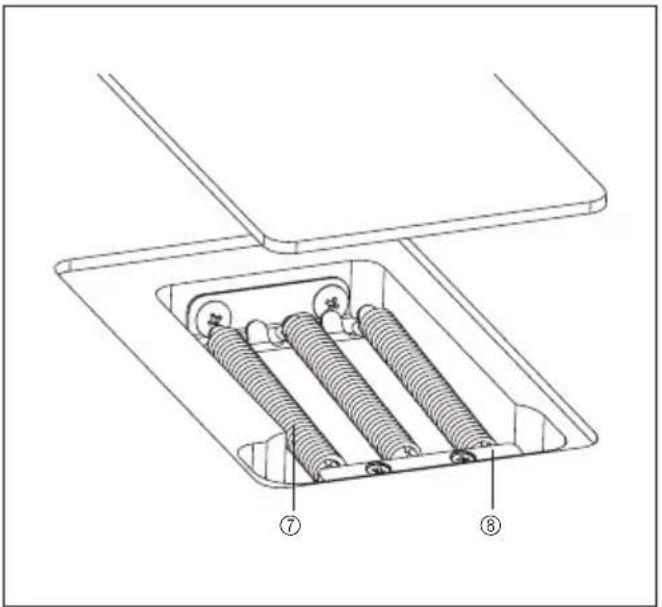

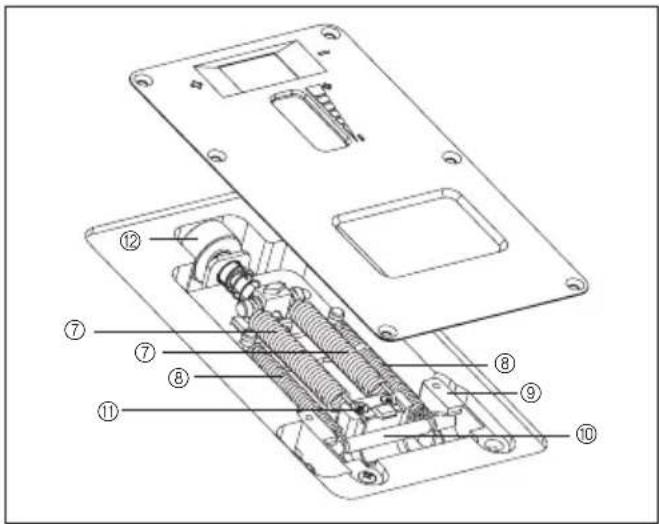

⑦ Ressort de vibrato
⑧ Blocage du ressort

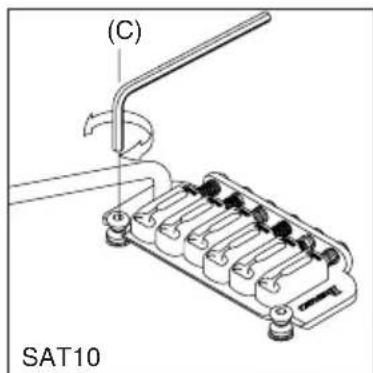

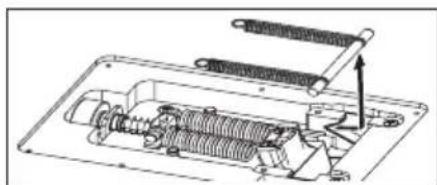

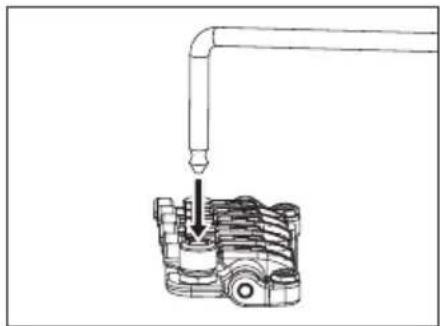

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip permet d'être facilement installée/désinstallée. Maintenez l'angle formé par la tige de vibrato et insérez la tige fermement dans la douille du support principal.

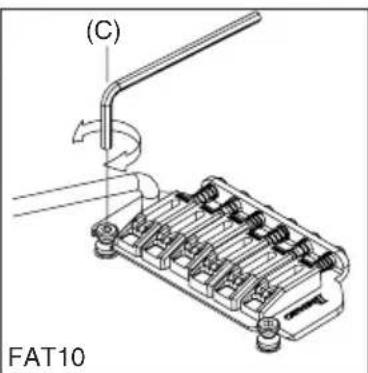

② Le serrage de la fi xation de la tige de vibrato peut être réglé en ajoutant ou en enlevant des rondelles de Tefl on. Utiliser un plus grand nombre de rondelles resserre la fi xation ; enlever toutes les rondelles libère la tige. Les rondelles de Tefl on peuvent être ajoutées ou enlevées en diagonale via la fente.

Mémo

Si vous sentez que la tige n'est plus fi xée aussi solidement même • après l'ajout de rondelles de Tefl on, remplacez les rondelles de Tefl on usagées par de nouvelles.

L'angle d'attaque du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant à l'arrière de la caisse de la guitare. Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Une fois la guitare accordée, vérifi ez l'angle du vibrato.

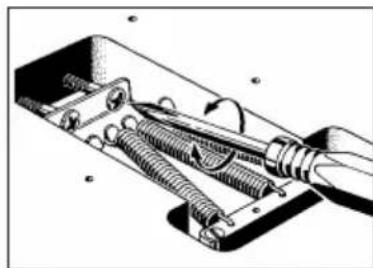

② Si le vibrato est incliné vers l'avant, insérez un tournevis cruciforme dans la fente de la plaque de protection des ressorts de vibrato fi xée à l'arrière de la guitare, puis tournez la vis pour augmenter la tension des ressorts de vibrato.
③ S'il est incliné vers l'arrière, desserrez la vis pour réduire la tension des ressorts de vibrato.

※ Le réglage de l'angle de vibrato a une influence sur l'accordage, étant donné que l'équilibre entre la tension des cordes et celle des ressorts est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato. Vous devez à chaque fois accorder l'instrument lorsque vous procédez à ce réglage.

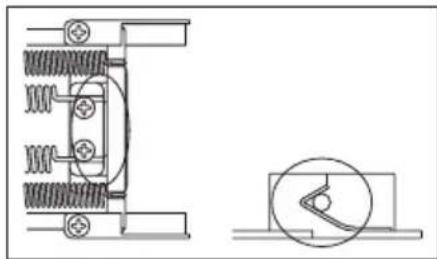

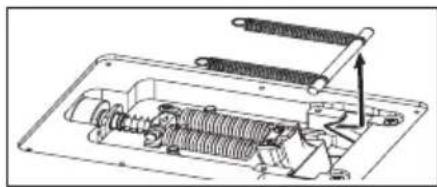

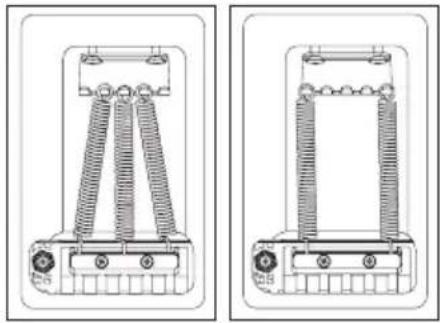

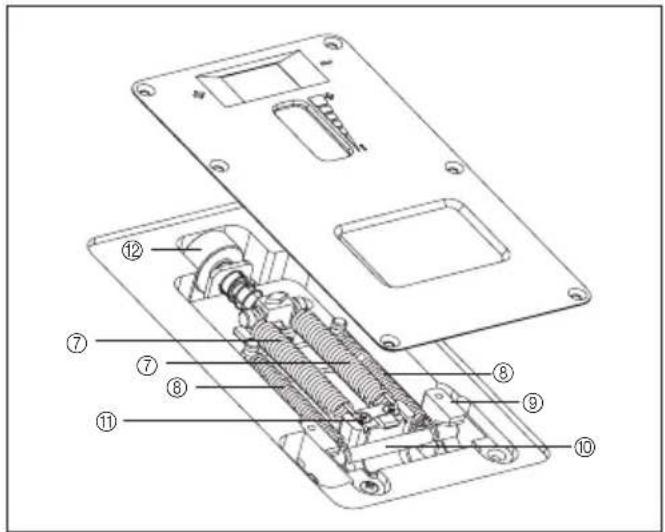

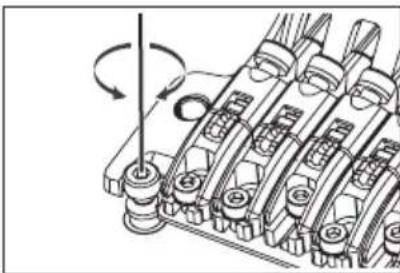

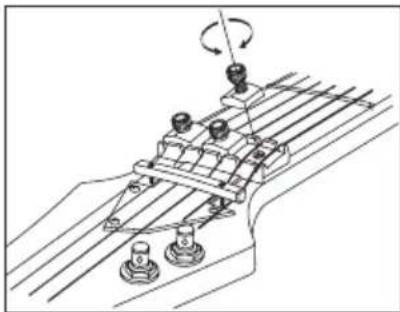

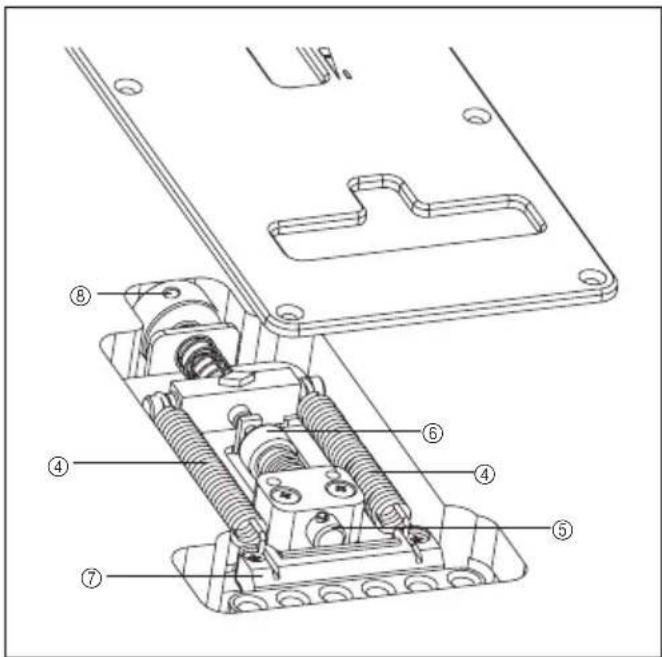

RESSORTS DE VIBRATO

À la sortie d'usine, la guitare est réglée avec trois ressorts de vibrato installés en parallèle. Si l'équilibre entre la tension des cordes et celle des ressorts de vibrato a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.
② Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.
③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi xez-les à l'aide des trous de vis utilisés pour fi xer le mécanisme de verrouillage du ressort. (Il ne sera plus possible de fi xer le mécanisme de verrouillage du ressort.)

- Desserrez suffisamment les cordes avant d'installer ou de retirer les ressorts de vibrato. N'oubliez pas que si vous retirez tous les ressorts, l'unité de vibrato se détachera de la guitare. Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

VERROUILLAGE DE LA TIGE

Le chevalet vibrato Edge/Lo-Pro Edge utilise un mécanisme de verrouillage de la tige.

① Insérez une clé Allen (1,5 mm) dans le trou supérieur de la vis de réglage.
② Tournez la vis de réglage dans le sens des aiguilles d'une montre, en la serrant jusqu'à ce qu'elle entre en contact avec l'écrou d'ancrage et qu'elle se bloque.

Le mécanisme de verrouillage de la tige est libéré lorsque vous desserrez la vis de réglage.

Pour régler la hauteur de toute l'unité de vibrato, dévissez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (4 mm). (Ce réglage ne peut pas être effectué individuellement pour chaque corde.)

Veillez à libérer le mécanisme de verrouillage avant de régler la hauteur.

RÉGLAGE DE L'INTONATION

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis détendez suffi samment les cordes.
② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et réglez la position de ce dernier.
※ Avant de vérifier l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage.

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la mécanique d'accordage.

② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde de l'unité de vibrato, puis retirez la corde du sillet en tirant dessus.

③ Sectionnez la nouvelle corde au niveau de la boule.

④ Insérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.

⑤ Enroulez la corde autour de la mécanique d'accordage et accordez l'instrument.

⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.

※ Si vous retirez simultanément l'ensemble des cordes, l'angle d'attaque du vibrato s'en trouvera considérablement modifié ; nous vous conseillons par conséquent de remplacer les cordes une par une. Si vous les retirez toutes en même temps, l'accordage sera plus facile si vous placez un morceau de tissu sous le vibrato afi n qu'il reste en place et que l'angle d'attache du vibrato ne soit pas trop modifié é.

Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde. Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

EDGE

Lo-Pro EDGE

Vue d'ensemble

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato

Arrière

⑤ Vis de blocage de corde
⑥ Vis de réglage fi n
⑦ Ressort de vibrato
⑧ Blocage du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip permet d'être facilement installée/ désinstallée. Maintenez l'angle formé par la tige de vibrato et insérez la tige fermement dans la douille du support principal.
※ La tige de vibrato de la version EDGE III Herman Li installée sur le modèle EGEN8 se visse. Une fois la tige de vibrato insérée dans la douille, faites-la tourner pour la fi xer.
② Pour régler le serrage de la tige de vibrato, ajustez la vis de réglage de tension à l'aide d'une clé Allen (2 mm) via le trou d'ajustement situé sur le côté du bloc vibrato. Tourner la vis de réglage de tension dans le sens des aiguilles d'une montre permet de resserrer la tige de vibrato ; la dévisser permet de desserrer la tige.
③ Pour régler la hauteur de la tige de vibrato, retirez la plaque de protection des ressorts de vibrato au dos de la guitare et serrez les vis de réglage de hauteur situées au bas du bloc vibrato à l'aide d'une clé Allen (3 mm). Tourner les vis dans le sens des aiguilles d'une montre élève la tige de vibrato.

• Outre celle décrite ci-dessus, la tige de vibrato dispose également d'une vis de réglage de tension située au bas du bloc vibrato.
  La vis de réglage de tension située au bas du bloc vibrato est déjà réglée sur la guitare à sa sortie d'usine ; si le réglage doit être modifié, enlevez l'unité de vibrato de la guitare et ajustez la vis.
• Avant de fixer la tige de vibrato, vérifiez que la vis de réglage de tension ne s'est pas desserrée ou qu'elle n'est pas tombée.

RÉGLAGE DE L'ANGLE D'ATTAQUE DU VIBRATO

L'angle d'attaque du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant à l'arrière de la caisse de la guitare. Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Une fois la guitare accordée, vérifi ez l'angle du vibrato.
② Si le vibrato est incliné vers l'avant, insérez un tournevis cruciforme dans la fente de la plaque de protection des ressorts de vibrato fi xée à l'arrière de la guitare, puis tournez la vis pour augmenter la tension des ressorts de vibrato.
③ S'il est incliné vers l'arrière, desserrez la vis pour réduire la tension des ressorts de vibrato.

※ Le réglage de l'angle de vibrato a une influence sur l'accordage, étant donné que l'équilibre entre la tension des cordes et celle des ressorts est modifié à chaque fois que vous réglez la tension des ressorts de vibrato. Vous devez à chaque fois accorder l'instrument lorsque vous procédez à ce réglage.

RESSORTS DE VIBRATO

À la sortie d'usine, la guitare est réglée avec trois ressorts de vibrato installés en parallèle.

Si l'équilibre entre la tension des cordes et celle des ressorts de vibrato a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.
② Si vous souhaitez augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.
③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi xez-les à l'aide des trous de vis utilisés pour fi xer le mécanisme de verrouillage du ressort. (Il ne sera plus possible de fi xer le mécanisme de verrouillage du ressort.)

- Desserrez suffi samment les cordes avant d'installer ou de retirer les ressorts de vibrato. N'oubliez pas que si vous retirez tous les ressorts, l'unité de vibrato se détachera de la guitare. Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

Pour régler la hauteur de toute l'unité de vibrato, dévissez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3 mm). (Ce réglage ne peut pas être effectué individuellement pour chaque corde.)

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis détendez suffi samment les cordes.

② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et réglez la position de ce dernier.

※ Avant de vérifi er l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage.

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la mécanique d'accordage.

② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde de l'unité de vibrato, puis retirez la corde du sillet en tirant dessus.

③ Sectionnez la nouvelle corde au niveau de la boule.

④ Insérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.

⑤ Enroulez la corde autour de la cheville d'accord et accordez l'instrument.

⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.

※ Si vous retirez simultanément l'ensemble des cordes, l'angle d'attache du vibrato s'en trouvera considérablement modifié ; nous vous conseillons par conséquent de remplacer les cordes une par une. Si vous les retirez toutes en même temps, l'accordage sera plus facile si vous placez un morceau de tissu sous le vibrato afin qu'il reste en place et que l'angle d'attache du vibrato ne soit pas trop modifié é.

Mémo

Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde. Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

■ Edge-Zero Vue d'ensemble

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato
⑤ Vis de blocage de corde
⑥ Vis de réglage fi n
⑦ Ressort principal
⑧ Ressort additionnel
⑨ Butée
⑩ Tige d'arrêt
⑪ Bloc vibrato
⑫ Molette de réglage de tension du ressort
⑬ Ressort de vibrato
⑭ Blocage du ressort

Arrière 1

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fixer la tige. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.

- Modèles non équipés du système Zero Point

L'angle d'attaque du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant à l'arrière de la caisse de la guitare.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Une fois la guitare accordée, vérifi ez l'angle du vibrato.

② Si le vibrato est incliné vers l'avant, insérez un tournevis cruciforme dans la fente de la plaque de protection des ressorts de vibrato fi xée au dos de la guitare, puis tournez les vis pour augmenter la tension des ressorts de vibrato.

③ S'il est incliné vers l'arrière, desserrez les vis pour relâcher la tension des ressorts de vibrato.

※ Étant donné que l'équilibre entre la tension des cordes et celle des ressorts est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato, le réglage de l'angle de vibrato a une influence sur l'accordage. Vous devez à chaque fois accorder la guitare au fur et à mesure que vous procédez à cet ajustement.

- Modèles équipés du système Zero Point

L'angle de fixation du vibrato est réglé en équilibrant la tension des cordes et le système Zero Point placé au dos de la caisse de la guitare. Le chevalet vibrato Edge-Zero2 est conçu pour régler le système Zero Point correctement ; le vibrato est plus ou moins parallèle à la surface de la caisse de la guitare pour que les performances soient optimales. Lorsque le système Zero Point est correctement réglé, la tige d'arrêt entre en contact étroit avec le bloc vibrato et touche le stopper.

① Une fois la guitare accordée, vérifi ez le système Zero Point.

② Si la tige d'arrêt n'est pas en contact avec le stopper (c'est-à-dire, si le bloc vibrato est relevé vers la tige d'arrêt), tournez la vis de réglage du ressort située au dos de la guitare dans le sens « plus » pour serrer le ressort principal.

③ Si le bloc vibrato n'entre pas en contact étroit avec la tige d'arrêt (c'est-à-dire, si le vibrato est incliné vers l'arrière), tournez cette même vis dans le sens « moins » pour desserrer le ressort principal.

RESSORT DE VIBRATO/SYSTÈME ZERO POINT

- Modèles non équipés du système Zero Point

À la sortie d'usine, la guitare est réglée avec trois ressorts de vibrato installés en parallèle.

Si l'équilibre entre la tension des cordes et celle des ressorts de vibrato a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.

② Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.

③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi xez-les à l'aide des trous de vis utilisés pour fi xer le mécanisme de verrouillage du ressort. (Il ne sera plus possible de fi xer le mécanisme de verrouillage du ressort.)

Desserrez suffi samment les cordes avant d'installer ou de retirer les ressorts de vibrato. N'oubliez pas que si vous retirez tous les ressorts, l'unité de vibrato se détachera de la guitare. Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis installez les ressorts de vibrato.

- Modèles équipés du système Zero Point

Si vous désactivez le système Zero Point, vous pouvez utiliser l'unité comme un chevalet fl ottant traditionnel.

Le système Zero Point étant désactivé, l'angle selon lequel le vibrato est fi xé sera réglé en fonction de l'équilibre entre la tension des cordes et celle des ressorts principaux fi xés au bloc vibrato.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Tout en relevant la tige (c.-à-d., le bloc vibrato orienté de l'autre côté de la tige d'arrêt), retirez la tige d'arrêt ainsi que le ressort inférieur.
② Une fois la guitare accordée, vérifi ez l'angle du vibrato.
③ Si le vibrato est incliné vers l'avant, tournez la vis de réglage du ressort dans le sens « plus » pour serrer le ressort principal.
④ Si le vibrato est incliné vers l'arrière, tournez la vis de réglage du ressort dans le sens « moins » pour desserrer le ressort principal.

※ L'accordage est modifi é lorsque vous réglez l'angle de vibrato et que le système Zero Point est désactivé. En effet, l'équilibre entre la tension des cordes et des ressorts change à chaque fois que vous réglez la tension des ressorts de vibrato. Vous devez à chaque fois accorder l'instrument lorsque vous procédez à ce réglage.

VERROUILLAGE DE LA TIGE

Le chevalet vibrato Edge-Zero2 utilise un mécanisme de verrouillage de la tige.

① Insérez une clé Allen (2 mm) dans le trou supérieur de la vis de réglage.
② Tournez la vis de réglage dans le sens des aiguilles d'une montre, en la serrant jusqu'à ce qu'elle entre en contact avec l'écrou d'ancrage et qu'elle se bloque.

Le mécanisme de verrouillage de la tige est libéré lorsque vous desserrez ※ la vis de réglage.

Pour régler la hauteur de toute l'unité de vibrato, dévissez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3 mm). (Ce réglage ne peut pas être effectué individuellement pour chaque corde.)

Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

RÉGLAGE DE L'INTONATION

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis détendez suffi samment les cordes.
② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et réglez la position de ce dernier.

※ Avant de vérifier l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage.

REMPLACEMENT DES CORDES

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la mécanique d'accordage.
② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde de l'unité de vibrato, puis retirez la corde du sillet en tirant dessus.
③ Sectionnez la nouvelle corde au niveau de la boule.
④ Insérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.
⑤ Enroulez la corde autour de la mécanique d'accordage et accordez l'instrument.
⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.

Sur les chevalets de vibrato qui ne sont pas équipés du système Zero ※ Point, si vous retirez toutes les cordes en même temps, l'angle d'attache du vibrato s'en trouvera considérablement modifi é ; nous vous conseillons par conséquent de remplacer les cordes une par une. Si vous les retirez toutes en même temps, l'accordage sera plus facile si vous placez un morceau de tissu sous le vibrato afin qu'il reste en place et que l'angle d'attache du vibrato ne soit pas trop modifi é.

- Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde.

Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

① Vis de blocage du sillet
② Bloc support corde
③ Support de tige vibrato
④ Vis de blocage de corde
⑤ Vis de réglage fin
⑥ Vis de réglage d'accord

Arrière

⑦ Ressort principal
⑧ Ressort additionnel
⑨ Butée
⑩ Tige d'arrêt
⑪ Bloc vibrato
⑫ Molette de réglage de tension du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fixer la tige. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.

L'angle d'attaque du vibrato est réglé en équilibrant la tension des cordes et celle du système Zero Point se trouvant au dos de la caisse de la guitare. Le chevalet vibrato ZR est conçu pour que le vibrato soit plus ou moins parallèle à la surface de la caisse de la guitare lorsque le système Zero Point est réglé correctement ; les performances sont ainsi optimales. Lorsque le système Zero Point est correctement réglé, la tige d'arrêt entre en contact étroit avec le bloc vibrato et touche le stopper.

① Une fois la guitare accordée, vérifi ez le système Zero Point.

② Si la tige d'arrêt n'est pas en contact avec le stopper (c'est-à-dire, si le bloc vibrato est relevé vers la tige d'arrêt), tournez la vis de réglage du ressort située au dos de la guitare dans le sens « plus » pour serrer le ressort principal.

③ Si le bloc vibrato n'entre pas en contact étroit avec la tige d'arrêt (c'est-à-dire, si le vibrato est incliné vers l'arrière), tournez cette même vis dans le sens « moins » pour desserrer le ressort principal.

Si vous désactivez le système Zero Point, vous pouvez également utiliser l'unité comme un chevalet fl ottant traditionnel.

Le système Zero Point étant désactivé, l'angle selon lequel le vibrato est fi xé sera réglé en fonction de l'équilibre entre la tension des cordes et celle des ressorts principaux fi xés au bloc vibrato.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Tout en relevant la tige (c.-à-d., le bloc vibrato orienté de l'autre côté de la tige d'arrêt), retirez la tige d'arrêt ainsi que le ressort inférieur.

② Une fois la guitare accordée, vérifi ez l'angle du vibrato.

③ Si le vibrato est incliné vers l'avant, tournez la vis de réglage du ressort dans le sens « plus » pour serrer le ressort principal.

④ Si le vibrato est incliné vers l'arrière, tournez la vis de réglage du ressort dans le sens « moins » pour desserrer le ressort principal.

※ L'accordage est modifié lorsque vous réglez l'angle de vibrato et que le système Zero Point est désactivé. En effet, l'équilibre entre la tension des cordes et des ressorts change à chaque fois que vous réglez la tension des ressorts de vibrato. Vous devez à chaque fois accorder l'instrument lorsque vous procédez à ce réglage.

Pour régler la hauteur de toute l'unité de vibrato, dévissez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3 mm). (Ce réglage ne peut pas être effectué individuellement pour chaque corde.)

RÉGLAGE DE L'INTONATION

① Ôtez les vis de réglage d'intonation se trouvant dans l'unité de vibrato et vissez-les dans les trous d'ajustement à l'arrière du sillet de sorte que l'extrémité de chaque vis soit en contact avec la paroi de l'unité de vibrato.
② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et tournez la vis de réglage d'intonation pour régler la position de ce dernier.
※ Avant de vérifier l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Avant de procéder à l'accordage, desserrez les vis de protection de l'écrou de blocage à l'aide d'une clé Allen (3 mm). Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage et rangez les vis de réglage d'intonation dans l'unité de vibrato.

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la mécanique d'accordage.
② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde de l'unité de vibrato, puis retirez la corde du sillet en tirant dessus.
③ Sectionnez la nouvelle corde au niveau de la boule.
④ Insérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.
⑤ Enroulez la corde autour de la mécanique d'accordage et accordez l'instrument.
⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.

Mémo

Avant l'accordage, assurez-vous que les écrous de blocage de la • corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde.

Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato

Arrière

⑤ Vis de blocage de corde
⑥ Vis de réglage fin
⑦ Ressort de vibrato
⑧ Blocage du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fi xer la tige de vibrato. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.
③ Sectionnez la nouvelle corde au niveau de la boule.

RÉGLAGE DE L'ANGLE D'ATTAQUE DU VIBRATO

L'angle d'attaque du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant à l'arrière de la caisse de la guitare.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Une fois la guitare accordée, vérifi ez l'angle du vibrato.
② Si le vibrato est incliné vers l'avant, insérez un tournevis cruciforme dans la fente de la plaque de protection des ressorts de vibrato fi xée à l'arrière de la caisse, puis tournez la vis pour augmenter la tension des ressorts de vibrato.
③ S'il est incliné vers l'arrière, desserrez la vis pour réduire la tension des ressorts de vibrato.

※ Le réglage de l'angle de vibrato a une influence sur l'accordage, étant donné que l'équilibre entre la tension des cordes et celle des ressorts est modifié à chaque fois que vous réglez la tension des ressorts de vibrato. Vous devez à chaque fois accorder l'instrument lorsque vous procédez à ce réglage.

RESSORTS DE VIBRATO

À la sortie d'usine, la guitare est réglée avec trois ressorts de vibrato installés en parallèle.

Si l'équilibre entre la tension des cordes et celle des ressorts de vibrato a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.

② Pour la diminuer, retirez le ressort de vibrato central.

Mémo

Desserrez suffi samment les cordes avant d'installer ou de retirer les ressorts de vibrato.

N'oubliez pas que si vous retirez tous les ressorts, l'unité de vibrato se détachera de la guitare.

Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

Pour régler la hauteur de toute l'unité de vibrato, dévissez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3mm) (ce réglage ne peut pas être effectué individuellement pour chaque corde).

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis détendez suffi samment les cordes.
② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et réglez la position de ce dernier.
※ Avant de vérifier l'intonation, serrez fermement les vis de blocage du sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage.

① À l'aide d'une clé Allen (3 mm), desserrez les vis de protection de l'écrou de blocage, puis retirez la corde de la cheville d'accord.
② À l'aide d'une clé Allen (3 mm), desserrez l'écrou de blocage de la corde de l'unité de vibrato, puis retirez la corde du sillet en tirant dessus.
③ Sectionnez la nouvelle corde au niveau de la boule.
④ Insérez l'extrémité coupée de la corde entre le sillet et le bloque-cordes, puis serrez l'écrou de blocage de la corde pour tendre celle-ci.
⑤ Enroulez la corde autour de la cheville d'accord et accordez l'instrument.
⑥ Une fois l'accordage effectué, serrez les vis de protection de l'écrou de blocage.
※ Si vous retirez simultanément l'ensemble des cordes, l'angle d'attache du vibrato s'en trouvera considérablement modifi é ; nous vous conseillons par conséquent de remplacer les cordes une par une. Si vous les retirez toutes en même temps, l'accordage sera plus facile si vous placez un morceau de tissu sous le vibrato afin qu'il reste en place et que l'angle d'attache du vibrato ne soit pas trop modifi é.

- Avant l'accordage, assurez-vous que les écrous de blocage de la corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Meme après avoir serre les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de precision pour un reglage plus fin de chaque corde. Notez que la plage d'ajustement, une fois les cordes bloquees, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de reglage avant l'accordage.

Non Locking Tremolo

SynchroniZR

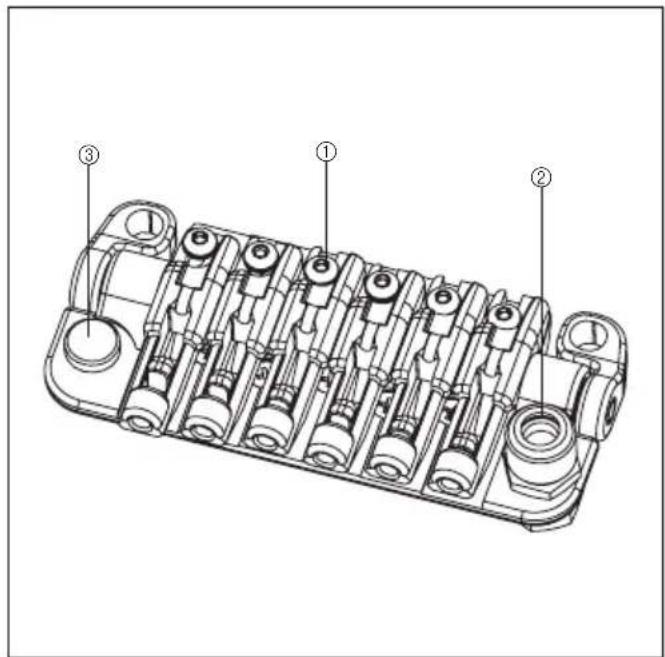

■ Vue d'ensemble

①Vis de blocage du sillet
②Support de tige vibrato
③Vis de réglage d'accord

Arrière

④Ressort de vibrato
⑤Butée de blocage du vibrato
⑥Molette de blocage vibrato
⑦Bloc vibrato
⑧Molette de réglage de tension du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip permet d'être facilement installée. Tout en maintenant l'angle formé par la tige de vibrato, insérez la tige fermement dans la douille du support principal jusqu'à ce qu'elle s'encliquette.

② La tension de la tige de vibrato peut être réglée à l'aide de la molette de réglage de tension. Si vous serrez la molette dans le sens des aiguilles d'une montre, vous augmentez la tension de la tige ; si vous la serrez dans le sens inverse, vous diminuez sa tension.

L'angle du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant au dos de la guitare.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

① Une fois la guitare accordée, vérifi ez l'angle du vibrato.
② Si le vibrato est incliné vers l'avant, tournez la vis de réglage du ressort se trouvant au dos de la guitare dans le sens « plus » pour serrer les ressorts du vibrato.
③ Si le vibrato est incliné vers l'arrière, tournez la vis de réglage du ressort dans le sens « moins » pour desserrer les ressorts du vibrato.

Étant donné que l'équilibre entre la tension des cordes et celle des ressorts ※ est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato, le réglage de l'angle de vibrato a une influence sur l'accordage. Vous devez à chaque fois accorder la guitare au fur et à mesure que vous procédez à cet ajustement.

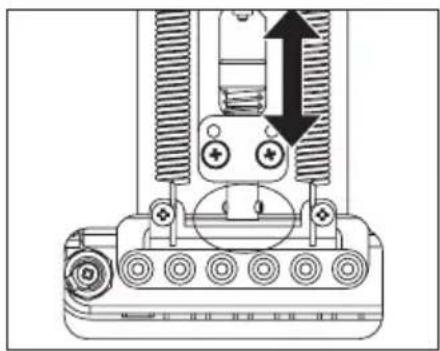

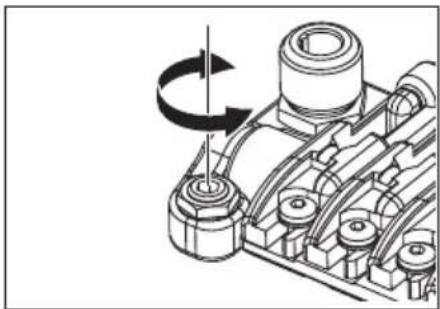

FONCTION « ARM-UP AND STOPPER »

Le vibrato SynchroniZR comporte une fonction « Arm-up and stopper ». Avec cette fonction, le vibrato n'est plus flottant, la tige étant verrouillée en position relevée.

① Veillez à régler le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.
② Retirez la plaque de protection des ressorts du vibrato et tournez la molette de la tige et du stopper de sorte que l'extrémité de la tige du stopper soit en contact avec le bloc vibrato.
③ Veillez de nouveau à ce que le vibrato soit plus ou moins parallèle à la surface de la caisse de la guitare et tournez plusieurs fois la vis de réglage du ressort dans le sens « plus ».

Si la tension du ressort de vibrato est trop faible, le bloc vibrato sera ※ tiré par les cordes, l'accordage risque alors d'être instable. Dans ce cas, tournez encore la vis de réglage du ressort dans le sens « plus ».

Pour régler la hauteur de la corde, ajustez la hauteur de toute l'unité de vibrato en tournant les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3 mm). (Il n'est pas possible de régler la hauteur de chaque corde.)

① Ôtez les vis de réglage d'intonation se trouvant dans l'unité de vibrato et vissez-les dans les trous d'ajustement à l'arrière du sillet jusqu'à ce que l'extrémité des vis soit en contact avec la paroi de l'unité de vibrato.

② À l'aide d'une clé Allen (2 mm), desserrez les vis de blocage du sillet et tournez la vis de réglage d'intonation pour régler la position de ce dernier. Avant de vérifi er l'intonation, serrez fermement les vis de blocage du ※sillet et accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage du sillet ainsi que les vis de protection de l'écrou de blocage et rangez les vis de réglage d'intonation dans l'unité de vibrato.

REMPLACEMENT DES CORDES

Installez les nouvelles cordes en les faisant passer à travers le bloc vibrato au dos de la guitare.

Il est très facile d'installer et de retirer la tige du vibrato. Introduisez la tige dans le trou prévu à cet effet sur la plaque de support du vibrato. Tirez sur la tige pour la retirer.

RÉGLAGE DE LA TIGE DU VIBRATO (SAT PRO2

Pour ajuster la hauteur de la tige, retirez la plaque de protection des ressorts du vibrato, qui se trouve au dos de la guitare, et à l'aide d'une clé Allen de 3 mm, tournez la vis d'ajustement de hauteur fi xée à la base du bloc de vibrato.

Tournez la vis dans le sens des aiguilles d'une montre pour élever la tige de vibrato.

FRICTION DE LA TIGE

La friction de la tige peut être réglée en levant le vibrato et en introduisant une clé Allen de 1,5 mm dans la vis (A) qui se trouve sur le bloc de vibrato. Si cette vis est tournée dans le sens des aiguilles d'une montre, la friction de la tige est augmentée ; elle est réduite si la vis est tournée dans le sens contraire.

Pour régler la hauteur de chaque corde, tournez la vis située sur le pontet (C) à l'aide d'une clé Allen de 1,5 mm. La hauteur de l'ensemble des cordes peut être réglée de chaque côté du chevalet vibrato SAT PRO2. Pour régler la hauteur, utilisez une clé Allen de 3 mm et tournez les vis (D) situées de part et d'autre de l'unité de vibrato. Le réglage de la hauteur du chevalet vibrato doit être effectué avec précaution. La hauteur de chaque côté doit être réglée de manière identique afi n d'assurer un fonctionnement optimal du vibrato.

La hauteur du vibrato peut être augmentée ou réduite en ajustant les vis (C) sur lesquelles le vibrato est monté. Elles sont placées de chaque côté du chevalet, vers l'avant de la guitare. Le vibrato est abaissé lorsqu'elles sont tournées dans le sens des aiguilles d'une montre et monté lorsqu'elles sont tournées dans le sens contraire.

(C) FAT10

(C) SAT10

RÉGLAGE DE L'INTONATION (SAT PRO2)

Pour régler l'intonation, utilisez une clé Allen de 1,5 mm et tournez la vis située à l'arrière du pontet (E). Tournez la vis dans le sens des aiguilles d'une montre pour déplacer le pontet vers l'arrière, ou dans le sens contraire pour le déplacer vers l'avant.

L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet.

FAT10 SAT10

L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet. La hauteur des cordes peut être ajustée en levant ou en abaissant à l'aide d'une clé les petites vis Allen situées de part et d'autre de chaque pontet.

Pour remplacer les cordes, faites passer les cordes neuves à travers les trous qui se trouvent au dos de la guitare. Les cordes sont alors guidées à travers le bloc de vibrato pour ressortir par-dessus le pontet.FAT/SAT (sauf FAT6)

Un vibrato standard peut être réglé de manière à ce que la hauteur augmente lorsque la tige du vibrato est levée : les ressorts de vibrato qui se trouvent dans la cavité au dos de la guitare sont ainsi détendus. Malheureusement, en cas de rupture d'une corde, cette procédure risque d'augmenter la hauteur des cordes.

Pour remédier à cela, serrez les ressorts du vibrato afi n d'ajuster la plaque de manière à ce qu'elle soit parallèle au corps de l'instrument.

Déterminez le nombre de ressorts de vibrato et leur position en fonction du calibre des cordes et du réglage du vibrato.
