Type de produit	Support de montage pour rail DIN
Marque	Tripp Lite
Modèle	B110DIN01 (B110-DIN-01)
Modèles compatibles	B110-DIN-01, B110-DIN-02
Type de rail DIN	Rail DIN standard (35 mm)
Matériau du support	Acier
Matériau de la bride	Acier à ressort
Vis incluses	2 vis M3 x 5 mm
Dimensions du support (L x l x H)	Environ 50 x 50 x 20 mm
Poids du support	Environ 50 g
Capacité de charge maximale	2 kg
Installation	Fixation à l'aide des vis fournies sur le produit Tripp Lite, puis montage sur rail DIN
Fonction principale	Permet de fixer un appareil Tripp Lite sur un rail DIN
Applications	Armoires électriques, panneaux de contrôle, installations industrielles
Entretien	Nettoyer avec un chiffon sec
Sécurité	S'assurer que le ressort passe par-dessus le rebord du rail DIN pour un verrouillage sûr
Réparabilité	Pièces détachées non disponibles, ensemble à remplacer
Garantie	Garantie limitée Tripp Lite

FOIRE AUX QUESTIONS - B110DIN01 Tripp Lite

Le B110DIN01 est-il compatible avec tous les rails DIN ?

Ce support est conçu pour les rails DIN standard de 35 mm de large, conformément à la norme EN 60715.

Quels appareils Tripp Lite peuvent être montés avec ce support ?

Il est compatible avec les prolongateurs Tripp Lite tels que les modèles B110-SP-01 ou B110-SP-02, et d'autres appareils de la série B110.

Comment installer le support sur l'appareil ?

Retirez les vis des brides de rail DIN, fixez le support en U à l'aide des vis M3 x 5 mm fournies, puis refixez la bride.

Le support peut-il supporter un appareil lourd ?

La capacité de charge maximale est d'environ 2 kg, ce qui convient à la plupart des petits adaptateurs et convertisseurs.

Y a-t-il une différence entre B110-DIN-01 et B110-DIN-02 ?

Le B110-DIN-02 a un support en U plus large pour accueillir des appareils plus grands, mais le principe d'installation est identique.

Les vis de montage sont-elles incluses ?

Oui, deux vis M3 x 5 mm sont fournies avec le support.

Le support peut-il être utilisé sans rail DIN ?

Non, il est spécifiquement conçu pour être monté sur un rail DIN. Pour d'autres types de montage, utilisez des supports adaptés.

Comment nettoyer le support ?

Utilisez un chiffon sec et non abrasif. Évitez les produits chimiques qui pourraient endommager le revêtement.

Le support est-il livré avec une notice ?

Oui, une notice d'installation est incluse dans l'emballage. Elle est également disponible en téléchargement sur le site de Tripp Lite.

Puis-je réparer le support s'il est endommagé ?

Le support n'est pas réparable. En cas de dommage, remplacez-le par un neuf. Contactez le service client Tripp Lite pour un remplacement sous garantie.

MODE D'EMPLOI B110DIN01 Tripp Lite

Guide d'installation

Supports de montage DIN

Modèles : B110-DIN-01, B110-DIN-02

English 1 • Espanol 5 • Pyszckn 13

D'excluseIndustrielle.

Droits d'auteur © 2018 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Installation

Remarque: Les étapes ci-dessous illustrent l'installation pour le B110-DIN-01. Les mêmes étapes s'appliquent au B110-DIN-02 dont le support en U est plus large.

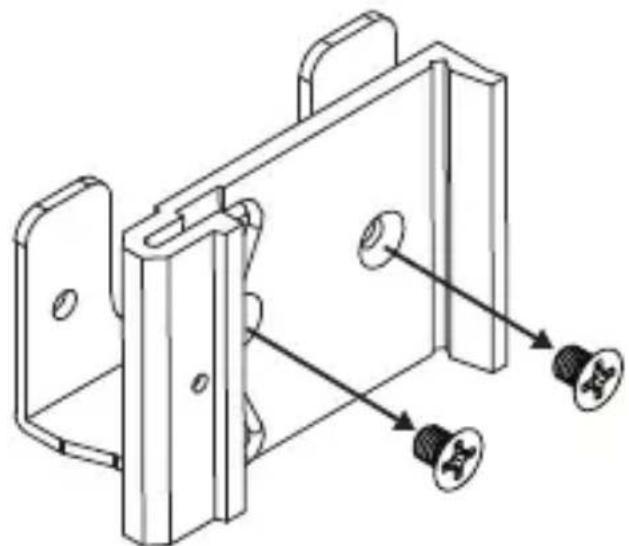

1. Retirer les vis des brides de rails DIN.

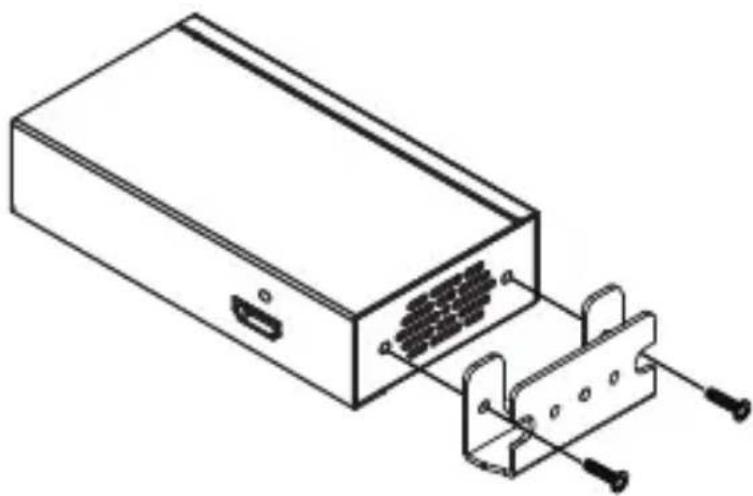

1. En utilisant les vis M3 x 5 mm fournies (2 vis), fixer le support en U au produit prolongateur Tripp Lite désiré.

10

Installation

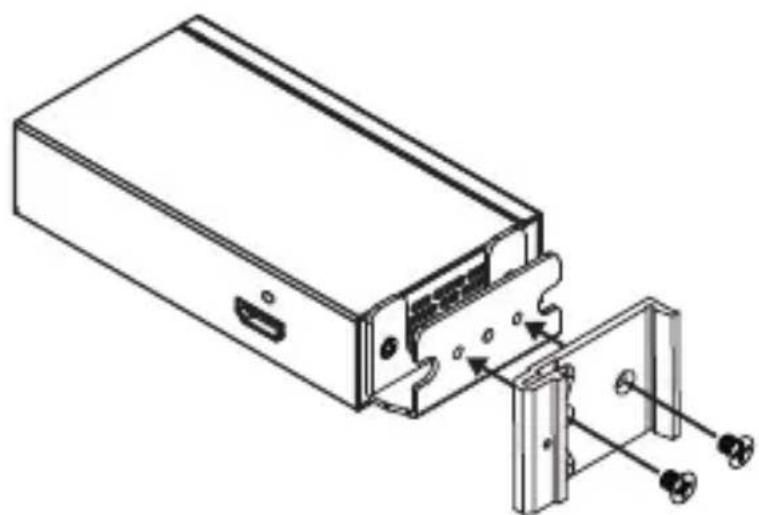

1. Refixer la bride de rail DIN au support en U.

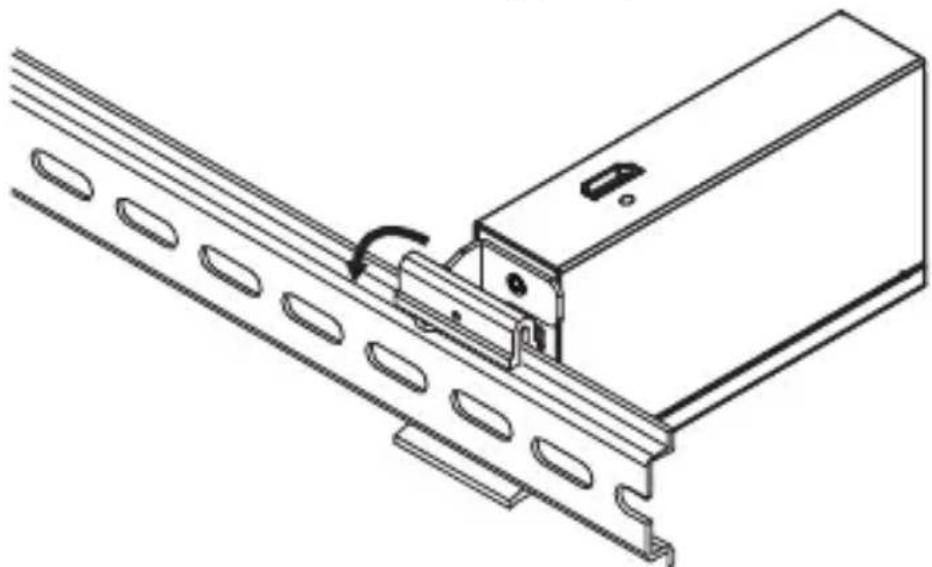

1. Fixer solidement l'appareil à un support pour rail DIN.

Remarque: S'assurer que le ressort passe pardessus le rebord du support pour rail DIN.

11

Modèle: B110-DIN-01, B110-DIN-02

English 1 · Espanol 5 · Francais 9
