MODE D'EMPLOI B203104INDER Tripp Lite

Manuel de l'utilisateur

Trousse de prolongateur industrielle USB 2.0 over Cat5/Cat6 à 1 port avec boîtier en métal et protection ESD

Modèles : B203-101-IND, B203-101-IND-ER

Trousse de prolongateur industrielle USB 2.0 over Cat5/Cat6 à 4 ports avec boîtier en métal et protection ESD

Modèles : B203-104-IND, B203-104-IND-ER

English 1 • Espanol 9 • Pyszczny 25 • Deutsch 33

D'excellence Industiale

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Le B203-101-IND et le B203-104-IND prolongent les signaux USB 2.0 jusqu'à 45 m (150 pi) de la source.
• Le B203-101-IND-ER et le B203-104-IND-ER prolongent les signaux USB 2.0 jusqu'à 100 m (330 pi) de la source.
• Le B203-104-IND et le B203-104-IND-ER permettent à l'utilisateur de connecter jusqu'à quatre dispositifs USB 2.0.
• B203-101-IND et B203-104-IND prennet en charge des taux de transfert de données USB 2.0 pouvant atteindre jusqu'à 480 Mbps.
• B203-101-IND-ER et B203-104-IND-ER prenant en charge des taux de transfert de données USB 2.0 pouvant atteindre jusqu'à 300 Mbps.
• La technologie d'alimentation par cable (PoC) fournit l'alimentation à l'émetteur via le cable Cat5/Cat6.
• Rétrocompatible avec USB 1.1
• Pré à l'emploi;aucunlogicieloulecteur requis
• Compatible avec tous les principaux systèmes d'exploitation

L'emballage comprehend

• Trousse de prolongateur B203-101-IND, B203-101-IND-ER, B203-104-IND ou B203-104-IND-ER (transmetteur et récepteur)
  Supports de montage sur rail DIN (x2)
• Vis M4 (x4)
  Adaptateur Phoenix RS-232

L'emballage comprehend

• Alimentation internationale (entree : 100 à 240 V) avec adaptateurs de fiche pour l'Amérique du Nord, l'Europe, le Royaume-Uni et l'Australie
• Manuel de l'utilisateur

Accessoires en option

• Cordons de raccordement anti-coupure Cat6 de la série N202
• Câbles USB 2.0 de la série U022
• Câbles USB 2.0 réversibles de la série URO22
• Câbles Mini-B à 5 broches USB 2.0 de la série U030
• Câbles Mini-B à 5 broches USB 2.0 réversibles de la série URO30
• Câbles Micro-B USB 2.0 de la série U050
• Câbles Micro-B USB 3.0 réversibles de la série URO50

Installation

Remarque: Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds ou les murs.

1. Permit de connecter le transmetteur à un port USB disponible sur l'ordinateur avec un cable USB 2.0.

Installation

1. Raccorder les ports RJ-45 sur le transmetteur et le récepteur en utilisant un cable Cat5e/Cat6.

Remarques :

• Pour les modèles B203-101-IND et B203-104-IND, la distance entre le transmetteur et le récepteur ne doit pas excéder 45 m (150 pi).

• Pour les modèles B203-101-IND-ER et B203-104-IND-ER, la distance entre le transmetteur et le récepteur ne doit pas excéder 100 m (330 pi).

• Connecter un dispositif USB 2.0 à chaque port disponible sur le récepteur.

• Pour les modèles B203-101-IND-ER et B203-104-IND-ER, connecter l'alimentation externe incluse au récepteur, puis à une prise de courant CA en utilisant le bon adaptateur de fiche. (facultatif) Une alimentation externe (9 V à 36 V) peut également être ajoutée en utilisant le connecteur RS-232 Phoenix.

Remarque: Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

1. Pour les modèles B203-101-IND et B203-104-IND uniquement : (facultatif) si un ou plusieurs dispositifs avides de puissance sont connectés, utiliser l'alimentation externe incluse ou le connecteur RS-232 Phoenix pour ajouter une alimentation externe.

Remarque: Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

Diagrammes d'installation

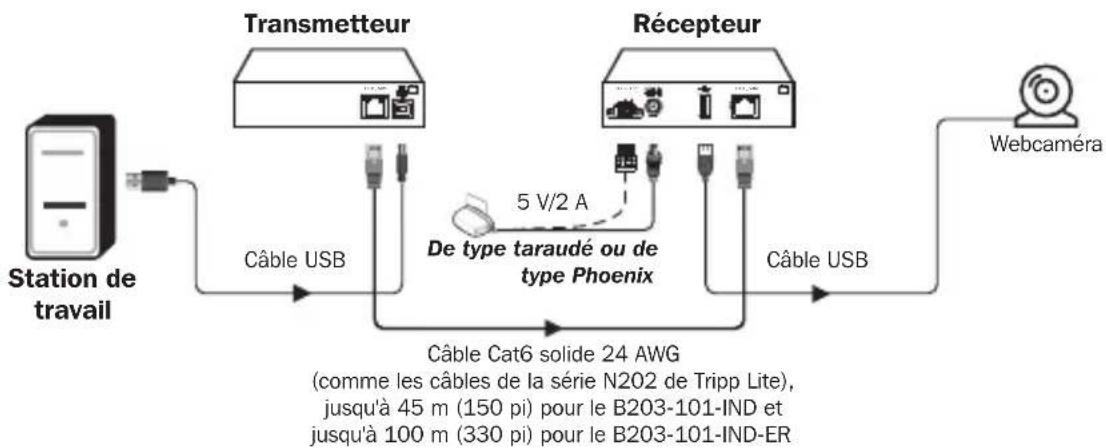

B203-101-IND/B203-101-IND-ER

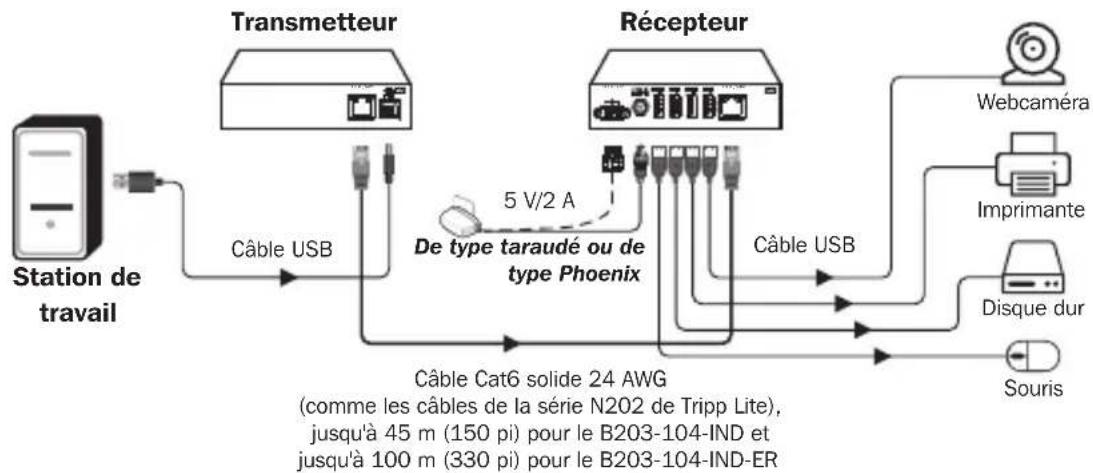

B203-104-IND/B203-104-IND-ER

Pour les modèles B203-101/104-IND uniquement : au moment de connecter un ou plusieurs/dispositifs avides de puissance, utiliser l'alimentation externe incluse ou le connecteur RS-232 Phoenix pour ajouter une alimentation externe.

Remarque: Une seule source d'alimentation doit être connectée au(x) récepteur(s), jamais les deux.

Caracteristiques techniques

Caracteristique technique	B203-101-IND/ B203-101-IND-ER	B203-104-IND/ B203-104-IND-ER
Versions USB prises en charge	USB 2.0 (480 Mbps)USB 1.1 (12 Mbps)
Ports du transmetteur	(1x) RJ-45
Ports du récepteur 1x)	RJ-45(1x) USB-A(1x) USB Micro-B	(1x) RJ-45(4x) USB-A(1x) USB Micro-B
Fiche du transmetteur	USB-A
Distance d'extension maximale	B203-101-IND/B203-104-IND :45 m (150 pi)B203-101-IND-ER/B203-104-IND-ER :100 m (330 pi)
Température de fonctionnement	0° à 50 °C (32 à 122 °F)
Température d'entreposeage	-20 à 70 °C (-4 à 158 °F)
Dimensions du transmetteur[H x I x P]	27 x 115 x 62,4 mm(1,06 x 4,53, 2,46 po)
Dimensions du récepteur[H x I x P]	27 x 115 x 62,4 mm(1,06 x 4,53, 2,46 po)

Garantie

Garantie limitée de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matérielux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous doivent obtaining un numéro d'autorisation de retard de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être returnés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'aupplique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGEPARTICULIER.

Certsains Etats n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ETRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Rensseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achêtent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplace par un équipement équivalent (cela varie selon les pays)
• D'envoyer le viel équipement au recyclage en autant qu'il remplace un équipement équivalent (çala varie selon les pays)

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

20-04-048 93-3C77_ReVA

Modèle: B203-104-IND, B203-104-IND-ER

English 1 • Espanol 9 • Français 17 • Deutsch 33
