Type de produit	Commutateur de présentation / récepteur avec prolongateur
Marque	Tripp Lite
Modèle	B3204X1MHBK (B320-4X1-MHB-K)
Nombre de ports d'entrée	4 (HDMI, DisplayPort, VGA+audio 3,5 mm, 2x USB-C)
Port de sortie	RJ45 (vers récepteur distant) + HDMI sur le récepteur
Distance maximale du récepteur	15 m (50 pi) via câble Cat6
Résolution maximale (HDMI/DisplayPort/USB-C)	3840 x 2160 @ 60 Hz (4:4:4)
Résolution maximale (VGA)	1920 x 1080 @ 60 Hz
Alimentation	Adaptateur secteur 100-240 V AC, sortie 24 V 1 A
Technologie PoC (Power over Cable)	Oui, alimentation du récepteur via le câble Cat6
Commutation	Boutons-poussoirs, télécommande IR, RS-232
Format de montage	Mural, sur poteau ou bâti 19" (matériel inclus)
Égaliseur et EDID	Égaliseur intégré et réglage automatique de l'image EDID
Compatibilité HDCP	HDCP 2.2
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Température d'entreposage	-15 °C à 50 °C (5 °F à 122 °F)
Garantie	Garantie limitée de 1 an
Contenu de l'emballage	Commutateur, récepteur distant, télécommande IR, câble récepteur IR (1,5 m), adaptateur secteur international, 4 adaptateurs de fiche, quincaillerie de montage, manuel
Fonctionnalité USB-C PD	Prend en charge jusqu'à 100 W (20 V 5 A), fournit 90 W vers la source USB-C
Entretien	Nettoyer avec un chiffon sec, non abrasif. Ne pas utiliser de liquides ou aérosols.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - B3204X1MHBK Tripp Lite

Comment connecter plusieurs sources au B3204X1MHBK ?

Branchez vos sources (HDMI, DisplayPort, VGA, USB-C) sur les ports d'entrée correspondants du transmetteur. Utilisez un câble Cat6 pour relier le port RJ45 du transmetteur au récepteur distant, puis connectez le récepteur à votre écran via HDMI.

Quelle est la distance maximale entre le transmetteur et le récepteur ?

La distance maximale est de 15 mètres (50 pieds) pour une transmission 4K à 60 Hz avec un câble Cat6 de qualité. Pour des distances plus courtes, les performances restent optimales.

Puis-je utiliser un câble Cat5e au lieu de Cat6 ?

Il est recommandé d'utiliser un câble Cat6 à fils rigides 24 AWG pour garantir la distance et la qualité du signal. Les câbles Cat5e ou à fils toronnés peuvent réduire la portée ou la résolution.

Comment commuter entre les sources ?

Vous pouvez changer de source en appuyant sur les boutons du panneau avant, en utilisant la télécommande IR fournie, ou via des commandes RS-232 depuis un ordinateur.

Le récepteur nécessite-t-il une alimentation séparée ?

Non, grâce à la technologie Power over Cable (PoC), le récepteur est alimenté directement via le câble Cat6 depuis le transmetteur. Seul le transmetteur doit être branché sur secteur.

Comment utiliser la fonction de charge USB-C ?

Le port USB-C de l'entrée peut fournir jusqu'à 90 W à une source connectée (par exemple un ordinateur portable). Pour cela, branchez un adaptateur secteur USB-C (100 W max) sur le port CHARGE IN du transmetteur.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont bien connectés, que les sources et l'écran sont allumés, et que le câble Cat6 ne dépasse pas 15 m. Assurez-vous que le réglage EDID automatique est actif. Vous pouvez aussi essayer de redémarrer l'ensemble.

Puis-je verrouiller les boutons du panneau avant ?

Oui, maintenez enfoncés les boutons Input 1 et 2 simultanément pendant 5 secondes. Les LEDs clignotent puis seule la source sélectionnée reste allumée. Pour déverrouiller, répétez l'opération.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient le transmetteur, le récepteur distant, une télécommande IR avec câble de 1,5 m, un adaptateur secteur avec 4 fiches internationales, la quincaillerie de montage et le manuel d'utilisation.

Comment nettoyer l'appareil ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager les composants électroniques.

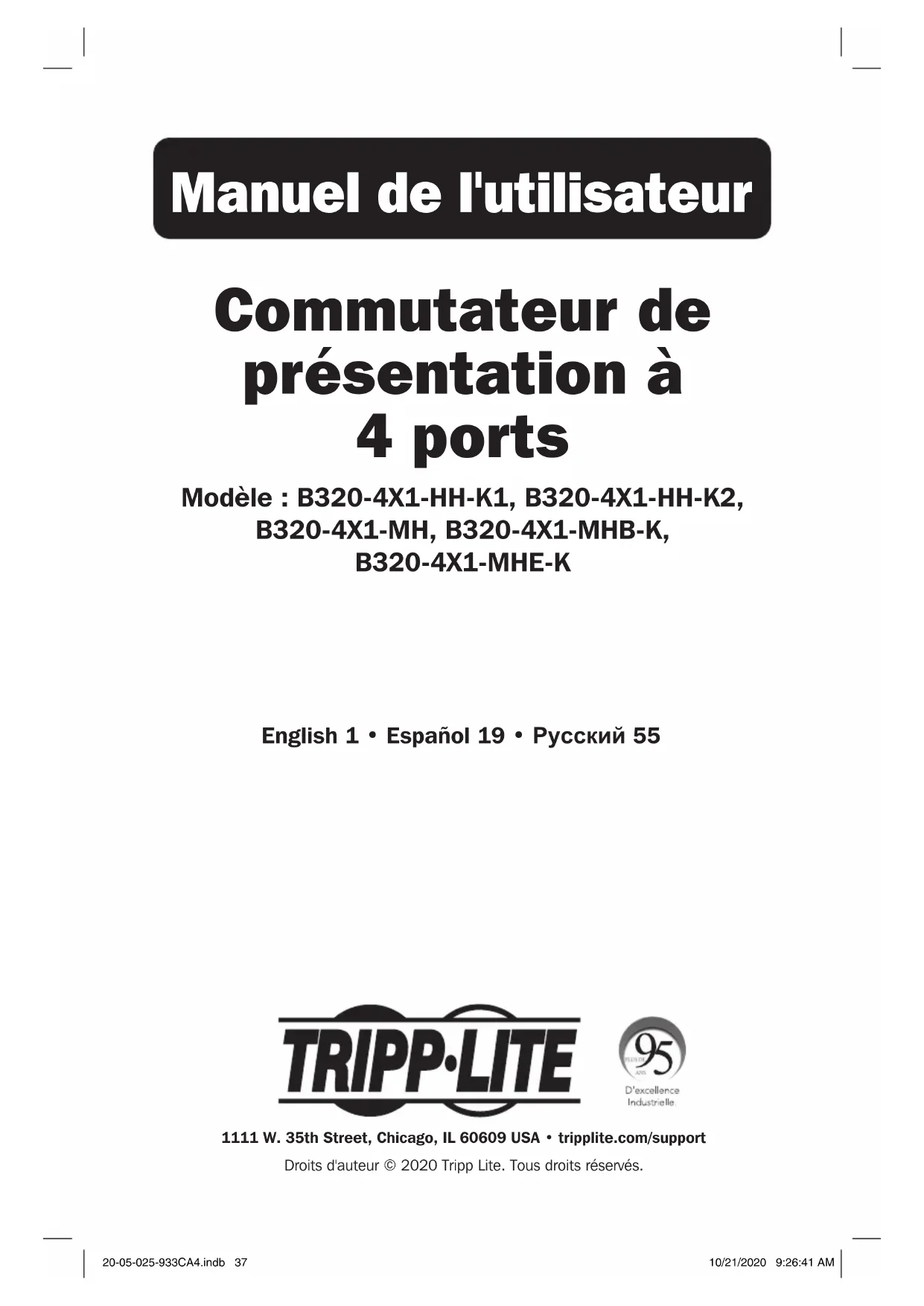

MODE D'EMPLOI B3204X1MHBK Tripp Lite

Manuel de l'utilisateur

Commutateur de présentation à 4 ports

Modèle : B320-4X1-HH-K1, B320-4X1-HH-K2, B320-4X1-MH, B320-4X1-MHB-K, B320-4X1-MHE-K

English 1 • Español 19 • Русский 55

TRIPP·LITE

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Commutateur de présentation de la série B320-4X1
• Télécommande IR
  • Câble du récepteur IR, 1,5 m (5 pi)
• Source d'alimentation internationale (entrée : 100 à 240 V; sortie : 24 V 1 A)
• (x4) Adaptateurs de fiche internationaux (Amérique du Nord, Royaume-Uni, Europe, Australie)
• Quincaillerie de montage
  • Manuel de l'utilisateur

Accessoires en option

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202
• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT
• Câbles DisplayPort de la série P580 avec loquets
• Câbles coaxiaux VGA peu encombrants à 15 broches P502-XXX-SM
• Câbles Gen 1/2 USB-C 3.1 de la série U420
• Câbles audio de 3,5 mm de la série P312

Caractéristiques du produit

B320-4X1-HH-K1

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), HDMI over Cat6. 4 ports 4K @ 60 H, 15 m (50 pi).

• Permet de connecter jusqu'à 4 sources HDMI à un seul écran HDMI jusqu'à 15 m (50 pi) de distance par un câblage Cat6.
• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge des véritables résolutions vidéo jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.
• Compatible HDMI 2.0 et HDCP 2.2.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate.

B320-4X1-HH-K2

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), HDMI over Cat6. 4 ports 4K @ 60 H, 38,1 m (125 pi).

• Permet de connecter jusqu'à 4 sources HDMI à un seul écran HDMI jusqu'à 38,1 m (125 pi) de distance par un câblage Cat6.
• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge des véritables résolutions vidéo jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.
• Compatible HDMI 2.0 et HDCP 2.2.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate.

Caractéristiques du produit

B320-4X1-MH

Commutateur de présentation multiformat à 4 ports

• Permet de connecter jusqu'à 4 sources à un seul écran HDMI.
• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.
• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 4 096 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.
• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.
• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate.

*10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C™.

B320-4X1-MHB-K

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), multiformat, à 4 ports, 15 m (50 pi).

• Permet de connecter jusqu'à 4 sources à un seul écran HDMI jusqu'à 15 m (50 pi) de distance par un câblage Cat6.
• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.
• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.
• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate.

*10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C.

Caractéristiques du produit

B320-4X1-MHE-K

Commutateur de présentation/trousse de prolongation, technologie d'alimentation par câble (PoC), multiformat, à 4 ports, 38,1 m (125 pi).

• Permet de connecter jusqu'à 4 sources à un seul écran HDMI jusqu'à 38,1 m (125 pi) de distance via un câblage Cat6.
• Permet de commuter entre 4 sources en utilisant les boutons-poussoirs du panneau avant, la télécommande IR ou les commandes RS-232.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur par le câble Cat6.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge des véritables résolutions DisplayPort et USB-C™, 4K HDMI jusqu'à 3 840 x 2 160 @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4.
• Prend en charge des résolutions VGA 1 080 p jusqu'à 1 920 x 1 080 @ 60 Hz.
• Le port USB-C de distribution de puissance (PD) 3.0 prend en charge jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de chargement vers la source USB-C*.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate.

*10 W est réservé pour la fonctionnalité du système de jeu de puces USB Type-C.

Instructions de montage

Ces commutateurs de présentation à 4 ports incluent le matériel pour le montage mural, sur poteau ou dans un bâti de 48,3 cm (19 po). Les images suivantes illustrent comment le matériel inclus peut être fixé pour différentes installations.

Remarque : Les modèles illustrés ci-dessous ne sont présentés qu'à titre indicatif. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les commutateurs de la série B320 sont les mêmes.

Montage mural

TRIPP-LITE HDMI OVER Cat5 EXTENDER REMOTE UNIT MODEL: B125-1A1 INPUT

Montage en bâti de 48,3 cm (19 po)

TRIPALITE NEU DISE CUB ENTIGER TENDE LEAF MOSI: 105 kV

Se reporter aux étapes et au schéma suivants pour configurer l'installation du commutateur de présentation à 4 ports.

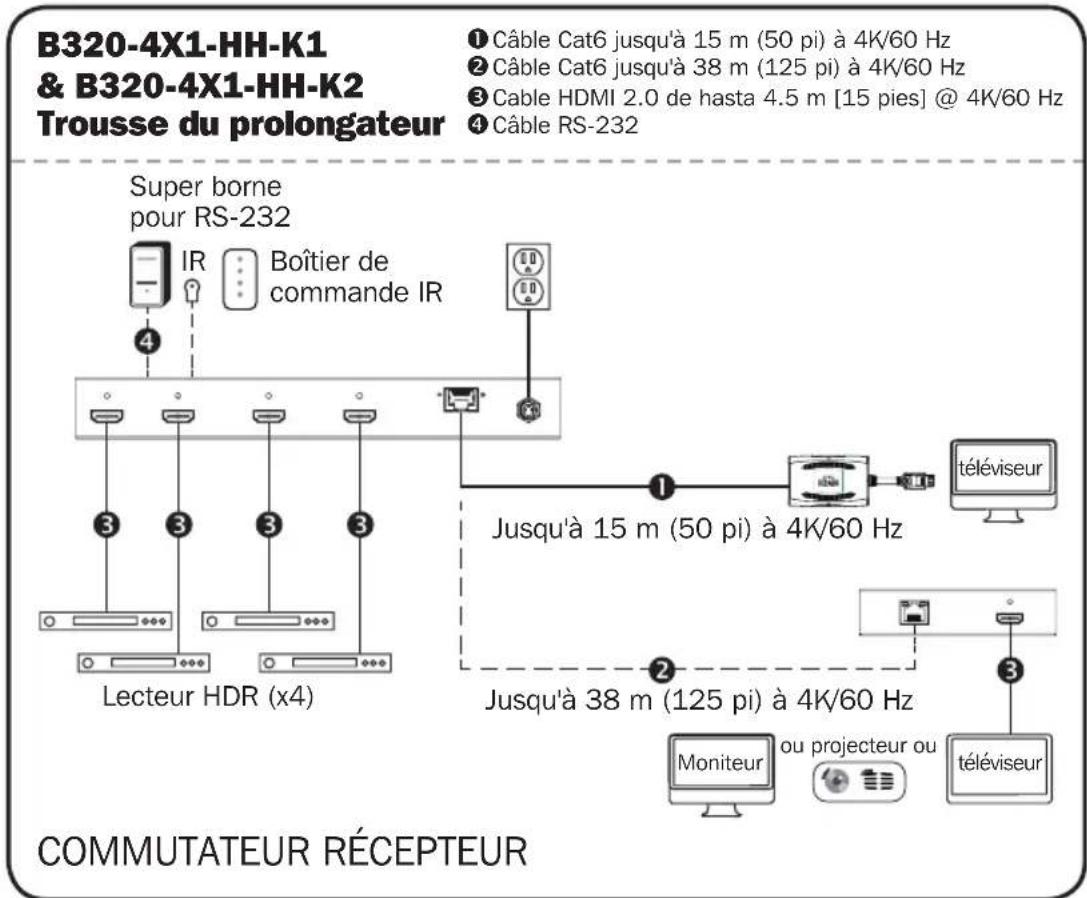

Instructions d'installation pour B320-4X1-HH-K1 et B320-4X1-HH-K2

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

2. Pour obtenir la distance et la performance maximales, utiliser des câbles Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

3. Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.

Installation

1. S'assurer que tout l'équipement de l'installation est hors tension.
2. Connecter la source HDMI à INPUT 1 (entrée 1) sur le commutateur de présentation avec un câble HDMI fourni par l'utilisateur.
3. Répéter l'étape 2 pour les ports INPUT (entrée) 2, 3 et 4.
4. Connecter le port RJ45 sur le commutateur de présentation au port RJ45 sur le récepteur à distance avec un câble Cat6 fourni par l'utilisateur.
   Remarque : La distance de transmission maximale par le câblage Cat6 pour le B320-4X1-HH-K1 et le B320-4X1-HH-K2 est 15 m (50 pi) et 38,1 m (125 pi) respectivement.
5. Connecter le port HDMI du récepteur à distance à un écran avec un câble HDMI fourni par l'utilisateur.
6. (facultatif) Si le commutateur de la série B320-4X1 n'est pas en visibilité directe, connecter le câble du récepteur IR inclus au port IR-IN pour une réception IR plus fiable.
7. (facultatif) Si l'utilisateur souhaite contrôler le commutateur de la série B320-4X1 depuis son ordinateur, connecter un câble DB9 fourni par l'utilisateur au port RS-232. Consulter Commandes RS-232 pour plus d'informations.
8. Mettre tous les appareils connectés dans l'installation sous tension. Brancher ensuite la source d'alimentation externe incluse au transmetteur du commutateur.
9. Le voyant à DEL d'alimentation s'allumera en vert indiquant que l'appareil reçoit une alimentation suffisante et les voyants à DEL d'entrée s'allumeront en orange pour indiquer qu'un signal est reçu des sources.

Installation

Instructions d'installation pour B320-4X1-MH, B320-4X1-MHB-K et B320-4X1-MHE-K

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser des câbles Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
3. Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.

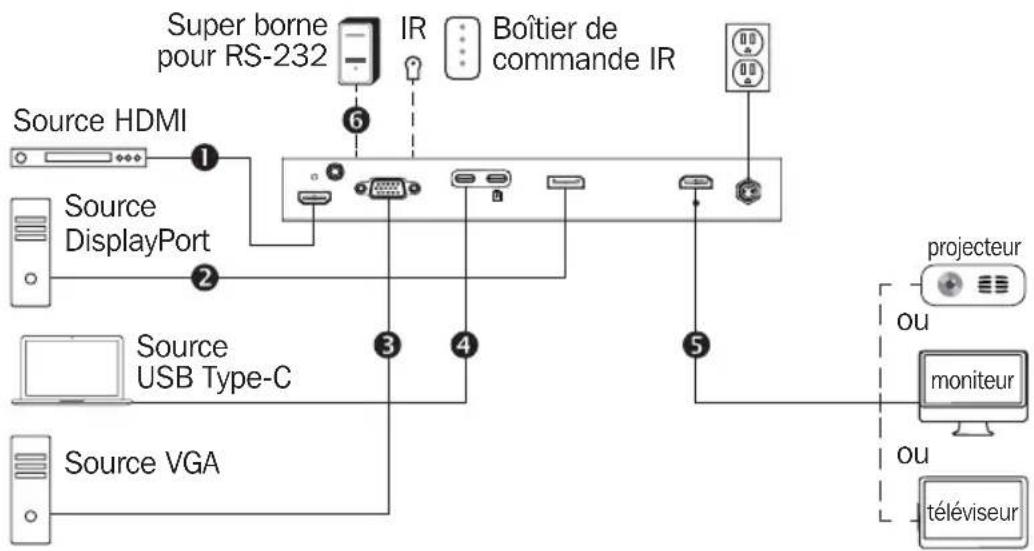

B320-4X1-MH Commutateur

Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz
②Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz
③Câble VGA jusqu'à 4,5 m (15 pi) à 1 080 p/60 Hz
④Câble USB Type-C jusqu'à 1,83 m (6 pi) à 4K/60 Hz
⑤Câble HDMI 2.0 jusqu'à 9 m (30 pi) à 4K/60 Hz
⑥Câble RS-232

Installation

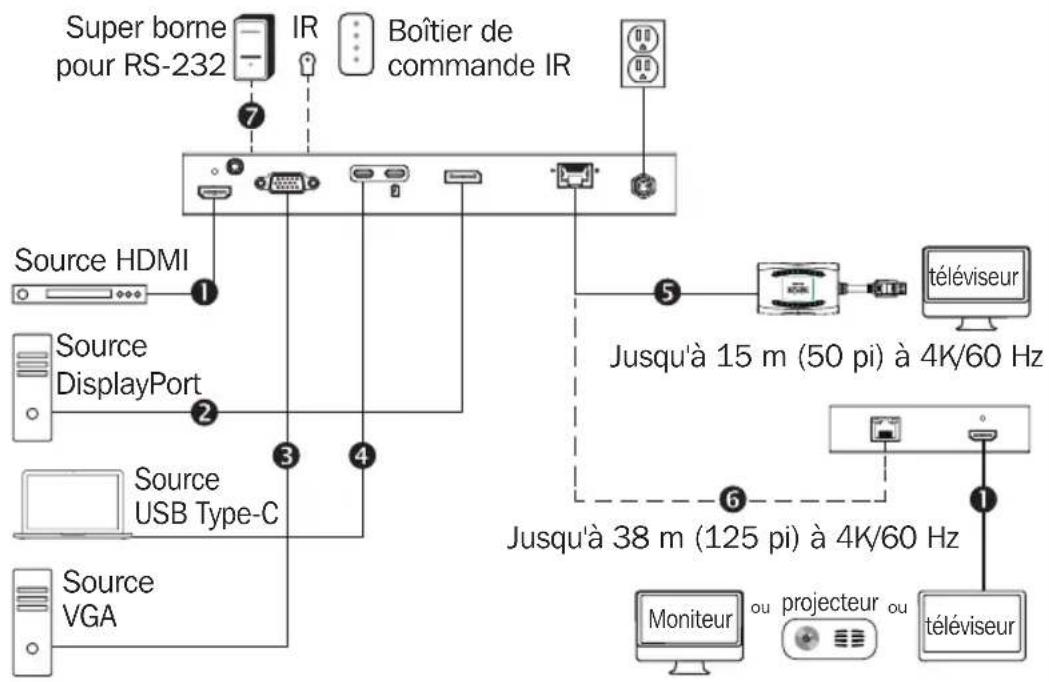

B320-4X1-MHB-K & B320-4X1-MHE-K Trousse du prolongateur

① Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz
②Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz
③Câble VGA jusqu'à 4,5 m (15 pi) à 1 080 p/60 Hz
④Câble USB Type-C jusqu'à 1,83 m (6 pi) à 4K/60 Hz
⑤Câble Cat6 jusqu'à 15 m (50 pi) à 4K/60 Hz
⑥ Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz
⑦Câble RS-232

COMMUTATEURRÉCEPTEUR

1. S'assurer que tout l'équipement de l'installation est hors tension.
2. Connecter la source HDMI à HDMI IN (entrée HDMI) avec un câble HDMI fourni par l'utilisateur.
3. Connecter la source DisplayPort à DP IN (entrée DP) avec un câble DisplayPort fourni par l'utilisateur.
4. Connecter la source USB-C à TYPE-C IN (entrée TYPE-C) avec un câble USB-C fourni par l'utilisateur.
5. (facultatif) Connecter l'adaptateur d'alimentation de la source USB-C à CHARGE IN (entrée de chargement), prenant en charge jusqu'à 100 W (20 V 5 A) et fournissant jusqu'à 90 W de puissance vers la source USB-C.
6. Connecter la source VGA à IN (entrée VGA) avec un câble VGA fourni par l'utilisateur. Connecter ensuite le port Audio Out (sortie audio) de la source VGA à VGA AUDIO avec un câble audio de 3,5 mm fourni par l'utilisateur.
   Remarque : Des câbles VGA à 15 broches doivent être utilisés. Les câbles VGA à 14 broches ne fonctionneront pas.

Installation

1. Connecter le port de sortie HDMI à un écran avec un câble HDMI fourni par l'utilisateur.
2. B320-4X1-MHB-K et B320-4X1-MHE-K seulement : connecter le port RJ45 sur le transmetteur du commutateur au port RJ45 sur le récepteur à distance avec un câble Cat6 fourni par l'utilisateur. Remarque : La distance de transmission maximale par le câblage Cat6 pour le B320-4X1-MHB-K et B320-4X1-MHE-K est 15 m (50 pi) et 38,1 m (125 pi) respectivement. Connecter ensuite le port HDMI du récepteur à distance à un écran avec un câble HDMI fourni par l'utilisateur.
3. (facultatif) Si le commutateur de la série B320-4X1 n'est pas en visibilité directe, connecter le câble du récepteur IR inclus à IR-IN pour une réception IR plus fiable.
4. (facultatif) Si l'utilisateur souhaite contrôler le commutateur de la série B320-4X1 depuis son ordinateur, connecter un câble DB9 fourni par l'utilisateur au port RS-232. Consulter Commandes RS-232 pour plus d'informations.
5. Mettre tous les appareils connectés dans l'installation sous tension. Brancher ensuite la source d'alimentation externe incluse au transmetteur du commutateur.
6. Le voyant à DEL d'alimentation s'allumera en vert indiquant que l'appareil reçoit une alimentation suffisante et les voyants à DEL d'entrée s'allumeront en orange pour indiquer qu'un signal est reçu des sources.

Boutons-poussoirs sur le panneau avant verrouillable

Les utilisateurs peuvent verrouiller les boutons-poussoirs du panneau avant pour prévenir les charges accidentelles ou les clics de bouton. Pour verrouiller les boutons-poussoirs du panneau avant :

1. Appuyer sur Input I et 2 (entrée 1 et 2) simultanément, et maintenir enfoncé pendant 5 secondes.
2. Les quatre voyants à DEL (1 à 4) clignoteront pendant 5 secondes, puis seul le voyant à DEL de la source sélectionnée deviendra orange.
3. Les boutons-poussoirs du panneau avant sont maintenant inopérables.

Pour déverrouiller les boutons-poussoirs du panneau avant :

1. Appuyer sur Input I et 2 (entrée 1 et 2) simultanément, et maintenir enfoncé pendant 5 secondes.
2. Les quatre voyants à DEL (1 à 4) clignoteront pendant 5 secondes, puis seul le voyant à DEL de la source sélectionnée deviendra orange.
3. Les boutons-poussoirs du panneau avant sont maintenant opérables.

Installation

Installation de commande de série RS-232

1. S'assurer que le logiciel Terminal Emulator fonctionne.

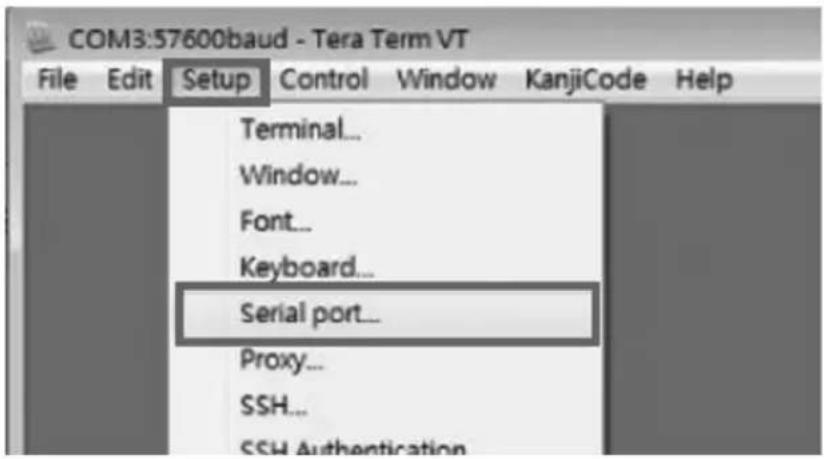

2. Configurer le port COM. Ouvrir le logiciel, cliquer sur Setup (configurer), puis sélectionner Serial Port (port de série) depuis le menu déroulant.

COM3:57600baud - Tera Term VT File Edit Setup Control Window KanjiCode Help Terminal... Window... Font... Keyboard... Serial port... Proxy... SSH... SSH Authentication

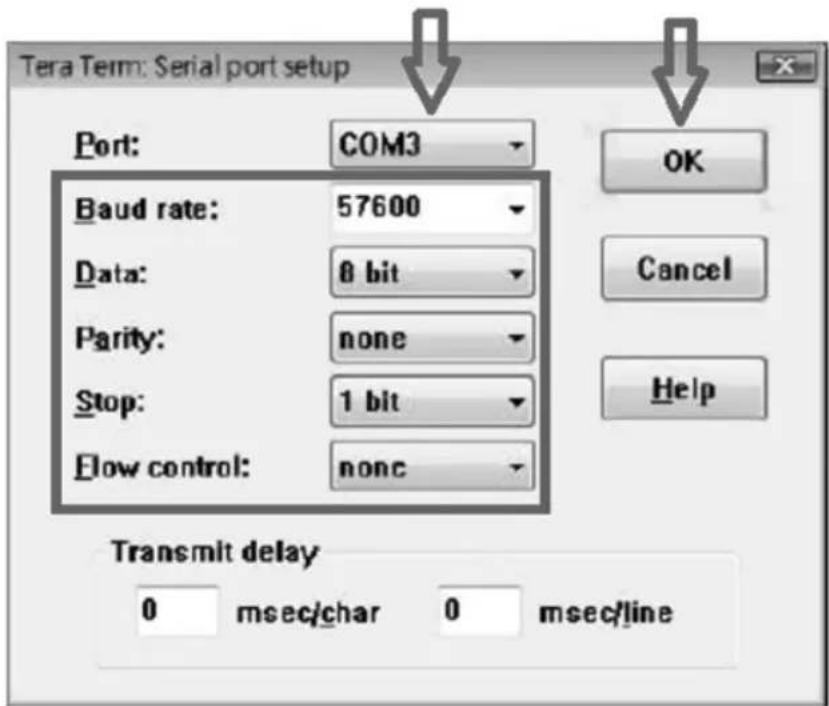

1. Sélectionner le port COM dans lequel le DB9 est connecté. Si Keyspan ^® est utilisé, il sera automatiquement attribué au port COM. S'assurer de sélectionner :

• Débit en bauds : 57 600
- Données : 8 bits
- Parité : aucune
- Arrêt : 1 bit
- Contrôle de flux : aucun, puis cliquer sur OK.

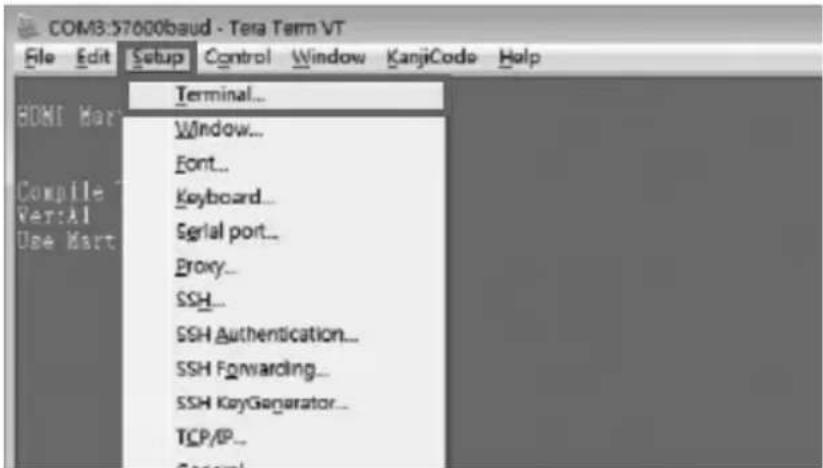

1. Configurer le logiciel pour permettre le contrôle de l'entrée. Cliquer sur Setup (configuration), puis sélectionner Terminal (borne) depuis le menu déroulant.

COM3:57000baud - Tera Term VT File Edit Setup Control Window KanjiCode Help Terminal... Window... Font... Keyboard... Serial port... Proxy... SSH... SSH Authentication... SSH Forwarding... SSH KeyGenerator... TCP/IP...

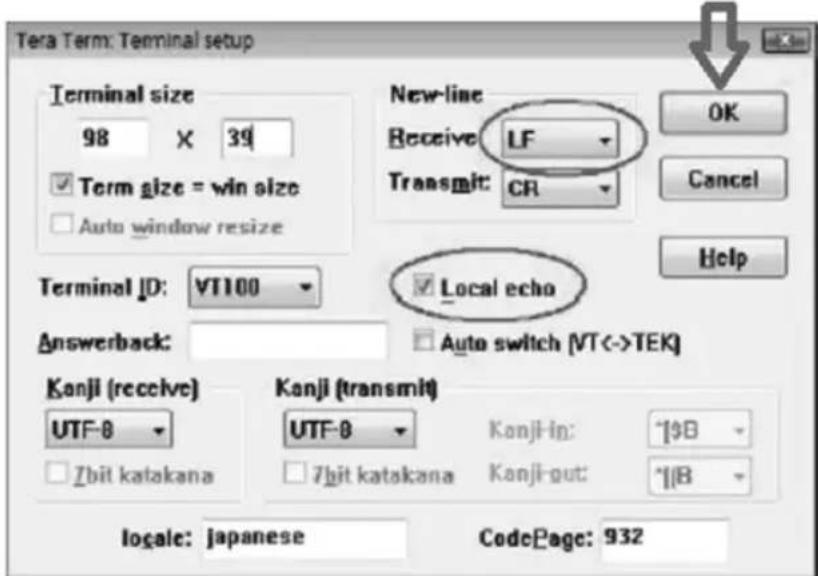

1. Sélectionner LF dans Receive in New-Line. Cliquer sur la case pour activer Local Echo. Saisir la commande, puis cliquer sur OK.

Commandes pour le contrôle de série
Commande Signification
Sw1 x1 Acheminé vers Output1, Output n à input [x1]
Sw2 x1 Acheminé vers Output1, Output n à input [x1]
Sw3 x1 Acheminé vers Output1, Output n à input [x1]
Sw4 x1 Acheminé vers Output1, Output n à input [x1]
PWD Signifie Power On/Off (marche/arrêt)
STE État de la sortie

Remarque importante sur la commande de contrôle :

Une seule commande peut être émise à la fois. L'utilisateur doit attendre que le commutateur accepte et termine la première commande avant d'en envoyer une seconde. Si une seconde commande est envoyée/émise avant que la première ne soit terminée, le commutateur ignorera la seconde commande.

Installation

Fonctions d'acheminement

Commande :

- swN M

Variations :

• N : signifie Connect Output N (connecter la sortie N), par défaut 1
  • M : commuter à input M (entrée M)

Réponse :

- CMD : swN M

Exemple de réponse :

• sw1 a
• CMD : sw1 A

Sortie 1, sélectionner entrée A

• sw2 b
• CMD : sw2 B

Sortie 2, sélectionner entrée B

Fonctions d'alimentation

Commande : pwd

Réponse : PW

Signifie Power On/Off (marche/arrêt)

• pwd
• CMD : PWD

Commandes spéciales

Commande : ste

Réponse : OutputN M[STATE]

Variations :

• N : sortie N
  • M : entrée M
  • [STATE] :

o [Signal] signal activé depuis l'entrée
o [Idle] aucun signal depuis l'entrée

État du canal de sortie

• STE
- CMD : STATE (état)
- Output1 A[Idle]
- Output2 A[Idle]

Caractéristiques techniques

B320-4X1-HH-K1HH-K2 B320-4X1-MH B320-4X1-MHB-K B320-4X1-MHE-K
Ports d'entrée (femelle)	4x HDMI 4x HDMI HDMI	DP, VGA + 3,5	mm, 2x USB-C	HDMI, DP, VGA + 3,5 mm, 2x USB-C	HDMI, DP, VGA + 3,5 mm, 2x USB-C
Ports de sortie (femelle)	RJ45 RJ45 HDMI RJ45 RJ45
Distance maximale du récepteur	15 m (50 pi) 38,1 m (125 pi) S.O. 15 m (50 pi) 38,1 m (125 pi)
Résolution maximale	HDMI : 3 840 x 2 160 @ 60 Hz	HDMI : 3 840 x 2 160 @ 60 Hz	HDMI/DP/USB-C : 4 096 x 2 160 @ 60 Hz; VGA : 1 920 x 1 080 @ 60 Hz	HDMI/DP/USB-C : 3 840 x 2 160 @ 60 Hz; VGA : 1 920 x 1 080 @ 60 Hz	HDMI/DP/USB-C : 3 840 x 2 160 @ 60 Hz; VGA : 1 920 x 1 080 @ 60 Hz
Température de fonctionnement	32 à 104 °F	32 à 104 °F	32 à 104 °F	32 à 104 °F	32 à 104 °F
Température d'entreposage	5 à 122 °F	5 à 122 °F	5 à 122 °F	5 à 122 °F	5 à 122 °F
Chargement de la distribution de puissance (PD) 3.0	S.O.	S.O.	20 V 5 A (100 W)	20 V 5 A (100 W)	20 V 5 A (100 W)

Garantie

Garantie limitée de 1 an

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

TRIPP·LITE
