Marque	Hanwha
Modèle	SBP917PVMW
Type de produit	Support mural pour appareil électronique
Capacité de charge maximale	22,6 kg (50 lb)
Matériaux	Acier robuste
Compatibilité des montants	Montants bois 2x4 pouces minimum, poutres acier
Type de montage	Fixation sur montant bois ou treillis acier
Inclinaison réglable	Oui, par bouton d'inclinaison
Outils requis	Perceuse, foret bois 4 mm, foret maçonnerie 8 mm, clé à douille 13 mm, marteau
Garantie	10 ans contre les défauts de matériaux et de fabrication
Pays d'origine	États-Unis (sous réserve)
Utilisation prévue	Montage mural d'écrans plats ou appareils électroniques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la capacité de charge. Installation par un professionnel recommandée.
Pièces détachées et réparabilité	Contacter le service client Hanwha pour les pièces de rechange.
Informations générales	Notice d'utilisation disponible en ligne. Conforme aux normes de sécurité.

FOIRE AUX QUESTIONS - SBP917PVMW Hanwha

Quelle est la capacité de charge maximale du support SBP917PVMW ?

La capacité de charge maximale est de 22,6 kg (50 lb). Ne jamais dépasser cette limite.

Sur quels types de murs peut-on installer ce support ?

Il s'installe sur des montants en bois d'au moins 2x4 pouces ou sur des treillis en acier d'une largeur minimale de 2 pouces et d'épaisseur minimale de 1/4 pouce.

Les outils sont-ils fournis avec le support ?

Non, les outils ne sont pas fournis. Vous aurez besoin d'une perceuse, d'un foret à bois de 4 mm, d'un foret à maçonnerie de 8 mm, d'une clé à douille de 13 mm et éventuellement d'un marteau.

Le support permet-il d'incliner l'écran ?

Oui, l'inclinaison est réglable. Il suffit de tourner le bouton d'inclinaison pour desserrer ou serrer à l'angle souhaité.

Quelle est la garantie offerte par Hanwha pour ce produit ?

Hanwha offre une garantie de 10 ans contre les défauts de matériaux et de fabrication.

Puis-je installer ce support sur un mur en placoplâtre seul ?

Non, l'installation doit se faire sur des montants solides. La plaque de plâtre ne doit pas dépasser 5/8 pouces d'épaisseur. Le support doit être fixé dans les montants.

Le support est-il compatible avec tous les écrans ?

Il est compatible avec la plupart des écrans plats, à condition que leur poids ne dépasse pas 22,6 kg et que la fixation corresponde aux normes VESA (non spécifié, mais généralement universel).

Comment nettoyer et entretenir le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Où puis-je trouver la notice d'installation complète ?

La notice est disponible gratuitement en ligne sur le site notice-facile.com ou auprès du service client Hanwha.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client de Hanwha pour obtenir des pièces de rechange. La garantie couvre les défauts de fabrication.

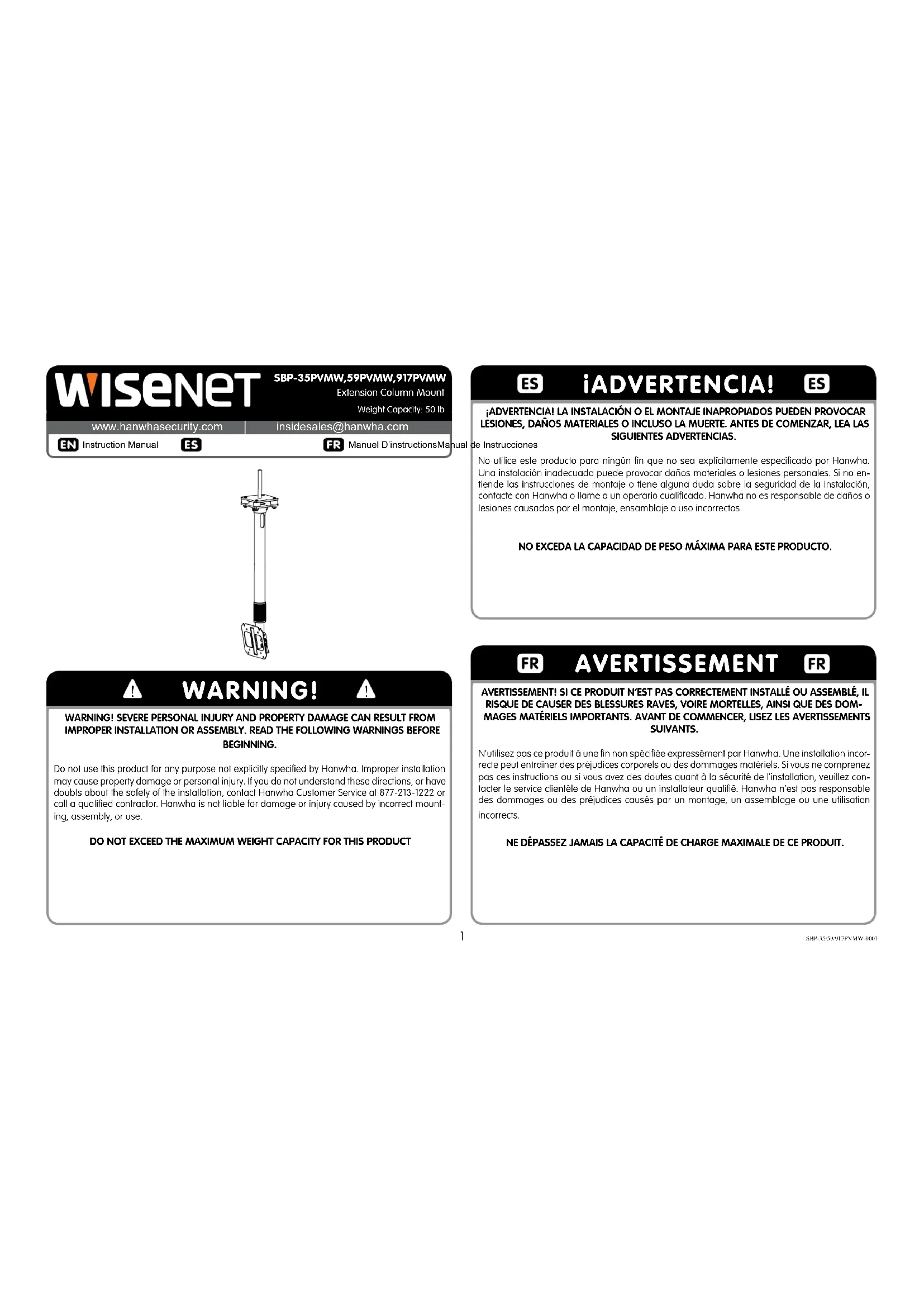

MODE D'EMPLOI SBP917PVMW Hanwha

N'utilisez pas ce produit à une fin non spécifiée expressément par Hanwha. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Hanwha ou un installateur qualifié. Hanwha n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

50lb

/ 22.6kg

TOOLS REQUIRED

Peu de bois de 4 mm - 5/32". peu maçonnerie 8m - 5/16". 3/8" et 13mm Clé à douille. Marteau si nécessaire.

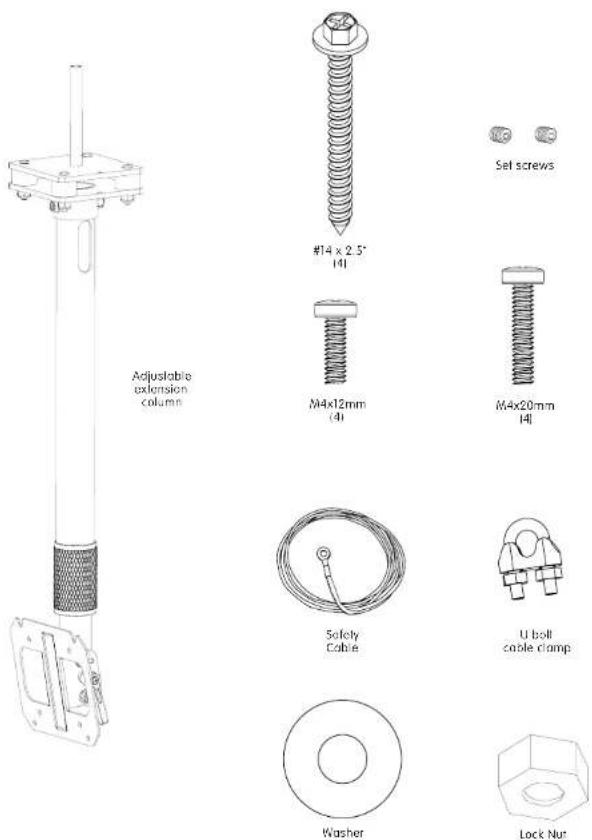

PACKAGE CONTENTS

Contenido del paquete Contenu d'Remballage

INSTALLATION INSTRUCTIONS

Instrucciones de instalación Ins frions d'installation

1a

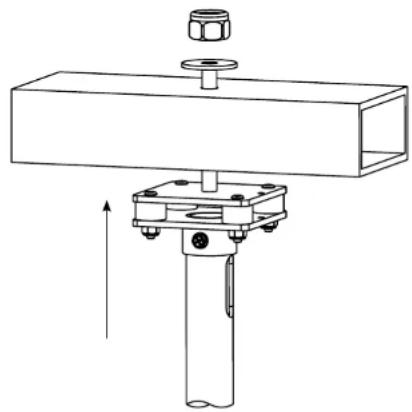

Inserez la tige dans l'ouverture du pont ou une jambe de canal. Utilisez ecrou et rondelle pour securiser la colonne en place.

1a

installer le support à treillis en acier d'une largeur minimale de 2 " et l'épaisseur minimum de 1/4" ou canal d'acier unistrut taille minimale de 1 5/8 "x 1 5/8" de calibre 16 par une taille minimale de trou de 1/2 "et maximale taille de 5/8 "

1b

WOOD JOIST INSTALLATION

Veiller à ce que les trous sont au centre des solives de bois

WARNING!

Installez uniquement les montants ou des poutres qui sont un minimum de 2"x4", mur ou au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8".

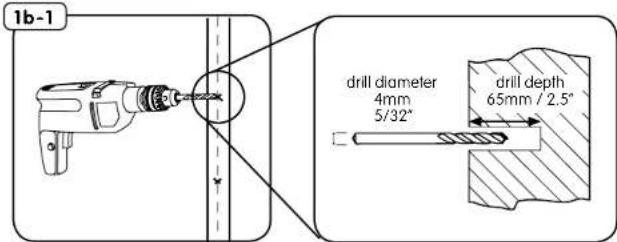

WOOD JOIST INSTALLATION 1b-1

EN Use a 4mm - 5/32" wood bit to make a 65mm / 2.5" deep hole on marks.
ES Uso un 4 mm - 5 / 32" poco de madera para hacer un 65mm / 2.5" hoyo profundo en materia de marcas.
FR Utilisez un 4mm - 5 / 32" bits du bois pour faire un 65mm / 2.5" Irou profond sur les marques.

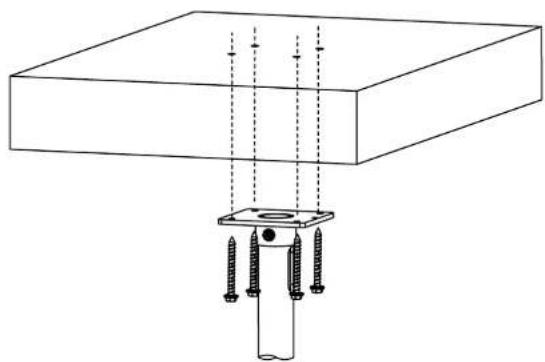

EN Attach to wood joist using supplied lag screws.
ES Fije a la viga de madera mediante tirafondos de suministrados.
FR Joindre à solives en bois avec des boulons fournis.

1b-2

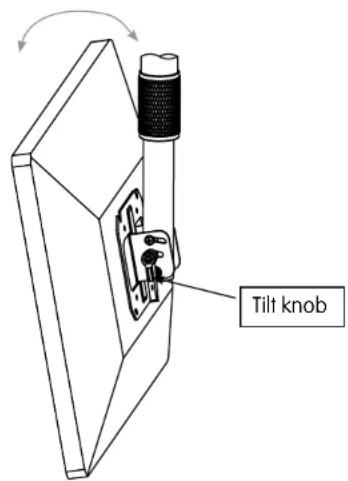

Tourner le bouton d'inclinaison pour desserrer inclinaison. Fixez à l'inclinaison souhaitée en tournant le bouton d'inclinaison jusqu'à serré à fond.

4

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson AV LLC ci-après dénommé ("Fabricant") Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Fabricant est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Fabricant rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Fabricant réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Fabricant réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Fabricant. Fabricant réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Fabricant par une personne ne travaillant pas pour Fabricant.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MANUFACTURER PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR LOCAL DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
