KBB25001SK - Réfrigérateur ZANKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur ZANKER KBB25001SK, capacité de 250 litres, classe énergétique A++, dimensions : 55 cm (largeur) x 175 cm (hauteur) x 60 cm (profondeur).
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas.
Système de froid	Froid statique.
Niveau sonore	39 dB, fonctionnement silencieux.
Consommation énergétique	Consommation annuelle de 250 kWh.
Utilisation	Réglage de la température par thermostat mécanique, éclairage intérieur LED.
Maintenance	Dégivrage manuel recommandé, nettoyage régulier des joints et des surfaces intérieures.
Sécurité	Système de verrouillage de la porte, conforme aux normes de sécurité électrique.
Informations générales	Garantie de 2 ans, service après-vente disponible, notice d'utilisation incluse.

FOIRE AUX QUESTIONS - KBB25001SK ZANKER

Le réfrigérateur ZANKER KBB25001SK ne refroidit pas correctement. Que faire ?

Vérifiez que le thermostat est réglé sur la bonne température. Assurez-vous que les ventilations à l'arrière ne sont pas obstruées et que le réfrigérateur est de niveau.

J'entends des bruits étranges provenant du réfrigérateur. Est-ce normal ?

Des bruits de fonctionnement sont normaux, mais si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est bien de niveau et qu'aucun objet n'entrave le compresseur.

La lumière intérieure du réfrigérateur ne s'allume pas. Que faire ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si l'ampoule est en bon état, il se peut que le circuit électrique ait un problème, auquel cas il est conseillé de contacter un professionnel.

Il y a de la condensation sur les parois intérieures. Que cela signifie-t-il ?

La condensation peut se produire si la porte est ouverte trop longtemps ou si le joint de la porte est endommagé. Vérifiez l'état du joint et assurez-vous que la porte est bien fermée.

Comment nettoyer le réfrigérateur ZANKER KBB25001SK ?

Débranchez le réfrigérateur, retirez tous les aliments, et nettoyez les surfaces intérieures avec un mélange d'eau tiède et de bicarbonate de soude. Rincez et séchez soigneusement.

Le réfrigérateur émet une odeur désagréable. Comment l'éliminer ?

Vérifiez les aliments périmés et jetez-les. Nettoyez les étagères et les bacs, et placez un openodorisant ou un plat de bicarbonate de soude pour absorber les odeurs.

Comment régler la température du réfrigérateur ZANKER KBB25001SK ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur pour ajuster la température. La température idéale se situe généralement entre 3°C et 5°C.

Les lumières clignotent sur le panneau de contrôle. Que signifie cela ?

Cela peut indiquer un problème de température ou une défaillance du système. Consultez le manuel d'utilisation pour des instructions spécifiques ou contactez le service client.

MODE D'EMPLOI KBB25001SK ZANKER

Notice d'utilisation

Réfrigérateur/
congélateur

Kuhl-Gefrierschrank

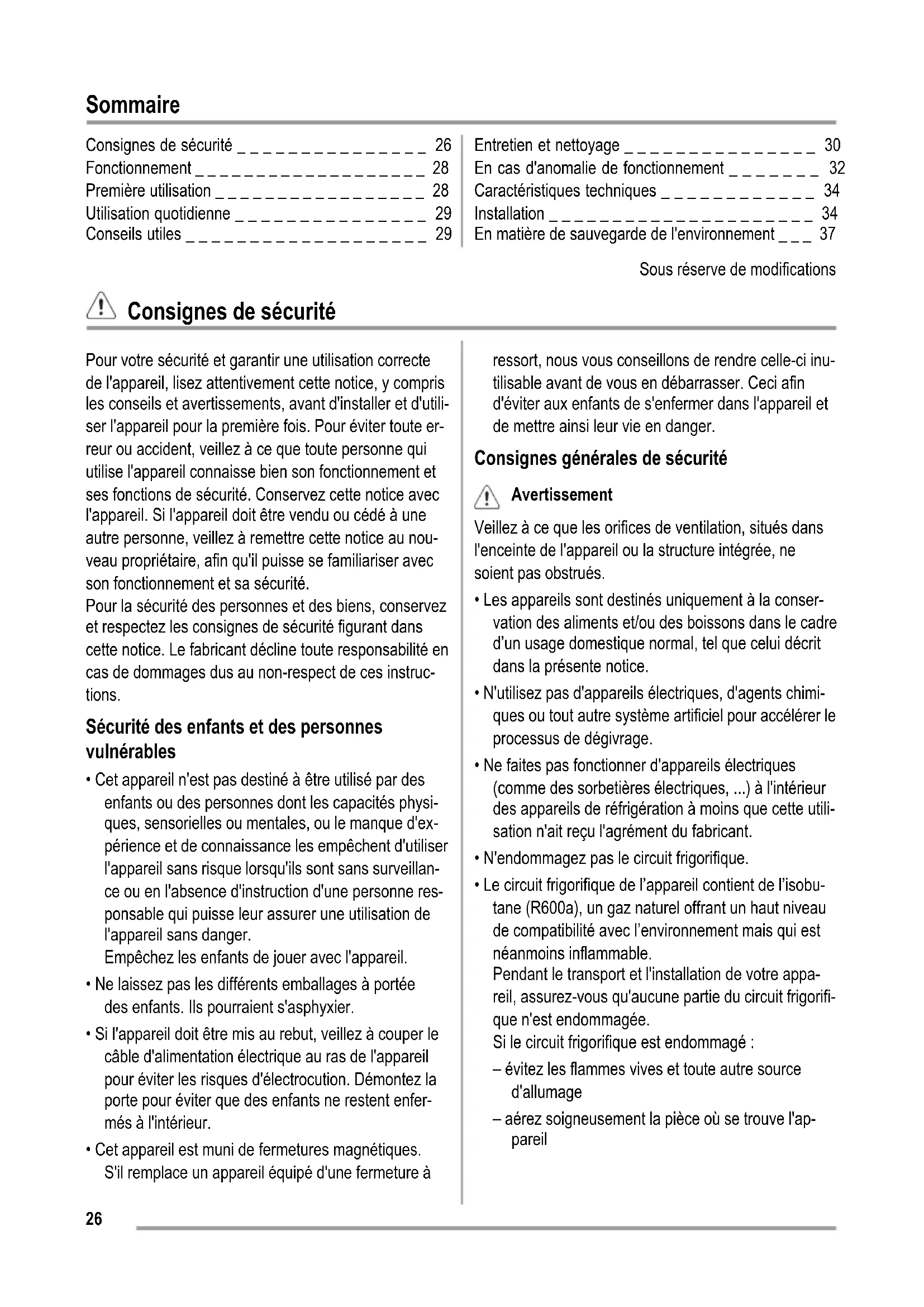

Inhoud

Consignes de sécurité 26

Fonctionnement 28

Premiereutilisation 28

Utilisation quotidienne 29

Conseils utiles 29

Entretien et nettoyage 30

En cas d'anomalie de fonctionnement 32

34

Installation 34

En matière de sauvegarde de I'environnement 37

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'insteller et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, voirlez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
  Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermétures magnétiques.
  S'il remplace un apparéil équipé d'une fermeture à

ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'eviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger.

Consignes générales de sécurité

Avertissement

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les apparêils sont destinés uniquement à la conservation des alimentés et/ou des boissons dans le cadre d'un usage domestique normal, tel que celui déscrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils electriques ( comme des sorbetières electriques, ...) à l'intérieur des apparciels de réfrigération à moins que cette utilisation n'ait reçu l'agrement du fabricant.
  N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit frigorifi-que n'est endommagée.

Si le circuit frigorifique est endommagé :

• évitez les flammes vives et toute autre source d'allumage

• aéréz soigneusement la piece où se trouve l'appareil

• Ne modifies pas les spécifications de l'appareil. Si le cable d'alimentation est endommagé, il peut causeur un court circuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles réparations ou interventions sur votre apparéil, ainsi que le remplacement du cable d'alimentation, ne doit être effectues que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de l'appareil est accessible.
4. Ne débranchez pas l'appareil en tirant sur le cable.
5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.

6. Voitre apparéil ne doit pas être utilisé sans le diffuseur de l'ampoule d'éclairage.⁶⁾ pour l'éclairage interieur.

7. Cet apparéil est lourd. Faite attention lors de son déplacement.

8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlle et d'arrachement de la peau).
9. Evitez une exposition prolongée de l'appareil aux rayons solaires.
10. Les ampôules 7) utilisées dans cet apparéil sont des ampôules spécifiques destinées uniquement à un usage sur des apparéils menagers. Elles ne sont pas adaptées à l'éclairage d'une habitation.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrêté de l'appareil. 8)
• Un produit décongelé ne doit jamais être recongelé.

6) Si l'appareil est équipé d'un diffuseur d'éclairage.
7) Si I'ampoule d'éclairage est prévue.
8) Si l'appareil est sans givre.

• Conserve les alimentés emballos conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation données par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartment Congélateur, car la pression se formant à l'intérieur du contenant pour rait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

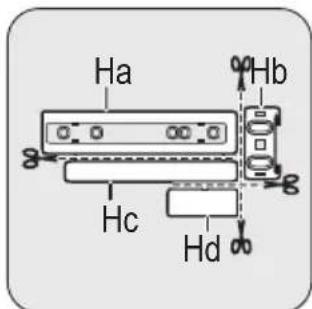

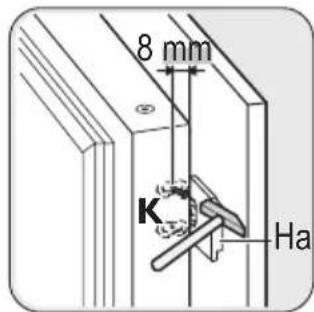

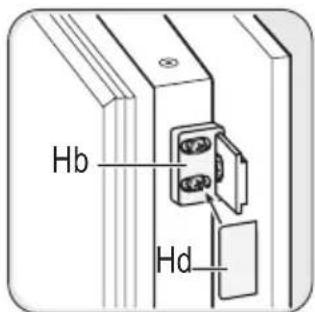

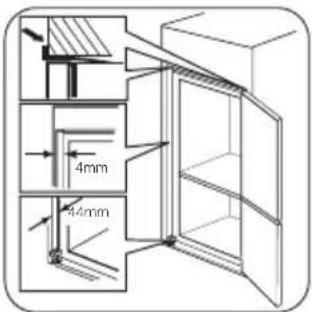

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

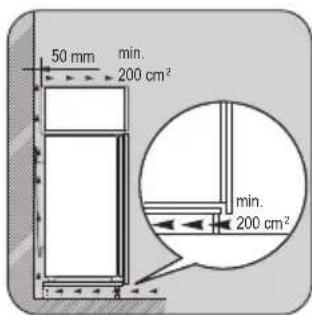

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 9)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aigUILLES d'une montre sur une position moyenne.

Mise à l'arrêt

PourmettreaI'arretI'appareil,tournezleboutund thermostat sur la position "O".

Réglage de la température

La température est régée automatiquement.

Pour faire fonctionner l'appareil, précédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

i Une position moyenne est la plus indiquee.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Protection de l'environnement

Le système frigorifique et l'iso1ation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les cir-cuits frigorifiques, notamment au niveau du condenseur. Les matérielux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une température plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.

Congélation d'aliments frais

Le compartment Congélateur est idéal pour congeler des denrées fraîches et conserver les alimentés surgelés ou congelés pendant longtemps.

Pour congefer les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Important Dans ce cas, la température du compartment réfrigerateur peut chuter au-dessous de 0^ . Si cela se produit, repositionné le bouton du thermostat sur un réglage plus chaud.

Placez les denrées fraîches à congefer dans le compartment supérieur.

Conservation des aliments congeles

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le département.

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section

Caracteristiques techniques, consommez les alimentés décongelés le plus rapidement possible ou recongelez les après les avoir cuits (une fois refroidis).

La décongélation

Les alimentés surgelés ou congelés peuvent être décongelés dans le compartment réfrigerateur ou à température ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pieces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevée, le dispositif de réglage de température est sur la position de froid

Cet apparéil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartment connélateur.

Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congelateur.

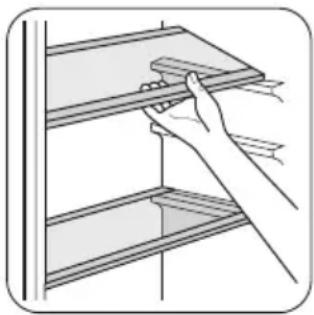

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puisent être placées en fonction des besoin.

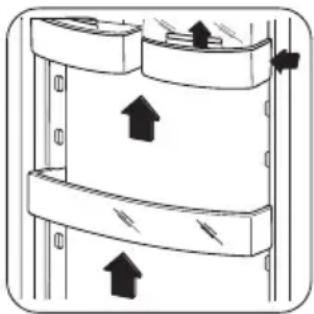

Emplacement des balconnets de la porte

Selon la taille des emballages des alimentes conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster,procedez comme suit:

tirez progressively sur le balconnet dans le sens des flèches pour le dégager, puis repositionné-le selon vos besoins.

maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi per

mettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtaining the meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de li-quides en évaporation dans le réfrigerateur.
• Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipientsétanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylene, pouremmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conséils importants :

• la quantité maximale de denrées que vous pouvez conçeger par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

• congelez seulement les denrées alimentaires franches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les alimentents dans des feuilles d'aluminium ou de polyéthylene et assurez-vous que les emballages sont étanches;
• ne laisses pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très BASSE à laquelle se trouvent les batonnets glacés, s'ils sont consommés des leur sortie du compartment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien eté conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les alimentés se détiennent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne

doivent donc être effectuels que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte et nettoyez les en les essuyant pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni déponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement eliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du comprésur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrête de l'appareil, au-dessus du comprésur, d'où elle s'évapore.

Il est important de nettoyer régulierement l'orifice d'écoulement de la gouttière dévacuation de l'eau de dégivrage située au milieu du compartment réfrigérateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

Dégivrer le conGPLéateur

A La formation de givre à l'intérieur de l'appareil ne peut être évitée.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Important Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid.

Retirez le givre comme indiqué ci-dessous :

1. Éteignez l'appareil.
2. Sortez le bac à glaçons et éventuellesment les dén'rees congelezes.Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mistrux, dans des emballages isothermes.Conservez-les dans un endroit frais.

Attention Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés Risque de brûlures ou arrachement de la peau!

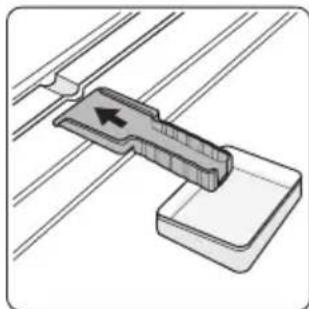

1. Maintenez la porte ouverte et utilisez la spatule en plastique comme gouttiere en l'inserant dans l'emplacement prévu a cet effet. Placez au

dessous un récipient dans lequel s'écoulera l'eau de dégivrage.

i Le dégivrage peut être accéléré en plaçant dans le compartmenting congelateur un ou plusieurs membres d'eau chaude non bouillante, à l'exclusion de toute autre source de chaleur. Retirez également les morceaux de glace au fur et à mesure que ceux-ci se détachent, avant que le processus de dégivrage ne soit terminé.

1. Une fois le dégivrage terminé, épongez bien et se chez soigneusement les parois et le fond. Conser vez la spatule en plastique pour une utilisation ultérieure.
2. Mettez en fonctionnement l'appareil.
3. Attendez deux à trois heures avant de replacer à nouveau les produits surgelés ou congelés dans le compartment.

Avertissement N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre vous risquez de déterminer irrémédiablement l'évaporateur.

N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégiver ren accélérer le dégivrage de votre apparéil. Utilisez uniquement les dispositifs préconisés dans cette notice d'utilisation.

A Une augmentation de la température des alimentés -congelés au cours du dégivrage est susceptible d'écourter leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil
• retirez tous les aliments
  degivrez¹⁰⁾ et nettoyez l'appareil et tous les access-soires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toute fois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

! Avertissement Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas.L'ampoule ne fonctionne pas.	L'appareil est à l'accrit. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branche sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil.La prise de courant n'est pas alimenée.	Branchez un autre apparéil électrique sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
Le compresseur fonctionné en permanence.	La température n'est pas correctement réglée.	Sélectionnez une température plus élevé.
La porte n'est pas correctement fa-mée.	Consultez le paragraphe "Fermeture de la porte".
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.

10) Si cela es prevu.

Anomalie Cause possible Remède
La température du produit est trop élevé.	Laissez le produit revenir à températuré ambiente avant de le ranger dans l'appareil.
La température ambiente est trop élevé.	Réduisez la température ambiente.
De l'eau s'écoule sur la pla-que arrêté du compartment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrêté.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne tou-chent pas la plaque arrêté.
De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'intérieur de l'appareil est trop BASSE.	La température n'est pas correcte-ment réglée.	Sélectionnez une température plus élevé.
La température à l'intérieur de l'appareil est trop élevé.	La température n'est pas correcte-ment réglée.	Sélectionnez une température plus BASSE.
La porte n'est pas correctement fer-mée.	Consultez le paragraphe "Fermeture de la porte".
La température du produit est trop élevé.	Laissez le produit revenir à températuré ambiente avant de le ranger dans l'appareil.
Trop de produits ont été introduits si-multanément.	Introduisez moins de produits en même temps.
L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.

Remplacement de l'ampoule

Attention Debranchez l'appareil du secteur.

1. Retirez la vis du diffuseur.
2. Retirez le diffuseur (voir l'illustration).
3. Remplacez l'ampoule defectueuse par une ampoule neue de puissance identiq

les apparèils électroménagers (la puissance maxi-male est indiquée sur le diffuseur).

4.Installez le diffuseur.
5. Serrez la vis du diffuseur.
6. Branchez l'appareil sur le secteur.
7. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermetre de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defectueux. Contactez le Service Avres-vente.

Dimensions de la niche d'encastre-ment
Hauteur 1580 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 20 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.

Installation

Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuilles dire attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique	Température ambiente
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Branchementélectrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à unElectricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

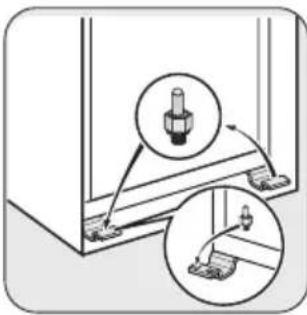

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez la goupille supérieure et la portesupérieure.

• Desserrez la charnière intermédiaire.

• Enlevez la porte inférieure.
• Desserrez la goupille inférieure.

Sur le cotoe opposé :

• Installez la goupille inférieure.
• Installez la porte inférieure.
• Serrez la charnière intermédiaire.
• Installez la porte supérieur.
• Serrez l'entretoise et la goupille supérieure.

Conditions requises en matière de circulation d'air

Veilles à garantir une circulation d'air suffisante à l'arrête de l'appareil.

Installation de l'appareil

Attention Assurez-vous que le cordon d'alimentation n'est pas coincide sous l'appareil.

Procedez comme suit :

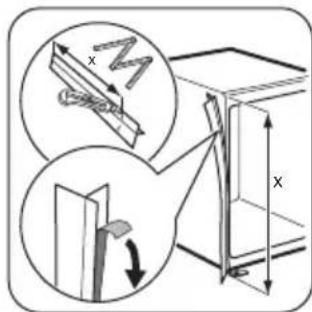

Si nécessaire, coupe la bande adhévice d'étanchéité et appliquez-la sur l'appareil, comme le montre la figure.

Installez l'appareil dans son emplacement.

Poussez l'appareil en suivant les flèches (1) jusqu'à ce que la partie supérieure viennent toucher le mobilier de la cuisine.

Poussez l'appareil dans les sens des flèches (2) contre le meuble, du côte opposé à la charnière.

Calez l'appareil dans son emplacement.

La distance entre l'appareil et le bord de la face avant du meuble doit etre de 44 mm.

Pour le cache-charnière inférieur (dans le sachet des accessoires), vérifie si la distance entre l'appareil et le mobilier de la cuisine est correcte.

L'espace libre entre l'appareil et le meuble doit etre de 4 mm.

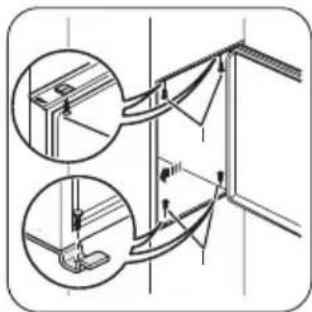

Ouvrez la porte. Position-nez le cache-charniere.

Fixez l'appareil dans son emplacement a I'aide de 4 vis.

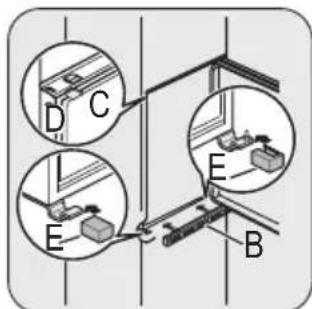

Retirez la piece du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières.
Installez la grille de ventilation (B).
Fixez les caches (E) à la charnière.

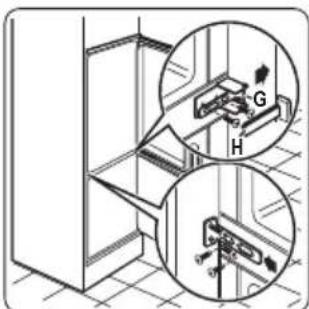

Placez l'appareil contre la paroi laterale du meuble de cuisine :

1. Desserrez les vis de la pièce (G) et déplacez la pièce (G) jusqu'à la paroi latérale du meuble.
2. Serrez de nouveaux les vis de la pièce (G).
3. Fixez la piece (H) à la piece (G).

Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

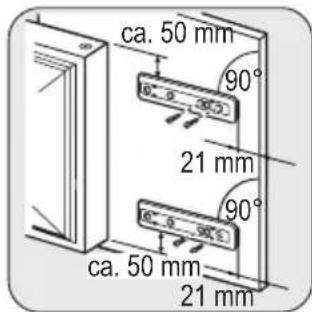

Installez la piece (Ha) sur la face interieure du meuble de cuisine.

Poussez la piece (Hc) sur la piece (Ha).

Ouvrez la porte de l'appareil et celle du meuble a 90^ environ.
Introduisez la petite équerre (Hb) dans le guid (Ha).

Tenez ensemble la portede l'appareil et celle dumeuble et marquez la position des trous.

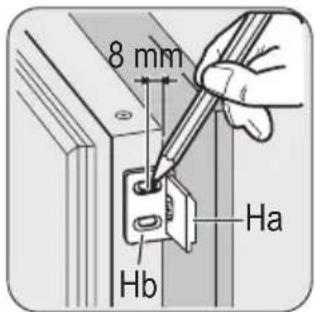

Enlevez les supports et marquez le repere avec le clou (K) à 8 mm du bord externe de la porte.

Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies.

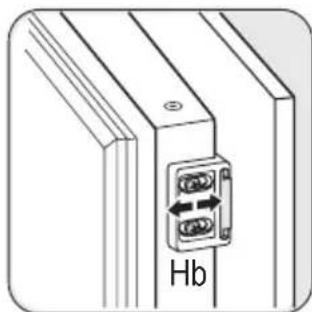

Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant lapiece Hb.

Appuyez la piece (Hd) sur la piece (Hb).

Contrôlez une dernière fois pour vous assurer que :

Toutes les vis sont correctement serrées.
Le joint d'étanchéité magnétique adhére fortement au meuble.

Important Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le

joint n'adhere pas parfaitement. Inversément, si la température ambiente augmente, la dimension du joint augmente également.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet

ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique).

En procedant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
